Kicker KEY Series, KEYLOC Handleiding

Specificaties

Installatie

Montage

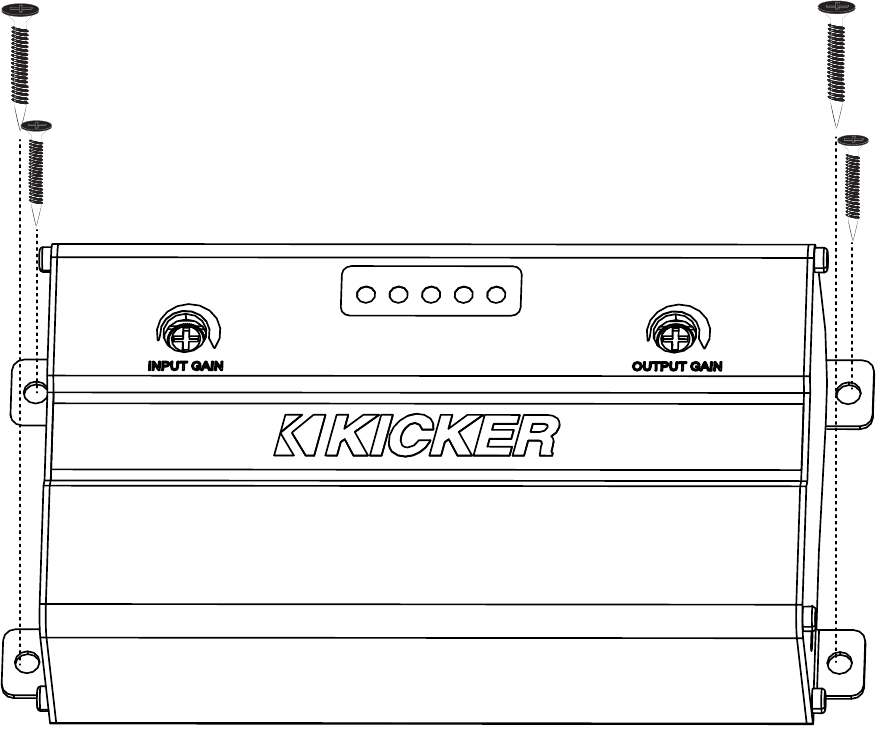

Kies een structureel stevige locatie om de KEYLOC te monteren. Zorg ervoor dat er zich geen voorwerpen achter het gebied bevinden waar de schroeven zullen worden ingedraaid. Indien mogelijk, monteer de KEYLOC achter het dashboard of in de klimaatgeregelde passagiersruimte. Boor vier gaten met een boor van 7/64" (3 mm) en gebruik de meegeleverde schroeven nr. 8 voor de montage.

Bekabeling

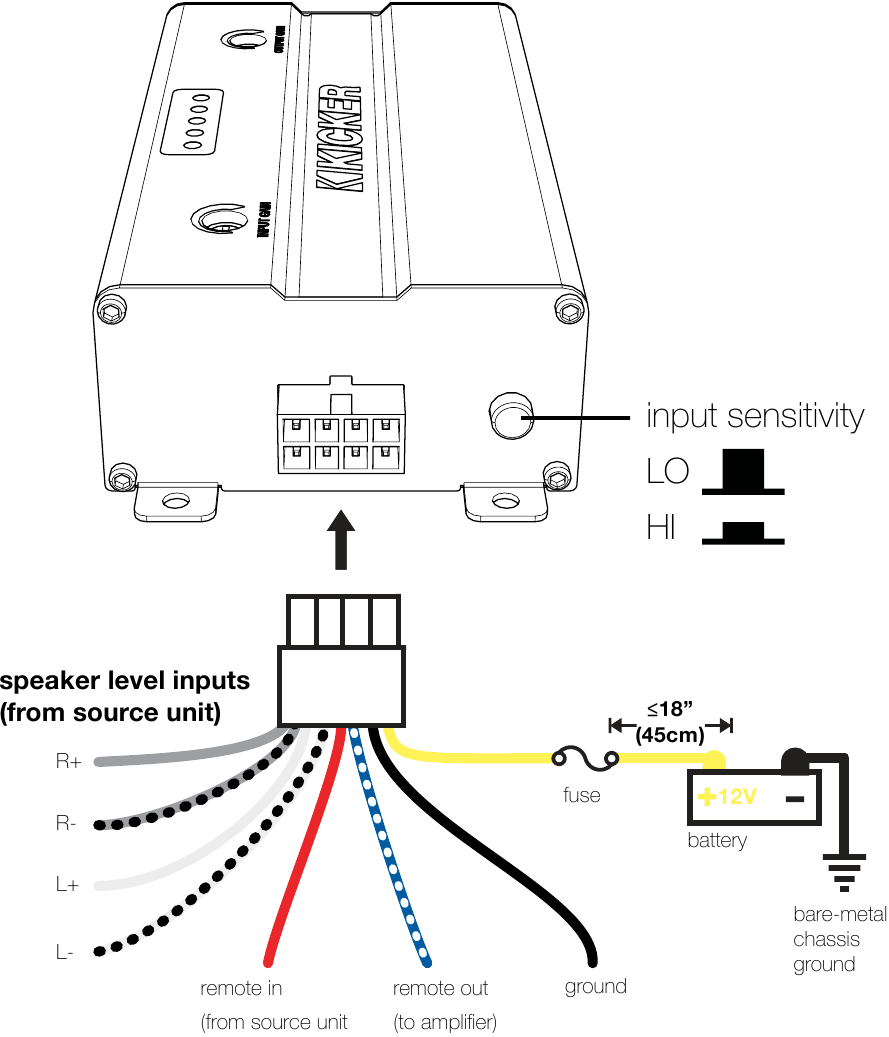

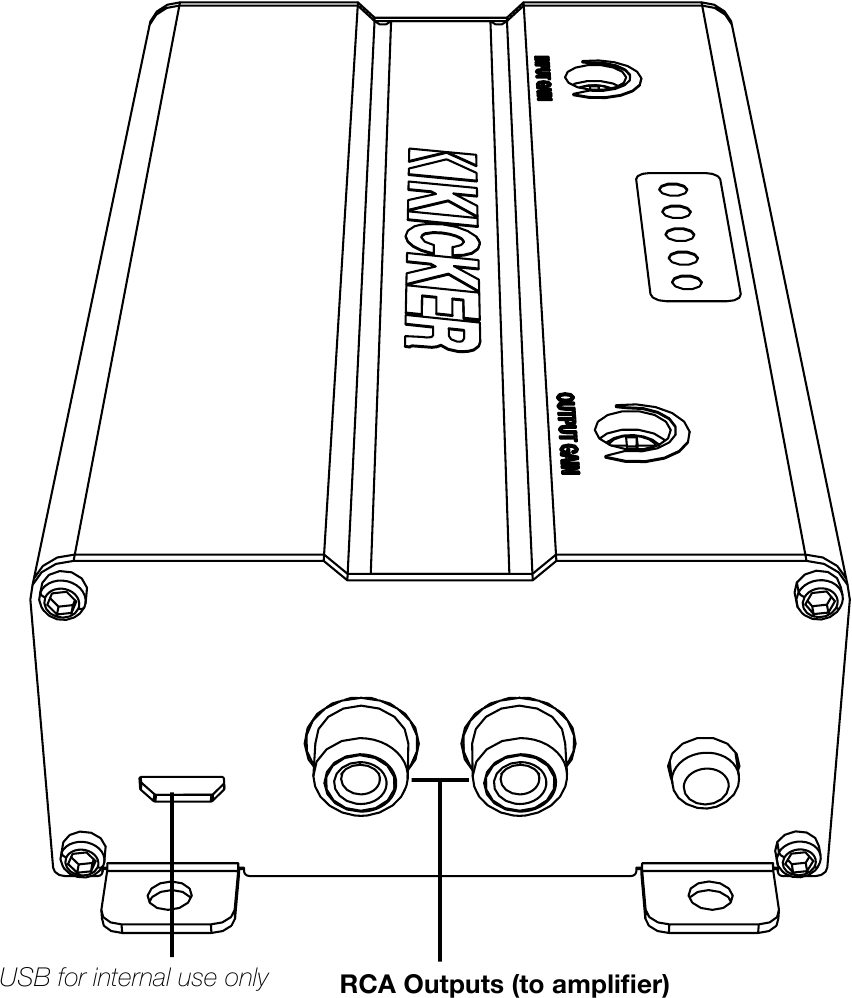

Koppel de accu van het voertuig los om een elektrische kortsluiting te voorkomen. Sluit vervolgens de massadraad aan op de KEYLOC. Houd de massadraad kort, 24" (60 cm) of minder, en sluit deze aan op een verf- en corrosievrij, stevig, metalen deel van het chassis van het voertuig. Houd de audiosignaalkabel uit de buurt van kabelbomen van de fabriek en andere stroomkabels. Als u deze bedrading moet kruisen, kruis deze dan in een hoek van 90 graden. Sluit de luidsprekeruitgangen van uw bronunits aan op de luidsprekeringangen van de KEYLOC. Bij het aansluiten op de luidsprekerdraden van de fabriek wordt aanbevolen om te splitsen en te solderen. Als u draadklemmen moet gebruiken, zorg er dan voor dat u de juiste maat draadklemmen gebruikt om een stevige verbinding te garanderen.

Als uw head-unit een externe uitgang heeft, kunt u deze aansluiten op de externe ingang van de KEYLOC. Als uw head-unit geen externe uitgang heeft, kan de KEYLOC gebruikmaken van de DC-offset die aanwezig is op de luidsprekeruitgangen van de meeste head-units van de fabriek. Om de DC-offset te meten, sluit u de negatieve kabel van uw multimeter aan op de chassis-aarde van het voertuig, de positieve kabel op de luidsprekerkabel waarmee u de interface maakt en zet u de multimeter op 'DC-volts'. Wanneer de bronunit die u gebruikt is ingeschakeld, zou u een DC-spanning tussen 2,5 V en 6 V moeten zien. De KEYLOC zal deze DC-offset detecteren om in te schakelen en 12 V uit te voeren op zijn eigen externe uitgang (tot 100 mA) om uw aftermarket versterker(s) in te schakelen.

Test de uitgangsspanning van de audiobron voordat u de instelling van het ingangsniveau selecteert. Over het algemeen, als uw ingangssignaal afkomstig is van de bronunit, gebruikt u de ingangsgevoeligheidsinstelling LO Level. Als uw ingangssignaal afkomstig is van een fabrieksversterker, gebruikt u de ingangsgevoeligheidsinstelling HI Level. Het LO-bereik kan 125 mV-10 V accepteren. Het HI-bereik kan 1 V - 40 V accepteren. De KEYLOC kan tot 10 V voorversterker RCA-niveau-uitgang leveren, instelbaar met de Output Gain-knop.

In het LO-bereik is er een belasting van 60Ω voor gebruik met nieuwere slimme radio's die hun uitgangen uitschakelen als ze geen luidspreker detecteren. Als het nodig is om een bronunit te belasten met een uitgangsspanning van meer dan 10 V, gebruikt u de KISLOAD-producten in plaats van de ingebouwde belastingsweerstanden van de KEYLOC.

Installeer een 2A-zekering tussen de KEYLOC en de accu. De zekering moet zich binnen 18" (45 cm) van de stroombron bevinden en in lijn liggen met de gele stroomkabel van de kabelboom, die is aangesloten op de KEYLOC. Sluit de RCA-uitgangen op voorversterkerniveau aan op uw versterker.

Werking

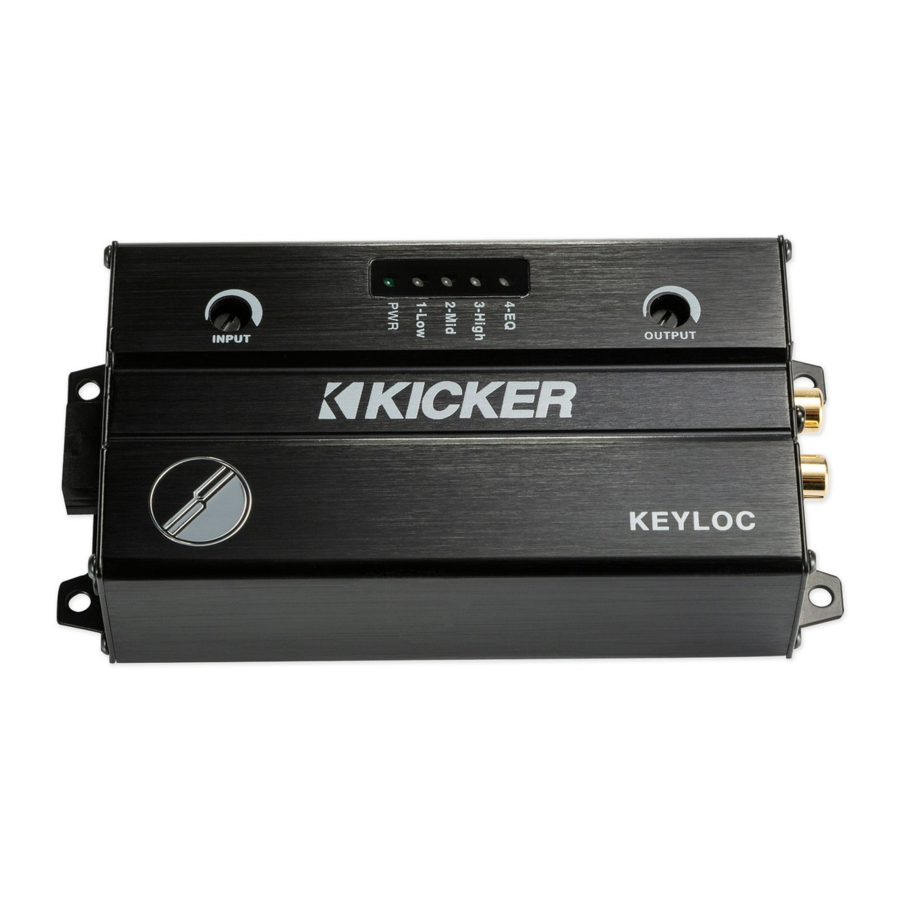

De KEYLOC is een 2-kanaals DSP-gebaseerde actieve lijnuitgangconverter met de volgende functies.

Automatisch inschakelen: DC-offset remote input inschakelen en remote output inschakelen (100mA) om andere producten in te schakelen.

Frequentierespons correctie: Vlakt de frequentierespons van twee kanalen van uw bronunit via EQ-correctie. Het kan EQ's repareren met Q's variërend van 0,5-10 met maximaal +/- 12dB boost of cut.

Fabrieks Time Delay Uitschakeling: Variërend van .06mS – 10mS, het algoritme is nauwkeurig tot .06mS.

ALL-Pass Filter Uitschakeling: De KEYLOC kan tot drie all-pass filters op één kanaal corrigeren. De All-pass filters kunnen een Q hebben variërend van 0,5–3,5, zolang ze niet interageren met de fase van de andere All-Pass filter.

Passieve Frequentiedetectie: Voordat u het KEYLOC-installatieproces uitvoert, bevindt het zich in de passieve frequentiedetectiemodus. U kunt deze modus gebruiken om te detecteren welke frequentiebanden beschikbaar zijn op de gegeven luidsprekeruitgangen waarop de KEYLOC is aangesloten.

Om DSP-functies te gebruiken, downloadt u de juiste audiotracks van https://www.kicker.com/test-tones

Signaalidentificatie

De KEYLOC helpt u bij het identificeren van de juiste OEM-draden waarop u moet aansluiten met behulp van de volgende stappen:

1. Draai de Input Gain op de KEYLOC helemaal omlaag.
2. Zet de audiobron op minstens 1/2 volume.
3. Speel de Pink Noise track af van https://www.kicker.com/test-tones
4. Draai de Input Gain langzaam omhoog totdat de Low, Mid en High LED's beginnen op te lichten.

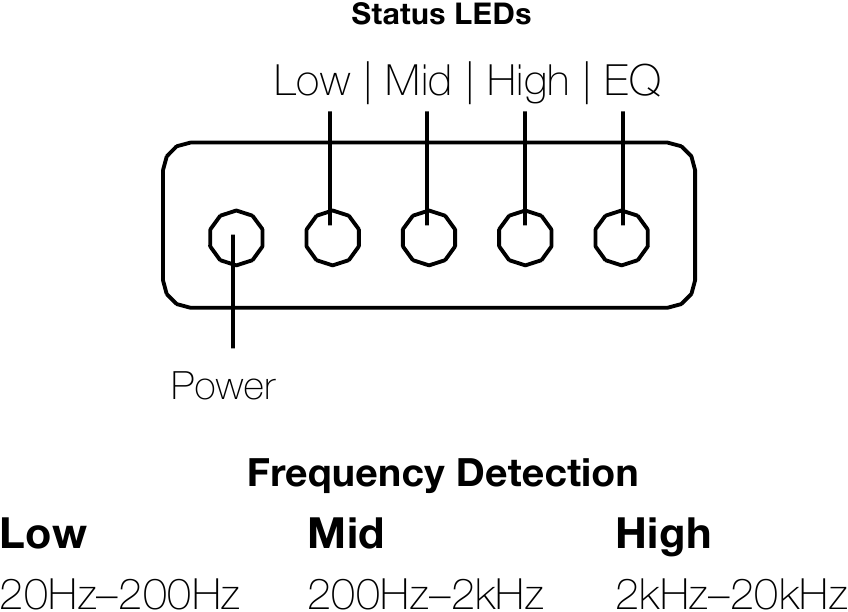

De Low, Mid en High LED's gaan branden om het frequentiebereik aan te geven dat is gedetecteerd. Ze knipperen afwisselend voor het linker- en rechterkanaal om de halve seconde. Als beide kanalen hetzelfde zijn, brandt de LED(s) continu. De LED die als eerste oplicht, is de beste toepassing voor het signaal dat u momenteel ontvangt. Hoe meer versterking u moet toevoegen om de overige LED's te laten oplichten, hoe minder signaal beschikbaar is voor die toepassingen.

Signaalherstel

Zodra de KEYLOC is aangesloten en gemonteerd, bent u klaar om het signaal van uw bronunit te analyseren en te herstellen. Ga naar https://www.kicker.com/test-tones en download de GainMatchSweep, Noisefloor en FullTest testtracks, met behulp van het juiste bestandstype voor uw signaalbron. Dit zijn aangepaste audiobestanden die, wanneer ze van uw bronunit naar de KEYLOC worden afgespeeld, de KEYLOC in staat stellen om te bepalen welke frequentie-, kleur- en stagingcorrecties moeten worden uitgevoerd.

Als u tijdens het key-proces per ongeluk op de KEY button drukt voordat u de Noise floor track afspeelt, zal de KEYLOC een foutmelding geven en zullen alle LED's knipperen. U moet dan op de KEY button drukken om het KEY-proces te verlaten. U moet het KEY-proces opnieuw invoeren om opnieuw te beginnen als u dit doet.

Automatische Setup

1. Controleer of de input gain van de KEYLOC helemaal omlaag is gedraaid. Stel de bronunit in op 3⁄4 volume of net voordat deze begint te clippen.
2. Houd de KEY Button 8 seconden ingedrukt. U ziet de LED's van 1 – 4 en vervolgens van 4 – 1 vegen. Laat de KEY Button los en LED 1 gaat branden, LED's 2 – 4 zijn uit.
3. Speel track af: GainMatchSweep van de bronunit.
4. Draai de KEYLOC input gain knop omhoog, kijkend naar LED's 3 en 4, totdat een van beide begint te knipperen.
5. Draai de KEYLOC input gain knop omlaag totdat beide LED's stoppen met knipperen. Wacht 10 seconden om te controleren of de LEDS zijn gestopt met knipperen.
6. Stop track: GainMatchSweep, speel dan track af:
   Noise floor
7. Druk op de KEY Button. LED 1 begint te knipperen. Wanneer de Noise floor wordt gedetecteerd, stopt LED1 met knipperen en begint LED2 te knipperen.
8. Speel track af: FullTest. Terwijl de track draait, ziet u de LED's van LED1 naar LED4 gaan. De FullTest track duurt 22 minuten, maar de meeste correcties duren slechts tussen de drie en acht minuten.
9. De LED's beginnen te knipperen zodra de KEYLOC voldoende gegevens heeft verzameld en de testresultaten verwerkt.
10. De LED's vegen heen en weer wanneer het algoritme is voltooid en er audio begint door te komen.
    Druk op de KEY button om de set-up mode te verlaten.
11. LED 4 gaat branden om aan te geven dat de EQ-correctie actief is. LED's 1 – 3 lichten op om de beschikbare frequentiebereiken aan te geven.

Om de EQ-correctie AAN/UIT te zetten, drukt u eenmaal op de KEY button. Als LED4 AAN is, is de EQ-correctie aan. Als LED 4 UIT is, is de EQ-correctie uit.

Om terug te zetten naar fabrieksinstellingen: Ga naar het hoofdmenu door de KEY button 6 seconden ingedrukt te houden. U ziet de LED's van 1 – 4 vegen. Laat de KEY Button los en LED 1 gaat branden. Klik op de KEY button totdat LED 3 oplicht, houd vervolgens de KEY button ingedrukt totdat alle LED's oplichten. Laat de KEY button los en het apparaat zal opnieuw opstarten. Uw KEYLOC is nu teruggezet naar de fabrieksinstellingen.

Foutcodes

Als de power LED en een combinatie van LED's beginnen te knipperen, geeft dit een fout aan in het setup-proces. Druk op de KEY button om het apparaat te resetten.

LED's 1, 2, 3, 4 - AAN
Kan de noise floor niet vinden. Dit geeft aan dat er te veel signaal is, of dat het te lawaaierig is. Dit gebeurt meestal wanneer de Noise Floor track niet wordt afgespeeld voordat stap 7 begint.

LED's 2, 3, 4 - of 1, 3, 4 - AAN
Kan de frequentierespons niet interpreteren. Dit geeft meestal aan dat de input clipt of dat het te lawaaierig is.

Navigeren door het menu

Nadat het Auto setup-proces is voltooid, kunt u door het KEYLOC-menu navigeren met behulp van de KEY button en LED's. Om het menu te openen, houdt u de KEY button 4 seconden ingedrukt. U ziet de LEDS 1-4 vegen - laat de KEY button los. Druk snel op de KEY button om door de menu-opties te bladeren:

LED1 - Allpass of Time-Delay uitschakeling AAN/UIT
Continu: Time-Delay correctie is actief
Knipperend: Time-delay/allpass uitgeschakeld

Houd de KEY button 2 seconden ingedrukt om de uitschakeling AAN/UIT te zetten

LED2 - Gain Match Status
LED 2 geeft de status van de Left/Right Channel gain matching aan.
Continu: Aan
Knipperend: Uit

LED3 - Reset KEYLOC
Houd de KEY button 10 seconden ingedrukt

LED4 - Verlaat het menu
Houd de KEY button 1 seconde ingedrukt om het menu te verlaten

Lijnuitgang conversie

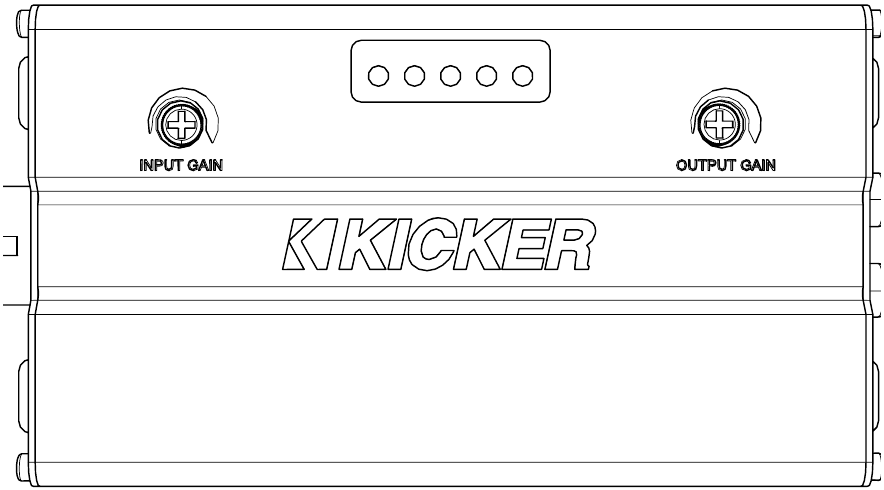

Nadat de Auto Setup is voltooid, gebruikt u de Output Gain om de uitgangsspanning van de KEYLOC aan te passen aan de ingangsgevoeligheidsspanning van uw versterker. Als u geen elektronica met gain match-mogelijkheid of een voltmeter/multimeter gebruikt, is luisteren naar hoorbare vervorming altijd de beste manier om uw gain in te stellen.

Het verzenden van een hoogspanningssignaal naar uw versterker wanneer mogelijk is altijd de beste oefening. Om de Output Gain in te stellen, draait u de KEYLOC Output Gain en de input gain van uw versterker helemaal omlaag. Terwijl er audio wordt afgespeeld, draait u de KEYLOC Output Gain omhoog totdat u het gewenste volumeniveau hebt bereikt of u vervorming begint te horen, verlaag vervolgens de Output Gain totdat deze verdwenen is.

Probleemoplossing

Als de KEYLOC vastloopt of vast komt te zitten tijdens de algoritmische berekening, niet lijkt te werken of een foutcode geeft, controleer dan eerst de voor de hand liggende zaken, zoals doorgebrande zekeringen, slechte of onjuiste bedradingsverbindingen, onjuiste instelling van de versterkingsregelaars, enz.

Tips voor INSTALLATIE:

1. Als u problemen hebt met het verkrijgen van een vloeiende EQ-respons op een Real-Time Analysis, ga dan terug en controleer de INPUT GAIN (ingangsversterking) overeenkomst van de KEYLOC. Als er hoge piekfilters in uw analyse zitten, kan het twee of drie sweeps van de GAIN MATCH (versterkingsaanpassing) track duren om ervoor te zorgen dat u de versterking hebt aangepast aan uw apparaat (wacht 10 – 15 seconden om er zeker van te zijn dat de LED's voor versterkingsaanpassing niet knipperen). Als u nog steeds een probleem ziet waarbij de frequentierespons niet wordt gladgestreken, wordt aangeraden om de ingangsversterking ~¼ van een draai te verlagen en het KEYLOC-installatieproces opnieuw uit te voeren.
2. Als het probleem aanhoudt, is het zeer waarschijnlijk dat u de uitgangen van uw audiobron overstuurt. Gebruik de GAIN SWEEP (versterkingssweep) track en een oscilloscoop om te controleren of het signaal dat de KEYLOC binnenkomt niet overstuurt. Zo ja, zet dan het volume op de bronunit lager.
3. In de meeste systemen gebruikt u geen volledig actieve DSP na de KEYLOC. In deze gevallen wilt u waarschijnlijk de All pass/Time delay (allesdoorlaat/tijdvertraging) uitschakelen voor de beste stereo-imaging.
4. Om de ruisvloer (geruis) laag te houden, hebben we de KEYLOC ontworpen om niet meer dan 18 dB versterking toe te voegen aan een bepaalde frequentie. In de meeste toepassingen zou dit de frequentierespons terug moeten brengen naar een lineaire respons van +/1,5dB in de frequentiebandbreedte die u gebruikt.
5. Tijdens het sleutelproces, als u per ongeluk op de KEY (sleutel) button (knop) drukt voordat u de NOISE FLOOR (ruisvloer) track afspeelt, zal de KEYLOC een foutmelding geven en zullen alle LED's knipperen. U moet dan op de KEY (sleutel) button (knop) drukken om het KEY (sleutel) proces te verlaten. U moet het KEY (sleutel) proces opnieuw invoeren om opnieuw te beginnen.

Geen stroom?
Controleer met een Volt Ohm Meter (VOM) het volgende:

1. +12 volt stroomaansluiting (moet +12V tot +16V aangeven) 
2. Remote turn-on (externe inschakeling) aansluiting (moet +12V tot +16V aangeven)
3. Controleer op omgekeerde stroom- en massa-aansluitingen 
4. Massa-aansluiting, voor een goede geleiding.

Stroom aan, geen signaal?
Controleer het volgende:

1. RCA-aansluitingen 
2. Test het audiosource-signaal, met een "bekend goed" uitvoerapparaat of andere middelen.

Geen of lage output?

1. Controleer de balance- en faderregelaars op de bronunit. 
2. Controleer de RCA (of luidsprekeringang) en luidsprekeruitgangsverbindingen.
3. Controleer het volumeniveau op uw bronunit, inclusief het volumeniveau van aangesloten telefoons of MP3-spelers.

KEYLOC bevroren of vastgelopen in de werkprocedure?

1. Schakel de stroom uit en weer in 
2. Reset de afstandsbediening
3. Reset de KEYLOC

Dynamo-geluid - jankend geluid met het toerental van de motor?

1. Controleer op beschadigde RCA-kabel (of luidsprekeringangskabel) 
2. Controleer de routing van de RCA-kabel (of luidsprekeringangskabel) Ž
3. Controleer de bronunit op een goede aarding 
4. Controleer de versterkingsinstellingen en zet ze lager als ze te hoog zijn ingesteld.

Wanneer u de auto start met startkabels, zorg er dan voor dat de verbindingen met de startkabels correct zijn gemaakt. Onjuiste aansluitingen kunnen leiden tot doorgebrande zekeringen en het uitvallen van andere kritieke systemen in de auto.

Als u meer vragen hebt over de installatie of bediening van uw nieuwe KICKER-product, neem dan contact op met de geautoriseerde KICKER-dealer waar u uw aankoop hebt gedaan. Voor meer advies over de installatie, klik op het tabblad SUPPORT op de KICKER-homepage, www.KICKER.com. Kies het tabblad TECHNISCHE ONDERSTEUNING, kies het onderwerp waarin u geïnteresseerd bent en download of bekijk vervolgens de bijbehorende informatie. Stuur een e-mail naar support@KICKER.com of bel de Technische Dienst op (405) 624-8583 voor onbeantwoorde of specifieke vragen.

Garantie

TWEE (2) JAAR vanaf de datum van de oorspronkelijke aankoop met aankoopbewijs.

WAT TE DOEN ALS U GARANTIE OF SERVICE NODIG HEBT:

Hulp bij het vinden van een geautoriseerde dealer is te vinden op www.KICKER.com of door rechtstreeks contact op te nemen met Stillwater Designs.

Als het noodzakelijk wordt dat u defecte goederen rechtstreeks naar Stillwater Designs (KICKER) terugstuurt, bel dan de KICKER Customer Service Department op (405) 624-8510 voor een Return Merchandise Authorization (RMA) nummer. Verpak alleen de defecte items in een verpakking die transportschade voorkomt en stuur deze terug naar: Stillwater Designs, 3100 North Husband St, Stillwater, OK 74075

Vragen kunnen worden gericht aan de KICKER Customer Service Department op (405) 624-8510. Neem contact op met uw internationale KICKER-dealer of -distributeur met betrekking tot specifieke procedures voor het garantiebeleid van uw land.

BELANGRIJKE VEILIGHEIDSWAARSCHUWING

LANGDURIGE CONTINU WERKING VAN EEN VERSTERKER, LUIDSPREKER OF SUBWOOFER OP EEN VERVORMDE, AFGEKNIPTE OF OVERBELASTE MANIER KAN ERVOOR ZORGEN DAT UW AUDIOSYSTEEM OVERVERHIT RAAKT, MOGELIJK VLAM VAT EN LEIDT TOT ERNSTIGE SCHADE AAN UW COMPONENTEN EN/OF VOERTUIG. VERSTERKERS HEBBEN TOT 4 INCH (10 CM) OPEN VENTILATIE NODIG. SUBWOOFERS MOETEN WORDEN GEMONTEERD MET MINSTENS 1 INCH (2,5 CM) VRIJE RUIMTE TUSSEN DE VOORKANT VAN DE LUIDSPREKER EN ELK OPPERVLAK. KICKER-PRODUCTEN ZIJN IN STAAT GELUIDSNIVEAUS TE PRODUCEREN DIE UW GEHOOR PERMANENT KUNNEN BESCHADIGEN! HET VERHOGEN VAN EEN SYSTEEM TOT EEN NIVEAU DAT HOORBARE VERVORMING HEEFT, IS SCHADELIJKER VOOR UW OREN DAN HET LUISTEREN NAAR EEN ONVERVORMD SYSTEEM OP HETZELFDE VOLUMENIVEAU. DE PIJNGRENS IS ALTIJD EEN INDICATOR DAT HET GELUIDSNIVEAU TE LUID IS EN UW GEHOOR PERMANENT KAN BESCHADIGEN. GEBRUIK ALSTUBLIEFT UW GEZOND VERSTAND BIJ HET REGELEN VAN HET VOLUME.

Naast het leveren van een signaal op voorversterkerniveau voor gebruik met aftermarket versterkers, zorgt de KEYLOC voor een revolutie in het audio-installatie- en afstemmingsproces door automatisch de beschikbare frequentierespons voor een ingangssignaal te detecteren, en de fabrieks-EQ, tijdvertraging of enkel all-pass filter te detecteren en te onderdrukken.

Deze DSP-aangedreven dynamo ontdoet de fabrieks-audio van kleuring en filters, terwijl de beschikbare frequenties worden gecorrigeerd en gemaximaliseerd. Hierdoor kunt u met het belangrijke werk van het afstemmen van uw audiosysteem aan de slag met het gemak en het vertrouwen dat voortkomt uit de wetenschap dat u met een schoon signaal werkt.

Met een eenvoudig, stapsgewijs detectie- en kalibratieproces worden uw aftermarket installaties een stuk eenvoudiger, met resultaten die u kunt horen!
