Alpine 1200 handleiding

FUNCTIES

• MUZIEKSENSOR OMHOOG/OMLAAG
  Met deze functie kun je naar het begin van de volgende track springen en vervolgens de weergave starten. Het kan ook worden gebruikt om terug te keren naar het begin van de huidige muziekselectie en de weergave daar te starten.
• SNEL VOORUIT EN ACHTERUIT
  Wanneer een van de M.S.-knoppen (omhoog/omlaag) langer dan 2 seconden wordt ingedrukt en vastgehouden, beweegt de laserpickup snel vooruit of achteruit door de track totdat de knop wordt losgelaten.
• CD PAUZE
  Dit wordt gebruikt om de CD-weergave tijdelijk te stoppen.
• FM-MODULATOR
  De ingebouwde FM-modulator is ontworpen om de Alpine CD-shuttle aan te sluiten op je bestaande autoradiosysteem door gebruik te maken van de FM-tuner.
• M.LX.
  De tracks op de disc worden willekeurig afgespeeld.
• HERHALEN
  De unit kan door de controller worden ingesteld om één track of de hele disc te herhalen.

BEDIENINGSELEMENTEN EN INDICATOREN

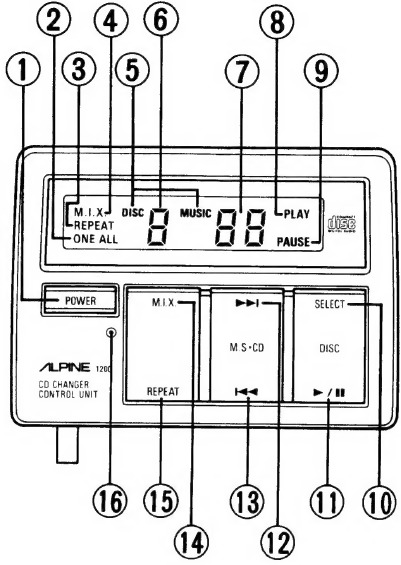

CONTROLLER

Fig.1

1. POWER Aan/Uit-knop
2. ONE/ALL-indicatoren
3. REPEAT-indicator
4. M.I.X.-indicator
5. DISC/Track-indicatoren
6. Disc nr.-indicator
7. Track nr.-indicator
8. PLAY-indicator
9. PAUZE-indicator
10. DISC SELECT-knop
11. DISC Play/Pause-knop ()
12. CD Fast Forward/Music Sensor omhoog () Knop
13. CD Fast Reverse/Music Sensor omlaag () Knop
14. M.I.X.-knop
15. REPEAT-knop
16. Reset-schakelaar

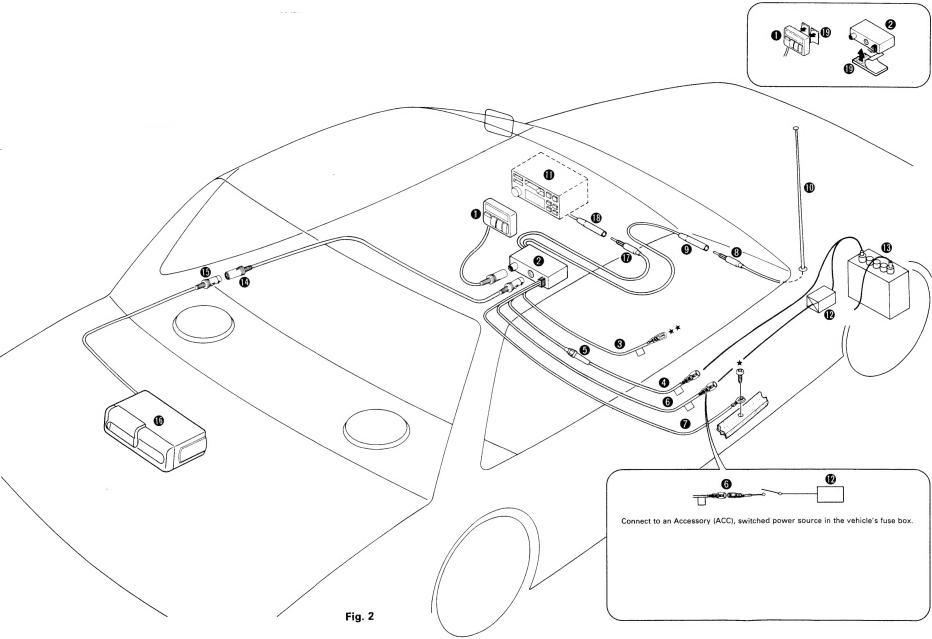

AANSLUITINGEN EN INSTALLATIE

AANSLUITINGEN

1. Besturingseenheid (Controller)
2. FM-modulator-eenheid
3. Besturingskabel (PAARS/WIT)
   Sluit aan op de besturingskabel (PAARS/WIT) op de voedingseenheid. De connector met 2 sterretjes (), weergegeven in de illustratie, mag niet worden gebruikt. Bundel deze connector samen met de draad, zodat deze geïsoleerd is en de connector het chassis enz. niet raakt.
4. Batterijkabel (GEEL)
   Sluit deze kabel aan op de positieve (+) pool van de voertuigbatterij .
5. Zekeringhouder (3A)
6. Geschakelde voedingskabel (gelabeld IGNITION) (ROOD)
   Sluit deze kabel aan op een open aansluiting op de zekeringkast van het voertuig of een andere ongebruikte voedingsbron die (+)12V levert alleen wanneer het contact is ingeschakeld of in de accessoirestand.

   Wees uiterst voorzichtig bij het aansluiten van draden op het elektrische systeem van het voertuig. Zorg ervoor dat je geen kabels aansluit die worden gebruikt voor fabriekscomponenten in het voertuig (zoals een boordcomputer). Zorg er bij het maken van aansluitingen op de zekeringkast voor dat er een zekering met een geschikte waarde in het circuit zit dat je van plan bent te gebruiken. Als je dit niet doet, kan dit leiden tot schade aan de unit en/of het voertuig.
7. Aardingskabel (ZWART)
   Sluit alle aardingskabels (inclusief de head-unit en versterkers, indien van toepassing) aan op een goede chassisaarde op het voertuig. Zorg ervoor dat de verbinding wordt gemaakt met een schone, blanke metalen plek en stevig wordt vastgemaakt met een plaatstalen schroef ().
8. Antennekabel
9. Antenneaansluiting
10. Voertuigantenne
11. OEM-headunit
12. Zekeringkast van het voertuig
13. Voertuigbatterij
14. DIN-verlengkabel
15. DIN-connector kabel
16. CD-shuttle
17. FM-modulator-antennekabel
18. Antenneaansluiting van de headunit
19. Klittenband™ (meegeleverd)

INSTALLATIE

Keypad en FM-modulatorbox

De Keypad en FM-modulatorbox kunnen op elk vlak oppervlak worden gemonteerd met behulp van de klittenband. Kies een locatie die gemakkelijke toegang biedt om de Keypad-controller te bedienen.

1. Verwijder het beschermende kleefpapier van één kant van de klittenband.
2. Bevestig de blootliggende kleefzijde aan de achterkant van de units.
   OPMERKING: De tape moet zo worden bevestigd dat het waarschuwingslabel op de controller niet wordt bedekt.
3. Selecteer een veilig en vlak oppervlak voor montage. Zorg ervoor dat het montageoppervlak schoon en droog is.
4. Verwijder het beschermende papier van de andere kant van de klittenband.
5. Druk de units op hun montagelocatie.

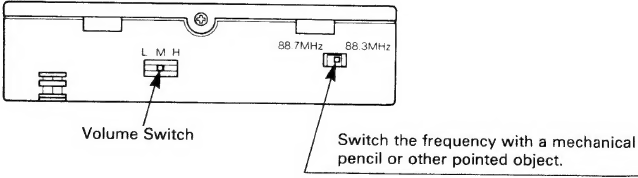

FM-modulator-frequentieschakelaar

De FM-modulator-eenheid heeft een tweestandenschakelaar voor het selecteren tussen twee FM-frequenties: 88,3 of 88,7 MHz. Je moet de frequentie kiezen waarop een radiostation uitzendt. Wanneer je de 1200 uitschakelt om toegang te krijgen tot de tuner, staat de radio op een zender in plaats van storende ruis te produceren. Als er op geen van deze frequenties een radiostation is, lees dan de opmerking in "De CD-speler deactiveren en naar de radio luisteren".

Volumeschakelaar

Zet de schakelaar over het algemeen op de M-stand (Midden). Als het volume van de CD-uitgang lager lijkt dan de FM-uitzending, zet deze schakelaar dan op de H-stand (Hoog). Als het volume van de CD-uitgang te hoog of vervormd lijkt, zet deze schakelaar dan op de L-stand (Laag).

Zijkant van de unit

BEDIENING

BASISBEDIENING

Eerste systeeminstelling
Wanneer u de Shuttle voor de allereerste keer bedient na installatie van het apparaat of vervanging van de auto-accu, drukt u op de Reset-schakelaar 48 met een scherpe potlood of ander puntig voorwerp.

CD-BEDIENING

Normale weergave

1. Druk op de POWER Aan/Uit-knop om het apparaat in te schakelen.
2. Schakel de radio in.
3. Selecteer de FM-band.
4. Stem af op 88,3 of 88,7 MHz (dezelfde frequentie die u hebt geselecteerd op de modulator-eenheid tijdens de installatie).
5. Druk op de DISC ( ) knop om de CD-modus te activeren. De schijfnummerindicator toont een knipperend nummer "1". Vervolgens verschijnt "1 01" in het display en begint het apparaat met afspelen.
   OPMERKING: In de CD-modus verschijnen de schijf- en tracknummers in het digitale display zoals hieronder weergegeven.

6. Nadat de laatste track op de laatste schijf is afgespeeld, keert de optische pickup terug naar het begin van de eerste track van de eerste schijf en begint het afspelen vanaf dat punt (tenzij de REPEAT-functie is geactiveerd).

Pauze
Terwijl de schijf wordt afgespeeld, drukt u op de DISC () knop om het afspelen tijdelijk te stoppen. De PAUSE-indicator gaat branden. Om het afspelen te hervatten, drukt u nogmaals op de DISC () knop .

Schijftoegang

1. Druk op de Disc Select button totdat het gewenste schijfnummer in het display verschijnt.
   Het tracknummer verschijnt ook in het display.
2. Druk op de M.S. - CD up of down knop voor het selecteren van een muziektrack.

Music Sensor (Overslaan)
Met deze functie kunt u eenvoudig en snel naar het begin van de muziektrack van uw keuze gaan. Het is functioneel in de afspeel- of pauzemodus. De Track Number indicator toont de pickup-locatie.

Om naar de volgende track op de schijf te gaan, drukt u kort op de M.S. - CD up button .

1. Het afspelen stopt, de pickup gaat naar het begin van de volgende track. De Track Number indicator toont het nummer van die track.
2. Het afspelen begint onmiddellijk.
3. Als u een track verderop op de schijf wilt selecteren, drukt u herhaaldelijk op de M.S. - CD up button totdat u de track van uw keuze bereikt.

Om de track die momenteel wordt afgespeeld opnieuw af te spelen, drukt u kort op de M.S. + CD down button ,

1. Het afspelen stopt, de pickup gaat terug naar het begin van de huidige track. Het tracknummerdisplay blijft hetzelfde.
2. Het afspelen begint onmiddellijk vanaf het begin van de track.
3. Als u een track verder terug op de schijf wilt selecteren, drukt u herhaaldelijk op de M.S. - CD down button totdat u de track van uw keuze bereikt.

Snel vooruit/Snel achteruit
De hoorbare functie Snel vooruit/Snel achteruit werkt alleen in de afspeelmodus. Deze functie is handig om toegang te krijgen tot een specifieke passage binnen een muziektrack. Snel vooruit/Snel achteruit werkt ook in de pauzemodus, hoewel het niet hoorbaar is.

1. Om de pickup snel vooruit te bewegen, drukt u op de M.S. + CD up button en houdt u deze langer dan 2 seconden ingedrukt.
2. Om de pickup snel achteruit te bewegen, drukt u op de M.S. - CD down button en houdt u deze langer dan 2 seconden ingedrukt.
3. Blijf de up of down button ingedrukt houden totdat u het punt bereikt waar u het afspelen wilt hervatten.
4. Wanneer de pickup het einde van de schijf bereikt in de modus Snel vooruit, gaat het apparaat naar de pauzemodus. Wanneer de pickup het begin van de schijf bereikt in de modus Snel achteruit, begint het apparaat met afspelen.

M.I.X. (Willekeurige weergave)
Selecteer een schijf. Druk op de M.I.X. button terwijl de wisselaar in de afspeel- of pauzemodus staat. Muziektracks op die schijf worden afgespeeld in een willekeurige volgorde die wordt gegenereerd door de microprocessor. Nadat alle tracks op de schijf één keer zijn afgespeeld, speelt de wisselaar de tracks van de volgende schijf in een willekeurige volgorde af.

Repeat (Eén/Alles)
Met deze functie kunt u continu één track of één volledige schijf herhalen.

Om één track te herhalen

1. Zoek de muziektrack van uw keuze met behulp van de M.S. - CD up en down buttons.
2. Druk op de REPEAT button . De REPEAT- en ONE-indicatoren ( en ) lichten op. De muziektrack wordt herhaaldelijk afgespeeld.
3. Om het herhaald afspelen te stoppen, drukt u op de REPEAT button totdat de REPEAT ONE/ALL-indicatoren verdwijnen.

Om een volledige schijf te herhalen

1. Tijdens het afspelen van een schijf drukt u op de REPEAT button totdat de REPEAT- en ALL-indicatoren ( en worden weergegeven. De wisselaar speelt herhaaldelijk alle tracks op die schijf af.
2. Om het herhaald afspelen te stoppen, drukt u eenmaal op de REPEAT button totdat de REPEAT ONE/ALL-indicatoren verdwijnen.

Om de CD-speler te deactiveren en naar de radio te luisteren
Om naar uw in de fabriek geïnstalleerde radio te luisteren, schakelt u de controller uit door op de Power On/Off button te drukken.

OPMERKINGEN:

• Wanneer u het apparaat gebruikt in een gebied waar geen radiostation is op 88,3 of 88,7 MHz, kan uw audiosysteem een hard geluid produceren wanneer het afspelen van CD's wordt gestopt. Verlaag in dit geval het volume voordat u het afspelen van CD's stopt.
• De ontvangstgevoeligheid van de tuner wordt iets lager wanneer de FM-modulator is aangesloten.

Het audiosignaal van de CD Shuttle Audio Control Unit wordt door de FM-modulatorkit omgezet in een 88,3 MHz (of 88,7 MHz) FM-signaal en vervolgens rechtstreeks naar het tunergedeelte van uw in de fabriek geïnstalleerde radio verzonden via de antenneconnector.

FOUTMELDING VOOR CD-WISSELAAR

MELDING	OORZAAK	OPLOSSING
	Storing bij het wisselen van schijf.	Raadpleeg uw Alpine-dealer.
	Storing bij het wisselen van schijf.	Druk op de uitwerpknop van het magazijn en trek het magazijn eruit. Controleer op foutmelding. Plaats het magazijn terug. Als het magazijn er niet uit kan worden getrokken, raadpleeg dan uw Alpine-dealer.
	Magazijn kan niet worden uitgeworpen.	Druk op de uitwerpknop van het magazijn. Als het magazijn niet wordt uitgeworpen, raadpleeg dan uw Alpine-dealer.
	Er bevindt zich een schijf in het afspeelmechanisme.	Druk op de uitwerpknop van het magazijn en plaats een leeg magazijn.
	Hoge temperatuur	Verdwijnt wanneer de temperatuur terugkeert naar het werkbereik.
	Verkeerde aansluiting of loskoppeling van de CD-wisselaar.	Controleer de verbinding tussen de CD-wisselaar en de bedieningseenheid.

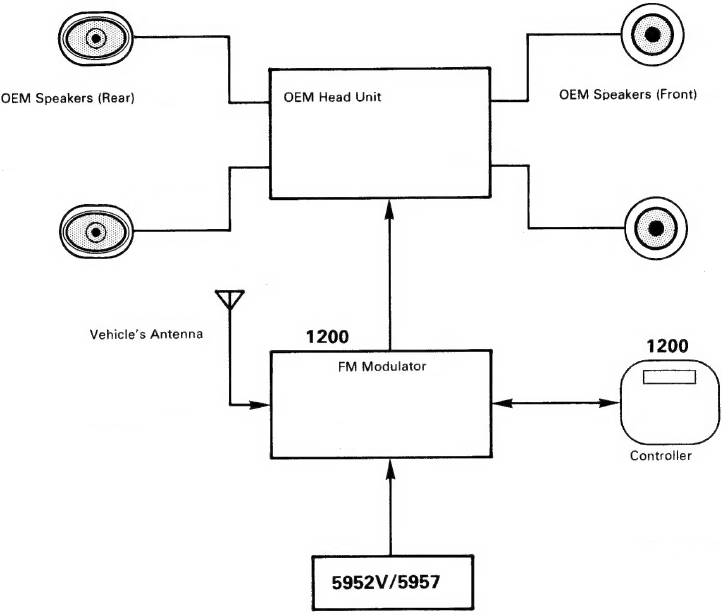

SYSTEEMOVERZICHT

VOORZORGSMAATREGELEN

Zorg er bij het vervangen van een zekering voor dat de vervangende zekering dezelfde stroomsterkte heeft als aangegeven op de zekeringhouder. Als de zekering blijft doorbranden, controleer dan zorgvuldig alle elektrische aansluitingen op kortsluiting. Het is ook een goed idee om de spanningsregelaar van de auto te controleren. Probeer de unit niet zelf te repareren of te onderhouden. Breng de unit terug naar het dichtstbijzijnde erkende Alpine-servicepunt voor onderhoud.

Wanneer uw auto langere tijd geparkeerd staat tijdens de zomer of winter, schommelt de temperatuur in de auto sterk. Zorg ervoor dat de temperatuur in de auto tussen +60°C (+140°F) en —10°C (+14°F) ligt voordat u de 1200 probeert af te spelen.
