COUGAR MX410, CGR-5VM6B Handleiding
- 1 KENMERKEN
- 2 SPECIFICATIES
- 3 Montagetekening
- 4 ACCESSOIRE KIT
- 5 Zijpanelen verwijderen
- 6 Waterkoelingsradiatoren & koelventilatoren installeren
- 7 De interne 2.5" SSD's installeren
- 8 De interne 3.5" HDD's installeren
- 9 PCI-E-kaarten installeren
- 10 Service
- 11 Referenties
- 12 Download handleiding
- 13 In andere talen
KENMERKEN

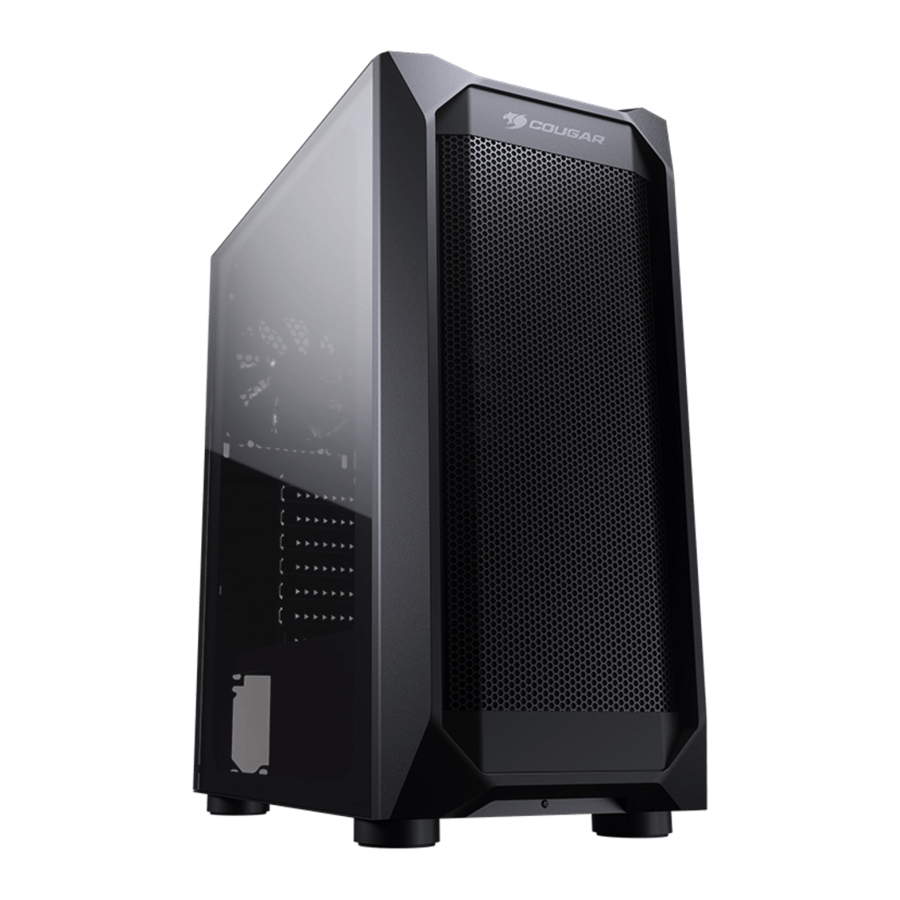

De MX410 heeft een aantrekkelijk en compact ontwerp met dubbele RGB-strips aan de voorkant. Het elegante ontwerp en een enorm transparant acryl zijpaneel geven je een strakke stijl. Het heeft ook uitstekende koelprestaties en veel opslagruimte.
Stijlvolle dubbele RGB-strips
Met de stijlvolle dubbele RGB-strips aan de voorkant kun je verschillende effecten kiezen met RGB-verlichtingsmodi.
Elegant ontwerp met enorm transparant acryl linkerpaneel
Het elegante voorpaneel geeft de MX410 een modern en onderscheidend ontwerp, terwijl een enorm transparant acryl linkerpaneel en eenvoudig kabelbeheer gebruikers in staat stellen een strakke build te laten zien.
Sterke koelprestaties
Met de mogelijkheid om tot zes ventilatoren en een 240 mm waterkoelingsradiator te installeren, kun je met de MX410 de belangrijkste componenten van je computer beschermen tegen oververhitting.
Snelle gegevensverwerking en uitgebreide opslag
De MX410 is in staat om maximaal 300 mm lange grafische kaarten, drie 2,5 "SSD's en twee 3,5 "HDD's te huisvesten, waardoor je krachtige en overvloedige opslagruimte hebt.
SPECIFICATIES
| Modelnaam | MX410 |
| Modelnummer | CGR-5VM6B |
| Behuizing Form Factor | Mid Tower |
| Moederbord Type | Mini ITX / Micro ATX / ATX |
| Afmeting | 210 (B) x 455 (H) x 380 (D) mm / 8,3 (B) x 17,9 (H) x 15 (D) inch |
| I/O-paneel | USB 3.0 x 2, USB 2.0 x 2, Mic x 1, Audio x 1, RGB-bedieningsknop |
| Behuizing Drive Bays | 3.5": 2 max. 2.5": 3 max. |
| Uitbreidingsslots | 7 |
| Voorkant: 120mm x 3 | |
| Ondersteuning voor koelventilator | Bovenkant: 120mm x 2 |
| Achterkant: 120mm x 1 (vooraf geïnstalleerd) | |
| Maximaal aantal ventilatoren | 6 Max. |
| Voorkant: 240mm * / 120mm | |
| Ondersteuning voor waterkoelingsradiator | Bovenkant: 240mm * / 120mm (max. componenthoogte op moederbord is 40mm) |
| Achterkant: 120mm | |
| Transparant linkerpaneel | Acryl |
| Max. lengte grafische kaart | 300 (mm) / 11,8 (in) (Alleen ventilatoren aan de voorkant) 270 (mm) / 10,6 (in) (Radiator met ventilatoren aan de voorkant) |
| Max. hoogte CPU-koeler | 165mm / 6.5inch |
| Max. PSU-lengte | 160mm / 6.3inch |
Specificaties kunnen variëren afhankelijk van het land of de regio van verkoop.
*Kies de voorkant of de bovenkant om een 240 mm radiator te installeren.

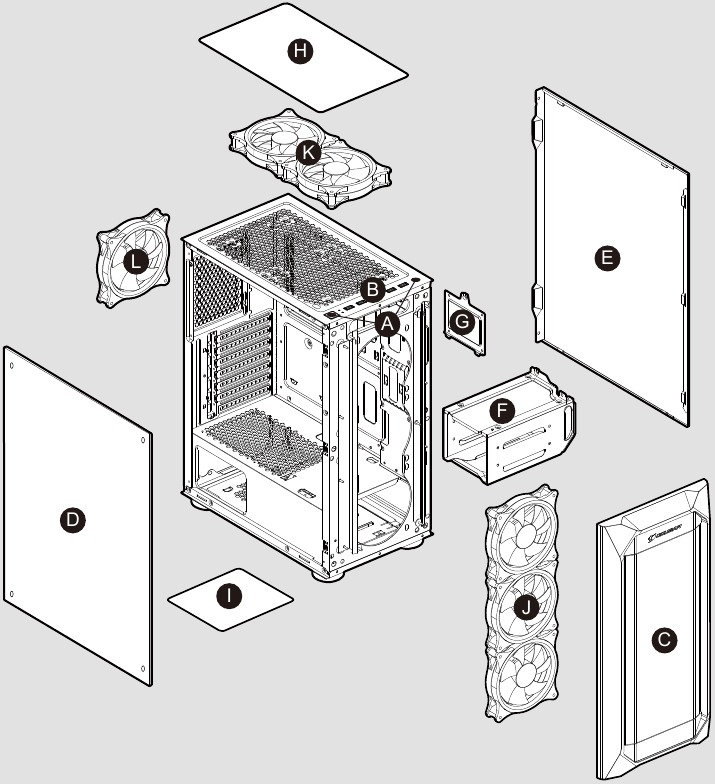

Montagetekening
KENMERKEN
- Aan/uit-knop / RGB-bedieningsknop
- USB 3.0 / USB 2.0 / HD-audio poorten
- Voorpaneel
- Transparant acryl zijpaneel
- Rechter zijpaneel
- 3.5 " HDD-kooi
- 2.5" HDD/SSD drive bay
- Luchtfilter voor het bovenpaneel
- Luchtfilter voor het onderste paneel
- 3 x 120mm ventilatoren voor voorpaneel (optioneel)
- 2 x 120mm ventilatoren voor bovenpaneel (optioneel)
- 120mm ventilator voor achterpaneel (vooraf geïnstalleerd)

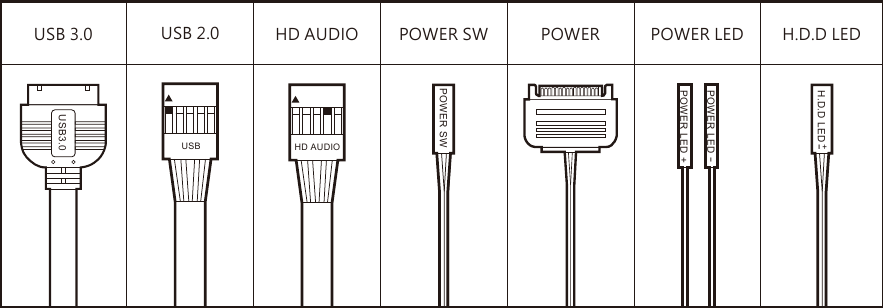

De voorste I/O-connectoren installeren
- Dubbele RGB-strips aan de voorkant met verschillende RGB-verlichtingsmodi
- Elegant ontwerp met enorm transparant acryl linkerpaneel
- Ondersteuning voor maximaal zes ventilatoren en een 240 mm radiator
- Ondersteuning voor maximaal 300 mm lange grafische kaarten
- Ondersteuning voor twee 3.5" HDD's en drie 2.5" SSD's

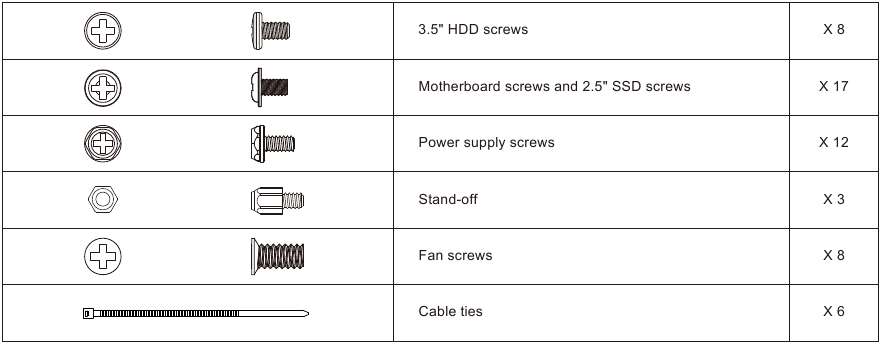

ACCESSOIRE KIT

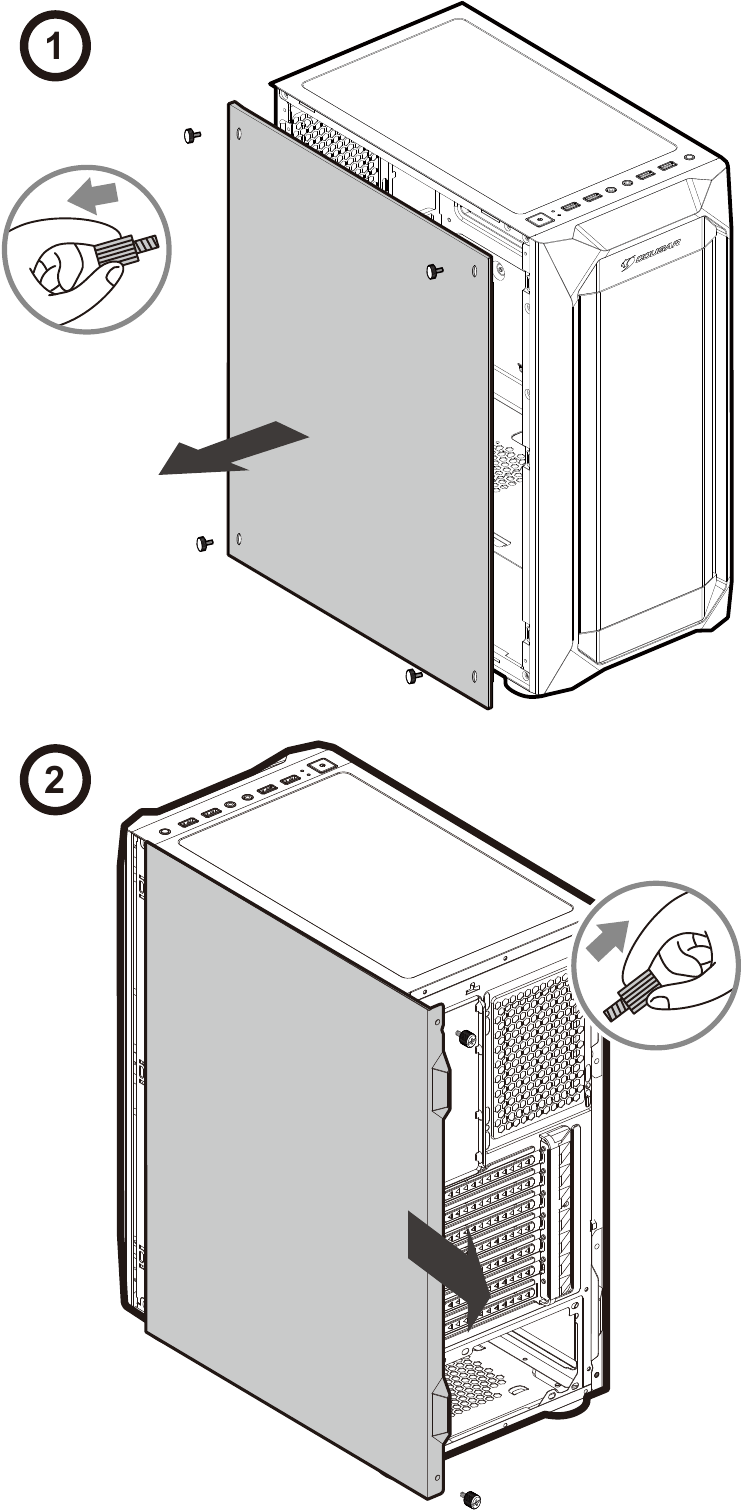

Zijpanelen verwijderen

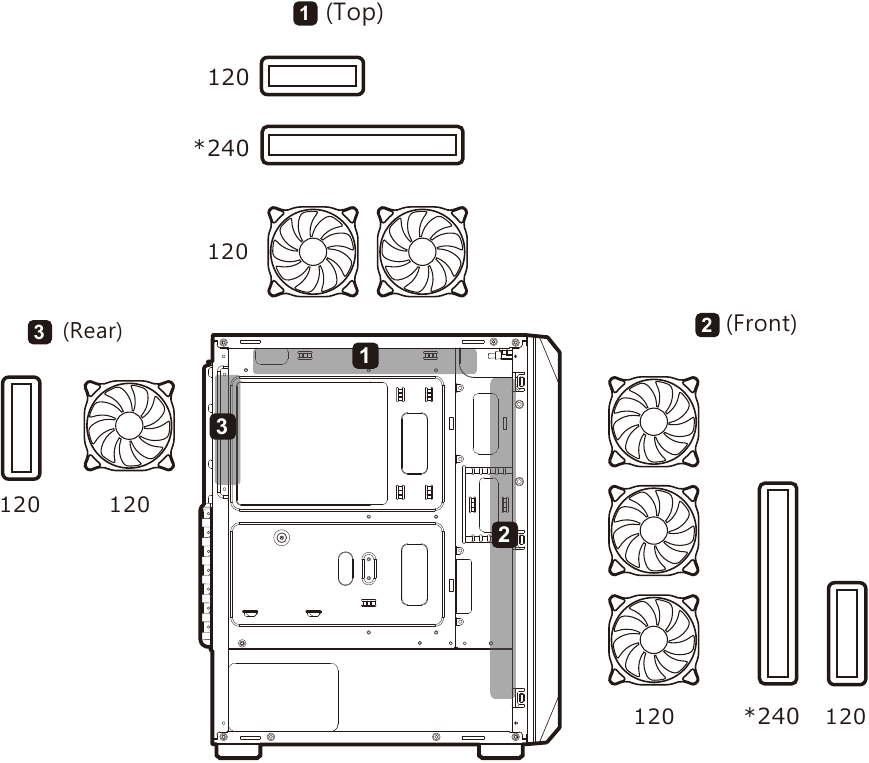

Waterkoelingsradiatoren & koelventilatoren installeren
* Kies de voorkant of de bovenkant om een 240 mm radiator te installeren.
* Max. componenthoogte op moederbord is 40mm.

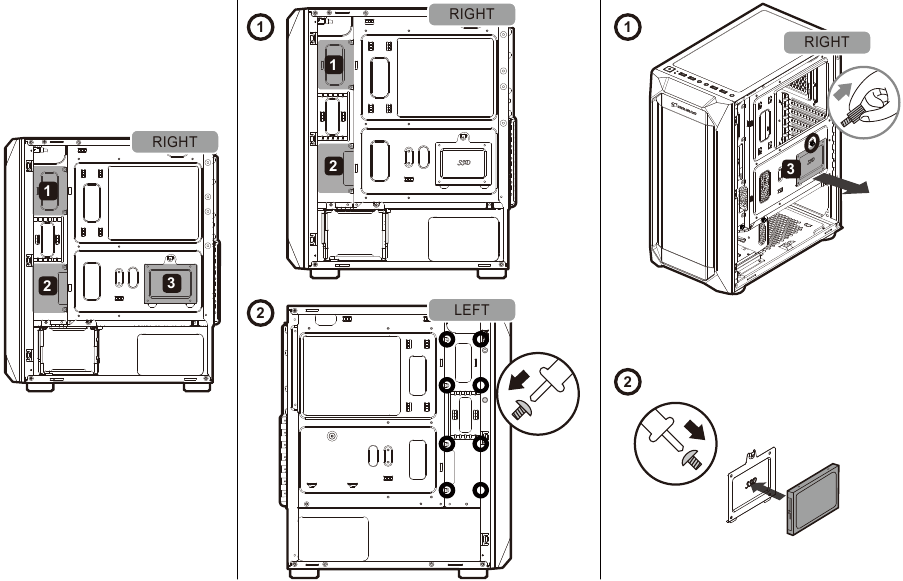

De interne 2.5" SSD's installeren

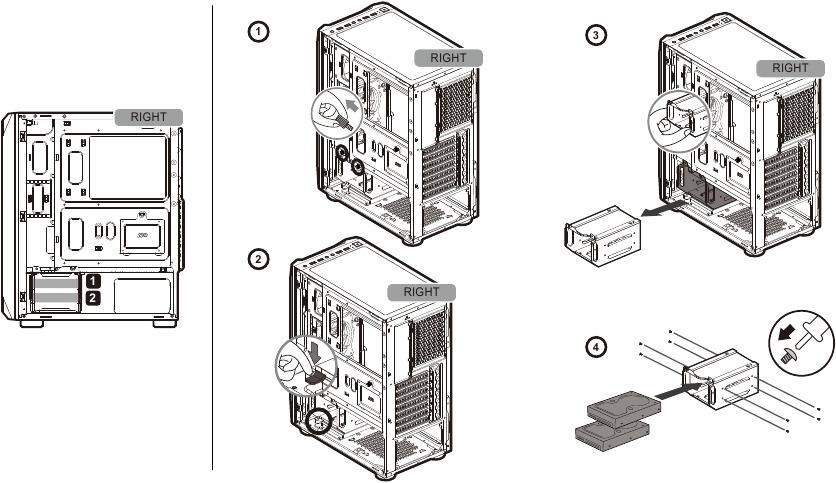

De interne 3.5" HDD's installeren
PCI-E-kaarten installeren
- Ondersteuning voor grafische kaart tot 300 mm lang
* 300 (mm) / 11,8 (in) (Alleen ventilatoren aan de voorkant)
* 270 (mm) / 10,6 (in) (Radiator met ventilatoren aan de voorkant)
Service
COUGAR USA Technische Dienst\\
Tel: (833) 256-3778
Mail: rma@compucaseusa.com
https://cougargaming.com/support/contact/upload/
Service E-mail: service@cougargaming.com
Ga voor meer informatie naar www.cougargaming.com
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download COUGAR MX410, CGR-5VM6B Handleiding
