Cisco 8540-handleiding

Voorwoord

Dit voorwoord beschrijft deze handleiding, conventies en gerelateerde documentatie. Het geeft ook informatie over hoe u andere documentatie kunt verkrijgen.

Conventies

Dit document gebruikt de volgende conventies voor opmerkingen, waarschuwingen en veiligheidswaarschuwingen. Opmerkingen en waarschuwingen bevatten belangrijke informatie die u moet weten.

Opmerking	Betekent lezer let op. Opmerkingen bevatten nuttige suggesties of verwijzingen naar materiaal dat niet in de handleiding wordt behandeld.
	Betekent lezer wees voorzichtig. Waarschuwingen bevatten informatie over iets dat u zou kunnen doen dat kan leiden tot schade aan apparatuur of verlies van gegevens.

Veiligheidswaarschuwingen verschijnen in deze handleiding in procedures die, indien onjuist uitgevoerd, lichamelijk letsel kunnen veroorzaken. Een waarschuwingssymbool gaat vooraf aan elke waarschuwing.

Gerelateerde documentatie

• Voor informatie over Cisco Wireless Controller-software, zie
  http://www.cisco.com/c/en/us/support/wireless/wireless-lan-controller-software/tsd-products-support-series-home.html
• Voor andere informatie over Cisco 8540 Wireless Controller, zie
  http://www.cisco.com/c/en/us/support/wireless/8500-series-wireless-controllers/tsd-products-support-series-home.html

Documentatie verkrijgen en een serviceaanvraag indienen

Voor informatie over het verkrijgen van documentatie, het gebruik van de Cisco Bug Search Tool (BST), het indienen van een serviceaanvraag en het verzamelen van aanvullende informatie, zie What's New in Cisco Product Documentation.
Om nieuwe en herziene technische content van Cisco rechtstreeks op uw bureaublad te ontvangen, kunt u zich abonneren op de What's New in Cisco Product Documentation RSS feed. RSS-feeds zijn een gratis service.

Overzicht

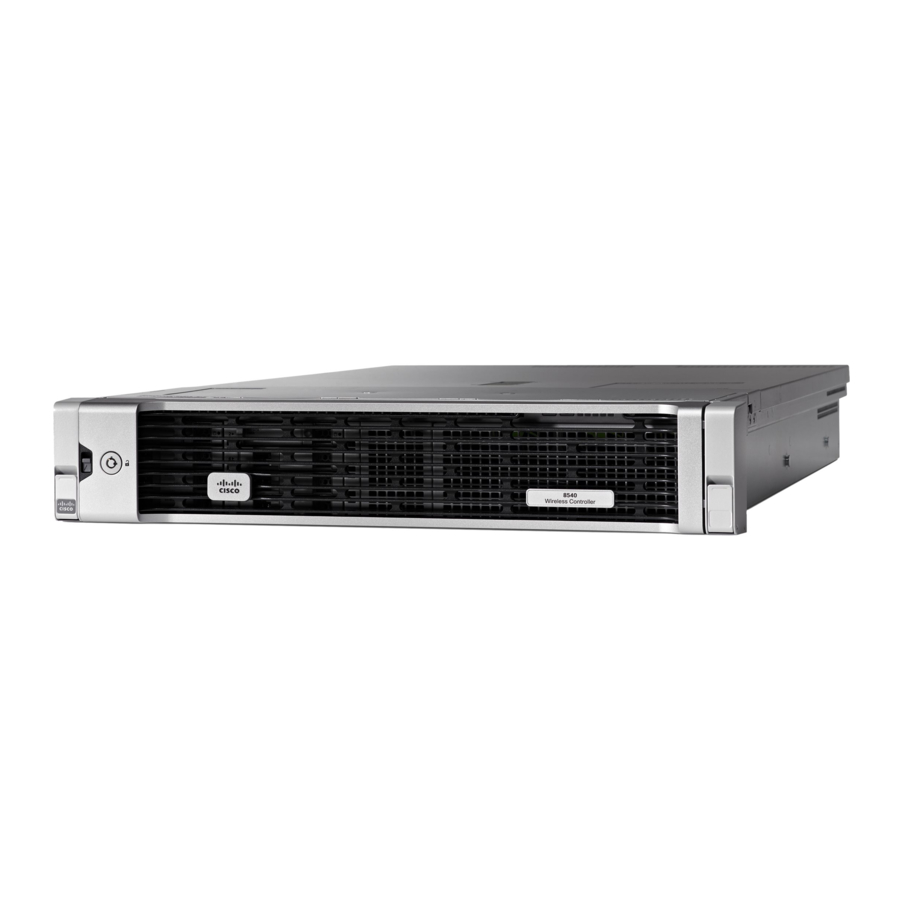

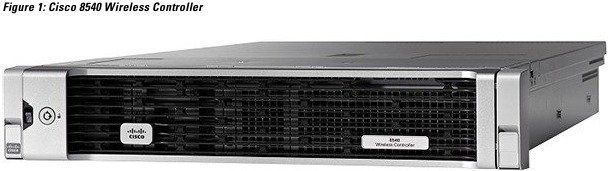

Zie Afbeelding 1.
De Cisco 8540 Wireless Controller biedt gecentraliseerde controle, beheer en probleemoplossing voor grootschalige implementaties in serviceprovider- en grote campusimplementaties. Het biedt flexibiliteit om meerdere implementatiemodi in dezelfde controller te ondersteunen: bijvoorbeeld de gecentraliseerde modus voor campus, de Cisco FlexConnect-modus voor slanke branches die via de WAN worden beheerd en de meshmodus (bridge) voor implementaties waar volledige Ethernet-bekabeling niet beschikbaar is. Als onderdeel van het Cisco Unified Wireless Network biedt deze controller realtime communicatie tussen Cisco Aironet-accesspoints, de Cisco Prime Infrastructure en de Cisco Mobility Services Engine en is deze interoperabel met andere Cisco-controllers.
Voor meer informatie over functies en voordelen raadpleegt u het Cisco 8540 Wireless Controller-gegevensblad.

Samenvatting van functies

Platformcomponenten

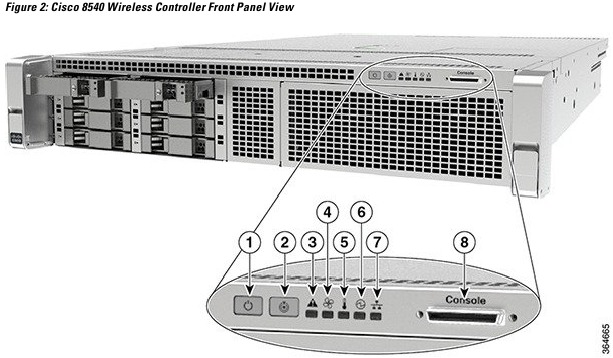

Aanzicht voorpaneel

Cisco 8540 Wireless Controller ondersteunt verschillende knoppen, LED-indicatoren en een KVM-connector op het voorpaneel. Zie Afbeelding 2

Definities van statussen van LED's op het voorpaneel

KVM-break-out-connector op het voorpaneel
Een enkele vrouwelijke connector biedt toegang tot video, twee USB-poorten voor toetsenbord en muis en een seriële RS-232C-consolepoort. Een externe break-out-connector naar industriestandaard interfaces is vereist.

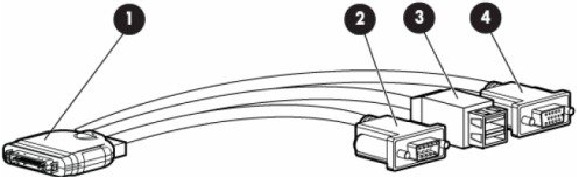

De volgende afbeelding toont een voorbeeldkabel.

De interfaces voor de kabel zijn als volgt:

1. KVM/Console-connector op het voorpaneel
2. Seriële DB9-poortconnector
3. Dubbele Type-A USB 2.0-connectoren
4. DB15-videoconnector (laat niets zien zodra de Cisco WLC-software start, behalve de initiële BIOS-parameters. Alle afdrukken vanaf dit punt zijn beschikbaar op de seriële console)

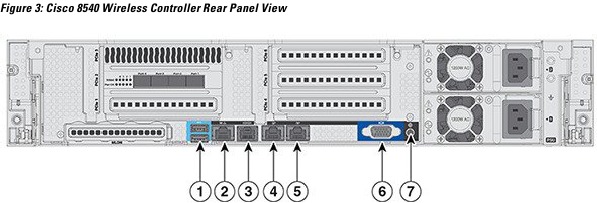

Aanzicht achterpaneel

Zie Afbeelding 3

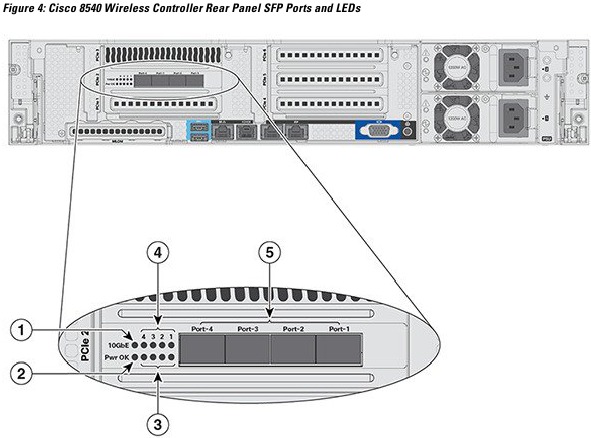

Zie Afbeelding 4 voor SFP-poorten en LED's op het achterpaneel

Definities van statussen van LED's op het achterpaneel

De CIMC-interface instellen
Voer deze taken uit om de CIMC-interface in te stellen:

1. Sluit de CIMC-kabel aan op de CIMC-beheerpoort. De CIMC-beheerpoort wordt weergegeven in Afbeelding 1-3.
2. Druk op de aan/uit-knop aan de voorkant van de unit en wacht tot de inlogprompt wordt weergegeven.
3. Voer de gebruikersnaam in als admin en het wachtwoord als respectievelijk password of Cisco1234 om naar de Cisco WLC CLI-prompt te gaan en volg de CIMC-installatiestap.
   Voorbeeld:


Opmerking U kunt CIMC ook instellen via de console tijdens het opstarten vanaf het opnieuw instellen van de stroom. U kunt de F8-toets gebruiken om de CIMC te configureren.

4. Sluit de CIMC-kabel aan.
5. Schakel DHCP in om het IP-adres in te stellen door de opdracht imm dhcp enable te geven.
6. Als DHCP niet beschikbaar is, gebruikt u de opdracht imm address ip-addr net-mask gateway-ip-addr.
7. Bekijk het IP-adres en de details door de opdracht imm summary te geven.
   Voorbeeld:


Opmerking De CIMC-webinterface is alleen voor geavanceerde foutopsporing voor TAC en escalatiegebruik. Het wijzigen van instellingen in de CIMC door klanten kan een negatieve invloed hebben op de controller-software en -functionaliteit.

Schakelen tussen 10 G en 1 G

• De SFP die is geïnstalleerd in poort 1 bepaalt de modi voor poort 2 tot 4 bij het inschakelen; de modus kan niet worden gewijzigd nadat het inschakelen. De standaardmodi voor alle poorten is 10G wanneer er geen SFP is geïnstalleerd in poort 1.
• Omgekeerd, als er een SFP-module is geïnstalleerd en de gebruiker wil overschakelen naar de 4 x 10 G-modus, moet er een SFP+-module worden geïnstalleerd in poort 1 en de WLC opnieuw worden opgestart.
• Online Insertion and Removal (OIR) van SFP en SFP+ tussen 10 G en 1 G is dus niet mogelijk.
• OIR van 10 G naar 10 G en 1 G en 1 G is mogelijk.

Opmerking
We raden geen mix van 1G- en 10G-SFP's aan. In het geval dat ze verschillend zijn, bepaalt poort 1 SFP de werkingsmodus en werken de functionaliteit op de andere SFP's mogelijk niet. De SFP/SFP+ moet MSA-compatibel zijn om de units correct te configureren voor de 1G/10G-modi.

SFP-ondersteuning
Netwerkpoorten voor Cisco 8540 Wireless Controllers ondersteunen de volgende Cisco SFP/SFP+-modules:

• GLC-TE
• GLC-T
• SFP-10G-SR
• SFP-10G-LR
• SFP-10G-LRM
• SFP-H10GB-CU1M
• SFP-H10GB-CU2M
• SFP-H10GB-CU2-5M
• SFP-H10GB-CU3M
• SFP-H10GB-CU5M
• SFP-H10GB-ACU7M
• SFP-H10GB-ACU10M
• SFP-10G-AOC7M
• SFP-H10GB-CU1-5M
• SFP-10G-AOC3M
• SFP-10G-AOC1M
• SFP-10G-AOC2M
• SFP-10G-AOC5M
• SFP-10G-AOC10M
• GLC-LH *
• GLC-EX-SMD *
• GLC-SX-MMD *
• SFP-10G-SR-S
• SFP-10G-LR-S

Opmerking
* Heeft GLC-T op poort 1 nodig.

Door klant vervangbare units

Cisco 8540 Wireless Controller heeft een minimale hoeveelheid afzonderlijke bestelbare items, waaronder alle volgende:

• Voeding (AIR-PSU2V2-1200W=, AIR-PSU-930WDC=)
• SSD-harde schijf (HDD) (AIR-SD240G0KS2-EV=)
• HDD en voeding zijn hot-swappable op de Cisco 8540 WLC

Referenties

• Voor instructies om de voedingen te vervangen, raadpleegt u het gedeelte Voedingen vervangen op http://www.cisco.com/c/en/us/td/docs/unified_computing/ucs/c/hw/C240M4/install/C240M4/replace.html
• Voor instructies om de SSD-harde schijf (HDD) te vervangen, raadpleegt u het gedeelte Harde schijven of solid-state drives vervangen op http://www.cisco.com/c/en/us/td/docs/unified_computing/ucs/c/hw/C240M4/install/C240M4/replace.html

Opmerking
Alleen HDD01- en HDD02-schijven op de versie met 8 schijven zijn van toepassing op Cisco 8540 Wireless Controller.

Het apparaat installeren

In dit hoofdstuk wordt beschreven hoe u de controller installeert.

Het apparaat uitpakken en inspecteren

Draag een ESD-polsband bij het hanteren van interne controllercomponenten en hanteer modules alleen aan de randen van de drager.

Tip
Bewaar de verzendverpakking voor het geval de controller in de toekomst moet worden verzonden.

Opmerking
Het chassis wordt voor verzending grondig geïnspecteerd. Als er tijdens het transport schade is ontstaan of er items ontbreken, neemt u onmiddellijk contact op met uw klantenservicevertegenwoordiger.

1. Haal de controller uit de verpakking en bewaar al het verpakkingsmateriaal.
2. Vergelijk de zending met de apparatuurlijst van uw klantenservicevertegenwoordiger. Controleer of u alle items hebt.
3. Controleer op schade en meld eventuele afwijkingen of schade aan uw klantenservicevertegenwoordiger. Zorg dat de volgende informatie bij de hand is:
   • Factuurnummer van de verzender (zie de pakbon)
   • Model en serienummer van de beschadigde eenheid
   • Beschrijving van de schade
   • Effect van de schade op de installatie

De installatie voorbereiden

Dit gedeelte bevat informatie over het voorbereiden van de controllerinstallatie.

Installatierichtlijnen

Lees de installatie-instructies voordat u het systeem gebruikt, installeert of aansluit op de stroombron Statement 1004

Dit product is afhankelijk van de installatie van het gebouw voor kortsluitbeveiliging (overstroom). Zorg ervoor dat het beveiligingsapparaat niet hoger is dan 20 A. Statement 1005

De stekker-stopcontactcombinatie moet te allen tijde toegankelijk zijn, omdat deze dienstdoet als het belangrijkste scheidingsapparaat.Statement 1019

Een gemakkelijk toegankelijk tweepolig scheidingsapparaat moet in de vaste bedrading worden opgenomen. Dit is alleen van toepassing op systemen met een DC-voeding. Statement 1022

Deze apparatuur moet geaard zijn. Schakel de aardgeleider nooit uit en gebruik de apparatuur niet zonder een correct geïnstalleerde aardgeleider. Neem contact op met de juiste instantie voor elektrische inspectie of een elektricien als u niet zeker weet of er een geschikte aarding beschikbaar is. Statement 1024

Deze eenheid kan meer dan één stroomaansluiting hebben. Alle aansluitingen moeten worden verwijderd om de eenheid spanningsloos te maken.Statement 1028

Alleen getraind en gekwalificeerd personeel mag deze apparatuur installeren, vervangen of onderhouden.Statement 1030

De uiteindelijke verwijdering van dit product moet worden afgehandeld in overeenstemming met alle nationale wetten en voorschriften.Statement 1040

Om te voorkomen dat het systeem oververhit raakt, mag u het niet gebruiken in een ruimte die de maximaal aanbevolen omgevingstemperatuur van 40 °C (104 °F) overschrijdt. Statement 1047

Onzichtbare laserstraling. Stel geen gebruikers van telescopische optiek bloot. Laserproducten van klasse 1/1M. Statement 1055

Er kan onzichtbare laserstraling worden uitgezonden vanaf het einde van de niet-afgesloten vezelkabel of connector. Kijk niet rechtstreeks met optische instrumenten. Het bekijken van de laseruitvoer met bepaalde optische instrumenten (bijvoorbeeld ooglopen, vergrootglazen en microscopen) binnen een afstand van 100 mm kan een ooggevaar opleveren. Statement 1056

Installatie van de apparatuur moet voldoen aan de lokale en nationale elektrische voorschriften.Statement 1074

Insteekbare optische modules voldoen aan IEC 60825-1 Ed. 3 en 21 CFR 1040.10 en 1040.11 met of zonder uitzondering voor conformiteit met IEC 60825-1 Ed. 3 zoals beschreven in Laser Notice No. 56, gedateerd 8 mei 2019. Statement 1255

Om een goede luchtstroom te garanderen, is het noodzakelijk om de controllers in een rek te plaatsen met behulp van railkits. Het fysiek op elkaar plaatsen van de units of "stapelen" zonder het gebruik van de railkits blokkeert de ventilatieopeningen boven op de controllers, wat kan leiden tot oververhitting, hogere ventilatorsnelheden en een hoger stroomverbruik. We raden u aan om uw controllers op railkits te monteren wanneer u ze in het rek installeert, omdat deze rails de minimale vereiste afstand tussen de controllers bieden. Er is geen extra afstand tussen de controllers vereist wanneer u de units met railkits monteert.

Vermijd UPS-typen die ferroresonantietechnologie gebruiken. Deze UPS-typen kunnen instabiel worden met systemen zoals de Cisco UCS, die aanzienlijke stroomschommelingen kunnen hebben als gevolg van fluctuerende datatrafiekpatronen.

Rackvereisten

Dit gedeelte bevat de vereisten voor de standaard open racks.
Het rack moet van het volgende type zijn:

• Een standaard 19-inch (48,3 cm) breed EIA-rack met vier stijlen, met montagepalen die voldoen aan de Engelse universele gatafstand, volgens sectie 1 van ANSI/EIA-310-D-1992.
• De rackpaalgaten kunnen vierkant zijn van 0,38 inch (9,6 mm), rond van 0,28 inch (7,1 mm), #12-24 UNC of #10-32 UNC wanneer u de meegeleverde schuifrails gebruikt.
• De minimale verticale rackruimte per controller moet twee RU's zijn, gelijk aan 3,5 inch (88,9 mm).

Apparatuurvereisten

Voor de schuifrails die Cisco Systems voor deze controller levert, is geen gereedschap nodig voor installatie als u ze installeert in een rack met vierkante gaten van 0,38 inch (9,6 mm), ronde gaten van 0,28 inch (7,1 mm) of #12-24 UNC met schroefdraad.

Instelbereik schuifrails

De schuifrails voor deze controller hebben een instelbereik van 26 tot 36 inch (660 tot 914 mm).

De unit in een rack installeren

De schuifrails installeren

In dit gedeelte wordt beschreven hoe u de controller in een rack installeert met behulp van de racksets die door Cisco worden verkocht.

Om lichamelijk letsel te voorkomen bij het monteren of onderhouden van deze unit in een rack, moet u speciale voorzorgsmaatregelen nemen om ervoor te zorgen dat het systeem stabiel blijft. De volgende richtlijnen zijn bedoeld om uw veiligheid te waarborgen:
Deze unit moet onderaan het rack worden gemonteerd als dit de enige unit in het rack is.
Wanneer u deze unit in een gedeeltelijk gevuld rack monteert, belast u het rack van onder naar boven met het zwaarste onderdeel onderaan het rack.
Als het rack is voorzien van stabilisatie-inrichtingen, installeert u de stabilisatoren voordat u de unit in het rack monteert of onderhoudt.
Verklaring 1006

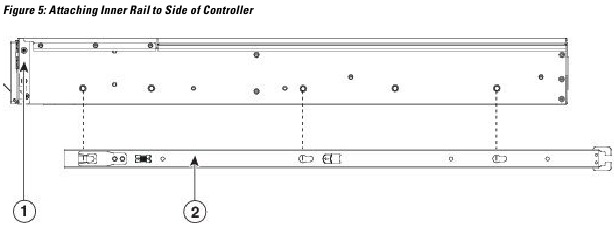

1. Bevestig de binnenste rails aan de zijkanten van de controller (zie Afbeelding 5):


1. Lijn een binnenste rail uit met een kant van de controller, zodat de drie spiebanen in de rail zijn uitgelijnd met de drie pennen aan de zijkant van de controller.
2. Plaats de spiebanen over de pennen en schuif de rail vervolgens naar de voorkant om deze op de pennen te vergrendelen. De voorste spiebbaan heeft een metalen clip die over de voorste pen vergrendelt.
3. Installeer de tweede binnenste rail aan de tegenoverliggende kant van de controller.

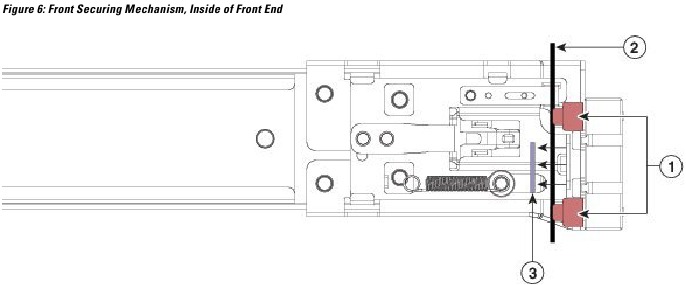

2. Open de voorste borgplaat op beide schuifrailassemblages. De voorkant van de schuifrailassemblage heeft een veerbelaste borgplaat die open moet zijn voordat u de montagepennen in de rackpostgaten kunt steken. Zie Afbeelding 6.
   Druk aan de buitenkant van de assemblage op de groene pijltjesknop naar achteren om de borgplaat te openen.


3. Installeer de schuifrails in het rack:
   1. Lijn één schuifrailassemblage aan de voorkant uit met de voorste rackpostgaten die u wilt gebruiken. De voorkant van de schuifrail wikkelt zich rond de buitenkant van de rackpost en de montagepennen komen van de buitenkant-voorkant de rackpostgaten binnen (zie Afbeelding 6: Voorste vergrendelingsmechanisme, binnenkant van de voorkant).
      Opmerking
      De rackpost moet zich tussen de montagepennen en de open borgplaat bevinden.
   2. Duw de montagepennen van de buitenkant-voorkant in de rackpostgaten.
   3. Druk op de ontgrendelingsknop van de borgplaat, gemarkeerd met "PUSH" (DRUKKEN). De veerbelaste borgplaat sluit om de pennen op hun plaats te vergrendelen.
   4. Pas de lengte van de schuifrail aan en duw vervolgens de achterste montagepennen in de bijbehorende achterste rackpostgaten. De schuifrail moet van voor naar achter waterpas zijn. De achterste montagepennen komen van de binnenkant van de rackpost de achterste rackpostgaten binnen.
   5. Bevestig de tweede schuifrailassemblage aan de tegenoverliggende kant van het rack. Zorg ervoor dat de twee schuifrailassemblages zich op dezelfde hoogte bevinden en van voor naar achter waterpas zijn.
   6. Trek de binnenste schuifrails op elke assemblage naar de voorkant van het rack totdat ze de interne stops raken en op hun plaats vergrendelen.
4. Plaats de controller in de schuifrails:

Deze controller kan tot 44 pond (ongeveer 20 kilogram) wegen wanneer deze volledig is geladen met componenten. We raden aan dat u minimaal twee personen of een mechanische lift gebruikt bij het tillen van de controller. Als u deze procedure alleen probeert, kan dit leiden tot persoonlijk letsel of schade aan de apparatuur.

1. Lijn de achterkant van de binnenste rails die aan de zijkanten van de controller zijn bevestigd uit met de voorkanten van de lege schuifrails op het rack.
2. Duw de binnenste rails in de schuifrails op het rack totdat ze stoppen bij de interne stops.

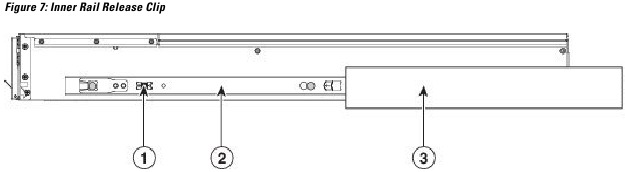

3. Schuif de ontgrendelingsclip naar achteren op beide binnenste rails (Afbeelding 7: Ontgrendelingsclip binnenste rail) en duw de controller vervolgens verder in het rack totdat de voorste klemsluitingen vastklikken op de rackposts.


5. (Optioneel) Bevestig de controller permanenter in het rack met behulp van de twee schroeven die bij de schuifrails worden geleverd. Voer deze stap uit als u van plan bent om het rack te verplaatsen met controllers die zijn geïnstalleerd.
   Met de controller volledig in de schuifrails geduwd, opent u een scharnierende klemsluitinghendel aan de voorkant van de controller en steekt u de schroef door het gat dat zich onder de hendel bevindt. De schroefdraad gaat in het statische deel van de rail op de rackpost en voorkomt dat de controller eruit wordt getrokken. Herhaal dit voor de tegenoverliggende klemsluiting.

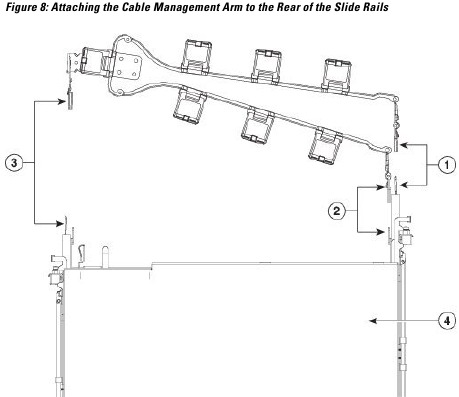

De kabelmanagementarm installeren

(Optioneel)

Opmerking
De CMA is van links naar rechts omkeerbaar. Zie De kabelmanagementarm omkeren voordat u deze installeert om de CMA om te keren.

1. Met de controller volledig in het rack geduwd, schuift u het CMA-lipje van de CMA-arm die het verst van de controller verwijderd is op het uiteinde van de stationaire schuifrail die aan de rackpost is bevestigd (zie Afbeelding 8: De kabelmanagementarm bevestigen aan de achterkant van de schuifrails). Schuif het lipje over het uiteinde van de rail totdat deze klikt en vergrendelt.
2. Schuif het CMA-lipje dat zich het dichtst bij de controller bevindt over het uiteinde van de binnenste rail die aan de controller is bevestigd (zie Afbeelding 8: De kabelmanagementarm bevestigen aan de achterkant van de schuifrails). Schuif het lipje over het uiteinde van de rail totdat deze klikt en vergrendelt.
3. Trek de schuifregelaar voor breedte-aanpassing die zich aan het tegenoverliggende uiteinde van de CMA-assemblage bevindt uit totdat deze overeenkomt met de breedte van uw rack (zie Afbeelding 8: De kabelmanagementarm bevestigen aan de achterkant van de schuifrails).
4. Schuif het CMA-lipje dat zich aan het uiteinde van de schuifregelaar voor breedte-aanpassing bevindt op het uiteinde van de stationaire schuifrail die aan de rackpost is bevestigd (zie Afbeelding 8: De kabelmanagementarm bevestigen aan de achterkant van de schuifrails). Schuif het lipje over het uiteinde van de rail totdat deze klikt en vergrendelt.
5. Open de scharnierende klep aan de bovenkant van elke plastic kabelgeleider en leid uw kabels naar wens door de kabelgeleiders.

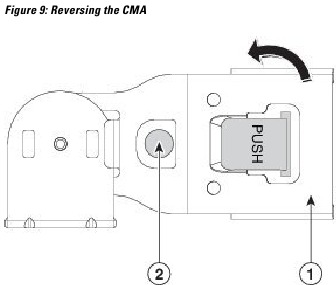

De kabelmanagementarm omkeren

(Optioneel)

1. Draai de volledige CMA-assemblage 180 graden. De plastic kabelgeleiders moeten omhoog blijven wijzen (zie Afbeelding 9: De CMA omkeren ).
2. Draai de lipjes aan het einde van elke CMA-arm om zodat ze naar de achterkant van de controller wijzen (zie Afbeelding 9: De CMA omkeren ).
3. Draai het lipje dat zich aan het einde van de schuifregelaar voor breedte-aanpassing bevindt. Druk op de metalen knop aan de buitenkant van het lipje en houd deze ingedrukt en draai het lipje 180 graden zodat het naar de achterkant van de controller wijst (zie Afbeelding 9: De CMA omkeren ).

Eerste installatie

Raadpleeg de Cisco 8540 Wireless Controller Deployment Guide voor instructies over het uitvoeren van de eerste installatie van de controller.

Systeem-BIOS en Cisco IMC-firmware

Het BIOS en de Cisco IMC-firmware bijwerken

Het BIOS en de Cisco IMC-firmware hoeven niet te worden geüpgraded wanneer u het apparaat voor het eerst opstart.
Wanneer u de BIOS-firmware upgradet, moet u ook de Cisco IMC-firmware upgraden naar dezelfde versie, anders start de controller niet op. Schakel de controller niet uit totdat het BIOS en de Cisco IMC-firmware overeenkomen, anders start de controller niet op.
Cisco biedt het Cisco Host Upgrade Utility om te helpen bij het gelijktijdig upgraden van het BIOS, de Cisco IMC en andere firmware naar compatibele niveaus.

Nadat de firmware is geüpgraded, mag u het systeem niet terugzetten naar de fabrieksinstellingen. Als u dit wel doet, worden de eerste BIOS-instellingen en opstartvolgordes verwijderd.

De controller gebruikt firmware die is verkregen van en gecertificeerd door Cisco. Cisco biedt release-opmerkingen bij elke firmware-image.
De enige ondersteunde methode om de firmware bij te werken, is het gebruik van het Cisco Host Upgrade Utility.

Toegang tot het systeem-BIOS

U kunt de BIOS-instellingen voor uw controller wijzigen. Gedetailleerde instructies worden ook afgedrukt op de BIOS-schermen.

1. Open het BIOS-setup-hulpprogramma door tijdens het opstarten op de toets F2 te drukken wanneer u hierom wordt gevraagd.
   Opmerking De versie en build van het huidige BIOS worden weergegeven op de hoofdpagina van het hulpprogramma.
2. Gebruik de pijltoetsen om de BIOS-menupagina te selecteren.
3. Markeer het veld dat moet worden gewijzigd met behulp van de pijltoetsen.
4. Druk op Enter om het veld te selecteren dat u wilt wijzigen en wijzig vervolgens de waarde in het veld.
5. Druk op de pijl-rechts totdat het Exit-menuscherm wordt weergegeven.
6. Volg de instructies op het Exit-menuscherm om uw wijzigingen op te slaan en het setup-hulpprogramma te verlaten (of druk op F10). U kunt afsluiten zonder wijzigingen op te slaan door op Esc te drukken.

Productspecificaties

Specificaties van het netsnoer

Ondersteunde netsnoeren en stekkers
Elke voeding heeft een apart netsnoer. Er zijn standaardnetsnoeren of jumpernetsnoeren beschikbaar voor aansluiting op de controller. De jumpernetsnoeren, voor gebruik in racks, zijn beschikbaar als een optioneel alternatief voor de standaardnetsnoeren.

Opmerking
Alleen de goedgekeurde netsnoeren of jumpernetsnoeren die bij de controller zijn geleverd, worden ondersteund.

Tabel 9: Ondersteunde netsnoeren voor de controller bevat een lijst met de netsnoeren voor de voedingen van de controller.

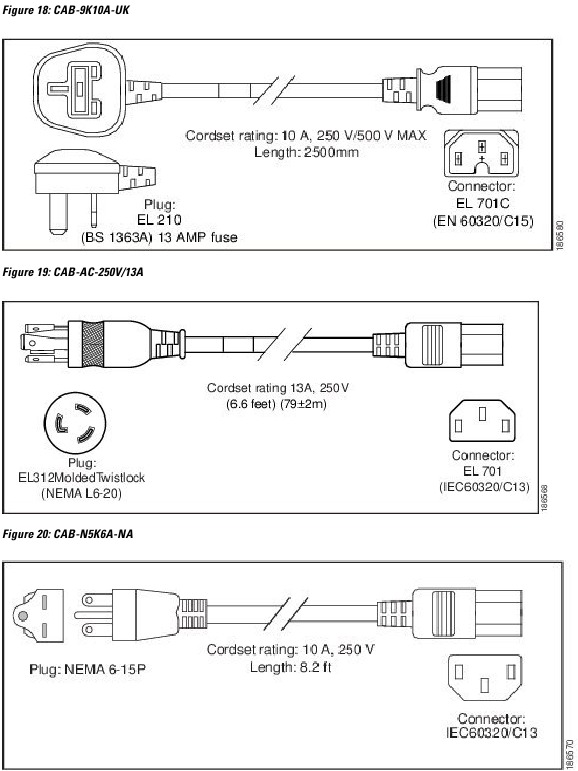

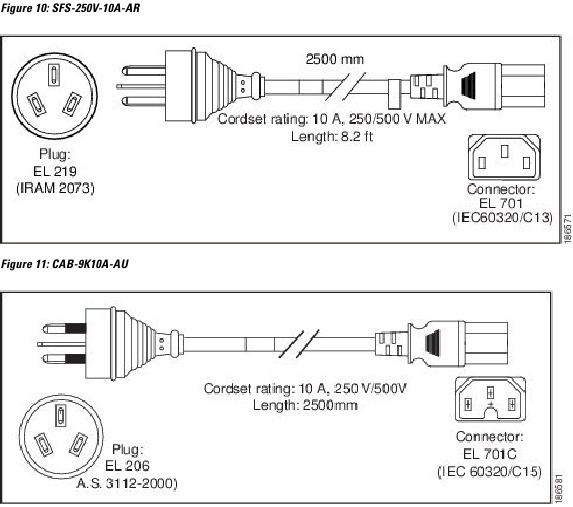

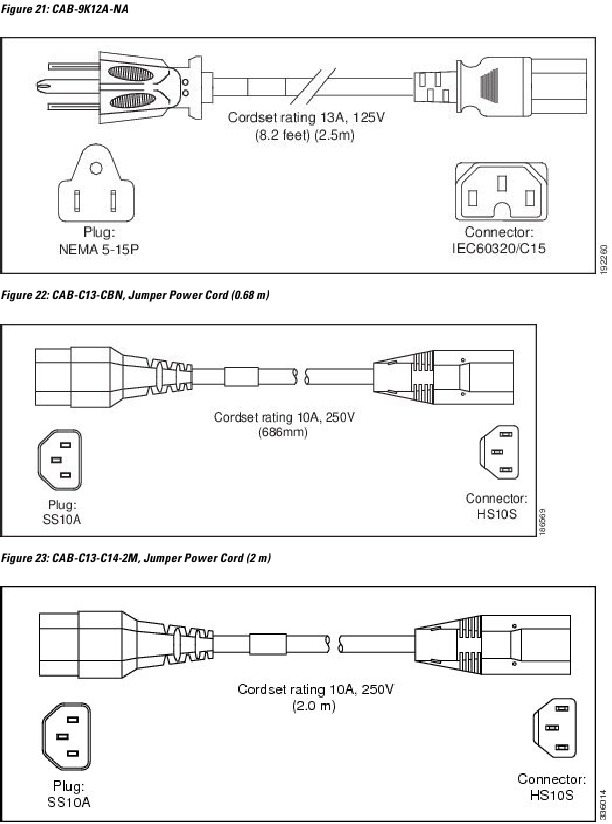

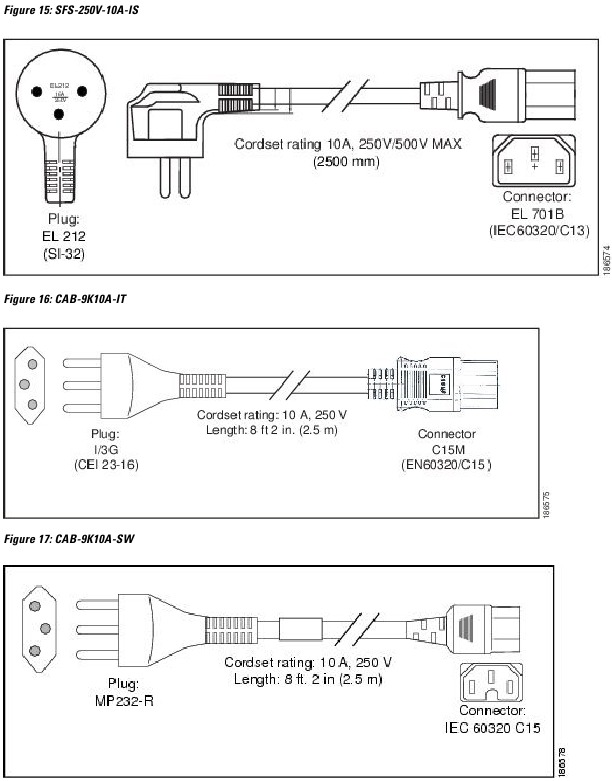

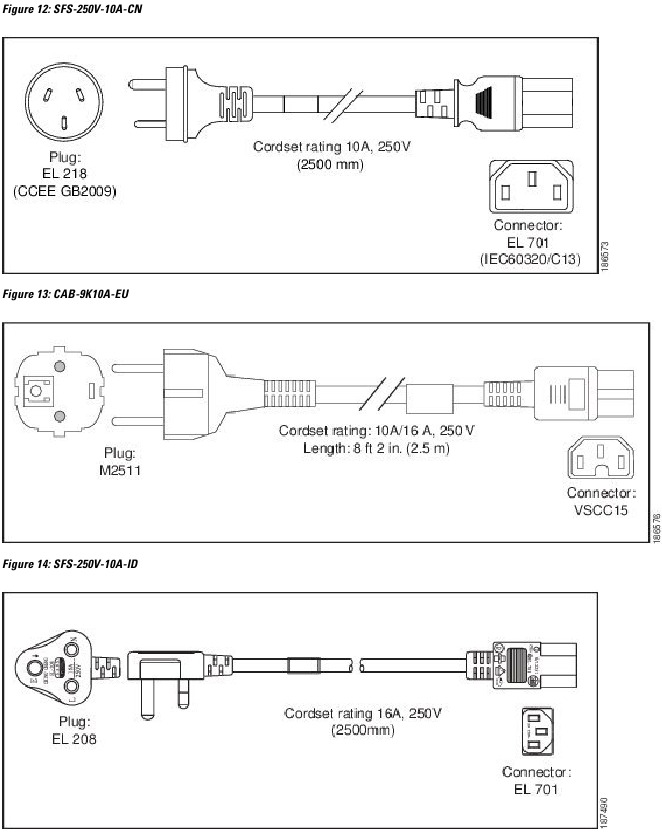

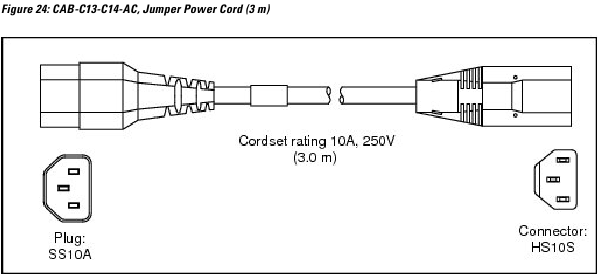

Illustraties van AC-netsnoeren
Dit gedeelte bevat de illustraties van AC-netsnoeren. Zie Afbeelding 10: SFS-250V-10A-AR tot Afbeelding 24: CAB-C13-C14-AC, Jumpernetsnoer (3 m)

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Dit waarschuwingssymbool betekent gevaar. U bevindt zich in een situatie die lichamelijk letsel kan veroorzaken. Voordat u aan apparatuur gaat werken, moet u zich bewust zijn van de gevaren van elektrische circuits en vertrouwd zijn met de standaardpraktijken om ongelukken te voorkomen. Gebruik het nummer van de verklaring aan het einde van elke waarschuwing om de vertaling ervan te vinden in de vertaalde veiligheidswaarschuwingen die bij dit apparaat zijn geleverd.
Verklaring 1071

BEWAAR DEZE INSTRUCTIES

Hoofdkantoor Amerika
Cisco Systems, Inc.
170 West Tasman Drive
San Jose, CA 95134-1706
VS
http://www.cisco.com
Tel: 408 526-4000
800 553-NETS (6387)
Fax: 408 527-0883

Referenties

• Cisco Wireless LAN Controller Software - Cisco
• Cisco 8500 Series Wireless Controllers - Cisco
• Cisco UCS C240 M4 Server Installation and Service Guide - Maintaining the Server [Cisco UCS C-Series Rack Servers] - Cisco
• AI Infrastructure, Secure Networking, and Software Solutions - Cisco

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Cisco 8540-handleiding

Beschikbare talen
