Cord Zero Handleiding

Inleiding

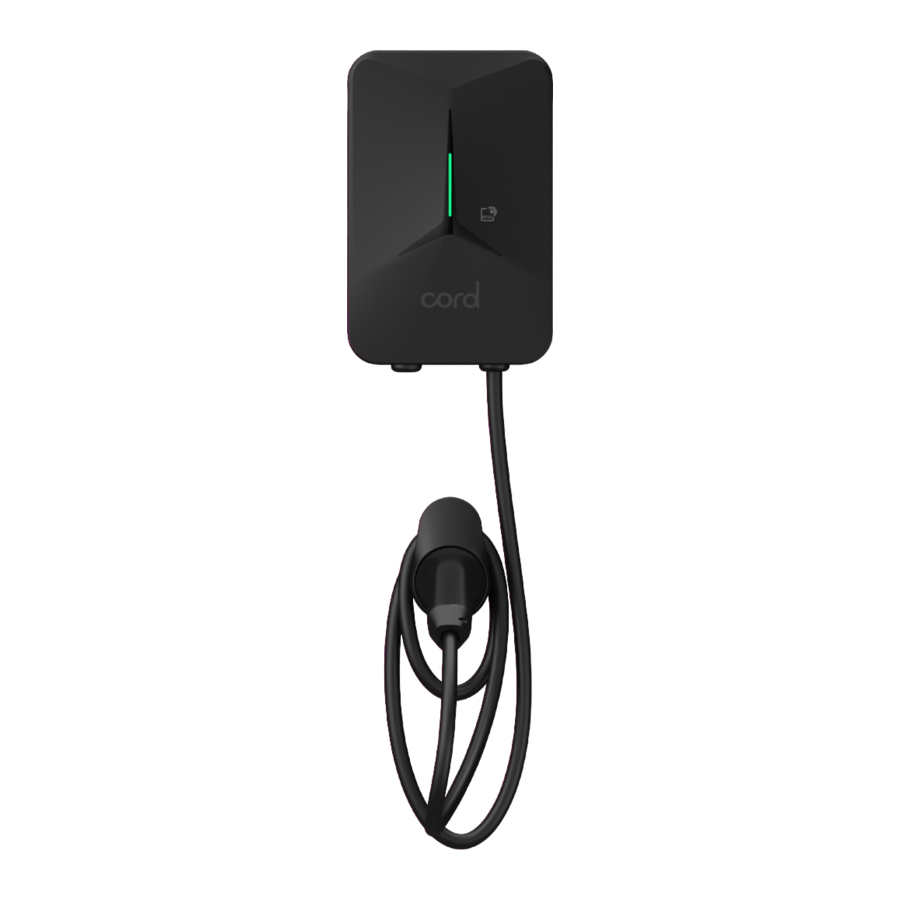

Productintroductie

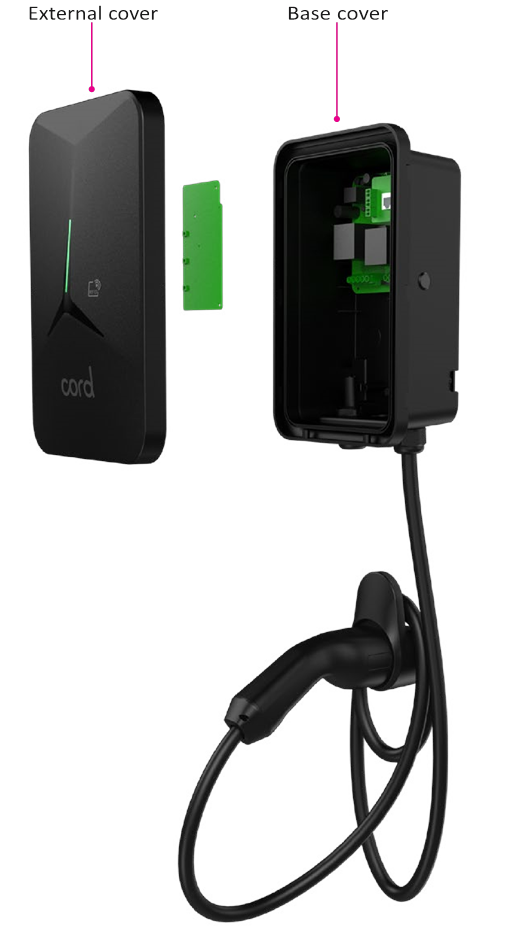

Interne weergave oplader

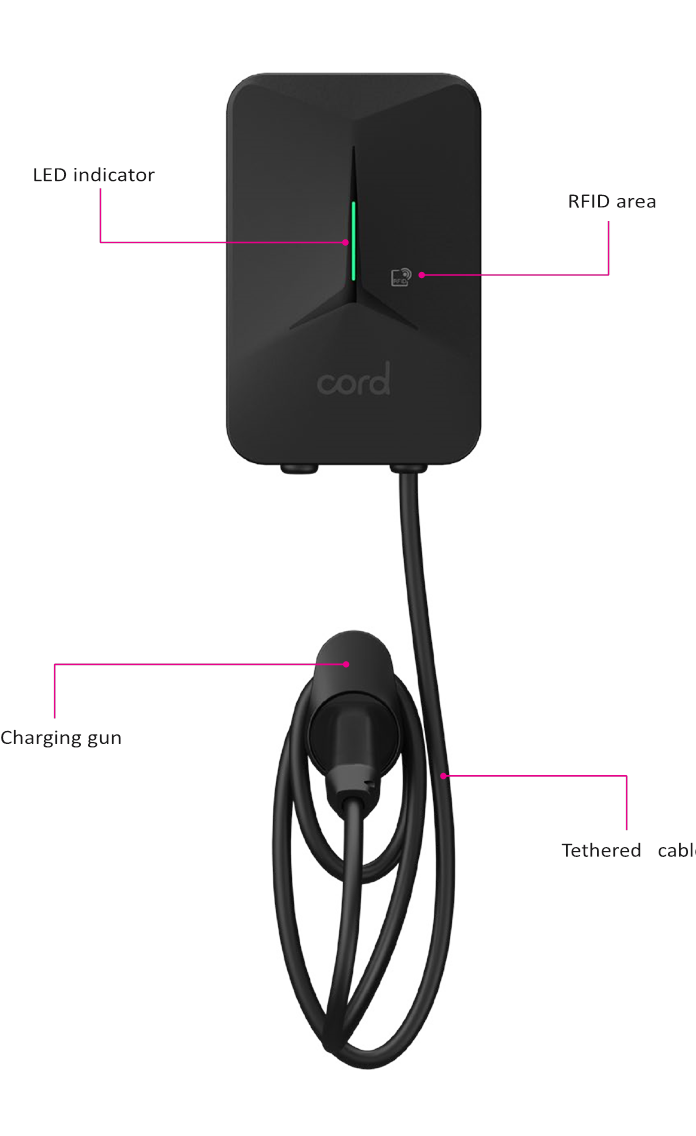

Visueel overzicht oplader

Verpakkingsinhoud

Voer na opening de volgende inspecties uit:

Visuele inspectie
Inspecteer visueel het uiterlijk van de oplader. Als er breuk of schade is, waarschuw dan onmiddellijk de leverancier.

Iteminspectie
Controleer of alle onderstaande items bij uw product zijn inbegrepen. Als er een tekort is in de hoeveelheid van een item of als er items ontbreken, neem dan onmiddellijk contact op met de leverancier.

EV-oplader (x1)	Gebruikershandleiding (x1)	6 muurpluggen (x8)	M4*32 schroef (x8)	Montageplaat (x1)
H2.4 inbussleutel (x1)	Adereindhulzen (x3)	Kabelhouder (x1)	RFID-kaart (x2)	Beugel (x1)
M4x12 schroef (x2)	CT-klem (x1)	Compacte draadconnector (x1)	Verlengkabel (x1)	Extra CT-klem plug (x1)

Bedieningsinstructies

Installatievoorbereiding
Vereiste gereedschappen

Gereedschapsnaam	Foto	Functie
Multimeter		Elektrische aansluiting en elektrische parameter testen
Kruiskopschroevendraaier		Schroef vastdraaien
Elektrische boormachine		Boorgaten maken
Diagonale tang		Kabel knippen

Kabels en materialen

Opmerking: Alleen een type 2 mannelijke connector kan worden aangesloten op de EV-oplader socket.

Installatieproces
Installatie-informatie

• Elektrische apparaten mogen alleen worden geïnstalleerd en onderhouden door gekwalificeerde technici. De fabrikant aanvaardt geen verantwoordelijkheid voor problemen die ontstaan als gevolg van installatie door een niet-gekwalificeerd persoon. Een gekwalificeerde technicus is een elektricien met gecertificeerde vaardigheden en kennis met betrekking tot de constructie, installatie en bediening van dit type elektrisch apparaat en die een veiligheidstraining heeft gevolgd om de betrokken gevaren te herkennen en te vermijden.
• Alle toepasselijke lokale, regionale en nationale voorschriften moeten worden toegepast bij het installeren, repareren en onderhouden van dit apparaat.
• De oplader is uitgerust met een 6mA DC lekstroombeveiligingsfunctie die een geautomatiseerde test uitvoert voor de 6mA DC.

• Een goedgekeurde Type A RCBO met aardlekbeveiliging van 30mA en 40A stroomsterkte moet afzonderlijk in de consumenteneenheid worden geïnstalleerd door de installateur.
• De oplader is uitgerust met PEN-foutbeveiliging en een automatisch ontkoppelingssysteem dat voldoet aan de vereisten van BS7671:2018 Amendment 2:2022 722.411.4.1 (iv) de 18e editie van de IET-bedradingsvoorschriften.
• In het geval dat de gebruiksspanning op de oplader tussen de stroomvoerende en neutrale geleiders groter is dan 253 V rms of minder dan 207 V rms binnen 5s., biedt dit apparaat bescherming tegen elektrische schokken door het voertuig elektrisch te ontkoppelen van de stroomvoerende geleiders van de voeding en van de beschermende aarde.
• Het bovenstaande punt impliceert dat de oplader kan worden geïnstalleerd zonder dat er een extra aardingspen nodig is. Als de klant of lokale voorschriften echter vereisen dat er een aardingspen wordt geïnstalleerd (bijvoorbeeld als onderdeel van een geaard systeem), moet deze worden aangesloten op de speciale terminal in de oplader.

Controles vóór installatie

• Zorg ervoor dat de installatieplaats voldoet aan de technische specificaties van de oplader en dat er geen ongecontroleerd gevaar is als gevolg van de installatie van dit apparaat.
• Zorg ervoor dat de locatie van de oplader een goede operationele toegang biedt voor normaal gebruik, reparatie en onderhoud.
• De AC-ingangscomponenten voor de stroomtoevoer op de locatie moeten correct worden uitgerust met de vereiste beveiligingsapparaten voorafgaand aan de installatie van de oplader volgens lokale, regionale en nationale voorschriften.
• Zorg ervoor dat de opladerlocatie een goede netwerkconnectiviteit heeft:
  • Deze oplader ondersteunt alleen 2,4GHz netwerk. Wi-Fi signaalsterkte tussen -50dBm en -60dBm wordt als goed beschouwd.
  • Een 2,4GHz Wi-Fi extender kan nodig zijn als de signaalsterkte lager is dan het bereik van -60dBm tot -80dBm.
  • De Wi-Fi signaalsterkte kan worden gecontroleerd door een Wi-Fi snelheidstest app te gebruiken met een mobiele telefoon.

Installatiegegevens

Montage

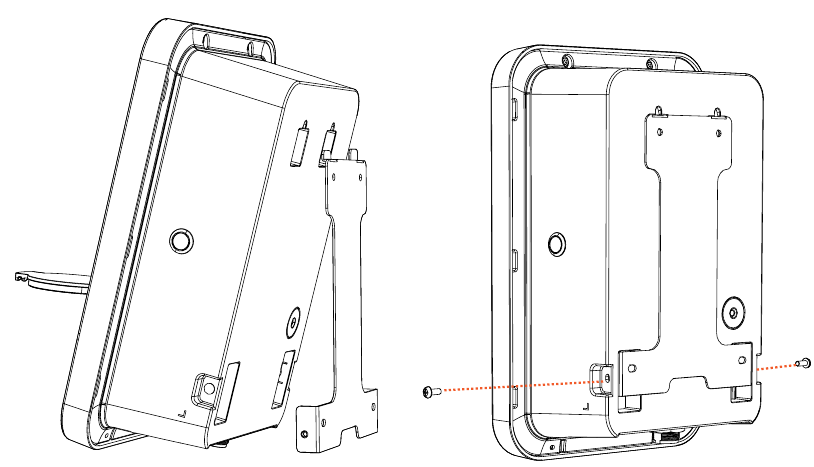

1. Gebruik de meegeleverde montageplaat om de locaties van de gaten te markeren.
2. Boor gaten op de gemarkeerde plaatsen en steek de pluggen in de muur.
3. Steek de schroeven in de montagegaten van de beugel en draai ze vast in de pluggen, waarbij u een opening van 5 mm tussen de schroefkop en de muur laat.


4. Hang de EV-lader aan de twee montageschroeven van de beugel en zorg voor een stevige bevestiging.
5. Draai de schroeven aan beide zijden vast om de EV-lader vast te zetten.

Elektrische bedrading

OPMERKING:

• ZORG ERVOOR DAT DE KLEMMENBLOKKEN IN DE OPEN POSITIE STAAN VOORDAT U DE LADER BEKABELT.
• HET AANBEVOLEN AANDRAAIMOMENT VAN DE SCHROEF IS 2 NM. HET IS AAN TE RADEN EEN ELEKTRISCHE SCHROEVENDRAAIER TE GEBRUIKEN BIJ HET VASTZETTEN VAN DE STROOMKABEL.

Bedrading en CT-klem aansluiting

1. Stroomkabel

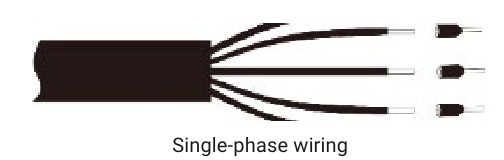

   1. Verwijder een lengte van 40 mm van de kabelmantel en strip de draadisolatie tot een lengte van 8~15 mm.
   2. Krimp de aansluitingen met draadaders zoals weergegeven in de onderstaande afbeelding.


   3. Onderscheid PE, N, L en steek vervolgens de draad in de bijbehorende draadsleuf. Zorg ervoor dat de lijn- en nulkabel correct zijn geïnstalleerd zonder overbending. Te veel gebogen kabels kunnen na verloop van tijd de verbinding losmaken en een kritieke fout veroorzaken.
2. 4G sim installatie
   • Indien 4G vereist is, installeer dan de SIM in de 4G sim poort (Let op: Deze kan vooraf geïnstalleerd zijn).

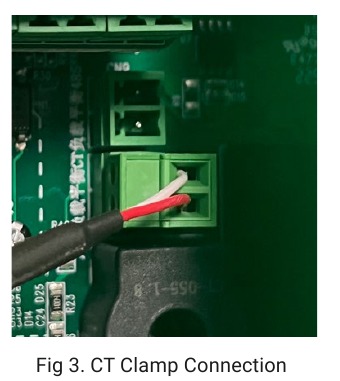

3. CT-klem aansluiting

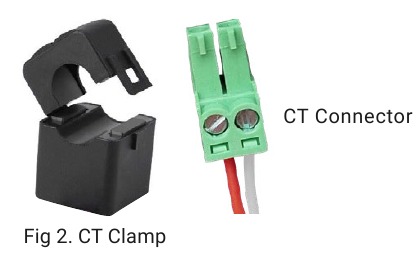

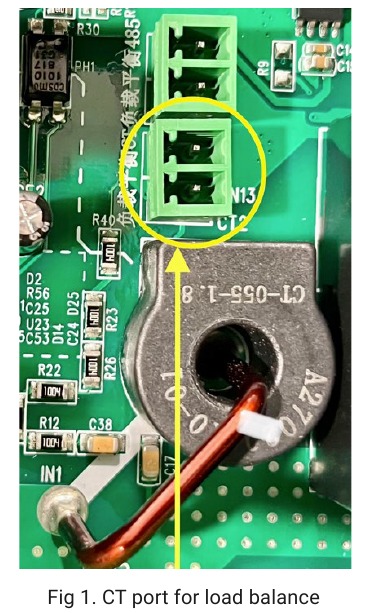

   • Sluit de CT-connector aan op de CT-poort zoals weergegeven in Fig. 3.

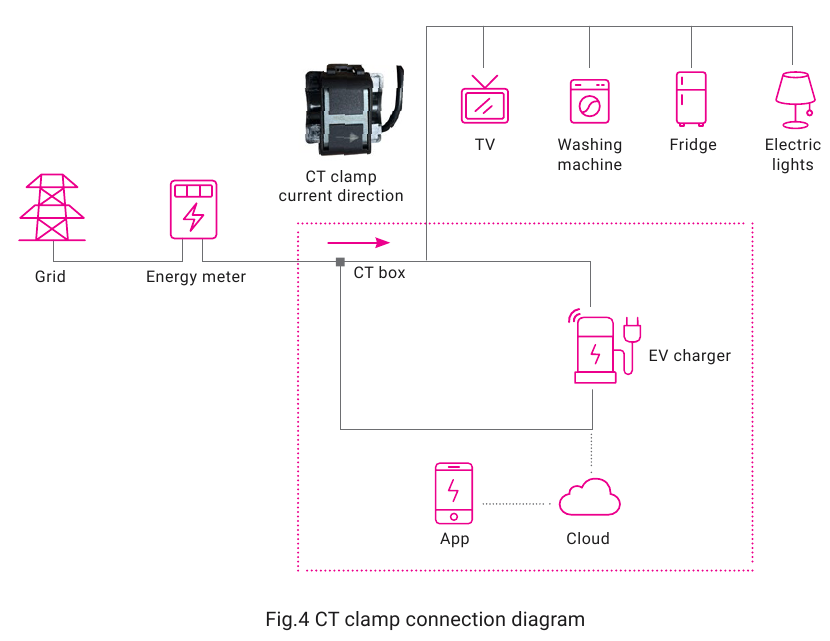

   • Sluit de CT-klem aan op dezelfde fase van de consumentenunit waarop de lader is aangesloten. Zorg ervoor dat deze stap pas wordt uitgevoerd nadat de CT-connector op de lader is aangesloten om elektrische gevaren te voorkomen.

• Zorg ervoor dat de CT-klem stevig is aangesloten met de juiste polariteit, zowel in de lader als in de distributie-eenheid. Controleer de afbeeldingen op de volgende pagina.





Veiligheidscontroles bij het inschakelen

Veiligheidscontroles bij het inschakelen en netwerkconfiguratie
Controles voor het inschakelen
Controleer/hercontroleer de volgende punten voorafgaand aan het eerste inschakelen:

• De locatie van de lader biedt goede toegang tot het normale gebruik, de reparatie en het onderhoud.
• De AC-ingangscomponenten in de voeding op de installatielocatie zijn correct gemonteerd met de vereiste elektrische en mechanische beveiligingscomponenten voorafgaand aan de installatie van de lader.
• Zorg ervoor dat er geen zichtbare schade is aan de elektriciteitskabel en de unit.
• Controleer of de lader correct is geïnstalleerd volgens de instructies in deze handleiding.

Power-on status
Bij het inschakelen van de lader moet de LED-indicator in de stand-by stand staan.

Installatietest (aanbevolen)

Configuratie van de Charger Access Point (AP) pagina
Deze configuratie is van toepassing op een enkele lader met residentiële belasting.
Dit balanceert het energieverbruik en past de laadoutput aan uw elektrische voertuig aan in

1. Vliegtuigmodus
   Zet uw smartphone in de vliegtuigmodus.

2. Opnieuw opstarten

• Herstart de stroom van de lader en zorg ervoor dat de LED een pulserend groen lichtpatroon weergeeft.
• Houd er rekening mee dat de netwerkconfiguratie instelling slechts 15 minuten na het opnieuw opstarten van de stroom toegankelijk is.

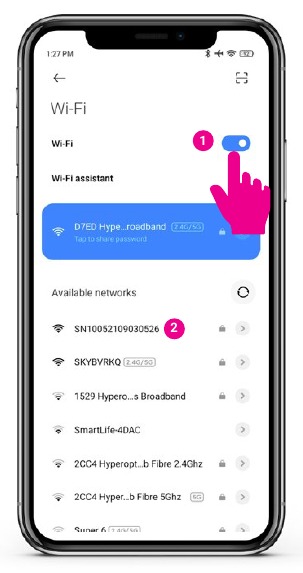

3. Charger Wi-Fi

• Zet de Wi-Fi van uw smartphone aan.
• Selecteer de Wi-Fi hotspot die het serienummer van uw lader bevat (beginnend met SN100...).

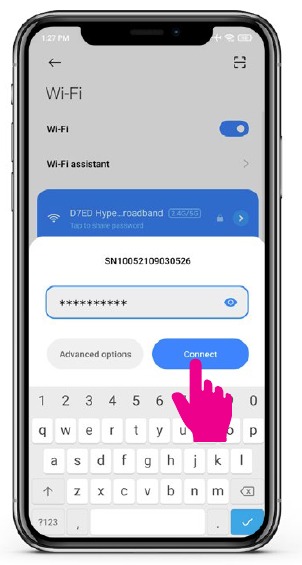

4. Voer het Wi-Fi wachtwoord van de lader in

• Voer het Wi-Fi wachtwoord in dat u kunt vinden op de sticker aan de zijkant van de lader.
• Selecteer 'Connect' (Verbinden).

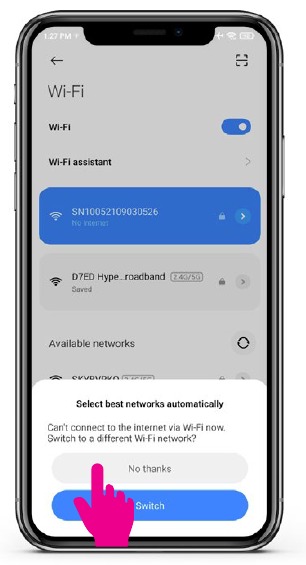

5. Automatic network switch
   Selecteer "No Thanks" (Nee, bedankt) wanneer het pop-up Wi-Fi netwerk bericht verschijnt. De smartphone kan met de lader communiceren zonder internetverbinding.

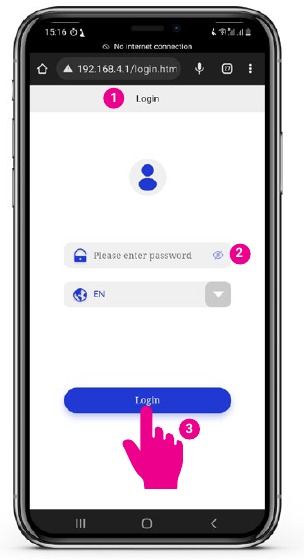

6. Login credentials

• Voer de nummers 192.168.4.1 in uw webbrowser in.
• Voer de viercijferige netwerkpin in vanaf de zijkant van de lader.
• Selecteer 'Login' (Inloggen).

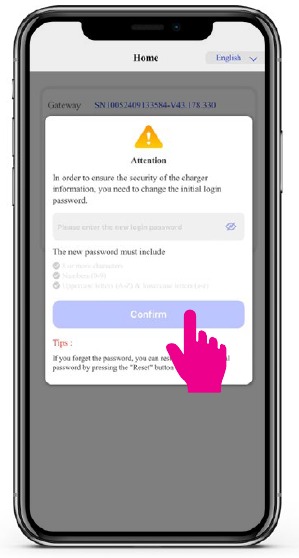

• Voer een nieuw 8-cijferig wachtwoord in, volgens de vereisten, om de 4-cijferige pincode voor toegang tot de laderinstellingen te vervangen.
• Selecteer 'Confirm' (Bevestigen).
• De lader wordt omgeleid naar de inlogpagina, zodat ze kunnen inloggen met hun nieuw bijgewerkte wachtwoord.


RCD test setup (recommended step)
Het testen van de RCD kan ervoor zorgen dat deze goed werkt en biedt schokbescherming in geval van een elektrische fout.
Deze test mag alleen worden uitgevoerd door een gekwalificeerde technicus.

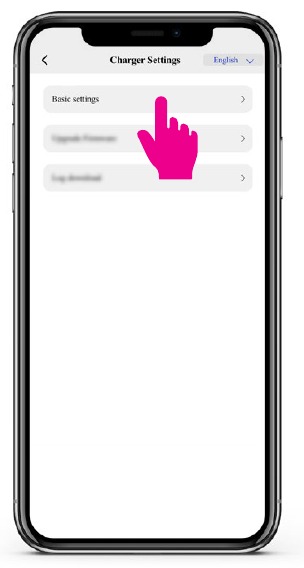

1. Charger AP page login

• Raadpleeg de configuratie van de Charger Access Point (AP) pagina (stappen 1-6).
• Selecteer 'Charger Setup' (Lader instellen).


2. Selecting the charging modes
   Select 'Switch Charging Modes' (Schakel laadmodi).

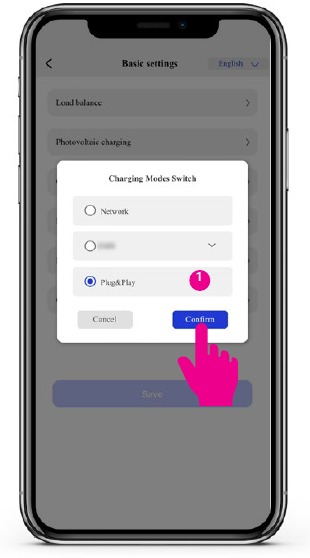

3. Plug & Play mode option
   Deze modus stelt de gebruiker in staat om het voertuig op te laden zonder enige autorisatie.
   Het opladen begint zodra de lader op het voertuig is aangesloten.

• Selecteer 'Plug & Play' mode.
• Bevestigen.
• De lader zal opnieuw opstarten na het wisselen van modus.
  De Plug & Play modus moet worden gebruikt voor RCD testen en mag alleen worden uitgevoerd door een gekwalificeerde technicus.


4. Test setup

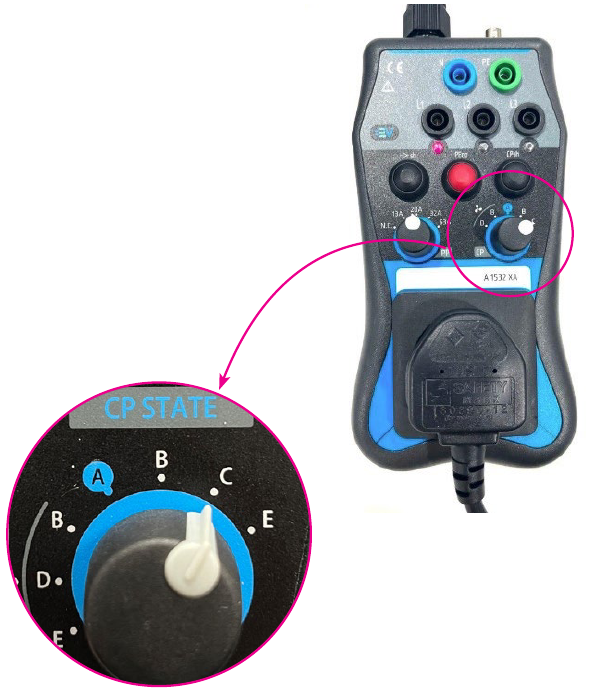

• Sluit de EVSE adapter aan op de lader.
• Sluit de 3-pins stekker van de installatietester aan op de EVSE adapter.
• Een installatietester kan worden gebruikt om de RCD van de lader te testen door de belasting te veranderen.
• Verander de CP-status van de EVSE adapter van 'A' naar 'C' om het opladen te starten.
• Test of de RCD werkt met de installatietester door de belasting te veranderen.

5. EVSE adaptor setup

• De lader is uitgeschakeld wanneer de CP-status van de EVSE adaptor in de 'A' positie staat.
• Verander de CP-status naar 'C' om het opladen te starten.
• Verander de CP-status naar 'A' om het opladen uit te schakelen.


Na het voltooien van alle teststappen (stappen 1-5), schakel deze dan over naar de 'Network' (Netwerk) modus.

Inbedrijfstelling in de Evchargo-app

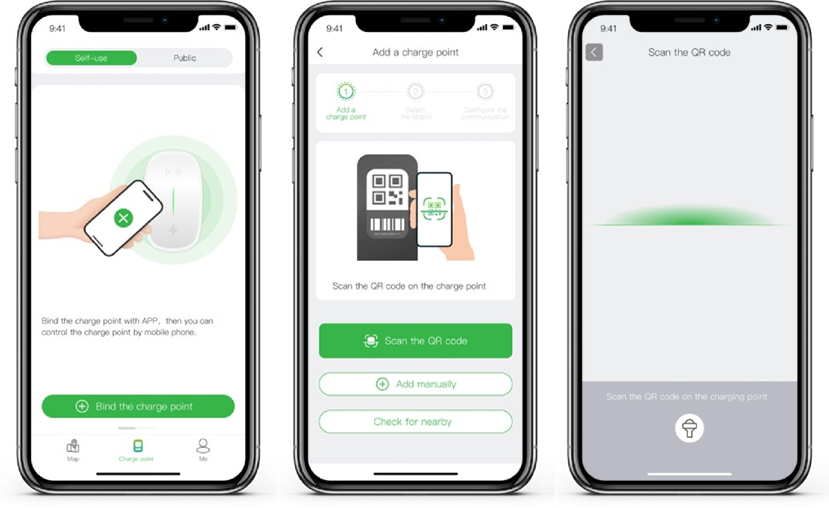

1. a. EVchargo QR-code inbedrijfstelling
   1. Selecteer 'Charge point' (Oplaadpunt) onderaan
   2. Selecteer 'Bind the charge point' (Koppel het oplaadpunt)
   3. Selecteer 'Scan the QR code' (Scan de QR-code)
   4. Scan de EVchargo QR-code aan de zijkant van de oplader/in de verpakking.
   5. Selecteer 'Confirm' (Bevestigen)

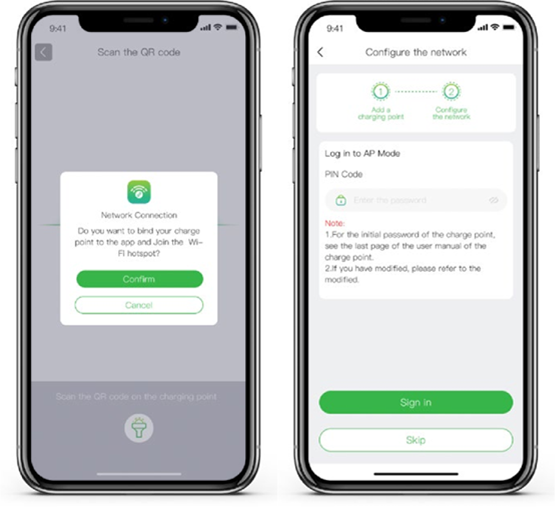

   6. Voer de 4-cijferige pincode in die u aan de zijkant van de oplader/in de verpakking vindt.
   7. Selecteer 'Sign in' (Aanmelden)

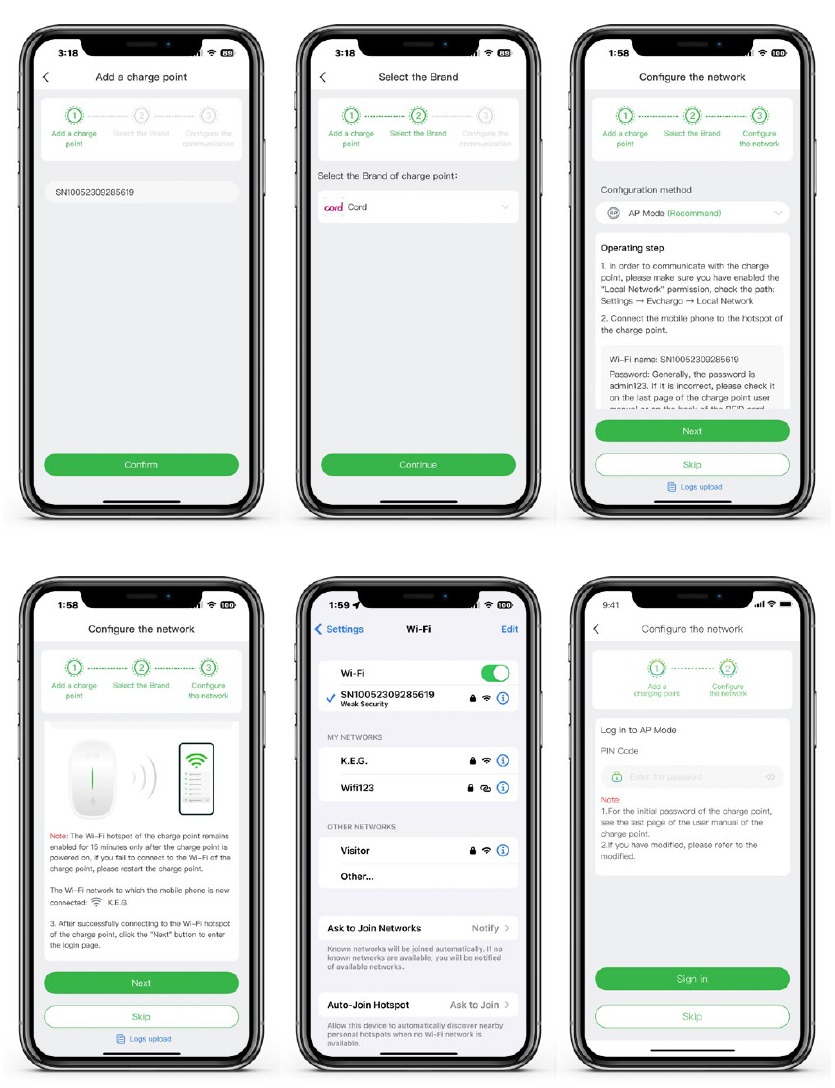

2. Handmatige integratie
   1. Selecteer 'Add manually' (Handmatig toevoegen)
   2. Voer het serienummer van de oplader in de app in
   3. Selecteer het merk 'Cord'
   4. Voer het wifi-wachtwoord van de oplader in dat u aan de zijkant van de oplader/verpakking vindt en maak verbinding met de hotspot van de oplader op de smartphone/laptop.
   5. Ga terug naar de Evchargo-app > Voer de 4-cijferige pincode in die u aan de zijkant van de oplader/in de verpakking vindt.
   6. Selecteer 'Sign in' (Aanmelden)

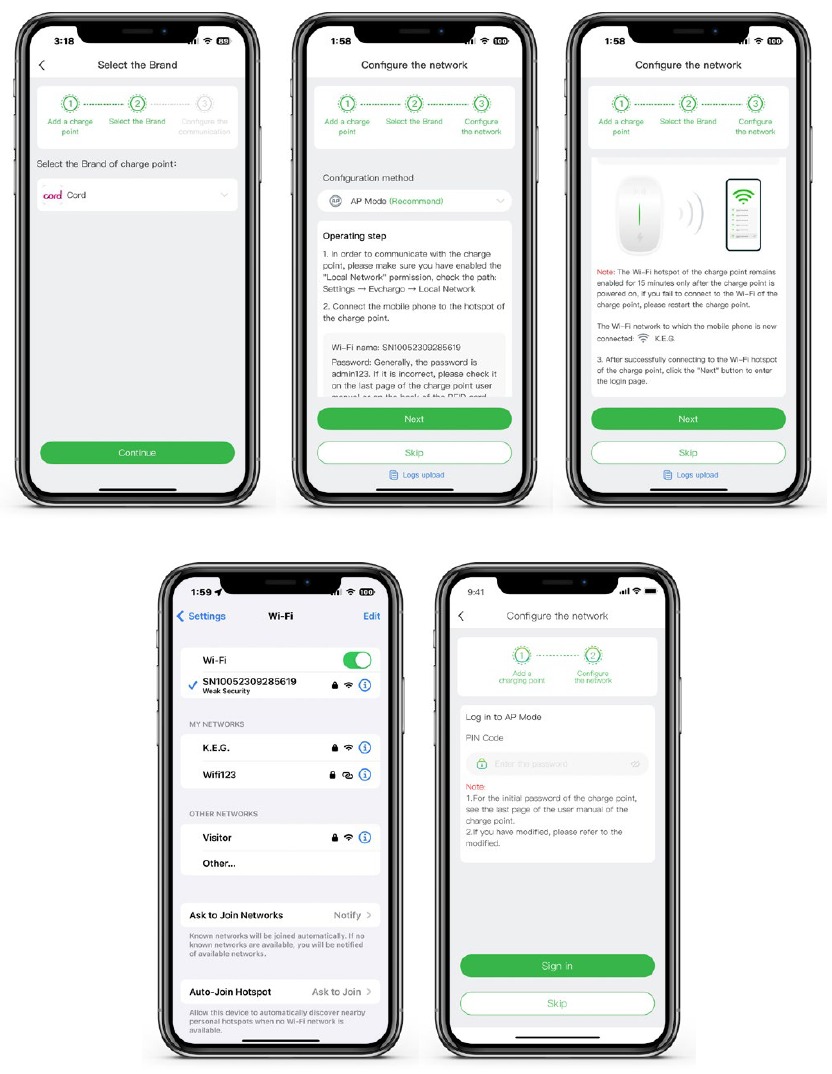

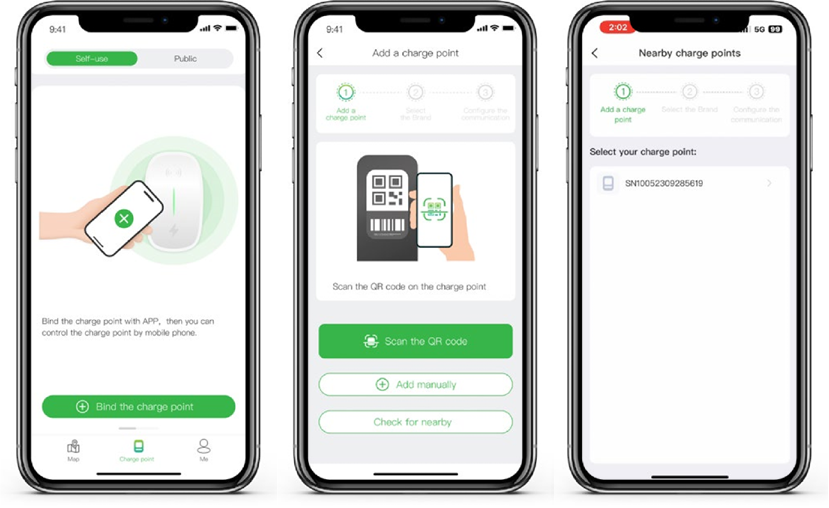

3. Controleren op nabije opladers
   1. Selecteer 'Check for nearby chargers' (Controleren op nabije opladers)
   2. Selecteer het serienummer van de wifi van de oplader in de app
   3. Selecteer het merk 'Cord'
   4. Selecteer AP-modus.
   5. Selecteer de wifi-hotspot van de oplader in de lijst met wifi-hotspots van de smartphone/laptop. (bijv. SN10052....)
   6. Voer het wifi-wachtwoord van de oplader in dat u aan de zijkant van de oplader/verpakking vindt en maak verbinding met de hotspot van de oplader op de smartphone/laptop.
   7. Ga terug naar de Evchargo-app > Voer de 4-cijferige pincode in die u aan de zijkant van de oplader/in de verpakking vindt.
   8. Selecteer 'Sign in' (Aanmelden)

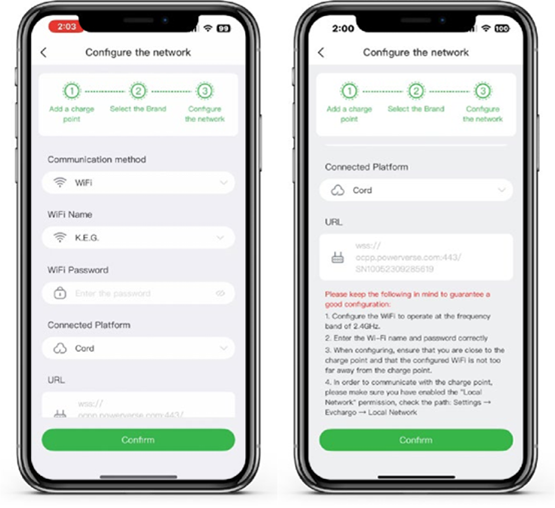

Netwerkinstellingen

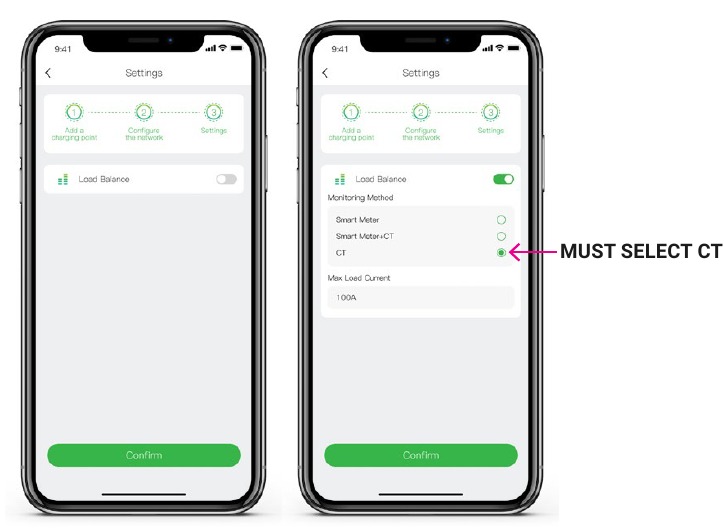

Belastingsverdeling

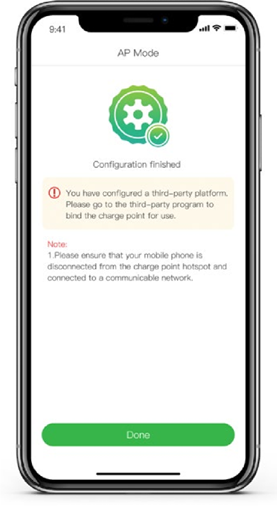

Laatste stap

• De oplader zal opnieuw opstarten en de instellingen opslaan nadat u 'Done' (Gereed) hebt geselecteerd, waarmee de EVchargo-inbedrijfstelling is voltooid.
• Download de Cord EV Charger-app en volg de integratiestappen om te beginnen met opladen.

Gebruikershandleiding Cord EV Charging-app

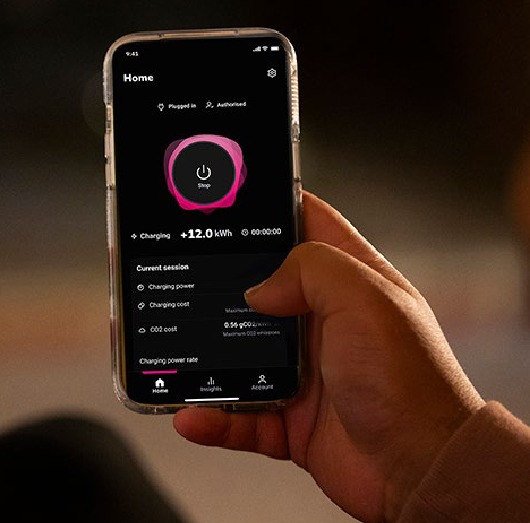

Volg de onderstaande stappen om de Cord EV-app te gaan gebruiken.

1. Download de Cord EV-app uit de Google Store/App Store of door de onderstaande QR-code te scannen.

2. Scan de onderstaande QR-code om de Cord EV-gebruikershandleiding te raadplegen en de stappen te voltooien om te integreren en te beginnen met opladen.



LED-indicatie laadproces

Opladen met app

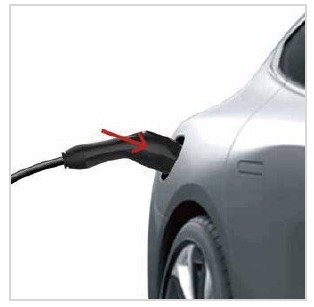

Stand-by	Aansluiten	Opladen
Pulserend groen, 1 seconde aan, 3 seconden uit	Knipperend groen, 200 ms aan, 1 seconde uit, 3 seconden uit, 5 keer, cyclus	Knipperend groen, 200 ms aan, 1 seconde uit, cyclus

Opladen met Plug & Play

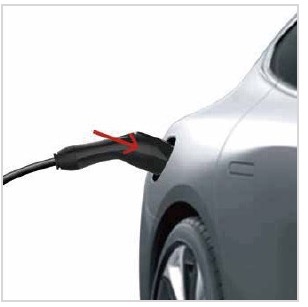

Stand-by	Aansluiten	Opladen
Pulserend groen, 1 seconde aan, 3 seconden uit	Knipperend groen, 200 ms aan, 1 seconde uit, 3 seconden uit, 5 keer, cyclus	Knipperend groen, 200 ms aan, 1 seconde uit, cyclus

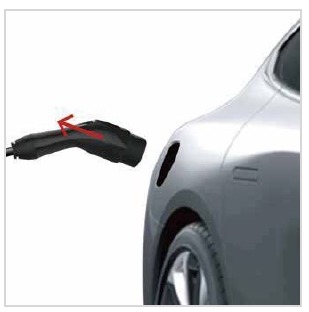

Volledig opgeladen	Stoppen met opladen en loskoppelen
Een continu groen licht geeft aan dat de EV volledig is opgeladen.	Keert terug naar de stand-bymodus nadat het opladen is voltooid.

Opladen met RFID-kaart

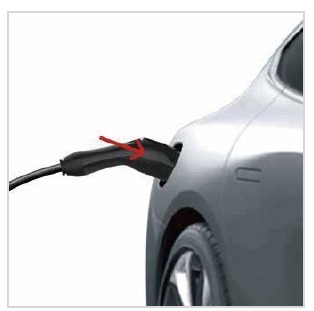

Aansluiten	RFID-kaart gebruiken
Knipperend groen, 200 ms aan, 1 seconde uit, 3 seconden uit, 5 keer, cyclus.	Gebruik de RFID-kaart in de daarvoor bestemde leeszone. Een geel knipperend lampje dat vervolgens groen wordt, bevestigt dat de RFID-kaart succesvol is gelezen en dat het opladen is gestart.

Britse regelgeving voor slimme laadpunten voor elektrische voertuigen

De Britse overheid heeft nieuwe regels en voorschriften ingevoerd met betrekking tot het opladen van elektrische voertuigen om ervoor te zorgen dat consumenten worden beschermd en om de stijgende vraag naar elektriciteit in het land aan te pakken.
De regels zijn van toepassing op de privé-oplader voor elektrische voertuigen die wordt verkocht voor gebruik in een huiselijke of werkomgeving in Groot-Brittannië.
Deze maatregelen zijn ontworpen om de toenemende vraag naar elektriciteit als gevolg van de Britse overgang naar elektrische voertuigen (EV's) te helpen beheren en de beveiligingsprotocollen te verbeteren. De voorschriften zijn als volgt:

• Fase 1 van de Britse regelgeving inzake elektrische voertuigen (slimme laadpunten) van 2021 is op 30 juni 2022 in werking getreden en omvat:
  • Willekeurige vertraging
  • Verlies van toegang tot het communicatienetwerk
  • Standaard laadinstellingen
• In december 2022 is fase 2 van de Britse regelgeving van kracht geworden, nu inclusief ingebouwde cyberbeveiligingsfuncties:
  • Bescherming tegen manipulatie
  • Gebeurtenislogboeken voor gebruikersprivacy en gegevensbescherming

Fase 1

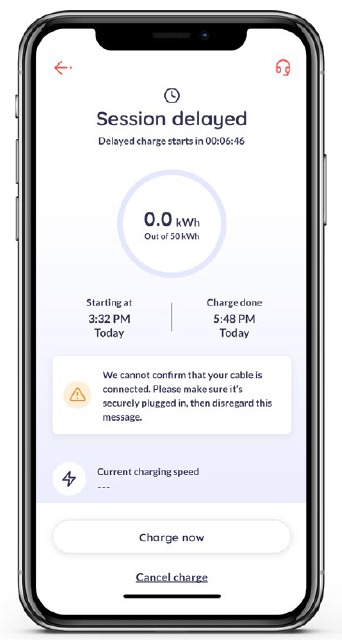

Willekeurige vertraging

• De voorschriften hebben het verplicht gesteld om de functie 'Randomised delay' (willekeurige vertraging) toe te voegen om de stabiliteit van het nationale elektriciteitssysteem te beschermen tegen grote aantallen laders die op exact hetzelfde moment in- of uitschakelen.
• Volgens deze regelgeving zal het starten of stoppen van een oplader onderhevig zijn aan een willekeurige vertraging van maximaal 600 seconden. De gebruiker kan ervaren dat de oplaadsessie niet exact op de geplande tijd start en moet hier rekening mee houden bij het controleren van de oplaadstatus.
• De gebruiker kan deze vertraging in de app overschrijven door direct na het swipen om op te laden bij elk laadmoment de optie "Switch to Charge now" (Nu opladen) te selecteren.

Verlies van toegang tot het communicatienetwerk

• Volgens de Britse regelgeving moet de oplader zo worden geconfigureerd dat hij het voertuig kan opladen, zelfs als de verbinding met het communicatienetwerk verloren gaat. In die situatie is de oplader offline.
• Om de ervaring voor gebruikers te verbeteren, moet de oplader lokale autorisatie van identificatiegegevens ondersteunen.
• De geregistreerde RFID-kaarten kunnen worden gebruikt om het voertuig op te laden, zelfs als de oplader offline is.

Standaard laadschema

• Met de introductie van voorschriften voor slimme laadpunten heeft de Britse overheid een functie voor daluren-opladen opgelegd om de vraag naar elektriciteit tijdens piekuren te beheersen.
• Daluren-opladen staat de gebruiker alleen toe om het voertuig tijdens daluren op te laden. De laders kunnen niet werken van 8.00 uur tot 11.00 uur en van 16.00 uur tot 22.00 uur, wat wordt beschouwd als de piekuren tijdens weekdagen.
• Er zijn geen piekuren in het weekend.

Fase 2
Cyberbeveiliging
Op 30 december 2022 is fase 2 van de UK Smart Charge Points Regulations (Britse regelgeving inzake slimme laadpunten) van kracht geworden, die verschillende versterkte beveiligingsmaatregelen omvat om het bezitten en gebruiken van een EV-lader zo veilig mogelijk te maken.
De functies die belangrijk zijn voor de gebruiker om te weten, zijn als volgt:

• Een "tamper-protection boundary" (manipulatiebeschermingsgrens) is inbegrepen om de interne componenten van de oplader te beveiligen. De oplader registreert snel alle ongeautoriseerde pogingen om er intern toegang toe te krijgen en stelt de geregistreerde eigenaar hiervan op de hoogte.
• De persoonlijke gegevens van de gebruiker kunnen worden verwijderd uit de Cord EV app-app door contact op te nemen met de klantenservice van Cord EV.
• De firmware-updates van de oplader worden gedurende 3 jaar vanaf de aankoopdatum verstrekt.

De volgende maatregelen worden aanbevolen voor de beveiliging van de oplader:

• Verwijder de netwerkpincode van de oplader en bewaar deze op een veilige plaats.
• De Access Point-pagina van de oplader is slechts 15 minuten geopend, waarna de pagina onbereikbaar is als veiligheidsmaatregel.
• Neem onmiddellijk contact op met de Cord-ondersteuning als de oplader een kritieke melding over een beveiligingsincident in de app verzendt.
• Als de gebruiker een melding van de app ontvangt om te upgraden, zorg er dan voor dat de upgrade is geïnstalleerd.
• De RFID-kaarten moeten veilig worden bewaard.
• Zorg ervoor dat het Cord EV-account een sterk wachtwoord heeft.

Probleemoplossing

Indicatorstatus

Foutcode en oplossing

Opmerking: als het probleem zich voordoet, ga dan naar: www.cord-ev.com

Wachtwoord toegangspunt vergeten

Reset het wachtwoord door de onderstaande stappen te volgen:

1. Herstart de oplader
2. Houd de resetknop 10 seconden ingedrukt. Dit herstelt de standaard pincode.
3. Open de AP. Voer de standaard 4-cijferige pincode in die op de sticker van de oplader staat.
4. Voer het nieuwe 8-cijferige wachtwoord in.

Onderhoud

Beveiligingsgebeurtenissen en klantenondersteuning

Beveiligingsgebeurtenissen

Cord klantenondersteuning
Hulp nodig? Neem voor meer ondersteuning contact op met ons
klantenserviceteam.
Telefoon: +44 (0) 330 102 5656
E-mail: hello@cord-ev.com
Bezoek: www.cord-ev.com
www.cord-ev.com/knowledgebase

Veiligheid en waarschuwingen

Bewaar deze instructies. Lees alle instructies voordat u de oplader installeert of gebruikt.

1. Houd de oplader uit de buurt van explosieve of ontvlambare materialen, chemicaliën, dampen en andere gevaarlijke objecten.
2. Houd de oplaadcontactdoos schoon en droog. Als deze vuil wordt, veegt u deze schoon met een schone, droge doek.
3. Raak de contactdoospin niet aan wanneer het apparaat is ingeschakeld.
4. Alleen een gekwalificeerde technicus mag deze oplader installeren. De installatie moet voldoen aan de lokale, regionale en nationale voorschriften.
5. Gebruik de oplader niet als deze zichtbare schade aan het product vertoont, zoals scheuren, schrammen, blootliggende kabels en andere zichtbare defecten, of als er een foutstatus wordt weergegeven. Neem in geval van dergelijke schade onmiddellijk contact op met een gekwalificeerde technicus.
6. Probeer de oplader niet te demonteren, repareren of aan te passen. Neem indien nodig contact op met een gekwalificeerde technicus. Onjuiste bediening zal leiden tot schade aan het apparaat, elektrische lekkage en andere gevaren.
7. Als er een abnormale situatie optreedt, schakel dan onmiddellijk de inkomende stroomtoevoer uit.
8. Zorg er indien mogelijk voor dat de oplader is beschermd tegen bliksem en zware regen.
9. Houd kinderen uit de buurt van de oplader.
10. Gebruik de oplader alleen om uw elektrische voertuig op te laden terwijl het geparkeerd en stilstaat.
11. Onze verpakkingsmaterialen zijn milieuvriendelijk en kunnen worden gerecycled. Recycle de verpakking in de juiste containers. Gooi dit apparaat niet weg bij het huishoudelijk afval. Het moet naar een geschikte faciliteit worden gebracht voor recycling van elektrische en elektronische apparaten. Neem voor meer gedetailleerde informatie over het recyclen van dit apparaat contact op met uw plaatselijke gemeentehuis of uw afvalverwerkingsbedrijf.

Het apparaat kan zich in een elektrisch bekrachtigde toestand bevinden. Er is een risico op schokken en elektrische gevaren. Neem alle waarschuwingen op het apparaat en in de gebruikershandleidingen strikt in acht. De afdekking van de oplader mag alleen worden verwijderd door een gekwalificeerde elektricien.

Referenties

• EV-oplaadoplossingen voor woningen, bedrijven en wagenparken
• Help en advies | Cord elektrische voertuigopladers

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Cord Zero Handleiding

Beschikbare talen
