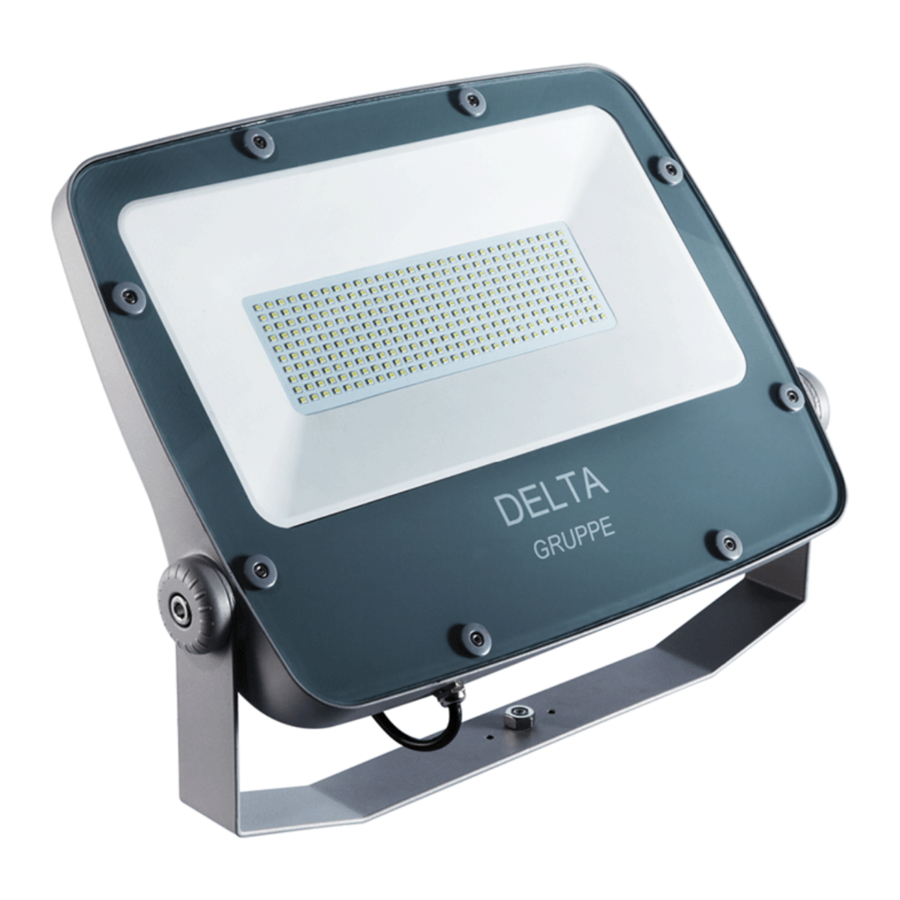

Gruppe Delta Handleiding
ALGEMEEN
* Deze armatuur is ontworpen voor buitenverlichting en mag niet worden gebruikt in ruimtes met beperkte ventilatie of bij hoge omgevingstemperaturen. Het beste resultaat wordt verkregen indien geïnstalleerd en onderhouden volgens de volgende aanbevelingen.
UITPAKKEN
* Deze armatuur is correct verpakt, zodat er geen onderdelen beschadigd zouden zijn tijdens het transport. Inspecteer om dit te bevestigen.
Glas moet worden beschermd tegen oppervlaktebeschadigingen en krassen. Zelfs kleine oppervlakteschade vermindert de breukweerstand tot een fractie van de oorspronkelijke sterkte.
OPMERKINGEN
*De voedingskabel moet een temperatuur van 90°C kunnen verdragen.
*Vermijd de plaatsing van de voedingskabel in de buurt van hete onderdelen.
ONDERHOUD
ER ZIJN GEVAARLIJKE SPANNINGEN AANWEZIG BINNEN DEZE EENHEDEN EN ALLE VOORZORGSMAATREGELEN DIE GEWOONLIJK WORDEN GEBRUIKT BIJ HET HANTEREN VAN HOOGSPANNINGSAPPARATUUR MOETEN IN ACHT WORDEN GENOMEN BIJ HET VERVANGEN VAN LAMPEN OF HET ANDERSZINS ONDERHOUDEN VAN ARMATUREN. HET NEGEREN VAN DEZE WAARSCHUWING KAN LEIDEN TOT ELEKTRISCHE SCHOKKEN EN MOGELIJK LETSEL BIJ DE PERSOON DIE DEZE APPARATUUR INSTALLEERT OF ONDERHOUDT.
Om de hoge efficiëntie van reflectoren en refractoren te behouden, moet periodieke reiniging van de buitenkant van de glazen lens worden ingesteld met een frequentie die afhankelijk is van de lokale omstandigheden. Gebruik een milde zeep of een mild reinigingsmiddel dat in wezen neutraal is (volg de aanbeveling van de fabrikant: PH ongeveer 6 tot 8), niet-schurend en geen gechloreerde of aromatische koolwaterstoffen bevat. Grondig wassen met een zachte doek of indien nodig een borstel. Spoel af met schoon, koud water en veeg droog.
| Materialen/ Afwerkingen | |
| Materiaal behuizing | Hogedruk gegoten aluminiumlegering behuizing |
| Standaard kleur | Grijs |
| Glasbeschermer | Gehard helder glas |
| Kenmerken | |
| Lichtbron | Mid power LED |
| Optische assemblage | IP 66 |
| Ballastcompartiment | IP 66 |
| IK beschermingsgraden | IK 09 |
| Elektrische isolatie | Klasse 1 |
| Naleving | IEC 60598-1, IEC 60598-2-5 |
| Voltage | 100V – 277V / 50-60Hz |
| Vermogenscorrectiefactor | > 0.9 |
| Wattage | 10W - 240W |
| Gewicht | 1.5kg – 10.0kg |
| Kleurtemperatuur (CCT) | 3000k – 6000k |
| Kleurweergave (CRI) | > 70 |
| Levensduur | 50.000 uur (gebaseerd op lichtbron) |
Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd
TECHNISCHE AFMETINGEN
| Wattage | Afmetingen | ||||
| a | b | c | d | e | |
| 10-30W | 220 | 188 | 221 | 245 | 53 |
| 50W | 290 | 221 | 255 | 314 | 68 |
| 80-100W | 391 | 296 | 339 | 432 | 72 |
| 120-150W | 451 | 343 | 402 | 493 | 72 |
| 180-240W | 501 | 381 | 435 | 543 | 88 |
INSTALLATIE
WAARSCHUWING
- De installatie moet worden uitgevoerd door een gekwalificeerde elektricien in overeenstemming met deze instructies en de toepasselijke normen.
- Koppel de netvoeding los voordat u de lichtbron installeert of vervangt.
- Zorg ervoor dat de nominale spanning van de lichtbron compatibel is met de voedingsspanning.
- Zorg ervoor dat de lichtbron compatibel is met de omgevingsomstandigheden waarin deze moet werken.
- Zorg ervoor dat het hoofdcircuit is uitgerust met beveiligingsapparaten.
- De veiligheid van de fitting wordt alleen gegarandeerd door het juiste gebruik van de volgende instructies, dus we raden aan deze te bewaren.
GRUPPE LIGHTING SOLUTION SDN. BHD.
No.9, Jalan Anggerik Mokara 31/60, Kota Kemuning, Seksyen 31,
40460 Shah Alam, Selangor Darul Ehsan, Malaysia.
Tel: 603-5525 4133, Fax: 603-5525 4122, Email: info@gruppelighting.com
Website: www.gruppelighting.com
