Inleiding

INSTRUCTIES VOOR TERUGROEPING
Bewaar deze instructies voor toekomstig gebruik; bewaar ze bij de nieuwe gebruikershandleiding.
Deze reparatieset moet worden gebruikt bij de installatie van de MyFit Zip Air in de volgende configuratie: Harnasmodus: indien geïnstalleerd met ALLEEN een veiligheidsgordel voor de schoot van het voertuig en geen aanlegpunt voor een bovenste bevestigingsriem voor kinderen met een gewicht tussen 11,3 en 18,1 kg: gebruik UITSLUITEND ligstanden 1 en 2. Gebruik GEEN ligstanden 3 en 4. Gebruik GEEN voorste kruisgespstand

LEES ALLE INSTRUCTIES VÓÓR GEBRUIK - Het niet opvolgen van deze waarschuwingen en instructies kan leiden tot letsel of de dood van uw kind.

• Installeer dit autostoeltje ALLEEN in de ligstanden 1 en 2 bij gebruik van de veiligheidsgordel voor de schoot van het voertuig en geen bovenste bevestigingsriem voor kinderen met een gewicht tussen 11,3 en 18,1 kg.
• Zorg er ALTIJD voor dat de LATCH-connectoren veilig zijn bevestigd aan de D-ringen wanneer ze niet in gebruik zijn.
• Controleer of de LATCH-riemen plat liggen en goed aansluiten op de zijkanten van het kinderzitje wanneer ze zijn opgeborgen.

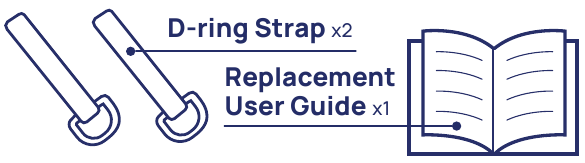

DEZE REPARATIESET BEVAT:


Gooi de originele gebruikershandleiding (IS0176E_02) weg en vervang deze door de meegeleverde gebruikershandleiding.

Instellen

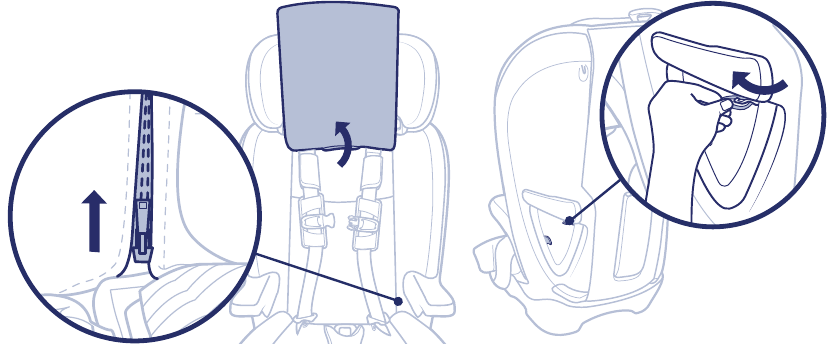

1. Maak de borstclip los en til de Zip-On hoofdsteun omhoog. Rits vervolgens de zijkant van het zitkussen open. Haak de elastische riem los van de bovenste haak.

   Zorg ervoor dat de LATCH-riemen plat tegen de rugleuning liggen.

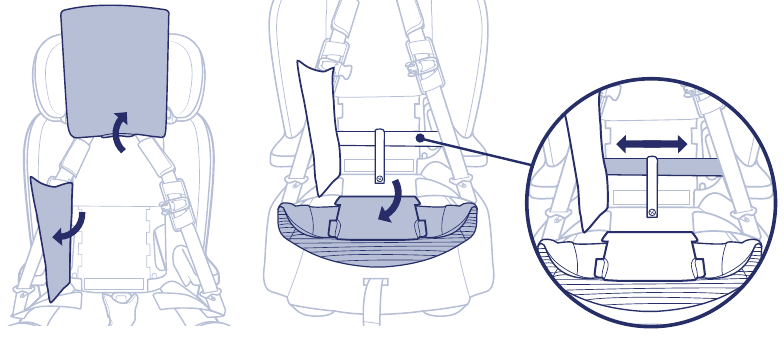

2. Til het rugleuningkussen op en vouw de rugleuning weg. Trek het onderste zitkussen en de opbergbekleding naar voren om het LATCH-opbergvak te vinden. Verwijder beide LATCH-riemen.

   De SuperCinch® LATCH-aanspanriem (2e trekken) en de LATCH-afstelriem (1e trekken) moeten volledig zijn uitgeschoven.

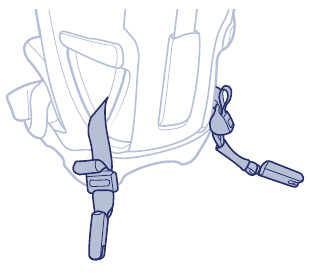

3. Haal de LATCH-connectoren achter de bekleding van de stoel door en via de zijopeningen aan de rugleuning, zoals afgebeeld.

4. Herhaal stap 1a in OMGEKEERDE volgorde om de LATCH-connectoropslag te sluiten en alle zitkussens te vervangen.

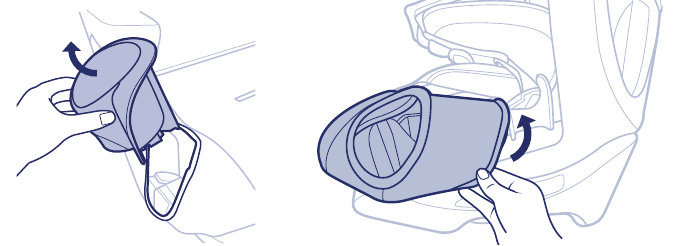

1. Druk op de knop aan de onderkant van de bekerhouder en til deze omhoog om hem te verwijderen. Til vervolgens de bekleding van de onderkant van het bekerhouderframe. Herhaal deze stap voor de andere kant.

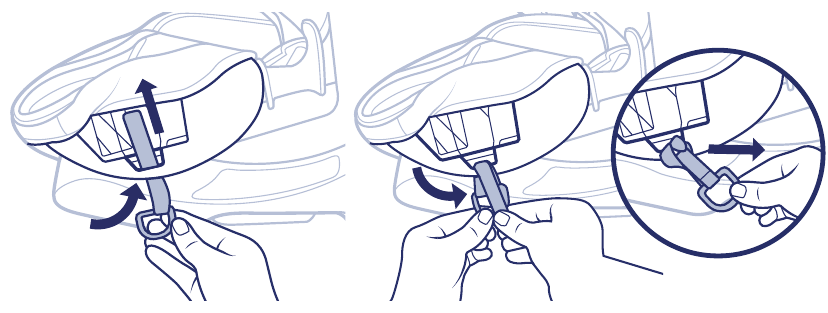

2. Neem een D-ringriem, schuif de riem achter en door de uitsparing in het autostoeltje. Open de lus en rijg de D-ring erdoor. Trek de D-ring stevig naar beneden en schuif deze naar de achterkant van het autostoeltje. Herhaal stap 2b voor de andere kant.

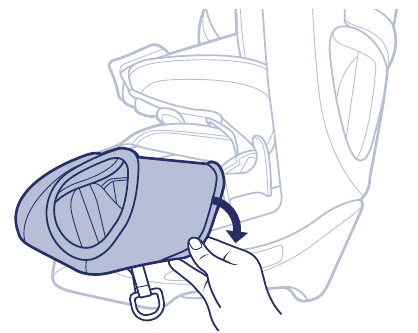

3. Plaats het zitkussen terug rond de onderkant van het bekerhouderframe. Zorg ervoor dat de D-ring zich buiten het zitkussen bevindt. Herhaal deze stap voor de andere kant.

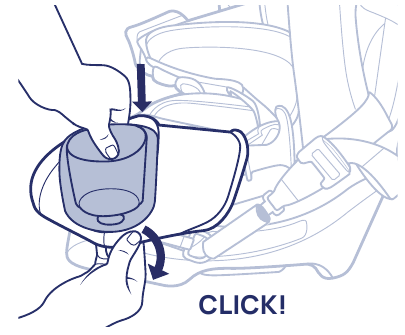

4. Bevestig BEIDE bekerhouders opnieuw. Mogelijk moet u aan de onderkant van het zitkussen trekken terwijl u op de bekerhouder drukt.


Zorg ervoor dat de rode knop op de LATCH-knop naar buiten is gericht en dat er geen verdraaiingen in de riemen zitten.

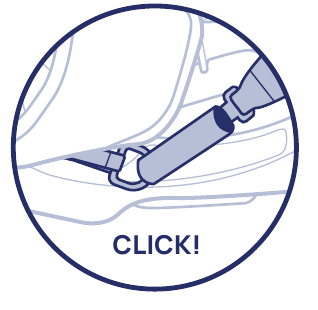

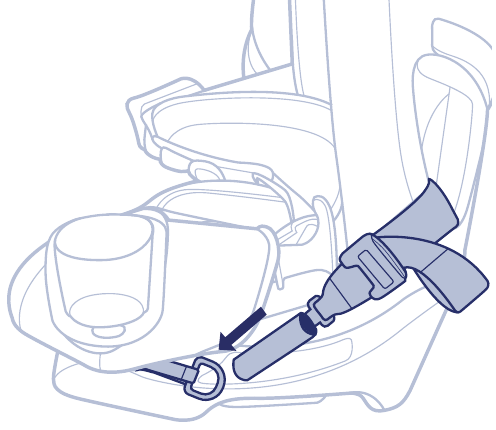

3. Zorg ervoor dat de rode knop op de LATCH naar buiten is gericht en verbind de LATCH met de D-ring. Herhaal stap 3 voor de andere kant, zodat BEIDE LATCH-riemen zijn verbonden met de D-ringen.



Draai de LATCH-riemen NIET te strak aan.

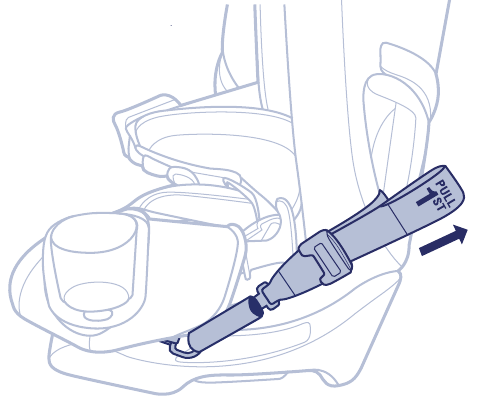

1. Trek aan de LATCH-afstelriem (1e trekken) om deze goed tegen het autostoeltje te laten aansluiten. De overtollige riem kan achter de LATCH-connector en het autostoeltje worden weggestopt.

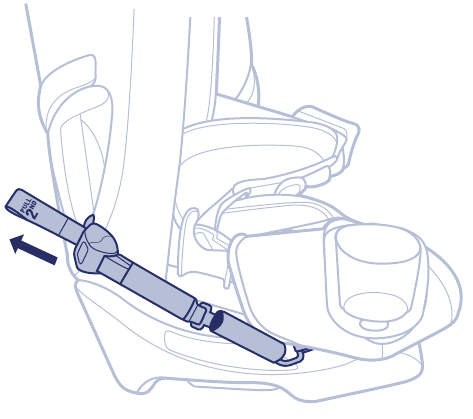

2. Trek aan de SuperCinch® LATCH-aanspanriem (2e trekken) om deze goed tegen het autostoeltje te laten aansluiten. De overtollige riem kan achter de LATCH-connector en het autostoeltje worden weggestopt.
