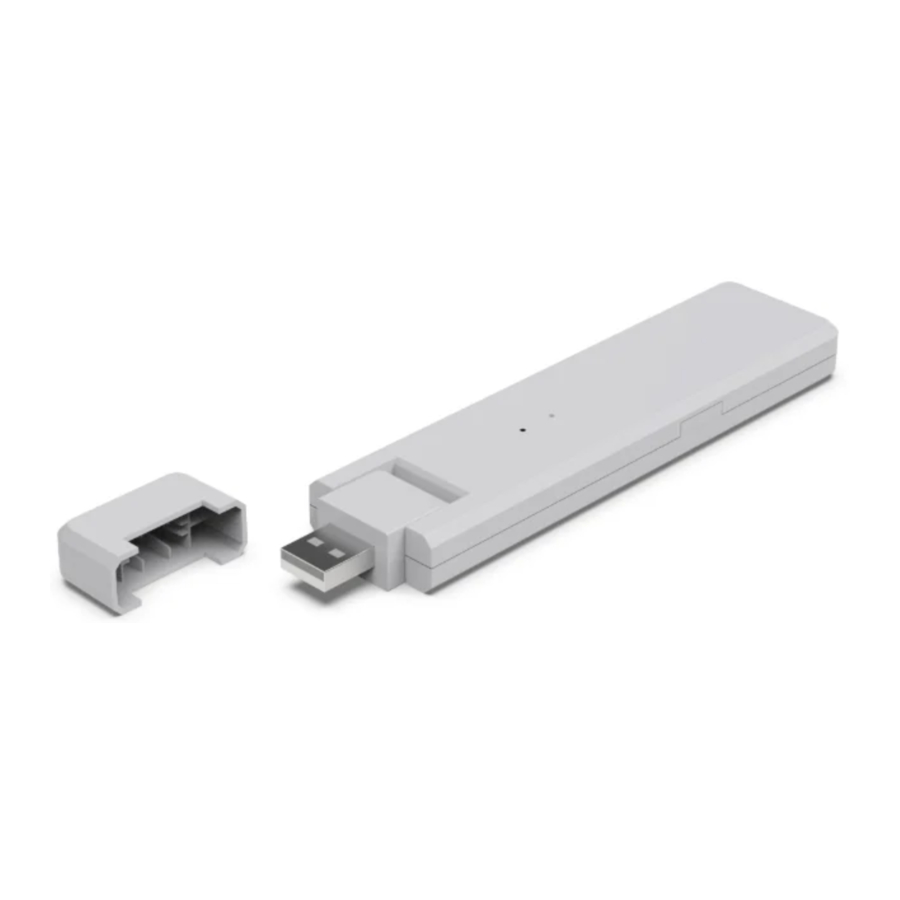

Hoymiles DTU-WLite Handleiding

Over het Hoymiles micro-omvormersysteem

De micro-omvormer
Deze zet de DC-uitvoer van zonnepanelen om in AC-vermogen dat voldoet aan het elektriciteitsnet. Hij stuurt de uitvoerinformatie van PV-panelen en de werkingsgegevens van de micro-omvormers naar de DTU, wat de hardwarebasis is van bewaking op paneelniveau.
Met een conversie-efficiëntie tot 96,7% en een MPPT-efficiëntie tot 99,9% behoren de micro-omvormers van Hoymiles tot de hoogwaardige micro-omvormers ter wereld.

De DTU
De DTU is een belangrijk onderdeel van het Hoymiles micro-omvormersysteem. Het fungeert als de communicatiegateway tussen de Hoymiles micro-omvormers en de S-Miles Cloud (Hoymiles Monitoring Platform). De DTU communiceert draadloos met de micro-omvormers via 2,4 GHz Proprietary RF (Nordic) en verzamelt de werkingsgegevens van het systeem. Ondertussen maakt de DTU verbinding met het internet via de router en communiceert met de S-Miles Cloud. De werkingsgegevens van het micro-omvormersysteem worden via de DTU naar de S-Miles Cloud geüpload.

De S-Miles Cloud (Hoymiles Monitoring Platform)

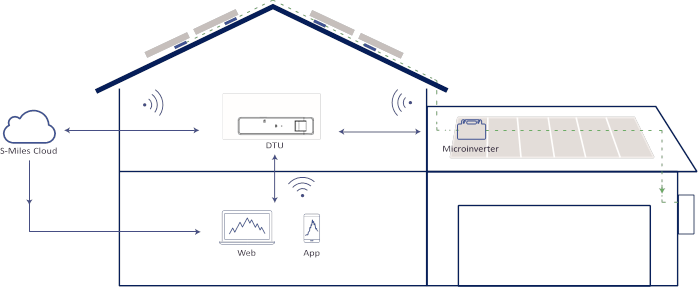

Deze verzamelt de werkingsgegevens en de status van de micro-omvormers in het systeem en biedt bewaking op paneelniveau voor gebruikers en onderhoudspersoneel. Het volgende diagram toont de werking van het Hoymiles micro-omvormersysteem.

DTU-installatie Systeemcapaciteit

De DTU kan maximaal vier enkele units, twee-in-1 units of één 4-in-1 units bewaken. Als de communicatie tussen de DTU en de micro-omvormers wordt gehinderd door installatieomstandigheden, kan het aantal PV-panelen dat de DTU kan bewaken worden verminderd.

Vereiste basisvoorwaarden
Voordat u de DTU installeert, moet u ervoor zorgen dat de locatie aan de volgende eisen voldoet:

• Installeer de DTU in de buurt van de router.
• Stabiele internetverbinding.
• De rechte afstand tussen de DTU en de micro-omvormer moet minder dan 5 meter zijn.
• De locatie moet zich één meter boven de grond en 0,8 meter van de hoeken bevinden.

Milieu-eisen voor DTU-installatie:

• Uit de buurt van stof, vloeistof, zuren of corrosief gas.
• De temperatuur moet tussen -20ºC en 55ºC liggen.

Afmetingen

Interface-indeling

Lokale installatie-assistent
De lokale installatie-assistent is een nieuwe functie die is geïntegreerd in de DTU-WLite. Download de S-Miles Cloud Installer App voor gebruik.

De DTU-WLite is verbeterd ten opzichte van de vorige generaties DTU-producten en is ontwikkeld met deze nieuwe functie waarmee de installateur het volgende kan doen:

1. Voltooi de Wi-Fi-configuratie in één stap.
2. Bekijk hoeveel micro-omvormers onder deze DTU goed werken (en de details voor elke micro-omvormer) en hoeveel er abnormaal zijn (en de details voor elke micro-omvormer) in één oogopslag via de algehele statusindicatie van de omvormer van de installatie.
3. Voeg een verbindingsstatus toe, die de signaalsterkte weergeeft tussen elke micro-omvormer met aangesloten DTU, zodat de installateur de DTU-installatielocatie dienovereenkomstig kan aanpassen. Deze functie vereenvoudigt de DTU-installatie en voorkomt een tweede bezoek voor de installateur als gevolg van slechte verbindingen tussen de DTU en bepaalde micro-omvormers.

Opmerking: Raadpleeg de S-Miles Cloud (App) gebruikershandleiding voor meer details.

Installatievolgorde van het systeem

DTU-installatieprocedure

1. Installeer de PV-panelen en micro-omvormers. Raadpleeg de gebruikershandleiding of snelstartgids van de micro-omvormer voor gedetailleerde installatiestappen.
2. Lokaliseer de DTU. De maximale communicatieafstand van Hoymiles DTU is 150 m in open ruimte. De muren, daken of andere obstakels ertussen beïnvloeden het signaal en verminderen de communicatieafstand in werkelijke installaties.
   Het bereik van signaalreductie voor mogelijke obstakels op de locatie wordt hieronder weergegeven:

Daarom moet de DTU zo dicht mogelijk bij de micro-omvormers op de locatie worden geplaatst om een goede communicatie tussen de DTU en de micro-omvormers te garanderen.

3. Installeer de DTU.
   Sluit de DTU aan op de adapter en steek deze in het stopcontact (Afbeelding 1).
   Als u een stekkerdoos gebruikt, zorg er dan voor dat deze minstens 1 meter boven de grond is geplaatst en probeer de DTU in een hoek van 90 graden loodrecht op de grond te installeren (Afbeelding 2).


   Opmerking: Om signaalinterferentie te voorkomen, mag u de DTU niet rechtstreeks boven metaal of beton installeren.
4. Schakel de DTU in.
   Zodra de DTU is ingeschakeld, knippert de indicator gedurende 30 seconden om de beurt rood, groen en blauw.

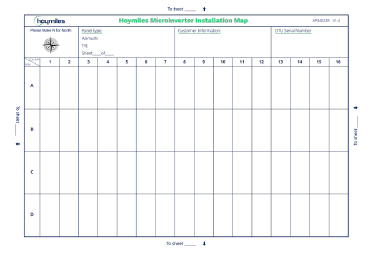

5. Voltooi de installatiekaart.

1. Verwijder het serienummerlabel van de DTU en plaats het op de installatiekaart.

2. Voltooi de installatiekaart.


Installatie aanmaken in S-Miles Cloud

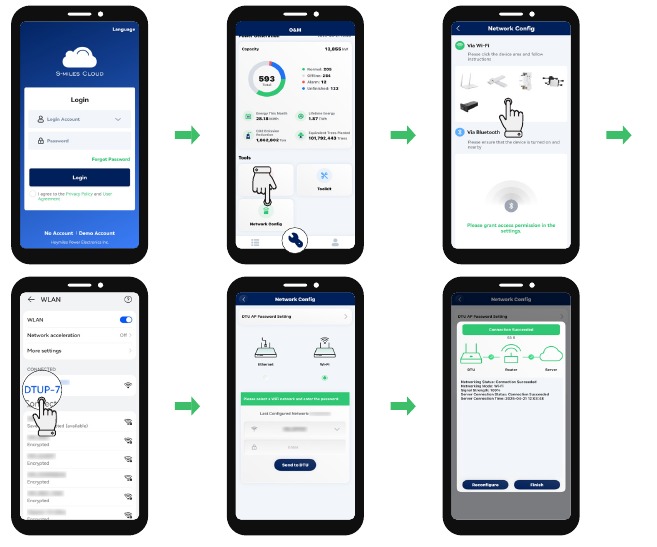

1. Breng een internetverbinding tot stand.
   Opmerking:

• De schermafbeeldingen in deze handleiding zijn alleen ter referentie. De werkelijke schermen kunnen variëren.
• De netwerknaam van de DTU bevat "DTU/DTUP/DTUL" gevolgd door de laatste acht cijfers van het product SN en is standaard wachtwoordvrij.
• Stel de router in op de 2,4 GHz-band. Schakel de 5 GHz-band niet in.

1. Open en log in op S-Miles Installer met uw inloggegevens.
2. Tik op > Network Config .
3. Volg de aanwijzingen om de netwerkverbinding te configureren.

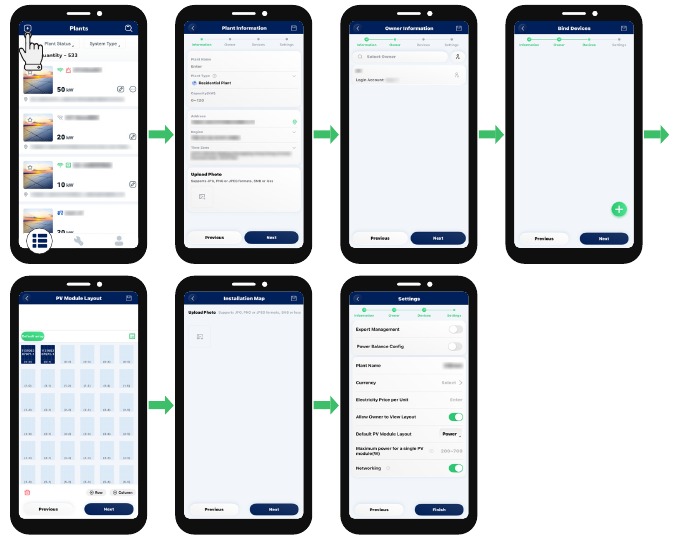

2. Voeg een installatie toe.

1. Tik op > .
2. Volg de aanwijzingen om de vereiste informatie in te vullen.


Klantlogin

1. Download S-Miles Installer door de QR-code te scannen.

2. Open de app en log in met het account dat door de installateur is ingesteld.
3. Wacht ongeveer 5 minuten totdat de gegevens zijn geüpload. Dan kunnen klanten alle details bekijken.
   Opmerking: Klanten kunnen de details van de micro-omvormer ook bekijken op S-Miles Cloud Web op global.hoymiles.com.

Plantgegevens bekijken

U kunt de plantgegevens bekijken in de app of op het web.

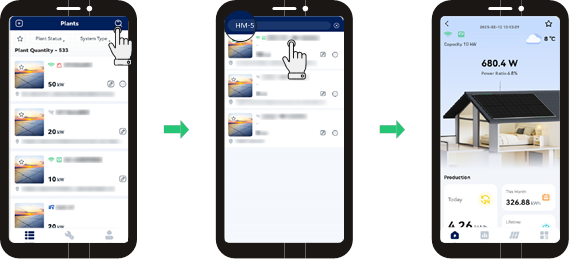

Bekijken in de app

1. Open de app, Tik op.
2. Zoek de gewenste plantnaam en tik erop om naar de startpagina van de plant te gaan.

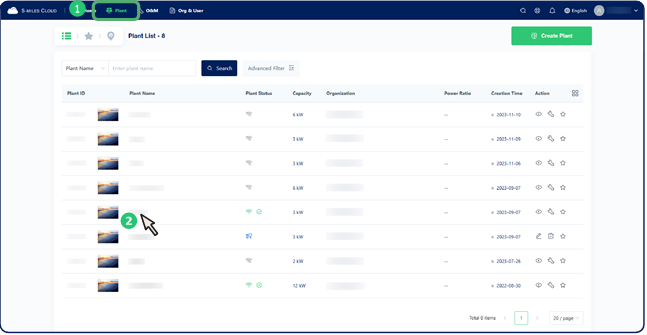

Bekijken op het web

1. Ga naarglobal.hoymiles.com.
2. Klik op Plant (Plant) in de navigatiebalk.
3. Zoek de doelplant en klik op de naam om het plantdashboard te openen.


LED-indicatorstatus

Probleemoplossing

Opmerking:

• Als de DTU is verbonden met wifi en de blauwe indicator oplicht, kunt u de plant aanmaken.
• Als de DTU niet is verbonden met wifi en de indicator afwisselend rood en blauw knippert, verbindt u de DTU opnieuw met de wifi.

Datasheet

* Dit is afhankelijk van de installatieomgeving.

Belangrijke veiligheidsinformatie

Lees dit eerst
Deze handleiding bevat belangrijke instructies voor het installeren en onderhouden van de Hoymiles Data Transfer Unit (DTU).

Veiligheidsinstructies

Symbool	Gebruik
	Geeft gevaarlijke situaties aan die kunnen leiden tot dodelijke elektrische schokken, andere ernstige lichamelijke letsels of brandgevaar.
	Geeft aanwijzingen aan die volledig moeten worden begrepen en volledig moeten worden opgevolgd om mogelijke veiligheidsrisico's te vermijden, waaronder schade aan apparatuur of persoonlijk letsel.
	Geeft aan dat de beschreven handeling niet mag worden uitgevoerd. De lezer moet stoppen, voorzichtig zijn en de uitgelegde handelingen volledig begrijpen voordat hij verdergaat.

• Houd er rekening mee dat alleen professionals de DTU mogen installeren of vervangen.
• Probeer de DTU niet te repareren zonder goedkeuring van Hoymiles. Als de DTU beschadigd is, stuur de DTU terug naar uw installateur voor reparatie/vervanging. Het demonteren van de DTU zonder goedkeuring van Hoymiles maakt de resterende garantieperiode ongeldig.
• Lees alle instructies en waarschuwingen in de technische specificaties zorgvuldig door.
• Gebruik Hoymiles-producten niet op een manier die niet wordt aanbevolen door de fabrikant. Dit kan de dood of letsel van personen of schade aan de apparatuur veroorzaken.

Opmerking: De nominale frequentie en het zendvermogen dat door de radio wordt gebruikt, worden hieronder weergegeven.

Doelgroep
Deze handleiding is uitsluitend bedoeld voor gebruik door professioneel installatie- en onderhoudspersoneel.

Contactinformatie
Als u technische vragen heeft over onze producten, neem dan contact op met uw systeeminstallateur of distributeur. Als verdere ondersteuning nodig is, neem dan contact op met de ondersteuning van Hoymiles op www.hoymiles.com.

Overige informatie
Productinformatie kan zonder voorafgaande kennisgeving worden gewijzigd. De gebruikershandleiding wordt regelmatig bijgewerkt, raadpleeg de officiële website van Hoymiles op www.hoymiles.com voor de nieuwste versie.
