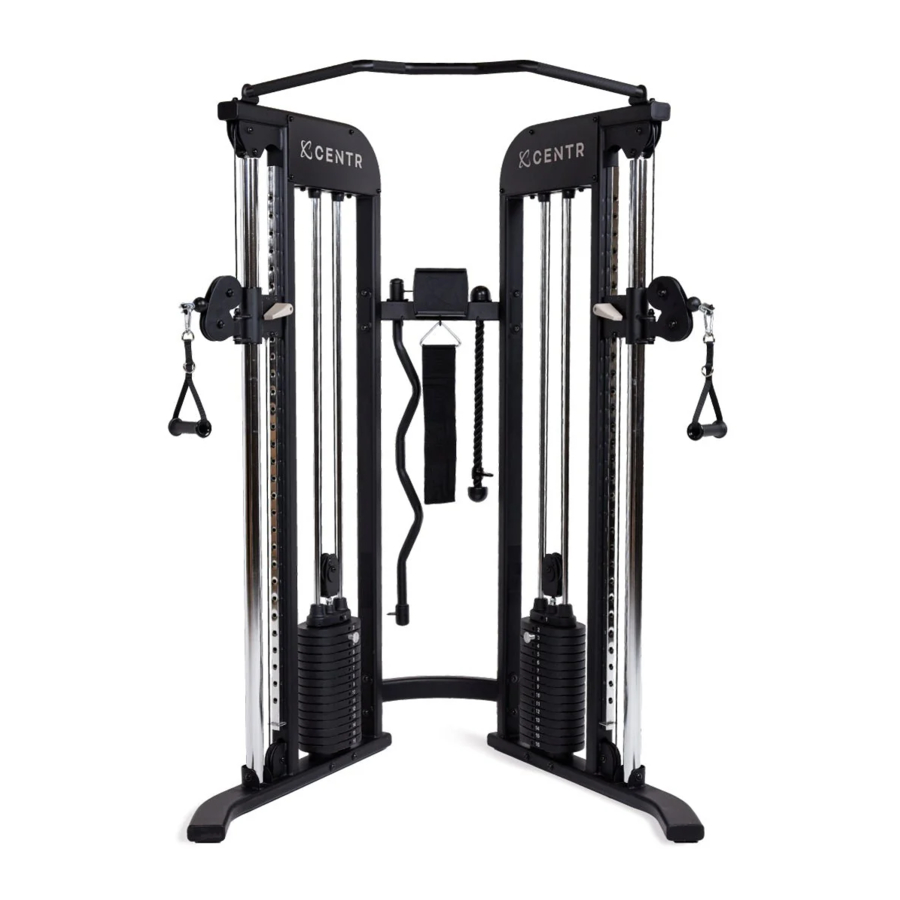

CENTR 2, FTX.3 handleiding

WELKOM

Welkom bij Centr en bedankt voor uw aankoop. We zijn blij u te mogen verwelkomen. Inspecteer uw product en neem onmiddellijk contact met ons op als er iets ontbreekt of beschadigd is.
Uw apparatuur wordt ook geleverd met toegang tot het digitale lidmaatschap van Centr, waarmee u tools ontgrendelt die uw actieve levensstijl en welzijn stimuleren. Het Centr-welzijnssysteem stemt uw beweging, maaltijden en geest af op deskundige programma's en advies die zijn gemaakt om samen te werken om u de beste resultaten en levenslange gezonde gewoonten te bieden. Kom in beweging met onbeperkte manieren om uw routine te stimuleren en uw doelen te bereiken!

HULP NODIG? WIJ STAAN VOOR U KLAAR.
AMERIKAANSE KLANTEN
Als u vragen of problemen heeft met uw apparatuur, neem dan contact op met onze Amerikaanse klantenservice.
Ondersteuning wordt geboden in het Engels en Spaans.

E-MAIL
service@centr.com

TELEFOON
877-738-1729 (alleen VS)
+1 714-738-1729 (wereldwijd)
Ma-vr 8.00-17.00 uur PT - UTC-7h/8
*Ondersteuning wordt geboden in het Engels en Spaans*

WERELDWIJDE KLANTEN (BUITEN DE VS)
Als u vragen of problemen heeft met uw apparatuur, neem dan contact op met de winkel waar u uw aankoop heeft gedaan.

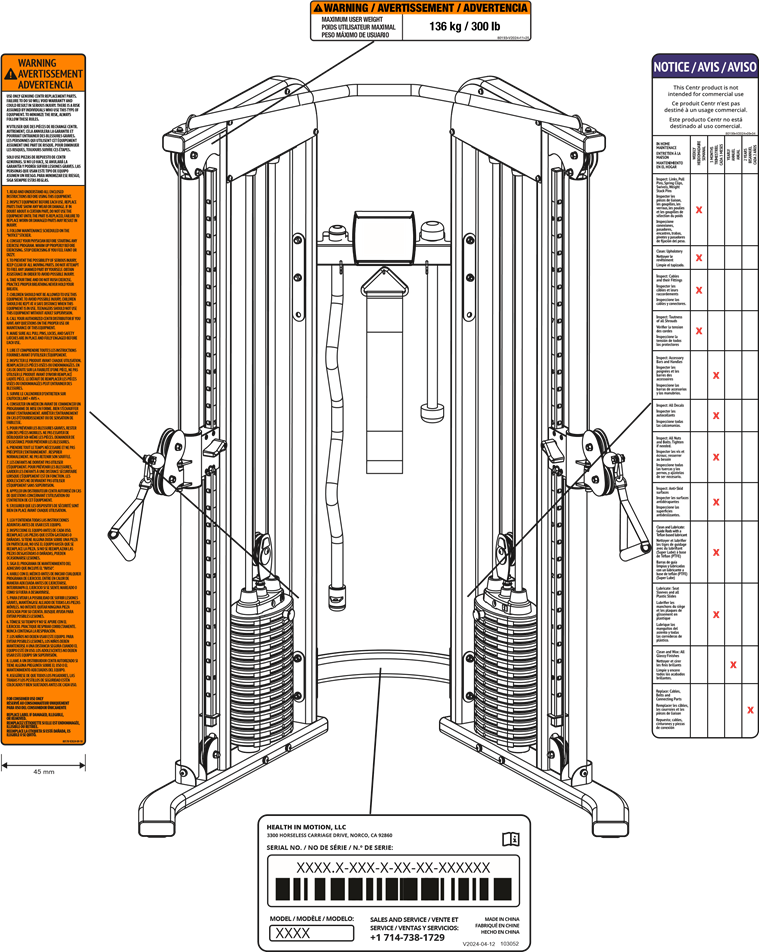

PLAATSING VAN DE STICKER

MONTAGE-INSTRUCTIES FUNCTIONELE TRAINER

OPMERKING: VERWIJDER VOOR MONTAGE DE MOER EN SLUITRING VAN DE BOUT.

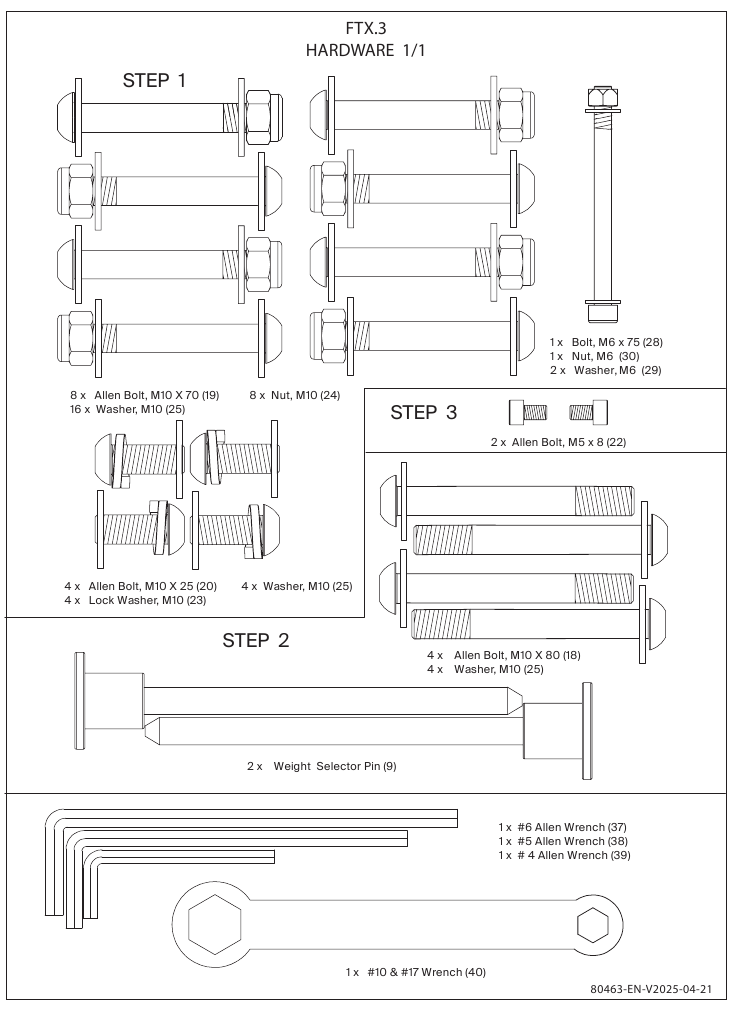

1. 1. Draai de moeren en bouten pas vast als u daartoe de opdracht krijgt. Gereedschap dat nodig is voor de montage:#6 inbussleutel (37) en #5 inbussleutel (38), #10 & #17 steeksleutel (40).
   2. Plaats de onderste dwarsbalk(#4) tussen de rechter- en linkerstations (#1 & #2) in het midden van de overspanning.
   3. Bevestig één uiteinde van de onderste dwarsbalk aan het rechterstation. Zet hem vast met twee M10 x 70 inbusbouten(#19), vier Ø 10 sluitringen (#25) en twee M10 borgmoeren (#24). Herhaal dezelfde procedure om de andere kant te installeren.
   4. Herhaal procedureB & C om de bovenste dwarsbalk (#5) te installeren.
   5. Plaats de optrekstangconstructie(#3) bovenop de rechter- en linkerstations.
   6. Zet elk uiteinde vast met twee M10 x 25 inbusbouten(#20), twee Ø 10 "borgringen (#23) en Ø 10 sluitringen (#25).
   7. Plaats de tablethouder op de houder en zet hem vast met een M6x75 mm inbuskopschroef(#28) en M6 borgmoer (#30), met aan beide zijden M6 sluitringen (#29). Draai de hardware vast totdat de tablethouder zijn positie vasthoudt, maar nog steeds met de hand omhoog en omlaag kan worden gekanteld.
   8. Draai alle geïnstalleerde moeren en bouten goed vast.


1. Gereedschap dat nodig is voor de montage:#6 inbussleutel (37) en #10 & #17 steeksleutel (40).
2. Installeer geleidestangen(#7) in de gaten aan de onderkant van het frame met behulp van M10 x 80 inbusbouten(#18) en Ø 10 veerringen (#25). Vastdraaien.
3. Installeer rubberen bumpers(#16) op elke geleidestang (#7). Schuif vijftien gewichtsplaten van 10 lb (#10) vanaf de bovenkant van de geleidestangen (#7) naar beneden tot aan de rubberen bumpers (#16). Zorg ervoor dat de uitsparing van de gewichtssticker naar de binnenkant van de machine is gericht en dat de pads van het gewicht naar beneden wijzen. Zie het onderstaande voorbeeld:

4. Verwijder de twee M10 x 20 inbusbouten(#21), Ø 10 veerringen (#23) en Ø 10 sluitringen (#25) die in de fabriek voorgemonteerd zijn om de geleidestangbeugel (#6) vast te houden. Schuif de selectorstangconstructie (#8) op de geleidestangen (#7). Installeer de katrol voor het gewichtsstapel (#33) met de kabel gewikkeld tussen de katrol en de U-vormige beugel (#31). Steek vervolgens de nokkenbout (#32) erin en zet hem vast met een Ø 10 sluitring (#25) en een M10 borgmoer (#24).

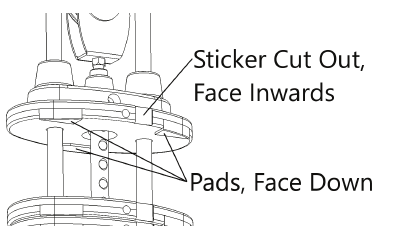

5. Houd de selectorstangconstructie(#8) boven de gewichtsstapel om het gemakkelijker te maken om de geleidestangbeugel (#6) op de geleidestangen (#7) te installeren.
6. Zodra de geleidestangbeugel(#6) op de geleidestangen (#7) is geïnstalleerd, duwt u de geleidestangbeugel terug in de staander.
7. Zet de beugel terug vast aan het staande frame met de twee M10 x 21 inbusbouten(#21), Ø 10 borgringen (#23), Ø 10mm sluitringen (#25).
8. Laat de selectorstang op de bovenkant van de gewichtsstapel zakken.
9. Controleer alle kabels om er zeker van te zijn dat ze op de rails van de katrollen zitten.
10. Verwijder het nummerlabel van de gewichtsstapel van de weerstandslabelsset(#26) en bevestig het aan de platen, beginnend met nummer één op het gewicht van de selectorstang.
11. Steek de gewichtselectorpen(#9) in de gewichtsstapel.
12. Smeer de geleidestangen met super smeermiddel of smeermiddel uit het hardwarepakket.
13. Indien nodig, pas de kabelspanning aan door de nokkenbout(#32) los te draaien en te draaien totdat de selectorstang
    Constructie (#8) enigszins van de gewichtsstapel begint te tillen. Draai de moer van de nokkenbout vast om de positie te vergrendelen.
14. Herhaal de procedure A tot en met L hierboven om de andere set gewichtsplaten aan het linkerstation te installeren. (#2)


1. Gereedschap dat nodig is voor de montage:#4 inbussleutel (36).
2. Bevestig de hoogteverstelhendel(#15) aan de linkervergrendelingsschakelaar (#35) op de katrolwagen, zet hem vast met een M5 x 8 inbusbout (#22). Herhaal dezelfde procedure om de andere kant te installeren.
3. Sluit de enkele handgreep(#13) aan op de kabel (#1) op het rechterstation (#1) met een veerclip (#17). Herhaal dezelfde procedure om de andere kant te installeren.
4. Til de hoogteverstelhendel(#15) op en schuif de katrolwagen langs het steunframe van de katrolwagen naar het geselecteerde niveau. Laat de hendel los om de katrolwagen in positie te vergrendelen.
5. Berg de curlstang(#12) en het touw (#11) op aan de ophangbeugel achter de bovenste dwarsbalk (#5).
   Hang de optrekgordel (#14) aan de bovenste dwarsbalk (#5).

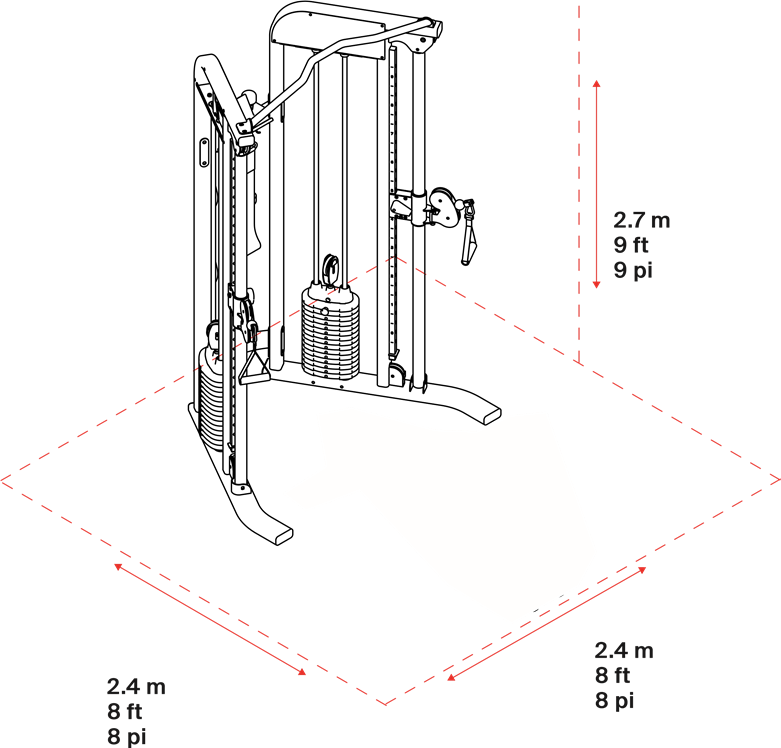

LEEFRUIMTE

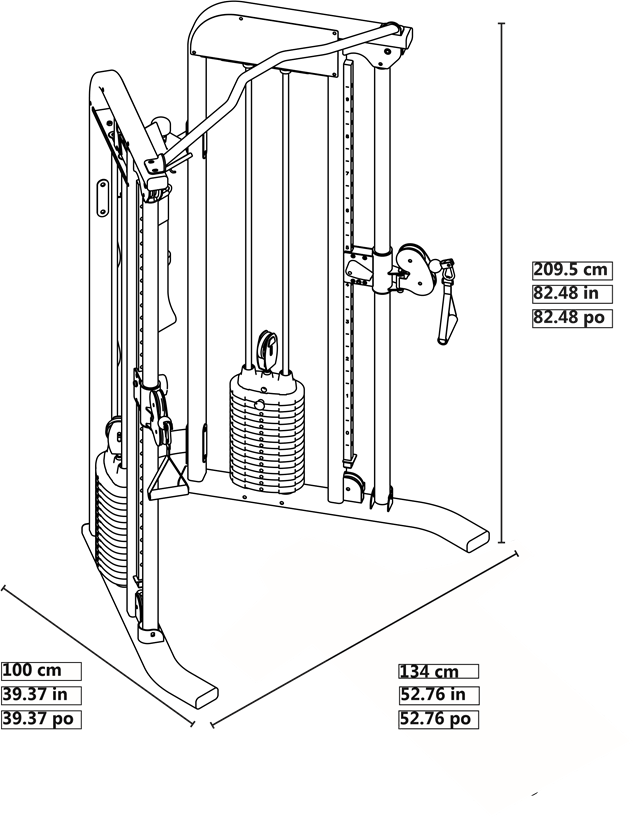

PRODUCTAFMETINGEN

PRODUCTKENMERKEN EN OEFENINGEN INSTRUCTIES

Gezondheidsschade kan het gevolg zijn van onjuiste of overmatige training.
Gebruik hem NIET als de gewichten in een verhoogde positie zijn vastgezet.

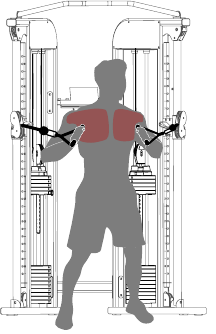

KABEL CROSSOVER

1. Steek de gewichtselectorpen in om het juiste gewicht te selecteren.
2. Stel de katrolwagens op de juiste hoogte in.
3. Ga in het midden van de kabelmachine staan en keer terug naar de machine.
4. Pak de handgrepen vast en trek de handgrepen langzaam naar voren

OPTREKKEN (maximaal gebruikersgewicht 136 kg/300 lb)

1. Ga met je gezicht naar de machine in het midden van de machine staan.
2. Pak de stang bovenop vast en hang eraan.
3. Trek het lichaam langzaam omhoog.
4. Laat het lichaam langzaam zakken.

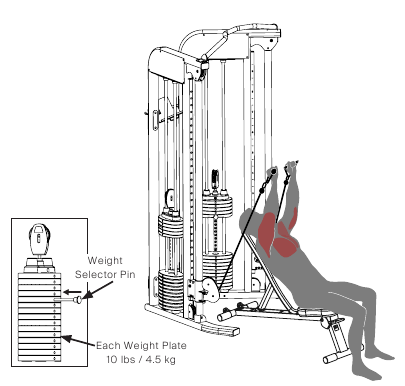

KABEL BANKDRUKKEN
DE BANK IS ALLEEN TER DECORATIE.

1. Steek de gewichtselectorpen in om het juiste gewicht te selecteren.
2. Stel de katrolwagen in de laagste stand in.
3. Plaats de bank in het midden van de machine en stel de bank in een juiste hoek in. Vergrendel de steunbuis.
4. Leun achterover op de bank en plaats de voeten op de grond.
5. Pak de handgreep aan elke kant vast en trek langzaam omhoog.

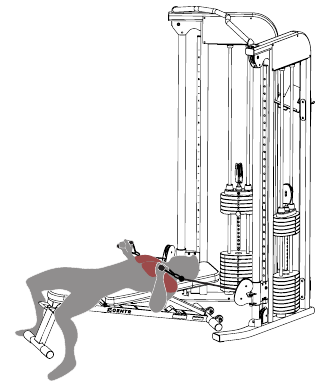

ZITTEND OP DE KABEL
BORST SPREIDEN
DE BANK IS ALLEEN TER DECORATIE.

1. Steek de gewichtselectorpen in om het juiste gewicht te selecteren.
2. Stel de katrolwagen in de laagste stand in.
3. Plaats de bank in het midden van de machine en stel de bank vlak in. Vergrendel de steunbuis.
4. Ga op de bank liggen en plaats de voeten op de grond.
5. Pak de handgreep aan elke kant vast en trek langzaam naar voren.

ONDERHOUD

Plaats GEEN piepschuim of bedrukte materialen op de zitkussens. Na verloop van tijd kunnen deze aan de kussens blijven plakken en het oppervlak beschadigen.
Laat GEEN spullen op de zitkussens liggen, deze kussens hebben een speciale dichtheid die zich aanpast aan objecten en kleine voorwerpen laten afdrukken achter op het oppervlak die er enige tijd over kunnen doen om eruit te komen.

• Inspecteer de kabels regelmatig op splijten, barsten of rafelen. Let ook op uitstulpingen of platte plekken in de kabel.
• Vervang de kabels onmiddellijk bij de eerste tekenen van schade of slijtage. Gebruik nooit apparatuur met beschadigde of versleten kabels.
• Kabels rekken van nature na verloop van tijd uit, dus controleer de kabelspeling regelmatig en pas de kabelspanning aan indien nodig.
• Inspecteer het product regelmatig op losse hardware.
• Gebruik of bewaar de apparatuur niet buitenshuis.
• Inspecteer snap links, wartels, handgrepen en gewichtsstapelpen op slijtage of schade. Als er slijtage of schade is, vervang deze dan alleen door Inspire Fitness-onderdelen.
• Zoek en maak uzelf vertrouwd met alle waarschuwingsstickers op de Smith Machine Functional Trainer.
• Vervang beschadigde of versleten bekleding onmiddellijk.
• Veeg de geleidestangen regelmatig af met een droge doek en breng opnieuw een dunne laag smeermiddel op basis van Teflon™ aan.

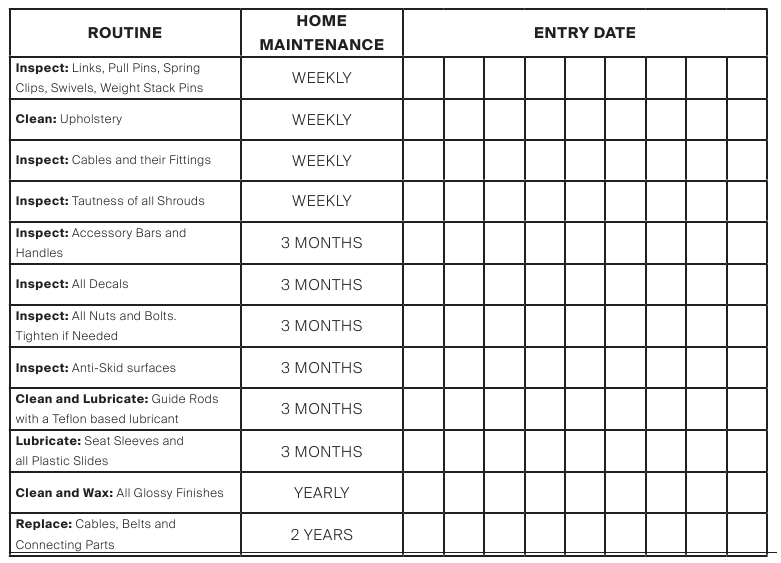

ONDERHOUDSSCHEMA

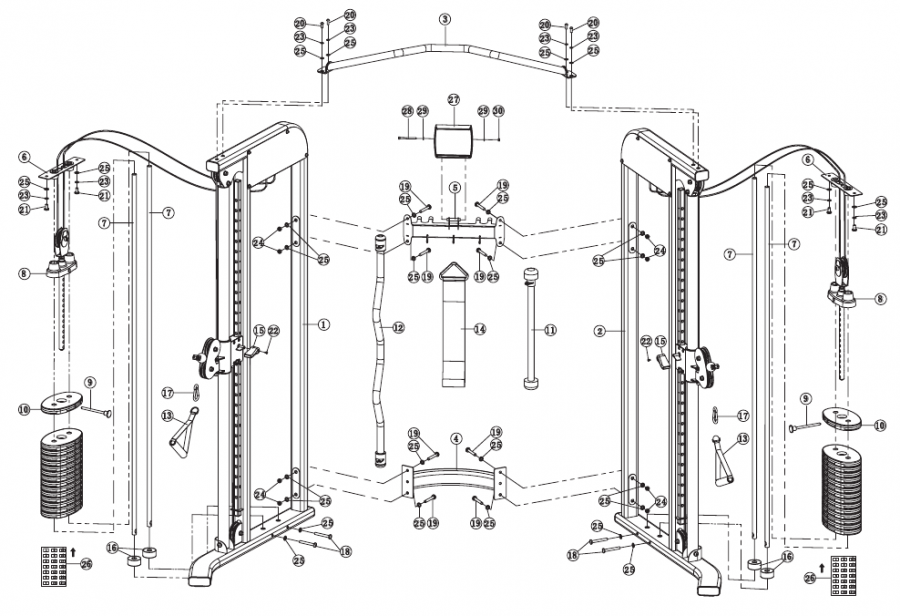

ONTPLOFTE TEKENING

ONDERDELENLIJST

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

VOORZORGSMAATREGELEN
Dit trainingsapparaat is gebouwd voor optimale veiligheid. Er zijn echter bepaalde voorzorgsmaatregelen van toepassing wanneer u een fitnesstoestel gebruikt. Lees de volledige handleiding voordat u uw apparaat monteert of bedient. Neem de volgende veiligheidsmaatregelen in acht:

1. Raadpleeg een arts voordat u met een trainingsprogramma begint.
2. Houd kinderen en huisdieren altijd uit de buurt van het apparaat. Laat kinderen NIET zonder toezicht in dezelfde ruimte als het apparaat achter. De kabels en bewegende onderdelen van dit apparaat kunnen ernstig letsel of de dood veroorzaken bij onjuist gebruik. WAARSCHUWING: schade aan de gezondheid kan het gevolg zijn van onjuiste of overmatige training.
3. Laat nooit kinderen op krachtapparatuur met gewichtstapels toe (tenzij de apparatuur uitsluitend is ontworpen voor gebruik door kinderen) en houd toezicht op het gebruik van krachtapparatuur met gewichtstapels door personen van 13 tot 17 jaar.
4. Slechts één persoon tegelijk mag het apparaat gebruiken.
5. Als de gebruiker duizeligheid, misselijkheid, pijn op de borst of andere abnormale symptomen ervaart, STOP dan onmiddellijk met de training. RAADPLEEG ONMIDDELLIJK EEN ARTS.
6. Plaats het apparaat op een heldere, vlakke ondergrond. Alleen voor gebruik binnenshuis. Gebruik het apparaat NIET in de buurt van water of buitenshuis.
7. Houd haar, lichaam en kleding vrij van alle bewegende delen.
8. Draag altijd geschikte trainingskleding tijdens het sporten. Draag GEEN badjassen of andere losse kleding die in het apparaat verstrikt kan raken. Hardloop- of trainingsschoenen zijn ook vereist bij het gebruik van het apparaat.
9. Gebruik het apparaat alleen voor het beoogde gebruik zoals beschreven in deze handleiding. Gebruik GEEN hulpstukken die niet door de fabrikant worden aanbevolen.
10. Gebruik het apparaat nooit als ondersteuning tijdens het stretchen of om weerstandsbanden, touwen of andere middelen te bevestigen en te gebruiken, tenzij dit door de fabrikant is toegestaan.
11. Plaats geen scherpe voorwerpen rond het apparaat.
12. Gehandicapten mogen het apparaat niet gebruiken zonder de aanwezigheid van een gekwalificeerd persoon of arts.
13. Doe, voordat u het apparaat gebruikt om te trainen, altijd stretchoefeningen om goed op te warmen.
14. Inspecteer het apparaat voor gebruik, inclusief touwen, riemen of kettingen en hun verbindingen. Niet gebruiken als het apparaat of een onderdeel versleten, beschadigd of onbruikbaar is.
15. De Centr 2 Functional Trainer is uitsluitend ontworpen voor thuisgebruik. Klasse H (Home): huishoudelijk gebruik. Daarom heeft het geen gewichtstapelafdekking. Dit betekent het volgende voor de gebruiker:
    • Slechts één persoon mag de Centr 2 Functional Trainer tegelijkertijd gebruiken.
    • De persoon moet er ook voor zorgen dat er geen andere persoon in de trainingsruimte van de Centr 2 Functional Trainer is. Personen die zich in dezelfde ruimte bevinden als de cursist, moeten een afstand van minimaal 1,5 meter van de trainingsapparatuur bewaren.
    • Na gebruik van het apparaat moet het zo worden beveiligd dat geen onbevoegde persoon er toegang toe heeft.
    • Zorg ervoor dat de gewichtspen volledig is ingebracht (voor krachtapparatuur met gewichtstapels). Zet de gewichtstapel of bovenplaat nooit in een verhoogde positie vast. Een machine mag nooit worden gebruikt als deze in deze staat wordt aangetroffen (voor krachtapparatuur met gewichtstapels). Gebruik alleen incrementele weerstandsmiddelen die door de fabrikant zijn geleverd om de gewichtsweerstand stapsgewijs te verhogen.

ONDERHOUD EN VERZORGING

• Inspecteer en draai alle onderdelen vast voordat u de machine gebruikt.
• Het frame en de zitkussen van de machine kunnen worden schoongemaakt met een vochtige doek en een mild, niet-schurend reinigingsmiddel.
  Gebruik GEEN oplosmiddelen.
• Vervang beschadigde of versleten bekleding onmiddellijk.

RAADPLEEG UW ARTS VOORDAT U MET EEN TRAININGSPROGRAMMA BEGINT. DIT IS VOORAL

VOOR PERSONEN BOVEN DE 35 JAAR OF PERSONEN MET REEDS BESTAANDE GEZONDHEIDSPROBLEMEN. LEES ALLE INSTRUCTIES VOORDAT U FITNESSAPPARATUUR GEBRUIKT. Health In Motion, LLC. AANVAARDT GEEN ENKELE VERANTWOORDELIJKHEID VOOR PERSOONLIJK LETSEL OF SCHADE AAN EIGENDOMMEN VEROORZAAKT DOOR OF DOOR HET GEBRUIK VAN DIT PRODUCT.
