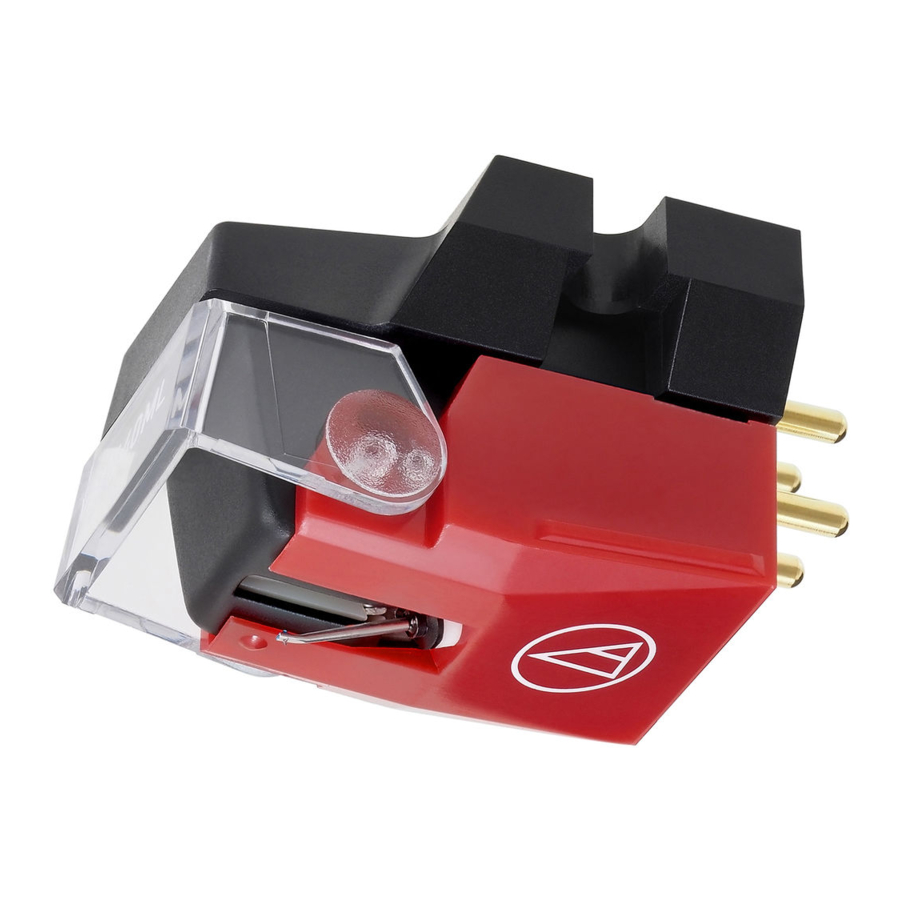

Audio-Technica VM540ML handleiding

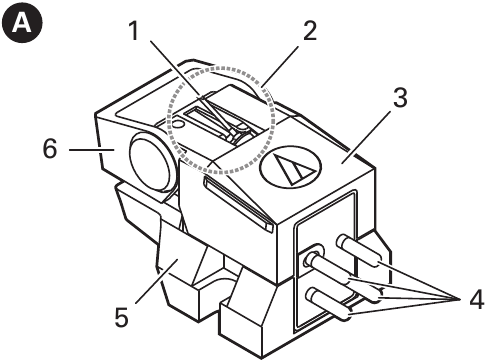

Naam van elk onderdeel

Maak uzelf vertrouwd met elk onderdeel voordat u het product gebruikt.

1. Naaldpunt
2. Vibratiesysteem
3. Vervangende naald
4. Uitgangsaansluitingen
5. Elementbehuizing
6. Beschermer

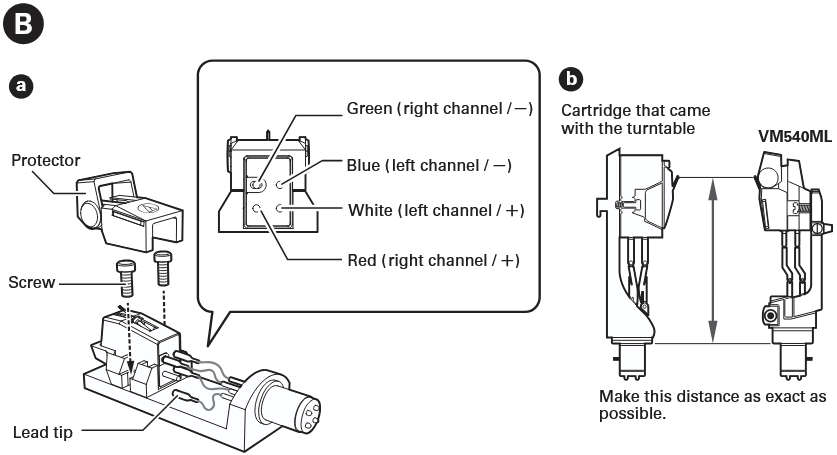

Hoe te gebruiken

1. Monteer het product op de headshell of een headshell-geïntegreerde toonarm.
2. Sluit de draadstiften aan, let op de polariteit van de uitgang.
   • Sluit de draden van de headshell aan op de productuitgangsaansluitingen van dezelfde kleur.
   • Breng nooit hitte (van soldeer, etc.) aan op de uitgangsaansluitingen.
3. Bepaal de juiste positie voor de installatie van het product (overhang aanpassen).
   • Pas de overhang aan volgens de instructies in de gebruikershandleiding van de toonarm of de platenspeler. Als u het niet zeker weet, lijn dan de naaldpunt uit met het element dat oorspronkelijk aan de toonarm was bevestigd (zoals weergegeven in de afbeelding).
4. Pas de naalddruk aan.
   • Bevestig de naalddruk voor het product in "Specificaties".
5. Pas de armhoogte aan.
   • Pas de hoogte zo aan dat het onderste oppervlak van de headshell en het plaatoppervlak parallel lopen, gezien vanaf de zijkant. Een onjuiste armhoogte kan ervoor zorgen dat de behuizing van het product in contact komt met de plaat en kan de geluidskwaliteit belemmeren of de plaat beschadigen.
6. Sluit rechtstreeks aan op de PHONO (MM) aansluiting van de voorversterker/versterker.
   • Als uw voorversterker/versterker geen PHONO-aansluiting heeft, gebruik dan een phono-equalizer (apart verkrijgbaar).

Verzorging

• Gebruik het meegeleverde borsteltje om vuil en stof van de naaldpunt te verwijderen.
• Beweeg de borstel altijd in de richting waarin de plaat draait.
• Een naaldenreiniger (apart verkrijgbaar) wordt aanbevolen om hardnekkig vuil te verwijderen.

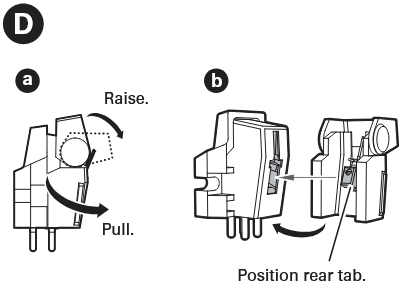

De naald vervangen

1. Verwijder de vervangende naald door in de richting van de pijl te trekken nadat u de beschermer hebt opgetild zonder het vibratiesysteem aan te raken.
2. Installeer een nieuwe vervangende naald op de elementbehuizing.
   • De levensduur van de vervangende naald is ca. 1.000 uur.

Specificaties

Type: VM
Frequentiebereik: 20 tot 27.000 Hz
Uitgangsspanning: 4,0 mV (1 kHz, 5 cm/sec.)
Kanaalscheiding: 28 dB (1 kHz)
Uitgangsbalans: 1,0 dB (1 kHz)
Naalddruk: 1,8 tot 2,2 g (2,0 g standaard)
Spoelimpedantie: 2,7 k ohm (1 kHz)
DC-weerstand: 800 ohm
Aanbevolen belastingimpedantie: 47 k ohm
Aanbevolen belastingscapaciteit: 100 tot 200 pF
Spoelinductie: 460 mH (1 kHz)
Statische compliance: 40 × 10^-6 cm/dyne
Dynamische compliance: 10 × 10^-6 cm/dyne (100 Hz)
Naald: Nude Micro Linear
Kromtestraal van de naald: 2,2 × 0,12 mil
Cantilever: Aluminium taps toelopende buis
Verticale aftastingshoek: 23°
Afmetingen:
17,3 mm (0,68") × 17,0 mm (0,67")
× 28,2 mm (1,11") (H × B × D) Gewicht: 6,4 g
Vervangende naald (apart verkrijgbaar)*: VMN40ML
Accessoires:
Elementinstallatieschroeven 5 mm × 2 en 10 mm × 2, sluitring × 2, zeskantmoer × 2,
Niet-magnetische schroevendraaier × 1, borstel × 1, kabelset × 1
* De vervangende naald van dit product wordt gebruikt voor de producten uit de VM 500/600/700 serie. In deze serie bieden we vervangende naalden aan met verschillende structuren en puntvormen voor de naaldpunten. Ga voor meer informatie naar onze Audio-Technica website (www.audio-technica.co.jp/atj/vm/).
Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd als gevolg van verbeteringen.

Veiligheidsmaatregelen

• Houd de plastic zak die bij het product is geleverd uit de buurt van kleine kinderen en uit de buurt van open vuur om ongelukken of brand te voorkomen.
• Houd het product uit de buurt van kleine kinderen om ongelukken of storingen te voorkomen.
• Plaats het product niet op een plaats waar het wordt blootgesteld aan direct zonlicht, in de buurt van verwarmingsapparaten of op plaatsen met hoge temperaturen, een hoge luchtvochtigheid of een hoge concentratie stof om storingen te voorkomen.
• Raak het vibratiesysteem van het product niet aan om storingen te voorkomen.
• Probeer het product niet te demonteren of te wijzigen om storingen te voorkomen.
• Stel het product niet bloot aan sterke schokken om storingen te voorkomen.
