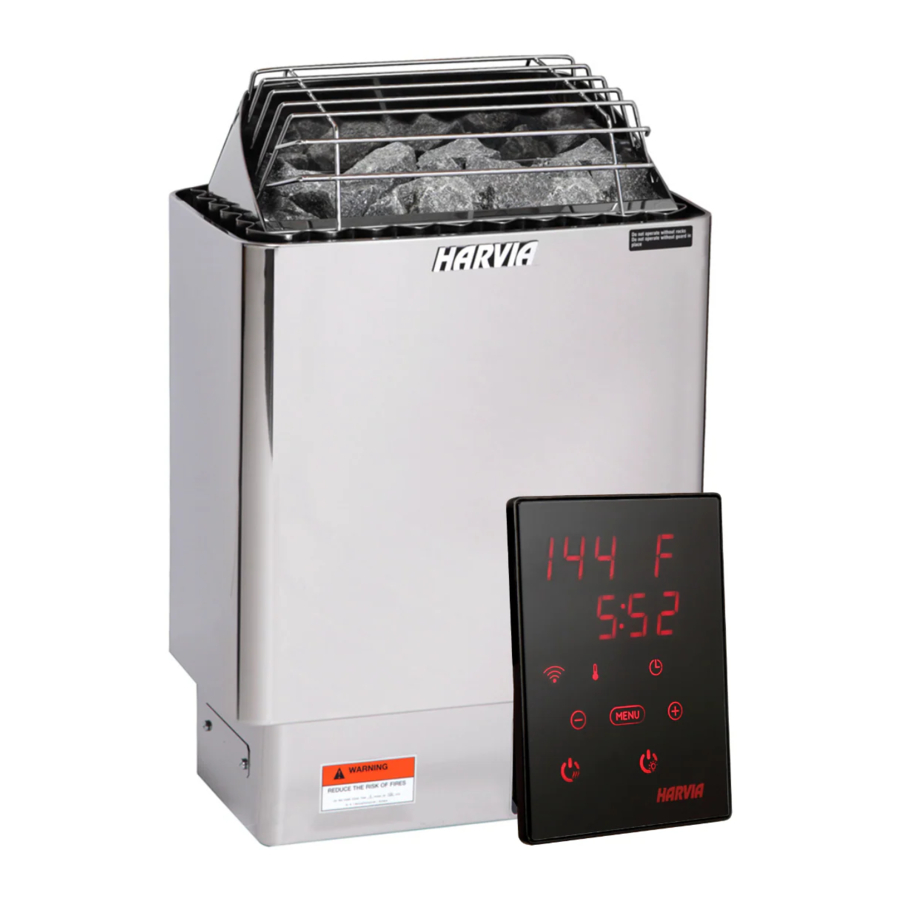

Harvia KIP Handleiding

INSTRUCTIES VERWARMING

Deze handleiding moet worden gebruikt in combinatie met de handleiding van de verwarming die in de doos van de verwarming zit. Zorg ervoor dat u en uw elektricien beide handleidingen doornemen voordat u met de installatie begint.

Lees deze hele handleiding tot het einde door voordat u verdergaat met de installatie.

Uw sauna is gekoppeld aan een echte Finse verwarming, gefabriceerd door Harvia Oy, de wereldleider op het gebied van saunaverwarmingen. Raadpleeg deze handleiding voor installatie- en bedieningsinstructies. Let op: alle elektrische werkzaamheden moeten worden uitgevoerd door een erkende elektricien, en het personeel van is beschikbaar om u of uw elektricien te helpen met eventuele vragen. Bel ons op - - 0 voor technische ondersteuning.

PRESTATIEVERWACHTING

Op basis van de kubieke inhoud is uw saunakit gekoppeld aan een verwarming van het juiste formaat om optimale saunatemperaturen te bereiken. Indien correct geïnstalleerd, kunt u verwachten dat uw KIP-verwarming uw sauna consistent verwarmt tot ten minste 170 F op ongeveer hoofdhoogte wanneer u op de bank zit. Deze temperatuur moet binnen 45-60 minuten worden bereikt, hoewel dit tijdsbestek langer kan zijn, afhankelijk van de omgevingstemperatuur buiten.

Let op: sauna's op een hoogte van meer dan 5.000 voet boven zeeniveau presteren mogelijk niet zo efficiënt als op zeeniveau. Als u zich boven deze drempel bevindt en de bovengenoemde verwachtingen niet haalt, neem dan contact op met de technische ondersteuning van .

Informatie voor uw elektricien:

6.0kW KIP WIFI-verwarming

• 30-ampère dubbelpolige automaat
• 240 volt
• 1 fase
• 10/3 draad. Als de afstand groter is dan 90 voet vanaf de stroombron, raden we aan een 8/3 draad te gebruiken om spanningsval te compenseren.
• Gebruik geen aardlekschakelaar met deze verwarming
• Gebruik koperdraad met 90C isolatie

8.0kW KIP WIFI-verwarming

• 40-ampère dubbelpolige automaat
• 240 volt
• 1 fase
• 8/3 draad
• Gebruik geen aardlekschakelaar met deze verwarming
• Gebruik koperdraad met 90C isolatie

Opmerking: Het is mogelijk dat u twee temperatuursensoren ontvangt: één in de verwarmingsdoos en één in de Xenio-bedieningsdoos. Het is dezelfde sensor - leg er één opzij als reserve voor mogelijk later gebruik.

De KIP-verwarming is een wandmontage-unit. Plaats de verwarming op de aangewezen plaats in uw sauna volgens de onderstaande instructies.

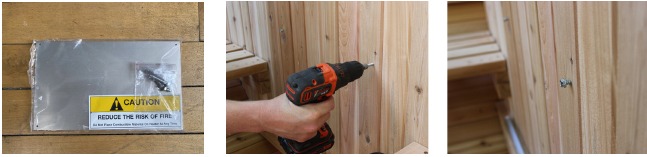

Verwijder de hardwarezak uit de zak met de veiligheidsborden (2) en selecteer de twee langere draadstange (1,5"). U bevestigt deze in de saunawand zodat ¼" van de schroef uit de muur steekt

1. Voor tonvormige sauna's moeten de 1 1/2" draadstangen ongeveer 20" van het laagste punt van de ton worden gemonteerd en 15 1/4" uit elkaar worden geplaatst en gecentreerd boven de ventilatiegaten. Opmerking: De verwarming verbergt een deel van het LED-licht. Dit is normaal.

2. Voor binnensauna's moeten de schroeven 20" van de vloer worden gemonteerd en ongeveer 15 1/4" uit elkaar worden geplaatst, ongeveer gecentreerd boven de ventilatiegaten (indien aanwezig). Het is prima dat de verwarming de gaten bedekt, omdat er nog steeds ventilatie plaatsvindt.


Hang de verwarming aan de montageschroeven om ervoor te zorgen dat deze waterpas staat en dat de basis 5-7" van de vloer van de sauna staat.

Als aan deze criteria is voldaan, maakt u een markering op de muur van de sauna direct achter een van de rubberen pakkingen aan de onderkant van de achterkant van de verwarming; dit is waar de stroom de sauna binnenkomt. Haal de verwarming van de muur en verwijder de rubberen pakking, waardoor de uitsparing zichtbaar wordt. Het maakt niet uit welke pakking wordt verwijderd.

OPMERKING: Hoewel deze locatie het meest voorkomt, kan de stroom op elke locatie de sauna binnenkomen. Het wordt niet aanbevolen om de voorgeboorde ventilatiegaten als ingang voor de leiding te gebruiken.

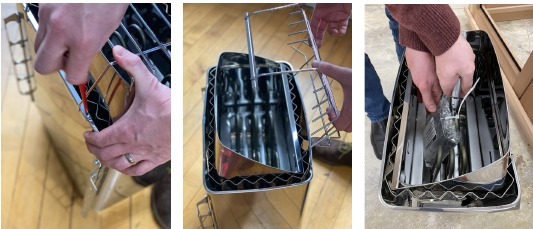

Verwijder de twee schroeven die de steenbeschermer op zijn plaats houden. Wrik de beschermer naar achteren en til hem op om hem te verwijderen. Knip de kabelbinder door die de verwarmingselementen op hun plaats houdt en zorg ervoor dat de kabelbinder niet in de verwarming valt.

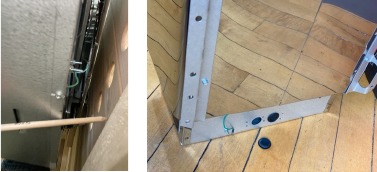

Draai de verwarming op zijn rug en verwijder de onderste afdekking zodat uw elektricien toegang heeft tot het aansluitblok.

DE VERWARMINGSCOMPONENTEN POSITIONEREN

Binnensauna's

Voor binnensauna's monteert u de voedingseenheid op of nabij de sauna. Deze kan aan de buitenkant van de sauna of aan een aangrenzende muur worden gemonteerd. De hoofdstroom voor uw verwarming wordt hier eerst aangesloten en vervolgens doorgeschakeld naar uw verwarming. Bedenk vervolgens waar u uw touchpad wilt monteren. U kunt het touchpad monteren waar het u het beste uitkomt. We raden af om het touchpad in de sauna zelf te monteren.

Buitensauna's

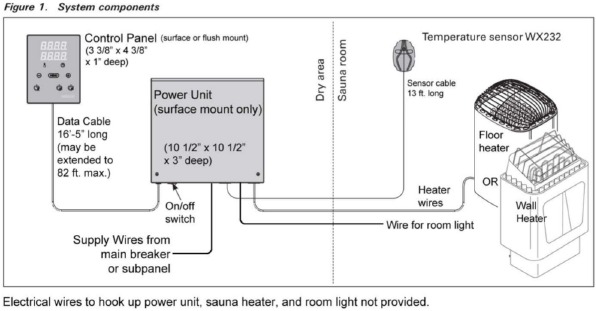

Geen van deze componenten is waterdicht, dus er moeten de juiste voorzorgsmaatregelen worden genomen voor buitensauna's. Houd rekening met het volgende:

Voedingseenheid

Voedingseenheid en WIFI-touchpad in waterdichte doos. Opgehangen aan de buitenste achterwand van de sauna.

• De voedingseenheid moet op een droge plaats worden gemonteerd. Voor buitensauna's betekent dit over het algemeen dat de voedingseenheid in een waterdichte elektrische doos wordt gemonteerd.
• De locatie van de voedingseenheid en de waterdichte doos is afhankelijk van uw saunatype en wat er esthetisch het beste uitziet voor uw woning. De meest voorkomende locatie voor de voedingseenheid en de waterdichte doos is aan de buitenste achterwand van de sauna (zie afbeelding)

• Houd er rekening mee dat de temperatuursensor, die in de sauna is gemonteerd, een kabel van 13 ft heeft. De temperatuursensorkabel moet op de voedingseenheid worden aangesloten. Dit betekent dat de voedingseenheid dicht genoeg bij de sauna moet worden gemonteerd om de sensor te voeden.

Touchpad

• Het touchpad moet in een droge ruimte worden gemonteerd. Voor buitensauna's betekent dit over het algemeen dat het touchpad wordt geplaatst in dezelfde waterdichte doos als de voedingseenheid of in een kleinere waterdichte doos.
• Nadat de WIFI-installatie is voltooid, kan de saunaverwarming op afstand worden bediend vanaf een smartphone, zodat fysieke toegang tot het touchpad niet nodig is voor alledaagse functies.
• Houd er rekening mee dat het touchpad een kabel van 16 ft heeft die op de voedingseenheid wordt aangesloten.
• Het touchpad moet zich op een plaats bevinden waar het een sterk WIFI-signaal kan ontvangen.


UW VERWARMING AANSLUITEN OP STROOM

Let op: de meegeleverde voedingseenheid (CX170-U1-15) bij uw sauna is geschikt voor een enkelvoudige groepsaansluiting. De onderstaande instructies zijn alleen voor enkelvoudige groepsaansluitingen.

Binnenkomende stroom

Eerst moet u stroom naar uw voedingseenheid brengen. Verwijder het deksel van de voedingseenheid en wrik de juiste uitbreekpoorten eruit waardoor de bedrading de unit kan in- en uitgaan.

Sluit het netsnoer aan op de juiste aansluitingen, waarbij de twee hete lijnen worden aangesloten op de meest linkse L1- en L2-aansluitingen en de aarde wordt aangesloten op de aardeaansluiting. Een nulleiding is niet nodig - dit is alleen vereist als een lamp of ventilatieventilator op de voedingseenheid is aangesloten, een toepassing die niet beschikbaar is op de Amerikaanse markt.

Uitgaande stroom

Vervolgens wilt u stroom doorgeven aan de verwarming zelf.

Sluit eerst de aarde bij de voedingseenheid aan op de aardeaansluiting bij de verwarming. Sluit vervolgens de uitgaande L1 aan op T1 bij de verwarming en de uitgaande L2 op T3 bij de verwarming. Voltooi vervolgens het hoog-limiet veiligheidscircuit door A1 bij de voedingseenheid aan te sluiten op T2 bij de verwarming en A2 bij de voedingseenheid op T4 bij de verwarming. U kunt 12ga-draadstrengen gebruiken voor de hoog-limiet veiligheidscircuitaansluitingen.

OPMERKING: Als uw verwarming is geleverd met koperen jumpers die vooraf in het aansluitblok van de verwarming zijn geïnstalleerd, verwijder en gooi deze dan weg. Deze zijn niet nodig.

Temperatuursensor

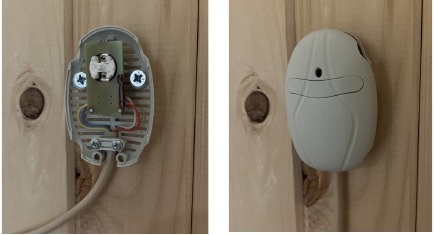

De temperatuursensor wordt in de sauna gemonteerd en levert de temperatuurgegevens aan de voedingseenheid. We raden aan om de sensor ongeveer 18" aan de zijkant van de verwarming en ongeveer 18" onder het hoogste punt van de sauna te monteren.

De locatie van de sensormontage kan variëren afhankelijk van uw sauna-model. Controleer uw sauna-installatiehandleiding die de aanbevolen locatie voor de temperatuursensor in uw sauna bevat.

Gebruik de meegeleverde hardware om de sensor te monteren.

Voer vervolgens de sensordraad uit uw sauna om verbinding te maken met de voedingseenheid.

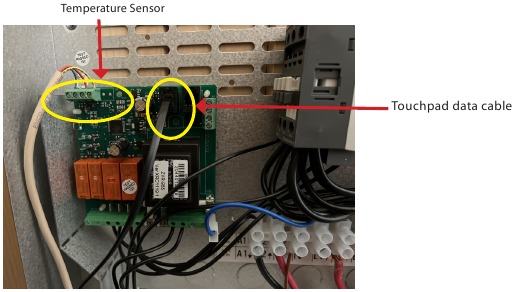

Bevestig de bedrading aan de mini-terminal van de printplaat. Beginnend aan de buitenkant en naar binnen bewegend, moeten de draden in de volgende volgorde worden aangesloten: blauw - wit - rood - geel.

Touchpad

Het touchpad moet binnenshuis op een droge plaats worden gemonteerd, bij voorkeur in uw huis. Zodra u deze locatie hebt bepaald, gebruikt u een platte schroevendraaier om het scherm van het touchpad voorzichtig los te wrikken van de montagebeugel. Voer de datakabel door het gat in de montagebeugel en monteer de beugel op de locatie die u hebt geselecteerd. Duw de datakabelconnector in de poort aan de achterkant van het scherm en klik het scherm terug in de beugel.

Sluit vervolgens de andere kabel aan op de poort die zich het dichtst bij het mini-aansluitblok van de voedingseenheid bevindt dat is aangesloten op de temperatuursensor. Plaats het deksel van de voedingseenheid terug en zet de aan/uit-schakelaar in de aan-stand.

DE STENEN PLAATSEN

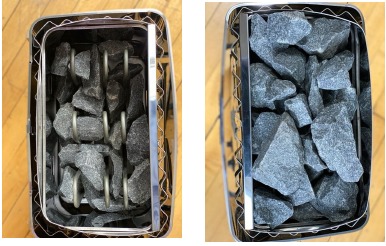

Spoel uw saunastenen af om ze voor te bereiden op plaatsing. Begin tussen de achterwand en het achterste verwarmingselement en plaats de kleinere stenen tussen en rond de drie verwarmingselementen, en zorg ervoor dat de verwarmingselementen in hun oorspronkelijke verticale positie blijven en elkaar niet raken. De stenen moeten de elementen raken, maar ze niet buigen. Reserveer de grotere stenen voor plaatsing bovenop de verwarmingselementen en bedek ze volledig. Plaats de steenbeschermer terug die u aan het begin van de installatie van de verwarming hebt verwijderd.

Opmerking: Als u stenen te strak inpakt, wordt de luchtstroom beperkt en wordt de efficiëntie van uw verwarming beïnvloed. Plaats de stenen losjes rond en boven de verwarmingselementen. Het is gebruikelijk dat er 5-10 stenen overblijven.

UW VERWARMING BEDIENEN

Opmerking: De standaardinstellingen van uw touchpad zijn compatibel met uw verwarming. Er zijn geen wijzigingen nodig.

Directe start

Zet uw automaat aan. Als alles correct is aangesloten, moeten de knoppen aan de onderkant van het scherm oplichten. De knop linksonder is de hoofdeenheid - druk erop en u zou een luide "bonk" van de voedingseenheid moeten horen, wat de inschakeling van de contactoren is. Als u niets doet, begint het onmiddellijk te verwarmen; het display toont de huidige temperatuur in de sauna, evenals de resterende tijd van de verwarmingscyclus.

Vertraagde start

Zet de aan/uit-knop op het touchpad aan. Druk op "menu" totdat het klokpictogram knippert. Pas de vooraf ingestelde tijd aan door op + of - te drukken totdat u de gewenste vooraf ingestelde tijd hebt bereikt. U kunt uw verwarming in stappen van 10 minuten tot 12 uur vooraf instellen. De resterende tijd voordat uw verwarming begint te verwarmen, zou onder de haakjes aan de bovenkant van het touchpad moeten verschijnen.

De temperatuur instellen

De temperatuur die op het scherm wordt weergegeven, is de temperatuur in de sauna waar de temperatuursensor is gemonteerd. Om uw gewenste saunatemperatuur in te stellen, drukt u op de aan/uit-knop op het touchpad. Druk op "menu" totdat het thermometerpictogram knippert. Pas de temperatuur aan met de + of - totdat uw gewenste temperatuur wordt weergegeven. De sauna zal verwarmen tot en rond deze temperatuur blijven hangen.

ALGEMENE BEDIENINGSINFORMATIE

• Uw digitale KIP-verwarming is UL-gecertificeerd. Daarom is het vereist om na een uur gebruik uit te schakelen. Als u uw saunasessie wilt voortzetten, moet u de verwarming opnieuw starten als de verwarmingsperiode afloopt.
• Als uw verwarming niet verwarmt, schakel dan uw automaat uit en probeer op de resetknop onder de verwarming te drukken, aangezien het hoog-limiet veiligheidscircuit mogelijk is geactiveerd. Als dit blijft gebeuren, is uw sensor mogelijk te hoog of te dicht bij de verwarming geplaatst.
• Dit is een traditionele saunaverwarming met saunastenen. Als zodanig kunt u water op de stenen gieten volgens uw voorkeur voor luchtvochtigheid. Houd er echter rekening mee dat er vaak slechts een pollepel nodig is om het gewenste effect te bereiken.

Als er een foutcode op het touchpad wordt weergegeven, raadpleeg dan de lijst met foutcodes in de handleiding van de fabrikant.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Harvia KIP Handleiding
