RSI SMARTCAP Handleiding

INTRODUCTIE

STOP EN LEES DIT VOORDAT U VERDERGAAT

• BEREID EEN SCHONE WERKPLEK VOOR.
• WE RADEN EEN MINIMUM VAN 2 PERSONEN AAN VOOR DE MONTAGE EN 4 PERSONEN VOOR DE INSTALLATIE.
• ZORG ERVOOR DAT DE VEREISTE GEREEDSCHAPPEN AANWEZIG ZIJN EN DAT ALLE HARDWARE-INHOUD AANWEZIG IS.
• GEBRUIK NOOIT ACETON OF VERDUNNERS OP GELAKTE ONDERDELEN.
• LEES DE VOLLEDIGE INSTRUCTIEHANDLEIDING DOOR VOORDAT U MET DEZE PROCEDURE BEGINT EN VOLG DE STAPPEN ZORGVULDIG OM SCHADE AAN DE COMPONENTEN OF HET VOERTUIG TE VOORKOMEN.
• ALS U EEN 2025 RANGER HEEFT, HEEFT FORD MIDDEN IN HET JAAR WIJZIGINGEN AANGEBRACHT AAN DE BEDRAILKAPPEN. VOORAFGAAND AAN DE INSTALLATIE IS HET CRUCIAAL DAT U BEVESTIGT WELK RANGER-MODEL U HEEFT.

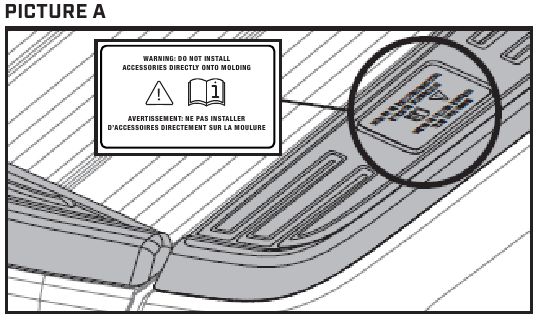

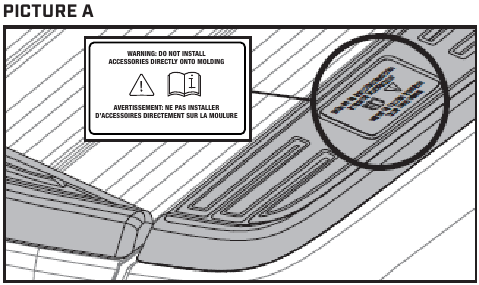

ALS DE AFDEKKINGEN VAN UW BEDRAIL-POTS ERUITZIEN ZOALS AFBEELDING A, GA DAN VERDER MET DE INSTALLATIE VAN UW NIEUWE SMARTCAP.

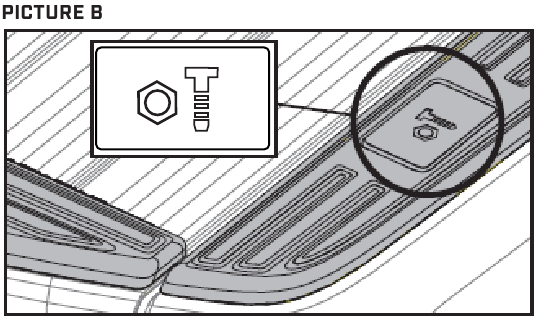

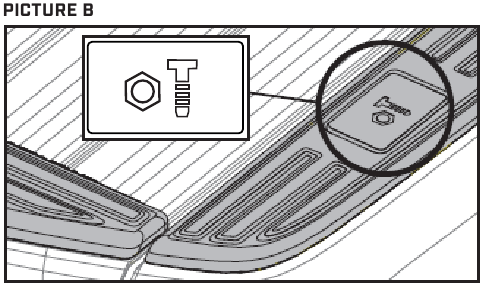

ALS DE AFDEKKINGEN VAN UW BEDRAIL-POTS ERUITZIEN ZOALS AFBEELDING B, STOP DAN HET INSTALLATIEPROCES EN NEEM CONTACT MET ONS OP VIA SUPPORT.NA@SMARTCAP.COM. HET IS VAN ESSENTIEEL BELANG DAT WE U EEN NIEUWE FITMENT-KIT STUREN MET BIJGEWERKTE HARDWARE DIE NODIG IS OM DE INSTALLATIE TE VOLTOOIEN.

DISCLAIMER
FORD VEREIST DAT ELKE 2024 NEXT GEN RANGER DIE IS GEPRODUCEERD OP OF VOOR 19-09-24 MET ACCESSOIRES DIE BOVEN DE BEDRAILS UITSTEKEN EN MEER DAN 88 LBS. WEGEN, WORDT UITGERUST MET DE LAADBAKVERSTERKINGSBEUGELS (AKA J-BRACES). DEZE KUNNEN WORDEN GEKOCHT VIA ELKE ERKENDE FORD-DEALER EN MOETEN WORDEN GEÏNSTALLEERD VOORAFGAAND AAN DE INSTALLATIE VAN EEN SMARTCAP OM NEGATIEVE GEVOLGEN VOOR DE FABRIEKSGARANTIE VAN UW VOERTUIG TE VOORKOMEN. GEBRUIK PT #VN1WZ2627726A VOOR DE MEESTE UITVOERINGSNIVEAUS OF PT #VN1WZ26277236B VOOR RAPTORS. DEZE ZIJN NIET NODIG VOOR RANGERS DIE NA 19-09-24 ZIJN GEPRODUCEERD. RAADPLEEG UW GEBRUIKERSHANDLEIDING OF VERKOOPENDE DEALER VOOR MEER INFORMATIE. RAADPLEEG UW GEBRUIKERSHANDLEIDING OF VERKOOPENDE DEALER VOOR MEER INFORMATIE.

VOORBEREIDING OP DE MONTAGE

BENODIGDE GEREEDSCHAPPEN

• GEBRUIK ALLEEN DE HIERBOVEN AANBEVOLEN GEREEDSCHAPPEN.
• GEBRUIK ALLEEN DE HARDWARE DIE IN DEZE KIT IS MEEGELEVERD.
• VOOR DEZE INSTALLATIE IS HULP NODIG.
  ER WORDEN VIER PERSONEN AANBEVOLEN OM DE SMARTCAP OP HET VOERTUIG TE TILLEN.
• VERMIJD HET BEKNELDRAKEN OF VERPLETTEREN VAN HANDEN EN VINGERS.
• INSPECTEER ALLE KITONDERDELEN OP SCHADE VOOR DE MONTAGE.
• GEBRUIK NOOIT ACETON OF VERDUNNERS OP GELAKTE ONDERDELEN.

ONDERDELEN

MONTAGE

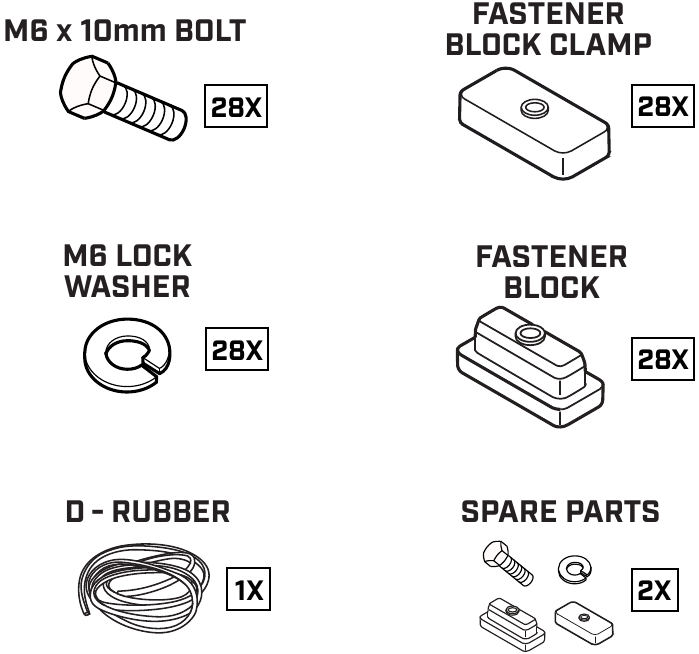

MONTAGEHARDWARE
FITMENT-KIT

VOORAF VASTGEMAAKT AAN HET DAKPANEEL

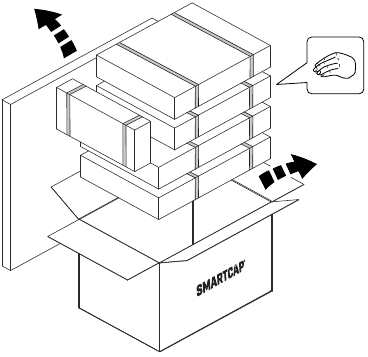

1. • VERGEET NIET ALLE VIJF PANELEN UIT DE VERPAKKING TE HALEN EN DE GELAKTE OPPERVLAKKEN TE INSPECTEREN VOORAFGAAND AAN DE MONTAGE, AANGEZIEN SMARTCAP GEEN GARANTIECLAIMS ACCEPTEERT NADAT DE MONTAGE IS VOLTOOID. ALS ER PRODUCTIEFOUTEN OF TRANSPORTBESCHADIGINGEN WORDEN GECONSTATEERD, GA DAN NIET VERDER MET HET MONTAGEPROCES EN NEEM CONTACT OP MET SUPPORT.NA@SMARTCAP.COM.

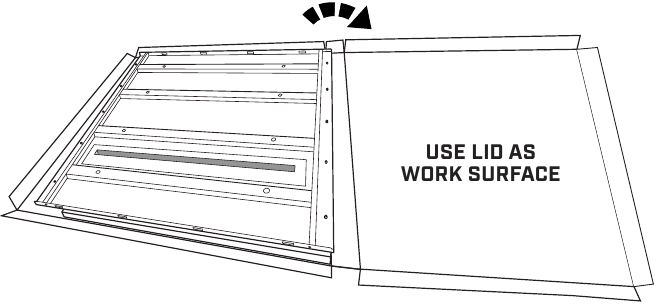

2. PLAATS HET DAKPANEEL OP DE PLAATS WAAR U VAN PLAN BENT DE CAP TE MONTEREN. VERWIJDER HET DEKSEL UIT DE VERPAKKING EN PLAATS HET NAAST HET DAKPANEEL.

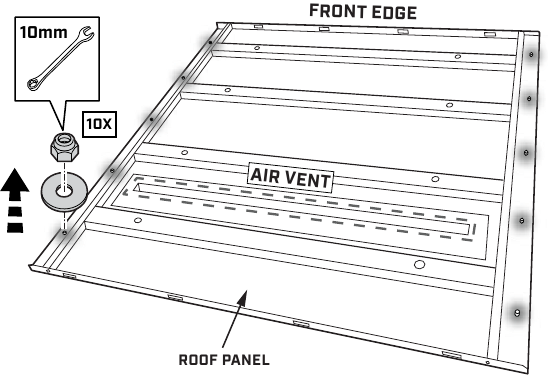

3. GEBRUIK EEN 10 MM COMBINATIESLEUTEL OM ALLE HARDWARE VAN HET DAKPANEEL TE VERWIJDEREN EN BEWAAR DEZE VOOR HERGEBRUIK.
   LUCHTOUITLAAT GEEFT ACHTERKANT AAN

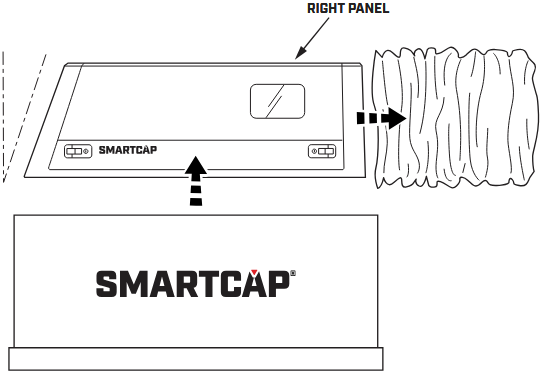

4. ZOEK HET RECHTERPANEEL IN DE SMARTCAP-VERPAKKING EN BRENG HET NAAR UW WERKPLEK.

   SCHUINE RAND GEEFT ACHTERKANT AAN

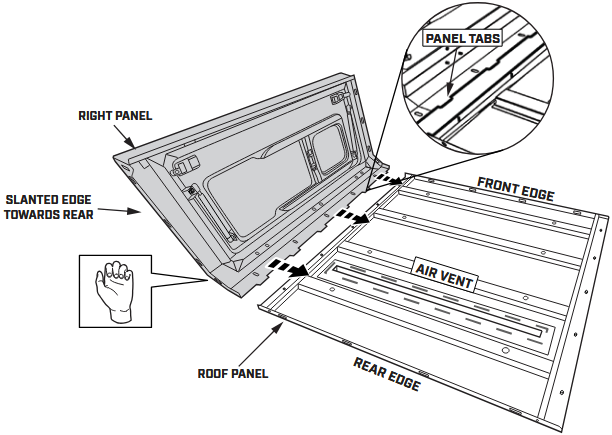

5. PLAATS DE PANEELTABS IN DE SMALLE SLEUVEN NET BOVEN DE SCHUIMVULLING OP HET DAKPANEEL.
   TIK STEVIG MET DE PALM VAN UW HAND TOTDAT ER EEN OPENING VAN 2-3 MM ONTSTAAT.

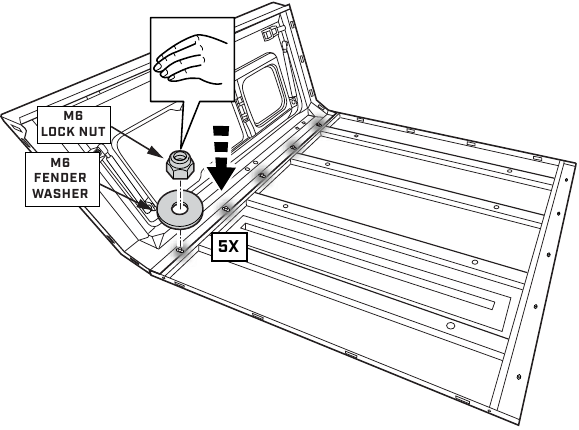

6. DRAAI DE M6-BORGMOTER MET DE M6-CARROSSERIEPLAAT HANDVAST AAN ALLE BOUTEN.

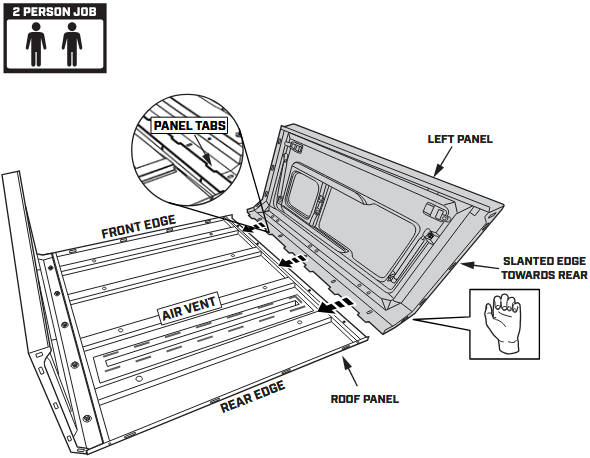

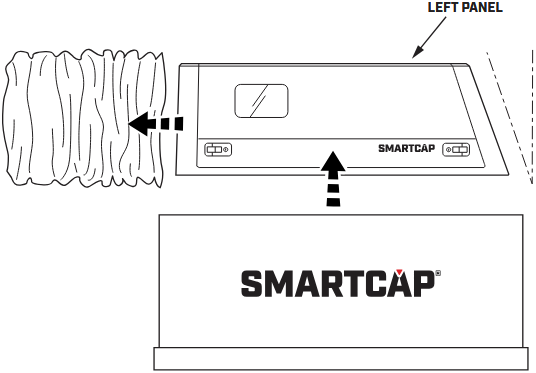

7. ZOEK HET LINKERPANEEL IN DE SMARTCAP-VERPAKKING EN BRENG HET NAAR UW WERKPLEK.

   SCHUINE RAND GEEFT ACHTERKANT AAN

8. PLAATS DE PANEELTABS IN DE SMALLE SLEUVEN NET BOVEN DE SCHUIMVULLING OP HET DAKPANEEL.
   TIK STEVIG MET DE PALM VAN UW HAND TOTDAT ER EEN OPENING VAN 2-3 MM ONTSTAAT.

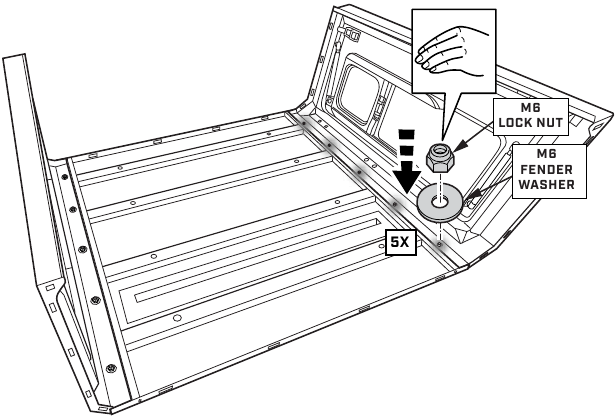

9. DRAAI DE M6-BORGMOTER MET DE M6-CARROSSERIEPLAAT HANDVAST AAN ALLE BOUTEN.

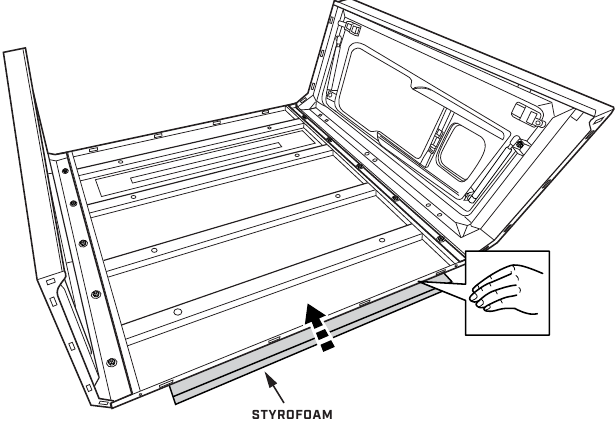

10. DUW DE SMARTCAP OMHOOG OM EEN PAAR INCHES STYRAFOAM ONDER HET DAKPANEEL BLOOT TE LEGGEN OM ONDERSTEUNING TE BIEDEN AAN DE VOORFLENS.

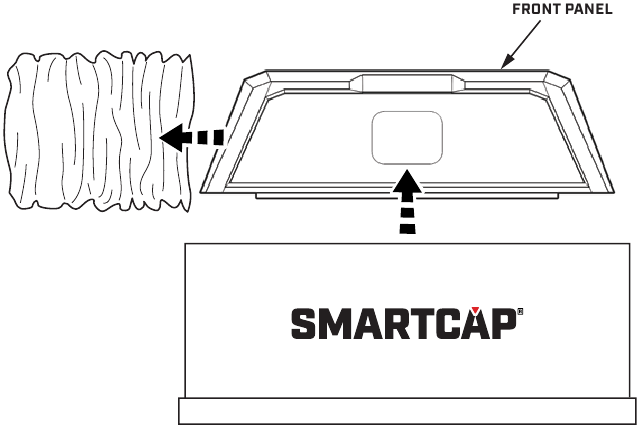

11. HAAL DE NODIGE HARDWARE UIT DE FITMENT-KIT.
    ZOEK DE VOORFLENS IN DE SMARTCAP-VERPAKKING EN BRENG DEZE NAAR UW WERKPLEK.

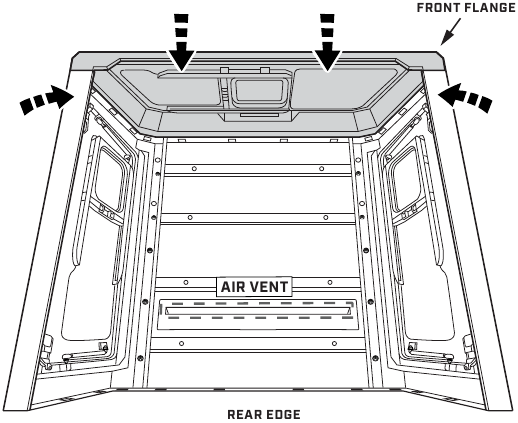

12. PLAATS DE VOORFLENS ZOALS HIERONDER WEERGEGEVEN.

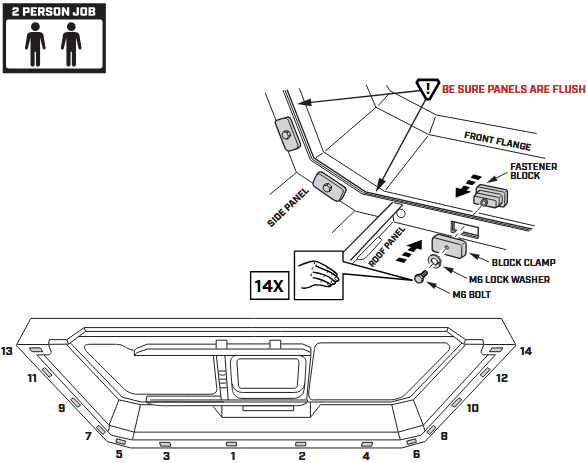

13. INSTALLEER DE HARDWARE LANGS DE VOORFLENS MET DE M6-BOUT AAN DE BINNENKANT.

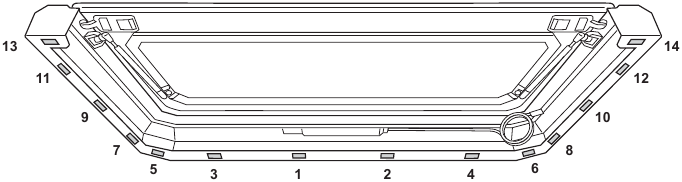

    BEGIN MET HET MONTEREN VAN BEVESTIGINGSBLOKKEN 1-5.
    PAS HET LINKER- EN RECHTERPANEEL AAN OM DE BEVESTIGINGSBLOKKEN 6-15 UIT TE LIJNEN VOOR MONTAGE.
    DRAAI HANDVAST AAN IN DE WEERGEGEVEN VOLGORDE.

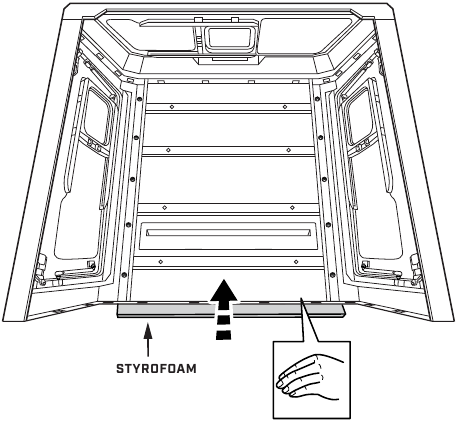

14. DUW DE SMARTCAP OMHOOG OM EEN PAAR INCHES STYRAFOAM ONDER HET DAKPANEEL BLOOT TE LEGGEN OM ONDERSTEUNING TE BIEDEN AAN DE ACHTERFLENS.

15. HAAL DE NODIGE HARDWARE UIT DE FITMENT-KIT.

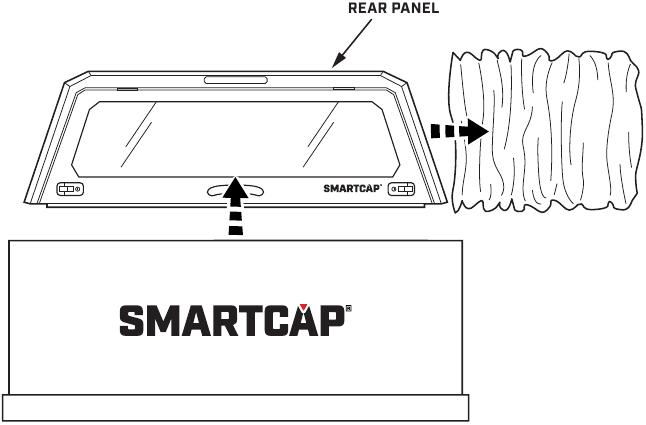

    ZOEK DE ACHTERFLENS IN DE SMARTCAP-VERPAKKING EN BRENG DEZE NAAR UW WERKPLEK.

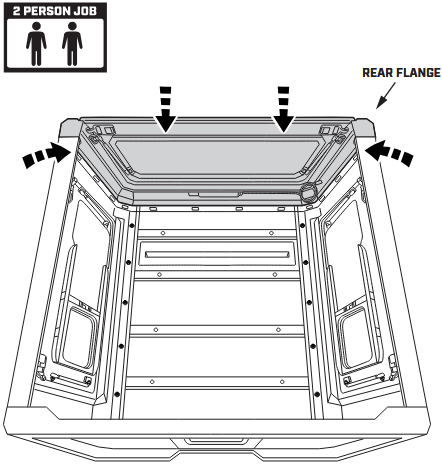

16. PLAATS DE ACHTERFLENS ZOALS HIERONDER WEERGEGEVEN.

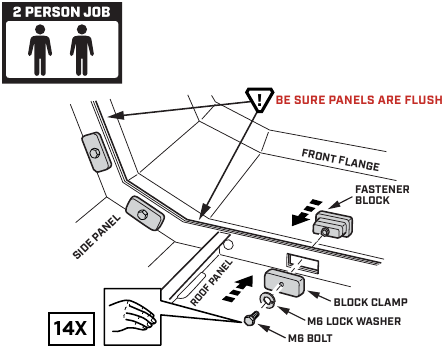

17. INSTALLEER DE HARDWARE LANGS DE ACHTERFLENS MET DE BOUT AAN DE BINNENKANT.
    BEGIN MET HET MONTEREN VAN BEVESTIGINGSBLOKKEN 1-5.
    PAS HET LINKER- EN RECHTERPANEEL AAN OM DE BEVESTIGINGSBLOKKEN 6-15 UIT TE LIJNEN VOOR MONTAGE.
    DRAAI HANDVAST AAN IN DE WEERGEGEVEN VOLGORDE.

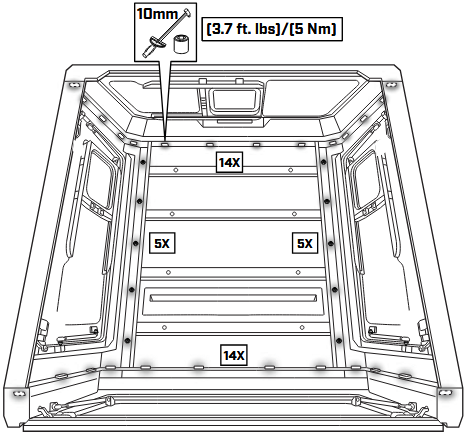

18. DRAAI ALLE HARDWARE VAST MET EEN MOMENTSLEUTEL EN 10 MM DOP TOT 3,7 FT. LBS.
    (5 NEWTONMETER)

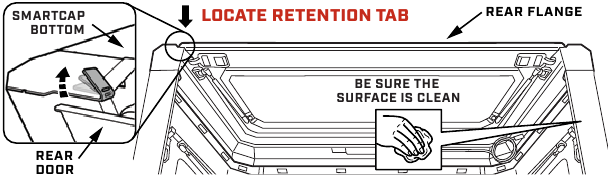

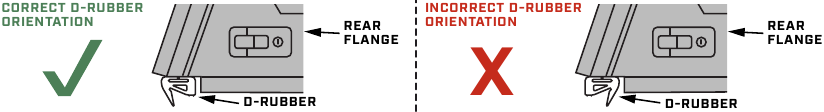

19. 1. ZOEK HET D-RUBBER-BEVESTIGINGSLIPJE NAAST DE ACHTERDEURPAKking. BUIG HET LIPJE IN EEN HOEK VAN 45 GRADEN OMHOOG.

    2. TREK EEN KLEIN GEDEELTE VAN DE PLAKRAND VAN HET D-RUBBER LOS.

    3. PLAATS HET LIPJE IN HET D-RUBBER TOTDAT HET D-RUBBER LICHT TEGEN DE ACHTERDEURPAKking AAN KOMT.

    4. DUW HET LIPJE STEVIG TERUG NAAR BENEDEN OM HET D-RUBBER OP ZIJN PLAATS TE ZETTEN.

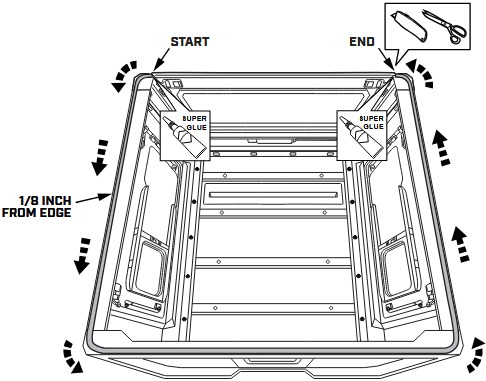

20. TREK DE PLAKRAND IN KORTE LENGTES LOS TERWIJL U ROND DE RANDEN WERKT.
    BLIJF BINNEN 1/8 INCH VAN DE BUITENRANDEN VAN DE SMARTCAP.
    VERWIJDER OVERTOLLIG MATERIAAL MET EEN RECHTE SNEDE.


INSTALLATIE

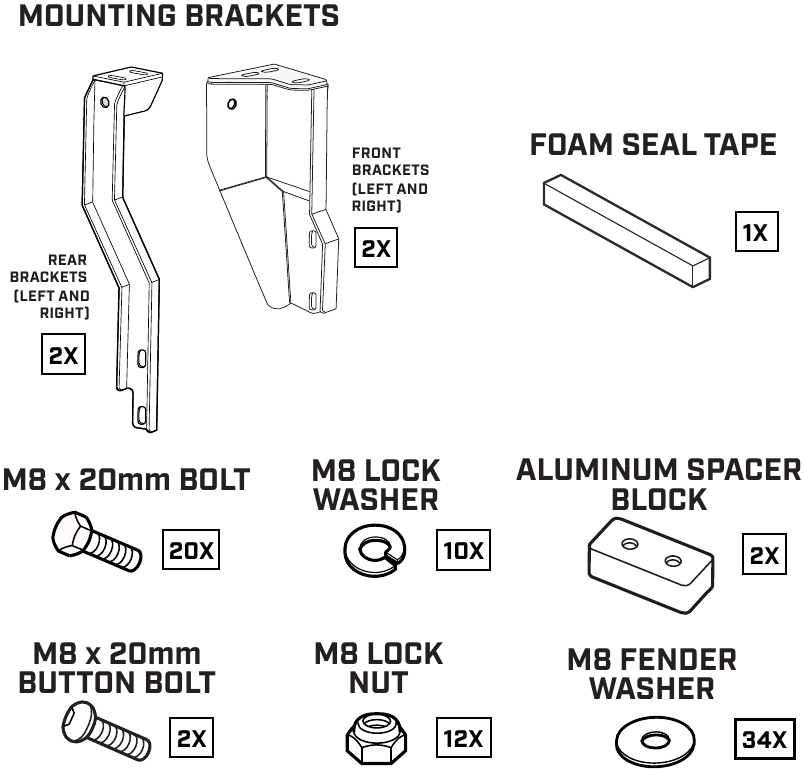

INSTALLATIE HARDWARE

VOERTUIGINSTALLATIE

• ER IS HULP NODIG VOOR DEZE INSTALLATIE. VIER PERSONEN WORDEN AANBEVOLEN OM DE SMARTCAP OP HET VOERTUIG TE TILLEN.
• VERMIJD HET BEKNELD RAKEN OF VERPLETTEREN VAN HANDEN EN VINGERS.
• LEES DE HELE PROCEDURE DOOR VOORDAT U BEGINT.

WAARSCHUWING BEDRAILAFDEKKING
VOORAFGAAND AAN DE INSTALLATIE

• OM ERVOOR TE ZORGEN DAT U UW TRUCK OF DE SMARTCAP NIET BESCHADIGT, IS HET BELANGRIJK OM DE LAADBAKRAILS VAN UW VOERTUIG TE ONDERZOEKEN OM NAUWKEURIG TE BEPALEN WELK MODELJAAR U HEEFT.

ALS UW AFDEKKINGEN VAN DE VAKKEN VOOR DE PALEN VAN DE LAADBAKRAIL ERUITZIEN ALS AFBEELDING A, GA DAN NAAR STAP 21

ALS UW AFDEKKINGEN VAN DE VAKKEN VOOR DE PALEN VAN DE LAADBAKRAIL ERUITZIEN ALS AFBEELDING B, GA DAN NAAR STAP 23. LET OOK OP: U SLAAT STAP 29 & 36 OVER

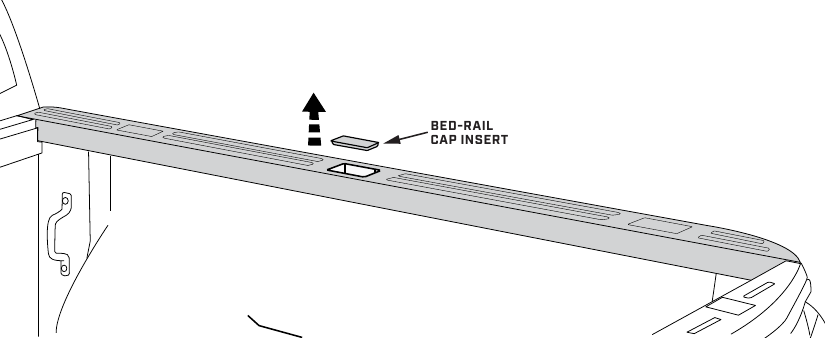

21. VERWIJDER DE TWEE MIDDELSTE INZETSTUKKEN VAN DE LAADBAKRAILAFDEKKING EN PLAATS ZE IN HET DASHBOARDKASTJE.
    HERHAAL AAN DE OVERKANT VAN HET VOERTUIG.

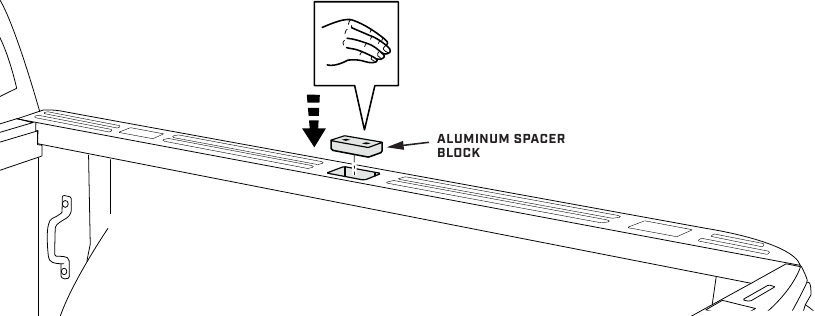

22. PLAATS HET ALUMINIUM AFSTANDSBLOK OP DE METALEN LAADBAKRAIL ZOALS AFGEBEELD.
    HERHAAL AAN DE OVERKANT VAN HET VOERTUIG.

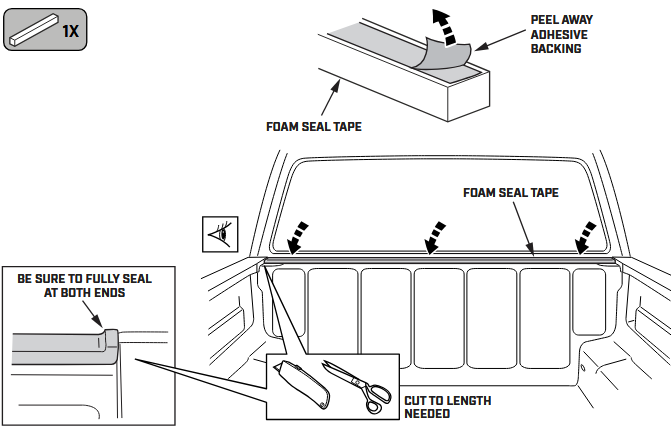

23. INSPECTEER DE LAADBAK VAN DE TRUCK. ALS DE VOORKANT LAGER IS DAN DE ZIJDEN, BRENG DAN SCHUIMTAPE AAN OP DE VOORKANT VAN DE LAADBAK.

24. VERWIJDER DE VOORSTE BINDHAAK VAN DE BINNENWAND VAN DE LAADBAK VAN DE TRUCK.

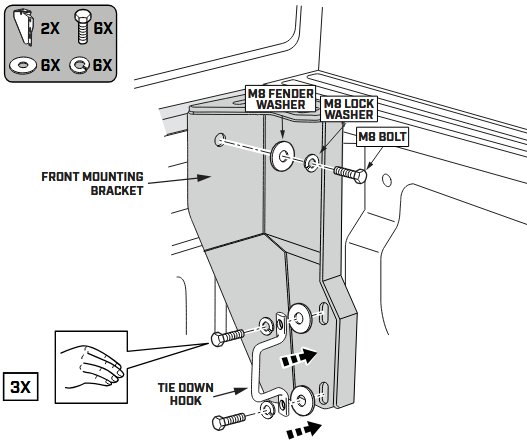

    PLAATS DE RECHTER VOORSTE MONTAGEBEUGEL IN DE VOORSTE HOEK VAN DE LAADBAK VAN DE TRUCK ZOALS AFGEBEELD.
    ZET DE BEUGEL VAST MET DE AANGEGEVEN BEVESTIGINGSMIDDELEN, ALLEEN MET DE HAND VASTDRAAIEN.
    HERHAAL AAN DE OVERKANT VAN HET VOERTUIG MET DE LINKER VOORSTE MONTAGEBEUGEL.

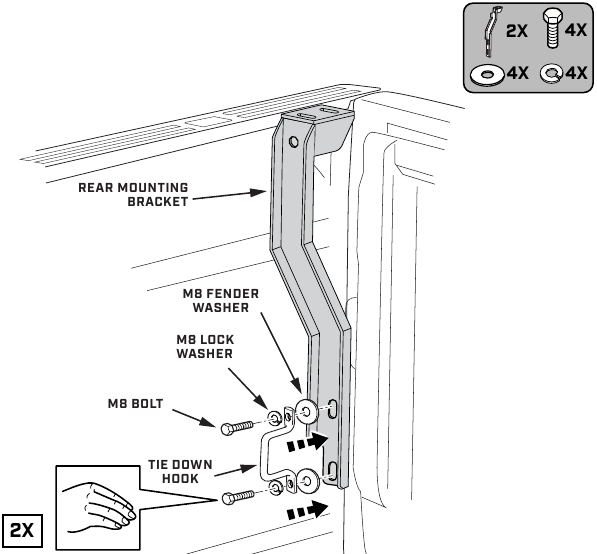

25. VERWIJDER DE ACHTERSTE BINDHAAK VAN DE BINNENWAND VAN DE LAADBAK VAN DE TRUCK.
    PLAATS DE RECHTER ACHTERSTE MONTAGEBEUGEL IN DE ACHTERSTE HOEK VAN DE LAADBAK VAN DE TRUCK ZOALS AFGEBEELD.
    ZET DE BEUGEL VAST MET DE AANGEGEVEN BEVESTIGINGSMIDDELEN, ALLEEN MET DE HAND VASTDRAAIEN.
    HERHAAL AAN DE OVERKANT VAN HET VOERTUIG MET DE LINKER ACHTERSTE MONTAGEBEUGEL.

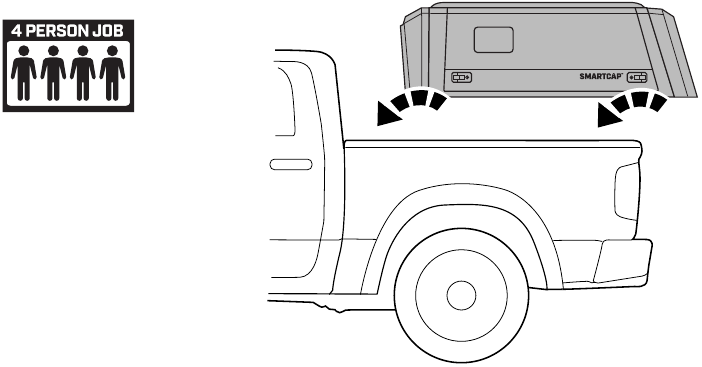

26. GEBRUIK 4 PERSONEN OM DE GEMONTEERDE SMARTCAP OP DE LAADBAK VAN DE TRUCK TE TILLEN.
    OM BESCHADIGING VAN HET D-RUBBER TE VOORKOMEN, SCHUIFT U DE SMARTCAP NIET OP ZIJN PLAATS.

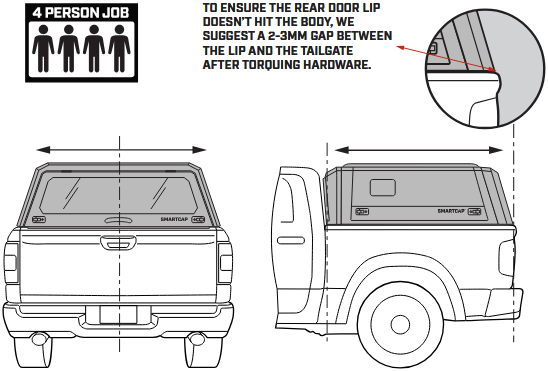

27. CONTROLEER OF DE SMARTCAP CORRECT IS GEPLAATST EN GECENTREERD OP DE LAADBAK VAN DE TRUCK.
    HET IS BELANGRIJK DAT DE SMARTCAP NIET TE VER NAAR VOREN WORDT GEDUWD, WAARDOOR ER EEN OPENING ONTSTAAT TUSSEN DE SMARTCAP EN DE CABINE.

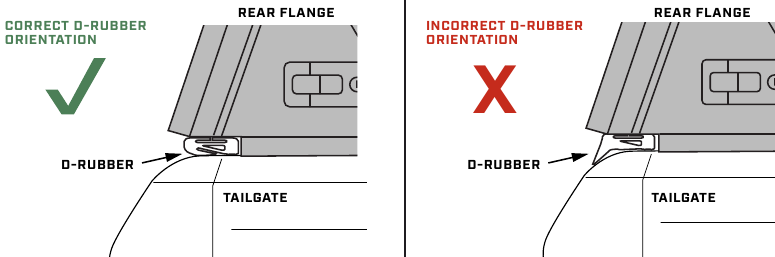

28. LOOP ROND DE LAADBAK VAN DE TRUCK OM ER ZEKER VAN TE ZIJN DAT DE D-RUBBER PASSING CORRECT IS EN DAT DE RUBBER LIP GOED ONDER DE KAP IS GESTOPT.

29. AFBEELDING B SLAAT DEZE STAP OVER

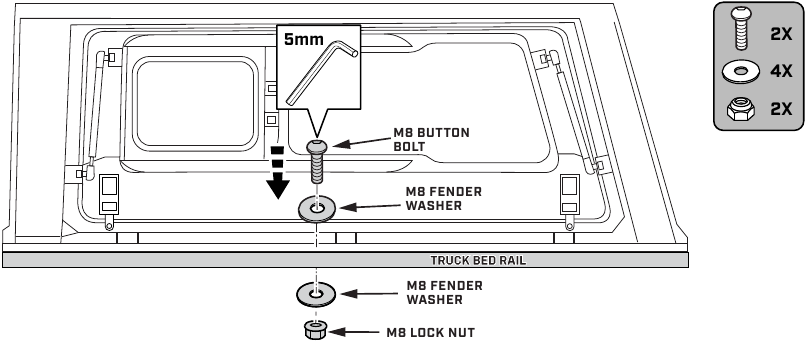

    DRAAI MET EEN 5 MM INBUSSLEUTEL DE SMARTCAP ZIJWAND LOSJES VAST AAN DE BOVENKANT VAN DE LAADBAK VAN DE TRUCK MET BEHULP VAN EEN M8 BOUT MET KNOPKOP, M8 BORGSTELRING EN M8 CARROSSERIESTELRING ZOALS HIERONDER WORDT GETOOND.
    HERHAAL AAN DE OVERKANT VAN HET VOERTUIG.

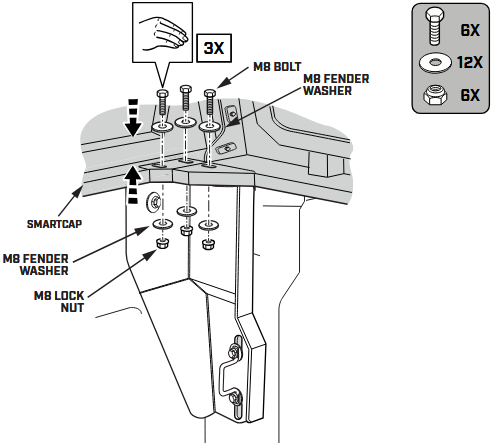

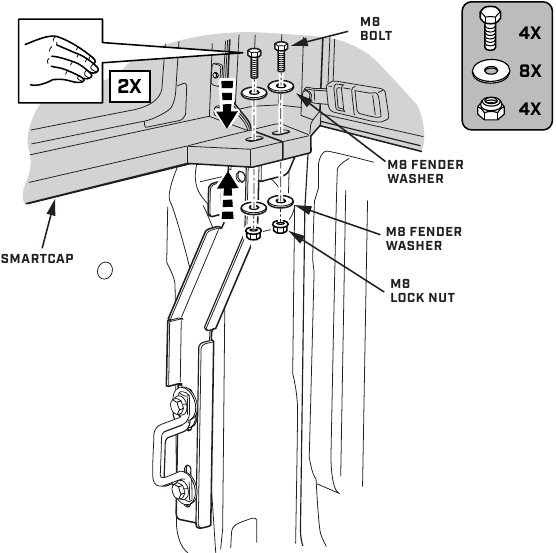

30. ZET DE SMARTCAP VAST AAN DE RECHTER ACHTERSTE MONTAGEBEUGEL MET DE AANGEGEVEN BEVESTIGINGSMIDDELEN, ALLEEN MET DE HAND VASTDRAAIEN.
    HERHAAL AAN DE OVERKANT VAN HET VOERTUIG MET DE LINKER ACHTERSTE MONTAGEBEUGEL.

31. ZET DE SMARTCAP VAST AAN DE RECHTER ACHTERSTE MONTAGEBEUGEL MET DE AANGEGEVEN BEVESTIGINGSMIDDELEN, ALLEEN MET DE HAND VASTDRAAIEN.
    HERHAAL AAN DE OVERKANT VAN HET VOERTUIG MET DE LINKER ACHTERSTE MONTAGEBEUGEL.

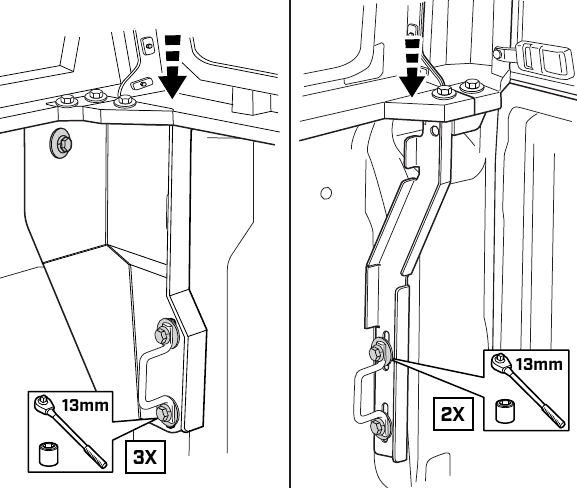

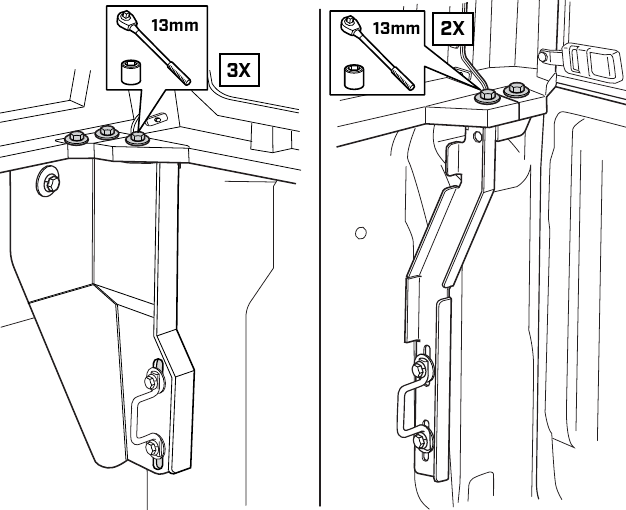

32. ZODRA ALLE BEVESTIGINGSMIDDELEN ZIJN GEÏNSTALLEERD, DRAAIT U ZE GEDEELTELIJK VAST MET EEN DOP SLEUTEL ZOALS AANGEGEVEN.
    DRAAI DE BEVESTIGINGSMIDDELEN OP ALLE VIER DE HOEKEN VAN HET VOERTUIG GEDEELTELIJK VAST.

33. DRUK OP DE SMARTCAP OM EEN COMPRESSIE VAN 2 MM - 3 MM OP HET D-RUBBER TE BEREIKEN EN BLIJF DE BEUGELBEVESTIGINGSMIDDELEN VASTDRAAIEN MET EEN DOP SLEUTEL ZOALS AANGEGEVEN.
    BLIJF DE BEVESTIGINGSMIDDELEN OP ALLE VIER DE HOEKEN VAN HET VOERTUIG VASTDRAAIEN.

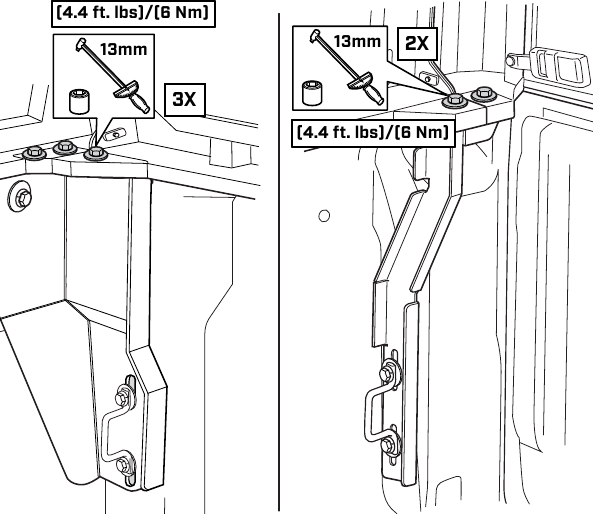

34. ZODRA DE SMARTCAP CORRECT IS GEPLAATST, DRAAIT U DE BOVENSTE BEVESTIGINGSMIDDELEN VOLLEDIG VAST MET EEN MOMENTSLEUTEL EN EEN 13 MM DOP TOT 4,4 FT. LBS
    (6 NEWTON METER)
    DRAAI DE BOVENSTE BEVESTIGINGSMIDDELEN OP ALLE VIER DE HOEKEN VAN HET VOERTUIG VOLLEDIG VAST.

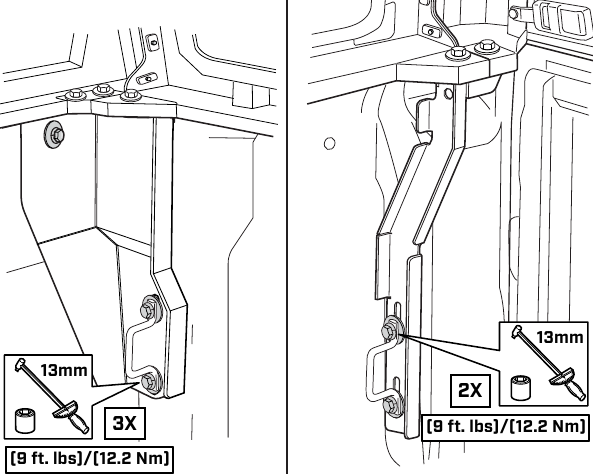

35. ZODRA DE SMARTCAP CORRECT IS GEPLAATST, DRAAIT U DE ONDERSTE BEVESTIGINGSMIDDELEN VOLLEDIG VAST MET EEN MOMENTSLEUTEL EN EEN 13 MM DOP TOT 9 FT. LBS
    (12,2 NEWTON METER)
    DRAAI DE ONDERSTE BEVESTIGINGSMIDDELEN OP ALLE VIER DE HOEKEN VAN HET VOERTUIG VOLLEDIG VAST.

36. AFBEELDING B SLAAT DEZE STAP OVER

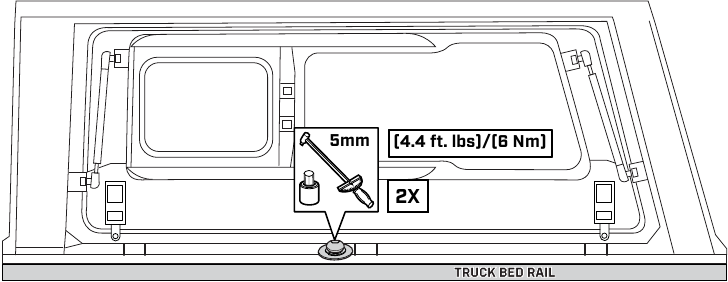

    DRAAI MET EEN MOMENTSLEUTEL MET EEN 5 MM ZESKANTSLEUTELDOP DE M8 BOUT MET KNOPKOP VAST TOT 4,4 FT. LBS.
    (6 NEWTON METER).
    HERHAAL AAN DE OVERKANT VAN HET VOERTUIG.


DERDE REMLICHT

• ZORG ERVOOR DAT HET VOERTUIG IS UITGESCHAKELD VOOR DEZE INSTALLATIE.
• LEES DE HELE PROCEDURE DOOR VOORDAT U BEGINT EN VOLG DE STAPPEN ZORGVULDIG OM ERVOOR TE ZORGEN DAT HET DERDE REMLICHT EN DE AANHANGWAGENSTEKKER CORRECT WERKEN.
• GEBRUIK EEN TESTLAMP OM TE CONTROLEREN OF DE INSTALLATIE IS GELUKT.

LED ACHTERLICHTKABELBOOM

INBEGREPEN IN DE MONTAGEKIT

GLOEIEND ACHTERLICHTKABELBOOM

ALS UW RANGER IS UITGERUST MET GLOEIENDE ACHTERLICHTEN, NEEM DAN CONTACT OP MET SUPPORT.NA@SMARTCAP.COM OM DE JUISTE KABELBOOM TE ONTVANGEN.

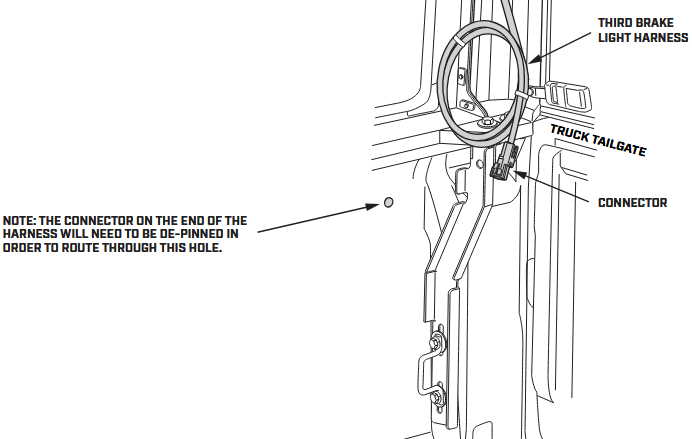

37. MAAK DE VERLENGKABELBOOM VAN HET DERDE REMLICHT LOS VAN DE PLAATS WAAR DEZE IS BEVESTIGD AAN DE SMARTCAP IN DE RECHTER ACHTERHOEK.

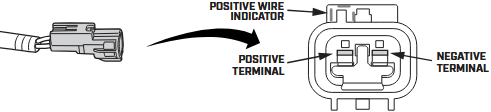

38. ONTGRENDEL DE CONNECTOR.
    LET OP DE DRAADRICHTING

    1. GEBRUIK EEN SCHROEVENDRAAIER OM DE VERGRENDELINGSCLIP NAAR VOREN TE TREKKEN.

    2. GEBRUIK EEN PINTJE OM OP DE DRAADONTGRENDELINGSLIPPEN TE DRUKKEN.

    3. VERWIJDER ELK VAN DE DRADEN VAN DE CONNECTOR TERWIJL U OP DE ONTGRENDELINGSLIPPEN DRUKT.

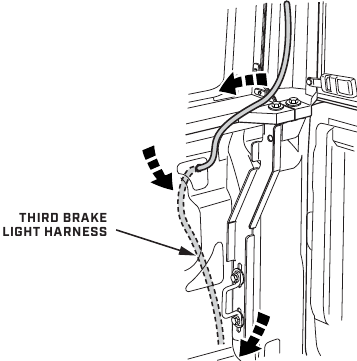

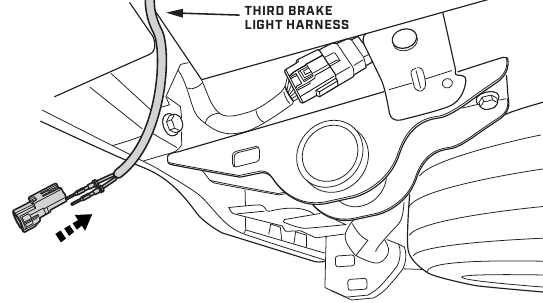

39. LEID DE VERLENGKABELBOOM VAN HET DERDE REMLICHT DOOR HET GAT EN OMLAAG NAAR DE BINNENSTE ACHTERBUMPER.
    ZORG ERVOOR DAT U DE AANSLUITINGEN NIET BESCHADIGT

40. BEVESTIG DE CONNECTOR OP DEZELFDE MANIER ALS WAAROP DEZE IS VERWIJDERD WEER AAN DE KABELBOOM VAN HET DERDE REMLICHT.
    ZIE STAP 37

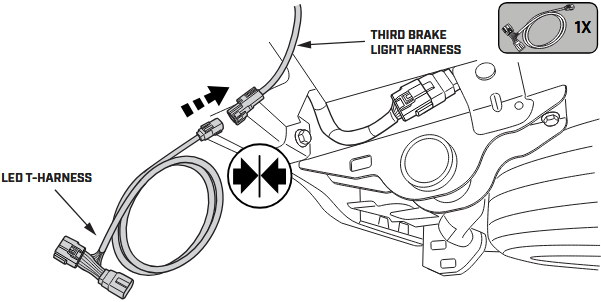

41. MET LED ACHTERLICHTEN
    SLUIT DE LED T-KABELBOOM AAN OP DE 2-PINS CONNECTOR AAN HET EINDE VAN DE VERLENGKABELBOOM VAN HET REMLICHT.

42. MET LED ACHTERLICHTEN

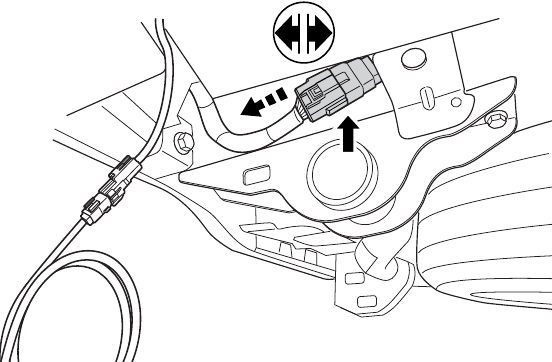

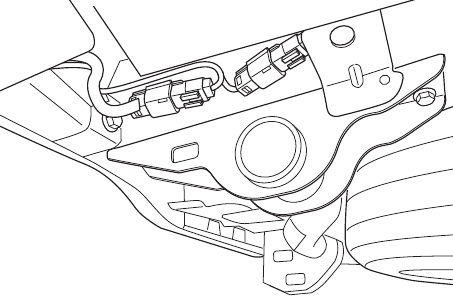

    ZOEK DE 16-PINS CONNECTOR OP DE FRAME RAIL AAN DE PASSAGIERSKANT EN KOPPEL DEZE LOS.

43. MET LED ACHTERLICHTEN

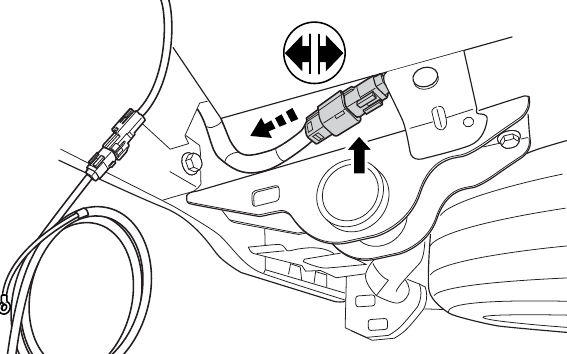

    SLUIT DE VROUWELIJKE CONNECTOR VAN DE T-KABELBOOM AAN OP DE MANNELIJKE CONNECTOR VAN DE VOERTUIGKABELBOOM. SLUIT DE MANNELIJKE CONNECTOR VAN DE T-KABELBOOM AAN OP DE VROUWELIJKE CONNECTOR VAN DE VOERTUIGKABELBOOM.

44. GLOEIENDE ACHTERLICHTEN

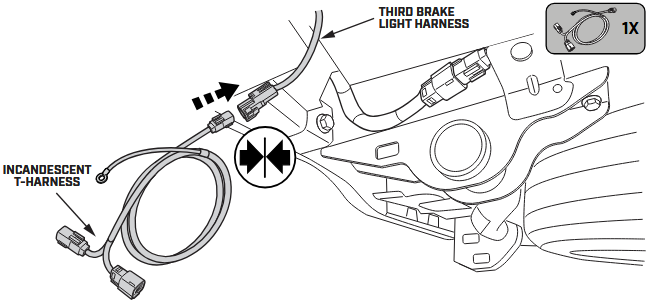

    SLUIT DE GLOEIENDE T-KABELBOOM AAN OP DE 2-PINS CONNECTOR AAN HET EINDE VAN DE VERLENGKABELBOOM VAN HET REMLICHT.

45. GLOEIENDE ACHTERLICHTEN
    ZOEK DE 6-PINS CONNECTOR OP DE FRAME RAIL AAN DE PASSAGIERSKANT EN KOPPEL DEZE LOS.

46. GLOEIENDE ACHTERLICHTEN

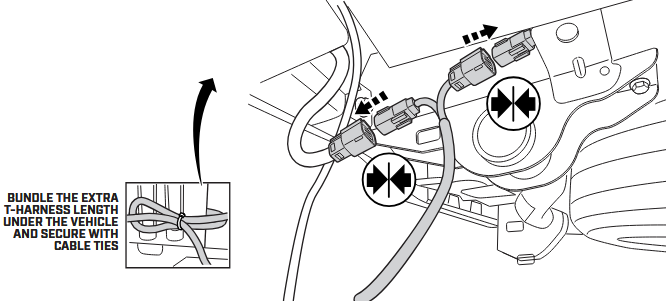

    SLUIT DE VROUWELIJKE CONNECTOR VAN DE T-KABELBOOM AAN OP DE MANNELIJKE CONNECTOR VAN DE VOERTUIGKABELBOOM.
    SLUIT DE MANNELIJKE CONNECTOR VAN DE T-KABELBOOM AAN OP DE VROUWELIJKE CONNECTOR VAN DE VOERTUIGKABELBOOM.

47. GLOEIENDE ACHTERLICHTEN
    ZET DE MASSA DRAAD OP DE T-KABELBOOM VAST AAN HET CHASSIS OP EEN GESCHIKTE LOCATIE ONDER HET VOERTUIG.


48. START DE TRUCK. MERK OP DAT HET BIJ SOMMIGE MODELLEN TOT 30 SECONDEN KAN DUREN VOORDAT HET VOERTUIG DE NIEUWE VERBINDING DETECTEERT. CONTROLEER DE REMLICHTEN EN RICHTINGAANWIJZERS OM ER ZEKER VAN TE ZIJN DAT ZE CORRECT WERKEN.

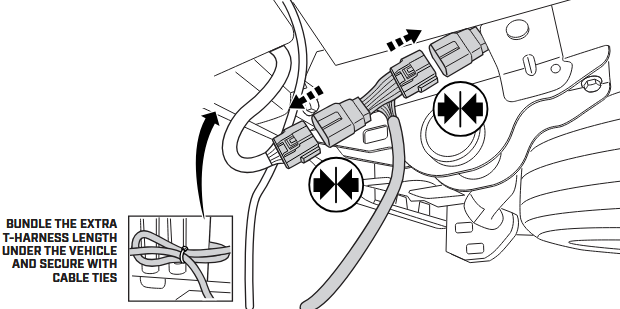

    ZODRA U HEEFT BEVESTIGD DAT DE LICHTEN CORRECT WERKEN, ZET U DE KABELBOOM VAST MET KABELBINDERS. ZORG ERVOOR DAT U GEEN STORING VEROORZAAKT MET BEWEGENDE ONDERDELEN VAN HET VOERTUIG.

LAAT HET ONS WETEN ALS U VRAGEN HEEFT.
SMARTCAP.COM
SUPPORT.NA@SMARTCAP.COM - NOORD-AMERIKA
SUPPORT.SA@SMARTCAP.COM - REST VAN DE WERELD
