StetSom BRAVO RIDER 800.4 Handleiding

Inleiding

De RIDER-versterker is ontwikkeld met een focus op efficiëntie en geluidsgetrouwheid, waardoor hij ideaal is voor compacte projecten die hoge prestaties vereisen in een beperkte ruimte. Dankzij het robuuste, ruimtebesparende ontwerp kan hij naadloos worden geïntegreerd in een breed scala aan toepassingen. Hij combineert vermogen, duurzaamheid en veelzijdigheid voor degenen die geweldige audio nodig hebben zonder in te boeten aan functionaliteit.

Kenmerken

Ontdek enkele van de professionele audiofuncties en -configuraties:

• RCA- en WIRE (HIGH-IN) ingangsaansluitingen, compatibel met vrijwel alle apparatuur op de markt;
• Frequentierespons van 10 Hz tot 20 KHz, geschikt voor verschillende soorten luidsprekers;
• Schakelbare LOW PASS (<90 Hz) en HIGH PASS (>90 Hz) filterregelaars;
• LEVEL-regeling voor het aanpassen van de kanalen CH1/CH2 en CH3/CH4;
• Luidsprekeraansluitmogelijkheden voor STEREO-modus (min. 2 ohm) of BRIDGE-modus (min. 4 ohm), waarbij twee kanalen worden gecombineerd voor een hoger RMS-vermogen;

Beschikbare aansluitingen op de versterker:

Voor de installatie

Lees deze handleiding zorgvuldig door voordat u het product gebruikt.

• Alle productaansluitingen moeten worden gemaakt terwijl het apparaat isUITGESCHAKELD.
• Het is verplicht om een zekering te installeren tussen het product en de batterij ter bescherming in geval van overbelasting. De zekering moet compatibel zijn met het stroomverbruik van het product en zo dicht mogelijk bij de batterij worden geïnstalleerd.
• Gebruik de draaddiktes die in deze handleiding worden aanbevolen om oververhitting van de kabels te voorkomen en maximale prestaties te garanderen.
• Houd de kabels zo kort mogelijk om de geluidsgetrouwheid te verbeteren en potentieel vermogensverlies te voorkomen.
• Leid de installatiekabels zo ver mogelijk weg van de originele bedrading van het voertuig, omdat dit storingen en ruis in uw audiosysteem kan veroorzaken.
• Installeer het product op een stevige, goed geventileerde en droge plaats.
• De installatie moet worden uitgevoerd door een gekwalificeerde professional.

Als u vragen heeft, kunt u contact opnemen met de winkel waar de installatie is uitgevoerd of met onze klantenservice via:
+55 18 2104 9412.

Audio-aansluitingen van de versterker

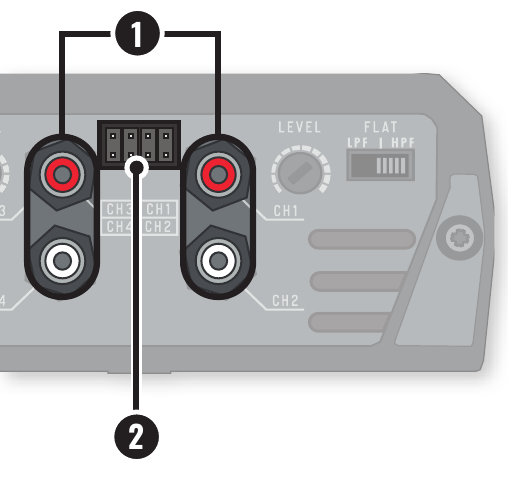

1. RCA-AUDIO-INGANGEN:
   Deze aansluitingen bestaan uit twee paar RCA-connectoren, bestaande uit 4 onafhankelijke kanalen (CH1 en CH2 / CH3 en CH4), zoals aangegeven op de versterker.
   Om de beste audiokwaliteit te garanderen en geluidsinterferentie te voorkomen, raden we aan om hoogwaardige afgeschermde RCA-kabels te gebruiken.

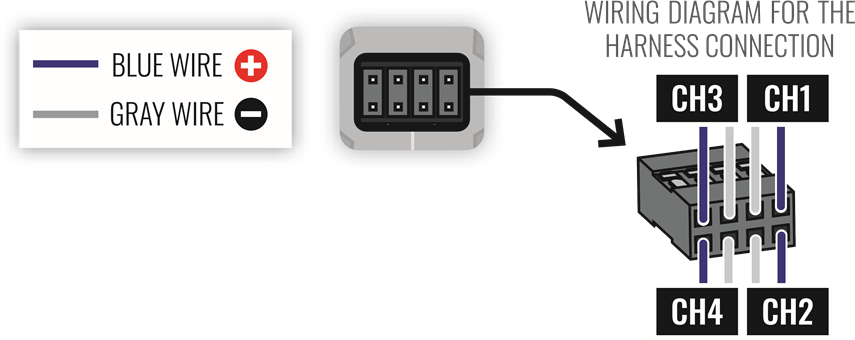

2. WIRE AUDIO CONNECTIONS (HIGH): Deze ingang heeft 4 onafhankelijke kanalen (CH1 en CH2 / CH3 en CH4) die op de versterker zijn aangegeven.
   Controleer de radio-uitgangssignalen voordat u de aansluitingen maakt.


De RCA- en HIGH INPUT-aansluitingen delen dezelfde uitgangskanalen. Het gelijktijdig gebruiken van beide ingangen kan ongewenste audioruis veroorzaken.

Stroomaansluitingen

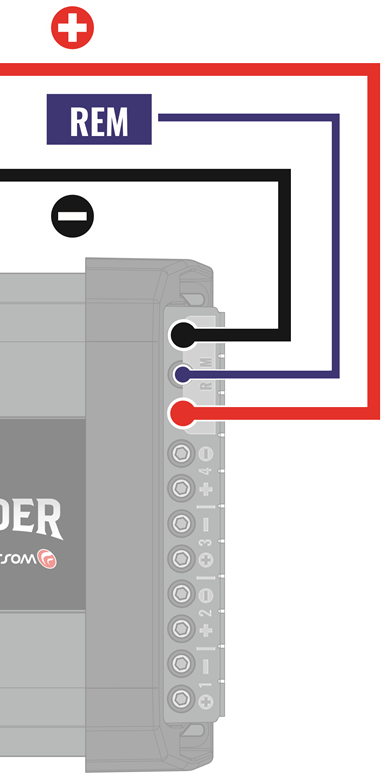

POSITIEVE AANSLUITING (+12V) Sluit aan op de positieve pool van de batterij met behulp van een kabel met een minimale dikte van 8 AWG. Als u de batterij van het voertuig gebruikt, installeer dan een 60A-zekering om het elektrische systeem te beschermen en plaats deze niet verder dan 12'' van de batterij.

NEGATIEVE AANSLUITING (MASSA) Sluit aan op de negatieve pool van de batterij met behulp van een kabel van minimaal 8 AWG, of aard deze rechtstreeks op het chassis van het voertuig. Geef in dit geval de voorkeur aan een steraardingsconfiguratie, waarbij alle massa's afkomstig zijn van hetzelfde punt.

REM REMOTE CONNECTION
Met deze aansluiting kan de versterker worden geactiveerd wanneer deze van stroom wordt voorzien. Sluit hem aan op de remote-uitgang van de radio/speler voor automatische activering, of gebruik een aan/uit-schakelaar die is aangesloten op een 12V-stroombron voor handmatige activering. Gebruik een kabel met een minimale dikte van 19 AWG voor de aansluiting.

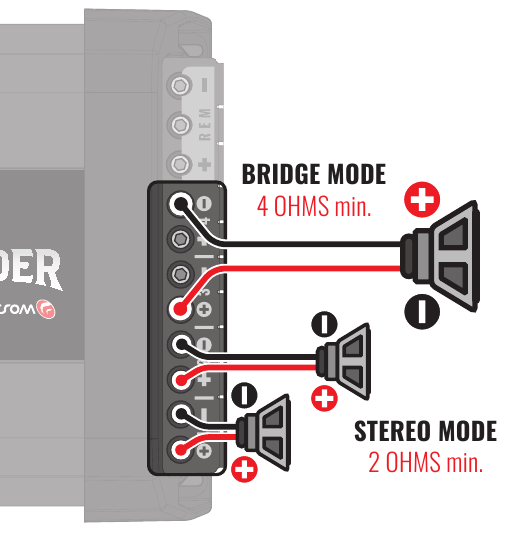

Luidsprekeraansluitschema

Aansluitingen voor de versterkte en bewerkte audio-uitgang om de luidsprekers aan te sluiten.

INSTALLATIETIPS

• Maak altijd verbindingen met het productUITGESCHAKELD om "plopjes" of mogelijke schade aan de luidsprekers te voorkomen.

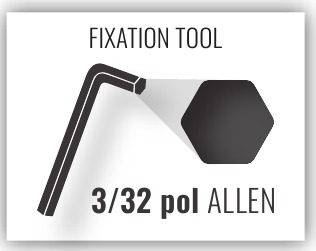

• Zet de kabels vast met een 3/32" of 2,5 mm inbussleutel. Oefen geen overmatige kracht uit om beschadiging van de schroeven of kabels te voorkomen.


• Zorg ervoor dat de luidsprekerpolariteit correct is uitgelijnd zoals aangegeven op het product.

LUIDSPREKERS
Gebruik 14 AWG-kabels
Gebruiksvoorbeelden:
4 x 2 OHM-LUIDSPREKERS
2 x 2 OHM-LUIDSPREKERS +
1 x 4 OHM-SUBWOOFER (GEBRUGD)
2 x 4 OHM-SUBWOOFER (GEBRUGD)
Zorg ervoor dat de luidsprekerimpedantie niet lager is dan het minimum dat door de versterker wordt ondersteund.

Audiobediening

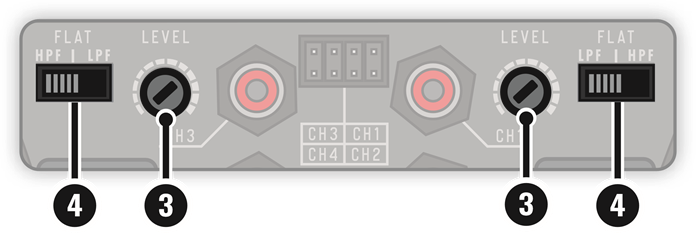

3. LEVEL: Past het signaalniveau aan dat naar de luidsprekers wordt verzonden. De RECHTER-regelaar regelt de kanalen CH1/CH2, terwijl de LINKER-regelaar de kanalen CH3/CH4 aanpast.
4. CROSSOVER: De versterker heeft twee keuzeschakelaars voor de frequentie-afsnijding. Elke schakelaar regelt twee kanalen tegelijk (CH1 & CH2 / CH3 & CH4).

	HPF: Activeert het HIGH PASS-filter en snijdt frequenties onder 90 Hz af.
	FLAT: Past geen filter toe, waardoor de weergave van alle frequenties die door de versterker worden ondersteund, mogelijk is.
	LPF: Activeert het LOW PASS-filter en snijdt frequenties boven 90 Hz af.

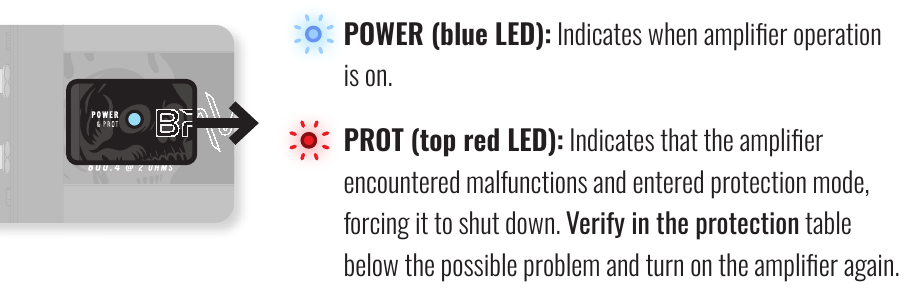

LED-indicatoren

Slim beschermingssysteem

Wanneer het beschermingssysteem een storing detecteert, schakelt de versterker uit en knippert de PROT-led. Voor elk type storing knippert de led een bepaald aantal keren om de oorzaak aan te geven, zoals weergegeven in de onderstaande tabel:

	Diagnose: Kortsluiting of overbelasting van de uitgang.
	Oplossing: Controleer of de luidsprekerkabels goed geïsoleerd zijn en of de uitgangsimpedantie niet hoger is dan die van de versterker.
	Diagnose: Te hoge temperatuur. Wanneer de versterker ongeveer 90 °C bereikt, wordt de audio gestopt en draaien de koelers op maximale snelheid om het koelproces van de interne componenten te versnellen.
	Oplossing: Controleer of de versterker zich op een geventileerde plaats bevindt of dat de koelers niet worden geblokkeerd. Houd de versterker een paar minuten ingeschakeld, zodat de koelers het koelproces kunnen ondersteunen.
	Diagnose: Voedingsspanning lager dan 9V.
	Oplossing: Controleer de spanning van de batterij of voeding.
	Diagnose: Voedingsspanning hoger dan 15,5 V.
	Oplossing: Controleer de spanning van de batterij of voeding.

Installatiediagram

Volg de aanbevolen afmetingen voor installatie:

• Stroomkabels (positief en negatief) 8 AWG
• Remote turn-on kabel (REM) 19 AWG
• Audio-uitgangskabels (luidsprekers) 14 AWG
• Beschermingszekering 60A

DE INSTALLATIE MAG ALLEEN WORDEN UITGEVOERD DOOR GEKWALIFICEERDE PROFESSIONALS EN MET HET PRODUCT UITGESCHAKELD. HET GEBRUIK VAN EEN ZEKERING IS VERPLICHT OM HET SYSTEEM TE BESCHERMEN TEGEN KORTSLUITING EN OVERBELASTING. INSTALLEER DEZE ZO DICHT MOGELIJK BIJ DE BATTERIJ.

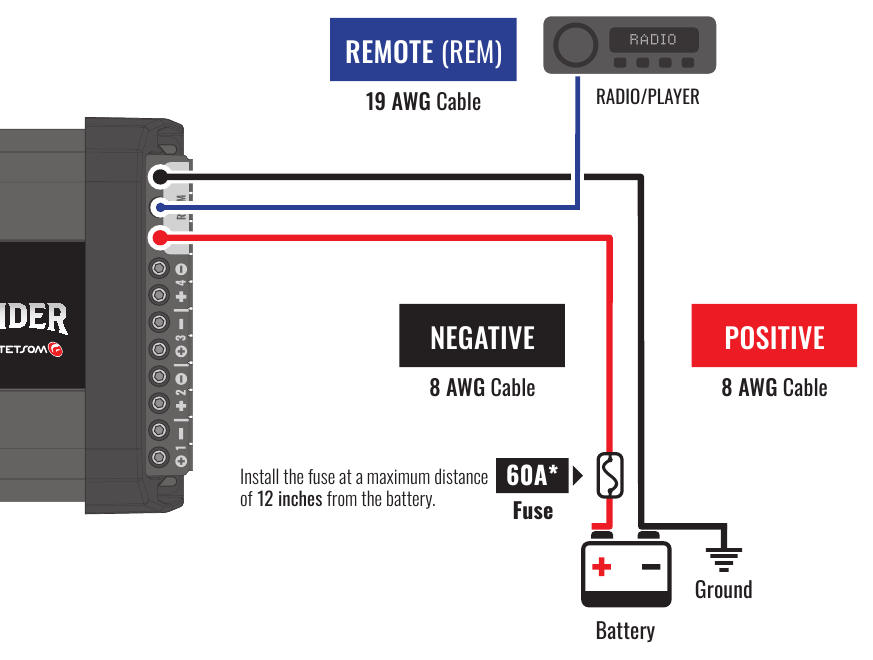

ZIJAANZICHT VAN HET PRODUCT (STROOM)

Probleemoplossing en oplossingen

In geval van storingen of abnormaal gedrag van het product, kunnen deze tips helpen bij het diagnosticeren en oplossen van problemen:

PRODUCT SCHAKELT NIET IN

• Controleer of de kabels correct zijn aangesloten en of alle aansluitingen goed elektrisch en mechanisch contact maken.
• De zekeringen kunnen defect of doorgebrand zijn. Controleer de staat van de zekeringen en zorg ervoor dat ze overeenkomen met de aanbevolen specificaties voor de apparatuur.
• Controleer of de batterijaansluitingen van stroom worden voorzien en of de batterij voldoende is opgeladen om het product te laten functioneren.
• Als de rode PROT LED begint te knipperen, raadpleeg dan de tabel van het slimme beschermingssysteem.

GEEN GELUID

• De luidsprekerkabels of audio-aansluitingen zijn mogelijk niet goed aangesloten of zijn defect.
• Controleer of de LEVEL-regeling op de versterker niet op het minimum is ingesteld.

AUDIOVERVORMING

• De luidsprekers zijn mogelijk overbelast of defect. Controleer of de instellingen correct zijn.

ZWAKKE BASS

• De luidsprekerkabels hebben mogelijk de en polariteiten omgekeerd (luidsprekers uit fase).

AUDIORUIS OF STORINGEN

• Controleer of de installatie zich te dicht bij de originele bedrading van het voertuig bevindt, omdat dit storingen en audioruis kan veroorzaken.
• Gebruik een aparte stroomaansluiting voor het geluidssysteem. Installeer altijd een zekering zo dicht mogelijk bij de batterij ter bescherming.

Neem voor verdere vragen contact op met de winkel waar het product is gekocht/geïnstalleerd, of neem contact met ons op via onze klantenservice op: +55 18 2104 9412.
