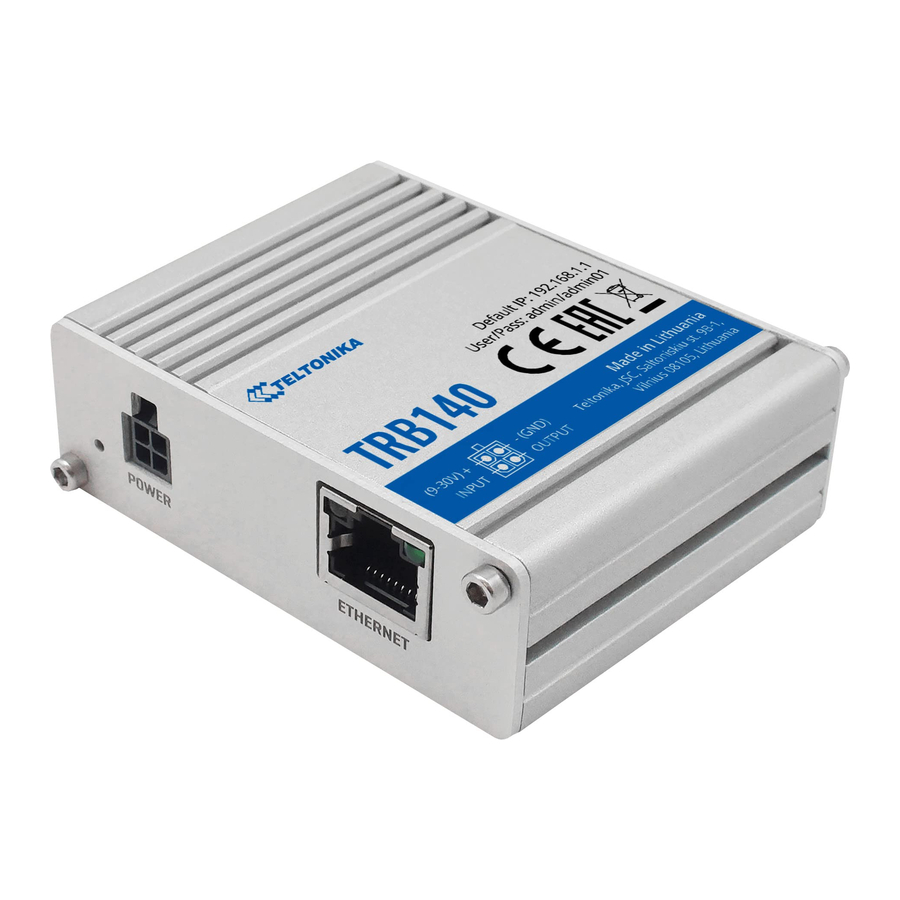

Teltonika TRB140 Handleiding

Inleiding

De LTE-router wordt gebruikt om een aangesloten apparaat (bijv. Elvaco's CMe3100 M-Bus Metering Gateway) in staat te stellen gegevens via het mobiele netwerk te verzenden. Hij is gemonteerd en aangesloten in een beschermende behuizing en is klaar voor gebruik bij levering. Bezoek de Elvaco-website voor meer informatie over onze beschikbare oplossingsconfiguraties.

Installatie

Om de beschermingsklasse van het product te behouden, moet u voorkomen dat u nieuwe gaten in de behuizing boort en ervoor zorgen dat u kabelwartels gebruikt.

Stroomvoorziening
De installatie moet worden uitgevoerd door een gekwalificeerde elektricien of een installateur met de vereiste kennis.
De doos is voorzien van een stroomonderbreker. Gebruik een schroevendraaier om een willekeurige M20-uitsparing uit de onderkant van de behuizing te verwijderen en sluit een stroomkabel van het elektriciteitsnet aan op het stopcontact. De meegeleverde kabelwartel wordt gebruikt om de kabel in de doos te bevestigen.

SIM-kaart
De LTE-router heeft een SIM-kaart nodig om toegang te krijgen tot het mobiele netwerk.
Voor alle Elvaco-serviceklanten is een vooraf geïnstalleerde SIM-kaart inbegrepen in het product. Informatie over de SIM-kaartidentiteit en het telefoonnummer is te vinden op het gedrukte label, verpakt in de doos.
Een SIM-kaart plaatsen:

1. Verwijder de router van de DIN-rail in de doos
2. Draai de twee zeskantbouten van het achterpaneel los en verwijder het achterpaneel
3. Plaats de SIM-kaart in de SIM-aansluiting
4. Bevestig het paneel en draai de zeskantbouten vast
5. Bevestig de mobiele antenne (maximaal aanhaalmoment 0,4 Nm)

Antenne
Een antenne voor mobiele netwerken is inbegrepen bij de LTE-router. Bevestig de antenne aan de SMA-connector op de router en zorg ervoor dat de antenne niet in metalen voorwerpen wordt geplaatst of in de buurt van andere objecten die de signaalontvangst verstoren.

Netwerk
Een netwerkkabel wordt gebruikt om de LTE-router aan te sluiten op het apparaat dat toegang zal krijgen tot het mobiele netwerk. Gebruik om te beginnen een schroevendraaier om een M20-uitsparing uit de onderkant van de behuizing te verwijderen. Zodra de uitsparing is verwijderd, sluit u het ene uiteinde van de netwerkkabel aan op de poort van de LTE-router en het andere uiteinde op het beoogde apparaat.
Als de LTE-router wordt gebruikt met een Elvaco CGc-Box, moet de netwerkkabel in plaats daarvan worden aangesloten op de CMe3100 Ethernet-connector. Gebruik ten slotte de meegeleverde kabelwartel om de kabel in de behuizing te bevestigen, zodat een veilige installatie wordt gegarandeerd.

Aan de slag

De instellingen van de LTE-router kunnen worden geconfigureerd via de webinterface.

Inloggen via webinterface
Door in te loggen op de webinterface van de router.

1. Schakel het apparaat in en sluit de USB-kabel aan tussen uw router en computer
2. Laat de gateway opstarten. Dit kan tot 30 seconden duren
3. Het besturingssysteem van uw computer zou het USB-apparaat moeten detecteren en het stuurprogramma moeten installeren
4. Om de webinterface van de gateway te openen, typt u het IP-adres 192.168.2.1 in uw webbrowser
5. Log in met de inloggegevens die zich op het apparaatinformatielabel/de gravure bevinden.
6. Let na het inloggen op de signaalsterkte

Instellingen wijzigen
De LTE-router moet handmatig worden geconfigureerd via de webinterface van de router.

De APN wijzigen
Ga naar
Network > Wan > Druk op de bewerkknop (pen).

1. Typ de APN in die u wilt gebruiken
2. Druk op Save & Apply (Opslaan & toepassen).

Het IP-adres vergrendelen
Door statische IP-adresinstellingen te gebruiken, wordt een vast IP-adres gebruikt voor een verbindend apparaat, bijvoorbeeld een MBus Gateway. Om de statische IP-adresinstelling te gebruiken, gaat u naar
Network > DHCP > Static leases

1. Selecteer een hostnaam
2. Typ het MAC-adres en een gewenst IP-adres voor het verbindende apparaat
3. Druk op Add (Toevoegen) en vervolgens op Save (Opslaan).

Wachtwoord wijzigen
Om het wachtwoord te wijzigen dat wordt gebruikt om in te loggen op de webinterface van de LTE-router, gaat u naar
System > Administration > User settings

1. Typ het nieuwe wachtwoord in
2. Confirm (Bevestigen) en druk op Save (Opslaan).

Een poort forwarding regel instellen
In de webinterface van de LTE-router kunnen uw eigen poort forwarding regels worden gedefinieerd. Ga naar Network > Firewall > Port Forwarding.

1. Zoek de sectie New Port Forward Rule (Nieuwe poort forwarding regel)
2. Selecteer een naam voor de regel en kies "TCP" als protocol.
   De geselecteerde externe poort wordt door de LTE-router gebruikt om verbinding te maken met het WAN-netwerk en de geselecteerde interne poort wordt door het externe apparaat gebruikt om verbinding te maken met de router

Opmerking
Bij het aansluiten van een metering gateway op de LTE-router wordt poort 80 normaal gesproken gebruikt als interne poort.

1. Typ het IP-adres van het verbindende apparaat.
2. Druk opAdd (Toevoegen) en vervolgens op Save (Opslaan).

TECHNISCHE SPECIFICATIES

Mechanica

Elektrische aansluitingen
Voedingsspanning: Netspanning

Elektrische kenmerken

Elektrische kenmerken
Gebruiksomgeving: Binnen of buiten
