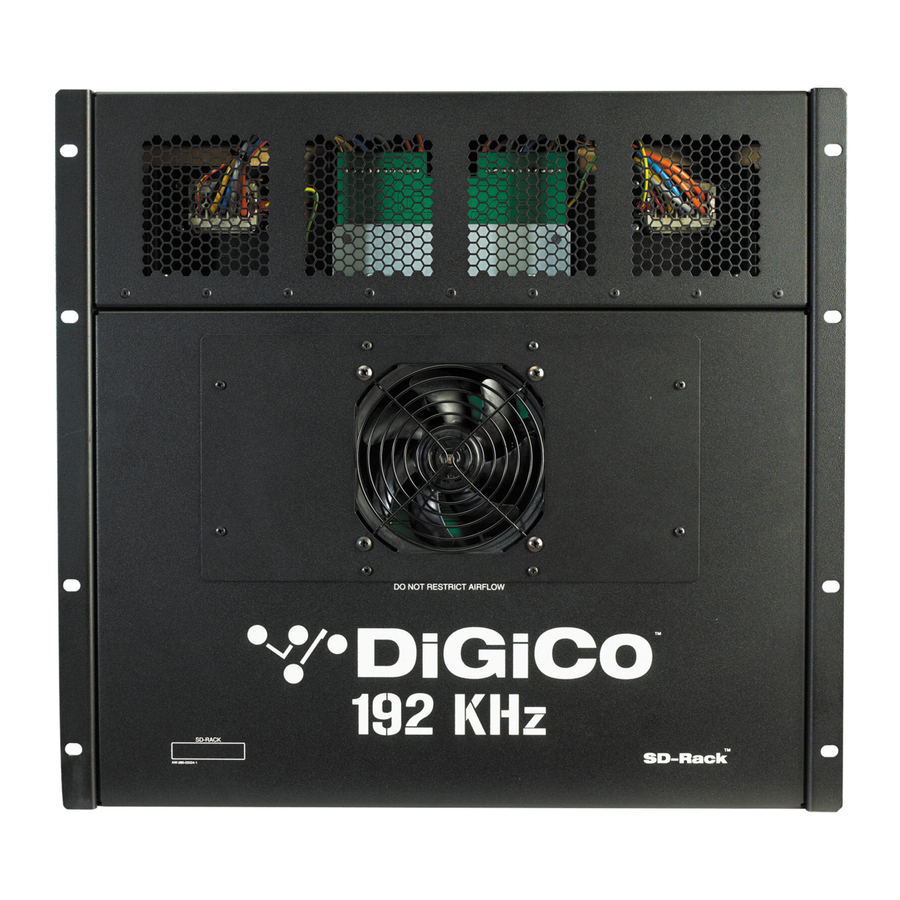

digico SD Rack Handleiding

Inleiding

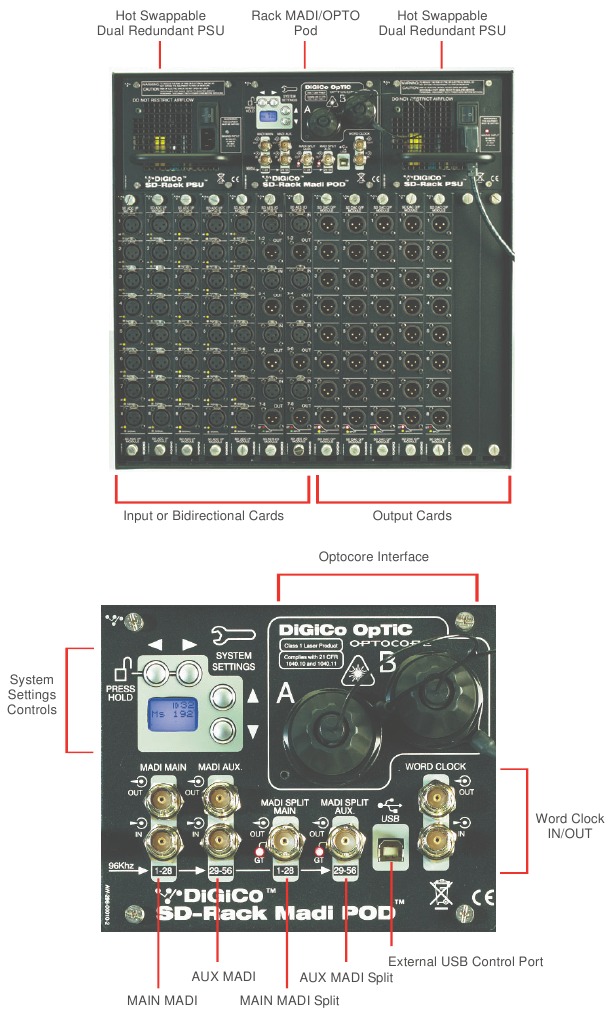

Productoverzicht

De DiGiCo SD Rack is........

SD Rack Vermogen

De SD-rack heeft dubbele redundante hot-swappable voedingen. De rack moet, indien mogelijk, altijd met beide voedingen aan worden gebruikt.

SD Rack Klokken

De SD Rack ontvangt de kloksynchronisatie van de aangesloten console tijdens normaal gebruik. Hij kan werken op 48 KHz of 96 kHz wanneer hij wordt geklokt door de console. Hij is in staat om op 192 KHz te draaien, maar dit is nog niet geïmplementeerd in de huidige consolesoftware.

De SD Rack kan ook synchronisatie ontvangen van zijn eigen interne klok met verschillende samplefrequenties - zie het gedeelte Rack Samplefrequentie

Daarnaast kan de rack synchronisatie ontvangen van een externe word clock-bron wanneer de word clock is aangesloten op de word clock in-poort van de rack.

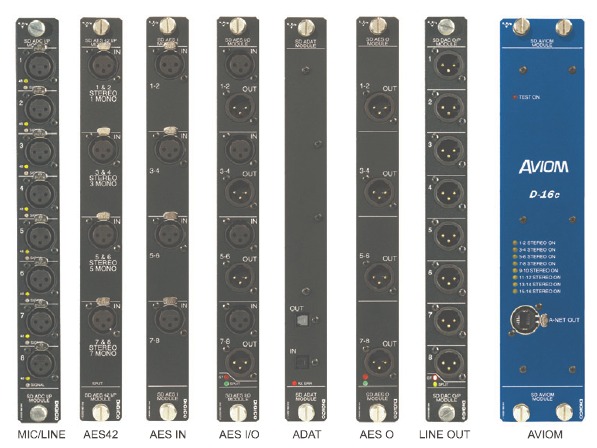

SD Rack Kaarten

Er zijn verschillende rack I/O-kaartopties beschikbaar - I/O-kaarten bieden normaal gesproken blokken van 8 signalen. Een rack kan worden uitgerust met maximaal 14 I/O-kaarten, die maximaal 56 ingangen en 56 uitgangen bieden.

Kaartopties zijn:

• Analoge microfoon/lijningangskaart op XLR
• Analoge lijningangskaart op XLR
• AES-ingangskaart op XLR of BNC
• AES-uitgangskaart op XLR of BNC
• AES Bidirectionele I/O-kaart op XLR of BNC
• Aviom-kaart (16 uitgangen die 2 rackslots bezetten) - CAT5-connector
• AES42 microfooningangskaart op XLR

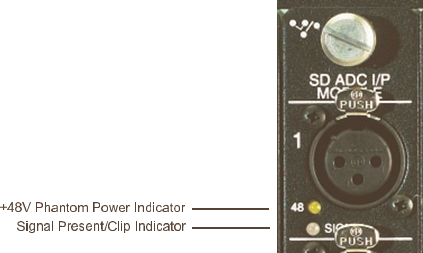

Analoge microfoon/lijningangskaart (ADC)

De 8 microfoon/lijningang ADC-kaart heeft 2 indicatoren op elke aansluiting.

De oranje indicator toont de status van +48V fantoomvoeding aan/uit.

De groene indicator toont aan dat er een signaal aanwezig is en deze wordt rood wanneer het signaal bijna clipt.

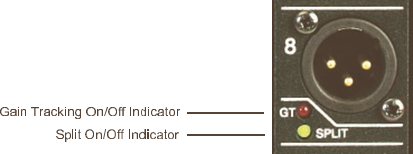

Analoge lijningangskaart (DAC)

De 8 lijningang DAC-kaart heeft 2 indicatoren aan de onderkant van de kaart.

De rode indicator toont de status van Gain Tracking Aan/Uit.

De gele indicator toont de status van de kaart Split Aan/Uit.

Splits & Gain Tracking

Split Opties

De SD Rack heeft verschillende Split-opties.

1. Elke ingangssleuf (blok van 8 aansluitingen op een ingangskaart) kan worden gesplitst naar de relevante uitgangssleuf. Dus sleuf 1 zou worden gesplitst naar sleuf 8, sleuf 2 naar sleuf 9 enzovoort. Deze gesplitste signalen kunnen automatisch worden Gain Tracked, zodat elke verandering in de analoge gain op de ingangsaansluiting wordt gecompenseerd door de tegengestelde verandering in digitale trim op de relevante uitgangsaansluiting. De uitgangskaarten hebben LED-indicatoren die de status Split ON/OFF en Gain Tracking ON/OFF aangeven.
2. Er zijn 2 speciale MADI split-poorten op BNC-connectoren met de labels MADI Split Main (MadiSM) en MADI Split Aux (MadiSX).

Deze poorten kunnen ofwel 2 onafhankelijke gesplitste signalen leveren bij 48 KHz, of een paar gesplitste signalen die MADI-kanalen 1-28 en 29-56 bevatten bij 96 KHz.

Op deze uitgangen kan ook automatische Gain Tracking worden toegepast op een per split-basis. Bijv. Main Split met Gain Tracking Aan en Aux Split met Gain Tracking Uit

Gain Tracking

Gain Tracking kan worden bediend via het Rack LCD-menusysteem of optioneel via een SD Series-console.

Met Gain Tracking ingeschakeld, werkt de digitale trim op de gesplitste uitgangen in directe relatie tot de analoge gain die wordt toegepast op de relevante (gelijk genummerde) ingangsaansluiting. Elke verandering in de analoge gain op de ingang resulteert in de tegengestelde verandering die wordt toegepast op de digitale trim van de uitgangssplitaansluiting.

Als de analoge gain van een ingangsaansluiting begint bij 0dB en met Gain Tracking Aan wordt verhoogd tot +10dB, blijft het uitgangssplitniveau constant, omdat er in realtime een verandering van -10dB op is toegepast.

De juiste procedure is om een acceptabel niveau van analoge gain in te stellen op elke ingang voordat de Gain Tracking-functie wordt ingeschakeld. Zodra de Gain Tracking-functie actief is, mag deze niet worden uitgeschakeld zonder zorgvuldige overweging.

Er is ook een Gain Track Reset-functie die de digitale trim van de gesplitste uitgang op nul zet. Deze functie moet ook met de nodige zorg worden behandeld, omdat het gebruik ervan op een actieve split mogelijk het uitgangsniveau aanzienlijk kan veranderen.

Het SD Rack-menusysteem gebruiken

Het LCD-menusysteem op de rack MADIPod bevindt zich normaal gesproken in een vergrendelde toestand en is niet toegankelijk.

Het hoofddisplay is zichtbaar en als de rack niet is aangesloten op een SD-console, is de achtergrondkleur lichtblauw.

Als een SD-console is aangesloten en de rack correct besturingsgegevens van deze console ontvangt, knippert het display groen.

Door de 2 knoppen met de linker- en rechterpijl 2 seconden ingedrukt te houden, wordt het menusysteem ontgrendeld. Tijdens de 2 seconden is het display rood en staat er "Locked" (Vergrendeld) en wanneer ontgrendeld, wordt het display groen en staat er "Unlocked" (Ontgrendeld).

De omhoog/omlaag-knoppen scrollen door de pagina's in het menusysteem en de links/rechts-knoppen worden gebruikt om elk item te selecteren binnen pagina's met meerdere items. Wanneer de waarde van een item kan worden gewijzigd, worden hiervoor de omhoog/omlaag-pijlen gebruikt.

Als de rack 2 minuten in een inactieve toestand wordt gelaten, wordt deze automatisch opnieuw vergrendeld.

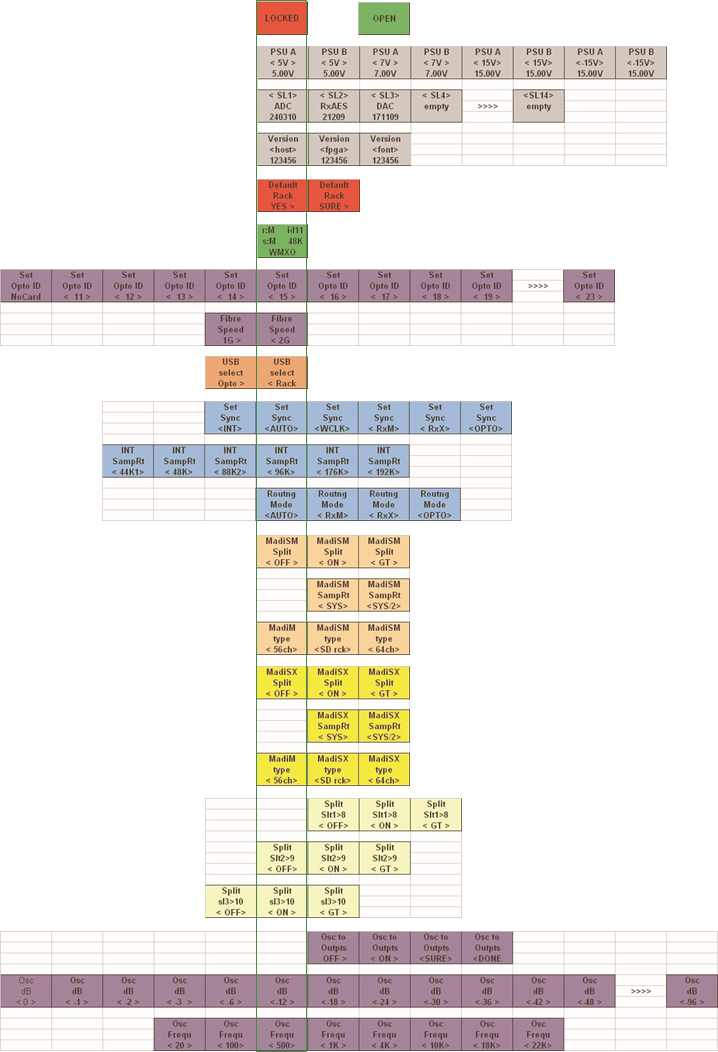

Raadpleeg het volgende diagram voor details over de menunavigatie.

PSU-uitlezingen

Deze pagina toont uitlezingen voor alle rack PSU-spanningen. Aanpassing is niet mogelijk vanuit het menu.

I/O-kaartcodeversies

Deze pagina toont het type kaart dat in elke rackslot is gedetecteerd en de firmwareversie die op de kaart is geïnstalleerd.

SLx geeft het slotnummer aan in het bereik SL1 tot SL14, van links naar rechts in de rack. Datumcodes zijn DD/MM/JJ.

Aanpassing is niet mogelijk vanuit het menu.

MADI-kaartcodeversies

Deze pagina toont de MADIPod-firmwareversies die op de rack zijn geïnstalleerd. HOST-, FPGA- en FONT-datumcodes zijn DD/MM/JJ.

Aanpassing is niet mogelijk vanuit het menu.

Rack Standaardwaarden

Op deze pagina kan de gebruiker alle rackparameters instellen op hun STANDAARDwaarden.

Wanneer het display Default Rack - Yes> (Standaard Rack - Ja>) toont, drukt u op de rechterpijlknop om te bevestigen.

Het display toont nu Default Rack - Sure> (Standaard Rack - Zeker>), druk op de rechterpijlknop om te bevestigen.

Met de linkerpijlknop navigeert u terug van Sure> (Zeker>) naar Yes> (Ja>).

Hoofddisplay

Het hoofddisplay is altijd zichtbaar wanneer het menusysteem zich in een vergrendelde toestand bevindt.

Het geeft aan:
r: = Het type ingang/uitgang dat wordt gerouteerd (M=MADI, O=Optocore)
s: = De rack-synchronisatiebron (M=MADI, O=Optocore, Int=Intern, W=Word Clock idxx = De Optocore ID van de rack
xxK = De samplefrequentie die door de rack wordt gebruikt (bijv. 48 KHz)
WMXO = De synchronisatieprioriteitsvolgorde die standaard is ingesteld op Word Clock, MADI Main, MADI Aux, Optocore Een pijl omhoog (^) verschijnt onder elk van de beschikbare synchronisatiebronnen.

Dus als er geen geldige Word Clock- of MADI-ingang is naar de rack, synchroniseert deze automatisch met Optocore indien aanwezig.

Als een geldige Word Clock-ingang vervolgens op de rack wordt aangesloten, wordt dit automatisch de synchronisatiebron voor het hele Optocore-systeem.

Als er meerdere geldige Word Clock-ingangen zijn aangesloten op verschillende racks, wordt de rack met de laagste optocore-ID die een Word Clock ontvangt de synchronisatiebron voor het hele Optocore-systeem.

Optocore ID & Vezelsnelheid

Deze pagina's tonen de Optocore ID van de rack in het bereik van 11 tot 24 en de vezelsnelheid, die 1 GB of 2 GB is.

Elke rack heeft een unieke ID nodig, zodat deze door de rest van het Optocore-systeem kan worden herkend. Om de ID te wijzigen, scrolt u met de linker-/rechterknoppen totdat u het vereiste nummer bereikt.

De rack-vezelsnelheid moet worden ingesteld op dezelfde waarde als alle andere apparaten in het Optocore-systeem. De standaardwaarde is 2 GB en dit mag niet worden gewijzigd, tenzij u speciale vereisten hebt. Er zijn twee mogelijke redenen om de vezelsnelheid te wijzigen in 1 GB:

1. Als u afstanden van optische vezel van meer dan 350 meter tussen afzonderlijke apparaten nodig hebt.
2. U hebt compatibiliteit nodig met de eigen I/O-eenheden van Optocore, waarvan sommige alleen werken op de 1 GB vezelsnelheid. Raadpleeg de documentatie van uw Optocore-apparaat voor de vezelsnelheidsspecificaties.

OPMERKING: Het gebruik van een vezelsnelheid van 1 GB beperkt het Optocore-vezelkanaaltelling van het systeem tot 224 I/O bij 96 KHz.

USB Rackbediening

Op deze pagina kan worden geselecteerd welk rackcomponent kan worden geadresseerd door de rack USB-poort.

Wanneer ingesteld op Opto >, kan de interne Optocore-kaart worden geadresseerd voor het herprogrammeren van Optocore-firmware - dit is niet vereist, tenzij dit specifiek is aangegeven door uw distributeur of DiGiCo Support.

Wanneer ingesteld op < Rack, kan het algemene rackbedieningssysteem worden geadresseerd - deze functie is nog niet geïmplementeerd (nov. 2010).

De standaardinstelling is < Rack.

Rack Synchronisatiebron

Op deze pagina kan de rack-synchronisatiebron worden geselecteerd.

De standaardinstelling is <AUTO>, waarmee automatische synchronisatieselectie in de volgorde WMXO mogelijk is, zoals beschreven in Main Display (Hoofddisplay) hierboven.

Deze instelling kan handmatig worden overschreven en een specifieke synchronisatiebron kan worden ingesteld als een van de volgende:

<INT> = Interne synchronisatie - Rack is Master

<WCLK> = Externe Word Clock-synchronisatie - Word Clock-ingang is Master

<RxM> = MADI Main-synchronisatie - MADI Main-ingang is Master

<RxX> = MADI Aux-synchronisatie - MADI Aux-ingang is Master

<OPTO> = Optocore-synchronisatie - Optocore is Master (normaal gesproken de laagste genummerde Optocore ID op het systeem)

Rack Samplefrequentie

Op deze pagina kan de rack-samplefrequentie worden geselecteerd.

Dit is alleen mogelijk als de Rack Sync Source (Rack Synchronisatiebron) is ingesteld op intern.

Beschikbare opties zijn 44,1 KHz, 48 KHz, 88,2 KHz, 96 KHz, 176 KHz en 192 KHz

Rack Routeringsmodus

Op deze pagina kan de rack-routeringsmodus worden geselecteerd - welke externe bron (MADI of Optocore) in en uit de rack wordt gerouteerd.

De standaardinstelling is <AUTO>, waarmee automatische routeringsselectie mogelijk is waarbij de routeringsmodus de synchronisatiebroninstelling volgt. Deze instelling kan handmatig worden overschreven en een specifieke synchronisatiebron kan worden ingesteld als een van de volgende:
<RxM> = MADI Main-routering - Ingangs- en uitgangsroutering via MADI Main

<RxX> = MADI Aux-routering - Ingangs- en uitgangsroutering via MADI Aux

<OPTO> = Optocore-routering - Ingangs- en uitgangsroutering via Optocore

Rack Main en Aux Splits

Deze pagina regelt de Main (MadiSM) en Aux (MadiSX) MADI Split-functies.

1. Elke split kan< OFF > (Uit) zijn, < ON > (Aan) of AAN met automatische Gain Tracking ingeschakeld (< GT >).
2. De samplefrequentie van het split-signaal kan ook worden ingesteld op dezelfde als de huidige samplefrequentie van de rack< SYS > (Systeem) bijv. 96 Khz of < SYS/2 >, wat de helft is van de huidige samplefrequentie van de rack. bijv. Rack op 96 KHz en split op 48 KHz.
3. Het MADI Type (MADI-type) van de split kan worden ingesteld op standaard 56 kanalen < 56ch >, 64 kanalen < 64ch > of < SD rck >, die de uitvoer van de SD-rack emuleert en als zodanig wordt herkend door het ontvangende MADI-apparaat. Dit laatste type zou handig zijn als de split een SD series-console aanstuurde.

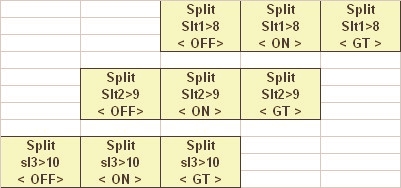

Rack Kaart Splits

Deze pagina regelt de individuele uitgangskaart Split-functies.

Elke kaartsplit kan < OFF > (Uit), < ON > (Aan) of AAN zijn met automatische Gain Tracking ingeschakeld (< GT >).

Elke ingangssleuf (blok van 8 aansluitingen op een ingangskaart) kan worden gesplitst naar de relevante uitgangssleuf. Dus sleuf 1 zou worden gesplitst naar sleuf 8, sleuf 2 naar sleuf 9 enzovoort.
