Nuvo IRON Handleiding

ONDERDELEN INBEGREPEN

A

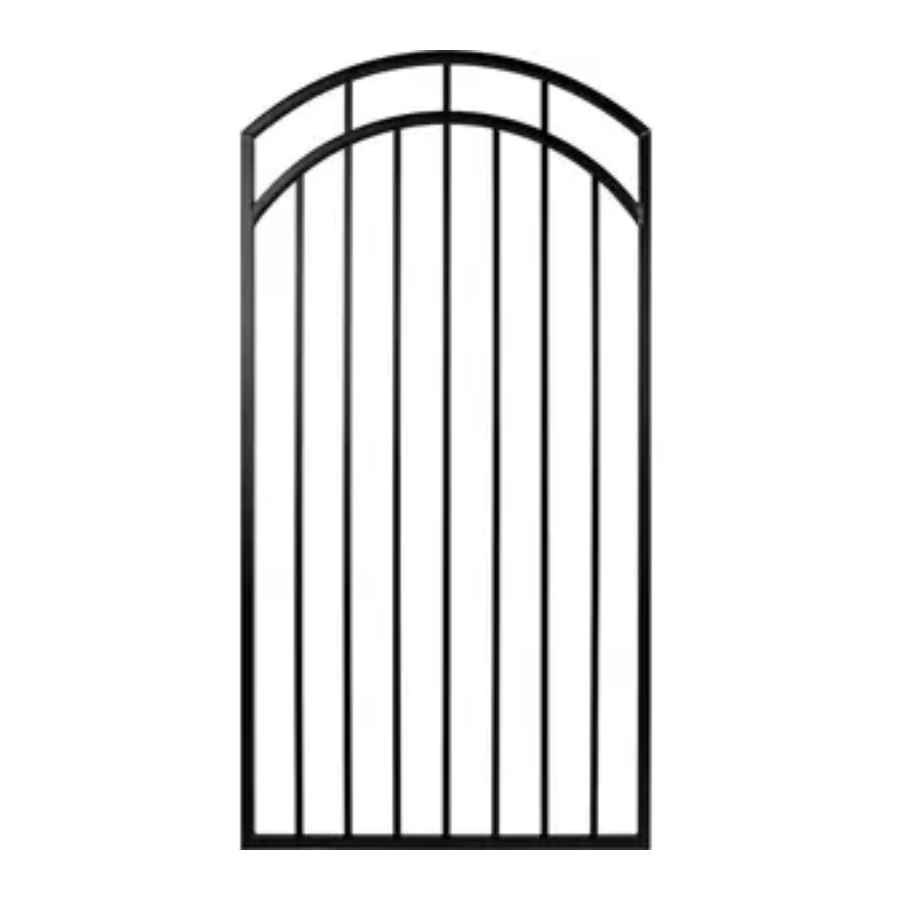

POORT (1)

D

HANDVAT (1)

B

ZELFSluitende POORTSCHARNIEREN MET MOEREN EN BOUTEN (2)

C

GRENDEL & VANGER MET HARDWARE (1)

BENODIGDE GEREEDSCHAPPEN

• Dopsleutel
• Boormachine
• Meetlint
• Waterpas

VOOR EEN SUCCESVOLLE INSTALLATIE

• Lees de instructies volledig door voordat u met de installatie begint.
• Plan uw project.
• Controleer de lokale bouwvoorschriften om naleving te waarborgen.
• Controleer de doos(en) om te bepalen of het aantal onderdelen volledig is.
• Installatie kan het beste worden uitgevoerd met twee personen.
• Draag persoonlijke beschermingsmiddelen; veiligheidsbril, enz.
• Wees voorzichtig om de schroeven niet te strak aan te draaien.
• Als u op andere oppervlakken installeert, moet de installateur de juiste hardware aanschaffen die nodig is voor een correcte installatie op elk ander type oppervlak.

ALS U UW POORT AAN EEN BESTAANDE PAAL, PIJLER OF MUURSTRUCTUUR BEVESTIGT, ZORG ER DAN VOOR DAT DE JUISTE BEVESTIGINGSMIDDELEN WORDEN GEBRUIKT VOOR HET MATERIAAL WAARAAN HET WORDT BEVESTIGD. MEEGELEVERDE BEVESTIGINGSMIDDELEN ZIJN VOOR HOUT. ZORG ER OOK VOOR DAT DE STRUCTUUR WAARAAN WORDT BEVESTIGD IN GOEDE STAAT WORDT GEACHT OM DE POORT TE ONDERSTEUNEN.

OPPERVLAKTEMONTAGE INSTALLATIE

Voordat u begint, bepaalt u de configuratie die het beste werkt voor uw project. Inclusief aan welke kant de grendel zich bevindt en of de poort naar binnen of naar buiten zwaait.

1. Haak de bovenste scharnierkraag rond het frame van de poort waar u maar wilt. Gebruik een meegeleverde moer en bout en een 12 mm-dop om de poort aan de scharnierkraag vast te draaien.

Zorg ervoor dat de scharnierkraag goed tegen het poortframe wordt gehouden voordat u de bout volledig vastdraait.

Herhaal dit voor de onderste scharnierkraag.

2. Gebruik resthout om het frame tijdens de installatie op te laten rusten om de gewenste onderste opening te bereiken. We raden aan om ongeveer 2" speling te laten, maar houd er rekening mee dat de helling van uw terrein mogelijk extra speling vereist.

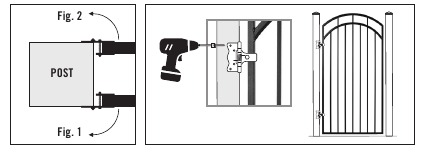

Lijn de poort uit met uw paal en plaats de scharnieren op de buitenkant van de paal met de pin naar u toe gericht (Afb. 1). Afhankelijk van de gewenste configuratie van uw poort, zorgt u ervoor dat deze gelijk ligt met de voor- of achterkant van de paal.

3. Plaats de scharnieren aan de voorkant van de paal om naar buiten te zwaaien (Afb. 1), of aan de achterkant van de paal om naar binnen te zwaaien (Afb. 2).

Gebruik de scharnieren als hefboomwerking tegen de paal en duw de poort naar binnen totdat de scharnierpen gelijk ligt met de paal, en bevestig vervolgens de scharnieren aan de paal met behulp van de meegeleverde schroeven.

Bevestig één schroef tegelijk, afwisselend tussen de bovenste en onderste scharnieren, zodat u kleine aanpassingen kunt maken en ervoor kunt zorgen dat uw palen en poort waterpas staan.

4. Bevestig de grendel aan het poortframe waar u maar wilt met behulp van een meegeleverde moer en bout.

5. Plaats de vanger op de paal en zorg ervoor dat deze is uitgelijnd met de grendel. Markeer vervolgens de schroeflocaties. Boor proefgaten van voldoende grootte. Bevestig met behulp van de meegeleverde schroeven.

6. Optioneel, het bevestigen van het tweezijdige handvat:
   Als u het meegeleverde tweezijdige handvat gebruikt, bepaalt u de positie op de zijrail. Bevestig vervolgens beide zijden aan elkaar, waarbij één kant in de andere kant van het handvat past. Bevestig vervolgens het handvat aan elkaar met behulp van de meegeleverde moeren en bouten.
