Talkpod A36 Handleiding

Inhoud

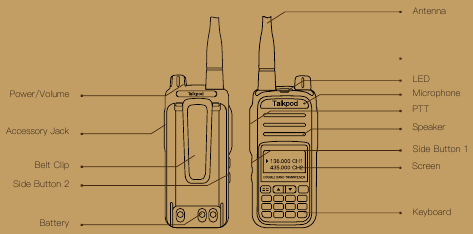

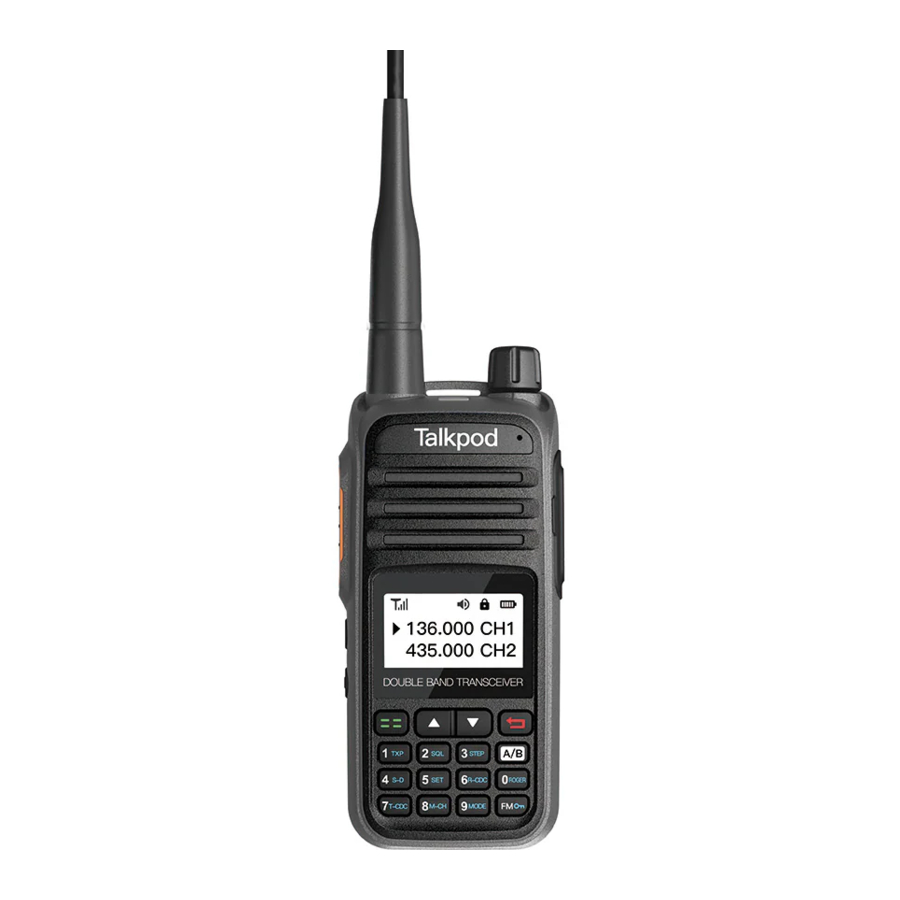

Radiostructuur

Radiostructuur

Radioverpakking

Knopdetails

NR. Icoon Naam Beschrijving
1 LED-licht Groen: RX Rood: TX
2 PTT Druk om te spreken
3 Zijkantknop 1 Programmeerbare zijkantknop
4 Zijkantknop 2 Programmeerbare zijkantknop (Gebruik bij voorkeur Lang indrukken S2 voor SOS)
5 Accessoire-aansluiting Voor headsets, programmeerkabel
6 Aanknop Draai met de klok mee om in te schakelen en het volume te verhogen Draai tegen de klok in om de stroom uit te schakelen en het volume te verlagen
7 SOS-knop aan de bovenkant Eén klik op SOS-alarm
8 Toetsenbord Multifunctioneel toetsenbord

Specificaties

Normaal
Modelnaam A36-M7B4UV1 A36-M7B4UV2
Frequentiebereik
 RX
136-174MHz 400-470MHz		 RX
136-174MHz 245-246MHz
TX
136-174MHz 400-470MHz		 TX
136-174MHz 245-246MHz
FM
Uitzending 76-108MHz		 FM
Uitzending 76-108MHz
Vermogen 5W 0.5W
Aantal kanalen 400
Werkmodus Analoog
Frequentiestabiliteit ±2.5ppm
SOS-alarm 1
Gewicht 210g
Grootte 108*52*28(mm)
Programmeerknop 2
Antennetype UHF 400-470/136-260 Antenne
Batterij Standaard 2000mAh, 7.4V
Antenne-impedantie 50Ω
IP-classificatie IP54
Werktemperatuur -30℃ ~ +60℃
Ontvangen
Ontvangstgevoeligheid <0.20uv(12dB SINAD)
Squelch-gevoeligheid <0.2uV
Intermodulatie anti-interferentie 65dB
Audiovervorming <5%
Audiovermogen 1W
Ontvangststroom ≤380mA
Audioweergave +1 ~ -3dB
Weerstand tegen storing ≥65dB
Lanceergedeelte
Emissiestroom ≤1.3A
Maximale afwijkingsfrequentie ≤5KHz/≤2.5KHz
Zwerfvermogen ≤ 7.5uW
Aangrenzend kanaalvermogen ≤-65dB
QT/DQT Frequentieafwijking 0.7± 0.1KHz/0.4±0.1KHz
Signaal-ruisverhouding ≥-45dB/≥-40dB
Modulatiegevoeligheid 8-12mV
Uitgangsvermogen 5W/2W

De bovenstaande specificaties zijn getest volgens de toepasselijke normen. Vanwege de voortdurende ontwikkeling van technologie kunnen de bovenstaande indexgegevens zonder voorafgaande kennisgeving worden gewijzigd.

Batterij bevestigen


Opmerking

  • Schakel de radio uit voordat u de batterij verwijdert.
  • Als de radio niet is uitgerust met een batterij die is gespecificeerd door Talkpod, geeft de radio een alarmtoon om u eraan te herinneren bij het inschakelen. Daarna zal het normaal werken.

Antenne monteren


Opmerking
Zwaai niet met de radio als u deze bij de antenne vasthoudt, om te voorkomen dat de prestaties afnemen en de levensduur van de antenne wordt verkort.

De riemclip monteren

LED-indicator

LED-status Productstatus
Constant groen Ontvangen
Constant rood Verzenden

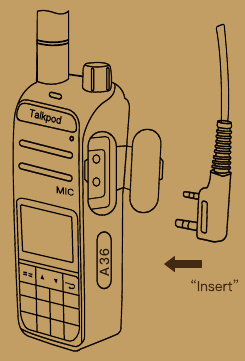

De accessoires monteren

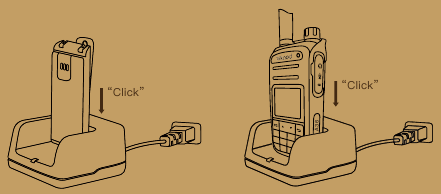

De radio opladen

De radio opladen

Oplaadstatus
Knipperend rood Kan niet worden opgeladen
Knipperend oranje Wachten op opladen. (Ofwel is de batterijspanning te laag of is de batterijtemperatuur te laag of te hoog om het opladen toe te staan. Wanneer deze toestand is gecorrigeerd, begint de batterij automatisch met opladen.)
Constant rood Snel opladen
Knipperend groen Opgeladen (90% capaciteit)
Constant groen Volledig opgeladen

In-/uitschakelen

Knopdetails

Zijkantknoppen

Afhankelijk van de verschillende modellen en gebruikersgewoonten kunnen zijkantknoppen worden ingesteld voor groeps-/lid-/vriendselectie, SOS of om huidige groepen uit te zenden.

PTT-knop

Druk in verschillende interfaces op de PTT-knop om een groepsgesprek, een enkel gesprek of een privégesprek te voeren.

A36 menubeschrijving

Nr. Functie Secundair menu Instelinstructies
1 TX POW High High-Power zender
Low Low-Power zender
2 SQL 0, ..., 9 Hoe lager het squelch-niveau, hoe gemakkelijker het is om te interfereren, hoe hoger het niveau, hoe slechter de gevoeligheid, en de instelling moet matig zijn
3 STEP 2.5K Druk in de frequentiemodus op de omhoog- en omlaagtoetsen om de stapwaarde van de frequentie te wijzigen
5K
6.25K
10K
12.5K
20K
25K
30K
50K
4 S-D + In de frequentiemodus is de zendfrequentie gelijk aan de ontvangstfrequentie plus de frequentieverschilfrequentie
5 SET - In de frequentiemodus is de zendfrequentie gelijk aan de ontvangstfrequentie minus de frequentieverschilfrequentie
6 R-CDC R-CTCS OFF zonder Continuous Tone Controlled Squelch System(CTCSS)
67.0, ..., 254.1 Standaardreeks voor het ontvangen van analoge CTCSS
R-DCS OFF zonder Continuous Tone Controlled Squelch System(CTCSS)
D023N, ..., D754I Standaardreeks voor het ontvangen van digitale CTCSS
7 T-CDC T-CTCS OFF zonder Continuous Tone Controlled Squelch System(CTCSS)
67.0, ..., 254.1 Standaardreeks voor het ontvangen van analoge CTCSS
T-DCS OFF zonder Continuous Tone Controlled Squelch System(CTCSS)
D023N, ..., D754I Standaardreeks voor het verzenden van digitale CTCSS
8 MEM-CH 001, ..., 200 Bij het opslaan van een kanaal wordt dit gebruikt om het op te slaan kanaalnummer aan te geven
9 PTTMODE OFF Druk op PTT en er wordt geen code verzonden
BOT Druk op PTT om de code te verzenden (de inhoud van de transmissiecode wordt ingesteld door de programmeersoftware)
EOT Laat PTT los om de verzendcode te verzenden (de inhoud van de transmissiecode wordt ingesteld door de programmeersoftware)
BOTE Druk op en laat beide verzendcodes los
10 ROGER ON Nadat het gesprek is beëindigd, geeft de lokale staarttooncode een melding en verzendt de staarttooncode om de andere partij te laten weten dat het gesprek is beëindigd
OFF Geen eindtonen verzenden
11 DEL-CH 001, ..., 200 Verwijdert de kanaalparameters voor het opgegeven kanaal
12 W/N WIDE Werking in brede band
NARR Werking in smalle band
13 SCANS TO Tijdmodus scannen, wat betekent dat u na het zoeken naar het signaal 5 seconden blijft scannen
CO Carriermodus scannen, wat betekent dat u na het zoeken naar het signaal blijft scannen nadat het signaal verdwijnt
SE Zoekmodus scannen, wat betekent dat u stopt met scannen wanneer het signaal wordt gevonden
14 BCLO OFF Transmissie is ook toegestaan wanneer het kanaal bezet is
BCL Wanneer het draaggolfsignaal wordt ontvangen, is transmissie verboden
BTL Bij het ontvangen van het CTCSS-signaal is transmissie verboden als het niet wordt gedecodeerd
15 LED OFF Schakel de achtergrondverlichting uit
AUTO Schakel de automatische achtergrondverlichting in
ON Achtergrondverlichting altijd aan
16 SAVE OFF Schakel de energiebesparende modus uit
ON Schakel de energiebesparende modus in
17 VOICE OFF Schakel de spraakuitzending uit
ON Spraakuitzending inschakelen
18 TOT OFF Er is geen tijdslimiet voor de lancering
30S, .., 270S Getallen van 30 tot 270 in stappen van 30 seconden, wat betekent dat de maximale tijd voor verzending wordt aangegeven wanneer de PTT-knop wordt ingedrukt
19 VOX 0.3, 0.5, 1, 1.5, 2, 3S Wanneer de spraakbesturing is ingeschakeld, kan de werkingsvertraging van de spraakbesturing worden ingesteld
20 VOX-G OFF Schakel spraakbesturing uit. Wanneer deze is ingeschakeld, kan deze worden gestart zonder op PTT te drukken
1, ..., 9 De geluidsdrukniveau-intensiteit van het starten van de spraakbesturing is in totaal 9 niveaus.
Hoe hoger het niveau is ingesteld, hoe minder gevoelig het is. Het wordt aanbevolen om het in het midden in te stellen
21 CALL 1000, 1450, 2100, 1750 Druk op PTT + zijtoets 2 om de lokale pulsaudio in te schakelen en een frequentie zoals 1750 Hz te verzenden
22 AUTOLK Manual Druk handmatig op de toetsenbordvergrendelingsknop om te ontgrendelen of te vergrendelen
5S, ..., 70S Ingesteld op 30s, wanneer er binnen 30s geen handeling plaatsvindt, wordt het toetsenbord vergrendeld
23 PON-MSG ALL Opstartscherm volledig weergeven
DC Het opstartscherm geeft de spanningswaarde van de huidige batterij weer
24 BEEP OFF schakel de waarschuwingstoon uit
ON schakel de waarschuwingstoon in
25 LANGUACE Chinese Taal Chinese weergave
English Taal Engelse weergave

Productonderhoud

Doorboor of schraap het product niet met scherpe instrumenten of harde voorwerpen.
Niet krabben

Houd het product uit de buurt van stoffen die het circuit kunnen aantasten.
Uit de buurt van bijtende stoffen houden

Houd het product niet rechtstreeks vast aan de antenne.
Houd het product niet vast aan de antenne

Houd het product niet rechtstreeks vast aan de oortelefoonkabel.
Houd het product niet vast aan de oortelefoonkabel

Bevestig de accessoire-jackafdekking wanneer het product niet in gebruik is. Houd het product uit de buurt van stoffen die het circuit kunnen aantasten.
Bevestig de jackafdekking wanneer het product niet in gebruik is

Probleemoplossing

Verschijnselen Analyse Oplossing
Opstartfout De batterij is mogelijk onjuist geplaatst. Verwijder de batterij en plaats deze opnieuw.
De batterij is mogelijk leeg. Verwijder of vervang de batterij.
De batterij is slecht aangesloten vanwege vuile of beschadigde batterijcontacten. Reinig de batterijcontacten. Als het probleem niet kan worden opgelost, neemt u contact op met uw dealer of een erkend servicecentrum voor inspectie en reparatie.
Tijdens ontvangst is de stem zwak, discontinu of helemaal inactief. Lage batterijspanning. Laad de batterij op of vervang deze.
Laag volume. Verhoog het volume door aan de volumeknop te draaien.
De antenne kan los zitten of verkeerd zijn geïnstalleerd. Plaats de antenne terug nadat u de radio hebt uitgeschakeld.
De luidspreker kan geblokkeerd of beschadigd zijn. Reinig het oppervlak van de luidspreker. Als het probleem niet kan worden opgelost, neemt u contact op met uw dealer of een erkend servicecentrum voor inspectie en reparatie.
Kan niet communiceren met andere leden. De frequentie of signalering komt mogelijk niet overeen met die van andere leden. Stel uw TX/RX-frequentie en -signalering in op hetzelfde als die van andere leden.
Het kanaaltype (digitaal/anaiog) is mogelijk inconsistent ingesteld. Zorg ervoor dat alle leden zich op hetzelfde digitale/analoge kanaal bevinden.
U kunt worden onderbroken door radio's die dezelfde frequentie gebruiken. Wijzig de frequentie of pas het squelch-niveau aan.
Irrelevante communicatie of ruis is te horen op het kanaal. U kunt worden onderbroken door een radio die dezelfde frequentie gebruikt. Wijzig de frequentie of pas het squelch-niveau aan.
De radio is mogelijk ingesteld zonder signalering. Stel signalering in voor alle radio's van de leden om interferentie op dezelfde frequentie te voorkomen. En wijzig tegelijkertijd de signaleringsinstellingen voor alle draagbare radio's.
De ruis is te luid. U bent mogelijk te ver verwijderd van andere leden. Ga in de richting van andere leden.
U bevindt zich mogelijk op een ongunstige positie. Uw communicatie kan bijvoorbeeld worden geblokkeerd door hoge gebouwen of gefrustreerd raken in de ondergrondse gebieden. Verplaats u naar een open en vlak gebied en start de radio opnieuw om het opnieuw te proberen.
U kunt last hebben van externe storing (zoals elektromagnetische interferentie). Blijf uit de buurt van apparatuur die storing kan veroorzaken.

Optionele accessoires

De volgende items zijn de belangrijkste optionele accessoires voor de radio. Neem contact op met uw lokale dealer voor meer informatie over andere accessoires.
Opmerking
Gebruik alleen de accessoires die door Talkpod zijn gespecificeerd. Anders is het bedrijf niet aansprakelijk voor verliezen of schade die voortvloeit uit het gebruik van niet-geautoriseerde accessoires.

Oplader
3-serie standaard bureaulader/3,7V-7,4V/DC12V ingang 3 series standaard bureaulader/3.7V-7.4V/DC12V ingang
3 series geïntegreerde bureaulader/7.4V/AC220V ingang
Antenne
Digitale/analoge UHF korte antenne/400-470MHz/zwart teken Digitale/analoge UHF korte antenne/400-470MHz/zwart teken
Digitale/analoge UHF lange antenne/400-470MHz/zwart teken
Digitale/analoge UHF ingebouwde GPS korte antenne/400-470MHz/zwart label
Digitale/analoge VHF lange antenne/136-174MHz/zwart teken
Digitale/analoge UHF lange antenne/450-470MHz/zwart teken
Digitale/analoge UHF lange antenne/350-400MHz/zwart teken
Analoge UHF lange antenne/400-480MHz/oranje standaard
Beschermhoes
Semi-verpakte nylon hoes/zelfklevende type/met schuine lanyard/klein Semi-verpakte nylon hoes/zelfklevende type/met schuine lanyard/klein
Semi-verpakte lederen holster/knoop type/extra grote ijzeren rugclip/met diagonale riem/medium
All-inclusive lederen holster/knoop type/dik lederen patroon/met diagonale riem/groot
Draagbare borstzak beschermer/helemaal zwart
Draagbare borstzak beschermhoes/fluorescerende strip
Waterdichte tas
Datalijn/schrijf frequentielijn
Universele K-kop dual hole USB naar seriële poort programmeerkabel/N4/N5/D4/B3 universeel Universele K head dual hole USB naar seriële poort programmeerkabel/N4/N5/D4/B3 universeel
USB naar Micro-kabel/OD3.8PVC/gemeenschappelijk voor alle series
Headset
2-draads oorlus met On-MIC PTT 2-Wire Earloop with On-MIC PTT
2-Wire D-Ring Earphone with On-MIC PTT
2-Wire Acoustic Tube with On-MIC PTT
Earloop with In-line Microphone
D-Ring Earphone with In-line Microphone
Acoustic Tube with In-line Microphone
3-Wire Acoustic Tube Surveillance Kit (Black)
Rotatable ear-hook type oval clip PTT headset
Right earhook type oval clip PTT headset
C-type ear-hook oval clip PTT headset
Ear hook + earplug type oval clip PTT headset
Multi-channel oplader
3 series inline desktop zes-weg oplader/14V3.5A 3 Series Inline Desktop Six-way Charger/14V3.5A
3 Series 3X2 type6 Slots Charger 14V3.5A-7.4V
Rugclip
2 series/3 series riemclip/veertype/7cm 2 Series/3 Series Belt Clip/Spring Type/7CM
Handmicrofoon
Luidsprekermicrofoon Speaker Microphone
Speaker Microphone With Volume Control
Stroomadapter
Stroomadapter/12V2A/GB Power adapter/12V2A/GB
Power adapter/12V2A/European regulations
Power adapter/12V2A/British regulations
Power adapter/12V2A/Australia regulations
Power adapter USB interface/5V2A
Power adapter USB interface/5V1A
Power adapter/12V1A/GB
Power adapter/12V1A/European regulations
Power adapter/12V1A/British regulations
Power adapter/12V1A/Australia regulations
