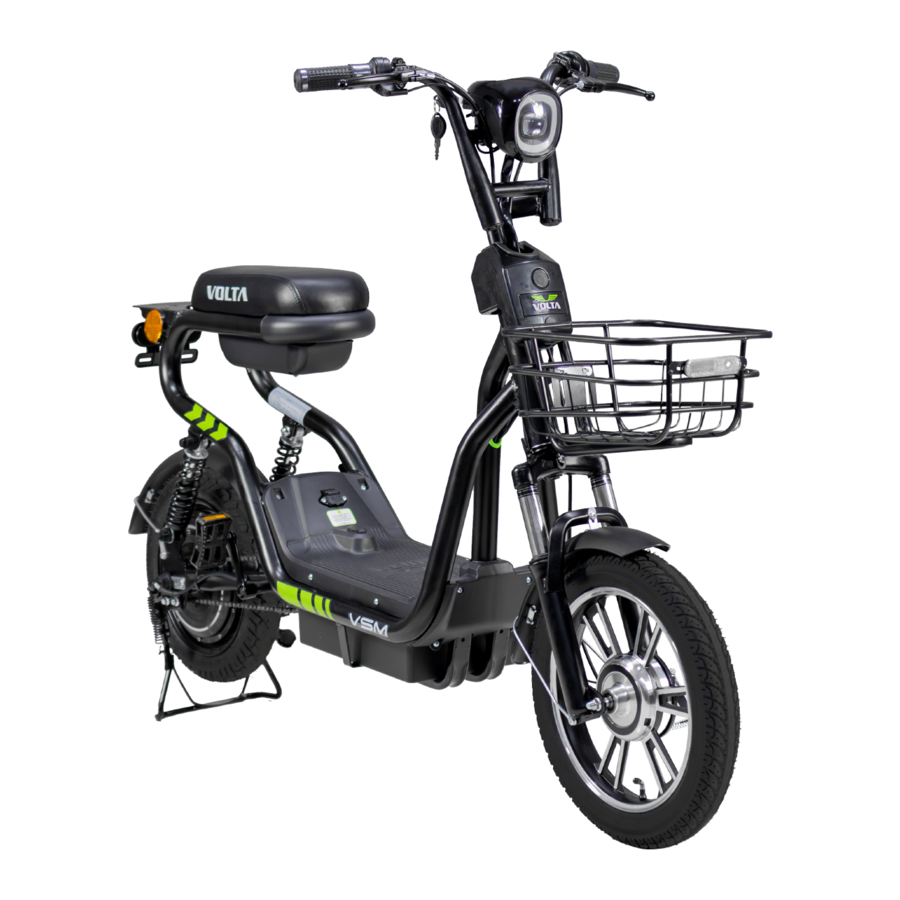

VOLTA VSM-handleiding

VOORWOORD

Dit product is ontworpen voor milieuvriendelijk transport. In de hele handleiding ziet u de voordelen en kenmerken van het voertuig. De algemene specificaties zijn als volgt:

• Borstelloze gelijkstroommotor met hoog rendement
• Elektronische besturingseenheid (Controller) die beschermt tegen hoge en lage spanning.
• Remsysteem met elektrische uitschakelfunctie voor veilig rijden.
• Batterij met hoge capaciteit die een groter bereik en hoge prestaties biedt
• Voorwielophanging die zorgt voor een aangenaam en comfortabel rijplezier.
• Voertuigonderdelen die voldoen aan de Europese normen.

OPMERKING
Bestuurder en passagier

• Dit voertuig is ontworpen om maximaal één bestuurder te vervoeren.
• Gebruik uw voertuig zonder de laadlimieten te overschrijden die op het conformiteitscertificaat van het voertuig staan vermeld.

Wegconditie

• Dit voertuig is ontworpen voor gebruik op vlakke en geasfalteerde wegen.
• Gebruik het voertuig niet zonder de volledige gebruikershandleiding te hebben gelezen.
• Het wordt aanbevolen de paragrafen "Waarschuwing, Voorzichtigheid, Opmerking en Veiligheidsmaatregelen" aandachtig te lezen.
• Nadat u uw voertuig hebt gekocht, dient u het naar het dichtstbijzijnde erkende servicecentrum of distributeur te brengen voor onderhoud.

• Het is verplicht om de onderhoudsintervallen in acht te nemen die in de gebruikershandleiding staan vermeld. Anders vervallen de garantievoorwaarden van uw voertuig. De onderhoudsintervallen voor uw voertuig en de onderdelen die moeten worden vervangen/gecontroleerd, staan in deze gebruikershandleiding.
• Deze koppen zijn geschreven om u te beschermen tegen ernstig persoonlijk letsel en mechanische schade.

• Deze koppen zijn geschreven om u te beschermen tegen ernstig persoonlijk letsel of mogelijke ongelukken.

VEILIG RIJDEN

Instructies vóór het rijden

• Controleer de conditie van alle bewegende delen.
• Controleer alle roterende delen en voeg olie toe als dit ontbreekt.
• Controleer of de banden intact zijn.
• Controleer de bandenspanning.
• Zorg ervoor dat alle moeren en bouten voldoende zijn aangedraaid.
• Controleer of de remkabel en andere kabels niet bekneld zitten en goed werken.
• Zorg ervoor dat de gasklep goed werkt.
• Controleer alle verlichtingssystemen.

Instructies voor veilig rijden

• Volg de pre-ride instructies voordat u begint met gebruiken.
• Pak de handgrepen met beide handen vast tijdens het rijden.
• Zorg ervoor dat u een veilige rijpositie behoudt.
• Oefen vaak, voornamelijk om ervaring op te doen.
• Houd u aan de maximale laadomstandigheden die in de handleiding zijn gespecificeerd.
• Objecten die bewegen tijdens het rijden, veranderen het zwaartepunt van het voertuig en brengen de rijveiligheid in gevaar. Neem de nodige maatregelen om deze situatie te vermijden.
• Vermijd acrobatische bewegingen tijdens het rijden met uw voertuig.
• Vermijd hoge snelheden bij het afslaan.
• Nat weer verlengt de remweg en beperkt de manoeuvreerbaarheid. Houd in dergelijke gevallen altijd uw lage snelheid aan.
• Vermijd overmatige plassen die kunnen ontstaan bij regenachtig weer.
• Niet gebruiken onder invloed van alcohol en drugs.

• Rijd niet met hoge snelheid een bochtige weg op met uw voertuig. Dit kan ervoor zorgen dat uw voertuig over de kop slaat en uw leven in gevaar brengt.

Instructies voor efficiënt rijden
Als de volgende instructies voor efficiënt rijden worden opgevolgd, nemen het rijbereik en de efficiëntie van uw voertuig toe;

• Breng uw voertuig regelmatig naar de service.
• Houd u aan de maximale laadlimieten in de handleiding.
• Wees voorzichtig met het gebruik van uw voertuig in geschikte weers- en wegomstandigheden.
• Controleer alle banden voordat u gaat rijden, dat uw bandenspanning geschikt is.
• Let op de maximale snelheidslimieten.

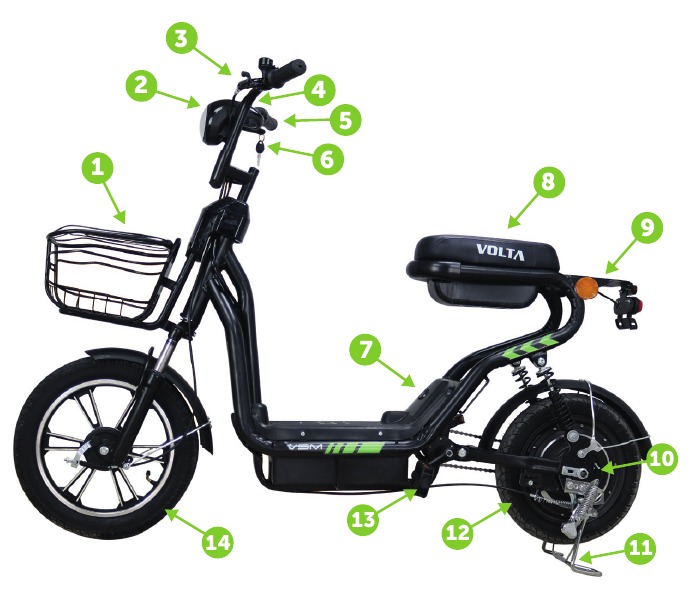

ALGEMEEN OVERZICHT

1. Mand
2. Koplamp
3. Remhendel
4. Indicator
5. Gashendel
6. Ontsteking
7. Batterijvakslot

8. Zitting
9. Platform achterdrager
10. Motor
11. Achterstandaard
12. Achterband
13. Pedaal
14. Voorband

• Alle onderdelen die in de gebruikershandleiding staan, worden ter referentie gegeven. De fabrikant kan zonder kennisgeving wijzigingen aanbrengen.

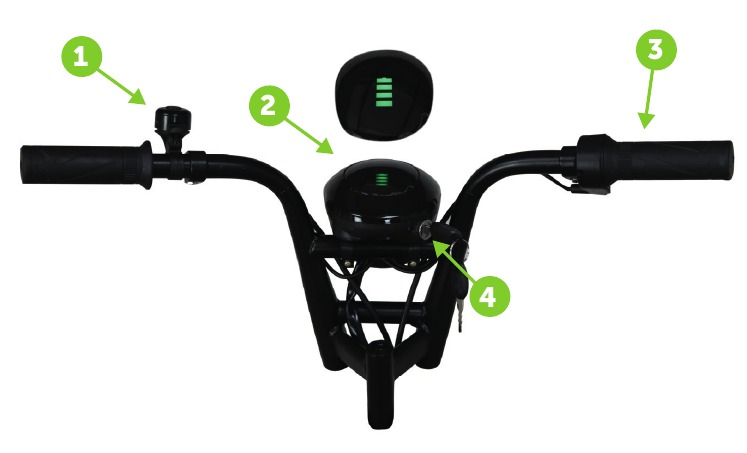

1. Bel
2. Indicatorpaneel
3. Gashendel
4. Ontsteking


• Alle onderdelen die in de gebruikershandleiding staan, worden ter referentie gegeven. De fabrikant kan zonder kennisgeving wijzigingen aanbrengen.

WERKING EN GEBRUIK

Activeren
Steek de contactsleutel in het contactslot en zet hem in de aan-stand. Om het voertuig uit de achterste voetenruimte te halen, duwt u het voertuig naar voren door op het gereedschap aan de zijkant te drukken. Het voertuig is klaar om te rijden.

Acceleratie en deceleratie

• Draai de gashendel naar beneden. In dit geval zal uw voertuig bewegen. De snelheid kan worden verhoogd of verlaagd met het gaspedaal. Draai de gashendel in richting (a) om uw snelheid te verhogen, of (b) om de snelheid te verlagen.


Laden
Vervoer geen ladingen die niet geschikt zijn voor het vervoeren van ladingen op uw elektrische voertuig.
Anders raken deze onderdelen beschadigd.

• De achterste draagkoffer en de voorste mand kunnen worden gebruikt om lichte ladingen te vervoeren.
• Overschrijd de toegestane laadlimieten niet. Maximale draagcapaciteit van de achterste transportstang en de voorste mand: 10 kg.
• Vervoer geen ladingen op oppervlakken die niet geschikt zijn voor het vervoeren van ladingen op het voertuig. Anders raken deze onderdelen beschadigd.

Batterij-informatie

• Verwijder de batterijen niet.
• Houd batterijen uit de buurt van kinderen.
• Combineer de anode en kathode van de batterij niet tijdens het opladen of ontladen. Gebruik nooit een geleider tussen de anode en kathode. Dit veroorzaakt een kortsluiting.
• Vermijd contact met water uit uw batterij.
• Bescherm de batterijen tegen temperaturen van 60 graden en hoger.
• Niet blootstellen aan fysieke schokken zoals slaan, gooien, laten vallen.
• Niet knoeien met de batterijen met behulp van snij- of boorgereedschap.
• Als er lekkage optreedt en u in contact komt met uw huid of oog, spoel dan onmiddellijk met veel water en ga naar de dichtstbijzijnde gezondheidszorgfaciliteit.
• Als de batterij fysieke veranderingen vertoont, zoals geur, verhitting, verbranding, kleurverandering, koppel hem dan onmiddellijk los van uw voertuig en ga weg.


• Bewaar uw elektrische voertuig uit de buurt van de kou, indien mogelijk in uw garage. Dit verlengt de levensduur van uw batterij.
• Als u uw elektrische voertuig een maand of langer niet gebruikt, ontlaad en laad de batterijen dan minstens één keer per maand op. Dit helpt u de batterijprestaties te behouden.

Remmen
Er zitten remsensoren in de remhendel en voetremmen. Op deze manier zorgen de remmen zowel voor mechanisch remmen als voor het afsnijden van de energie van de motor.

• Pak de remhendel met uw vingers vast en knijp er voorzichtig naar u toe.
• Maak de remhendel langzaam los om te stoppen met remmen.
• Vermijd plotseling en hard remmen. Anders kan uw voertuig slippen en ongelukken veroorzaken.
• Wees voorzichtig bij het remmen op afdalingen.

Voor- en achterrem
Uw voertuig heeft een trommelremsysteem. Voor remmen moet de vrije slag van de remhendel 10 tot 20 mm zijn. Na deze afstand moet het remproces beginnen.

• Remblokken moeten altijd worden vervangen door originele producten. Onderdelen van slechte kwaliteit kunnen andere onderdelen van het voertuig beschadigen. Het beïnvloedt ook de prestaties van uw voertuig.

Oplader

• Laad het voertuig voor de eerste rit 6-8 uur op. Volg de onderstaande instructies om het voertuig te activeren;
• Zorg ervoor dat uw elektromotor is uitgeschakeld.
• Steek eerst het deel van de oplader met het label "2" in het stopcontact.
• Steek vervolgens het deel van de oplader met het label "1" in de oplaadpoort van uw voertuig.
• Er kan een boog/vonk optreden bij het installeren van de oplader op het voertuig.
• Er bevinden zich twee waarschuwingsstrips op de oplader. De eerste LED is continu rood, wat aangeeft dat hij werkt, terwijl de andere LED rood wordt tijdens het opladen en groen wanneer de batterij vol is. Als de oplader een roodgroene kleur heeft, is de batterij vol. Als uw oplader een enkele LED heeft, wordt deze rood tijdens het opladen en groen wanneer het opladen is voltooid.
• Wacht tot het lampje op de indicator groen is.
• Nadat het opladen is voltooid, verwijdert u de stekker uit de oplaadpoort en de oplader uit het stopcontact. Het loskoppelen van de oplader van het stopcontact verlengt de levensduur van het product.


• Beschadigde opladers als gevolg van spanningsverschillen in uw elektrische installatie kunnen uw voertuig beschadigen. Dit soort storingen vallen niet onder de garantie.
• Door de oplader eerst in het stopcontact te steken, wordt uw voertuig beschermd tegen mogelijke situaties met hoge/lage spanning.
• Minstens één keer per maand opladen verlengt de levensduur van uw batterij.
• Koppel de batterij los van de oplader wanneer deze volledig is opgeladen.

• Neem contact op met de erkende service als de oplaadtijd van de batterij langer is dan de tijd die in de handleiding staat aangegeven.
• In de winter kunnen de prestaties van de batterij en het bereik van uw voertuig afnemen.
• Gebruik alleen de originele oplader die speciaal voor uw product is ontworpen.
• Uw elektrische motor moet uitgeschakeld zijn tijdens het opladen.
• Schud uw voertuig nooit tijdens het opladen.

ONDERHOUD EN CONTROLE

Remonderhoud
Remblokken slijten door het werkingsprincipe. Ze moeten worden vervangen wanneer ze bepaalde veiligheidsniveaus bereiken. Inspectie van dit veiligheidsniveau en het vervangen van de blokken moet worden gedaan door erkende servicepunten. Niet-vervangen remblokken zorgen ervoor dat het remsysteem slecht werkt, lawaai maakt en in sommige gevallen andere onderdelen breekt. Remmen moeten bij elke servicebeurt worden gecontroleerd.

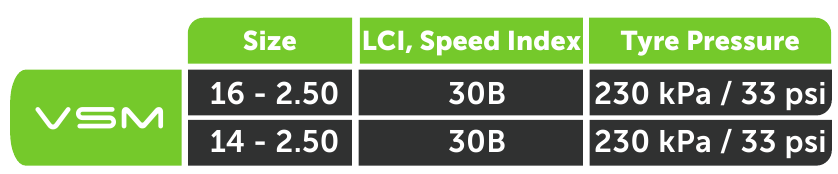

Bandenspanning controleren
Controleer dagelijks de bandenspanning. Bandenspanningen boven en onder de norm beïnvloeden de wegligging, acceleratie, het energieverbruik en soortgelijke prestaties van het voertuig.
Controleer uw banden dagelijks op lekken, sneden of andere ongebruikelijke omstandigheden. Ook op de velgen; pletten, krassen en helling kunnen drukverlies veroorzaken. Dit type schade kan ervoor zorgen dat uw voertuig uit balans raakt en trilt. Neem in dergelijke situaties contact op met het dichtstbijzijnde officiële servicepunt en laat de schade repareren.

• Als de band niet de juiste luchtdruk heeft, slijt hij sneller en wordt de levensduur verkort.
• Lege banden kunnen een ongeval veroorzaken omdat ze de grip verminderen.
• In het geval van een zeer lage luchtdruk kan de band van de velg komen.
• Uw banden zullen slijten naarmate u ze gebruikt. U moet uw band vervangen wanneer uw profieldiepte afneemt. Afhankelijk van de weg-, klimaat- en gebruiksomstandigheden kan de levensduur van uw band worden verlengd of verkort. Bestuurders moeten regelmatig de bandenspanning en de profieldiepte controleren. Banden met een lage profieldiepte verminderen de grip, vooral op natte oppervlakken. De minimale profieldiepte is 1,5 mm voor de voorband en 2,0 mm voor de achterband. Dergelijke situaties veroorzaken ongevallen.

Achterwiel- en ophangingsmontage

• Til het voertuig op de achterstandaard. Duw de achterwielas met de hand heen en weer.
  Draai opnieuw vast als er beweging is. Zorg ervoor dat deze volledig is vastgedraaid en in de volledige positie staat.
• Zorg ervoor dat alle moeren die de voor- en achtervering vasthouden, zijn aangedraaid. Als de ophangingsverbindingen niet zijn aangedraaid, worden sommige verbindingspunten blootgesteld aan meer kracht dan normaal. Dit kan schade veroorzaken en tot een ongeval leiden.

De gashandel afstellen

• Controleer of het gas gemakkelijk kan bewegen.
• De afstand van de hoogste stand tot de eerste gasrespons moet tussen 2 en 6 mm liggen. Om dit aan te passen, draait u de borgmoer los, draait u de stelschroef en draait u deze weer vast.

Vervanging van de stroomonderbreker

• Het laadcircuit van het voertuig wordt beschermd door een 10A glas-/bladzekering tegen invloeden van buitenaf en het defect van de oplader. Deze zekeringen zijn echter wegwerpbaar en moeten worden vervangen in geval van circuitbreuk of defect. Hiervoor;
• Zorg ervoor dat het voertuig in de gesloten stand staat.
• Til de afdekking op die zich in de voetensteun bevindt.
• De zekering bevindt zich in de zekeringkast naast de batterij.
• Til de afdekking van de zekering op en verwijder de geïntegreerde zekering.
• Vervang door een zekering met een overeenkomende specificatie.

• Gebieden waar hoge elektrische stroom in het voertuig vloeit, zijn bedekt met oranje kabels. Grijp nooit in deze kabels in, behalve voor de geautoriseerde services.
• Het gebruik van een stroomonderbreker onder de gespecificeerde capaciteit veroorzaakt continue circuitonderbreking van het systeem, en het gebruik van een stroomonderbreker boven de gespecificeerde capaciteit veroorzaakt de verslechtering van elektronische onderdelen als gevolg van hoge stromen. Dit kan schade veroorzaken aan de kabels en aan het voertuig.
• Gebruik geen water onder hoge druk tijdens het wassen van uw voertuig. Het zal uw elektrische systemen beschadigen.

Onderhoudsinterval

• Zelfs als uw voertuig soepel loopt, moet het met regelmatige tussenpozen worden gecontroleerd door naar geautoriseerde services te gaan. Deze intervallen worden gedetailleerd gespecificeerd op de volgende pagina's van de gebruikershandleiding. Voertuigen die problemen hebben ondervonden of een ongeval hebben gehad, moeten rechtstreeks naar de erkende service worden gebracht zonder te wachten op het onderhoudsinterval. In dergelijke gevallen moeten reparaties worden uitgevoerd met de originele onderdelen.
• Onderhoud, reparatie, modificatie of enige wijziging die de prestaties van het voertuig zal verhogen anders dan de gecontracteerde servicestations die door de fabrikant zijn goedgekeurd, zorgt ervoor dat het product buiten de garantie valt.

Onderhoud controller/motor

• De elektronische besturingseenheid (controller) van uw voertuig bevindt zich onder de stoel. Zorg er daarom voor dat dit gebied geen water krijgt, dat de kabels die dit gebied binnenkomen niet worden belast en dat het beschermende plastic geen impact krijgt.
• Gebruik niet tegelijkertijd de gashendel en het bedrijfsremsysteem om verslechtering van andere onderdelen te voorkomen.
• Vertraag wanneer het wegdek slecht is. Overmatige trillingen kunnen ervoor zorgen dat de kabels in de motor en controller beschadigd raken.
• Zorg ervoor dat het waterpeil bij regenachtig weer niet het niveau van de motor bereikt. Anders gaat uw motor kapot.

Reiniging

• Het wordt aanbevolen om uw elektrische voertuig schoon te maken met een natte doek.
• Smeer nooit het remsysteem en de banden.
• Gebruik olie om de metalen onderdelen van uw voertuig schoon te maken. Gebruik altijd standaard reinigingsmiddelen bij het reinigen van gelakte kunststof onderdelen.
• Spoel na het schoonmaken af met doeken.

Eerste onderhoud

• Het 1e en 4e maand onderhoud is belangrijk voor uw voertuig. Na het eerste gebruik raken de motoronderdelen aan elkaar gewend en wordt aanbevolen om alle bouten tijdens het eerste onderhoud te controleren.
• De betrouwbaarheid van uw voertuig hangt af van het juiste eerste gebruik en het eerste periodieke onderhoud.

  • Blijf uit de buurt van wijzigingen om uw voertuig veilig en duurzaam te maken. Aangepaste voertuigen brengen de veiligheid van u en het verkeer in gevaar. Gebruik altijd goedgekeurde onderdelen van de fabrikant.
  • Schakel voor uw persoonlijke veiligheid de motor uit voordat u onderhoud pleegt.
  • Als het voertuig 1 maand of langer niet is gebruikt, controleer dan de onderdelen die waarschijnlijk corroderen, zoals banden en batterijen, en begin met rijden.

• Gebruik nooit water onder zeer hoge druk tijdens het wassen van uw elektrische voertuig, water onder hoge druk kan ervoor zorgen dat sommige onderdelen water absorberen. Onderdelen die water ontvangen, kunnen hun prestaties verliezen en verslechteren.

MOTORCODE EN VOERTUIGIDENTIFICATIENUMMER
Motorcode en voertuigidentificatienummer zijn bedoeld om onze geautoriseerde services te helpen om u een betere service te bieden in geval van behoefte aan onderhoud / reparatie.

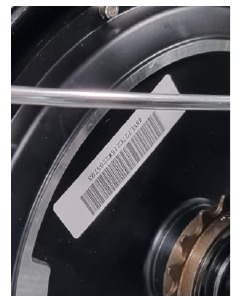

Motorcode

Voertuigidentificatienummer

• Zorg ervoor dat de motor- en chassisnummers op uw elektrische voertuig overeenkomen met die op het conformiteitscertificaat.

Periodiek onderhoud

• Periodiek onderhoud dient te worden uitgevoerd bij erkende technische servicestations.
• Voertuigen die niet regelmatig worden onderhouden (eens per 4 maanden) worden buiten de garantie beoordeeld.

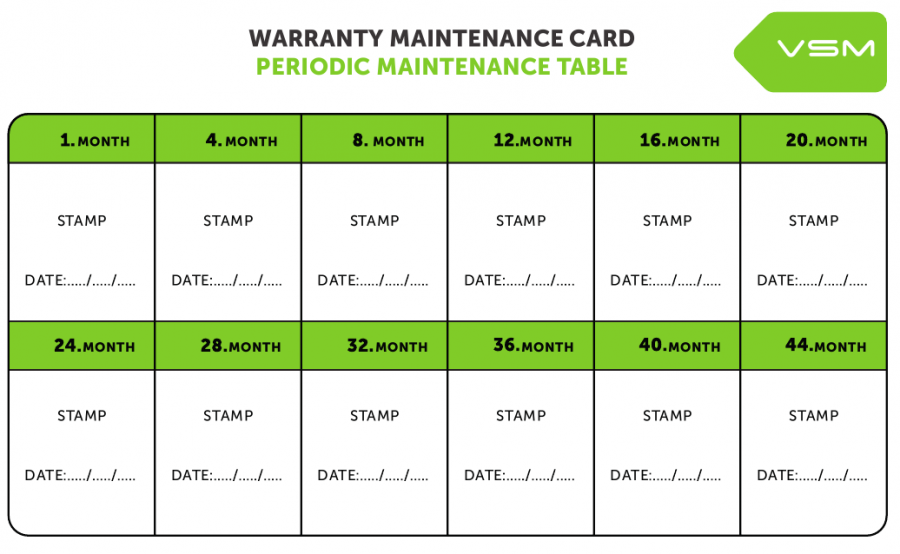

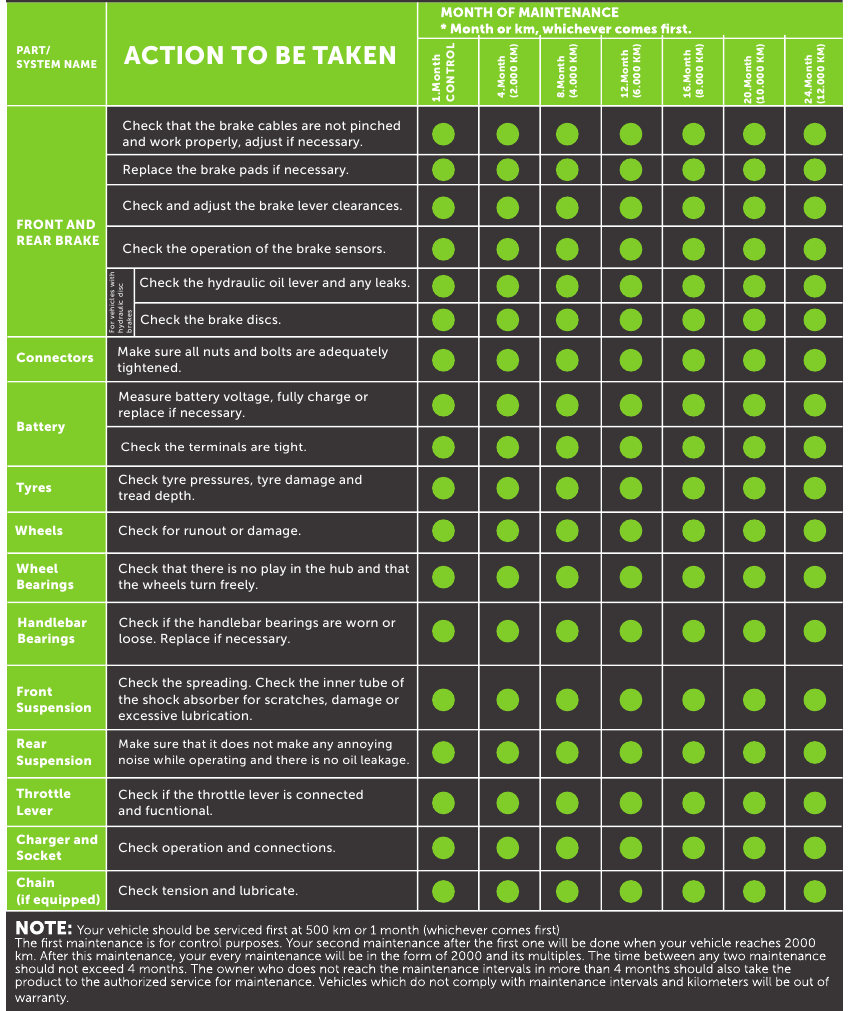

ELEKTRISCHE VOERTUIGEN ONDERHOUDSTABEL

OPSLAGVOORWAARDEN

Opslag

• Als u uw elektrische voertuig langere tijd niet gaat gebruiken, bijvoorbeeld in de winter, moet u voorzorgsmaatregelen nemen om uw voertuig te beschermen tegen storingen en corrosie. Het is beter om voor de opslag nog wat reparaties uit te voeren.
• Reinig, spoel en droog uw elektrische voertuig. Door de geverfde oppervlakken met beschermende olie te behandelen, verlengt u de levensduur van uw lak en zorgt u ervoor dat deze zijn eerste dag glans behoudt.
• Breng de bandenspanning van uw elektrische voertuig op het ideale niveau.
• Plaats een plastic of niet-rubberen afdekking over uw voertuig. Zorg ervoor dat u het voertuig opslaat in een omgeving waar de luchttemperatuur niet veel verandert. Grote temperatuurverschillen kunnen leiden tot vermoeidheid, aantasting en barsten van veel onderdelen van uw voertuig.

In gebruik nemen

• Verwijder de afdekking van het elektrische voertuig en maak het schoon.
• Start het voertuig nadat u de instructies voor het starten volledig hebt gevolgd.
• Maak de eerste rit in een verkeersvrije omgeving. Nadat u er zeker van bent dat alle onderdelen van uw elektrische voertuig correct en op volle capaciteit werken, kunt u de weg op.

Montage
Het elektrische voertuig wordt gemonteerd geleverd.

TECHNISCHE SPECIFICATIES

INFORMATIE FABRIKANT

De levensduur van uw voertuig van het merk Volta is 10 jaar en de maximale reparatieperiode is 45 dagen. Als u problemen ondervindt met uw voertuig, kunt u onze website www.volta.com.tr bezoeken voor informatie over erkende servicepunten en reserveonderdelen.
U kunt alle informatie over erkende servicepunten vinden in het Service Information System dat is gemaakt door het ministerie

FABRICAGEBEDRIJF
VOLTA MOTOR SAN. VE TIC. A.S.
Selamlar Koyu, Selamlar Mevkii,
Gumusova OSB 1. Sk. No: 10 Gumusova/DUZCE/TURKIJE
Tel: 0850 222 28 65 - 0380 731 25 25 E-mail: info@volta.com.tr

VOLTA MOTOR SAN. VE TIC. A.S.
Yaka Mahallesi 401.Sokak No: 19 Cumayeri / DUZCE
Tel: 0850 222 28 65 - 0380 731 25 25 E-mail: info@volta.com.tr

VOLTA MOTOR SAN. VE TIC. A.S.

• - TUBITAK Technology Free Zone

Tubitak MAM Teknoloji Serbest Bölgesi Baris SB. Mh. 5001 Sk. No: 3 A/B
Gebze/KOCAELI /TURKIJE
Tel: 0850 222 28 65 E-mail: info@volta.com.tr

VOLTA USA LLC
2323 Main St., Suite R6, Irvine, CA 92614 / VERENIGDE STATEN E-mail: us@vtamobility.com

VOLTA MOTOR GERMANY GmBH
Handwerkerstraße 3, 15366 Hoppegarten Berlin / DUITSLAND E-mail: de@vtamobility.com

VOLTA MOTOR UNITED KINGDOM
Swift Business Park UNIT 3 Rainham / Londen / VK
E-mail: uk@vtamobility.com

www.volta.com.tr

www.volta.com.tr/service
