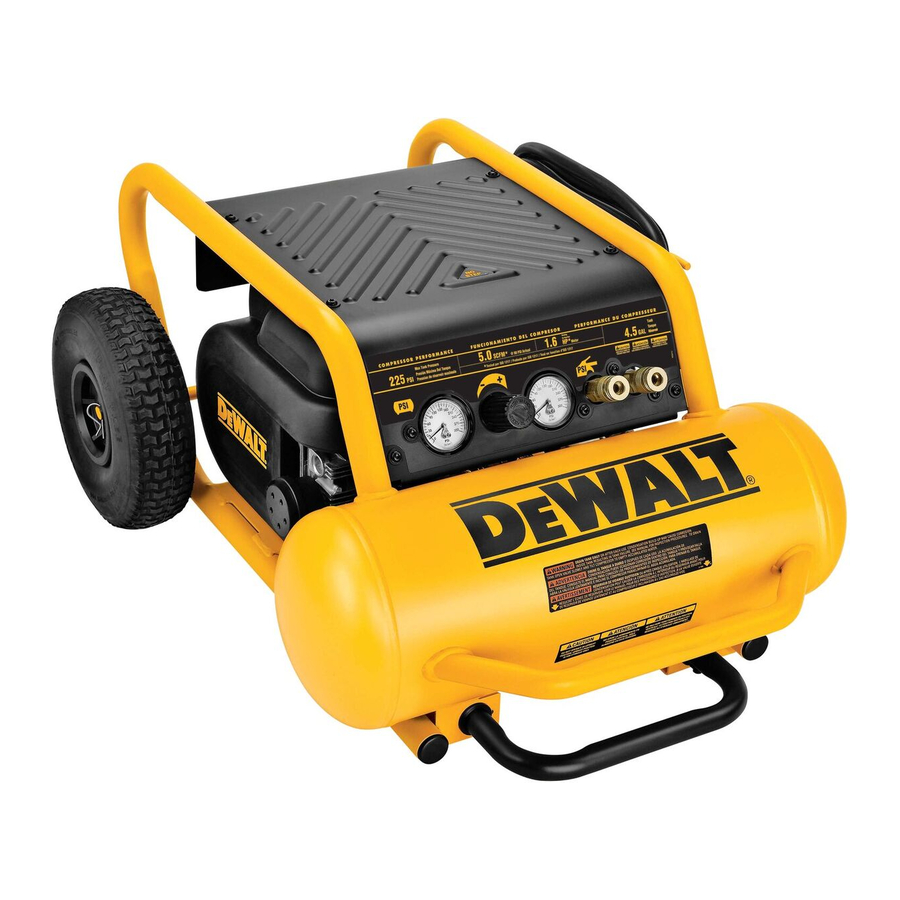

DeWalt D55146 handleiding

D55146 Luchtcompressor

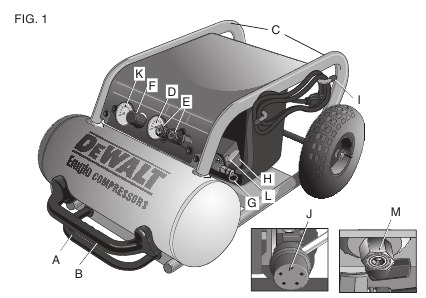

1. Schuifhandgrepen
2. Handgreepprofiel
3. Opbergsteun
4. Drukmeter regelaar
5. Snelkoppelingen
6. Regelaar
7. Veiligheidsklep

8. Drukschakelaar
9. Snoerhouder
10. Luchtfilter
11. Drukmeter tank
12. Aan/uit-schakelaar
13. Aftapkraan

Specificaties pomp/motor
Spanning: Enkel 120V Minimumeis vertakkingscircuit: 15 A Zekeringtype: Trage zekering

Specificaties

MODEL	D55146
GEWICHT	83 lbs. (39,92 kg)
HOOGTE	15.5" (1060.5mm)
BREEDTE	23.0" (482.6 mm)
LENGTE	33.0" (539.8 mm)
CAPACITEIT LUCHTTANK (GALLONS)	4.5 Gallon (17.0 liter)
GESCHATTE INSCHAKELDRUK	160 PSI (827.3 kPa)
GESCHATTE UITSCHAKELDRUK	200 PSI (1034.2 kPa)
SCFM @ 90 PSI (620.5 kPa)	5.2
GELUIDSNIVEAU (VOLGENS ISO 3744)	78 dBA

Gedeclareerde geluidsemissiewaarden volgens ISO3744

Geluidsemissiewaarden
Geluidsdrukniveau: LpA = 78,0 dBA re 20μPA
Onzekerheid in het geluidsdrukniveau: KpA = 3,0 dBA re 20μPA
Geluidsvermogensniveau: LwA = 91,0 dBA re 1 pw
Onzekerheid in het geluidsvermogensniveau: KwA = 3,0 dBA re 1 pw
De som van de emissiewaarde en de onzekerheid is de limiet waaronder met 95% zekerheid de waarde van een afzonderlijk gereedschap zal liggen wanneer het gereedschap nieuw is.

KENMERKEN

AAN/UIT-SCHAKELAAR
Plaats deze schakelaar (L) in de ON (AAN) positie om automatische stroom naar de drukschakelaar te leveren en OFF (UIT) om de stroom aan het einde van elk gebruik te verwijderen.

DRUKSCHAKELAAR
De drukschakelaar (H) start automatisch de motor wanneer de druk in de luchttank onder de in de fabriek ingestelde inschakeldruk daalt. Hij stopt de motor wanneer de luchttankdruk de in de fabriek ingestelde uitschakeldruk bereikt.

VEILIGHEIDSKLEP
Als de drukschakelaar de luchtcompressor niet uitschakelt bij de ingestelde uitschakeldruk, beschermt de veiligheidsklep (G) tegen hoge druk door uit te schieten bij de in de fabriek ingestelde druk (iets hoger dan de uitschakelinstelling van de drukschakelaar).

TERUGSLAGKLEP
Wanneer de luchtcompressor in werking is, is de terugslagklep open, waardoor perslucht de luchttank kan binnenkomen. Wanneer de luchtcompressor de uitschakeldruk bereikt, sluit de terugslagklep, waardoor de luchtdruk in de luchttank blijft.

DRUKMETER TANK
De drukmeter tank (K) geeft de reserve luchtdruk in de tank aan.

GEREGULEERDE DRUKMETER
De gereguleerde drukmeter (D) geeft de luchtdruk aan die beschikbaar is aan de uitlaatzijde van de regelaar. Deze druk wordt geregeld door de regelaar en is altijd lager dan of gelijk aan de tankdruk.

REGELAAR
De regelaar (F) regelt de luchtdruk die wordt weergegeven op de gereguleerde drukmeter. Draai de regelaarknop met de klok mee om de druk te verhogen en tegen de klok in om de druk te verlagen.

UNIVERSELE SNELKOPPELINGEN
De universele snelkoppeling (E) accepteert de drie meest populaire stijlen van snelkoppelingspluggen: Industrieel, auto en ARO. De bediening met één hand om te verbinden maakt verbindingen eenvoudig en gemakkelijk. De twee snelkoppelingen maken het gebruik van twee gereedschappen tegelijkertijd mogelijk.

AFTAPKRAAN
De aftapkraan (M) bevindt zich aan de basis van de luchttank en wordt gebruikt om condenswater af te voeren aan het einde van elk gebruik. Zie Luchttank aftappen onder Onderhoud.

KOELSYSTEEM
Deze compressor bevat een geavanceerd ontwerp koelsysteem. Het is normaal dat deze ventilator lucht door de ventilatiegaten in grote hoeveelheden blaast. Het koelsysteem werkt wanneer er lucht wordt uitgestoten.

LUCHTCOMPRESSORPOMP
De pomp comprimeert lucht in de luchttank. Werkende lucht is pas beschikbaar als de compressor de luchttankdruk heeft verhoogd boven de druk die vereist is bij de luchtuitlaat.

LUCHTINLAATFILTER
Het filter (J) is ontworpen om de lucht die de pomp binnenkomt, te reinigen. Om ervoor te zorgen dat de pomp continu een schone, koele en droge luchttoevoer ontvangt, moet het filter altijd schoon zijn en de filterinlaat vrij van obstakels.

INSTALLATIE

Montage (Afb. 1)
SLANGEN INSTALLEREN

Risico op onveilige bediening. Houd de slang stevig in de hand bij het installeren of loskoppelen om te voorkomen dat de slang zwiept.

1. Zorg ervoor dat de gereguleerde drukmeter 0 PSI (0 kPa) aangeeft.
2. Pak de slang vast bij de snelkoppelingsplug en duw de plug in de snelkoppeling (E). De koppeling klikt op zijn plaats.
3. Pak de slang vast en trek eraan om ervoor te zorgen dat de koppeling goed zit.

SLANGEN LOSKOPPELEN

Risico op onveilige bediening. Houd de slang stevig in de hand bij het installeren of loskoppelen om te voorkomen dat de slang zwiept.

1. Zorg ervoor dat de gereguleerde drukmeter 0 PSI (0 kPa) aangeeft.
2. Duw de koppeling op de snelkoppeling terug om de snelkoppeling op de slang los te maken.

Aardingsinstructies

Risico op elektrische schokken. In het geval van een kortsluiting vermindert aarding het risico op een schok door een ontsnappingsdraad voor de elektrische stroom te bieden. Deze luchtcompressor moet correct geaard zijn. De draagbare luchtcompressor is uitgerust met een snoer met een aardingsdraad met een geschikte aardingsstekker.

1. De snoerset en stekker (R) bij dit apparaat bevatten een aardingspen (S). Deze stekker MOET worden gebruikt met een geaard stopcontact (T).

   Het gebruikte stopcontact moet worden geïnstalleerd en geaard in overeenstemming met alle lokale voorschriften en verordeningen.

2. Zorg ervoor dat het gebruikte stopcontact dezelfde configuratie heeft als de geaarde stekker. GEBRUIK GEEN ADAPTER.
3. Inspecteer de stekker en het snoer voor elk gebruik. Gebruik het niet als er tekenen van schade zijn.
4. Als deze aardingsinstructies niet volledig worden begrepen, of als er twijfel bestaat of de compressor correct is geaard, laat de installatie dan controleren door een gekwalificeerde elektricien.

Risico op elektrische schokken. ONJUISTE AARDING KAN LEIDEN TOT ELEKTRISCHE SCHOKKEN.

• Wijzig de meegeleverde stekker niet. Als deze niet in het beschikbare stopcontact past, moet een correct stopcontact worden geïnstalleerd door een gekwalificeerde elektricien.
• Reparaties aan de snoerset of stekker MOETEN worden uitgevoerd door een gekwalificeerde elektricien.

Verlengsnoeren
Als er een verlengsnoer moet worden gebruikt, zorg er dan voor dat het:

• een 3-draads verlengsnoer met een 3-polige aardingsstekker, en een 3-sleufs contactdoos die de stekker op het product accepteert
• in goede staat is
• de stekker niet versleten is
• niet langer is dan 50 voet (15,2 m)
• 12 gauge (AWG) of groter is. (De draaddikte neemt toe naarmate het gauge nummer afneemt. 10 AWG en 8 AWG kunnen ook worden gebruikt. GEBRUIK GEEN 14 OF 16 AWG.)

Het gebruik van een te klein verlengsnoer zorgt ervoor dat de spanning daalt, wat resulteert in vermogensverlies naar de motor en oververhitting.Vergroot in plaats van een verlengsnoer te gebruiken het werkbereik van de luchtslang door een andere lengte slang aan het einde te bevestigen. Bevestig indien nodig extra lengtes slang. Gebruik altijd een luchtslang van minimaal 3/8" (9,5 mm) of groter met een nominale druk van 300 PSI.

Spanning en circuitbeveiliging
Raadpleeg de Spanning en Minimumeis vertakkingscircuit onder Specificaties.

Bepaalde luchtcompressoren kunnen worden bediend op een circuit van 15 ampère als aan de volgende voorwaarden wordt voldaan.

• De spanningsvoorziening naar het circuit moet voldoen aan de National Electrical Code.
• Het circuit wordt niet gebruikt om andere elektrische behoeften te voorzien.
• Verlengsnoeren voldoen aan de specificaties.
• Het circuit is uitgerust met een stroomonderbreker van 15 ampère of een trage zekering van 15 ampère.
  OPMERKING: Als de compressor is aangesloten op een circuit dat is beveiligd door zekeringen, gebruik dan alleen trage zekeringen. Trage zekeringen moeten in Canada worden gemarkeerd met "D" en in de VS met "T".

Als niet aan een van de bovenstaande voorwaarden kan worden voldaan, of als de werking van de compressor herhaaldelijk de stroom onderbreekt, kan het nodig zijn om deze te bedienen vanaf een circuit van 20 ampère. Het is niet nodig om de snoerset te vervangen.

Compatibiliteit
Luchtgereedschap en accessoires die door de compressor worden aangedreven, moeten compatibel zijn met producten op basis van petroleum. Als u vermoedt dat een materiaal niet compatibel is met petroleumproducten, is een luchtslangfilter vereist voor het verwijderen van vocht en oliedamp in perslucht.
OPMERKING: Gebruik altijd een luchtslangfilter om vocht en oliedamp te verwijderen bij het spuiten van verf.

Locatie

Plaats de luchtcompressor in een schone, droge en goed geventileerde ruimte op minimaal 12" (30,5 cm) afstand van de muur of andere obstakels die de luchtstroom belemmeren. Houd de compressor uit de buurt van gebieden met vuil en/of vluchtige dampen in de atmosfeer. Deze onzuiverheden kunnen het inlaatfilter en de kleppen verstoppen, waardoor de werking inefficiënt wordt.

De luchtcompressorpomp en mantel zijn ontworpen om een goede koeling mogelijk te maken. De ventilatieopeningen op de compressor zijn noodzakelijk om de juiste bedrijfstemperatuur te behouden. Plaats geen doeken of andere containers op of in de buurt van deze openingen. Plaats de luchtcompressor op een vlakke ondergrond op de wielen en rubberen voet.

ELEKTRISCH
Raadpleeg alle veiligheidsinstructies voordat u het apparaat gebruikt. Neem indien nodig de veiligheidsinstructies voor het verlengsnoer in acht. Zet de aan/uit-schakelaar (L) altijd in de OFF (UIT) positie voordat u de stekker uit het stopcontact haalt.

Transport

Wanneer u de compressor in een voertuig, aanhangwagen, enz. vervoert, zorg er dan voor dat de luchttank is afgetapt en dat de unit is vastgezet en op een vlakke, horizontale ondergrond is geplaatst. Wees voorzichtig tijdens het rijden om te voorkomen dat de unit in het voertuig kantelt. Er kunnen schade ontstaan aan de unit of omliggende items als de unit wordt gekanteld. HEFFEN Gebruik altijd twee personen bij het heffen en til op vanaf de aanbevolen hefpunten B en C. VERPLAATSEN

1. Houd handgreep (B) vast om de compressor te ondersteunen.



2. Trek handgreep (A) uit tot deze volledig is uitgeschoven (vergrendelde positie).

   Risico op onveilige bediening. Zorg voor een goede basis en wees voorzichtig bij het rollen van de compressor, zodat de unit niet kantelt of verlies van evenwicht veroorzaakt.
3. Om te verplaatsen, rolt u de compressor op de banden met behulp van handgreep (A) zoals hierboven weergegeven.

Bewaar de compressor in een verticale of horizontale positie.

VOORBEREIDING VOOR GEBRUIK

Pre-start checklist (Fig. 1)

1. Zorg ervoor dat de Aan/Uit-schakelaar (L) in de OFF (UIT) positie staat.
2. Steek de stekker in het juiste wandstopcontact. Zie Spanning en circuitbeveiliging onder Installatie.
3. Zorg ervoor dat de luchttank is afgetapt, zie De luchttank aftappen onder Onderhoud.
4. Zorg ervoor dat de aftapkraan gesloten is.
5. Zorg ervoor dat de veiligheidsklep (G) goed functioneert, zie De veiligheidsklep controleren onder Onderhoud.
6. Draai de regelknop (F) tegen de klok in tot deze volledig gesloten is. Zorg ervoor dat de gereguleerde drukmeter 0 PSI (0 kPa) aangeeft.
7. Bevestig slang en accessoires. LET OP: Gebruik altijd een luchtslang van minimaal 3/8" of groter met een nominale druk van 300 PSI.

   Risico op onveilige bediening. Houd de slang stevig in de hand bij het installeren of loskoppelen om te voorkomen dat de slang gaat zwiepen.

8. Zorg ervoor dat alle afdekkingen en labels op hun plaats zitten, leesbaar zijn (voor labels) en stevig zijn bevestigd. Gebruik de compressor niet voordat alle items zijn gecontroleerd.

   Risico op barsten. Te veel luchtdruk veroorzaakt een gevaarlijk risico op barsten. Controleer de maximale drukwaarde van de fabrikant voor luchtgereedschap en accessoires. De uitlaatdruk van de regelaar mag nooit de maximale drukwaarde overschrijden.

Eerste installatie (Fig. 1)

Gebruik dit apparaat niet voordat u deze gebruiksaanwijzing hebt gelezen en begrepen voor veiligheids-, bedienings- en onderhoudsinstructies. INWERKPROCEDURE

Risico op onveilige bediening. Zorg ervoor dat de compressor in horizontale positie staat voordat u hem bedient.

Risico op materiële schade. Er kan ernstige schade ontstaan als de volgende inwerkinstructies niet nauwkeurig worden opgevolgd. Deze procedure is vereist voordat de luchtcompressor voor het eerst in gebruik wordt genomen en wanneer de compressor pomp/motor is vervangen.

1. Zorg ervoor dat de Aan/Uit-schakelaar (L) in de OFF (UIT) positie staat.
   LET OP: Als de slang niet is aangesloten op het Quick Connect-huis, trek de koppeling terug totdat deze klikt om te voorkomen dat er lucht ontsnapt via de snelkoppeling.
2. Steek de stekker in het juiste wandstopcontact. Zie Spanning en circuitbeveiliging onder Installatie.
3. Open de aftapkraan (tegen de klok in) volledig om lucht te laten ontsnappen en te voorkomen dat er luchtdruk wordt opgebouwd in de luchttank tijdens de inwerkperiode.
4. Zet de Aan/Uit-schakelaar in de ON (AAN) positie. De compressor start.

5. Laat de compressor 15 minuten draaien.
6. Sluit na 15 minuten de aftapkraan door met de klok mee te draaien.
De tank vult zich tot de uitschakeldruk en de motor stopt.
7. Perslucht is beschikbaar totdat deze wordt gebruikt of afgevoerd.

BEDIENINGSPROCEDURES

Opstarten (Fig. 1)

1. Volg de Pre-start checklist onder Voorbereiding voor gebruik.

   Risico op onveilige bediening. Niet rechtopstaand gebruiken positie. Rechtopstaande positie is alleen voor opslag.
2. Zet de Aan/Uit-schakelaar in de ON (AAN) positie en laat de tankdruk opbouwen. De motor stopt wanneer de tankdruk de uitschakeldruk bereikt.

   Risico op onveilige bediening. Perslucht uit de unit kan watercondensatie en olienevel bevatten. Spuit geen ongefilterde lucht op een item dat door vocht kan worden beschadigd. Sommige luchtgereedschappen of apparaten vereisen mogelijk gefilterde lucht. Lees de instructies voor het luchtgereedschap of apparaat.
3. Pas de regelaar (F) aan de gewenste instelling aan. Zie Regelaar onder Functies.

Uitschakelen (Fig. 1)

1. Zet de Aan/Uit-schakelaar (L) in de OFF (UIT) positie. LET OP: Als u klaar bent met het gebruik van de compressor, volgt u de stappen 2 – 6.
2. Draai de regelknop (F) tegen de klok in tot deze volledig gesloten is. Zorg ervoor dat de gereguleerde drukmeter 0 PSI (0 kPa) aangeeft.
3. Verwijder de slang en het accessoire.
4. Tap de luchttank af, zie De luchttank aftappen onder Onderhoud. Zorg ervoor dat de luchttankdrukmeter 0 PSI (0 kPa) aangeeft.

   Risico op barsten. Tap de luchttank dagelijks af. Er zal water con- denseren in de luchttank. Als het niet wordt afgetapt, zal water de luchttank corroderen en verzwakken, waardoor er een risico op scheuren van de luchttank ontstaat.

5. Laat de compressor afkoelen.
6. Veeg de luchtcompressor schoon en bewaar deze in een veilige, vorstvrije omgeving.

   Risico op onveilige bediening. Niet rechtopstaand gebruiken positie. Rechtopstaande positie is alleen voor opslag.

ONDERHOUD

De volgende procedures moeten worden gevolgd wanneer onderhoud of service aan de luchtcompressor wordt uitgevoerd.

1. Zorg ervoor dat de aan/uit-schakelaar in de UIT-stand staat.
2. Verwijder de stekker van de luchtcompressor uit het stopcontact.
3. Laat de luchttank leeglopen.
4. Laat de luchtcompressor afkoelen voordat u met de service begint.

OPMERKING: Alle persluchtsystemen bevatten onderhoudsonderdelen (bijv. olie, filters, scheiders) die periodiek worden vervangen. Deze gebruikte onderdelen kunnen stoffen bevatten die aan voorschriften zijn onderworpen en moeten worden afgevoerd in overeenstemming met lokale, staats- en federale wet- en regelgeving.
OPMERKING: Noteer de posities en locaties van onderdelen tijdens demontage om de montage te vereenvoudigen.
OPMERKING: Alle servicehandelingen die niet in dit gedeelte zijn opgenomen, moeten worden uitgevoerd door een D E WALT-fabrieksservicecentrum of een door D E WALT geautoriseerd servicecentrum.

Onderhoudsschema

Procedure	Dagelijks	Wekelijks Maandelijks		1 jaar of 200 uur
Veiligheidsklep controleren	X
Luchtfilter inspecteren +		X
Luchttank leegmaken	X
Controleren op ongewone geluiden/trillingen	X
Controleren op luchtlekken*	X
Compressor aan de buitenkant reinigen		X
* Om te controleren op luchtlekken brengt u een oplossing van zeepwater aan rond de verbindingen. Terwijl de compressor op druk pompt en nadat de druk is uitgeschakeld, let u op de vorming van luchtbellen.

Veiligheidsklep controleren (Afb. 1)

Risico op barsten. Als de veiligheidsklep niet goed werkt, kan er overdruk optreden, waardoor de luchttank kan scheuren of er een explosie kan ontstaan.

Risico door rondvliegende voorwerpen. Draag altijd gecertificeerde veiligheidsuitrusting: ANSI Z87.1 oogbescherming (CAN/CSA Z94.3) met zijdelingse bescherming bij het gebruik van de compressor. Trek voordat u de compressor start aan de ring op de veiligheidsklep om er zeker van te zijn dat de veiligheidsklep vrij werkt. Trek voordat u de compressor start aan de ring op de veiligheidsklep om er zeker van te zijn dat de veiligheidsklep vrij werkt. OPMERKING: De ring kan moeilijk te trekken zijn wanneer de luchttankdruk 0 PSI (0 kPa) is. Als de klep vastzit of niet soepel werkt, moet deze worden vervangen door hetzelfde type klep.

Luchtfilterelement controleren (Afb. 1)

Hete oppervlakken. Risico op brandwonden. De uitlaatbuis, de pompkop en de omliggende onderdelen zijn erg heet, niet aanraken. Laat de compressor afkoelen voordat u onderhoud uitvoert.

1. Zorg ervoor dat de aan/uit-schakelaar (L) in de UIT-stand staat.
2. Laat het apparaat afkoelen.
3. Verwijder het luchtfilter van het apparaat.
4. Wrik voorzichtig de bovenkant van het filter van de basis.
5. Verwijder het element uit de filterbasis.
6. Als het element moet worden gereinigd, blaast u het schoon met lucht. Vervang het indien nodig. Koop vervangende onderdelen bij uw plaatselijke dealer of een geautoriseerd servicecentrum. Gebruik altijd identieke vervangende onderdelen.
7. Plaats het element terug in de filterbasis.
8. Klik de bovenkant van het filter op de filterbasis.
9. Monteer het luchtfilter opnieuw op het apparaat. Zorg ervoor dat de uitlaatopening naar beneden wijst.

   Risico op onveilige werking. Niet gebruiken zonder luchtinlaatfilter

Luchttank leegmaken (Afb. 1)

Risico op onveilige werking. Risico door lawaai. Luchttanks bevatten lucht onder hoge druk. Houd uw gezicht en andere lichaamsdelen uit de buurt van de uitlaat van de aftapkraan. Gebruik een veiligheidsbril [ANSI Z87.1 (CAN/CSA Z94.3)] bij het leegmaken, omdat er vuil in het gezicht kan worden geslingerd. Gebruik gehoorbescherming [ANSI S12.6 (S3.19)], omdat het geluid van de luchtstroom luid is bij het leegmaken.
OPMERKING: Alle persluchtsystemen genereren condensaat dat zich ophoopt in elk aftappunt (bijv. tanks, filters, nakoelers, drogers). Dit condensaat bevat smeerolie en/of stoffen die aan voorschriften onderhevig kunnen zijn en moeten worden afgevoerd in overeenstemming met lokale, staats- en federale wet- en regelgeving.

1. Zorg ervoor dat de aan/uit-schakelaar in de UIT-stand staat.
2. Til de voorkant van de compressor in een hellende positie, zodat de aftapkraan (M) zich op het laagste punt bevindt (dit helpt bij het verwijderen van vocht, vuil, enz. uit de luchttanks).

3. Plaats een geschikte container onder de aftapkraan om de afvoer op te vangen.
4. Pak de knop op de aftapkraan vast.
5. Draai de knop langzaam om de lucht geleidelijk uit de luchttank te laten ontsnappen.

   Risico op barsten. Maak de luchttank dagelijks leeg. Er zal water condenseren in de luchttank. Als het water niet wordt afgevoerd, zal het de luchttank aantasten en verzwakken, waardoor er een risico op scheuren van de luchttank ontstaat.

   Risico op materiële schade. Het afvoeren van water uit de luchttank kan olie en roest bevatten, wat vlekken kan veroorzaken.
6. Wanneer de drukmeter van de luchttank 10 PSI (68,9 kPa) aangeeft, draait u de kraan naar de volledig open stand.
7. Sluit de aftapkraan wanneer u klaar bent.

ACCESSOIRES

Het gebruik van andere accessoires die niet worden aanbevolen voor gebruik met dit gereedschap kan gevaarlijk zijn. Gebruik alleen accessoires met een waarde die gelijk is aan of hoger is dan de waarde van de luchtcompressor.
Aanbevolen accessoires voor gebruik met uw gereedschap zijn verkrijgbaar bij uw plaatselijke dealer of een geautoriseerd servicecentrum. Als u hulp nodig heeft bij het vinden van een accessoire voor uw gereedschap, neem dan contact op met D E WALT Industrial Tool Co., 701 East Joppa Road, Baltimore, MD 21286, bel 1-800-4-D E WALT (1-800-433-9258) of bezoek onze website www.dewalt.com.

SERVICE-INFORMATIE

Houd de volgende informatie beschikbaar voor alle serviceoproepen:
Modelnummer
Serienummer
Datum en plaats van aankoop

Reparaties
Om de VEILIGHEID en BETROUWBAARHEID van het product te garanderen, moeten reparaties, onderhoud en afstelling worden uitgevoerd door een D E WALT-fabrieksservicecentrum, een door D E WALT geautoriseerd servicecentrum of ander gekwalificeerd servicepersoneel. Gebruik altijd identieke vervangende onderdelen.

WOORDENLIJST

CFM: Kubieke voet per minuut.
SCFM: Standaard kubieke voet per minuut; een meeteenheid voor luchtlevering.
PSI: Pond per vierkante inch; een meeteenheid voor druk.
kPa (kilopascal): Metrische drukmeting. 1 kilopascal is gelijk aan 1000 pascal.
Codecertificering: Producten die een of meer van de volgende markeringen dragen: UL, CUL, ETL, CETL, zijn geëvalueerd door OSHA-gecertificeerde onafhankelijke veiligheidslaboratoria en voldoen aan de toepasselijke Underwriters Laboratories-normen voor veiligheid.
Inschakeldruk: Terwijl de motor uit is, daalt de luchttankdruk wanneer er een accessoire wordt gebruikt. Wanneer de tankdruk tot een bepaald laag niveau daalt, start de motor automatisch opnieuw. De lage druk waarbij de motor automatisch opnieuw start, wordt de inschakeldruk genoemd.
Uitschakeldruk: Wanneer een luchtcompressor wordt ingeschakeld en begint te draaien, begint de luchtdruk in de luchttank op te bouwen. Deze bouwt op tot een bepaalde hoge druk voordat de motor automatisch wordt uitgeschakeld, waardoor uw luchttank wordt beschermd tegen een druk die hoger is dan de capaciteit. De hoge druk waarbij de motor wordt uitgeschakeld, wordt de uitschakeldruk genoemd.
Vertakkingscircuit: Het circuit dat elektriciteit van het elektrische paneel naar het stopcontact voert.
Bedrijfscyclus: Deze luchtcompressorpomp kan continu draaien. Om de levensduur van uw luchtcompressor te verlengen, wordt het echter aanbevolen om een gemiddelde bedrijfscyclus van 50%-75% aan te houden; dat wil zeggen dat de luchtcompressorpomp niet langer dan 30-45 minuten per uur mag draaien.

Gids voor probleemoplossing

Deze sectie bevat een lijst met de meest voorkomende storingen, hun oorzaken en corrigerende maatregelen. De bediener of het onderhoudspersoneel kan enkele corrigerende maatregelen uitvoeren, en voor andere is mogelijk de hulp van een gekwalificeerde D E WALT-technicus of uw dealer vereist.

Probleemoplossingscodes

CODE	MOGELIJKE OORZAAK	MOGELIJKE OPLOSSING
1	De drukschakelaar schakelt de motor niet uit wanneer de compressor de uitschakeldruk bereikt	Zet de aan/uit-schakelaar op UIT (OFF), als het apparaat niet uitschakelt, neem dan contact op met een D E WALT-fabrieksservicecentrum of een door D E WALT erkend servicecentrum.
2	De uitschakeldruk van de drukschakelaar is te hoog	Neem contact op met een D E WALT-fabrieksservicecentrum of een door D E WALT erkend servicecentrum.
3	De buisfittingen zijn niet strak genoeg	Draai de fittingen vast waar lucht ontsnapt. Controleer de fittingen met een zeepwateroplossing. Draai ze niet te vast.
4	Defecte luchttank	De luchttank moet worden vervangen. Repareer de lekkage niet. Risico op barsten. Boor, las of wijzig de luchttank op geen enkele andere manier, anders wordt deze zwakker. De luchttank kan scheuren of exploderen.
5	Lekkende afdichtingen	Neem contact op met een D E WALT-fabrieksservicecentrum of een door D E WALT erkend servicecentrum.
6	Defecte veiligheidsklep	Bedien de veiligheidsklep handmatig door aan de ring te trekken. Als de klep nog steeds lekt, moet deze worden vervangen.
7	De regelaar is niet correct afgesteld voor het gebruikte accessoire	Het is normaal dat er een bepaalde drukval optreedt wanneer een accessoire wordt gebruikt, stel de regelaar af zoals beschreven in Regelaar onder Functies als de drukval overmatig is. OPMERKING: Stel de gereguleerde druk in onder stromingsomstandigheden terwijl het accessoire wordt gebruikt.
8	Langdurig overmatig gebruik van lucht	Verminder de hoeveelheid lucht die wordt gebruikt.
9	De compressor is niet groot genoeg voor het accessoire	Controleer de luchtvereisten van het accessoire. Als deze hoger zijn dan de CFM of de druk die door uw luchtcompressor wordt geleverd, is een grotere compressor nodig om het accessoire te bedienen.
10	Gat in luchtslang	Vervang de luchtslang.
11	Terugslagklep geblokkeerd	Verwijder, reinig of vervang.
12	Luchtlekken	Draai de fittingen vast.
13	De regelaar is beschadigd	Vervangen.
14	Apparaat werkt in vochtige of klamme omstandigheden	Verplaats het apparaat naar een droge, goed geventileerde ruimte
15	Geblokkeerd luchtinlaatfilter	Reinig of vervang het luchtinlaatfilter
16	Koolstofophoping in de pomp	Neem contact op met een D E WALT-fabrieksservicecentrum of een door D E WALT erkend servicecentrum.
17	Er wordt olie van het wasmiddeltype gebruikt in de pomp	Tap de olie af en vul de pomp bij met D E WALT synthetische compressorolie.
18	Verlengkabel heeft de verkeerde lengte of dikte	Controleer de juiste draaddikte en kabellengte. Zie Verlengsnoeren onder Installatie.
19	Losse elektrische verbindingen	Neem contact op met een D E WALT-fabrieksservicecentrum of een door D E WALT erkend servicecentrum.
20	Mogelijke defecte motor of startcondensator	Neem contact op met een D E WALT-fabrieksservicecentrum of een door D E WALT erkend servicecentrum.
21	Verfnevel op interne motoronderdelen	Neem contact op met een D E WALT-fabrieksservicecentrum of een door D E WALT erkend servicecentrum. Gebruik de compressor niet in de verfspuitruimte. Zie de waarschuwing voor ontvlambare dampen.
22	Zekering doorgebrand, stroomonderbreker geactiveerd	Controleer de zekeringkast op een doorgebrande zekering en vervang deze indien nodig. Reset de stroomonderbreker. Gebruik geen zekering of stroomonderbreker met een hogere waarde dan die gespecificeerd voor uw specifieke vertakkingscircuit. Controleer of de juiste zekering aanwezig is. Gebruik alleen een vertraagde zekering. Controleer op laagspanningsomstandigheden en/of het juiste verlengsnoer. Koppel de andere elektrische apparaten los van het circuit of bedien de compressor op een eigen vertakkingscircuit.
23	De tankdruk overschrijdt de inschakeldruk van de drukschakelaar	De motor start automatisch wanneer de tankdruk onder de inschakeldruk van de drukschakelaar komt.
24	De drukontlastklep op de drukschakelaar heeft de kopdruk niet ontlast	Zet de aan/uit-schakelaar op UIT (OFF). Als de klep niet opengaat, vervang dan de schakelaar. Neem contact op met een D E WALT-fabrieksservicecentrum of een door D E WALT erkend servicecentrum.

Veiligheid

Definities: Veiligheidsrichtlijnen
De onderstaande definities beschrijven de mate van ernst voor elk signaalwoord. Lees de handleiding en let op deze symbolen.

Geeft een direct gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.

Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.

Gebruik zonder het veiligheidswaarschuwingssymbool geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot materiële schade.

ALS U VRAGEN OF OPMERKINGEN HEEFT OVER DIT OF EEN ANDER D E WALT GEREEDSCHAP, BEL ONS DAN GRATIS OP: 1-800-4-D E WALT (1-800-433-9258)

Belangrijke veiligheidsinstructies

Gebruik dit apparaat niet voordat u deze instructie handleiding voor veiligheid, bediening en onderhoud heeft gelezen en begrepen.

Sommige soorten stof die ontstaan door schuren, zagen, slijpen, boren en andere constructiewerkzaamheden bevatten chemische stoffen waarvan de staat Californië weet dat ze kanker, geboorteafwijkingen of andere voortplantingsschade veroorzaken. Enkele voorbeelden van deze chemische stoffen zijn:

• lood uit verf op loodbasis

• kristallijn silicium uit bakstenen en cement en andere metsel producten
• arseen en chroom uit chemisch behandeld hout

Uw risico op deze blootstellingen varieert, afhankelijk van hoe vaak u dit type werk doet. Om uw blootstelling aan deze chemische stoffen te verminderen: werk in een goed geventileerde ruimte en werk met goedgekeurde veiligheids uitrusting, draag altijd een door OSHA/MSHA/NIOSH goedgekeurd, goed passend gezichtsmasker of ademha lings toe stel bij het gebruik van dergelijke gereedschappen. Bij het gebruik van luchtgereedschap moeten altijd basisveiligheidsmaatregelen worden gevolgd om het risico op persoonlijk letsel te verminderen.

Dit product bevat chemische stoffen, waaronder lood, waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere voortplantingsschade veroorzaken. Was uw handen na gebruik.
BEWAAR DEZE INSTRUCTIES


RISICO OP EXPLOSIE OF BRAND

WAT ER KAN GEBEUREN

• Het is normaal dat elektrische contacten in de motor en de drukschakelaar vonken.
• Als elektrische vonken van de compressor in contact komen met ontvlambare dampen, kunnen deze ontbranden, waardoor brand of explosie ontstaat.

• Het beperken van een van de compressorventilatieopeningen veroorzaakt ernstige oververhitting en kan brand veroorzaken.
• Onbeheerd gebruik van dit product kan leiden tot persoonlijk letsel of materiële schade. Om het risico op brand te verminderen, mag de compressor niet onbeheerd werken.

HOE HET TE VOORKOMEN

• Gebruik de compressor altijd in een goed geventileerde ruimte, vrij van brandbare materialen, benzine of oplosmiddeldampen.
• Als u ontvlambare materialen spuit, plaats de compressor dan op minstens 6,1 meter afstand van het spuitgebied. Een extra slanglengte kan nodig zijn.
• Bewaar ontvlambare materialen op een veilige plaats, uit de buurt van de compressor.

• Plaats nooit voorwerpen tegen of bovenop de compressor.
• Gebruik de compressor in een open ruimte op minstens 30,5 cm afstand van een muur of obstakel dat de toevoer van verse lucht naar de ventilatieopeningen zou beperken.
• Gebruik de compressor in een schone, droge, goed geventileerde ruimte. Gebruik het apparaat niet binnenshuis of in een afgesloten ruimte.
• Blijf altijd bij het product wanneer het in werking is.
• Schakel het apparaat altijd uit en trek de stekker eruit wanneer het niet in gebruik is.

RISICO OP ADEMHALING (VERSTIKKING)

WAT ER KAN GEBEUREN

• De perslucht rechtstreeks van uw compressor is niet veilig om in te ademen. De luchtstroom kan koolmonoxide, giftige dampen of vaste deeltjes uit de luchttank bevatten. Het inademen van deze verontreinigingen kan ernstig letsel of de dood veroorzaken.
• Gespoten materialen zoals verf, verfoplosmiddelen, verfverwijderaar, insecticiden, onkruidverdelgers kunnen schadelijke dampen en vergif bevatten.

HOE HET TE VOORKOMEN

• Lucht die rechtstreeks van de compressor wordt verkregen, mag nooit worden gebruikt om lucht te leveren voor menselijke consumptie. Om lucht te gebruiken die door deze compressor wordt geproduceerd voor ademhaling, moeten geschikte filters en in-line veiligheidsapparatuur correct worden geïnstalleerd. In-line filters en veiligheidsapparatuur die in combinatie met de compressor worden gebruikt, moeten in staat zijn om de lucht te behandelen volgens alle toepasselijke lokale en federale voorschriften voorafgaand aan menselijke consumptie.
• Werk in een ruimte met goede kruisventilatie. Lees en volg de veiligheidsinstructies op het etiket of de veiligheidsinformatiebladen voor de materialen die u spuit. Gebruik altijd gecertificeerde veiligheidsuitrusting: OSHA/MSHA/NIOSH adembescherming die is ontworpen voor gebruik met uw specifieke toepassing.

RISICO OP BARSTEN Luchttank: De luchttank van uw luchtcompressor is ontworpen en kan UM-gecodeerd zijn (voor units met luchttanks met een diameter van meer dan 6 inch) volgens ASME Section VIII, Div. 1 regels. Alle drukvaten moeten eens in de twee jaar worden geïnspecteerd. Om uw staatsdrukvaatinspecteur te vinden, zoekt u onder de Division of Labor and Industries in het overheidsgedeelte van een telefoonboek of belt u 1-800-4-D E WALT voor hulp. De volgende omstandigheden kunnen leiden tot een verzwakking van de luchttank en leiden tot een gewelddadige explosie van de luchttank:

WAT ER KAN GEBEUREN

• Het niet goed aftappen van gecondenseerd water uit de luchttank, waardoor roest en verdunning van de stalen luchttank ontstaat.
• Aanpassingen of pogingen tot reparaties aan de luchttank.
• Niet-goedgekeurde aanpassingen aan de veiligheidsklep of andere componenten die de luchttankdruk regelen.

HOE HET TE VOORKOMEN

• Tap de luchttank dagelijks of na elk gebruik af. Als de luchttank een lek vertoont, vervang deze dan onmiddellijk door een nieuwe luchttank of vervang de gehele compressor.
• Boor nooit in, las nooit en breng nooit aanpassingen aan de luchttank of de bevestigingen ervan aan. Probeer nooit een beschadigde of lekkende luchttank te repareren. Vervang door een nieuwe luchttank.
• De luchttank is ontworpen om specifieke werkdrukken te weerstaan. Breng nooit aanpassingen of onderdeelvervangingen aan om de in de fabriek ingestelde werkdrukken te wijzigen.

Hulpstukken en accessoires:

• Het overschrijden van de druk van pneumatisch gereedschap, spuitpistolen, pneumatische accessoires, banden en andere opblaasbare objecten kan ertoe leiden dat ze exploderen of uit elkaar vliegen, wat ernstig letsel tot gevolg kan hebben.

• Volg de aanbevelingen van de fabrikant van de apparatuur en overschrijd nooit de maximaal toelaatbare druk van hulpstukken. Gebruik de compressor nooit om kleine objecten met lage druk op te blazen, zoals kinderspeelgoed, voetballen, basketballen, enz.

Banden:

• Het te hard oppompen van banden kan leiden tot ernstig letsel en materiële schade.

• Gebruik een bandenspanningsmeter om de bandenspanning te controleren voor elk gebruik en tijdens het oppompen van banden; zie de zijkant van de band voor de juiste bandenspanning.
  OPMERKING: Luchtreservoirs, compressors en soortgelijke apparatuur die wordt gebruikt om banden op te pompen, kunnen kleine banden zoals deze zeer snel vullen. Stel de drukregelaar op de luchttoevoer in op niet meer dan de nominale bandenspanning. Voeg lucht toe in kleine stappen en gebruik regelmatig de bandenspanningsmeter om te voorkomen dat de band te hard wordt opgepompt.

RISICO OP ELEKTRISCHE SCHOK

WAT ER KAN GEBEUREN

• Uw luchtcompressor wordt aangedreven door elektriciteit. Net als elk ander elektrisch aangedreven apparaat kan het, indien het niet op de juiste manier wordt gebruikt, een elektrische schok veroorzaken.
• Reparaties die worden uitgevoerd door onbevoegd personeel kunnen leiden tot ernstig letsel of de dood door elektrocutie.
• Elektrische aarding: Het niet correct aarden van dit product kan leiden tot ernstig letsel of de dood door elektrocutie. Zie Aardingsinstructies onder Installatie.

HOE HET TE VOORKOMEN

• Gebruik de compressor nooit buitenshuis als het regent of in natte omstandigheden.
• Gebruik de compressor nooit met verwijderde of beschadigde beschermkappen.
• Alle elektrische bedrading of reparaties die aan dit product nodig zijn, moeten worden uitgevoerd door een DEWALT-fabrieksservicecentrum of een door D E WALT geautoriseerd servicecentrum in overeenstemming met de nationale en lokale elektrische voorschriften.
• Zorg ervoor dat het elektrische circuit waarop de compressor is aangesloten, zorgt voor een correcte elektrische aarding, de juiste spanning en voldoende zekeringbescherming.

RISICO DOOR RONDVLIEGENDE VOORWERPEN

WAT ER KAN GEBEUREN

• De persluchtstroom kan schade aan het zachte weefsel van de blootgestelde huid veroorzaken en kan vuil, splinters, losse deeltjes en kleine voorwerpen met hoge snelheid voortstuwen, wat kan leiden tot materiële schade of persoonlijk letsel.

HOE HET TE VOORKOMEN

• Draag altijd gecertificeerde veiligheidsuitrusting: ANSI Z87.1-oogbescherming (CAN/CSA Z94.3) met zijbescherming bij het gebruik van de compressor.
• Richt nooit een spuitmond of spuitapparaat op een deel van het lichaam of op andere mensen of dieren.
• Schakel de compressor altijd uit en laat de druk uit de luchtslang en het luchtreservoir ontsnappen voordat u onderhoud uitvoert, gereedschap of accessoires bevestigt.

RISICO OP HETE OPPERVLAKKEN

WAT ER KAN GEBEUREN

• Het aanraken van blootliggend metaal, zoals de compressorhead, motorhead, motoruitlaat of uitlaatbuizen, kan leiden tot ernstige brandwonden.

HOE HET TE VOORKOMEN

• Raak nooit blootliggende metalen onderdelen van de compressor aan tijdens of direct na gebruik. De compressor blijft enkele minuten na gebruik heet.
• Reik niet om beschermkappen heen en probeer geen onderhoud uit te voeren voordat het apparaat is afgekoeld.

RISICO DOOR BEWEGENDE ONDERDELEN

WAT ER KAN GEBEUREN

• Bewegende onderdelen zoals de poelie, het vliegwiel en de riem kunnen ernstig letsel veroorzaken als ze in contact komen met u of uw kleding.

• Het proberen de compressor te gebruiken met beschadigde of ontbrekende onderdelen of het proberen de compressor te repareren met verwijderde beschermkappen kan u blootstellen aan bewegende onderdelen en kan leiden tot ernstig letsel.

HOE HET TE VOORKOMEN

• Gebruik de compressor nooit met beschermkappen of afdekkingen die beschadigd of verwijderd zijn.
• Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
• Luchtopeningen kunnen bewegende onderdelen bedekken en moeten ook worden vermeden.

• Alle reparaties die aan dit product nodig zijn, moeten worden uitgevoerd door een DEWALT-fabrieksservicecentrum of een door D E WALT geautoriseerd servicecentrum.

RISICO OP ONVEILIG GEBRUIK

WAT ER KAN GEBEUREN

• Onveilig gebruik van uw lucht compressor kan leiden tot ernstig letsel of de dood van u of anderen.

HOE HET TE VOORKOMEN

• Lees en begrijp alle instructies en waarschuwingen in deze handleiding.
• Raak vertrouwd met de werking en bedieningselementen van de luchtcompressor.
• Houd de werkomgeving vrij van alle personen, huisdieren en obstakels.
• Houd kinderen te allen tijde uit de buurt van de luchtcompressor.
• Gebruik het product niet als u moe bent of onder invloed bent van alcohol of drugs. Blijf te allen tijde alert.
• Schakel nooit de veiligheidsvoorzieningen van dit product uit.

• Voorzie de werkomgeving van een brandblusser.
• Gebruik de machine niet met ontbrekende, gebroken of ongeautoriseerde onderdelen.
• Ga nooit op de compressor staan.

RISICO OP VALLEN

WAT ER KAN GEBEUREN

• Een draagbare compressor kan van een tafel, werkbank of dak vallen, waardoor de compressor beschadigd raakt en de bediener ernstig letsel kan oplopen of kan overlijden.

HOE HET TE VOORKOMEN

• Gebruik de compressor altijd in een stabiele, veilige positie om onbedoelde bewegingen van het apparaat te voorkomen. Gebruik de compressor nooit op een dak of andere verhoogde positie. Gebruik een extra luchtslang om hoge locaties te bereiken.

RISICO OP LETSEL DOOR TILLEN

WAT ER KAN GEBEUREN

• Er kan ernstig letsel optreden bij het proberen een te zwaar object op te tillen.

HOE HET TE VOORKOMEN

• De compressor is te zwaar om door één persoon te worden opgetild. Vraag hulp van anderen voordat u gaat tillen.

RISICO DOOR GELUID

WAT ER KAN GEBEUREN

• Onder bepaalde omstandigheden en gebruiksduur kan het geluid van dit product bijdragen aan gehoorverlies.

HOE DIT TE VOORKOMEN

• Draag altijd gecertificeerde veiligheidsuitrusting: ANSI S12.6 (S3.19) gehoorbescherming.

BEWAAR DEZE INSTRUCTIES VOOR TOEKUNSTIG GEBRUIK

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download DeWalt D55146 handleiding

Beschikbare talen
