Elfa DECOR+ Handleiding

Hardware

Op basis van wat u uw ontwerper hebt verteld, hebt u de juiste hardware ontvangen die nodig is om de installatie te voltooien op basis van uw wandconstructie. Hieronder vindt u instructies voor het installeren van elk type hardware:

1. Houtschroef
   Wordt gebruikt voor het monteren van de Top Track in gipsplaat over houten balken of rechtstreeks in hout.
   Boor een gat met een 1/8" / 3 mm boor over de lengte van de boor.


TIP

• Wrijf de houtschroef over een stuk zeep voordat u deze in de muur steekt. Dit maakt het aandraaien van de schroef gemakkelijker.

2. Gipsplaat- & pleisterplug
   Wordt gebruikt voor het monteren van de Top Track in 1/2" / 13 mm gipsplaat (meest voorkomende wandtype), of 5/8" / 15 mm tot 1" / 26 mm gipsplaat/pleister.
   Vergroot het gat met een 3/8" / 10 mm boor.
   Verwijder de schroef uit de witte plug en zorg ervoor dat het grijze inzetstuk op zijn plaats blijft.
   Tik de plug in het gat met de plastic hamer.
   Gooi de grijze afstandsstukken weg die in de verpakking zijn inbegrepen (niet afgebeeld).

3. Plaatschroef
   Wordt gebruikt voor het monteren van de Top Track in gipsplaat over metalen stijlen.
   Boor een gat met een 1/8" / 3 mm boor over de lengte van de plaatschroef.

4. Betonschroef
   Voor beton/metselwerk (betonblok of baksteen), boor een gat met een 5/32" / 4 mm steenboor over de lengte van de betonschroef.


Benodigde gereedschappen: potlood, waterpas, elektrische boor, boorbitset, #2 kruiskopbit voor elektrische boor, #2 kruiskopschroevendraaier, hamer, meetlint, ladder of opstapje, Elfa 2' afstandsstuk, plastic hamer, schaar.

TIP

• Verwijder alle inhoud uit uw ruimte en doneer of verkoop alle items die niet langer nodig zijn.
• Hang kleding die u bewaart tijdens de installatie aan een kledingrek buiten de kast.
• Haal oude planken en/of kaststangen eruit. Repareer en schilder muren.
• Plak de pagina('s) van uw aangepaste Elfa-ontwerp op de bijbehorende muur.
• Raadpleeg uw ontwerp voor de plaatsing van uw Elfa. Leg alle producten klaar op type, grootte en muur.

Tips voor de installatie

Algemeen proces voor het installeren van elke Décor+ by Elfa ruimte

• Begin altijd met het monteren van uw Top Track.
• Als verlichting deel uitmaakt van uw oplossing, leid dan verlichtingskabels door uw hangende staanders met behulp van de kabelorganisatoren en trek de connector-uiteinden door de juiste sleuven (buig de uiteinden terug zodat ze niet terug door de sleuven vallen) volgens uw ruimteplan. Laat de verlichtingskabel 3"-4" / 75 mm-100 mm uit de onderkant van de staander hangen.
• Om de oplossing vierkant te maken, hangt u eerst staanders aan de Top Track. Duw de staanders tegen elkaar en voeg alle beugels toe. Plaats de staanders volgens uw ruimteplan. Voeg bovenste planken toe om de staanders op hun plaats te houden. Gebruik een waterpas om de staanders vierkant te maken. Gebruik een potlood om gaten te markeren voor het bevestigen van de staanders aan de muur. Verwijder de planken die worden gebruikt om uw oplossing vierkant te maken. Schuif de staanders opzij zodat u proef- en ankergaten kunt boren. Steek ankers in. Schuif de staanders terug op hun plaats. Schroef de staanders op dit moment niet aan de muur.
• Verlichting aansluiten: Bevestig de transformator in de kabeldoos. Monteer de kabeldoos op de staanders in de buurt van uw stroombron. Voeg de benodigde verlichtingskabels toe om verlichtingskabels in staanders met elkaar te verbinden en trek de verlichtingskabels indien nodig omhoog en over de Top Track. Na het installeren van achterpanelen (indien aanwezig) en draadplanken, installeert u lichtbalken en sluit u deze aan op verlichtingskabels. Sluit de verlichtingskabel en de onderkant van de staander aan op de transformator. Steek het netsnoer in het stopcontact. Installeer kabelafdekkingen.
• Als achterpanelen deel uitmaken van uw oplossing, bevestig dan een buitenste staander aan de muur (als er een staander naast een obstakel staat, bevestig DIE staander). Installeer achterpanelen en bevestig de volgende staander terwijl u bezig bent.
• Installeer planken van boven naar beneden.
• Bouw alle ladeboxen. Installeer lades van onder naar boven.
• Voeg gaaslades toe terwijl u bezig bent.
• Als er geen achterpanelen zijn, bevestig dan staanders aan de muur.

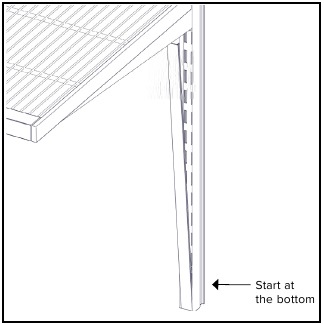

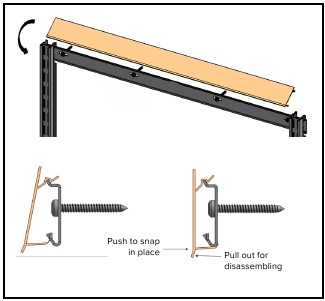

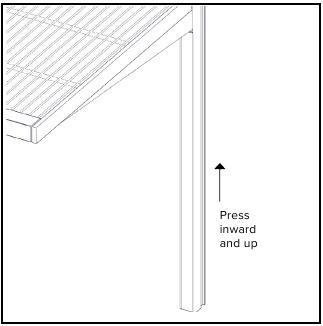

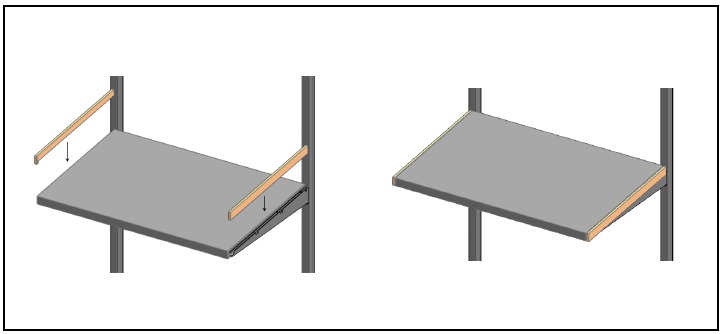

• Voeg accessoires toe en installeer afdekkingen voor Top Tracks en staanders.

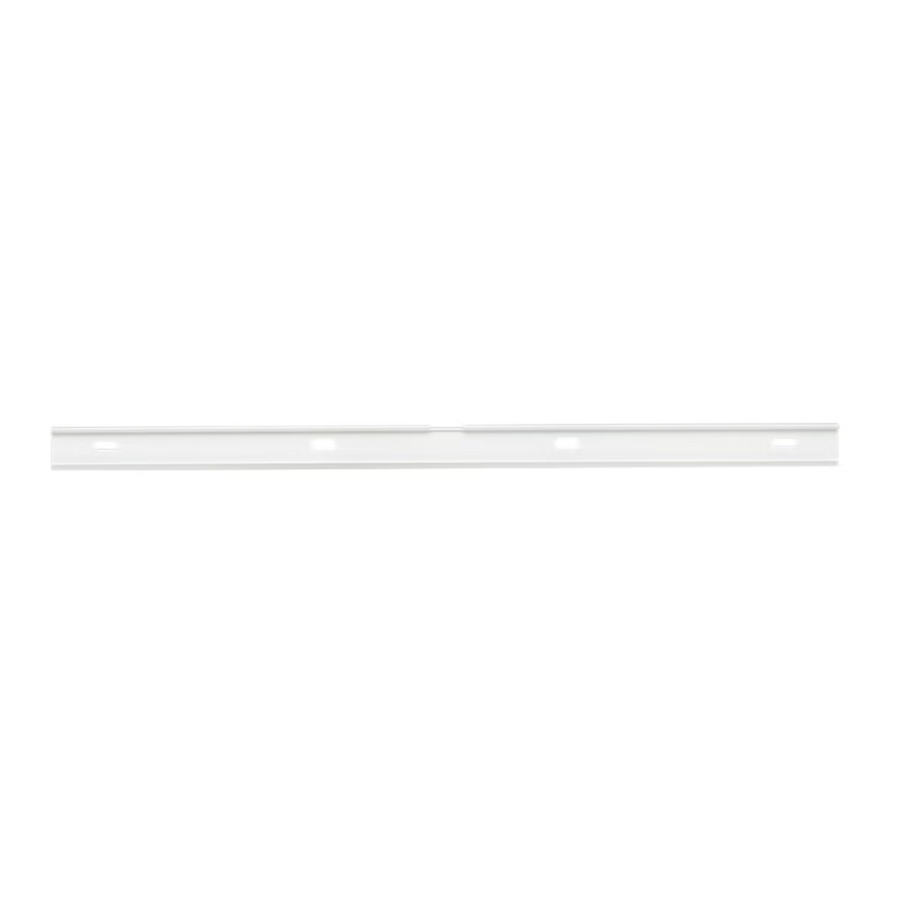

Top Tracks

De Décor+ by Elfa Top Track en staanders zijn gemaakt van uitzonderlijk sterk gepoedercoat staal en zijn ontworpen om te voldoen aan zwaardere opslagbehoeften.
OPMERKING: Het gewicht van een geladen systeem trekt de hangende staanders stevig naar beneden op de Top Track en drukt ze terug tegen de ondersteunende muur. Dit verhoogt de sterkte en stabiliteit van het systeem.

Top Track aan de muur bevestigen
Meet vanaf de vloer ongeveer 94½" / 2.401 mm en markeer. Plaats uw Top Track waterpas op de markering en trek een lijn over de Top Track. Markeer gaten.
TIP: Plaats de Track met de inkeping aan de bovenkant en raak minstens één stijl. De Track moet minimaal 1" / 26 mm van het plafond worden geplaatst om ruimte te laten voor het ophangen van staanders.

Trek aan de Track en boor proefgaten met een 1/8" / 3 mm boor. Ovaalvormige gaten maken het gemakkelijker om een stijl te raken. Vergroot gaten zonder stijl met een 3/8" / 10 mm boor. Plaats gipsplaatpluggen.

Plaats de Track op de muur met de inkeping aan de bovenkant, steek alle schroeven erin en draai ze vast met een elektrische boor met een #2 kruiskopbit. Om te voorkomen dat de schroeven doorslippen, draait u ze als laatste met de hand vast met een #2 kruiskopschroevendraaier. Bevestig aan minstens één stijl.
OPMERKING: Verlengstaanders en adapters zijn alleen nodig voor hogere oplossingen. Als uw oplossing een standaardhoogte heeft, gaat u naar het gedeelte "Voorbereiden op verlichting".

Staanders

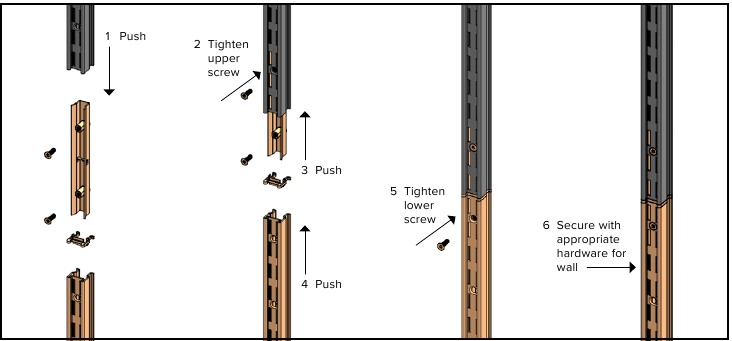

Verlengstaander & adapter bevestigen
Gebruik de verlengstaander en adapter om een langere staander te creëren voor hogere oplossingen. Duw de staander en de verlengstaander samen over de adapter. Gebruik de meegeleverde sleutel om vast te zetten met de twee schroeven.
OPMERKING: Beugels kunnen niet worden geïnstalleerd op de verbinding van de verlengstaander.
OPMERKING: Als uw oplossing geen verlichting bevat, gaat u naar het gedeelte "Staanders & beugels".

Voorbereiden op verlichting

Raadpleeg het verlichtingsplan van uw aangepaste ruimteontwerp om te zien in welke staanders kabels moeten worden geplaatst.

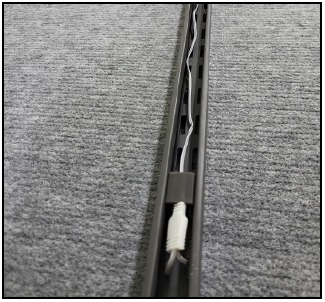

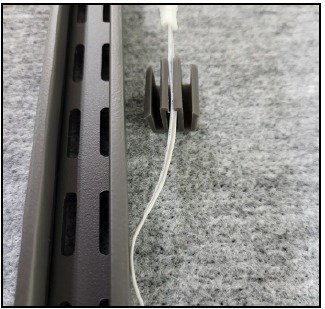

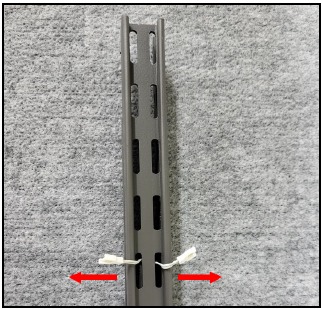

Verlichtingskabels door staanders leiden

Voer de connectoruiteinden van de verlichtingskabel door de juiste sleuven voor waar uw lampen worden geplaatst (volgens uw ruimteplan). Eén splitsing van de verlichtingskabel wordt aangesloten op de draad die van uw lamp komt. Als u meer dan één lamp heeft, gebruikt u het andere uiteinde om verbinding te maken met een andere verlichtingskabel. (Slechts één uiteinde gaat door de sleuf.) TIP: Vouw de connectoruiteinden terug zodat ze niet terug door de sleuven vallen.

Draai de staander om zodat de achterkant naar boven wijst. Gebruik 3-4 kabelorganisatoren langs de kabel. De kabel moet zich in de middelste sleuven van de organizerclips bevinden.

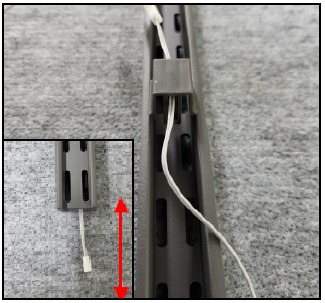

Sluit zoveel verlichtingskabels aan als nodig om het onderste deel van de staander te bereiken. Minimaal 3"-4" / 75 mm-100 mm moet buiten het onderste deel van de staander hangen.

Duw de clips naar beneden aan de achterkant van de staander zodat ze gelijk liggen.
OPMERKING: Bij gebruik van een verlengstaander kunnen kabels op dezelfde manier langs de achterkant van de staander worden geleid.

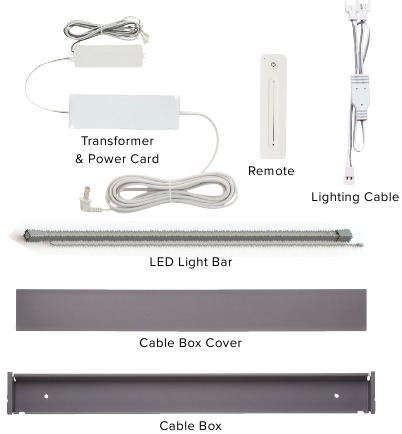

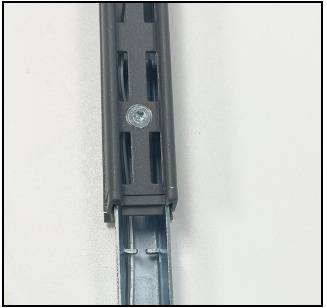

Verlengstaanders en voorbereide staanders aan de track hangen

Bij gebruik van een verlengstaander kunnen verlichtingskabels op dezelfde manier langs de achterkant van de staander worden geleid.
OPMERKING: Zie het gedeelte "Staanders & beugels" om staanders aan de Top Track te hangen.

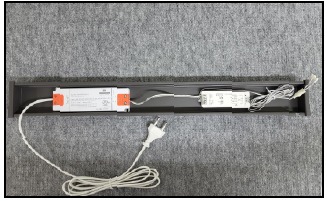

Uw installatiebox bevat uw transformator. Monteer deze in de buurt van uw stopcontact of aan de onderkant van de staanders. Raadpleeg het verlichtingsplan van uw ruimte.

De transformator & het netsnoer kunnen los in de kabeldoos worden gemonteerd of worden vastgezet met de meegeleverde dubbelzijdige tape.

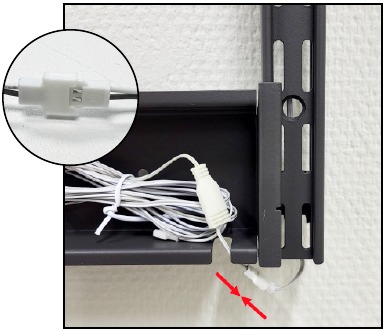

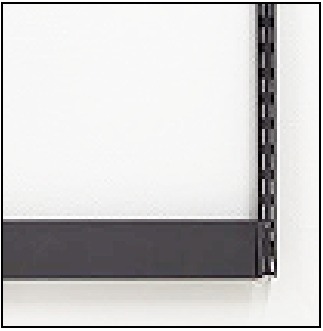

Draden met elkaar verbinden

Monteer de kabeldoos naast het connectoruiteinde van de verlichtingskabel die uit de onderkant van de staander hangt. Sluit de connectoren op elkaar aan.
OPMERKING: Steek het netsnoer op dit moment niet in een stopcontact.

Installeer de afdekking van de kabeldoos.

Standaarden & Beugels

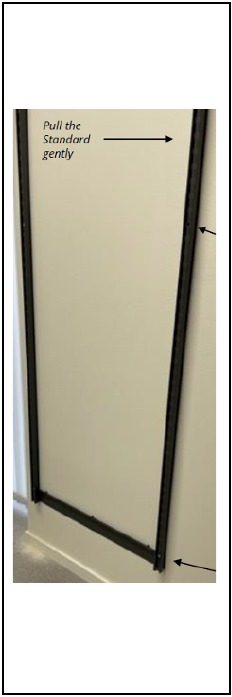

LET OP: Het gewicht van een geladen systeem trekt de Hangstandaarden stevig naar beneden op de Top Track en drukt ze terug tegen de steunmuur. Dit verhoogt de sterkte en stabiliteit van het systeem.

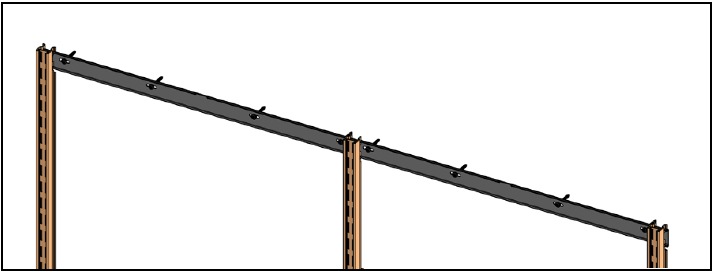

Hangstandaarden/Beugels bevestigen & ruimte haaks maken

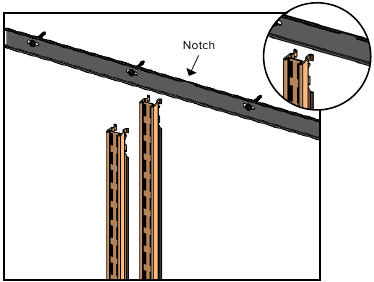

Plaats elke standaard bij de inkeping in de Top Track. Schuif over. Groepeer standaarden samen om het gemakkelijker te maken om beugels in de juiste gaten te plaatsen. Raadpleeg uw Custom Design Space Plan voor de plaatsing van de sleuven.

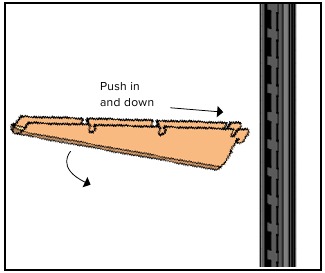

Plaats beugels in de juiste sleuven onder een hoek. Kantel naar beneden om vast te zetten.

Gebruik vervolgens de meegeleverde Elfa Spacer om standaarden volgens uw ontwerp te plaatsen. Hangstandaarden moeten minimaal 1/2" / 13 mm van de uiteinden van de Top Track verwijderd zijn.
LET OP: Buiten de VS hebben hangstandaarden aan elk uiteinde een veiligheidsstop. Het is niet nodig om extra ruimte aan de uiteinden van de rails te laten.

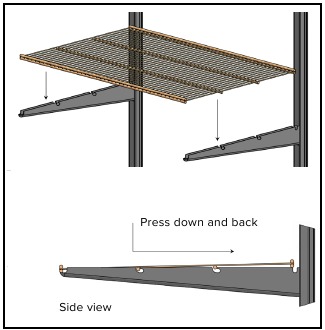

Bovenste rij van Wire of Décor+ planken bevestigen en ruimte haaks maken

Plaats de Wire Shelf over de beugels met de inkepingen uitgelijnd. Druk omlaag en naar achteren om op zijn plaats te vergrendelen. Twee planken kunnen een beugel delen. Voltooi de bovenste rij van de stelling. Gebruik een waterpas om de standaarden op de muur haaks te zetten.

Markeer de locaties van de middelste en onderste gaten in de standaarden.

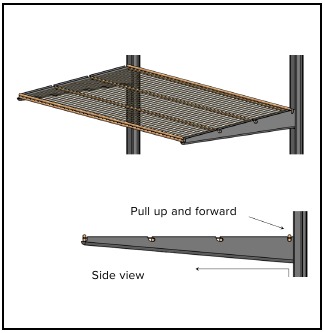

Verwijder planken en zet ze opzij. Om een Wire Shelf te verwijderen, trekt u de achterkant van de plank omhoog en naar voren. Schuif de standaarden een paar centimeter opzij om ruimte te maken om gaten te boren.

Boor een gat van 1/8" / 3 mm op elke gemarkeerde locatie. Als u geen stijl raakt, vergroot u dat gat met de juiste boor voor de hardware die nodig is voor uw muurconstructie. Plaats ankers in elk vergroot gat.
LET OP: Zet de standaarden pas aan de muur vast na installatie van de planken en lades.

Standaardclips

Optionele Standard Clips bieden extra steun zonder het algehele ontwerp van uw ruimte te beïnvloeden. Gebruik ze bij de installatie van Solid Drawer Boxes voor extra stabiliteit, of om het systeem strak tegen de muur te trekken bij gebruik van achterwanden. Ze kunnen worden gebruikt met een Standard Cover.

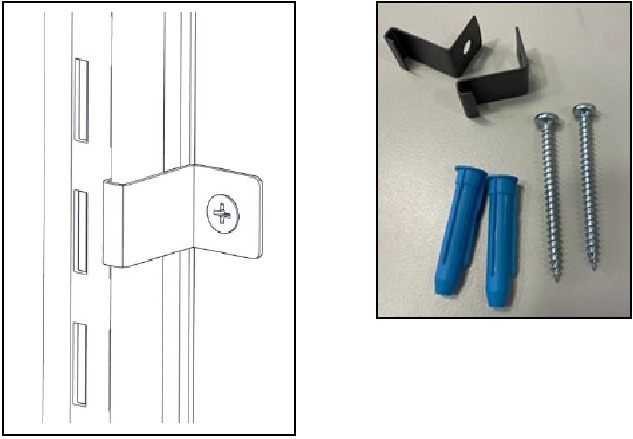

Standard Clips bevestigen
Om te installeren haakt u de Standard Clip over de buitenste rand van de Hang Standard. Markeer de plaats van het gat op de muur. Boor een gat van 3/8" of 10 mm in de muur voor het gipsplaatanker. Plaats het anker en tik het gelijk. Zet de clip aan de muur vast met een schroef.

Shim Kits

Onze Shim Kits helpen de frustratie te verminderen die wordt veroorzaakt door oneffen muren bij de installatie van Elfa Décor+ Top Tracks en Hang Standards. Hoewel optioneel, kunnen Shim Kits het gemakkelijker maken om Solid Drawer Boxes te installeren waar oneffen muren het moeilijk kunnen maken om lades gelijk te krijgen. Shim Kits hebben geen invloed op het algehele ontwerp of de functionaliteit van een ruimte.

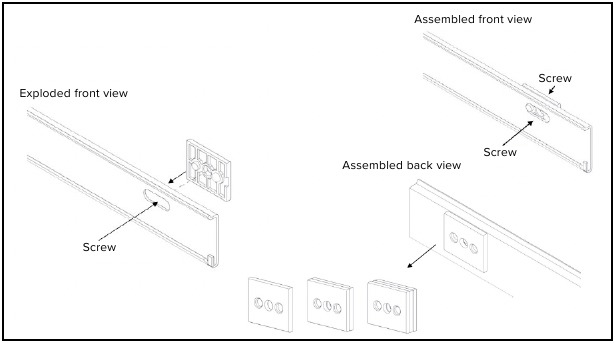

Een Shim Kit gebruiken met een Top Track
Het is mogelijk om tussen 1 mm – 12 mm te shimmen.
LET OP: U moet minimaal 1 mm gebruiken bij het shimmen van een Top Track.

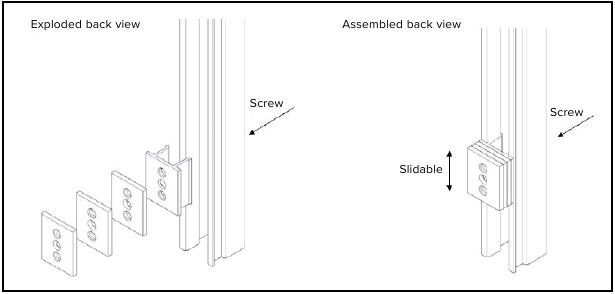

Een Shim Kit gebruiken met een Hang Standard
Het is mogelijk om tussen 2 mm – 14 mm te shimmen.
LET OP: U moet minimaal 2 mm gebruiken bij het shimmen van een Hang Standard.

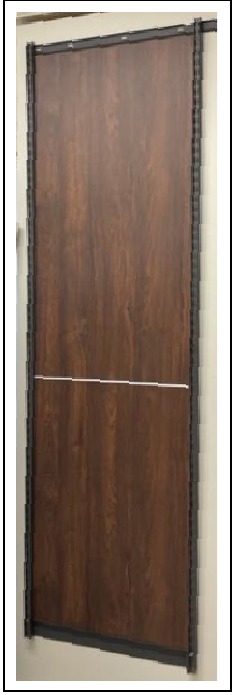

Achterwanden

LET OP: Zet één buitenste standaard aan de muur vast. Als er een hoek of obstakel is - zet DIE standaard vast.

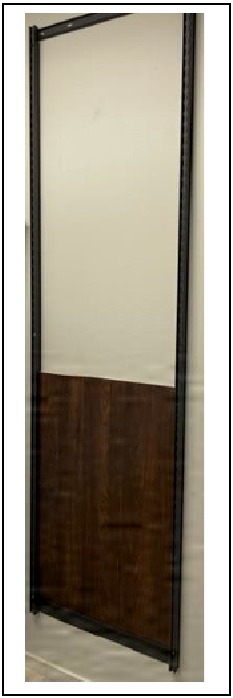

De achterwanden installeren
Haak de steunen van de achterwand in de standaarden om de juiste afstand te garanderen en de achterwanden een plek te geven om op te rusten.
TIP: Werk voor twee personen.

Schuif de achterwand in de groeven in de standaarden totdat deze op de steun van de achterwand rust.
Pas de standaard zo nodig aan om de achterwand te plaatsen.

Plaats de plastic verdeler bovenop de onderste achterwand met de hogere kant naar de muur gericht.
Schuif de bovenste achterwand in de groeven in de standaarden totdat deze op de verdeler rust.
Pas de standaard aan voor een strakke pasvorm.
Veranker de standaard aan de muur.
Herhaal dit totdat alle achterwanden zijn geïnstalleerd en de standaarden zijn verankerd.

LED-verlichting

LED-armaturen monteren onder een Wire Shelf

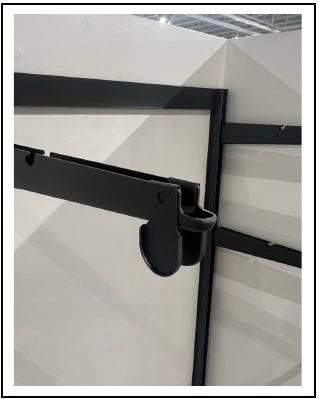

Installeer lichtclips aan de binnenkant van de beugels.

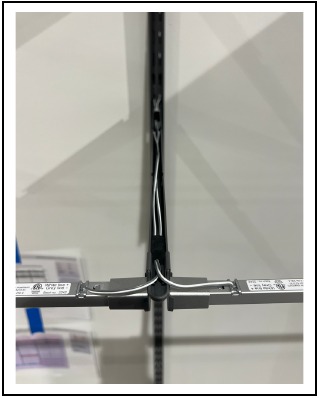

Plaats het licht en duw de ene kant op zijn plaats. Til de andere kant omhoog totdat deze recht staat. Magneet en spanstang houden op hun plaats.

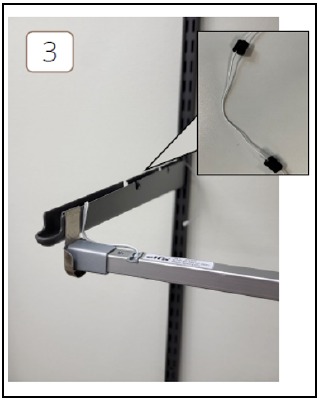

Sluit de lichtdraad aan op de Link Cable.

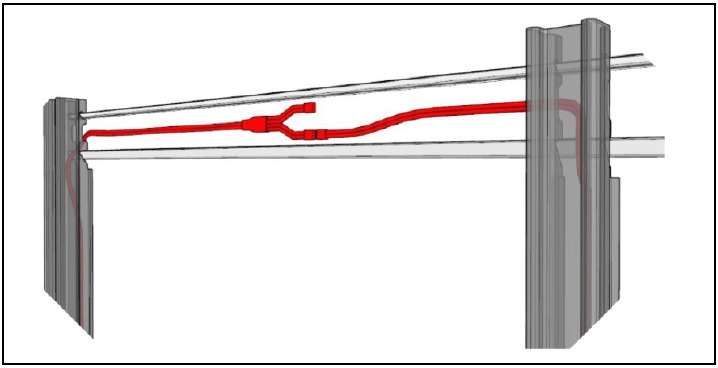

Aansluiting van LED-armaturen over een Top Track

Meerdere verlichtingsarmaturen kunnen worden aangesloten, zelfs als planken niet naast elkaar zijn gemonteerd. Verbind verlichtingskabels met elkaar en laat ze over de Top Track lopen, en verbind ze met de verlichtingskabel in de juiste standaard.

Afstandsbediening koppelen

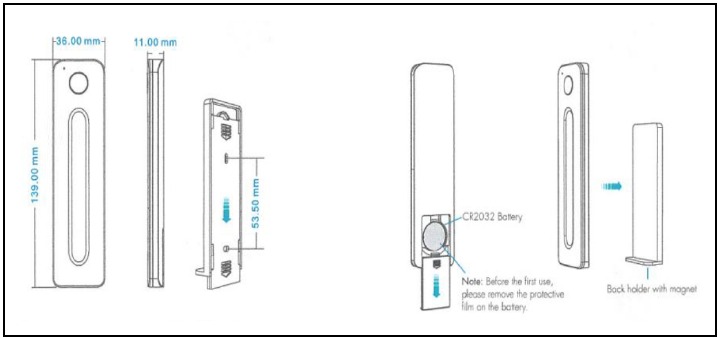

Afstandsbediening kan met magneten op de achterkant op een metalen oppervlak worden geplakt of met de meegeleverde schroeven aan een muur worden bevestigd.
Koppelingsinstructies zijn opgenomen in de verpakking van de afstandsbediening.

Planken

Wire Shelf bevestigen

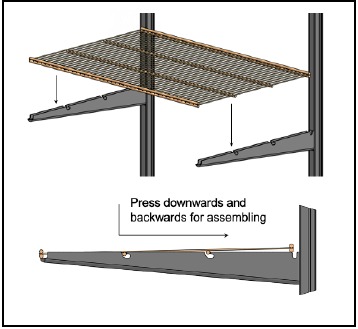

Plaats de plank over de beugels met de lipjes over de inkepingen in de beugels.

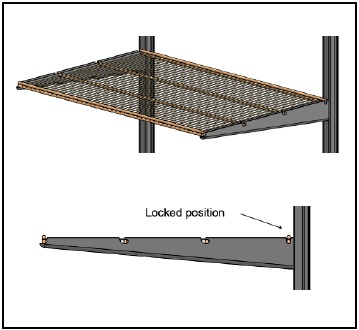

Druk stevig omlaag en naar achteren om op zijn plaats te vergrendelen.

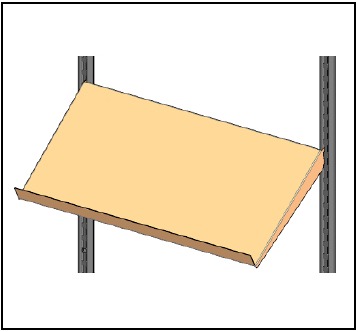

Angled Shelf bevestigen

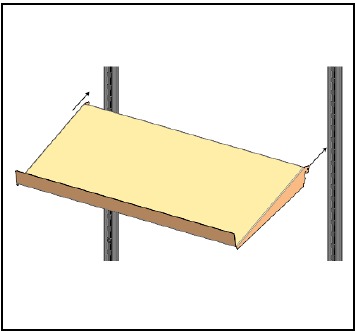

Plaats de Angled Shelf over de beugels met de lipjes over de inkepingen in de beugels.

Druk stevig omlaag en naar achteren om op zijn plaats te vergrendelen.

Décor+ Shelf bevestigen

Plaats de Décor+ Shelf over de beugels met de lipjes over de inkepingen in de beugels.

Druk stevig omlaag en naar achteren om op zijn plaats te vergrendelen.

Ladebakken

Ladebakmontage

Componenten:

1. achterkant

2. zijkant links + rechts

3. onderkant

4. Voorkant

   • apart verkrijgbaar

Hardware inbegrepen in Solid Drawer pkg:

5. houten plug

6. schroef

7. shell Ø12mm

8. shell Ø15mm

9. shell cover

10. knop/handgreep

    • apart verkrijgbaar
    • inclusief boorsjabloon

Leg de drie zijden van de lade met de groeven naar boven.
Plaats de deuvels in de twee buitenste gaten.

Steek met een schroevendraaier de schroefzijde van de metalen stift van de nokvergrendeling in het middelste gat van elke zijde van de lade.

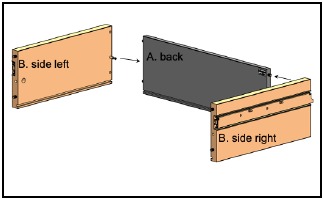

Bevestig de zijkanten aan het achterpaneel en duw de deuvels stevig op hun plaats.

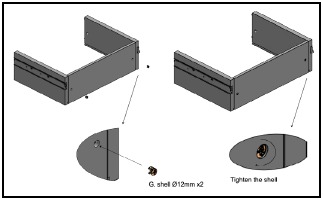

Steek de grotere ronde nokvergrendeling in de twee zijpanelen. Gebruik een schroevendraaier om de nokvergrendeling vast te zetten. Draai met de hand vast tot hij stopt.

Schuif het bodempaneel in de groef in de basis van de lade.

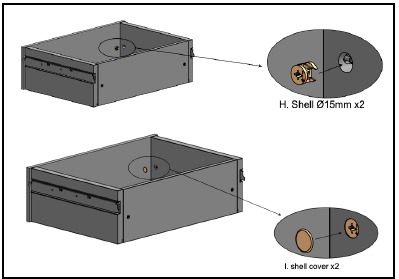

Ladefront bevestigen

Steek de deuvels in de voorkant van de lade.
Gebruik een schroevendraaier om de metalen stift in het middelste gat te steken. Duw stevig op zijn plaats.

Draai de nokvergrendelingen vast met een schroevendraaier. Klik de afdekkingen over de nokvergrendelingsgaten aan de binnenkant van de lade.

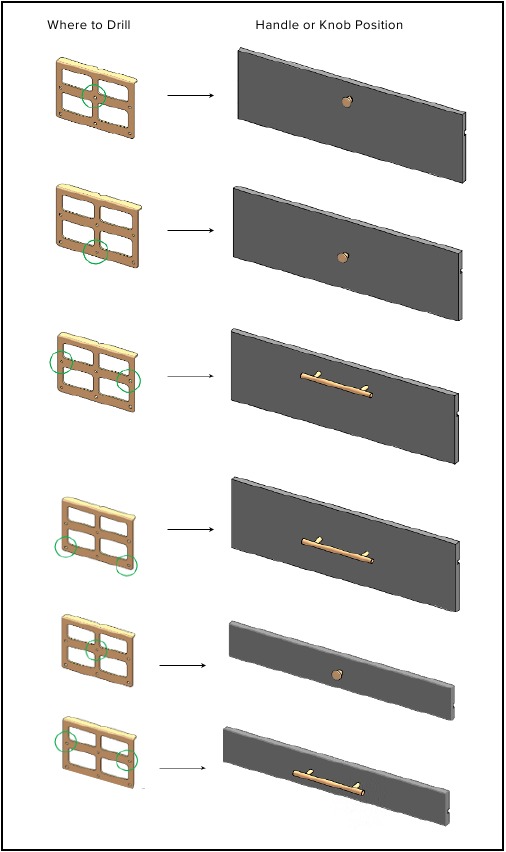

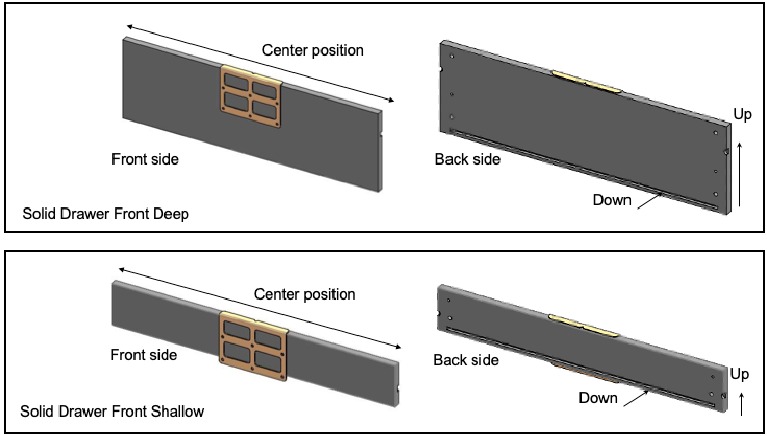

Handgrepen of knoppen aan ladefront bevestigen

Gebruik een boorsjabloon om de positie van de gewenste gaten te markeren.
LET OP: Boor altijd vanaf de voorkant van de lade. Gebruik een 5mm of 5/16" boor.

Gebruik een metalen boorsjabloon om de positie van de gewenste gaten voor de gekozen handgrepen of knoppen te markeren. Gebruik een liniaal om het midden van het ladefront te vinden.
LET OP: Boor altijd vanaf de voorkant van de lade. Gebruik een 5mm of 5/16" boor.
LET OP: Installeer eerst de onderste ladebakken en werk omhoog.

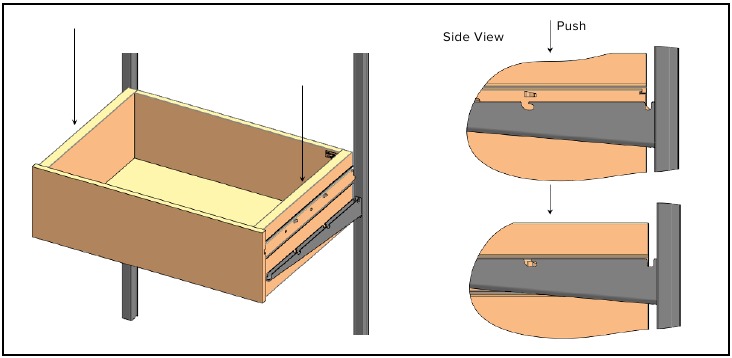

Ladebak aan beugel bevestigen

Lijn de metalen lipjes van de ladeglijder op de lade uit met de inkepingen in de beugels.

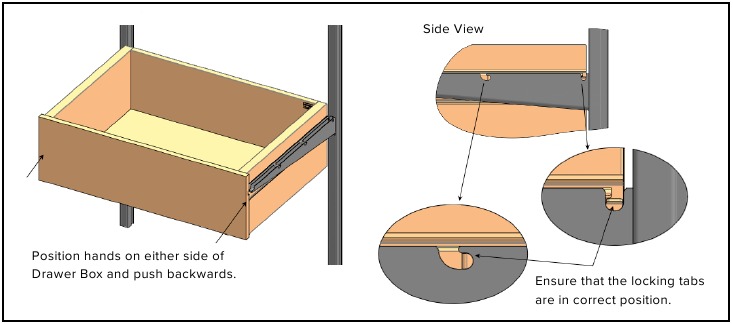

Plaats de handen op een van beide hoeken van het ladefront (uitgelijnd met de zijkanten van de lade, vingers aan de bovenkant van de lade).
Tik scherp op de lade en duw deze naar de muur om de lade op zijn plaats te vergrendelen.

Glijdende frames

OPMERKINGEN: Installeer de ladeglijders van onder naar boven. Voeg onderweg gaaslades toe. Glijdende frames worden gebruikt met schoenenrekken, schoenplanken, broekenrekken en gaaslades. Zoek naar de installatiehardware voor de afwerking in de doos van het glijdende frame.

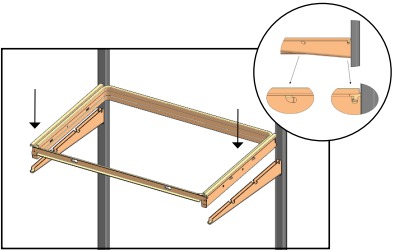

Glijdende frames installeren

Plaats het glijdende frame over de beugels met de lipjes over de inkepingen. Zorg ervoor dat de vergrendelingslipjes in de juiste positie staan. (Zie close-up afbeelding.) Duw stevig naar beneden tot u een klik hoort.

Plaats uw hand(en) aan de achterkant van de glijder en duw scherp naar de muur om hem op zijn plaats te vergrendelen.
Duw terug tot u een tweede klik hoort.

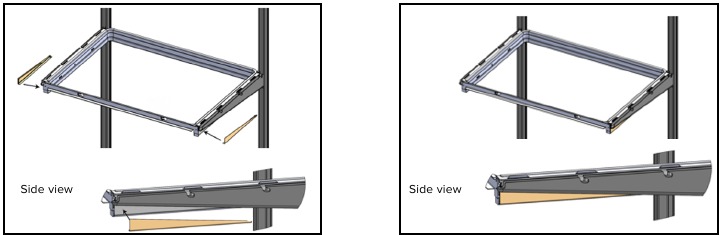

Schuifafwerking bevestigen

Plaats de zijstukken van de afwerking met de schuine rand naar voren en schuif de achterkant onder het lipje aan de achterkant van de glijder.

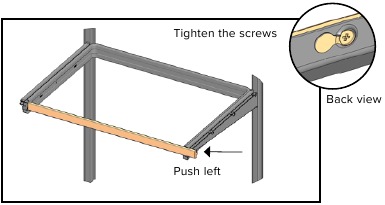

Glijderafwerking bevestigen

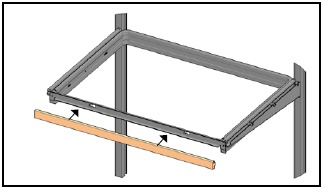

Plaats de voorste afwerking met de halve maan aan de onderkant.

Schroef het voorste stuk van de afwerking vast.

Gaaslades

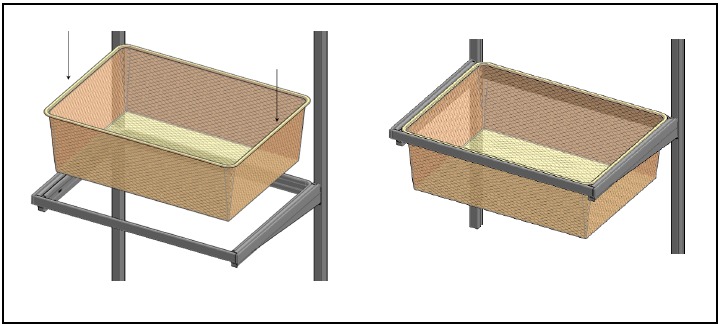

Gaaslades plaatsen

Plaats de gaaslade boven het glijdende frame en laat hem op zijn plaats zakken. Laat de lades tijdens het installeren van onder naar boven zakken.

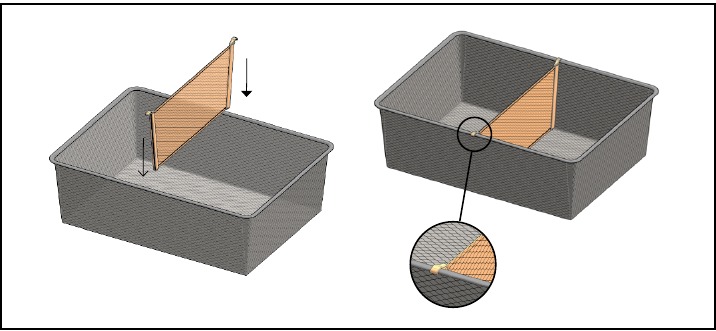

Gaasladeverdelers plaatsen

(indien van toepassing)
Plaats de gaasladeverdeler boven de lade en laat hem op zijn plaats zakken.

Accessoires

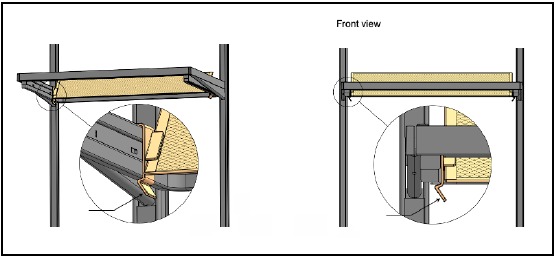

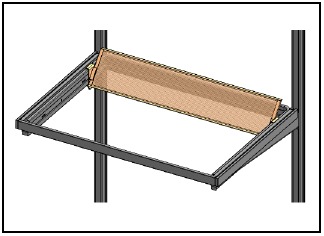

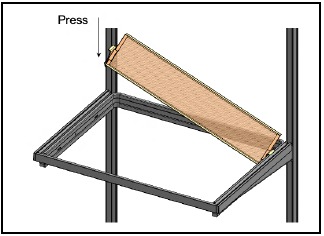

Uitschuifbaar schoenenrek

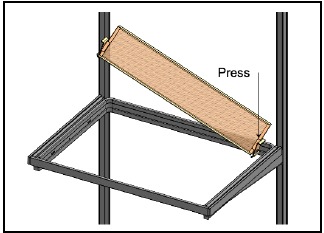

Plaats het schoenenrek in een hoek met de clip naar de onderkant van het rek, rustend op de clips aan de binnenrand van het uitschuifbare frame. Druk omlaag.

Herhaal aan de andere kant.

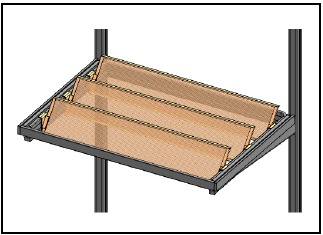

Trek een kant naar voren totdat het rek recht is.

Herhaal met de andere twee rekken.
TIP: Rekken kunnen worden gespreid om schoenen van grotere afmetingen te kunnen plaatsen.

Druk op het vergrendellipje en duw omhoog om te demonteren.

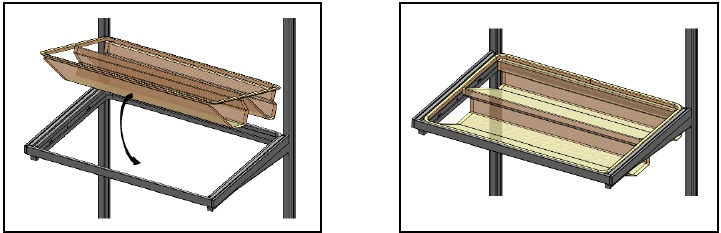

Uitschuifbare schoenenplank

Laat het schoenenrek op zijn plaats vallen, beginnend met de achterkant.

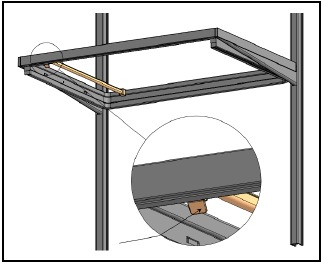

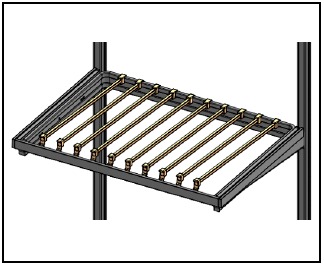

Uitschuifbaar broekenrek

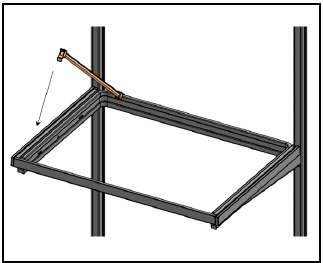

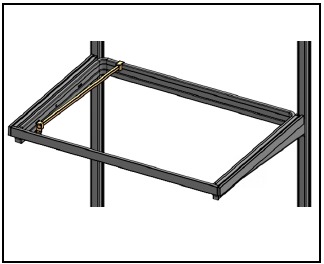

Plaats de stang en klem de achterste haak over het achterste deel van de glijder.

Druk de voorkant op zijn plaats.

Plaats alle stangen in het uitschuifbare frame. Stangen kunnen worden aangepast door zijwaarts te schuiven.

Duw de vergrendellip omhoog om een stang te verwijderen.

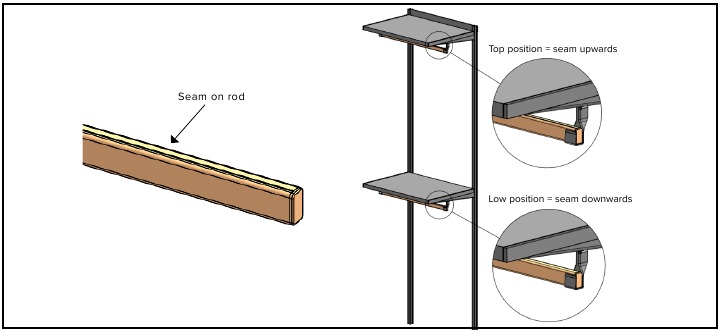

Kledingroede

Bevestig eindkappen aan de kledingroede.

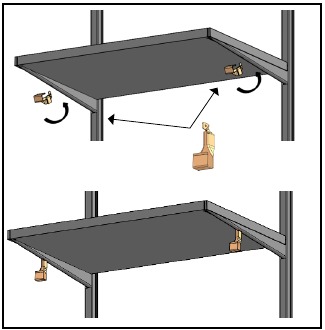

Hang de houders van de kledingroede aan de plankdragers.

Druk de kledingroede in de houders van de kledingroede.

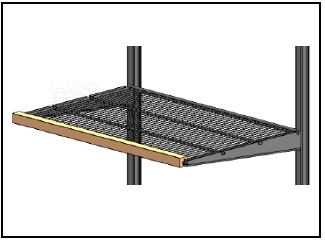

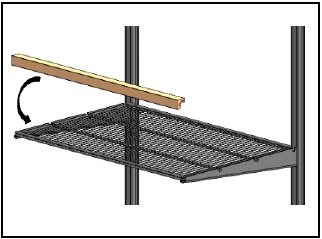

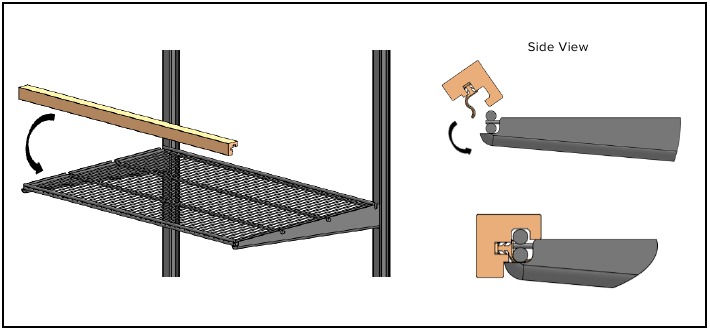

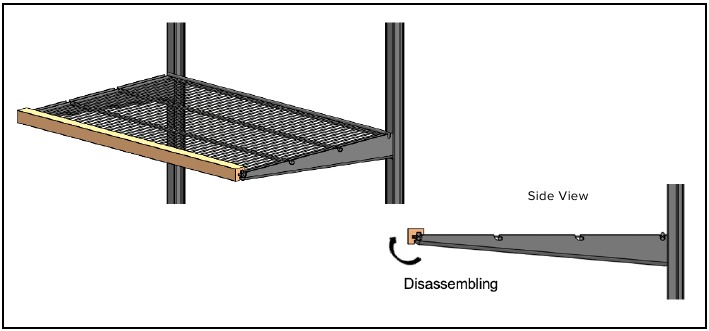

Afwerking voor draadplanken

Plaats de afwerking met de plastic clip aan de voorkant van de draadplank.

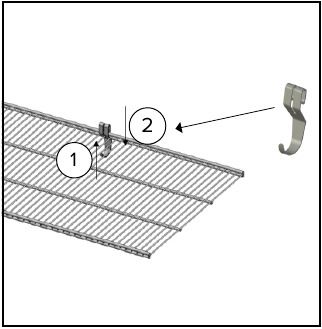

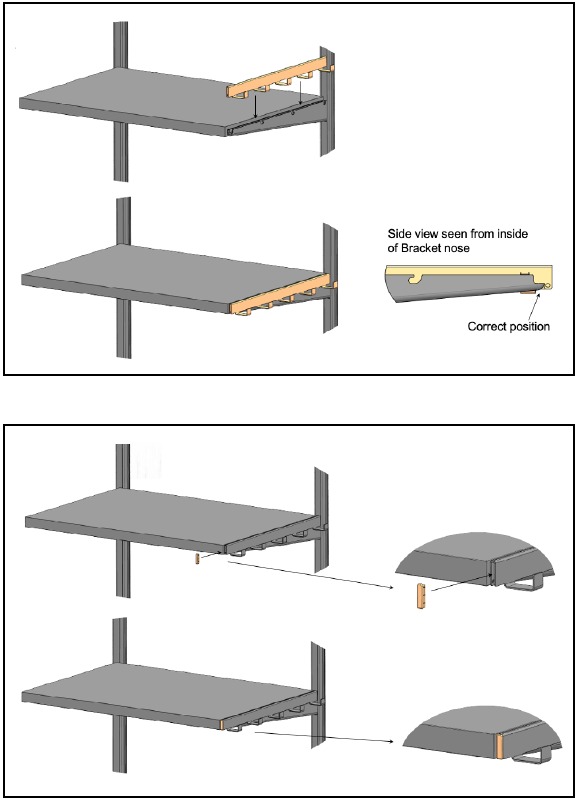

Beugelhaak

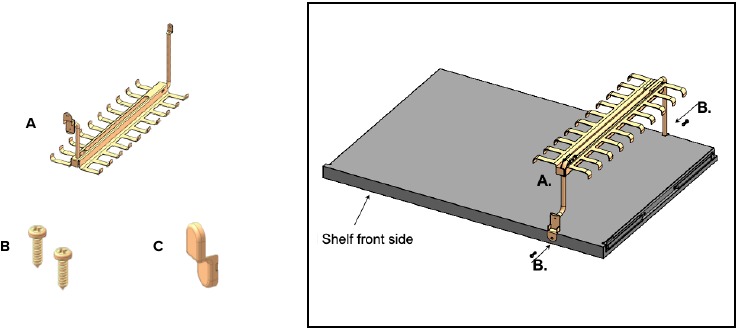

Uitschuifbaar rek voor stropdassen en riemen

Draai de Décor+ plank ondersteboven.
Plaats A en boor voor voordat u schroeven B plaatst.

Draai de plank weer om en installeer deze opnieuw op de staanders.

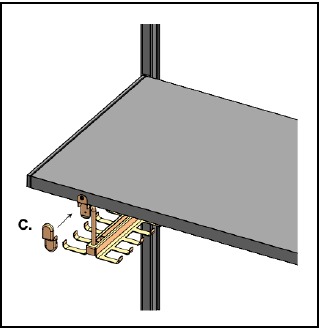

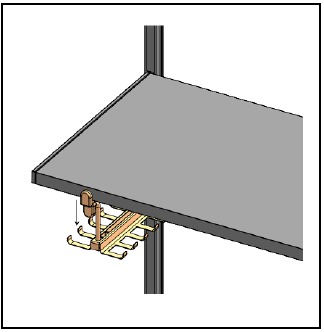

Zoek onderdeel C.

Druk afdekking C omlaag om deze correct te bevestigen.

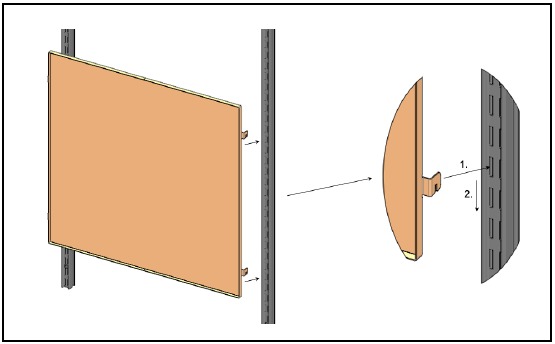

Spiegel

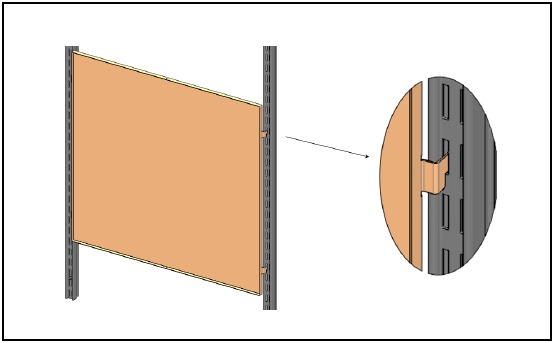

Lijn de lipjes uit met de binnenste sleuven.

Duw omlaag om op zijn plaats te bevestigen.

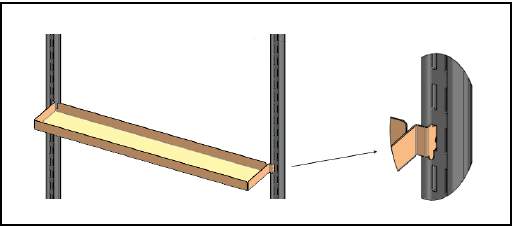

Plankblad

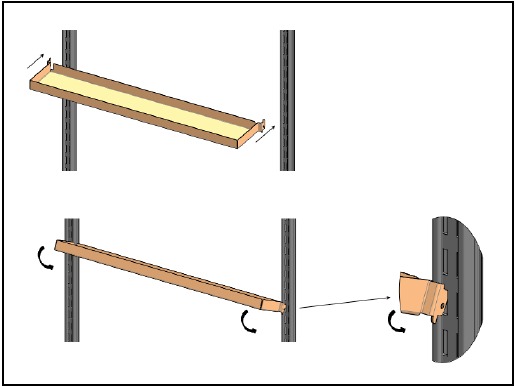

Steek de lipjes in de binnenste sleuven in de getoonde hoek.

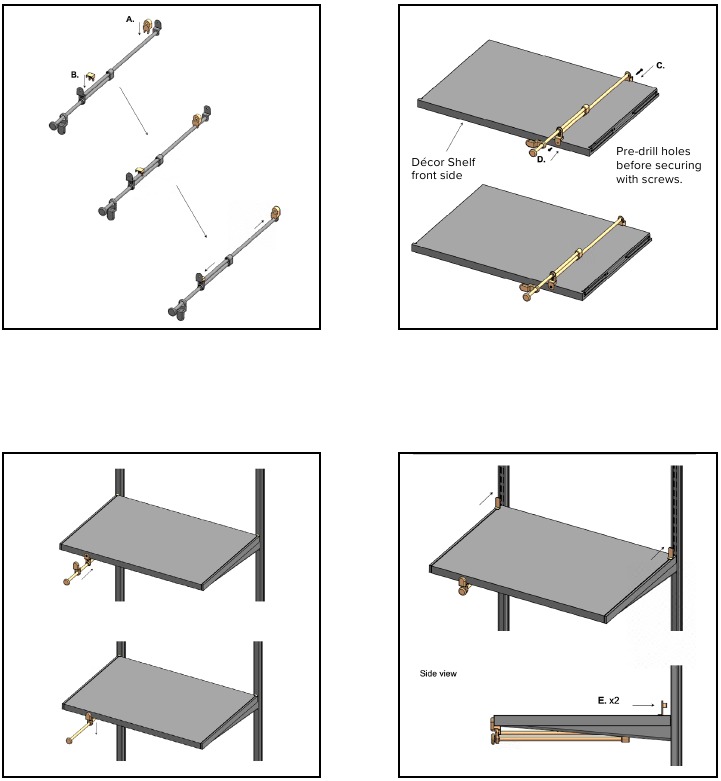

Uittrekbare kledingstang

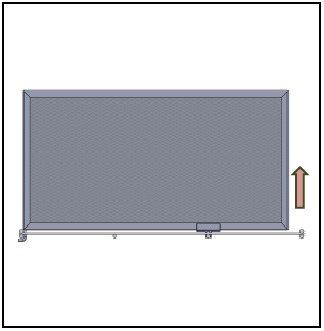

Plankverdelers voor draadplanken

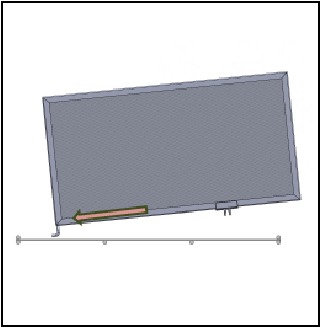

Kantel de verdeler en bevestig de achterste haken rond de dubbele draden aan de achterkant van de draadplank.

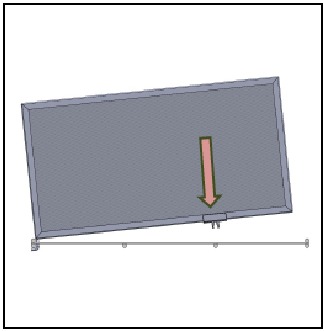

Duw de verdeler omlaag en klik de clips over de dikkere draad van de draadplank.

Gemakkelijk te verwijderen en van positie te veranderen door de voorkant van de verdeler omhoog te duwen.

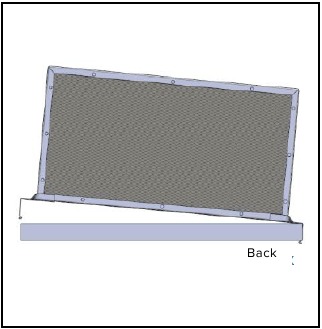

Plankverdelers voor massieve planken

Kantel de verdeler en bevestig de achterste haak rond de achterkant van de massieve plank.
OPMERKING: De verdeler is omkeerbaar.

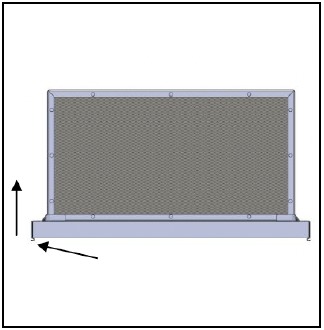

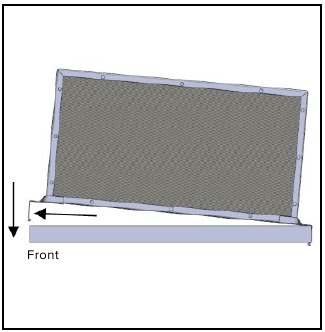

Duw de voorste haak naar buiten terwijl u de verdeler omlaag duwt, zodat de voorste haak rond de voorste rand van de massieve plank klemt.

Gemakkelijk te verwijderen en van positie te veranderen door de voorste haak naar buiten te duwen terwijl u de verdeler omhoog tilt.

Afwerking

Bovenste railafdekkingen bevestigen

Begin eerst met de lange stukken. Snijd de bovenste railafdekking op maat met een stanleymes of schaar. Plaats de bovenkant van de bovenste railafdekking bovenop de bovenste rail.

Duw het onderste deel van de bovenste railafdekking over de onderkant van de bovenste rail. Mogelijk hebt u wat kracht nodig om de bovenste railafdekking vast te zetten.

Staander afdekkingen bevestigen

Snijd de staander afdekkingen op de juiste lengte met een stanleymes of schaar. Druk de bovenkant van de staander afdekking op zijn plaats.

Schuif uw hand langs de staander en druk de afdekking op zijn plaats.

Beugelafdekkingen bevestigen

Bepaal de linker- en rechterbeugels. Klik de beugelafdekkingen op hun plaats over de beugels. De beugelafdekkingen bevinden zich voor de staander afdekkingen.

Plankhaken bevestigen

(indien van toepassing)
Klik de plankhaak over de rand van de draadplank.

Afwerking bevestigen voor een schuine schoenenplank

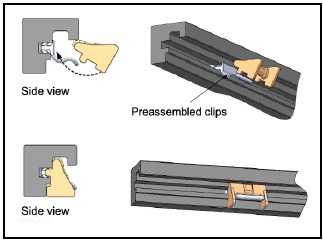

Steek plastic clips in de afwerking met de rechte zijde van de driehoek naar achteren.

Plaats de afwerking voor de schuine schoenenplank. De plastic clip moet tegen de voorkant van de schuine schoenenplank rusten. Duw omlaag totdat deze op zijn plaats vastklikt. De bovenrand van de schuine schoenenplank past in de afgeronde uitsparing van de afwerking, zoals afgebeeld.

Afwerking bevestigen voor een draadplank

Plaats de afwerking met de plastic clip aan de voorkant van de draadplank.

Rol op zijn plaats.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Elfa DECOR+ Handleiding

Beschikbare talen
