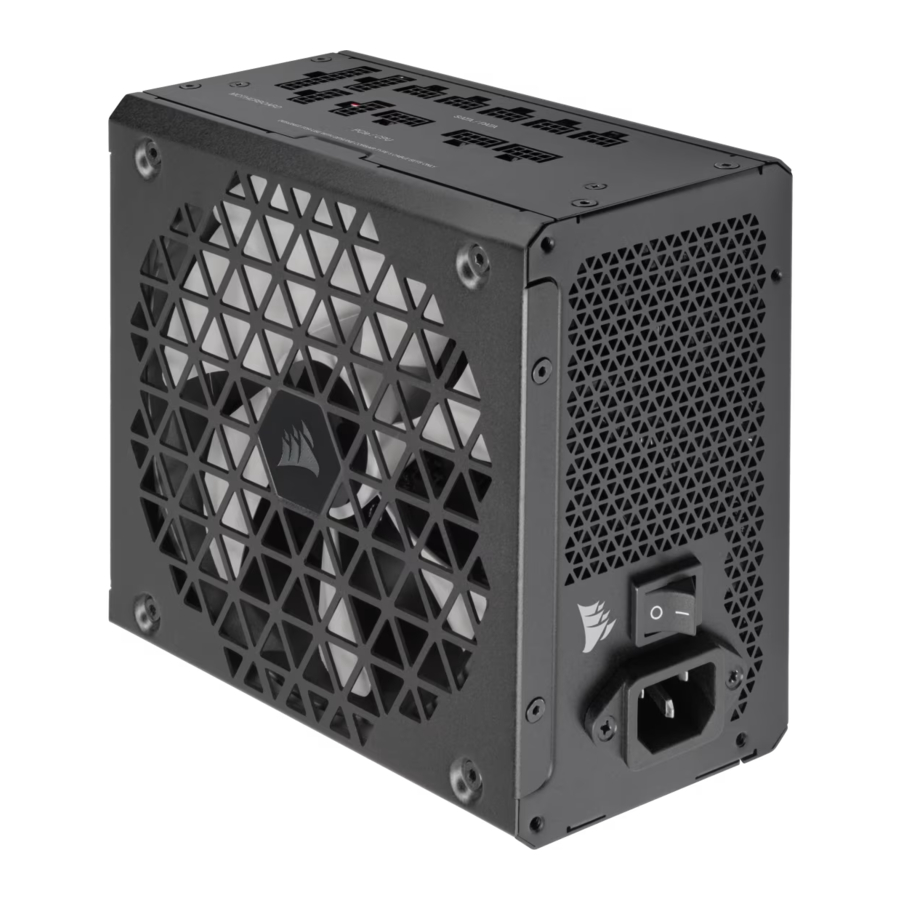

Corsair RM750 / RM850 / RM1000 SHIFT Serie handleiding

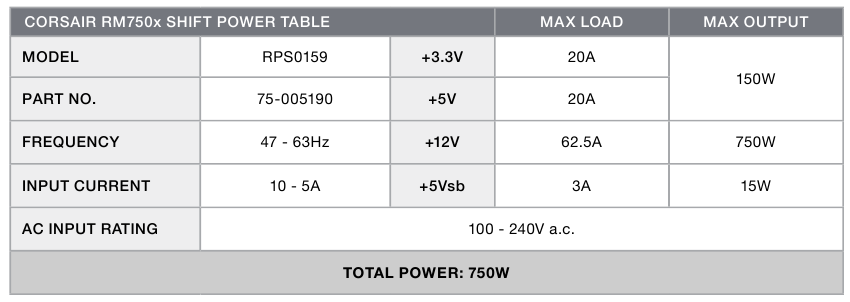

RM750x SHIFT INBEGREPEN HARDWARE EN SPECIFICATIES

Afmetingen: 160 mm (L) x 150 mm (B) x 86 mm (H)

Inhoud verpakking: Voeding, AC-kabel, DC-kabels, Kabelbinders, Montageschroeven, Veiligheidsbrochure

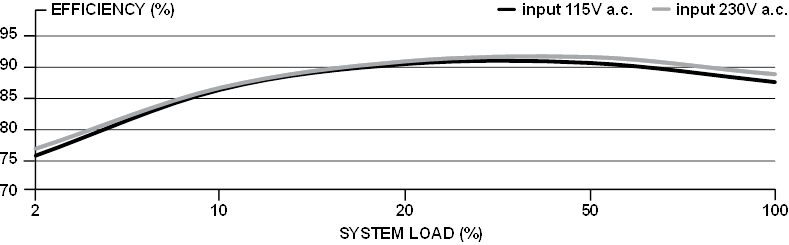

CORSAIR RM750x SHIFT VOEDINGSEFFICIËNTIE

CORSAIR RM750x SHIFT VOEDING VENTILATOR GELUIDSCURVE

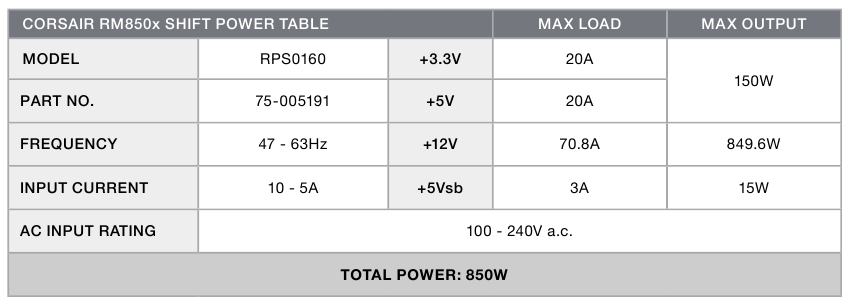

RM850x SHIFT INBEGREPEN HARDWARE EN SPECIFICATIES

Afmetingen: 160 mm (L) x 150 mm (B) x 86 mm (H)
Inhoud verpakking: Voeding, AC-kabel, DC-kabels, Kabelbinders, Montageschroeven, Veiligheidsbrochure

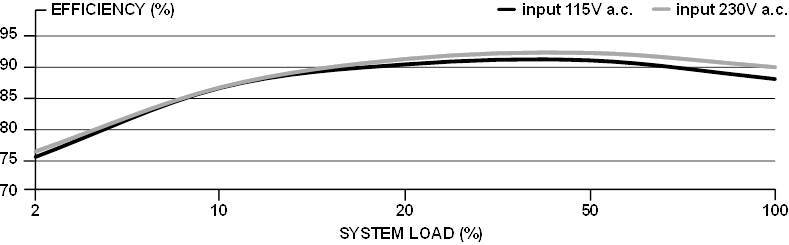

CORSAIR RM850x SHIFT VOEDINGSEFFICIËNTIE

CORSAIR RM850x SHIFT VOEDING VENTILATOR GELUIDSCURVE

RM1000x SHIFT INBEGREPEN HARDWARE EN SPECIFICATIES

Afmetingen: 180 mm (L) x 150 mm (B) x 86 mm (H)
Inhoud verpakking: Voeding, AC-kabel, DC-kabels, Kabelbinders, Montageschroeven, Veiligheidsbrochure

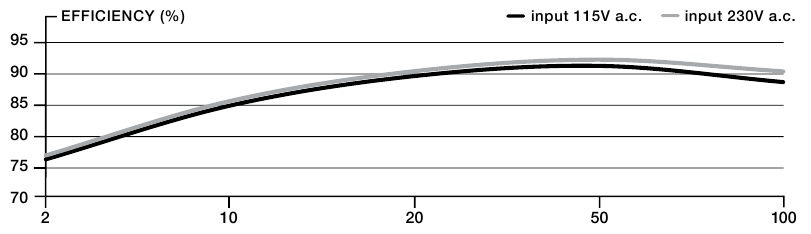

CORSAIR RM1000x SHIFT VOEDINGSEFFICIËNTIE

CORSAIR RM1000x SHIFT VOEDING VENTILATOR GELUIDSCURVE

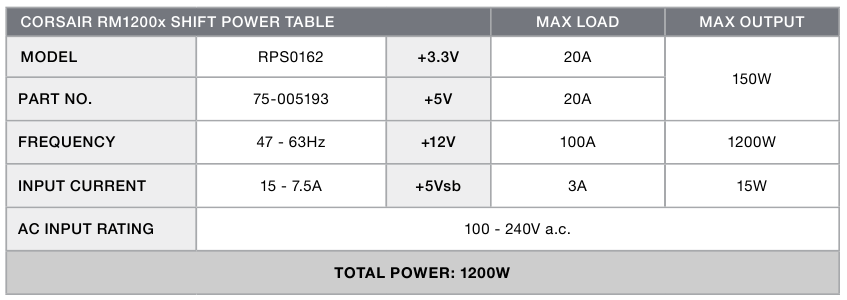

RM1200x SHIFT INBEGREPEN HARDWARE EN SPECIFICATIES

Afmetingen: 180 mm (L) x 150 mm (B) x 86 mm (H)
Inhoud verpakking: Voeding, AC-kabel, DC-kabels, Kabelbinders, Montageschroeven, Veiligheidsbrochure

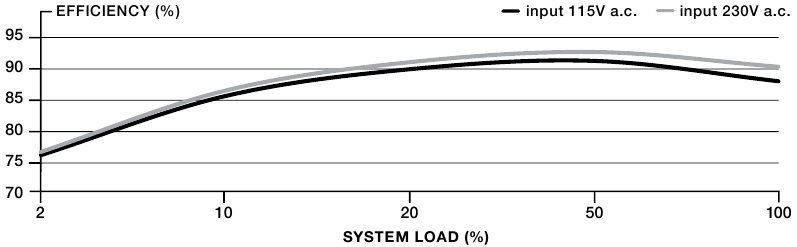

CORSAIR RM1200x SHIFT VOEDINGSEFFICIËNTIE

CORSAIR RM1200x SHIFT VOEDING VENTILATOR GELUIDSCURVE

CORSAIR RMx SHIFT SERIE KABELINFORMATIE

BESCHRIJVING		AANTAL
CONNECTOREN	TOTALE LENGTE	750W	850W	1000W	1200W
ATX-kabel (24-pins)	610mm ± 10mm	1	1	1	1
EPS/ATX12V-kabel 8-pins (4+4)	650mm ± 10mm	2	2	2	2
12VHPWR-kabel (12+4) pins	650mm ± 10mm	1	1	1	1
PCIe-kabel 8-pins (6+2)	750mm ± 10mm	1	1	2	2
PCIe-kabel 8-pins (6+2)	650mm ± 10mm	1	2	3	4
SATA-kabel (4 SATA)	800mm ± 10mm	3	3	4	4
PATA-kabel (4-pins)	750mm ± 10mm	1	2	2	2

UW NIEUWE RMx SHIFT SERIE VOEDING INSTALLEREN

UW BESTAANDE PSU VERWIJDEREN

Om een correcte werking te garanderen, gebruikt u alleen de DC-kabels die bij uw nieuwe PSU zijn geleverd, tenzij uw oude kabels originele CORSAIR-kabels van hetzelfde type zijn. Controleer het type van uw bestaande kabels voordat u ze gebruikt!
Als u een nieuw systeem bouwt, gaat u naar stap 2:

1. Koppel het AC-stroomkabel los van uw stopcontact of UPS en van de bestaande voeding.
2. Koppel alle stroomkabels los van uw videokaart, moederbord en alle andere randapparatuur.
3. Volg de aanwijzingen in de handleiding van uw chassis en verwijder uw bestaande PSU.
4. Ga verder met stap 2.

DE NIEUWE VOEDING INSTALLEREN

1. Zorg ervoor dat de AC-stroomkabel van de voeding niet is aangesloten.
2. Volg de aanwijzingen in de handleiding van uw chassis en installeer de voeding met de meegeleverde schroeven.
3. Sluit de 24-pins (ATX)-kabel aan op het moederbord. Sluit de 8-pins +12V (EPS12V)-kabel aan op het moederbord.
   1. Als uw moederbord een acht-pins +12V-aansluiting heeft, sluit u de acht-pins kabel rechtstreeks op uw moederbord aan.
   2. Als uw moederbord een vier-pins aansluiting heeft, maakt u de vier-pins los van de acht-pins kabel en steekt u deze vier-pins kabel rechtstreeks in uw moederbord.
   3. Sommige moederborden vereisen een mix van 8+4 pinnen, gebruik zoveel EPS12V-kabels als nodig is en verwar ze niet met PCIe-kabels.
4. Sluit de randapparatuurkabels, PCI-Express-kabels en SATA-kabels aan.
   1. Sluit de SATA-kabels aan op de stroomaansluitingen van uw SATA SSD of harde schijf.
   2. Sluit de PCI-Express-kabels aan op de stroomaansluitingen van uw PCI-Express-videokaarten indien nodig.
   3. Sluit de randapparatuurkabels aan op alle randapparatuur die een 4-pins connector nodig hebben.
   4. Zorg ervoor dat alle kabels goed zijn aangesloten. Bewaar alle ongebruikte modulaire kabels voor toekomstige componenttoevoegingen.
5. Sluit het AC-stroomkabel aan op de voeding en zet deze aan door de schakelaar in de AAN-stand te zetten (gemarkeerd met "I").

VEILIGHEID EN BESCHERMING

• O ver-voltage Protection (OVP)
  Overspanningsbeveiliging voor de 12V-, 5V- en 3,3V DC-uitgangen is vereist om te voldoen aan de ATX-specificatie. OVP schakelt de PSU uit in het geval dat de DC-uitgangen een bepaald niveau overschrijden, bepaald door de PSU-fabrikant.
• O ver-Current Protection (OCP)
  OCP is aanwezig op de 3,3V-, 5V- en 12V-rails. OCP zorgt ervoor dat de output van de DC-spanningsrails binnen veilige bedrijfslimieten blijft.
• O ver-Temperature Protection (OTP)
  OTP zorgt ervoor dat de PSU wordt uitgeschakeld wanneer de interne temperatuur een bepaald punt bereikt. Dit is meestal het gevolg van interne stroomoverbelasting of een ventilatorstoring.
  • S hort-Circuit Protection (SCP)
  Een kortsluiting wordt gedefinieerd als een uitgangsimpedantie van minder dan 0,1 ohm. SCP zorgt er onder andere voor dat de PSU wordt uitgeschakeld als de 3,3V-, 5V- en 12V-rails kortsluiten naar een andere rail of naar de aarde. Het zorgt er ook voor dat er geen schade optreedt aan de eenheid of de componenten van uw pc in geval van kortsluiting.
• Over Power Protection (OPP) Overbelastingsbeveiliging schakelt de PSU uit wanneer het opgenomen vermogen tussen 115% en 135% van het nominale vermogen ligt.
• Catastrophic Failure Protection
  PSU moet beschermingscircuits hebben om veilig uit te schakelen om schade door catastrofale storingen te voorkomen, zoals vlammen, overmatige rook, verkoolde PCB, gesmolten PCB-geleider, schokkend geluid, uitstoot van gesmolten materiaal, enz.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
