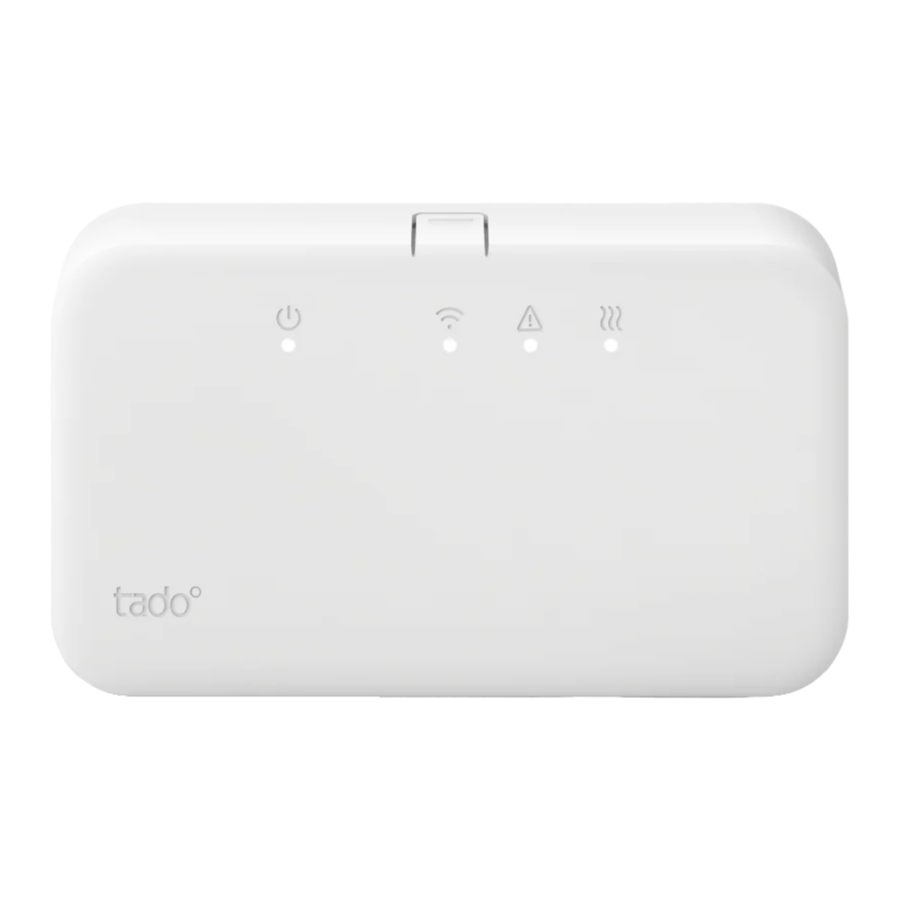

Tado Extension Kit-handleiding

Inleiding

Om ons te helpen de oorzaak van het probleem te achterhalen, volgt u deze instructies om uw Extension Kit te omzeilen. Door uw tado°-apparaat opnieuw te bedraden om het uit te sluiten van uw verwarmingssysteem, helpt u ons te bepalen of het probleem gerelateerd is aan tado°.

Hoe de instructies te gebruiken
Om in dit document te navigeren, moet u vermijden te scrollen. Gebruik in plaats daarvan de knoppen "Volgende pagina" en "Terug" om door de instructies te bladeren. Dit zorgt ervoor dat u de instructies in de beoogde volgorde volgt.
Als u problemen ondervindt bij het volgen van dit document, neem dan contact op met ons supportteam en stuur hen een duidelijke foto van de bedrading in uw tado°-apparaat.

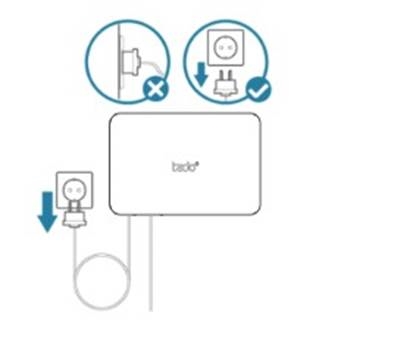

Schakel de netspanning uit en ontkoppel het tado°-apparaat

Zorg ervoor dat de stroomtoevoer naar uw verwarmingssysteem volledig is uitgeschakeld. Mogelijk moet u de stroomonderbreker en de boiler uitschakelen, zoals in dit voorbeeld van een generiek systeem met een boiler en een stroomonderbrekerschakelaar.

Als uw tado° Extension Kit is aangesloten op een stopcontact, zorg er dan voor dat u deze loskoppelt voordat u verdergaat met de volgende stap.

Open de tado° Extension Kit

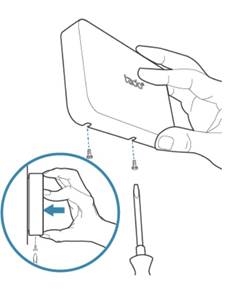

Open de twee kleine schroeven aan de onderkant van de Extension Kit.

Klik de onderkant van het deksel open, let op dat het aan de bovenkant scharniert.

Beweeg de Extension Kit omhoog om deze van de scharnieren te verwijderen. Laat de Extension Kit ongemoeid en verander de jumperpositie niet.

Zorg ervoor dat de stroom is uitgeschakeld en documenteer de bedrading van de bestaande installatie

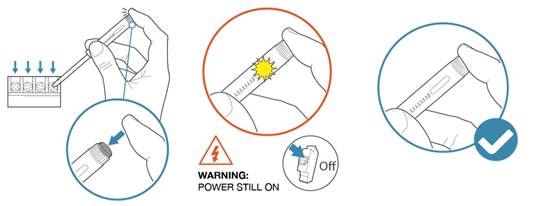

Gebruik de spanningstester om te controleren of er nog stroom naar een bedradingsterminal gaat. Als de spanningstester oplicht, is er nog steeds stroom.
Voordat u verdergaat, schakelt u de stroomonderbreker uit. Als de spanningstester niet oplicht, is de stroom uitgeschakeld en is het veilig om verder te gaan.

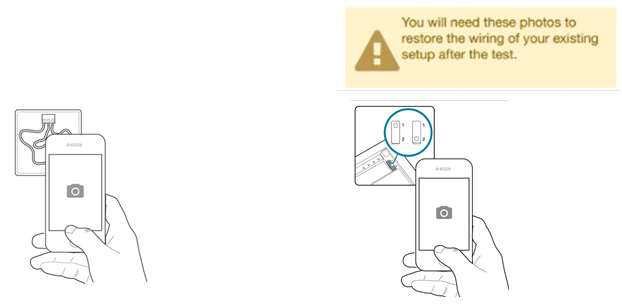

Zodra u de afdekking van uw apparaat hebt verwijderd, maakt u gedetailleerde foto's van de bestaande bedrading met de kabels nog steeds bevestigd. Zorg ervoor dat de terminalnummers leesbaar zijn. Zorg ervoor dat u een foto maakt van de positie van de jumper, en zorg ervoor dat u deze niet kwijtraakt, aangezien de jumper essentieel is voor het goed functioneren van het systeem.

Selecteer het probleem van het verwarmingssysteem

De tado° Extension Kit omzeilen
Verwarming staat altijd UIT

De bedrade thermostaat omzeilen

Als een thermostaat dezelfde verwarmingszone/circuit regelt als de Extension Kit, zorg er dan voor dat de thermostaat ook wordt omzeild.

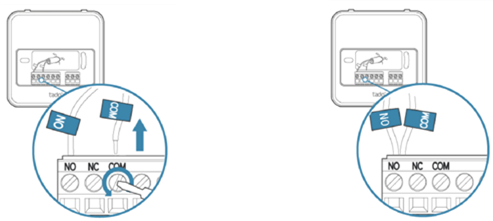

Open de thermostaat en draai de schroef van de kabelaansluitingen los. Verwijder de kabel van de schroefklem met het label COM. Steek de kabel met het label COM in de schroefklem met de naam NO.
Draai de schroef vast. Er moeten nu twee kabels zijn aangesloten op schroefklem NO. Laat de andere draden ongemoeid:

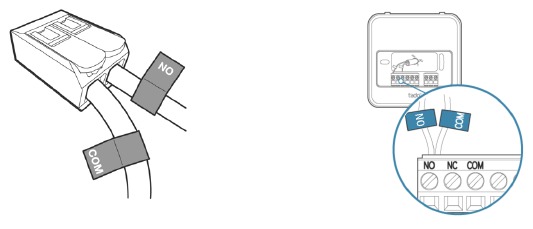

Houd er rekening mee dat de thermostaat al is omzeild als de COM- en NO-kabels zijn verbonden door een Wago-connector of samen in dezelfde terminal zijn geplaatst:

Controleer de jumperpositie

Kijk naar de jumperpositie aan de achterkant van de frontplaat van de Extension Kit. Zorg ervoor dat u de jumper niet kwijtraakt, aangezien deze essentieel is voor het goed functioneren van het systeem. Selecteer een van de onderstaande opties:
Zorg ervoor dat u de positie van de jumper controleert. Deze stap is cruciaal om mogelijke schade aan uw verwarmingssysteem te voorkomen

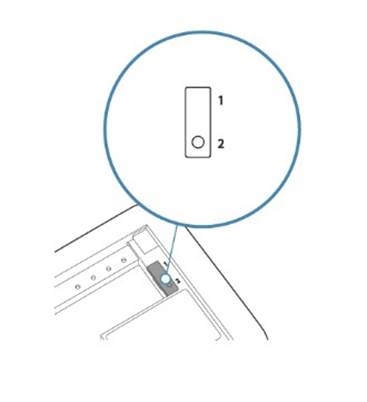

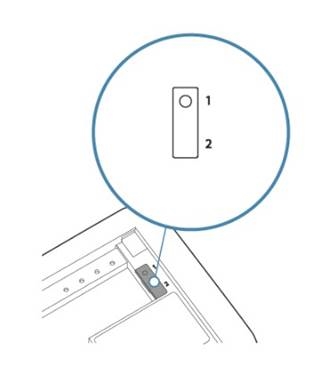

Jumperpositie 1	Jumperpositie 2

De tado° Extension Kit omzeilen

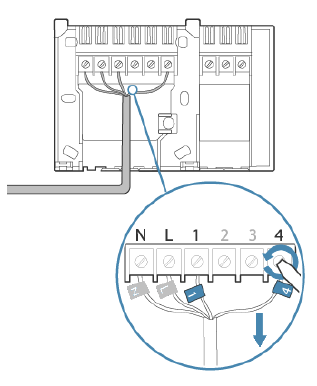

Verwarming staat altijd UIT - Jumperpositie 1
Als er kabels zijn aangesloten op de terminals + en -, ga dan niet verder en neem contact op met de support
Draai de schroef van de kabelaansluitingen 4 los. Laat N en L ongemoeid. Verwijder de kabel van de schroefklem met het label 4.

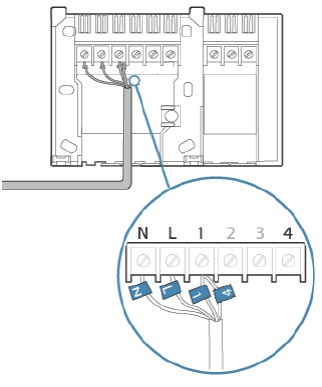

Sluit vervolgens de kabel met het label 4 aan op de schroefklem 1 en draai de schroef vast. Er moeten twee kabels zijn aangesloten op terminal 1.

Verwarming staat altijd UIT - Jumperpositie 2
Als er kabels zijn aangesloten op de terminals + en -, ga dan niet verder en neem contact op met de support

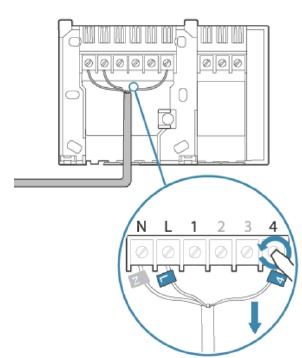

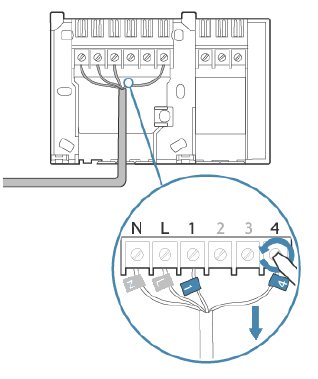

Draai de schroef van de kabelaansluitingen 4 los. Laat N en L ongemoeid. Verwijder de kabel van de schroefklem met het label 4.

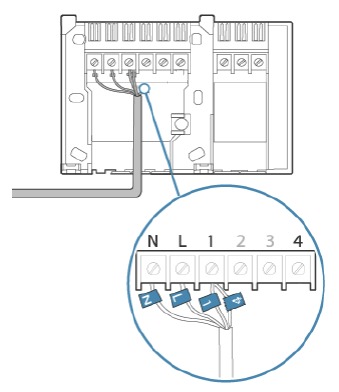

Sluit vervolgens de kabel met het label 4 aan op de schroefklem 1 en draai de schroef vast. Er moeten twee kabels zijn aangesloten op terminal 1.

De tado° Extension Kit omzeilen

Verwarming staat altijd UIT - Jumperpositie 2
Als er kabels zijn aangesloten op de terminals + en -, ga dan niet verder en neem contact op met de support
Draai de schroef van de kabelaansluitingen 4 los. Laat de andere draden ongemoeid. Verwijder de kabel van de schroefklem met het label 4.

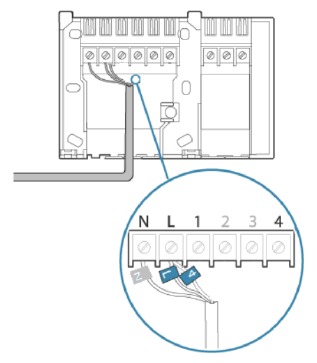

Sluit vervolgens de kabel met het label 4 aan op de schroefklem L en draai de schroef vast. Er moeten twee kabels zijn aangesloten op terminal L.

De tado° Extension Kit omzeilen

Verwarming staat altijd AAN
Als er kabels zijn aangesloten op de terminals + en -, ga dan niet verder en neem contact op met de support

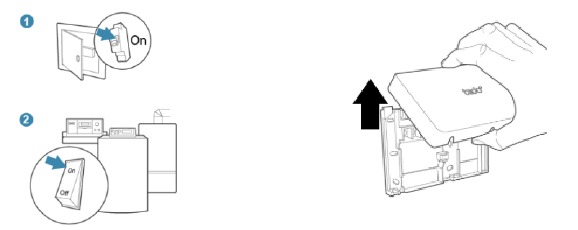

U kunt nu de stroom weer inschakelen. Draai de stappen terug die u hebt genomen om de stroom naar de boiler uit te schakelen. Zorg ervoor dat de Extension Kit nog steeds is losgekoppeld van de achterplaat en niet is aangesloten op een stekker. Raak geen draden aan.

Controleer het verwarmingssysteem terwijl de Extension Kit nog steeds is losgekoppeld van de achterplaat
Als de verwarming UITschakelt:
Stuur ons de exacte tijd en datum waarop u de test hebt uitgevoerd, en een foto van de bedrading in tado° met de jumper zichtbaar, zodat we verder onderzoek kunnen doen en kunnen bepalen of een vervanging noodzakelijk is.

Als de verwarming AAN blijft:
Het probleem wordt niet veroorzaakt door tado°, mogelijk moet u een verwarmingsmonteur vragen om uw systeem te controleren. Als de verwarmingsmonteur vragen heeft over tado°, kan hij gedetailleerde informatie vinden in onze handleiding voor professionele installateurs.

De tado° Extension Kit omzeilen

Warm water staat altijd UIT
Als er kabels zijn aangesloten op de terminals + en -, ga dan niet verder en neem contact op met de support

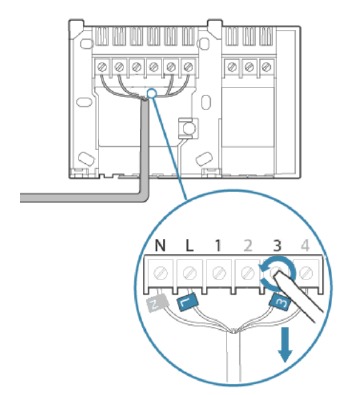

Draai de schroef van de kabelaansluitingen 3 los. Laat de andere draden ongemoeid. Verwijder de kabel van de schroefklem met het label 3.

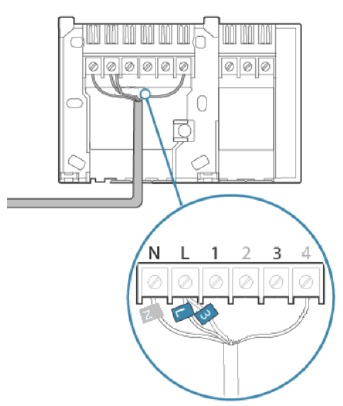

Sluit vervolgens de kabel met het label 3 aan op de schroefklem L en draai de schroef vast. Er moeten twee kabels zijn aangesloten op terminal L.

De tado° Extension Kit omzeilen

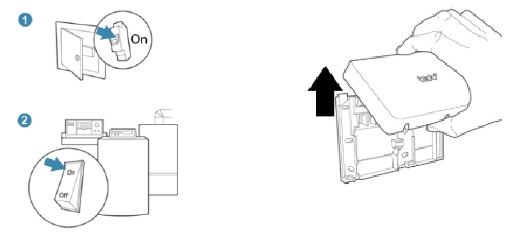

Warm water staat altijd AAN
Als er kabels zijn aangesloten op de terminals + en -, ga dan niet verder en neem contact op met de support
U kunt nu de stroom weer inschakelen. Draai de stappen terug die u hebt genomen om de stroom naar de boiler uit te schakelen. Zorg ervoor dat de Extension Kit nog steeds is losgekoppeld van de achterplaat. Raak de draden niet aan.

Controleer het systeem terwijl de Extension Kit nog steeds is losgekoppeld van de achterplaat
Als het warme water UItgaat:
Stuur ons de exacte tijd en datum waarop u de test hebt uitgevoerd, en een foto van de bedrading in tado° met de jumper zichtbaar, zodat we verder onderzoek kunnen doen en kunnen bepalen of een vervanging noodzakelijk is.

Als het warme water AAN blijft:
Het probleem wordt niet veroorzaakt door tado°, mogelijk moet u een verwarmingsmonteur vragen om uw systeem te controleren. Als de verwarmingsmonteur vragen heeft over tado°, kan hij gedetailleerde informatie vinden in onze handleiding voor professionele installateurs.

Sluit de tado° Extension Kit

Zorg ervoor dat u de elektriciteit weer UItzet voordat u de Extension Kit sluit. Deze stap is cruciaal om mogelijke schade aan uw verwarmingssysteem te voorkomen

Haak het deksel vast aan de bovenrand van de behuizingsdoos.

Klik de onderkant van het deksel op zijn plaats totdat het dekselretentiemechanisme vergrendelt.

Draai de twee kleine schroeven aan de onderkant van de Extension Kit vast.

Haak het deksel vast aan de bovenrand van de behuizingsdoos.

Klik de onderkant van het deksel op zijn plaats totdat het dekselretentiemechanisme vergrendelt.

Draai de twee kleine schroeven aan de onderkant van de Extension Kit vast.

Sluit het tado°-apparaat aan en schakel de netspanning weer in

Als uw tado° Extension Kit was aangesloten op een stopcontact, sluit u de stekker aan op het stopcontact om tado° van stroom te voorzien.

U kunt nu de stroom weer inschakelen. Draai de stappen terug die u hebt genomen om de stroom naar de boiler uit te schakelen.

Test het systeem

Het probleem is: Verwarming of warm water staat altijd UIT:

Nadat de test de verwarming/het warme water INschakelde		Stuur ons de exacte tijd en datum waarop u de test hebt uitgevoerd, en een foto van de bedrading in tado° met de jumper zichtbaar, zodat we verder onderzoek kunnen doen en kunnen bepalen of een vervanging noodzakelijk is.
Nadat de test de verwarming/het warme water UIT bleef		Het probleem wordt niet veroorzaakt door tado°, mogelijk moet u een verwarmingsmonteur vragen om uw systeem te controleren. Als de verwarmingsmonteur vragen heeft over tado°, kan hij gedetailleerde informatie vinden in onze handleiding voor professionele installateurs.

Het probleem is: Verwarming of warm water staat altijd AAN:

Nadat de test de verwarming/het warme water UITschakelde		Stuur ons de exacte tijd en datum waarop u de test hebt uitgevoerd, en een foto van de bedrading in tado° met de jumper zichtbaar, zodat we verder onderzoek kunnen doen en kunnen bepalen of een vervanging noodzakelijk is.
Nadat de test de verwarming/het warme water AAN bleef		Het probleem wordt niet veroorzaakt door tado°, mogelijk moet u een verwarmingsmonteur vragen om uw systeem te controleren. Als de verwarmingsmonteur vragen heeft over tado°, kan hij gedetailleerde informatie vinden in onze handleiding voor professionele installateurs.
