GAF Master Flow handleiding

Belangrijk

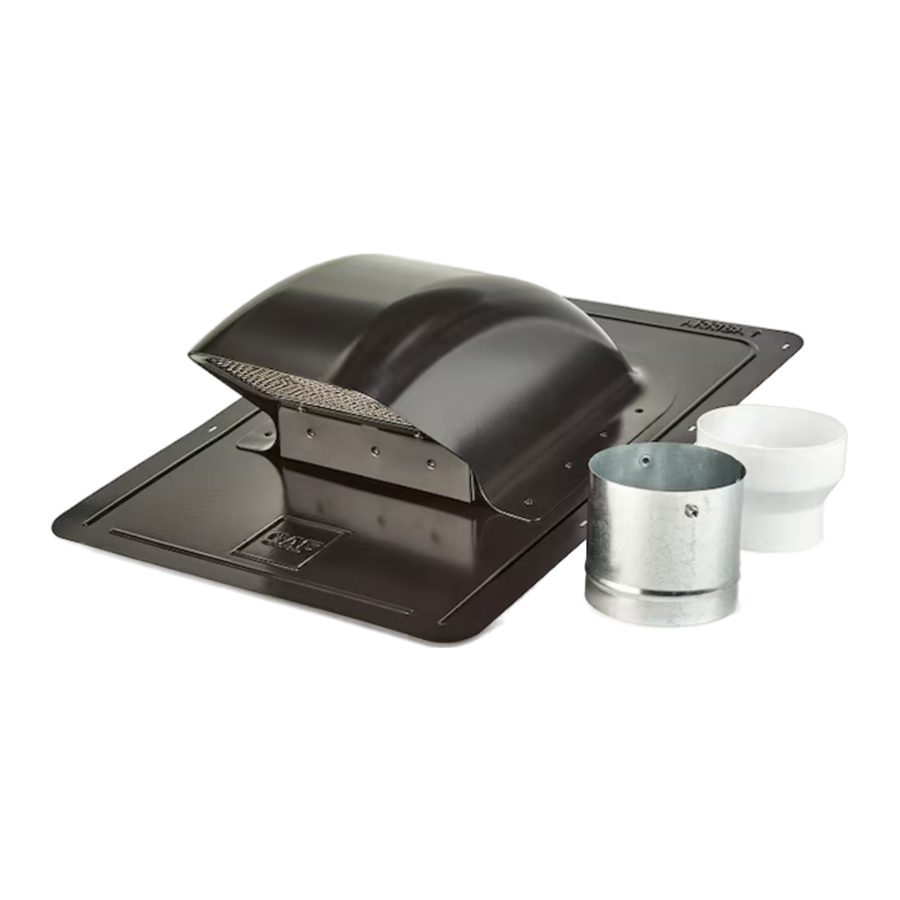

• Dit model is bedoeld voor gebruik met ronde buizen van 3" (76,2 mm) en 4" (102 mm). Zowel een verloopstuk van 4" (102 mm) naar 3" (76,2 mm) als een verwijderbare buiskraag worden meegeleverd.
• Gebruik dit product uitsluitend op de manier die GAF heeft bedoeld. Als u vragen heeft over de installatie of het product, neem dan contact op met Master Flow Technical Services op 1-800-211-9612 of e-mail naar MasterFlowTech@gaf.com. In het onwaarschijnlijke geval dat accessoires of onderdelen ontbreken, of dit product niet goed functioneert, neem dan contact op met Master Flow Technical Services. Retourneer dit dakaccessoire NIET naar winkeliers of distributeurs.

Installatie

1. Installeer alleen op dakhellingen van 3:12–18:12
2. Locatie bepalen — Inspecteer de zolder om de locatie van spanten en andere obstakels te bepalen. De opening in het dakbeschot moet zich tussen de spanten bevinden, waarbij u ervoor moet zorgen dat u alle leidingen en structurele elementen vermijdt.
3. Opening uitsnijden en voorbereiden — Gebruik de cirkelvormige sjabloon die op de productverpakking is afgedrukt als leidraad om een cirkelvormige opening met een diameter van 5,5" (140 mm) in de dakbedekking te markeren en uit te snijden. (FIGUUR 1)
   Gebruik voor weerbestendigheid een stuk GAF WeatherWatch- of StormGuard-lekbescherming van 24" x 24" (610 mm x 610 mm) en centreer het stuk lekbescherming over de opening. Verwijder de beschermfolie, druk op zijn plaats en snijd de lekbescherming weg die over de opening loopt. Een handroller kan worden gebruikt om de maximale hechting van de zelfklevende lekbescherming te garanderen. Plaats shingles tot de eerste volledige rij shingles de onderkant van de opening in het dakbeschot bedekt. Snijd overtollige shingles weg van de opening.

4. Ventiel plaatsen en vastmaken — Met de "UP"-pijl die in de basisflens is gegraveerd en naar de daknok wijst, en de kapopening van het ventiel naar beneden gericht naar de dakrand, steekt u de hals van het ventiel, die uit de onderkant van het ventiel steekt, in de opening. (FIGUUR 2)


Het onderste deel van de basisflens met het ingegraveerde GAF-logo moet bovenop de shingle rij onder de opening zitten. Gebruik corrosiebestendige dakspijkers om de basisflens stevig aan het dakbeschot te bevestigen met behulp van de voorgestanste bevestigingssleuven aan beide zijden van de basisflens. (FIGUUR 3)
NIET buiten deze bevestigingssleuven vastmaken. Bevestigingsmiddelen mogen nooit bloot blijven liggen.

Opmerking: spijkers moeten altijd door multiplex- en OSB-dekken dringen of ten minste 3/4" (19 mm) in houten planken.

Opmerking: voor extra weerbestendigheid kan een strook asfaltplastic dakcement (ASTM D4585 Type I of Type II) of polyurethaan dak- en flensafdichtmiddel (ASTM C920) in een U-vormig patroon onder de onderkant en zijkanten van de basisflens worden aangebracht voordat deze aan het dakbeschot wordt bevestigd. (FIGUUR 4)
Afdichtmiddel in "U"-patroon aangebracht onder de onderkant en zijkanten van de basisflens
Laat een opening van 1/4" (6,4 mm) in het afdichtmiddel onder de onderkant van de flens om afvoer mogelijk te maken

5. Shingle-installatie voortzetten — Ga verder met het plaatsen van shingles, waarbij u de basisflens eronder overlapt aan zowel de boven- als de zijkanten van het ventiel. Beëindig/snijd de shingles rond de boven- en zijkanten af zodat ze overeenkomen met de vorm van de kap van het ventiel. (FIGUREN 5 & 6)
   Opmerking: voor extra weerbestendigheid kan een strook asfaltplastic dakcement (ASTM D4585 Type I of Type II) of polyurethaan dak- en flensafdichtmiddel (ASTM C920) worden gebruikt om de shingles aan de basisflens eronder af te dichten.



Installatie met bestaande shingles — Gebruik de cirkelvormige sjabloon die op de productverpakking is afgedrukt als leidraad om een cirkelvormige opening met een diameter van 5,5" (140 mm) in het dakbeschot te markeren en uit te snijden. Verwijder de bestaande shingles, onderlaag en spijkers op het dakbeschot in het gebied van de opening. Met het onderste deel van de basisflens van het ventiel met het ingegraveerde GAF-logo bovenop de shingle rij onder de opening, schuift u het ventiel omhoog onder de shingles en plaatst u de hals van het ventiel in de opening in het dakbeschot. Beëindig/snijd de shingles rond de boven- en zijkanten af zodat ze overeenkomen met de vorm van de kap van het ventiel.
Opmerking: breng een strook asfaltplastic dakcement (ASTM D4585 Type I of Type II) of polyurethaan dak- en flensafdichtmiddel (ASTM C920) aan om de shingles en de shingles aan de basisflens eronder opnieuw af te dichten.

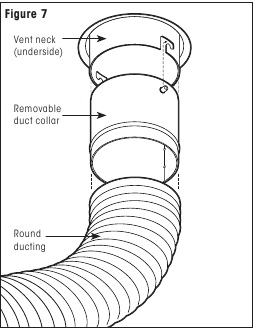

6. Bevestig de apparaatbuis aan het ventiel — Gebruik de verwijderbare buiskraag (meegeleverd), schuif de ronde buis van 4" (102 mm) over de buitenkant van de voorgevormde rib van de kraag en zet deze vast met een kabelbinder en ducttape (of zoals vereist door de lokale bouw- en loodgietersvoorschriften in uw regio). Lijn de uitstekende lipjes op de verwijderbare buiskraag uit met de sleuven op de hals van het ventiel en verbind deze zoals afgebeeld. (FIGUUR 7)
   De verwijderbare buiskraag maakt eenvoudig losmaken mogelijk voor reiniging vanaf de binnenkant van de zolder.
   Opmerking: verwijder bij het ontluchten van een droger ALTIJD het ongedierte-/vogelrooster en gebruik NIET het meegeleverde verloopstuk.

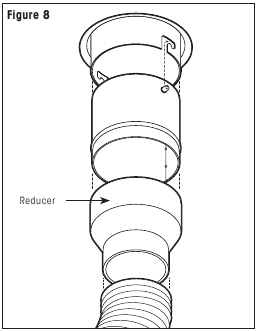

Gebruik voor het ontluchten van badkamerventilatoren met ronde buizen van 3" (76,2 mm) het meegeleverde verloopstuk van 4" (102 mm) naar 3" (76,2 mm) en schuif de buis over het smalle uiteinde van het verloopstuk en zet deze vast met een kabelbinder en ducttape (of zoals vereist door de loodgietersvoorschriften in uw regio). Het brede uiteinde van het verloopstuk wordt aangesloten en bevestigd aan de verwijderbare buiskraag, die vervolgens op de eerder beschreven manier aan de hals van het ventiel wordt bevestigd. (FIGUUR 8)

Veiligheid

• Draag tijdens installatie en hantering altijd de juiste persoonlijke beschermingsmiddelen (PBM), zoals veiligheidsbrillen, duurzame werkhandschoenen, harde hoeden, valbescherming en andere veiligheidsuitrusting om letsel te voorkomen.
•
  Bij het ontluchten van een wasdroger:
  • Verwijder ALTIJD het meegeleverde ongedierte-/vogelrooster door de (2) schroeven los te draaien en te verwijderen waarmee het rooster aan de kap van het ventiel is bevestigd.
  • Gebruik NIET het meegeleverde verloopstuk van 4" (102 mm) naar 3" (76,2 mm). Gebruik het verloopstuk ALLEEN bij het ontluchten van badkamerventilatoren met ronde buizen van 3" (76,2 mm).
• Neem altijd alle toepasselijke lokale bouw- en loodgietersvoorschriften in uw regio in acht.
