Argo CHIC,V 05/25 Handleiding

BESCHRIJVING VAN DE ONDERDELEN

5. Timerknop
6. Functieselectieknop F
7. AAN/UIT-knop
8. Afstandsbediening

1. Luchtinlaatrooster
2. LED-display
3. Luchtuitlaatrooster
4. Horizontale klep

DE VENTILATORKACHEL MONTEREN

De ventilatorkachel moet voor gebruik aan een muur worden bevestigd. Probeer hem niet te gebruiken zonder installatie. De installatievolgorde is als volgt:

1. Bereid een ruimte voor om het apparaat te installeren (Afb. 1).

2. Maak twee geschikte gaten ter grootte van de plug ø 8 mm in de muur. (Afb. 2) – d= 575 mm

3. Plaats de pluggen in de gaten en draai de meegeleverde schroeven vast.
   OPMERKING: Draai de schroeven stevig vast. Draai de schroeven niet volledig in de pluggen, de lengte van het deel dat vrij moet blijven is 10 mm.
4. Monteer het apparaat aan de muur (Afb. 3).
   Zorg ervoor dat de gaten aan de achterkant van het apparaat naar de twee schroeven zijn gericht, duw de ventilatorkachel naar achteren richting de muur en vervolgens naar beneden totdat deze stabiel is.

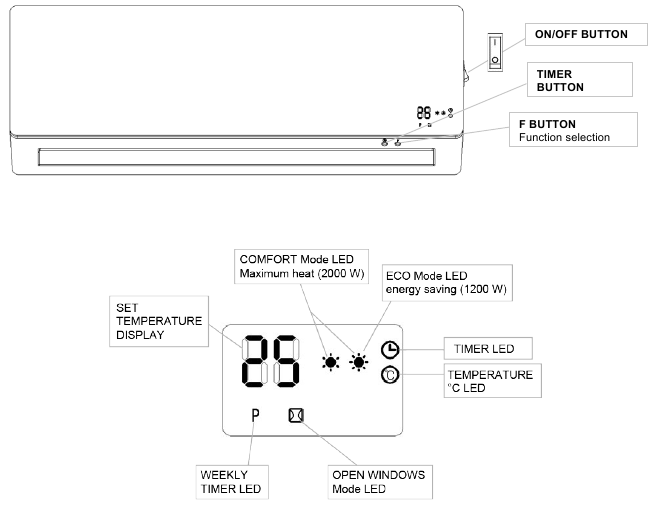

BEDIENINGS PANEEL EN LED-DISPLAY OP HET APPARAAT

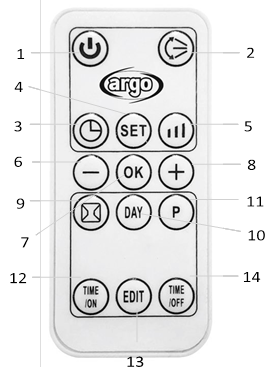

AFSTANDSBEDIENING

1. ON/OFF button (AAN/UIT-knop) - in-/uitschakelen vanuit stand-by modus
2. SWING button (SWING-knop) - instelling klepdraaiing
3. TIMER button (TIMER-knop) - dagelijkse timer AAN/UIT instellen (1-12 uur)
4. SET button (SET-knop) - instellen
5. MODE button (MODE-knop) - ventilator modus instellen koud, ECO, COMFORT
6. Button (Knop) - temperatuurregeling
7. OK button (OK-knop) - wekelijkse programma's bevestigen
8. + Button (Knop) temperatuurregeling
9. Open window function activation button (Activeringsknop open raam functie)
10. DAY button (DAG-knop) - dagselectie voor wekelijkse timer
11. P button (P-knop) - wekelijkse timeractivering
12. Time ON button (Tijd AAN-knop) – wekelijkse timer inschakeltijd instellen
13. EDIT button (EDIT-knop) - wekelijkse timer bedieningsperiode instellen
14. Time OFF button (Tijd UIT-knop) - wekelijkse timer uitschakeltijd instellen

BATTERIJ VAN DE AFSTANDSBEDIENING

Gebruik een lithium/mangaan knoopcel, modelnr. CR2025-3 V, conform REGULATION (EU) 2023/1542. De batterij wordt meegeleverd met het product, verwijder bij het eerste gebruik het plastic lipje dat in de afstandsbediening is gestoken om de werking ervan mogelijk te maken. DE BATTERIJ VAN DE AFSTANDSBEDIENING PLAATSEN/VERWIJDEREN (zie de onderstaande tekeningen) Open het batterijvak aan de achterkant van de afstandsbediening, druk op de achterkant en trek aan de rechterdeur. Plaats de batterij in de afdekking en let erop dat u de juiste positionering van de polariteit controleert. Plaats de afdekking in de afstandsbediening.

WAARSCHUWINGEN VOOR BATTERIJEN
Batterijen mogen niet worden blootgesteld aan warmtebronnen zoals vuur, zon of soortgelijke bronnen;
Verwijder de batterijen als ze beginnen op te warmen of als u weet dat u het apparaat lange tijd niet zult gebruiken.

• De batterijen moeten correct in het juiste batterijvak worden geplaatst;
• Wanneer u de batterijen verwijdert omdat ze beschadigd zijn of aan het einde van hun levensduur zijn, dient u ze te verwijderen in overeenstemming met de geldende nationale voorschriften en zoals hieronder aangegeven.
• In geval van lekkage van batterijvloeistof, verwijder alle batterijen en vermijd dat de gelekte vloeistof in contact komt met de huid of kleding. Als er vloeistof uit de batterij in contact komt met de huid of kleding, was de huid onmiddellijk met water. Voordat u nieuwe batterijen plaatst, maakt u het batterijvak zorgvuldig schoon met een keukenrol of volgt u de aanbevelingen van de batterijfabrikant voor het reinigen.
• Waarschuwing Explosiegevaar als de batterij wordt vervangen door een onjuist type. Gebruik en vervang alleen batterijen van dezelfde grootte en hetzelfde type.

Onjuist gebruik van batterijen kan leiden tot vloeistoflekkage, oververhitting of explosie. Deze vloeistof is corrosief en kan giftig zijn. Het kan brandwonden aan de huid en ogen veroorzaken en is schadelijk bij inslikken.
Om het risico op letsel te verminderen:

• Houd batterijen buiten het bereik van kinderen
• Verhit, open, prik, snijd of gooi batterijen niet in vuur
• Meng geen oude en nieuwe batterijen of batterijen van verschillende types
• Laat geen metalen voorwerpen achter die in contact kunnen komen met de batterijpolen en daardoor kunnen opwarmen en/of brandwonden kunnen veroorzaken.

HOE DE VENTILATORKACHEL TE GEBRUIKEN

Sluit de voedingskabel aan op een geschikt stopcontact (220-240V~50Hz), zoals aangegeven op het gegevensplaatje.

DE VENTILATORKACHEL INSCHAKELEN
Druk op de knop op het apparaat om de ventilatorverwarming in de stand-bymodus in te schakelen. Druk op de knop op de afstandsbediening om het apparaat te bedienen.

AUTOMATISCHE KLEP OSCILLATIE ACTIVEREN
Druk op de knop op het bedieningspaneel of afstandsbediening om de bedrijfsmodi te selecteren.

ACTIVERING VAN ZOMERVENTILATIE (VENTILATOR) EN VERWARMING (ECO – COMFORT) MODI
Druk op de knop op het bedieningspaneel of afstandsbediening om de bedrijfsmodi te selecteren.
In de stand-bymodus is het LED-display als volgt:

In de zomerventilatiemodus (FAN) is het LED-display als volgt:

In de ECO-verwarmingsmodus (1200 W) is het LED-display als volgt:

In de COMFORT-verwarmingsmodus (2000 W) is het LED-display als volgt:

Om terug te keren naar de stand-bymodus, drukt u nogmaals op de knoppen of op respectievelijk het apparaat en de afstandsbediening.
De standaard temperatuurinstelling is 23°C.
De ventilator schakelt ongeveer 30 seconden nadat de stand-bymodus is geactiveerd uit.

TEMPERATUURREGELING
U kunt de temperatuur alleen vanaf de afstandsbediening aanpassen. Druk op de + of – knoppen om de gewenste temperatuur in te stellen (van 10°C tot 49°C).
Het instellen van de temperatuur op 25°C laat de "°C" LED oplichten zoals weergegeven in de afbeelding:

Druk op om de temperatuurinstelling te annuleren.

ECO SMART FUNCTIE
De ventilatorverwarming werkt op maximaal vermogen (COMFORT-modus) wanneer de ingestelde temperatuur minstens 4°C hoger is dan de kamertemperatuur; als de ingestelde temperatuur tussen 0 - 2°C hoger is dan de kamertemperatuur, werkt de ventilatorverwarming op gemiddeld vermogen (ECO-modus), als de kamertemperatuur hoger is dan de ingestelde temperatuur, schakelt de ventilatorverwarming uit en begint weer te werken wanneer de kamertemperatuur daalt met 2°C ten opzichte van de ingestelde temperatuur.

DE DAGELIJKSE AAN/UIT-TIMER INSTELLEN
In de stand-bymodus drukt u op de knop om de aan-timer in te stellen. De aan-timer kan worden ingesteld van 1 tot 12 uur door op dezelfde knop te drukken, met intervallen van 1 uur: wanneer ingeschakeld, is de standaard temperatuur 23°C.
Wanneer het apparaat in werking is, drukt u op de knop om de uit-timer in te stellen. De uit-timer kan worden ingesteld van 1 tot 12 uur door op dezelfde knop te drukken, met intervallen van 1 uur.

DE TIJD INSTELLEN (alleen afstandsbediening)
Druk op de SET button (knop) om de tijd op het display weer te geven, druk op de + of – buttons (knoppen) om de huidige tijd in te stellen (00-23), druk nogmaals op de SET button (knop) om de minuten in te stellen (00-59), druk nogmaals op de SET button (knop) om de dag van de week in te stellen, door op + of – te drukken verschijnen de volgende afkortingen op het display: d1, d2, d3,... die respectievelijk overeenkomen met maandag, dinsdag, woensdag,... zodra de huidige dag is geselecteerd, drukt u op de OK button (knop) om te bevestigen.

DE WEKELIJKSE TIMER INSTELLEN (alleen afstandsbediening)
Om te programmeren, moet het apparaat zijn ingeschakeld.
Na het instellen van de tijd en de dag van de week, drukt u op P om toegang te krijgen tot de wekelijkse timerinstelling,

1. Druk op DAY om de inschakeldag in te stellen (d1, d2, d3,...),
2. Druk op EDIT om de werkperiodes van de ventilatorverwarming in te stellen (P1, P2,... P6)
3. Druk op TIME/ON om de inschakeltijd in te stellen (00-23)
4. Druk op TIME/OFF om de uitschakeltijd in te stellen (00-23)
5. Druk op de + of – buttons (knoppen) om de gewenste temperatuur in te stellen
6. Druk op OK om de instellingen te bevestigen

Om de mogelijke volgende werkperiodes in te stellen (max. 6), herhaalt u de procedure van punt 2 tot punt 6. Herhaal de procedure vanaf punt 1 om de andere dagen van de week in te stellen.
Na het voltooien van het instellen van de wekelijkse timer, drukt u op de DAY EDIT TIME/ON en TIME/OFF buttons (knoppen) om de instellingen voor elke dag te controleren.
Alle instellingen worden gewist wanneer de verwarming wordt uitgeschakeld met de knop

DE FUNCTIE "OPEN RAAM" INSTELLEN
Wanneer het apparaat in werking is, drukt u op de knop op de afstandsbediening om de open raam functie te activeren, de LED verschijnt op het display zoals weergegeven in de afbeelding:

Druk op de + of – buttons (knoppen) om de temperatuur in te stellen. Wanneer deze functie actief is, als de kamertemperatuur daalt met 5-10°C in minder dan 10 minuten, stopt de ventilatorverwarming met werken en gaat deze naar de stand-bymodus. Druk op om het apparaat opnieuw te starten.
Als zowel de wekelijkse timer als de open raam functie zijn ingesteld en het apparaat is uitgeschakeld volgens het wekelijkse schema, is de open raam functie ook niet actief. Wanneer het apparaat echter werkt volgens het wekelijkse schema, kan de open raam functie het apparaat regelen om uit en weer in te schakelen.

VEILIGHEIDSVOORZIENING OVERVERHITTING
In geval van oververhitting deactiveert het beveiligingssysteem van het apparaat automatisch de verwarmingselementen en de motor, waardoor de werking van de ventilatorverwarming wordt onderbroken.
In dit geval:

• schakel de ventilatorverwarming uit;
• verwijder de oorzaken van oververhitting (bijv. obstakels voor de luchtinlaat en/of uitlaat, abnormale ophoping van stof in het apparaat, enz.);
• laat het apparaat 15/20 minuten afkoelen;
• neem contact op met een erkend servicecentrum.

ONDERHOUD EN OPSLAG

HAAL ALTIJD DE STEKKER UIT HET STOPCONTACT VOOR REINIGINGS- OF ONDERHOUDSWERKZAAMHEDEN.

DOMPEL DE KERAMISCHE VENTILATORKACHEL NIET ONDER IN WATER

Het reinigen van de buitenkant van het apparaat
Gebruik een zachte doek om stof van de ventilatorverwarming te verwijderen. Als de ventilatorverwarming erg vuil is, gebruik dan een zachte doek die is bevochtigd met water en een neutraal reinigingsmiddel op een temperatuur onder 50°C. Laat de ventilatorverwarming volledig drogen voordat u hem opnieuw gebruikt. Gebruik geen corrosieve reinigingsmiddelen of oplosmiddelen zoals benzine. Was het apparaat niet met water. Gebruik bij het reinigen van het apparaat geen oliën, chemische stoffen of andere items die het oppervlak kunnen beschadigen. Gebruik een stofzuiger om stof te verwijderen van de luchtinlaat/uitlaat roosters.

OPSLAG
Als het apparaat langere tijd niet wordt gebruikt, moet het samen met deze handleiding in de originele verpakking worden bewaard, op een koele en droge plaats.

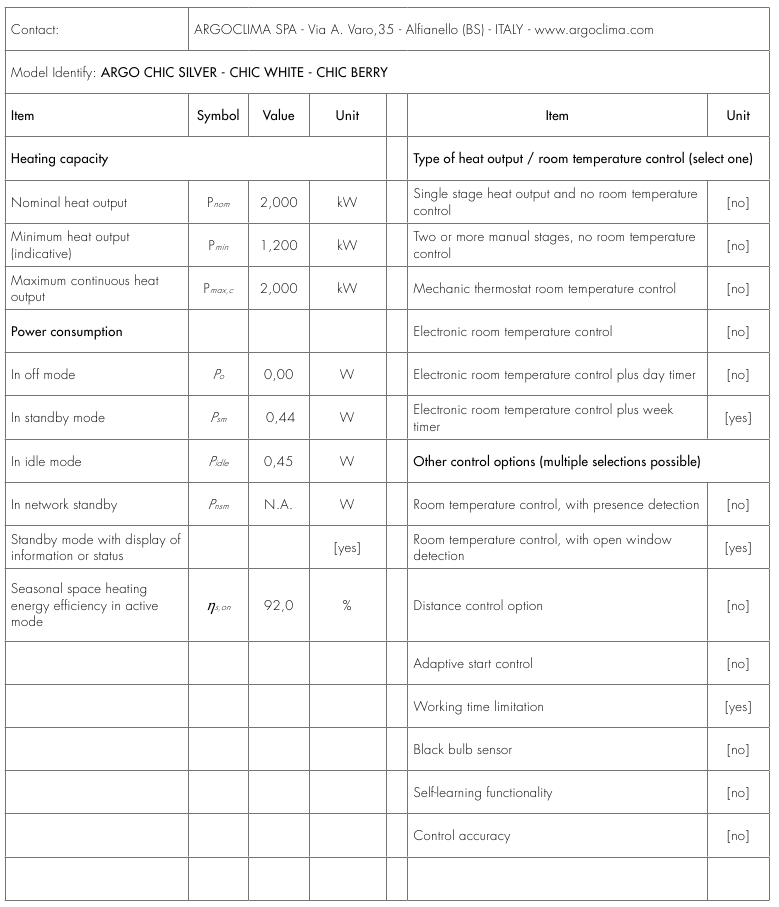

INFORMATIEVEREISTEN VOOR ELEKTRISCHE LOKALE RUIMTEVERWARMERS
Tabel 3 - Bijlage II - Ecodesign-eisen - Eisen voor productinformatie – VERORDENING (EU) 2024/1103 VAN DE COMMISSIE van 18 april 2024 tot uitvoering van Richtlijn 2009/125/EG van het Europees Parlement en de Raad met betrekking tot ecodesign-eisen voor lokale ruimteverwarmers en afzonderlijke bijbehorende bedieningselementen en tot intrekking van Verordening (EU) 2015/1188 van de Commissie.

ALGEMENE VEILIGHEIDSINFORMATIE

• Gebruik deze ventilatorkachel alleen zoals beschreven in deze handleiding. Elk ander gebruik dat niet door de fabrikant wordt aanbevolen, kan brand, elektrische schokken of letsel veroorzaken.
• Zorg ervoor dat het type netspanning overeenkomt met de elektrische vereisten van de ventilatorkachel (220-240V~/50 Hz).
• Deze ventilatorkachel is ontworpen voor wandmontage, op een minimale afstand van 1,8 m van de vloer en 25 cm van beide zijden van de muur. Gebruik hem niet op de vloer.
• Dit apparaat kan worden gebruikt door kinderen van minimaal 8 jaar oud en door mensen met verminderde fysieke, zintuiglijke of mentale vaardigheden, of die onvoldoende ervaring of de nodige kennis hebben, op voorwaarde dat ze onder toezicht staan of instructies hebben gekregen over hoe het apparaat veilig kan worden gebruikt en de gevaren begrijpen die aan het gebruik ervan zijn verbonden.
• Kinderen mogen niet met het apparaat spelen.
• Reinigings- en onderhoudswerkzaamheden die normaal door de gebruiker worden uitgevoerd, mogen niet worden uitgevoerd door kinderen zonder toezicht.
• Dit product is geen speelgoed.
• Kinderen jonger dan 3 jaar moeten uit de buurt worden gehouden, tenzij ze voortdurend onder toezicht staan.
• Kinderen tussen 3 en 8 jaar mogen het apparaat alleen in- en uitschakelen zolang het in de normale bedrijfspositie is geplaatst of geïnstalleerd en ze toezicht of instructies krijgen over het veilige gebruik van het apparaat en de gevaren begrijpen.
• Kinderen tussen 3 en 8 jaar oud mogen de stekker niet in het stopcontact steken, het apparaat niet afstellen of reinigen en geen onderhoudswerkzaamheden uitvoeren door de gebruiker.
•
  Bepaalde onderdelen van dit product kunnen erg heet worden en brandwonden veroorzaken. Wees extra voorzichtig wanneer kinderen en kwetsbare mensen in de buurt zijn.
• Om het risico te vermijden dat de thermische beveiliging per ongeluk wordt gereset, mag dit apparaat niet worden gevoed via een extern schakelapparaat, zoals een timer, of worden aangesloten op een circuit dat wordt in- en uitgeschakeld door het nutsbedrijf.
•
  Gebruik de ventilatorkachel niet met een controller of een ander apparaat dat het apparaat automatisch activeert, omdat er brandgevaar kan ontstaan als de ventilatorkachel bedekt is of verkeerd is geplaatst.

• Beperk de luchtinlaat- en uitlaatopeningen niet.
• Het apparaat warmt aanzienlijk op tijdens het gebruik en kan brandwonden veroorzaken. Vermijd onbeschermd contact met het hete oppervlak.
• Houd brandbare materialen, zoals meubels, kussens, dekens, papier, doeken, gordijnen en soortgelijke artikelen op minstens 1 m afstand van de voor-, zij- en achterkant van het apparaat.
• Koppel de netstroom los wanneer het apparaat niet in gebruik is of tijdens het reinigen.
• Vermijd het gebruik van de ventilatorkachel in stoffige omgevingen of in de aanwezigheid van ontvlambare dampen (bijv. in werkplaatsen of garages).
• Plaats niets op het product; vermijd het plaatsen van natte kledingstukken op de ventilatorkachel.
• Gebruik de kachel in een goed geventileerde ruimte.
• Vermijd het plaatsen van vingers of vreemde voorwerpen in de luchtinlaat-/uitlaatopeningen, omdat dit kan leiden tot een elektrische schok of brand en het apparaat kan beschadigen.
• Om brandgevaar te voorkomen, mag u de roosters niet blokkeren of er op enigerlei wijze mee knoeien terwijl de ventilatorkachel in gebruik is.
• Gebruik het apparaat niet als het netsnoer of de stekker beschadigd is. Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant of zijn technische servicedienst of in ieder geval door een persoon met een vergelijkbare kwalificatie, om elk risico te voorkomen.
• Gebruik de ventilatorkachel niet als deze van een bepaalde hoogte is gevallen of als deze op enigerlei wijze is beschadigd. Neem contact op met een servicecentrum om de ventilatorkachel te laten controleren of om eventuele noodzakelijke elektrische of mechanische reparaties uit te voeren.
• De meest voorkomende oorzaak van oververhitting is de ophoping van stof in het apparaat. Verwijder opgehoopt stof door de stekker uit het stopcontact te halen en de roosters schoon te maken met een stofzuiger.
• Gebruik geen schurende producten om het apparaat schoon te maken. Maak het schoon met een vochtige doek (niet nat) die is uitgespoeld met een sopje. Haal de stekker uit het stopcontact voordat u onderhoud uitvoert.
• Om de ventilatorkachel los te koppelen, zet u de schakelaar op OFF (uit) en haalt u de stekker uit het stopcontact. Trek alleen aan de stekker. Trek niet aan de kabel bij het uitschakelen van de ventilatorkachel.
• Plaats geen voorwerpen op de kabel en vermijd ook het buigen van de kabel.
• Het gebruik van verlengsnoeren wordt niet aanbevolen, omdat ze oververhit kunnen raken en brandgevaar kunnen veroorzaken. Gebruik nooit een enkel verlengsnoer om meerdere apparaten tegelijk te gebruiken.

• Dompel het netsnoer, de stekker of enig ander onderdeel van het apparaat niet onder in water of andere vloeistoffen.
• Raak de stekker niet aan met natte handen.
• Plaats de ventilatorkachel niet boven of

  in de buurt van een andere warmtebron.

  VERMIJD HET AFDEKKEN VAN DE VENTILATORKACHEL OM OVERVERHITTING TE VOORKOMEN. Het onderstaande symbool geeft deze waarschuwing aan:

• De ventilatorkachel kan brandgevaar veroorzaken als hij tijdens het gebruik is afgedekt of in contact komt met ontvlambaar materiaal, waaronder gordijnen, draperieën, dekens, enz. HOUD DE VENTILATORKACHEL UIT DE BUURT VAN DEZE MATERIALEN.
• Sluit de ventilatorkachel pas aan op de stroomvoorziening als deze correct is gemonteerd of geplaatst.
• Laat de kabel niet onder tapijten lopen. Bedek de kabel niet met dekens, tapijten of soortgelijke materialen. Plaats de kabel uit de buurt van drukke gebieden en waar er niet per ongeluk aan kan worden getrokken.
• Gebruik de ventilatorkachel niet in de buurt van badkuipen, douches, wastafels of zwembaden.
• Gebruik het apparaat niet in de badkamer.
• Het verwarmingstoestel mag niet direct onder een stopcontact worden geplaatst.
• Gebruik het apparaat niet buitenshuis.
• Bij de eerste opstart kan de ventilatorkachel een lichte, onschadelijke geur afgeven. Deze geur is een normaal effect van het eerste opwarmen van de interne verwarmingselementen en zou vervolgens niet meer mogen voorkomen.

  DE AAN/UIT-SCHAKELAAR IS NIET DE ENIGE MANIER OM DE NETVOEDING TE ONDERBREKEN. HAAL ALTIJD DE STEKKER UIT HET STOPCONTACT TIJDENS ONDERHOUDSWERKZAAMHEDEN, BIJ HET VERPLAATSEN OF ALS HET APPARAAT NIET IN GEBRUIK IS.
• Een ventilatorkachel bevat onderdelen die elektrische bogen en vonken genereren. Het mag niet worden gebruikt in potentieel gevaarlijke gebieden, zoals gebieden die onderhevig zijn aan brand- of explosiegevaar, of gebieden die gevuld zijn met chemische stoffen of vocht.

• Haal altijd de stekker uit het stopcontact wanneer het apparaat niet in gebruik is.
• Schakel het apparaat uit als u het onbeheerd achterlaat om ongelukken te voorkomen.
• Schakel het apparaat bij afwijkingen (abnormaal geluid of een vreemde geur) onmiddellijk uit; probeer het niet te repareren, maar breng het naar uw plaatselijke servicecentrum.
