Inleiding
Met de controller kunt u de werking van de lade, het papierinvoermechanisme, de pomp, de papierbreedtedetectie en de aanwezigheidssensor van papier volledig emuleren. U kunt ook handmatig inkt pompen en de wagen vergrendelen/ontgrendelen.
Daarnaast kunt u met de controller een ventilator aansluiten om de wagenmotor te koelen.
Optioneel kunt u een UV-led aansluiten om een UV DTF-printer te krijgen.

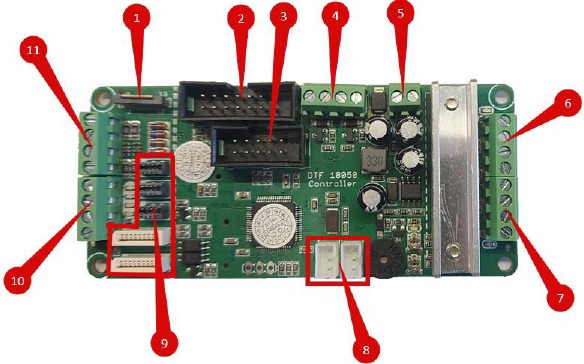

Algemeen aansluitschema
- FPC in plaats van het standaard bedieningspaneel
- Extern bedieningspaneel. Wordt gebruikt bij installatie in een andere behuizing, in plaats van het standaardpaneel
- Bedieningspaneel
- Ventilatoraansluiting en UV-led-besturingsuitgang
- Stroom, 15-24V
- Stappenmotor pomp
- Stappenmotor papierinvoer
- Uitgang naar externe stappendrivers met STEP/DIR-signaal
- FPC-signaal naar het moederbord en de wagen
- Sensoruitgang
- Aansluiting van ASF- en PF-motoremulators

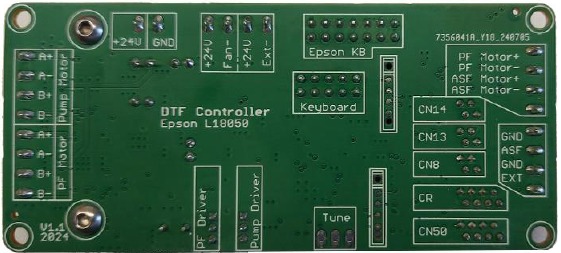

Daarnaast bevindt zich een gedetailleerde pinbezetting op de achterkant van de printplaat:

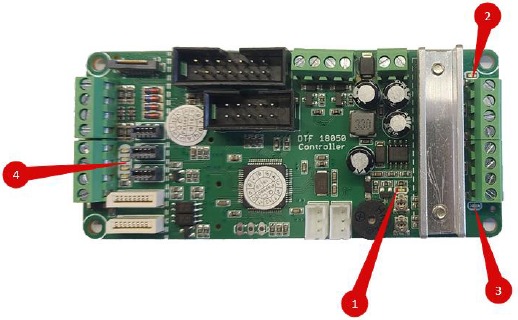

Controllerstatusindicatoren
De printplaat heeft controllerstatusindicatoren
- Stroom is aanwezig
- Werking stappenmotor pomp
- Werking stappenmotor papierinvoer
- ASF, PF-encoderindicatorgroep, PE- en PW-signaal

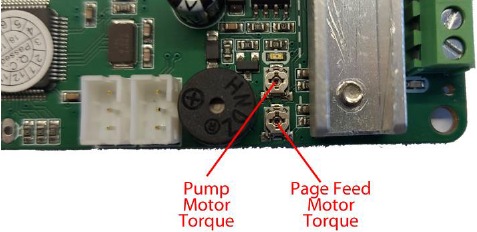

Bij gebruik van stappendrivers op de printplaat is het mogelijk om het maximale koppel aan te passen
Het wordt aanbevolen om dit aan te passen als er tijdens de werking overslaan plaatsvindt. In andere gevallen kunnen de instellingen ongemoeid worden gelaten.

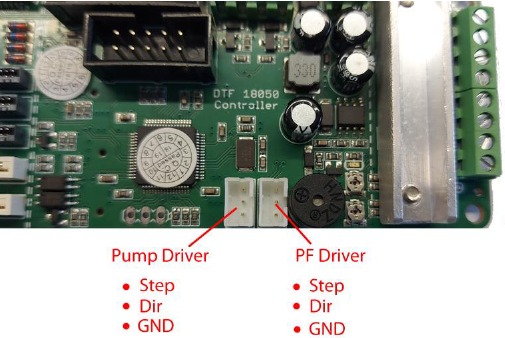

Als krachtige motoren of andere mechanismen worden gebruikt, kunnen externe stappendrivers worden aangesloten

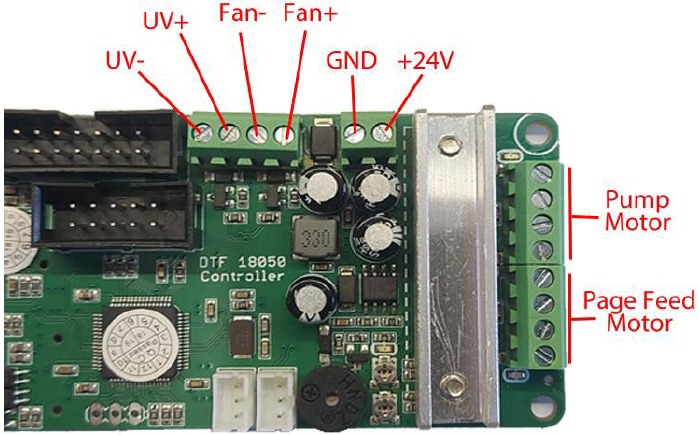

Stappenmotoren, voeding en externe apparaten aansluiten
De maximale motorstroom is 2A.
De maximale stroom van de ventilator en de UV-led-besturingslijn is 0,3A
De UV-lijn is ALLEEN bedoeld voor besturing en staat niet toe dat u de led rechtstreeks aansluit!
Als de rotatie na het aansluiten van de stappenmotoren in de verkeerde richting is, verwissel dan de draden 1 en 2.

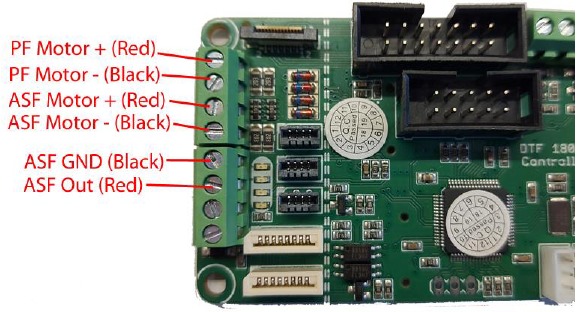

Emulators aansluiten
De controller emuleert encodersignalen, dus de draden van de PF- en ASF-motoren moeten op de printplaat worden aangesloten.
De draad naar de ASF-sensor op de lade wordt gebruikt om op de printplaat aan te sluiten. Gebruik de rode en zwarte draden.
Als er na het aansluiten van de draden op de printplaat en het inschakelen van de printer een encoderfout verschijnt, controleer dan de polariteit (verwissel de draden indien nodig) en controleer de correcte aansluiting van de motoren op de controller, evenals de encoderuitgangskabels.
Let op! De motordraden worden ALLEEN op de gespecificeerde aansluitblokken aangesloten. Als er een fout optreedt, zal de controller defect raken.

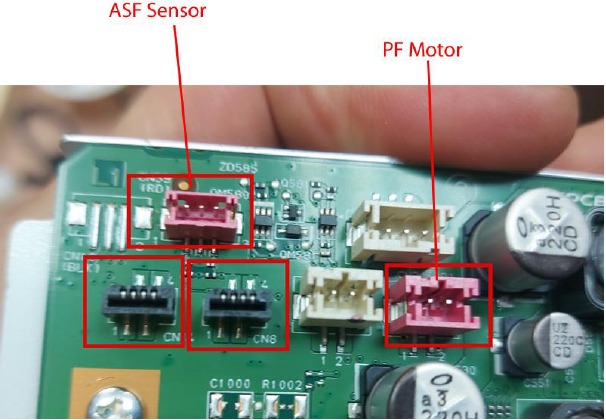

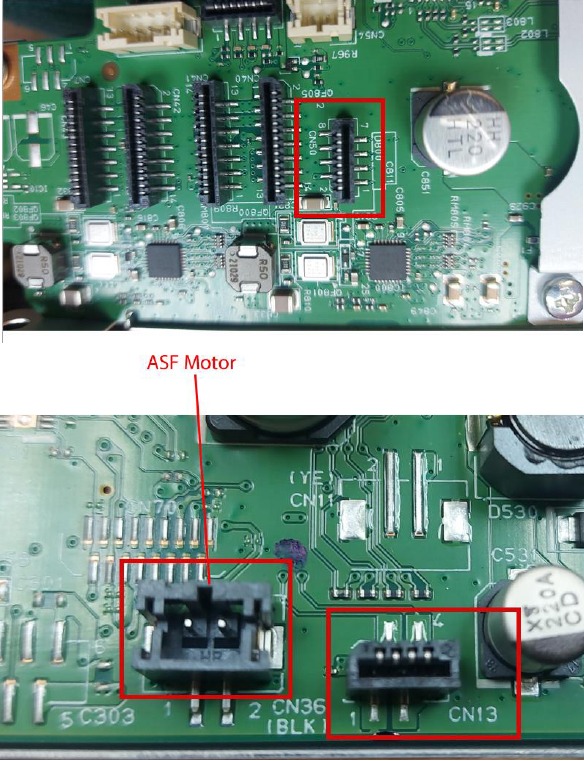

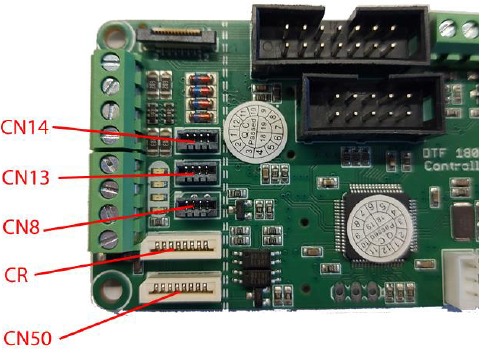

De controller heeft een groep connectoren voor het aansluiten van de kabels op het moederbord.
De kabel die van de wagen komt, is aangesloten op de CR-connector. De andere namen van de connectoren geven aan waar aan te sluiten op het moederbord. Er moet bijzondere aandacht worden besteed aan de positie van het eerste contact. Op de printplaat is het eerste contact gemarkeerd met een driehoek.
Alle connectoren zijn gelabeld op het moederbord, dus aansluiten is eenvoudig.
Inschakelprocedure
U kunt de controller van stroom voorzien nadat u alle connectoren en draden hebt aangesloten.
Na het inschakelen klinkt er een pieptoon, sommige indicatoren lichten op en gaan uit.
Om er zeker van te zijn dat de stappenmotoren correct zijn aangesloten, drukt u op de vooruitknop op het bedieningspaneel. Als de as in de juiste richting draait, is alles in orde. Zo niet, verwissel dan de draden van één fase van de stappenmotor.
Om de pompmotor te controleren, houdt u de CLEAN (REINIGEN) knop ingedrukt. Als de dop omhoog komt en de pomp werkt, is de motor correct aangesloten. Zo niet, verwissel dan de draden van één fase van de motor.
Nadat u hebt gecontroleerd of de stappenmotoren correct zijn aangesloten, kunt u de printer inschakelen.
Als de printer zonder foutmelding inschakelt, is alles in orde. Als er fouten zijn, moet u afhankelijk daarvan de oorzaak zoeken: ofwel zijn de motoren voor de encoderemulators verkeerd aangesloten, ofwel zijn de FPC-uitgangskabels van de emulators verkeerd aangesloten.
Hiermee is de installatie- en opstartprocedure voltooid.
Bedieningsprocedure
De controller heeft 2 werkingsmodi: vel en rol. Druk in de stand-bymodus op de MODE (MODUS) knop tot de pieptoon klinkt om de modus te wijzigen. Als de Roll (Rol) is ingeschakeld, licht de ROLL (ROL) indicator op.
Door kort op de CLEAN (REINIGEN) knop te drukken, wordt de wagen vergrendeld of ontgrendeld. Als de LOCKED (VERGRENDELD) indicator oplicht, is de wagen vergrendeld. Door de CLEAN (REINIGEN) knop ingedrukt te houden, wordt de pomp ingeschakeld om te pompen. Als de wagen zich in de parkeerzone bevindt, zal de pomp inkt pompen. Als de automatische reinigingsmodus vereist is, drukt u op CLEAN (REINIGEN) en vervolgens op MODE (MODUS). Hiermee wordt de automatische inktpomptcyclus ingeschakeld. Handig om te gebruiken voordat u met de printer gaat werken.
U kunt de wagen niet pompen of vergrendelen/ontgrendelen wanneer de printer is ingeschakeld! Alleen wanneer de printer is uitgeschakeld.
Gebruik in de stand-bymodus de FORWARD (VOORUIT) en BACKWARD (ACHTERUIT) knoppen om het papier/de film handmatig vooruit en achteruit te bewegen.
De START knop schakelt de afdrukmodus in.
Als afdrukken is ingeschakeld in de SHEETS (VELLEN) modus, d.w.z. de ROLL (ROL) indicator brandt niet, dan licht de PRINT (AFDRUKKEN) indicator op wanneer het afdrukken begint en kunt u de film/het papier handmatig heen en weer bewegen. In deze staat wacht de controller op het afdrukken. Wanneer het afdrukken begint, begint de indicator te knipperen. Als u het afdrukken wilt annuleren, drukt u op START.
Als afdrukken is ingeschakeld in de ROLL (ROL) modus, d.w.z. de ROLL (ROL) indicator brandt, dan licht de PRINT (AFDRUKKEN) indicator op wanneer het afdrukken begint, wacht de controller op het afdrukken en kunt u het papier/de film handmatig bewegen. Wanneer de printer begint met afdrukken, knippert de PRINT (AFDRUKKEN) indicator. Aan het einde van het afdrukken, als de taak op een vel is afgedrukt, stopt de invoer automatisch na ongeveer 50 mm en voltooit de printer het afdrukken van de taak. Zo kunt u met de controller dezelfde taken als voor vellen op een rol afdrukken. Als een RIP wordt gebruikt en de rolmodus van de printer is ingeschakeld, stopt de printer na het voltooien van het afdrukken en stopt de invoer. Er wordt gewacht op de volgende taak.
Let op! Na 4-5 meter afdrukken in de rolmodus start de printer automatisch de reinigingsprocedure van de printkop en de controller herkent dit automatisch en de invoer wordt automatisch uitgeschakeld en de printer schakelt over naar de PG-reinigingsmodus. Na het reinigen hervat de printer het afdrukken. Om de rolafdrukmodus uit te schakelen, houdt u de START knop ingedrukt tot het geluidssignaal klinkt.
