Marstek B2500 Series Handleiding

Instellingen

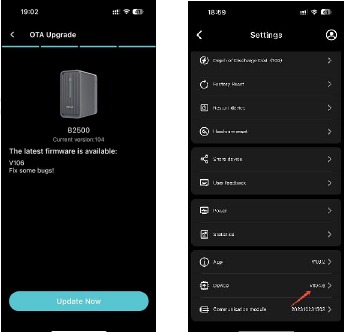

Firmware-upgrade

Systeem Pop-up: Tip->Bevestigen.
Nieuwe firmware vinden: Instellingen->Apparaat.
Tips: V220 is de nieuwste versie.

APP-upgrade

Update in de APP Store of Google Play.

MQTT-poort voor derden.

Om veiligheidsredenen is de MQTT-functie niet langer beschikbaar voor het publiek. In de toekomst zullen we API-functies aanbieden, bedankt voor uw begrip.

De ontladingsdiepte instellen

DOD staat voor de ontladingsdiepte van de batterij. Het wordt aanbevolen om 80-90 in te stellen. Stel dat u de DOD instelt op 90, dan stopt de B2500 met ontladen wanneer deze 10% bereikt en begint hij weer met ontladen wanneer de lading weer 15% bereikt.

Logica voor het opladen en ontladen van apparaten

1. Als u de oplaadmodus "Pass through" (doorvoer) selecteert, wordt de stroom die door het zonnepaneel wordt gegenereerd, gebruikt om de door u ingestelde ontladingswaarde te bereiken.
2. Als de stroom die door het zonnepaneel wordt gegenereerd groter is dan de door u ingestelde ontladingswaarde, wordt de overtollige stroom in de B2500 gevoerd; omgekeerd wordt de B2500 ontladen om aan uw ontladingsvraag te voldoen, samen met de stroom die door het zonnepaneel wordt gegenereerd. Wanneer de B2500 volledig is opgeladen, gaat deze naar de bypass-modus als er op dat moment geen ontladingsvraag is of als het ingangsvermogen van de zon hoger is dan de ontladingswaarde. Dit betekent dat de stroom die door de zonnepanelen wordt gegenereerd rechtstreeks naar de micro-omvormer wordt geleid. Als de ingang van de zon lager is dan de ontladingswaarde, ontlaadt de batterij om de ingestelde ontladingswaarde te dekken.
3. Als u "Opladen en vervolgens ontladen" selecteert, wordt de B2500 pas ontladen als deze volledig is opgeladen.
4. Wanneer de B2500 volledig is opgeladen, wordt de stroom die door de zonnepanelen wordt gegenereerd rechtstreeks naar de micro-omvormer doorgestuurd.

Een SOC-kalibratie uitvoeren

Wanneer u SOC-sprongen ervaart, voert u een kalibratie uit. Volg de stappen:

1. Laad hem op tot 100%. Ontlaad niet tijdens dit proces. Het wordt aanbevolen om de laadmodus in te stellen op "Volledig opladen en vervolgens ontladen" of alle uitgangen uit te schakelen.
2. Wanneer de B2500 volledig is opgeladen, ontlaadt u de B2500 tot 0%. Laad de batterij niet op tijdens dit proces, u kunt de zonnepanelen loskoppelen.

Aanbeveling: elke maand minstens één keer opladen tot 100% of ontladen tot 0%. Doe minstens één keer per twee maanden een kalibratie.

Compatibiliteit met micro-omvormers

B2500 compatibel met 99% van de micro-omvormers op de markt. Aanbevolen om de MARSTEK micro-omvormer te gebruiken. Als u een nieuw type heeft, kunt u contact met ons opnemen om dit te bevestigen.
Het is niet aan te raden om een enkele 4-kanaals micro-omvormer of 6-kanaals micro-omvormer te gebruiken om meerdere B2500's aan te sluiten.

CT-verbinding

Sluit de sensor van CT001 aan op de stroomvoerende lijn van elke fase die afkomstig is van de elektriciteitsmeter, zonder onderscheid te maken tussen de stroomrichting. De CT001 moet worden geconfigureerd met hetzelfde WLAN als de B2500 en vervolgens worden gekoppeld aan de B2500.
Leidraadlinks: https://youtu.be/j3mskwAW5q8
Raadpleeg de video over de CT001- en B2500-koppelingsbewerking: https://youtu.be/CWgIW3JvNJ4

Tips:

1. Wacht geduldig 3-5 minuten wanneer de koppeling tot stand is gebracht;
2. Als het koppelen mislukt, sluit u de app af en probeert u het opnieuw te koppelen.

Winterhulp

In een omgeving met lage temperaturen neemt de activiteit van de lithiumbatterij af, wat gemakkelijk kan leiden tot een snel en groot batterijstroomverbruik. Let daarom op het batterijgebruik in de winter:

1. In de winter wordt aanbevolen om de DOD van de batterij in te stellen op 50 of 70 om een lage batterijspanning te voorkomen. Vooral bij sneeuw wordt aanbevolen om de DOD in te stellen op 30 om ervoor te zorgen dat de batterij voldoende stroomreserve heeft.
2. Als de batterij langer dan een week niet is opgeladen, wordt aanbevolen om te stoppen met ontladen totdat de batterij meer dan 90% is voordat u het ontladen inschakelt.
3. In de winter is de zonne-energie niet voldoende om de batterij voldoende energie te geven, dus het wordt aanbevolen dat als je een extra batterij hebt, je deze kunt vullen en vervolgens uitschakelen om hem offline op te slaan.
4. Vermijd ontladen met een hoog vermogen. PV is zwakker in de winter en opladen is moeilijker. Zodra de ontlading met een hoog vermogen plaatsvindt, is het gemakkelijk om ervoor te zorgen dat de batterij lange tijd weinig stroom heeft.
5. Controleer regelmatig of de PV-panelen normaal stroom kunnen leveren. Vooral na zware sneeuwval worden PV-panelen gemakkelijk geblokkeerd door sneeuw en kunnen ze de batterij lange tijd niet opladen.

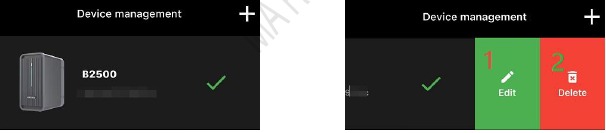

Apparaatnaam wijzigen en apparaat verwijderen

1. Apparaatnaam wijzigen: tik op de apparaatnaam in de linkerbovenhoek van de APP-hoofdpagina om de lijst met aangesloten apparaten te openen, houd het apparaat lang ingedrukt of schuif naar links en tik op de eerste knop om de apparaatnaam te wijzigen;
2. Apparaat verwijderen in APP: klik op de apparaatnaam in de linkerbovenhoek van de APP-hoofdpagina, open de lijst met aangesloten apparaten, houd het apparaat lang ingedrukt of schuif naar links, klik op de tweede knop om het apparaat te verwijderen.

Veelgestelde vragen

WIFI- of Bluetooth-verbinding niet stabiel

1. Upgrade de firmware naar versie V220 of hoger.
2. Controleer de WIFI-signaalsterkte, aanbevolen boven 50dBm.
3. Volg de stappen om opnieuw verbinding te maken:
   Voordat u een Bluetooth-verbinding tot stand brengt:
   1. Schakel Bluetooth op uw mobiele telefoon in;
   2. Open de Bluetooth-toestemming voor de app;
   3. Breng de Bluetooth-verbinding tot stand naast de B2500.
      Open de app -> Add Device (Apparaat toevoegen) (linkerbovenhoek) -> Add via Bluetooth (Toevoegen via Bluetooth). Hier zou je de B2500 moeten vinden. Ga dan terug naar de startpagina -> Settings (Instellingen) -> WLAN Configuration (WLAN-configuratie). Let op: de B2500 ondersteunt alleen 2,4 GHz WLAN. De aanbevolen signaalsterkte is van 30 dBm tot 40 dBm. Nadat de WIFI-configuratie succesvol is, is het WIFI-logo op de startpagina groen.
4. Als de verbinding niet tot stand kan worden gebracht tijdens de Bluetooth-verbinding of WLAN-configuratie, kunt u de APP opnieuw starten en het opnieuw proberen.

Apparaat kan Bluetooth niet vinden

Download LightBlue uit de APP Store of Google Play. Wanneer de B2500 / micro-omvormer is ingeschakeld, controleer dan op de LightBlue-homepage of een transmissie beschikbaar is in de HM_B2500_xxxx / MST-MIXXXX-indeling.

Als de Bluetooth-indeling bestaat, betekent dit dat de Bluetooth-uitzending van het B2500-apparaat normaal is. Probeer meerdere keren verbinding te maken via Bluetooth of verander het mobiele apparaat om het te proberen.
Als de Bluetooth-indeling niet bestaat, maak dan een screenshot of neem het proces van het vinden van de Bluetooth-indeling op en stuur het naar ons, zodat we het kunnen analyseren en u de volgende oplossing kunnen bieden.

Een van de PV-ingangen heeft geen of minder gegevens

1. Zorg ervoor dat beide zonnepanelen zonnig zijn.
2. Verwissel de ingangspoorten van twee zonnepanelen en kijk of de ingangsgegevens veranderen. Sluit de kabels uit als reden.

Als het probleem zich nog steeds voordoet, neem dan een video of screenshot op en neem contact met ons op.

Een van de uitgangen heeft geen gegevens

1. Verwissel de twee uitgangspoorten en kijk of de gegevens veranderen. Sluit de kabels uit als reden.
2. Sluit het zonnepaneel rechtstreeks aan op de micro-omvormers en kijk of de gegevens normaal zijn. Sluit de micro-omvormer uit als reden.
3. Reset uw hardware door: Settings (Instellingen)->Hardware Reset (Hardware reset).

Als het probleem zich nog steeds voordoet, neem dan een video of screenshot op en neem contact met ons op.

Suggestie voor zonnepaneel

1. De B2500 ondersteunt een maximale PV-spanning van 60 V per ingang. Ongeacht of u in serie of parallel schakelt, zorg er dan voor dat de maximale spanning van de zonnepanelen lager is dan 60V.
2. Wij raden u aan om alleen zonnepanelen van hetzelfde merk te combineren. Als de zonnepanelen van verschillende merken zijn, vraag dan aan de verkoper of u ze kunt combineren.

SOC springt meer dan 50%

Reset uw hardware door: Settings (Instellingen)->Hardware Reset (Hardware reset).
Als het probleem zich nog steeds voordoet, neem dan een video of screenshot op en neem contact met ons op.

Communicatie-afwijking tussen B2500 en P2500

We raden de volgende procedure aan om opnieuw te starten:

1. Houd de B2500-schakelknop 10 seconden ingedrukt om de B2500 uit te schakelen.
2. Houd de P2500-schakelknop 10 seconden ingedrukt om de P2500 uit te schakelen.
3. Druk kort op de B2500-schakelknop. Nadat de B2500 is ingeschakeld, wordt de P2500 automatisch ingeschakeld.

Tips:

1. Schakel de B2500 eerst uit voordat u een P2500 aansluit of loskoppelt. Anders kan het systeem plotseling vastlopen.
2. Als u een P2500-uitbreidingsbatterij aansluit voor de B2500, kan de DOD maximaal op 90 worden ingesteld.

Verwijder daarom de P2500 bij het uitvoeren van laad-/ontlaadlering.

Wanneer het P2500-apparaat niet kan worden opgeladen

Volg de stappen om het P2500-apparaat in een sterke oplaadmodus te zetten. Dit proces is een beetje ingewikkeld, wees geduldig en volg de stappen:

1. Koppel het zonnepaneel, de micro-omvormer en het P2500-batterijpakket dat op de B2500 is aangesloten los om de B2500 in stand-alone modus te houden;;
2. Laat de B2500 en P2500 uitschakelen door respectievelijk de aan/uit-knop lang in te drukken;
3. Gebruik de kabel om de B2500 en P2500 aan te sluiten en sluit vervolgens het zonnepaneel aan, de zonne-ingang B2500 en P2500 worden automatisch gewekt om in te schakelen;
4. Druk vier keer kort op de aan/uit-knop om de B2500 in de sterke oplaadmodus te zetten, op dit moment knippert het B2500-lichteffect voor het rode licht twee keer en stopt dan 1 seconde om heen en weer te bewegen, wat aangeeft dat de B2500 de sterke oplaadstatus ingaat;
5. Druk 6 keer kort op de P2500-aan/uit-knop, laat de P2500 in de verouderingsmodus gaan, de B2500 laat de rode indicator niet oplichten, het SOC-lichteffect is altijd aan, namens de P2500 in een volledig opgeladen staat, op dit moment kunt u de modus verlaten. 6. Totdat het rode licht verdwijnt, dat wil zeggen dat het P2500-vermogen hoger is dan 10%, op dit moment kunt u stoppen met het sterke opladen om terug te keren naar de normale staat van het apparaat;
6. Exit-methode: Houd de B2500-aan/uit-knop lang ingedrukt om de B2500 uit te schakelen; Houd de P2500-aan/uit-knop lang ingedrukt om uit te schakelen. Vervolgens kunt u het normale gebruik van het apparaat herstellen.

Tips:
Op dit moment wordt het automatisch uitgeschakeld na 30 seconden inschakelen als de P2500 extreem laagspanning heeft.
Op dit moment moet u snel handelen om de P2500 in de verouderingsmodus te laten gaan voordat deze wordt uitgeschakeld.
Voor V216-niveau en hoger
Link naar videohandleiding: https://youtu.be/ysWwttFv30Q

Methode om apparaat opnieuw op te starten

Start de B2500 opnieuw op door op de knop te drukken: Houd de aan/uit-knop 10 seconden ingedrukt om de B2500 uit te schakelen. Laat de knop vervolgens los en wacht meer dan 10 seconden, en druk vervolgens eenmaal kort op de knop om het apparaat in te schakelen.

Plaatsing van apparatuur

Het apparaat kan in een hoek of plat op de vloer worden geplaatst. Zorg ervoor dat het apparaat stabiel is en beschermd is tegen water en vocht.

Contact opnemen met het ondersteuningsteam

Hoe neem ik contact op met het ondersteuningsteam?
APP-instellingen->Gebruikersfeedback.
Werkuren: Berlijn, UTC +2/+1 MA-VR 9.00-17.00 uur

Tips: MARSTEK APP V1.6.2 of hoger kan het uploaden van foto's en video's ondersteunen
