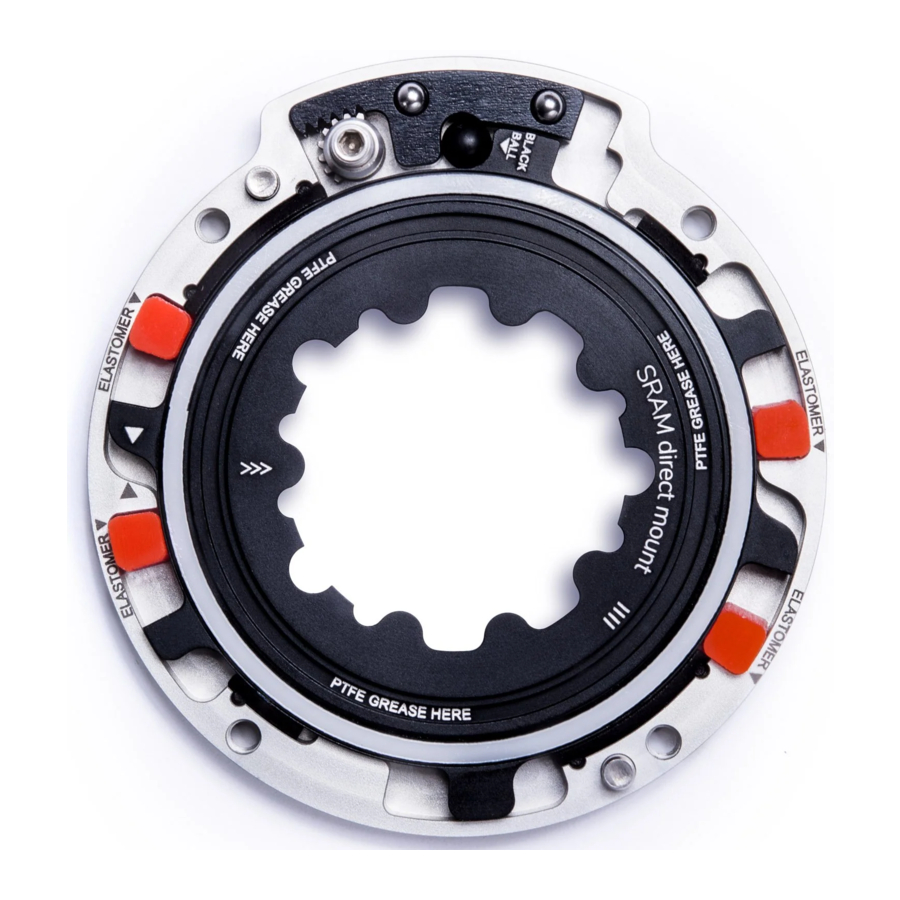

ochain R Handleiding

Specificaties

Hoofdmateriaal:
Al Alloy 7075 T6

Oppervlaktebehandelingen:
Zwarte harde anodisatie (NERO-versie) Aangepaste kostbare harde coating (PREGIO-versie)

Afmetingen:
91 mm x 91 mm x 25 mm gemiddeld, afhankelijk van de versie

Gewicht:
160 g gemiddeld, afhankelijk van de versie

Kettingblad offset:
+3 mm kettingblad offset. Beschikbare kit op onze website of bij een lokale winkel om de offset te wijzigen naar 6 of 7,5 mm

Compatibiliteit:
OCHAIN·R is een single speed 104 BCD** 3 mm offset actieve spider.
OCHAIN·R is compatibel met kettingbladen vanaf 32T.
Het vervangt de standaard kettingbladspider of direct mount kettingblad om het te matchen met de meest populaire direct mount standaarden van crankmerken. Bijgewerkte modellenlijst op onze website om de juiste aankoop te begeleiden.
Desalniettemin kan Ochain srl geen compatibiliteit garanderen met elk frame en/of met elke enkele crankset op de markt.
Ochain kan ook geen compatibiliteit garanderen met elke kettinggeleider op de markt.
**Bolt Circle Diameter of BCD is de diameter van de cirkel die door het midden van de bouten op het kettingblad gaat.

Installatie

Demonteer uw crankset van het frame, verwijzend naar de handleiding van de fabrikant of naar een professionele fietsenmaker.
Verwijder de momenteel geïnstalleerde kettingbladconfiguratie van de crankarm.
Installeer uw OCHAIN-kettingblad op OCHAIN·R met behulp van de 4 kettingbladmoeren die in de kettingbladverpakking zijn meegeleverd.
Draai aan met een sleutel die VOLLEDIG in de bout zit, gebruik Loctite medium op de schroefdraad van de bouten om losraken te voorkomen. Draai alle vier de kettingbladbouten vast aan de kettingbladmoeren met een koppel van 7 Nm.
OPMERKING: Als u het Ochain-kettingblad niet wilt gebruiken, moet u de juiste moerlengte vinden die correct op uw kettingblad past.

Zorg om veiligheids- en prestatieredenen ervoor dat u de goede staat van uw kettingblad controleert met behulp van een professionele fietsenmaker.
Lijn OCHAIN·R uit met uw crankarm zoals weergegeven in de afbeelding.

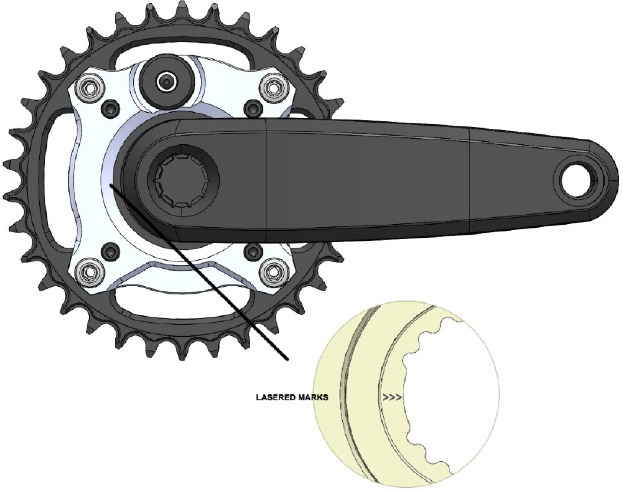

Gelaserde markeringen ">>>" op het OCHAIN-oppervlak tonen de juiste crankarmpositie.

Bevestig de Ochain aan de crank, met de borgring of de schroeven, verwijzend naar de handleiding van de fabrikant voor de procedure en het juiste aandraaimoment.
Monteer ten slotte uw crankset opnieuw met betrekking tot het frame, verwijzend naar de handleiding van de fabrikant of naar een professionele fietsenmaker.

OPMERKING VOOR E13-VERSIE:
De ring in de doos moet worden gebruikt om de beste resultaten te vinden in termen van offset: tussen Ochain en borgring of tussen Ochain en crank. De ring moet in een van de twee configuraties worden geïnstalleerd. Raadpleeg een professionele fietsenmaker voor meer informatie.

Apparaatinstellingen

Pedal kickback wordt gemeten in graden om aan te geven hoeveel de pedalen achteruit draaien op een bepaald punt in de veerweg. OCHAIN·R zorgt ervoor dat het kettingblad achteruit kan draaien om de transmissie van de vering los te koppelen, waardoor de hele rijervaring en de prestaties van de fiets worden verbeterd.
Onze ingenieurs hebben vier instelmogelijkheden gedefinieerd, wat resulteert in verschillende graden van proportionele rotatie. De gedefinieerde opties zijn: 12°/9°/6°/4° en vergrendelde positie (Locked position).
EASY-systeem (External Adjustable System) maakt het gemakkelijk om in seconden van de ene op de andere instelling over te schakelen, zonder gereedschap.
OCHAIN·R is naar u toe gericht, gemonteerd op uw fiets.
Maak het voorzichtig schoon van stof en modder met een doek.
OPMERKING: Gebruik geen chemische producten om ons milieu te beschermen.

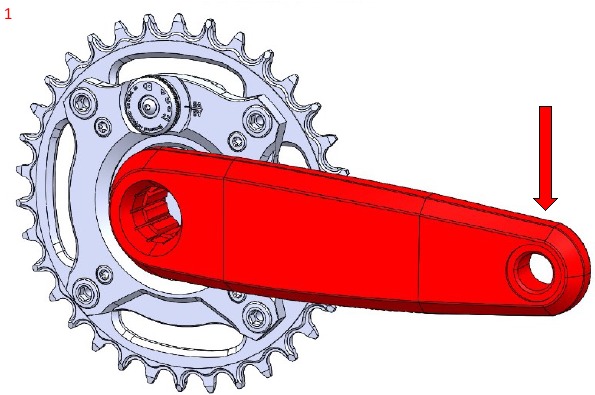

1. Duw en houd de crank in traprichting om de ochain in te schakelen

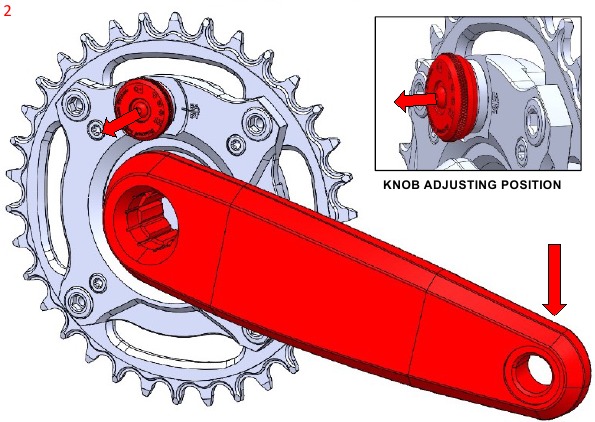

2. Trek en houd de knop vast om de instelpositie van de knop te bereiken

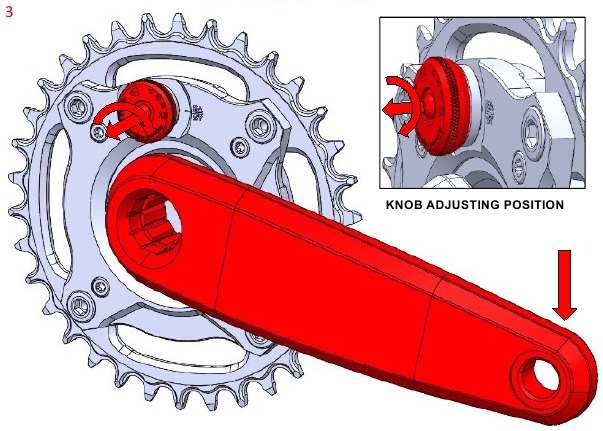

3. Draai hem naar de gewenste positie

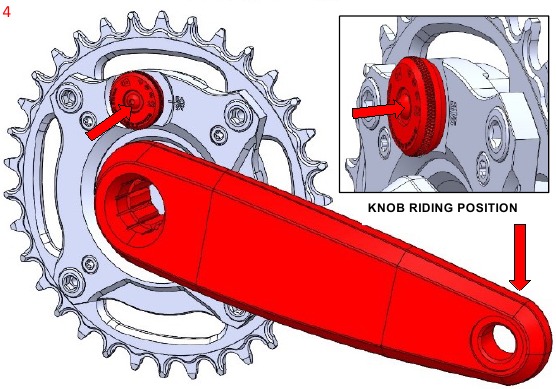

4. Laat de knop los om de rijpositie te bereiken

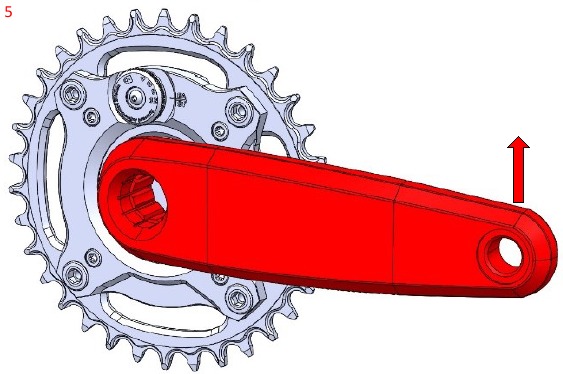

5. Laat de crank los. Rijd ermee!


Bedien het afstelsysteem nooit zonder op de crank te duwen

Veiligheidswaarschuwingen

Inspecteer uw OCHAIN-product voor elke rit en na elke val of crash op slijtage, losheid of schade, inclusief scheuren, deuken en ernstige krassen.
Gebruik uw OCHAIN-product niet voordat het grondig is geïnspecteerd, gerepareerd of vervangen.
DRAAI NA DE EERSTE RIT DE N°4 T20-SCHROEVEN OPNIEUW AAN MET 5-6 NM. CONTROLEER PERIODIEK DE JUISTE AANDRAAIING, ONJUIST AANDRAAIEN KAN STORINGEN OF BREUK VEROORZAKEN.
Elastomeren spelen een belangrijke rol in OCHAIN en moeten elke 75 uur gebruik op uw MTB worden vervangen om het product te behouden en de hogere prestatienormen te behouden.
Volledige service is verplicht na 150 uur gebruik, of jaarlijks, of wat het eerst komt. In geval van nalatigheid vervalt de garantie.
U vindt onze Elastomeren kit en Kit-service in onze online winkel of bij de lokale fietsenwinkel waar u de Ochain hebt gekocht.
Voor richtlijnen voor de verzorging en het onderhoud van OCHAIN kunt u onze servicepagina bezoeken op www.ochain.bike/service of ons Ochain Youtube-kanaal volgen.
OPMERKING: Garantie is alleen gegarandeerd als de services op het juiste moment worden verleend

Beperkte garantie

Het defect moet door de eerste eigenaar worden doorgegeven aan de dealer in geval van niet-rechtstreekse aankoop of per e-mail naar support@ochain.bike in geval van rechtstreekse aankoop.
Als u vragen heeft, neem dan contact op met een professionele fietsenmaker of vraag Ochain om ondersteuning via support@ochain.bike

Bedrijfsinformatie Ochain srl
Ochain srl ·Via Romagnosi 12 · 21100 Varese (VA) · ITALIË
Houd er rekening mee dat alle instructies kunnen worden gewijzigd voor verbetering zonder voorafgaande kennisgeving.
Ga naar www.ochain.bike voor periodieke technische updates.
Voor feedback en ondersteuning kunt u een e-mail sturen naar support@ochain.bike
