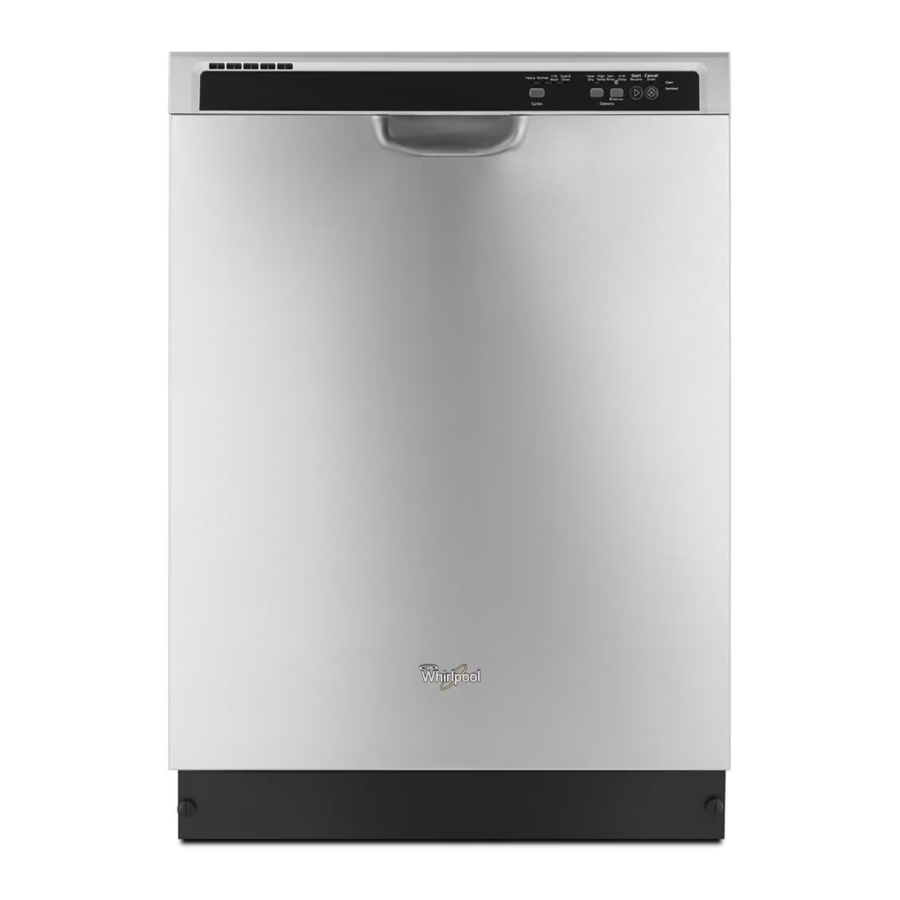

Whirlpool WDF520PADM9 Handleiding

ONDERHOUD EN VERZORGING VAN DE VAATWASSER

Instructies voor onderhoud door de gebruiker

De buitenkant reinigen
Reinig de buitenkant van de vaatwasser alleen met een zachte, vochtige doek en een mild reinigingsmiddel. Als uw vaatwasser een roestvrijstalen buitenkant heeft, kan deze een coating hebben die bestand is tegen vingerafdrukken. Vermijd het gebruik van schurende reinigingsmiddelen op de buitenkant van de vaatwasser.

De binnenkant reinigen en onderhouden
Veel reinigingsmiddelen kunnen witte vlekken of een wit residu achterlaten op het vaatwerk en in de vaatwasser. Na verloop van tijd kan dit residu er lelijk uitzien en de prestaties van de vaatwasser beïnvloeden. Het gebruik van een vaatwasreinigingsproduct zoals affresh^®† Dishwasher Cleaner kan helpen om het residu te verwijderen. Maandelijks gebruik van affresh^®† Dishwasher Cleaner wordt aanbevolen om de vaatwasser te onderhouden. Volg de aanwijzingen op de verpakking.
Een andere methode om witte resten te verwijderen is het gebruik van een spoeling met azijn. Azijn is echter een zuur en te vaak gebruik kan uw vaatwasser beschadigen.
Plaats (giet niet) 2 kopjes (500 ml) witte azijn in een glazen of vaatwasmachinebestendige maatbeker op het onderste rek. Laat de vaatwasser een volledige wascyclus draaien met een luchtdroog- of energiebesparende droogoptie. Gebruik geen reinigingsmiddel. De azijn vermengt zich met het waswater.
OPMERKING: We raden het gebruik van hoogwaardige, voorgemeten reinigingstabletten of -pads en het gebruik van glansspoelmiddel aan voor het reinigen en dagelijks onderhoud van de vaatwasser.
Als u een beluchter voor de afvoer heeft, controleer en reinig deze dan als de vaatwasser niet goed afvoert.

Om het risico op materiële schade te verminderen tijdens vakanties of langere perioden zonder gebruik

• Als u de vaatwasser tijdens de zomermaanden niet gebruikt, sluit dan de water- en stroomtoevoer naar de vaatwasser af.
• Zorg ervoor dat de waterleidingen beschermd zijn tegen vorst. Ijsvorming in de toevoerleidingen kan de waterdruk verhogen en schade veroorzaken aan uw vaatwasser of huis. Schade door vorst valt niet onder de garantie.
• Als u uw vaatwasser in de winter opslaat, voorkom dan waterschade door uw vaatwasser winterklaar te laten maken door geautoriseerd servicepersoneel.

De filters reinigen
Het is heel eenvoudig om de filters te verwijderen en te onderhouden. De onderstaande tabel toont de aanbevolen reinigingsfrequentie.

*Aanbeveling van de fabrikant: Deze werkwijze bespaart het water en de energie die u zou hebben gebruikt om uw vaat voor te bereiden. Dit bespaart u ook tijd en moeite.

Zeer hard water
Als u hard water heeft (meer dan 15 grains), reinig uw filter dan minstens één keer per maand. Ophoping van witte resten op uw vaatwasser duidt op hard water. Zie het online gedeelte "Probleemoplossing" voor tips over het verwijderen van vlekken.
OPMERKING: Online referenties zijn te vinden in de Snelstartgids.

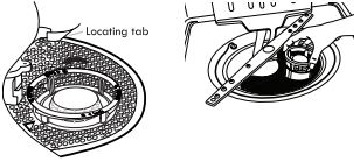

Instructies voor het verwijderen van het filter

1. Draai de bovenste filterconstructie 1/4 slag tegen de klok in en til deze eruit.
2. Scheid de bovenste filterconstructie door ze voorzichtig uit elkaar te trekken.

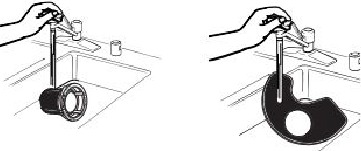

3. Reinig de filters zoals afgebeeld.


Reinigingsinstructies

Gebruik geen draadborstel, schuurspons, enz., omdat deze de filters kunnen beschadigen.
Spoel het filter af onder stromend water totdat het meeste vuil is verwijderd. Als u hardnekkig vuil of calciumafzettingen van hard water heeft, kan een zachte borstel nodig zijn.

VEREISTEN

Gereedschap en onderdelen

Verzamel het aanbevolen gereedschap en de onderdelen voordat u met de installatie begint. Lees en volg de instructies die bij het gereedschap zijn geleverd.

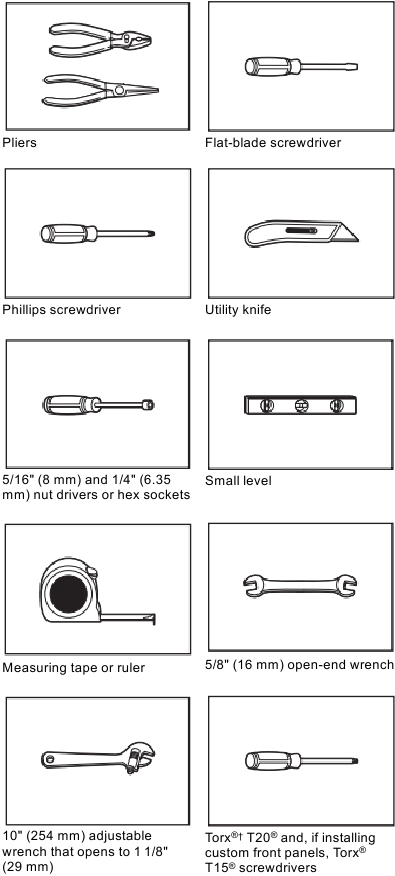

Benodigd gereedschap:

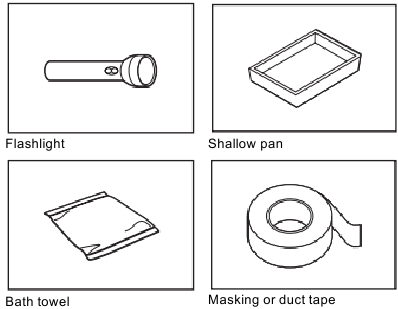

Andere handige items die u mogelijk nodig heeft:

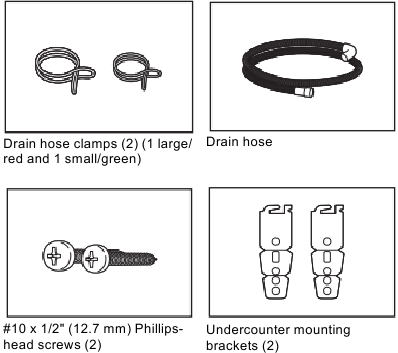

Meegeleverde onderdelen

Zorg ervoor dat al deze onderdelen in de documentatie zitten.

Optionele accessoire-onderdelen beschikbaar:

Vochtschermtape
OPMERKING: Vochtschermtape wordt aanbevolen als u een vaatwasser onder een houten aanrechtblad installeert.

Zijpaneelset
Voor het afsluiten van de zijkant van de vaatwasser bij installatie aan het einde van uw kasten
(Het onderdeelnummer van Whirlpool varieert per kleur.)

Bel ons gratis nummer of bezoek onze website die wordt vermeld in de Snelstartgids voor informatie over optionele accessoire-onderdelen.

Eerste installaties
Controleer de lokale voorschriften. Controleer de bestaande elektrische voeding. Zie de sectie "Elektrische vereisten". Het wordt aanbevolen om elektrische aansluitingen te laten maken door een erkend elektricien.

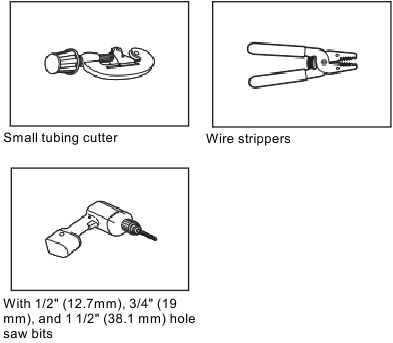

Extra benodigd gereedschap:

Extra benodigde onderdelen (niet meegeleverd):

3/8" (9,5 mm) compressie x 3/4" (19 mm) slangfitting met rubberen afdichting en 90° bocht
(vereist om de waterleiding van het huishouden correct aan te sluiten op de vaatwasser)

Trekontlasting voor huishoudelijke bedrading (metaal) voor een gat van 7/8" (22 mm) (vereist om de huishoudelijke bedrading correct aan de aansluitdoos van de vaatwasser te bevestigen)
OPMERKING: Gebruik alleen: Recht: Whirlpool onderdeelnummer 4317824, 90°: Whirlpool onderdeelnummer W10278923RP

Draadaansluitingen

OPMERKINGEN:

• Controleer of de juiste maat geschikt is voor het aansluiten van uw huishoudelijke bedrading op de 16-gauge bedrading in de vaatwasser.
• Gebruik alleen: Recht: Whirlpool onderdeelnummer 4317824, 90°: Whirlpool onderdeelnummer W10278923RP

Koperen buis (3/8" [9,5 mm] buitendiameter aanbevolen) of flexibele gevlochten watertoevoerleidingkit.

Schroefklemmen 1 1/2"– 2" (38 mm–50 mm) (maximaal 3)

Optioneel – Langere afvoerslang Maximale lengte 3,7 m (12 ft)
OPMERKING: Moet voldoen aan de AHAM/IAPMO-testnormen, passen op een afvoeraansluiting van 1" (25 mm) en bestand zijn tegen hitte en reinigingsmiddel.

OPMERKING: Zorg ervoor dat u alleen fabrieksgecertificeerde onderdelen en accessoires van Whirlpool voor uw apparaat aanschaft. Uw installatie vereist mogelijk extra onderdelen. Raadpleeg de contactgegevens in uw Snelstartgids om te bestellen.
OPMERKING: Als u een flexibele gevlochten slang gebruikt, vervang dan de toevoerslang na 5 jaar om het risico op slangbreuk te verminderen. Noteer de installatie- of vervangingsdatums van de slang op de slang voor toekomstig gebruik.

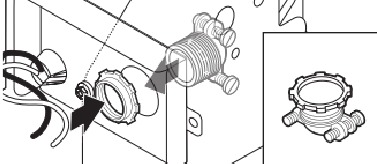

Voor directe bedrading

Kastdoorvoer
Voor een gat van 1 1/2" (38 mm) in de kast
OPMERKING: Vereist voor metalen kasten

Voor stroomkabel

Stroomkabelsset
De set bevat meestal een stroomkabel, metalen trekontlasting, doorvoer en draadaansluitingen (Recht: Whirlpool onderdeelnummer 4317824, 90°: Whirlpool onderdeelnummer W10278923RP). Raadpleeg de installatie-instructies die bij de set zijn geleverd voor een correcte installatie.
OPMERKING: Zorg ervoor dat u alleen fabrieksgecertificeerde onderdelen en accessoires van Whirlpool voor uw apparaat aanschaft. Uw installatie vereist mogelijk extra onderdelen. Raadpleeg de contactgegevens in uw Snelstartgids om te bestellen.

Locatievereisten

De vaatwasser moet volledig zijn afgesloten (bovenkant, zijkanten, achterkant en vloer) na installatie. Een zijpaneelset is verkrijgbaar bij uw dealer voor het installeren van uw vaatwasser aan het einde van uw kasten.
Een optionele accessoire voor een vochtscherm is ook verkrijgbaar voor installatie onder een houten aanrechtblad.
Controleer de locatie waar de vaatwasser wordt geïnstalleerd. De locatie moet het volgende bieden:

• Gemakkelijke toegang voor het in- en uitladen van vaat. Hoeklocaties vereisen een minimale speling van 2" (51 mm) tussen de zijkant van de vaatwasserdeur en de muur of kast.
• Gemakkelijke toegang tot water, elektriciteit en afvoer:
  • Geaarde elektrische voeding is vereist.
  • Deze vaatwasser heeft een waterverwarmingsfunctie en vereist ook een aansluiting op een warmwatertoevoerleiding.
  • Zorg ervoor dat leidingen, kabels en de afvoerslang zich binnen het gearceerde gebied bevinden dat wordt weergegeven in het gedeelte "Afmetingen kastopening".
  • Laat geen afvoerleidingen, waterleidingen of elektrische bedrading lopen waar ze de motor of poten van de vaatwasser kunnen hinderen of raken.
  • Bescherm de vaatwasser en waterleidingen die naar de vaatwasser leiden tegen bevriezing. Schade door bevriezing valt niet onder de garantie.
    OPMERKING: Als de vaatwasser gedurende een bepaalde periode niet wordt gebruikt of op een locatie staat waar deze kan bevriezen, laat deze dan winterklaar maken door erkend servicepersoneel.
  • Als u in een nieuwbouw installeert, spoel dan de watertoevoerleiding door om vuil te verwijderen voordat u deze op de vulklep aansluit. Als dit niet wordt doorgespoeld, kan vuil uit de watertoevoer het vulklepscherm verstoppen.
• Een vierkante opening voor een correcte werking en uiterlijk.
• De kastvoorkant moet loodrecht op de vloer staan.
• Een vlakke vloer.

Handige tip: Als de vloer aan de voorkant van de opening niet waterpas is met de vloer aan de achterkant van de opening, kunnen vulstukken worden gebruikt om de vaatwasser waterpas te zetten.
OPMERKING: Om verschuiven tijdens het gebruik van de vaatwasser te voorkomen, moeten vulstukken stevig aan de vloer worden bevestigd.

• De locatie waar de vaatwasser wordt geïnstalleerd, moet speling bieden tussen de motor en de vloer. De motor mag de vloer niet raken.
• Installeer de vaatwasser niet op een vloerbedekking.

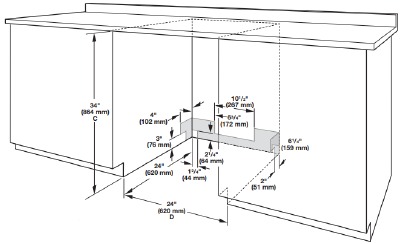

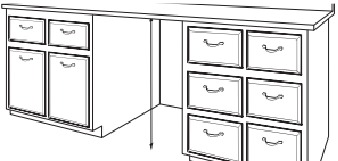

Afmetingen kastopening

Spelingen
Controleer of alle oppervlakken geen uitsteeksels hebben die de installatie van de vaatwasser zouden belemmeren.

3. Gemeten vanaf het laagste punt aan de onderkant van het aanrechtblad. Kan worden teruggebracht tot 851 mm (33 1/2") door de wielen en het geperforeerde gebied van de isolatie (deken) op de vaatwasser te verwijderen.
4. Minimum, gemeten vanaf het smalste punt van de opening.

OPMERKING: Gearceerde gebieden van kastwanden laten zien waar nutsvoorzieningen kunnen worden geïnstalleerd.

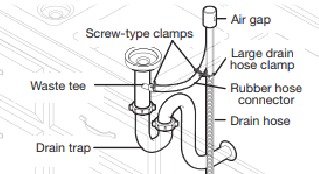

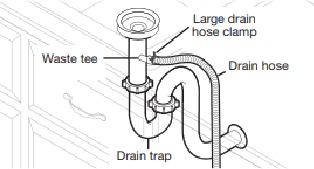

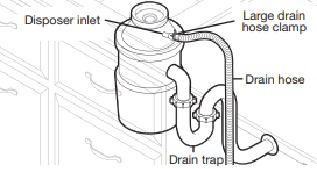

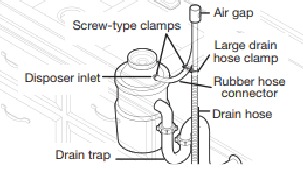

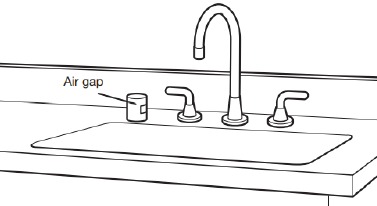

Afvoereisen

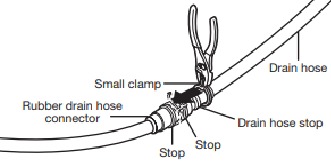

• Een nieuwe afvoerslang wordt meegeleverd met uw vaatwasser. Als de afvoerslang niet lang genoeg is, gebruik dan een nieuwe afvoerslang met een maximale lengte van 3,7 m (12 ft) die voldoet aan alle huidige AHAM/IAPMO-testnormen, bestand is tegen hitte en reinigingsmiddel en past op de 1" (25 mm) afvoeraansluiting van de vaatwasser.
  OPMERKING: Sluit niet meerdere afvoerslangen aan elkaar.
• Zorg ervoor dat u de afvoerslang aansluit op de afvoertule of afvalvermaleraansluiting boven de sifon in de huisleiding en minimaal 508 mm (20") boven de vloer. Het wordt aanbevolen om de afvoerslang omhoog te lussen en stevig aan de onderkant van het aanrechtblad te bevestigen of aan te sluiten op een luchtspouw.
• Zorg ervoor dat u een luchtspouw gebruikt als de afvoerslang is aangesloten op de huisleiding lager dan 508 mm (20") boven de ondervloer of vloer.

• Indien nodig moet de luchtspouw worden geïnstalleerd in overeenstemming met de installatie-instructies van de luchtspouw. Wanneer u de luchtspouw aansluit, is er een rubberen slang (niet meegeleverd) nodig om aan te sluiten op de afvoertule of afvalvermaleraansluiting.
• Gebruik afvoerleidingfittingen van minimaal 12,7 mm (1/2") binnendiameter.

Watertoevoereisen

• Deze vaatwasser heeft een waterverwarmingsfunctie en vereist ook een aansluiting op een warmwatertoevoerleiding.
• Een warmwaterleiding met een waterdruk van 138 tot 862 kPa (20 tot 120 psi) kan worden geverifieerd door een erkend loodgieter.
• 49°C (120°F) water bij de vaatwasser
• Koperen buis van 9,5 mm (3/8") buitendiameter met compressiefitting of flexibele gevlochten watertoevoerleiding
  OPMERKING: Plastic buis van minimaal 12,7 mm (1/2") wordt niet aanbevolen.
• Een 90° bocht met 3/4" (19 mm) slangaansluiting met rubberen ring
• Soldeer niet binnen 152 mm (6") van de waterinlaatklep.
• Als u in een nieuwbouw installeert, zorg er dan voor dat de watertoevoerleidingen van het huis zijn doorgespoeld voordat u de vaatwasser aansluit om eventueel vuil in de toevoerleiding te verwijderen.

OPMERKING: Als u een bestaande vaatwasser vervangt, wordt aanbevolen om een nieuwe waterleiding en afvoerslang (meegeleverd) met de nieuwe vaatwasser te installeren.

Elektrische vereisten

Zorg ervoor dat de elektrische aansluiting en draadmaat voldoende zijn en in overeenstemming zijn met de National Electrical Code, ANSI/NFPA 70 – meest recente editie, en alle lokale voorschriften en verordeningen.
Tegen betaling kan een exemplaar van de bovenstaande codenormen worden verkregen bij:
National Fire Protection Association
1 Batterymarch Park
Quincy, MA 02169-7471

U moet hebben:

• 120 V, 60 Hz, alleen AC, 15 A of 20 A, gezekerde elektrische voeding.
• Alleen koperdraad.
• Maximaal 2 toevoergeleiders voor veldbedrading (12 AWG grootste maat) plus 1 aardingsgeleider zijn toegestaan in de aansluitdoos.

Wij bevelen aan:

• zekering met vertraging of stroomonderbreker.
• apart circuit.

Als u de vaatwasser aansluit met een stroomkabel:

• Gebruik een UL-gekeurde stroomkabelsset die is gemarkeerd voor gebruik met een vaatwasser. Zie het gedeelte "Gereedschap en onderdelen" voor onderdeeldetails.

• Steek de stekker in een geaard stopcontact met 3 pinnen. Het stopcontact moet voldoen aan alle lokale voorschriften en verordeningen.


Als u de vaatwasser aansluit met directe bedrading:

• Gebruik flexibele, gepantserde of niet-metalen omhulde koperdraad met aardingsdraad die voldoet aan de bedradingsvereisten voor uw huis en lokale voorschriften en verordeningen.

• Gebruik een UL-gekeurde/CSA-goedgekeurde metalen trekontlasting.

INSTALLATIE

Kipgevaar
Gebruik de vaatwasser niet voordat deze volledig is geïnstalleerd.
Duw niet op de open deur.
Dit kan leiden tot ernstig letsel of snijwonden.

Dit hebt u nodig:

• Open de vaatwasserdeur langzaam terwijl iemand de achterkant van de vaatwasser vasthoudt. Verwijder het verpakkingsmateriaal en de afvoerslang. Sluit de vaatwasserdeur tot deze vastklikt.
  OPMERKING: Elke vaatwasser wordt in de fabriek getest en kan als gevolg van de test wat restwater in de kuip bevatten.
• Neem alle geldende voorschriften en verordeningen in acht.
• Installeer deze vaatwasser zoals beschreven in deze instructies.
• De installatie moet worden uitgevoerd door een gekwalificeerde servicetechnicus.
• De vaatwasser moet worden geïnstalleerd in overeenstemming met alle nationale en lokale elektrische en sanitaire voorschriften en verordeningen.
• Wees voorzichtig bij het installeren of verwijderen van het apparaat om de kans op beschadiging van het netsnoer te verkleinen.

Om het risico op elektrische schokken, brand of persoonlijk letsel te verminderen, moet de installateur ervoor zorgen dat de vaatwasser volledig is ingesloten op het moment van installatie.

Voordat u begint

Gevaar voor elektrische schokken
Koppel de stroomtoevoer los bij de zekeringkast of stroomonderbreker voordat u het apparaat installeert.
Als u dit niet doet, kan dit leiden tot de dood of een elektrische schok.

1. Stroom uitschakelen
   Koppel de stroomtoevoer los bij de zekeringkast of stroomonderbreker voordat u de vaatwasser installeert.
2. Water toevoer afsluiten
   Sluit de watertoevoer naar de vaatwasser af.

Voorbereiding kastopening – Nieuwe nutsvoorzieningen

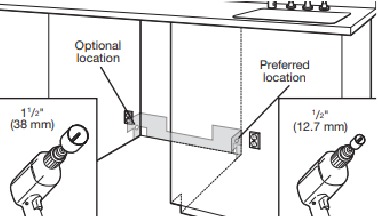

3. Boorgaten – nieuwe constructie
   Het stopcontact voor de stroomvoorziening van het apparaat moet worden geïnstalleerd in een kast of aan een muur naast de ruimte onder het aanrecht waarin het apparaat moet worden geïnstalleerd.
   OPMERKING: Raadpleeg het gedeelte "Afmetingen kastopening" voor de juiste plaatsing van de gaten en de afmetingen van het gearceerde gebied.
   Boor een afvoergat van 1 1/2" (38 mm) in de zijkant of achterkant van de kast, afhankelijk van de locatie van de afvoerslanggeleiding en de locatie van de afvoerslangaansluiting.
   Boor een gat van 1/2" (12,7 mm) voor de watertoevoerslang in de zijkant of achterkant van de kast, afhankelijk van de locatie van de watertoevoergeleiding en de aansluitlocatie.
   Boor een gat van 1 1/2" (38 mm) voor de elektrische leiding aan de rechterkant of achterkant van de kast.

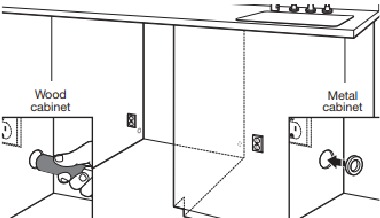

4. Schuur de gaten glad
   Houten kast: Schuur het gat glad.
   Metalen kast: Bedek de randen van het gat met de doorvoer die is meegeleverd met de set met netsnoer. Raadpleeg het gedeelte "Gereedschap en onderdelen" voor meer informatie over de onderdelen.
   Handige tip: Het aansluiten van de vaatwasser is eenvoudiger als u de kabel vanaf de rechterkant in de kastopening geleidt.

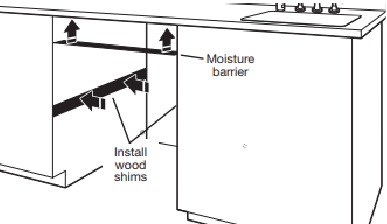

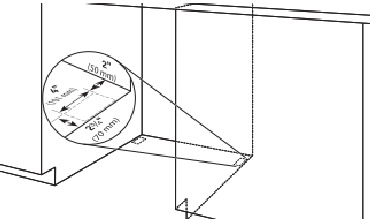

Optionele vochtbarrière installeren

(Aanbevolen voor houten aanrechtbladen)

Vochtbarrière/houten vulplaatjes
Zorg ervoor dat het gebied onder de kast schoon en droog is voor de installatie van de vochtbarrière. Verwijder de achterkant van de vochtbarrière en breng deze aan op de onderkant van het aanrechtblad langs de voorrand van het aanrecht.
OPMERKING: Installeer houten vulplaatjes als zijdelingse verankering en de opening tussen de zijkanten van de vaatwasser groter is dan 1/2" (12,7 mm) aan elke kant of groter is dan de lengte van de ankerschroeven.

5. Verhoogde vloeren – voeg indien nodig vulplaatjes toe
   Verhoogde vloeren: Als de keukenvloer hoger is dan de vloer van de kastopening — bijvoorbeeld, de keukenvloertegel loopt niet door in de kastopening — voeg indien nodig vulplaatjes toe in het weergegeven gebied om de vaatwasser tot 34" (864 mm) onder het aanrechtblad te brengen.
   OPMERKING: Vulplaatjes moeten stevig aan de vloer worden bevestigd om beweging te voorkomen wanneer de vaatwasser in gebruik is.

6. Als u installeert in een opening van 33 1/2" (851 mm)
   Snijd de isolatiedeken langs de perforatie af voor een kastopeningshoogte van 33 1/2" (851 mm). Voor andere kastopeningshoogtes, snijd de isolatiedeken niet af.


Elektrische aansluiting

• Voor directe bedrading, begin met stap 7
• Voor netsnoer, wacht tot stap 22

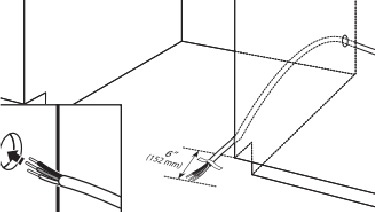

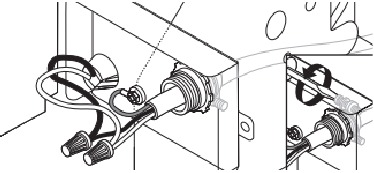

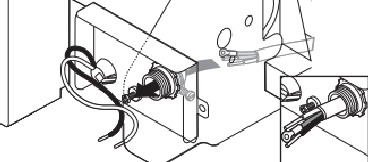

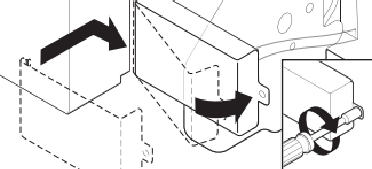

7. Directe bedrading – kabel geleiden
   Als u installeert met directe bedrading, geleidt u de kabel zoals weergegeven.
   Leid de kabel van de stroomvoorziening door het kastgat. (De kabel moet zich uitstrekken tot de rechtervoorkant van de kastopening.) Plak de kabel op de vloer in het weergegeven gebied. Dit voorkomt dat de kabel beweegt wanneer de vaatwasser in de kastopening wordt geplaatst.
   OPMERKING: Als u een vorige vaatwasser met een netsnoer verwijdert, moet u het netsnoer overbrengen naar de nieuwe vaatwasser.


Vaatwasser voorbereiden

Kipgevaar
Gebruik de vaatwasser niet voordat deze volledig is geïnstalleerd.
Duw niet op de open deur.
Dit kan leiden tot ernstig letsel of snijwonden.

Gevaar voor overmatig gewicht
Gebruik twee of meer personen om het apparaat te verplaatsen en te installeren of te verwijderen.
Als u dit niet doet, kan dit leiden tot rug- of ander letsel.

8. Zet de vaatwasser op zijn rug
   Handige tip: Plaats karton onder de vaatwasser totdat deze in de kastopening is geïnstalleerd om beschadiging van de vloerbedekking te voorkomen.
   Pak met 2 of meer personen de zijkanten van het vaatwasserdeurframe vast en plaats de vaatwasser op zijn rug.
   Gebruik het deurpaneel niet als werktafel zonder het eerst met een handdoek te bedekken om krassen op het deurpaneel te voorkomen.
   OPMERKING: Bij sommige modellen trekt u, zodra de vaatwasser op zijn rug staat, aan de deurgreep om deze van het toegangspaneel te verwijderen.

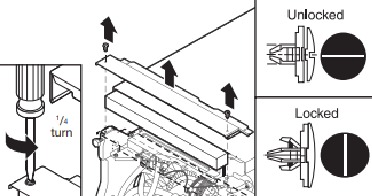

Toegangspaneel verwijderen

• Voor plastic toegangspanelen, ga naar stap 9
• Voor metalen toegangspanelen, ga naar stap 10

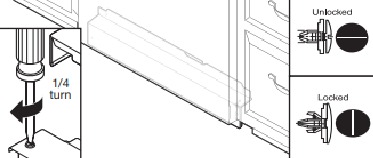

9. Plastic paneel
   Draai met een platte schroevendraaier de plastic bevestigingsmiddelen 1/4 slag tegen de klok in om ze te ontgrendelen. Ga naar stap 12.

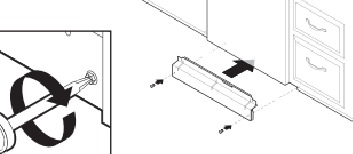

10. Metalen paneel
    Verwijder met een 1/4" (6,35 mm) moeraanzetter of kruiskopschroevendraaier 2 schroeven waarmee het toegangspaneel aan de vaatwasser is bevestigd.

11. Meet de kastopening
    Meet de hoogte van de kastopening van de onderkant van het aanrechtblad tot de vloer waar de vaatwasser wordt geïnstalleerd. Zorg ervoor dat u het laagste punt aan de onderkant van het aanrechtblad en het hoogste punt op de vloer meet.


    Aanpassingstabel vaatwasserhoogte
    Hoogte kastopening	Hoogte voorpoten A	Hoogte achterpoten B
    33 1/2" (851 mm)	3/8" (9,8 mm)	Verwijder poten en afstandsstukken.
    34" (864 mm)	7/8" (22 mm)	1" (25,4 mm)
    34 1/2" (876 mm)	1 1/8" (28,8 mm)	1 1/4" (31,3 mm)

    Voorpoten – A


Achterpoten – B

Stel zowel de voorste als de achterste stelpoten op dezelfde hoogte in.
OPMERKING: Als de minimale kastopeningshoogte minder is dan 33 7/8" (860 mm), kunnen de achterste stelpoten en afstandsstukken worden verwijderd voor extra speling. Hierdoor past de vaatwasser in een 33 1/2" (851 mm) hoge kastopening, maar de vaatwasser is moeilijker te verplaatsen. (Metingen zijn bij benadering. De achterste en voorste stelpoten zijn in de fabriek ingesteld op 34 1/2" [876 mm].)

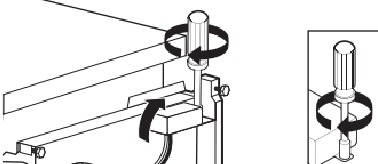

12. Stelpoten afstellen
    Raadpleeg de "Aanpassingstabel vaatwasserhoogte" voor de hoogte van de stelpoten die nodig zijn voor uw kastopening.

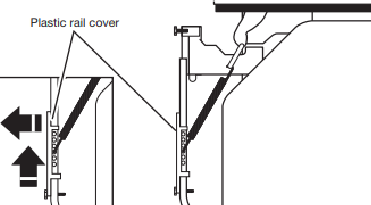

13. Plastic railafdekking verwijderen
    Verwijder en gooi de plastic railafdekking aan elke kant van het vaatwasserframe weg. Om de plastic railafdekking te verwijderen, duwt u deze omhoog en terug om deze van het vaatwasserframe los te klikken.

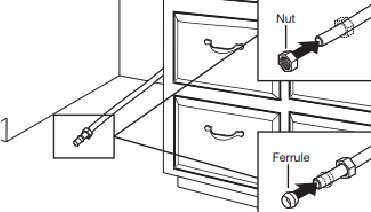

Waterleiding aansluiten op vulventiel

• Voor koperen leiding, begin met stap 14
• Voor flexibele leiding, begin met stap 16

14. Koperen waterleiding
    Als u koperen leidingen gebruikt, meet u de totale lengte van de koperen leidingen die nodig zijn om de watertoevoer te bereiken, snijdt u deze op lengte en bevestigt u deze met compressiekoppelingen.

15. Schuif de moer en ferrule op de leiding (alleen koperen leidingen)
    Alleen koperen leidingen: Steek de leiding zo ver mogelijk in de 90° elleboogfitting. (De koperen leiding buigt en knikt gemakkelijk.) Schuif de moer en ferrule naar voren en start de moer op de elleboogdraad.
    OPMERKING: Om trillingen tijdens het gebruik te voorkomen, leidt u de watertoevoerleiding zo dat deze de vaatwasserbasis, het frame of de motor niet raakt. Ga naar stap 18.

16. Flexibele leiding
    Flexibele gevlochten leiding: Controleer of de flexibele gevlochten leiding lang genoeg is.

17. Voeg een 90° elleboogfitting toe aan de watertoevoerleiding
    Koop een 3/8" (9,5 mm) compressie x 3/4" (19 mm) slangfitting met 90° elleboog. Raadpleeg het gedeelte "Gereedschap en onderdelen" aan de voorkant van de handleiding voor meer informatie over de onderdelen en de bestelling. Sluit de 3/8" (9,5 mm) compressiefitting van de 90° elleboogfitting aan op de watertoevoerleiding. Bevestig deze zo dat de 3/4" (19 mm) aansluiting naar boven is gericht zoals hierboven weergegeven.


Vulslang aansluiten op vulventiel

18. Draai de 90° elleboogfitting vast aan het ventiel
    Zorg ervoor dat de rubberen ring goed in de fitting zit. Schuif de 3/4" (19 mm) fitting van de 90° elleboog omhoog naar het ventiel en draai deze met de hand vast om kruislingse schroefdraad te voorkomen. Draai met de hand vast totdat de koppeling vastzit. Controleer met een tang de stevigheid van de koppeling. Mogelijk is nog een extra 1/4 tot 1/2 draai nodig om de rubberen pakking af te dichten. Leid de vulslang uit de linker achterkant van het apparaat.

    OPMERKINGEN:
    • Gebruik geen PTFE-loodgieterstape met compressiefittingen.
    • Draai niet te vast. Dit kan schade aan de koppeling veroorzaken.

Afvoerslangaansluiting

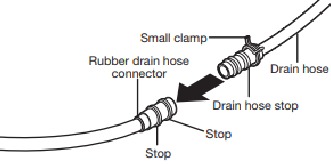

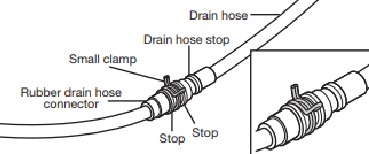

19. Sluit de afvoerslang aan
    Plaats een handdoek onder de afvoerslang om eventueel water in de afvoerslang op te vangen. Plaats de kleine (groene) afvoerslangklem op het kleine uiteinde van de afvoerslang. Duw de nieuwe afvoerslang in de rubberen afvoerslangconnector tot aan de afvoerslangstop.

20. Schuif de klem op de connector
    Knijp met een tang de kleine afvoerslangklem open en schuif deze op de connector tussen de stops.

21. Eindpositie slangklem

    OPMERKING: Leid de afvoerslang uit de achterkant van de vaatwasser.

Aansluiting stroomkabel

OPMERKING: Als u een eerdere vaatwasser met een stroomkabel verwijdert, moet u de stroomkabel overzetten naar de nieuwe vaatwasser.

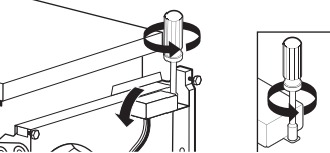

22. Verwijder deksel van de aansluitdoos
    Verwijder het deksel van de aansluitdoos met behulp van een 1/4" zeskantige dop, moersleutel of Torx^® T20^®-schroevendraaier. Bewaar deze voor later gebruik.

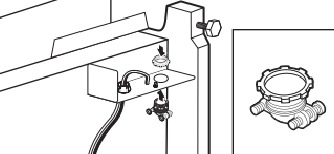

23. Installeer trekontlasting
    Installeer de metalen trekontlasting die in deze set is meegeleverd (Recht: Whirlpool-onderdeelnummer 4317824, 90°: Whirlpool-onderdeelnummer W10278923RP). Zorg ervoor dat de schroefkoppen naar links wijzen wanneer u de wartelmoer aandraait. De trekontlasting wordt meegeleverd met de stroomkabelset.

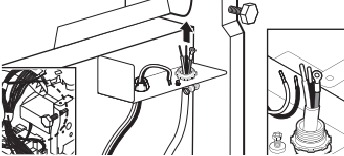

24. Stroomkabel – leid de kabel in de aansluitdoos
    Leid de kabel zo dat deze de motor van de vaatwasser of het onderste deel van de kuip van de vaatwasser niet raakt. Trek de kabel door de trekontlasting in de aansluitdoos.
    OPMERKING: Maximaal 2 stroomkabels (12 AWG grootste maat) plus 1 aardingsgeleider zijn toegestaan in de aansluitdoos.


    Gevaar voor elektrische schok
    Aard het apparaat elektrisch.
    Sluit de aarddraad aan op de groene aardingsconnector in de aansluitdoos.
    Gebruik geen verlengsnoer.
    Het niet opvolgen van deze instructies kan leiden tot de dood, brand of een elektrische schok.

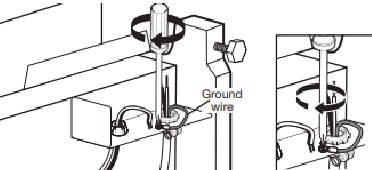

25. Stroomkabel – sluit de aardingsdraad aan
    Verwijder de schroef van de aardingsconnector en plaats deze door de ringklem van de groene aardingsdraad van de stroomkabel. Bevestig en draai de schroef van de aardingsconnector opnieuw vast.

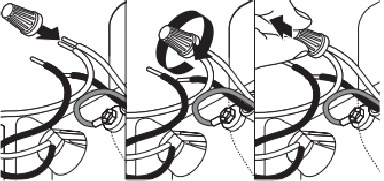

26. Stroomkabel – sluit de overige draden aan
    Selecteer draaikoppelingen van de juiste maat die in deze set zijn meegeleverd (Recht: Whirlpool-onderdeelnummer 4317824, 90°: Whirlpool-onderdeelnummer W10278923RP). Verbind de draden, zwart op zwart en wit op wit, met behulp van de draaikoppelingen.

    OPMERKING: Draai de gevlochten draad niet voor. Draai de draadconnector erop. Trek voorzichtig aan de draden om er zeker van te zijn dat beide vastzitten.

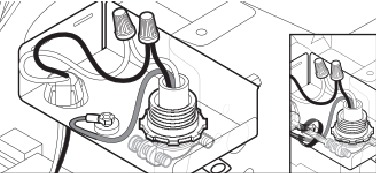

    Bedradingsconfiguratie

27. Stroomkabel – zet de kabel vast in de trekontlasting
    Draai de schroeven van de trekontlasting vast om de kabel vast te zetten.

28. Stroomkabel – installeer het deksel van de aansluitdoos en de draden opnieuw

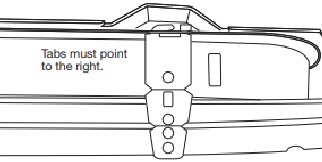

    Plaats de draden in de aansluitdoos. Steek de lipjes aan de linkerkant van het deksel erin. Zorg ervoor dat de draden in de doos zijn weggestopt en niet bekneld raken door het deksel. Gebruik een 1/4" zeskantige dop, moersleutel of Torx^® T20^®-schroevendraaier en de schroef die in stap 22 is verwijderd om het deksel van de aansluitdoos vast te zetten.
    Als het model met stroomkabel wordt geleverd, verwijdert u de eerste kabelbinder die zich het dichtst bij de stekker bevindt om de kabellengte te maximaliseren. Verwijder geen andere kabelbinders.
    OPMERKING: Leid de stroomkabel aan de achterkant van de vaatwasser naar buiten. Steek de stekker pas in een stopcontact als u daartoe de opdracht krijgt.


Deurgreep installeren

(op sommige modellen)

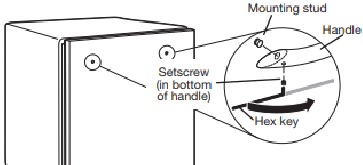

29. Deurgreep installeren

    Maak het voorpaneel niet open tijdens deze procedure. Als het deurpaneel een beschermfolie heeft, trekt u de folie terug tot voorbij de handgreepbouten voordat u de handgreep installeert. De handgreep is het gemakkelijkst te installeren als het apparaat op zijn rug ligt.
    Verwijder de deurgreep en de inbussleutel uit de verpakking. De stelschroeven zijn al in de handgreep geïnstalleerd. Plaats de handgreep op de bevestigingsbouten met de stelschroeven naar beneden gericht. Duw de deurgreep stevig tegen de deur. Steek het korte uiteinde van de inbussleutel in de stelschroeven. Draai de stelschroeven 1/4 slag voorbij het punt waarop ze vastzitten.
    Bewaar de inbussleutel bij de gebruikershandleiding.


Vaatwasser in kast plaatsen

Gevaarlijk overgewicht
Gebruik twee of meer personen om het apparaat te verplaatsen en te installeren of te verwijderen.
Het niet opvolgen hiervan kan leiden tot rugletsel of ander letsel.

30. Zet de vaatwasser rechtop
    Zet de vaatwasser met 2 of meer personen rechtop.
    OPMERKING: Installeer de plint pas als u daartoe de opdracht krijgt.

    Als de wielen zijn verwijderd, bedek dan de vloer wanneer u de vaatwasser verplaatst. Verplaats de vaatwasser langzaam volledig in de kastopening. Knijp of klem de waterleiding, afvoerslang, stroomkabel of directe draad tussen de vaatwasser en de kast niet af. Verwijder het karton onder de vaatwasser.
    Het is goed als de vaatwasser strak in de kastopening past. Verwijder de isolatiedeken niet—de deken vermindert het geluidsniveau.
    OPMERKING: Leid de watertoevoer, afvoerslang en stroomkabel aan de achterkant van de vaatwasser naar buiten.

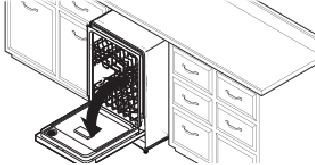

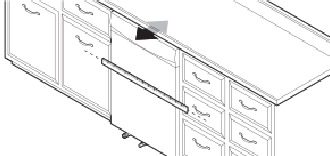

31. Verplaats de vaatwasser dicht bij de kastopening
    Leid de voorzieningen door de gaten in de kast en trek de speling eruit terwijl de vaatwasser in de kast wordt geduwd.

32. Leid de stroomkabel.
    Als u een stroomkabel gebruikt, zorg er dan voor dat u het uiteinde door het gat in de uitsparing leidt voordat u de vaatwasser in de kastopening schuift.

33. Zet de isolatiedeken vast
    OPMERKING: Zorg ervoor dat de isolatiedeken aan zowel de linker- als de rechterachterhoek is vastgemaakt voordat u deze in de kastopening duwt, om te voorkomen dat de deken ophoopt in een nauwsluitende kast.

34. Verplaats de vaatwasser tot 6" (152 mm) in de kastopening
    OPMERKING: Laat het apparaat ongeveer 6" (152 mm) uit de kast om de ankerbeugels te installeren en de deurspanning indien nodig aan te passen.

35. Trek de speling uit de voorzieningen
    OPMERKING: Trek de speling uit de voorzieningen op hetzelfde moment dat de vaatwasser in de kastopening wordt geduwd om knikken te voorkomen.


Kies de bevestigingsmethode voor het anker

De vaatwasser moet als een van de laatste stappen aan de kast worden bevestigd. Bereid de vaatwasser hierop voor door de 2 beugels in de onderdelenzak aan de vaatwasser te bevestigen.

• Voor aanrechtbladen van hout, laminaat of een ander soortgelijk oppervlak, gebruikt u Aanrechtbladbevestiging: ga naar stap 36
• Voor aanrechtbladen van marmer, graniet of een ander hard oppervlak, gebruikt u Zijbevestiging: ga naar stap 37

OPMERKING: Als de opening tussen de bovenkant van de deur en de onderkant van het aanrechtblad smal is (minder dan 1/4" [6,35 mm]), raden we aan om Zijbevestiging te gebruiken om te voorkomen dat de gebruikersinterface of console bekrast raakt met de ankerschroeven.

Aanrechtbladbevestiging:

36. Plaats de beugel
    Haal de beugels uit de verpakking en plaats ze in de open sleuven aan de linker- en rechterbovenkant van de kraag van de vaatwasser, zoals afgebeeld. Ga naar stap 41.

    Buig het lipje om
    Gebruik een tang om het lipje te buigen/draaien om de beugels op hun plaats te vergrendelen.

Zijbevestiging:

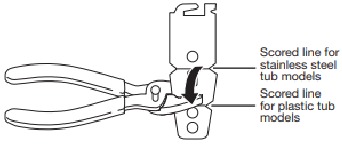

37. Breek het uiteinde van de beugel af
    Breek het uiteinde van de beugel af langs de ingesneden lijn met behulp van een tang.

38. Installeer de beugel
    Duw de beugel in de gleuf aan de zijkant van de vaatwasser en buig het lipje naar de zijkant van de vaatwasser toe, zodat de beugel op zijn plaats blijft. Herhaal deze stap voor de andere kant van de vaatwasser.
    OPMERKING: Installeer houten vulplaten aan de binnenkant van de kasten als de opening tussen de zijkanten van de kast en de zijkanten van de vaatwasser groter is dan 1/2" (13 mm) aan elke kant.
    OPMERKING: Bevestig de vaatwasser niet. Dit wordt later gedaan.


Eindcontrole installatie

39. Open en sluit de deur

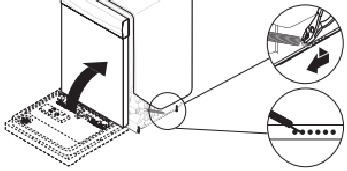

40. Sluit te snel – verlaag de veerspanning
    Als de deur te snel sluit, verlaag dan de veerspanning door het uiteinde van de veer naar de voorkant van de vaatwasser te verplaatsen.
    OPMERKING: De veren moeten zich in dezelfde inkepingen aan de linker- en rechterkant bevinden.

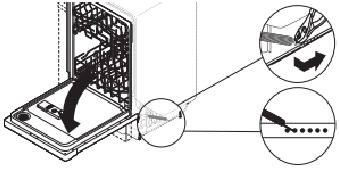

41. Sluit te snel – verlaag de veerspanning
    Als de deur openvalt, verhoog dan de veerspanning door het uiteinde van de veer naar de achterkant van de vaatwasser te verplaatsen.
    OPMERKING: De veren moeten zich in dezelfde inkepingen aan de linker- en rechterkant bevinden.

42. Lijn de voorkant van de vaatwasser uit met de voorkant van de kastdeuren
    Lijn de voorkant van het deurpaneel van de vaatwasser uit met de voorkant van de kastdeuren. Mogelijk moet u de uitlijning aanpassen zodat deze gelijk is met uw kasten.

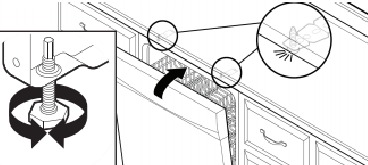

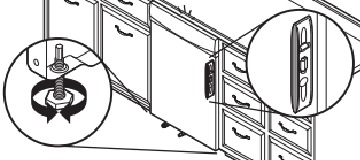

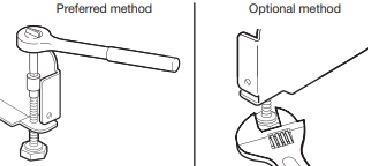

43. Controleer of de vaatwasser waterpas staat en pas de poten indien nodig aan
    Controleer of de stelvoeten stevig op de vloer staan. Sluit en vergrendel de deur en plaats de waterpas tegen het voorpaneel. Controleer of de vaatwasser van voor naar achteren in het midden van de opening staat. Pas indien nodig de stelpoot aan totdat de vaatwasser waterpas staat.
    Herhaal dit voor de andere kant van de vaatwasser.
    Handige tip: Duw omhoog aan de voorkant van de vaatwasser om de vaatwasser van de grond te tillen om de voorpoten af te stellen. Bij sommige installaties kan het gemakkelijker zijn om de voorpoot af te stellen met behulp van een 3/16" zeskantige dop of verstelbare sleutel. Als de opening tussen de bovenkant van de deur en de onderkant van het aanrechtblad smal is (minder dan 1/4" [6 mm]), raden we aan om zijdelingse verankering te gebruiken om te voorkomen dat het bedieningspaneel of de console bekrast raakt.

    Stelpoten

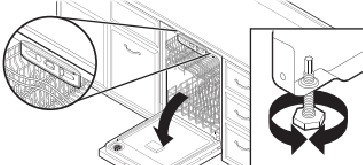

44. Controleer of de vaatwasser van links naar rechts waterpas staat en pas de poten indien nodig aan
    Plaats de waterpas tegen de bovenste vooropening van de kuip. Controleer of de vaatwasser van links naar rechts waterpas staat. Als de vaatwasser niet waterpas staat, verstel dan de voorpoten omhoog of omlaag totdat de vaatwasser waterpas staat.

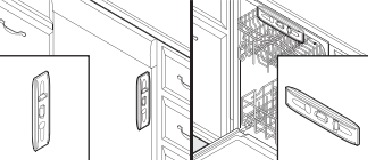

Vaatwasser vastzetten in de kastopening

45. Dubbelcheck de uitlijning van de vaatwasser in de kastopening
    Controleer of de vaatwasser nog steeds waterpas staat van voor naar achteren en van links naar rechts in de kastopening.
    Open de vaatwasserdeur en leg een handdoek over de pompsamenstelling en de sproeiarm van de vaatwasser. Bij sommige modellen moet u mogelijk de onderste vaatwasserrek verwijderen. Dit voorkomt dat schroeven in het pompgebied vallen wanneer u de vaatwasser aan het aanrecht of de kast vastmaakt.

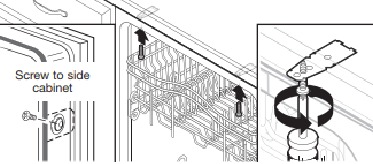

46. Vaatwasser vastzetten
    Open de vaatwasserdeur om de vaatwasser aan het aanrecht of de zijkant van de kast vast te maken.

    OPMERKINGEN:
    • De vaatwasser moet worden vastgezet om te voorkomen dat deze verschuift wanneer de deur wordt geopend of gesloten.
    • Laat geen schroeven in de bodem van de vaatwasser vallen.
    • Zoek de beugels die zijn geïnstalleerd in het gedeelte "Kies verankeringsmethode", bovenop of aan de zijkanten van de vaatwasser.
    • Bij verankering aan het aanrecht: Zet de vaatwasser vast aan het aanrecht met twee Phillips-schroeven van #10 x 1/2" (meegeleverd).
    • Bij verankering aan de zijkant: Boor geleidegaten in de kast om te voorkomen dat het hout splijt. Zet de vaatwasser vast aan de kast met twee Phillips-schroeven van #10 x 1/2" (meegeleverd). Verwijder het bovenste rek voor eenvoudigere toegang.
47. Controleer de deurspeling

    Controleer of de bovenkant van de deur geen contact maakt met schroeven, beugels of het aanrecht. Zo ja, pas dan de stelpoten aan of gebruik de zijdelingse bevestigingsoptie.

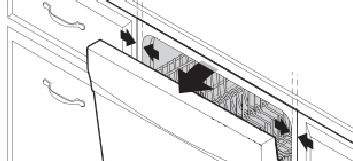

48. Controleer de binnenste ruimte
    Open de deur en controleer of de ruimte tussen de kastopening van de vaatwasser en de kuip aan beide zijden gelijk is. Als de ruimte niet gelijk is, draai dan de schroeven van de beugel los en verschuif de kuip. Draai de schroeven van de beugel vast.


Directe draadverbinding

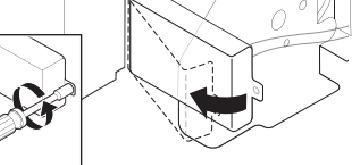

49. Verwijder de deksel van de aansluitdoos
    Verwijder de deksel van de aansluitdoos met een 1/4" inbusdopsleutel, moerdopsleutel of Torx^® T20^® schroevendraaier. Bewaar deze voor later gebruik.

50. Installeer trekontlasting
    Installeer een UL-gecertificeerde/CSA-goedgekeurde metalen trekontlasting.

51. Leid de kabel in de aansluitdoos
    Leid de kabel zo dat deze de vaatwassermotor of het onderste deel van de vaatwasserkuip niet raakt. Trek de kabel door de UL-gecertificeerde/CSA-goedgekeurde trekontlasting in de aansluitdoos. De trekontlasting wordt niet meegeleverd met de vaatwasser. De eigenaar moet een inschroefbare trekontlasting van 7/8" (22 mm) aanschaffen.
    Selecteer UL-gecertificeerde/CSA-goedgekeurde draadverbinders (niet meegeleverd) die geschikt zijn om uw huisbedrading aan te sluiten op 16-gauge vaatwasserbedrading.


    Gevaar voor elektrische schokken
    Aard het apparaat elektrisch.
    Sluit de aardedraad aan op de groene aardconnector in de aansluitdoos.
    Gebruik geen verlengsnoer.
    Het niet opvolgen van deze instructies kan leiden tot de dood, brand of een elektrische schok.

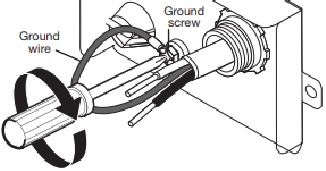

52. Directe draad – sluit de aardedraad aan
    Vorm de kale aardedraad tot een U-vormige haak. Wikkel de aardedraadhaak met de klok mee rond de schroef van de aardconnector en onder de ring. Draai de schroef van de aardconnector stevig vast.

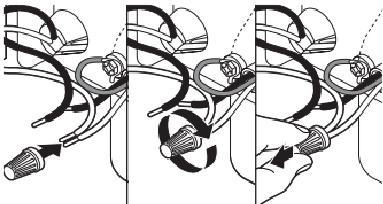

53. Directe draad – sluit de overige draden aan
    Selecteer UL-gecertificeerde/CSA-goedgekeurde draadverbinders van de juiste maat. Sluit de draden aan, zwart op zwart en wit op wit, met behulp van de draadverbinders.

    OPMERKING: Draai de gevlochten draad niet vooraf. Draai de draadverbinder erop. Trek voorzichtig aan de draden om er zeker van te zijn dat beide vastzitten.
    Bedradingsconfiguratie

54. Directe draad – zet de kabel vast in de trekontlasting
    Draai de schroeven van de trekontlasting aan om de kabel vast te zetten.

55. Directe draad – installeer de deksel van de aansluitdoos en de draden opnieuw
    Plaats de draden in de aansluitdoos. Steek de lipjes aan de linkerkant van de deksel erin. Zorg ervoor dat de draden in de doos zijn weggestopt. Sluit de deksel en zorg ervoor dat de draden niet bekneld raken. Gebruik een 1/4" moerdopsleutel of Torx^® T20^® schroevendraaier en de eerder verwijderde schroef om de deksel vast te zetten.


Waterslang aansluiten op de afsluitklep van het huis

OPMERKING: Als u een flexibele gevlochten slang gebruikt, vervang dan de toevoerslang na 5 jaar om het risico op slangbreuk te verminderen. Noteer de installatie- of vervangingsdata van de slang op de slang voor toekomstig gebruik

56. Waterslang bevestigen
    Bevestig de waterslang (koperen buis of flexibele gevlochten slang) aan de warmwaterleiding met behulp van een verbindingsconfiguratie die voldoet aan de plaatselijke voorschriften en verordeningen. De watertoevoer naar de vaatwasser moet een handmatige afsluitklep hebben die zich onder de gootsteen bevindt.


Afvoerslang aansluiten

57. Afvoerslang aansluiten
    Sluit de afvoerslang aan op de afvoertule of afvalvermaler met behulp van een van de volgende opties:
    • Optie A: Afvalvermaler – geen luchtinlaat
    • Optie B: Geen afvalvermaler – geen luchtinlaat
    • Optie C: Afvalvermaler – met luchtinlaat
    • Optie D: Geen afvalvermaler – met luchtinlaat

De afvoerslangaansluiting van de vermaler of een afvoertule moet worden gemaakt vóór de sifon en minstens 508 mm (20") boven de vloer waar de vaatwasser zal worden geïnstalleerd.
Handige tip: Om trillingen van de slang te verminderen, houdt u de slang uit de buurt van de vloer.

Optie A: Afvalvermaler – geen luchtinlaat

Handige tip: Verwijder de afvalvermalerstekker.

1. Sla met een hamer en schroevendraaier de stekker in de vermaler.

2. Gebruik een punttang om de stekker te verwijderen.

3. Bevestig de afvoerslang met een grote afvoerslangklem (meegeleverd) aan de vermalerinlaat. Gebruik een tang om de klem open te knijpen en in de juiste positie te brengen.


Optie B: Geen afvalvermaler – geen luchtinlaat

1. Plaats het rubberen uiteinde van de afvoerslang op de afvoertule en knip het indien nodig af.
   OPMERKING: Knip het geribbelde gedeelte niet af.

2. Bevestig het rubberen uiteinde van de afvoerslang aan de afvoertule met een grote afvoerslangklem (meegeleverd). Gebruik een tang om de klem open te knijpen en in de juiste positie te brengen. Als de afvoerslang is afgeknipt, gebruik dan een schroefklem van 38 mm tot 50 mm (1 1/2" tot 2") (niet meegeleverd).


Optie C: Afvalvermaler – met luchtinlaat

Handige tip: Verwijder de afvalvermalerstekker.

1. Sla met een hamer en schroevendraaier de stekker in de vermaler.

2. Gebruik een punttang om de stekker te verwijderen.

3. Sluit het rubberen uiteinde van de afvoerslang aan op de luchtinlaat en knip het indien nodig af.
   OPMERKING: Knip het geribbelde gedeelte niet af.

4. Bevestig de afvoerslang met een grote afvoerslangklem (meegeleverd) aan de luchtinlaat. Gebruik een tang om de klem open te knijpen en in de juiste positie te brengen. Als de afvoerslang is afgeknipt, gebruik dan een schroefklem van 38 mm tot 50 mm (1 1/2" tot 2") (niet meegeleverd).

5. Gebruik een rubberen slang (niet meegeleverd) met schroefklemmen (niet meegeleverd) om van de luchtinlaat naar de vermalerinlaat te verbinden.


Optie D: Geen afvalvermaler – met luchtinlaat

1. Sluit het rubberen uiteinde van de afvoerslang aan op de luchtinlaat en knip het indien nodig af.
   OPMERKING: Knip het geribbelde gedeelte niet af.

2. Bevestig de afvoerslang met een grote afvoerslangklem (meegeleverd) aan de luchtinlaat. Gebruik een tang om de klem open te knijpen en in de juiste positie te brengen. Als de afvoerslang is afgeknipt, gebruik dan een schroefklem van 38 mm tot 50 mm (1 1/2" tot 2") (niet meegeleverd).

3. Gebruik een rubberen slang (niet meegeleverd) met schroefklemmen (niet meegeleverd) om van de afvoertule naar de luchtinlaat te verbinden.


Voltooi de installatie

Controleer of de voedingskabel of het snoer de vaatwassermotor of het onderste deel van de vaatwasserkuip niet raakt.

Gevaar voor elektrische schokken
Steek de stekker in een geaard stopcontact met 3 pinnen.
Verwijder de aardpen niet.
Gebruik geen adapter.
Gebruik geen verlengsnoer.
Het niet opvolgen van deze instructies kan leiden tot de dood, brand of een elektrische schok.

58. Voedingskabel – Steek de stekker in een geaard stopcontact met 3 pinnen
    Steek de stekker in een geaard stopcontact met 3 pinnen.

59. Sluit de stroom opnieuw aan
    Sluit de stroom opnieuw aan bij de zekeringkast of stroomonderbreker.
    OPMERKING: Laat de vaatwasser, met het toegangspaneel uitgeschakeld, starten en de kortste wascyclus voltooien. Nadat de eerste 2 minuten zijn verstreken, ontgrendelt u de deur, wacht u 5 seconden en opent u vervolgens de deur. Controleer of er water in de bodem van de vaatwasserkuip staat. Controleer of de vaatwasser goed werkt

Toegangspaneel installeren

• Voor plastic, begin bij stap 60
• Voor metaal, begin bij stap 63

Plastic paneel:

60. Toegangspaneel en bevestigingsmiddelen opnieuw installeren
    Plaats het plastic toegangspaneel tegen de poot van de vaatwasser. Zorg ervoor dat de isolatie de vlotterconstructie niet hindert.

61. Controleer de rand van het toegangspaneel
    Controleer of de onderste rand van het toegangspaneel de vloer raakt. Pas indien nodig aan.

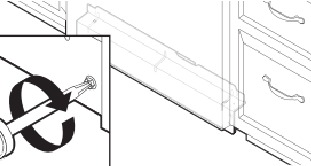

62. Bevestigingsmiddelen vastdraaien
    Draai de bevestigingsmiddelen met een platte schroevendraaier een kwartslag met de klok mee om ze vast te zetten. De sleuf van het bevestigingsmiddel staat recht omhoog en omlaag wanneer deze goed is vergrendeld. Ga naar stap 65.


Metalen paneel:

63. Toegangspanelen opnieuw installeren
    Plaats het paneel tegen de poten van de vaatwasser. Gebruik een kruiskopschroevendraaier of een 1/4" moeraanzetter en installeer de schroeven opnieuw door de gaten in het toegangspaneel.

64. Controleer de onderste rand van het paneel
    Controleer of de onderste rand van het toegangspaneel de vloer raakt. Pas indien nodig aan.

65. Schroeven vastdraaien
    Draai de schroeven van het toegangspaneel vast.


Controleer de werking

• Lees de Snelstartgids voor de vaatwasser die bij uw vaatwasser is geleverd.
• Controleer of alle onderdelen zijn geïnstalleerd en of er geen stappen zijn overgeslagen. Controleer of u alle gebruikte gereedschappen hebt. Als de vaatwasser niet goed werkt, koppel dan de stroom los of haal de stekker van de vaatwasser uit het stopcontact en raadpleeg het gedeelte "Als de vaatwasser niet werkt".

Als de vaatwasser niet werkt

Probeer eerst de hier voorgestelde oplossingen om mogelijk de kosten van een servicebezoek te vermijden.

• Is de stroomonderbreker uitgeschakeld of de huiszekering gesprongen?
• Is de deur goed gesloten en vergrendeld?
• Is de cyclus correct ingesteld om de vaatwasser te starten?
• Is het water ingeschakeld?

Als geen van deze mogelijke oplossingen werkt, raadpleeg dan de contactgegevens in uw Snelstartgids.

Aanvullende tips

Verwacht langere wastijden. Uw nieuwe vaatwasser zal gemiddeld 2–5 uur per lading duren, maar verbruikt bijna 40% minder energie dan oudere modellen. Ontworpen met een motor met een laag wattage en een laag energieverbruik, wast uw vaatwasser langer om een uitzonderlijke reiniging te garanderen. Bepaalde modellen zijn uitgerust met een optische watersensor, dus de eerste cyclus zal langer duren om de optische sensor te kalibreren. Het selecteren van bepaalde opties kan de cyclustijd met meer dan 3,5 uur verlengen.
Spoelmiddel is noodzakelijk voor goede droogresultaten:
Deze vaatwasser is ontworpen om te worden gebruikt met spoelmiddel voor goede droogprestaties en het beheersen van de opbouw van hardwaterafzettingen. Energiezuinige vaatwassers gebruiken minder water en energie, dus ze zijn afhankelijk van de waterafvloeiende werking van spoelmiddel voor goede droogprestaties.
Start/Hervatten-lampje kan knipperen:
Wanneer u op Start/Hervatten drukt, moet u ervoor zorgen dat de deur binnen 3 seconden is gesloten. Als u de deur niet binnen 3 seconden sluit, knippert het Start/Hervatten-lampje totdat u er opnieuw op drukt.
(U moet dit ook doen wanneer u een item toevoegt tijdens het midden van een cyclus.)

VEILIGHEID VAN DE VAATWASSER

Uw veiligheid en de veiligheid van anderen zijn erg belangrijk.
We hebben veel belangrijke veiligheidsvoorschriften in deze handleiding en op uw apparaat opgenomen. Lees en volg altijd alle veiligheidsvoorschriften.
Dit is het veiligheidswaarschuwingssymbool.
Dit symbool waarschuwt u voor potentiële gevaren die u en anderen kunnen doden of verwonden.
Alle veiligheidsvoorschriften volgen op het veiligheidswaarschuwingssymbool en het woord "GEVAAR" of "WAARSCHUWING." Deze woorden betekenen:

U kunt worden gedood of ernstig gewond raken als u de instructies niet onmiddellijk opvolgt.

U kunt worden gedood of ernstig gewond raken als u de instructies niet opvolgt.
Alle veiligheidsvoorschriften vertellen u wat het potentiële gevaar is, hoe u de kans op letsel kunt verminderen en wat er kan gebeuren als de instructies niet worden opgevolgd.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Neem bij het gebruik van uw vaatwasser basisvoorzorgsmaatregelen, waaronder de volgende:

• Lees alle instructies voordat u de vaatwasser gebruikt.
• Gebruik de vaatwasser alleen voor de functie waarvoor hij is bedoeld.
• Gebruik alleen reinigingsmiddelen of bevochtigingsmiddelen die zijn aanbevolen voor gebruik in een vaatwasser en houd ze buiten het bereik van kinderen.
• Let bij het inladen van te wassen items op het volgende:
  1. Plaats scherpe voorwerpen zo dat ze het deurrubber waarschijnlijk niet beschadigen; en
  2. Laad scherpe messen met de handgrepen omhoog om het risico op snijwonden te verminderen.
• Was geen plastic items, tenzij ze zijn gemarkeerd met "dishwasher safe" (vaatwasmachinebestendig) of het equivalent daarvan. Controleer voor plastic items die niet zo zijn gemarkeerd de aanbevelingen van de fabrikant.
• Raak het verwarmingselement niet aan tijdens of direct na gebruik.
• Gebruik uw vaatwasser niet tenzij alle omhulselpanelen correct zijn geplaatst.
• Manipuleer de bedieningselementen niet.
• Maak geen misbruik van de deur of de rekken van de vaatwasser, ga er niet op zitten of staan.
• Om het risico op letsel te verminderen, mogen kinderen niet in of op een vaatwasser spelen.
• Onder bepaalde omstandigheden kan waterstofgas worden geproduceerd in een warmwatersysteem dat twee weken of langer niet is gebruikt. WATERSTOFGAS IS EXPLOSIEF. Als het warmwatersysteem gedurende een dergelijke periode niet is gebruikt, zet dan, voordat u de vaatwasser gebruikt, alle warmwaterkranen open en laat het water enkele minuten uit elke kraan stromen. Dit laat eventueel opgehoopt waterstofgas vrij. Omdat het gas ontvlambaar is, mag u gedurende deze tijd niet roken of een open vlam gebruiken.
• Verwijder de deur naar het wascompartiment wanneer u een oude vaatwasser buiten gebruik stelt of weggooit.
• Gebruik geen vervangingsonderdelen die niet door de fabrikant zijn aanbevolen (bijv. onderdelen die thuis zijn gemaakt met behulp van een 3D-printer).

AARDINGSINSTRUCTIES

• Voor een geaarde, met een snoer verbonden vaatwasser:
  De vaatwasser moet worden geaard. In het geval van een storing of defect, zal aarding het risico op elektrische schokken verminderen door een pad van de minste weerstand voor elektrische stroom te bieden. De vaatwasser is uitgerust met een snoer met een aardgeleider en een aardingsstekker. De stekker moet in een geschikt stopcontact worden gestoken dat is geïnstalleerd en geaard in overeenstemming met alle lokale voorschriften en verordeningen.

  Een onjuiste aansluiting van de aardgeleider kan leiden tot een risico op elektrische schokken.
  Raadpleeg een gekwalificeerde elektricien of servicevertegenwoordiger als u twijfelt of de vaatwasser correct is geaard. Wijzig de stekker die bij de vaatwasser is geleverd niet; als deze niet in het stopcontact past, laat dan een geschikt stopcontact installeren door een gekwalificeerde elektricien.
• Voor een permanent aangesloten vaatwasser:
  De vaatwasser moet worden aangesloten op een geaard metalen, permanent bedradingssysteem, of een aardgeleider moet met de stroomvoerende geleiders worden meegevoerd en worden aangesloten op de aardklem of -leiding op de vaatwasser.

Gevaar voor kantelen
Gebruik de vaatwasser niet voordat deze volledig is geïnstalleerd.
Duw niet op de open deur.
Dit kan leiden tot ernstig letsel of snijwonden.

Beschikbare vervangingsonderdelen voor WHIRLPOOL WDF520PADM9

Vind uw WHIRLPOOL Vaatwasseronderdelen - Selecteer uit 1370 modellen

Referenties

• Whirlpool Part WPW10195536 | Whirlpool Parts | Dishwasher Parts
• Whirlpool Part W10161215 | Whirlpool Parts | Dishwasher Parts
• Part WP8269145 | Whirlpool Parts | Fits Whirlpool Wdf520padm9
• Whirlpool Part 8269144A | Whirlpool Parts | Dishwasher Parts
• Whirlpool Part 8212560 | Whirlpool Parts | Dishwasher Parts
• Whirlpool Part 72032 | Whirlpool Parts | Fits Whirlpool Wdf520padm9
• Whirlpool Part 72017 | Whirlpool Parts | Fits Whirlpool Wdf520padm9
• Part WP661566 | Whirlpool Parts | Fits Whirlpool Wdf520padm9
• Whirlpool Part 4392901 | Whirlpool Parts | Dishwasher Parts
• Whirlpool Part 4392899 | Whirlpool Parts | Dishwasher Parts
• Whirlpool Part 4317824 | Whirlpool Parts | Dishwasher Parts
• Whirlpool Part 350930 | Whirlpool Parts | Fits Whirlpool Wdf520padm9
• Whirlpool Part W10445975 | Whirlpool Parts | Dishwasher Parts
• Part W10518394 | Whirlpool Parts | Fits Whirlpool Wdf520padm9
• Whirlpool Part W10789434 | Whirlpool Parts | Dishwasher Parts
• Whirlpool Part WP285655 | Whirlpool Parts | Dishwasher Parts
• Whirlpool Part WP8268645 | Whirlpool Parts | Dishwasher Parts
• Whirlpool Part WP8268961 | Whirlpool Parts | Dishwasher Parts
• Whirlpool Part WP8565925 | Whirlpool Parts | Dishwasher Parts
• Whirlpool Part WPW10195039 | Whirlpool Parts | Dishwasher Parts

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Whirlpool WDF520PADM9 Handleiding

Beschikbare talen
