Inleiding

Octrooien
Het/de product(en) dat/die in deze handleiding wordt/worden beschreven, valt/vallen onder bestaande en aangevraagde octrooien.

Let op

Lees deze handleiding voordat u met de draadloze vibratiemeter gaat werken. Lees de inhoud aandachtig door voor uw persoonlijke veiligheid en die van het systeem, en voor optimale productprestaties, voordat u dit product gebruikt of eraan gaat werken.

Productondersteuning
Emerson biedt verschillende manieren om uw productondersteuningsteam te bereiken om de antwoorden te krijgen die u nodig hebt, wanneer u ze nodig hebt:

Telefoon
Gratis nummer 800.833.8314 (VS en Canada)
+1.512.832.3774 (Latijns-Amerika)
+63.2 702.1111 (Azië-Pacific, Europa en het Midden-Oosten)
E-mail Guardian. GSC@Emerson.com
Web http://www.emerson.com/en-us/contact-us
Ga naar http://www.emerson.com/technicalsupport om gratis nummers voor specifieke landen te bekijken.

Veiligheidsberichten
Instructies in deze handleiding kunnen speciale voorzorgsmaatregelen vereisen om de veiligheid te waarborgen van het personeel dat de handelingen uitvoert.
De AMS Wireless Vibration Monitor voldoet aan deel 15 van de FCC-regels. De werking is onderhevig aan de volgende voorwaarden:
Dit apparaat mag geen schadelijke interferentie veroorzaken, dit apparaat moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.
Dit apparaat moet zo worden geïnstalleerd dat een minimale afstand van 20 cm tot alle personen is gewaarborgd.
Raadpleeg de volgende veiligheidsberichten voordat u een handeling uitvoert die wordt voorafgegaan door het waarschuwingssymbool:

Het niet opvolgen van deze richtlijnen kan leiden tot de dood of ernstig letsel. Alleen gekwalificeerd personeel mag de AMS Wireless Vibration Monitor installeren. Explosies kunnen leiden tot de dood of ernstig letsel:

• Voordat u een Field Communicator in een explosieve omgeving aansluit, moet u ervoor zorgen dat de instrumenten zijn geïnstalleerd in overeenstemming met de toepasselijke bedradingspraktijken in het veld.
• Controleer of de bedrijfsomgeving van de AMS Wireless Vibration Monitor overeenkomt met de juiste certificeringen voor gevaarlijke locaties.

Symbolen
De volgende symbolen worden overal gebruikt:

Opmerking
Een opmerking bevat speciale opmerkingen of instructies.

Dit symbool markeert bewerkingen die kunnen leiden tot storingen of onjuiste metingen, maar het apparaat niet beschadigen.

Dit symbool geeft handelingen aan die kunnen leiden tot materiële schade of persoonlijk letsel.

Dit symbool waarschuwt u voor handelingen die kunnen leiden tot uiterst ernstige gevolgen voor apparatuur en/of personeel.
De symbolen op het apparaat betekenen dat aan het volgende wordt voldaan:

	Oekraïne Beperking van gevaarlijke stoffen (RoHS)
	Keurmerk conformiteit regelgeving Australië
	China Beperking van gevaarlijke stoffen (RoHS)
	Lithium-ioncel recyclebaar
	De documentatie moet volledig zijn gelezen en begrepen voordat het apparaat wordt geïnstalleerd en in gebruik genomen. Neem alle veiligheidsinstructies in dit document in acht.
	Richtlijn afgedankte elektrische en elektronische apparatuur

Overwegingen
Algemeen
Elektrische trillingssensoren, zoals versnellingsmeters, produceren signalen op laag niveau die evenredig zijn met hun gemeten trilling. Met een eenvoudige HART-configuratie zet de monitor het sensorgegeven op laag niveau om in een draadloos signaal.

Inbedrijfstelling
De monitor kan voor of na de installatie in bedrijf worden gesteld. U kunt het op de werkbank in bedrijf stellen om een juiste werking te garanderen en vertrouwd te raken met de functies.
De AMS Wireless Vibration Monitor wordt van stroom voorzien zodra de batterij is geplaatst.

Installatie
Zorg bij het kiezen van een installatielocatie en -positie voor voldoende toegang tot de monitor. Het apparaat moet verticaal worden gemonteerd, loodrecht op de as en op de lagerkast. Horizontale montage is ook een optie.

Batterij
De AMS Wireless Vibration Monitor gebruikt een standaard Tadiran TL-4920/VE-batterij.
De batterij wordt meegeleverd met het apparaat, maar is niet aangesloten wanneer het apparaat wordt verzonden. U moet de batterij aansluiten voordat u het apparaat configureert en installeert.

Retourzending van materialen

Mogelijk moet u het apparaat naar een Emerson Product Service Center verzenden voor retourzending of vervanging in geval van garantieproblemen. Neem voordat u het verzendt contact op met Emerson Product Support om een Return Materials Authorization (RMA)-nummer te verkrijgen en aanvullende instructies te ontvangen. Contactgegevens Emerson Product Support:
Telefoon
Gratis nummer 800.833.8314 (VS en Canada)
+1.512.832.3774 (Latijns-Amerika)
+63.2 702.1111 (Azië-Pacific, Europa en het Midden-Oosten)
E-mail Guardian. GSC@Emerson.com
Web http://www.emerson.com/en-us/contact-us
Opmerking
Als de monitor is blootgesteld aan gevaarlijke stoffen, moet een veiligheidsinformatieblad (VIB) bij de geretourneerde materialen worden gevoegd. Een VIB is wettelijk verplicht beschikbaar te zijn voor personen die zijn blootgesteld aan specifieke gevaarlijke stoffen.

Verzendoverwegingen voor draadloze producten (lithiumbatterijen)

• De eenheid is naar u verzonden met de batterij erin, maar losgekoppeld.
  Sluit de batterij aan voor een goede werking.
• Primaire lithiumbatterijen zijn gereguleerd in transport door het Amerikaanse ministerie van Transport en vallen ook onder IATA
  (International Air Transport Association), ICAO (International Civil Aviation Organization) en ADR (European Ground Transportation of Dangerous Goods).
• Het is de verantwoordelijkheid van de verzender om ervoor te zorgen dat aan deze of andere lokale eisen wordt voldaan. Raadpleeg de huidige voorschriften en vereisten voordat u gaat verzenden.

Installatie

Voorbereidingen voor installatie
Tenzij de AMS Wireless Vibration Monitor vooraf geconfigureerd is aangeschaft, moet deze worden geconfigureerd voordat hij wordt geïnstalleerd in de faciliteit of op de meetlocatie.

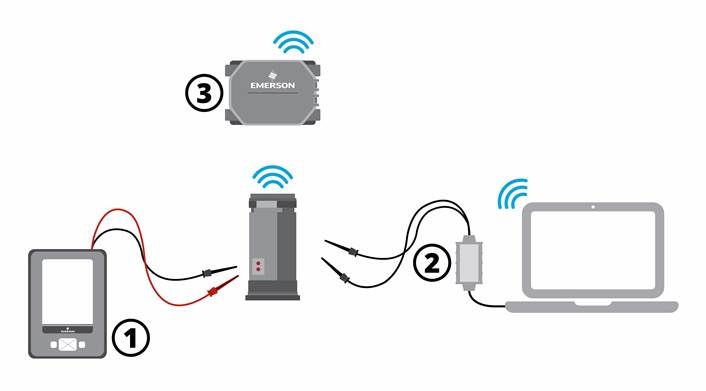

Er zijn drie mogelijke instellingen om het apparaat te configureren:

1. Sluit het apparaat aan op een veldcommunicator en configureer het apparaat met de veldcommunicator.
   Opmerking
   Deze opstelling wordt aanbevolen als u zich in een gevaarlijke omgeving bevindt.
2. Sluit het apparaat via een HART-modem aan op een computer en configureer het apparaat met behulp van AMS Device Manager.
   Opmerking
   Een HART-modem moet apart worden aangeschaft.
3. Sluit het apparaat via een draadloze gateway aan op een computer en configureer het apparaat met behulp van AMS Device Manager.
   Opmerking
   Deze opstelling wordt aanbevolen voor standaard apparaatconfiguratie.

De batterij aansluiten
De AMS Wireless Vibration Monitor wordt geleverd met de batterij losgekoppeld van het apparaat om te voldoen aan de veiligheidseisen. U moet de batterij aansluiten voordat u het apparaat kunt configureren. Verwijder de batterij na de configuratie om te voorkomen dat deze leeg raakt.

Procedure

1. Gebruik uw handen om de blauwe kap los te schroeven en te verwijderen. Hierdoor komen de HART-poorten vrij.
   Gebruik een inbussleutel of een kleine schroevendraaier en steek deze door het oriëntatiegat om als hefboom te gebruiken bij het losdraaien van de kap.

   Wees voorzichtig bij het verwijderen van de kap met uw blote handen.
2. Verwijder de batterij met het treklipje.

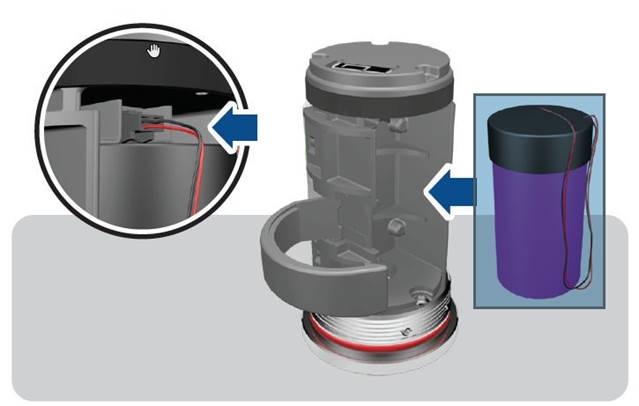

3. Zoek de batterijconnector en steek deze in de aansluiting op het apparaat, zoals afgebeeld.

4. Plaats de batterij terug. Steek de draden tegen de batterij en vergrendel ze op hun plaats.
5. Gebruik een zachte synthetische borstel (zoals nylon) om de O-ring en de interne oppervlakken van de kap te ontdoen van vuil.
6. Plaats de kap terug en draai hem vast.
   Opmerking
   Om te voorkomen dat de batterij leeg raakt, koppelt u deze los wanneer het apparaat niet in gebruik is. Als u het apparaat en het netwerk hebt geconfigureerd, maar nog niet klaar bent om het in gebruik te nemen, verwijdert u de batterij om de levensduur te verlengen. Sluit de batterij weer aan wanneer u klaar bent om het apparaat te installeren.

Apparaatbehandeling
Voordat u met het installatieproces begint:
Zorg ervoor dat de draadloze gateway is geïnstalleerd en correct functioneert voordat u de AMS Wireless Vibration Monitor of andere draadloze apparaten activeert. Schakel draadloze apparaten in op volgorde van nabijheid van de gateway, beginnend met de dichtstbijzijnde. Dit resulteert in een eenvoudigere en snellere netwerkinstallatie.
Opmerking
Het apparaat vereist een standaard montageplaats van 1/4-28 inch.

Laat de apparaatbehuizing niet vallen, bewerk hem niet met een hamer en oefen er geen stoten op uit voor, tijdens of na de installatie.

Wanneer u het apparaat in gevaarlijke omgevingen installeert, moet u ervoor zorgen dat het apparaat is geaard op de machinebehuizing.

Als de apparatuur wordt gebruikt op een manier die niet door de fabrikant is gespecificeerd of in strijd is met de instructies in deze handleiding, kan de bescherming die de apparatuur biedt, worden aangetast.

Montagegereedschap en -materialen
De volgende materialen en gereedschappen zijn nodig om de monitor op de gewenste locatie te monteren.

Montagegereedschap

• Boor
• Puntfrees- of vingerfreestool

De puntfreestool kan op een standaard elektrische boor worden bevestigd en biedt een bewerkt oppervlak dat minstens 1,1 keer groter is dan de diameter van de sensor. De puntfreestool boort ook een geleidegat dat vervolgens kan worden getapt voor een sensor met boutmontage.
U kunt de puntfreestool bij Emerson aanschaffen (MHM P/N 88101), of u kunt een puntfreestool met vergelijkbare eigenschappen gebruiken. Neem contact op met uw lokale vertegenwoordiger voor hulp.

Bevestigingsgereedschap en -materialen

• 1/4-28"-tappen en tapkruk
• 1/8" inbussleutel
• 3/16" kogelvormige inbussleutel
• Draadborstel
• Door de fabriek goedgekeurde reiniger/ontvetter
• Door de fabriek goedgekeurde semi-permanente schroefdraadborgmiddel (bijv. Loctite)
  Voor epoxymontage hebt u ook het volgende nodig:
• 2-componenten epoxy
• A212-montagepads
• (Optioneel) Slijpmachine – om een voldoende vlak montageoppervlak te creëren
  Voor montage op motorvin hebt u ook het volgende nodig:
• Motorvinmontagesonde
• Epoxy

Montagemechanismen
Het apparaat kan worden gemonteerd met behulp van een van de onderstaande mechanismen. Boutmontage heeft de voorkeur. De bevestigingen worden vermeld op basis van onze aanbeveling. Tijdelijke montage moet een laatste redmiddel zijn.

• Boutmontage (aanbevolen)
• Epoxymontage (alternatief)
• Triaxiale snelle verbinding
• Montage op motorvin
• Tijdelijke montage

Boutmontage (aanbevolen)
Vereisten
De montagelocatie moet een vlak oppervlak van minstens 27,94 mm (1,1 inch) in diameter en een kastdikte van meer dan 10,2 mm (0,4 inch) bieden. Als dit niet mogelijk is, gebruikt u in plaats daarvan de epoxymontagemethode.
Boutmontage biedt een hogere betrouwbaarheid, een verbeterde frequentierespons en een verhoogde signaalgevoeligheid.

Overschrijd het gespecificeerde aanhaalmoment niet bij het vastdraaien van een apparaat met boutmontage. Als u het apparaat te strak aandraait, wordt het detectie-element beschadigd en vervalt de fabrieksgarantie.

Procedure

1. Bereid de puntfrees- of vingerfreestool voor door de boordiepte in te stellen op minimaal 8,255 mm (0,325 inch).
2. Reinig en ontvet het oppervlak met een draadborstel en een door de fabriek goedgekeurde reiniger.
3. Houd de puntfrees- en vingerfreestool loodrecht op het machineoppervlak en boor in de montagelocatie totdat het oppervlak glad aanvoelt en geen merkbare onregelmatigheden vertoont. Dit kan vereisen dat de puntfreestool maar liefst 1,016 mm (0,04 inch) of meer van het oppervlak verwijdert.
   Opmerking
   Als de puntfrees niet aan alle zijden uniform is, geeft dit aan dat de puntfreestool niet loodrecht op het montageoppervlak staat en dat het resulterende oppervlak het niet mogelijk maakt de sensor correct te monteren.
4. Tap met een 1/4-28 inch tapset een geleidegat tot een minimale diepte van 6,35 mm (0,25 inch).

Epoxymontage (alternatief)
Als het niet praktisch is om in de machinebehuizing te boren, is de epoxymontagemethode acceptabel.

Bij installatie in een gevaarlijke omgeving moeten alle inspanningen worden geleverd om ervoor te zorgen dat het apparaat is geaard op de machinebehuizing.
Opmerking
Neem contact op met de technische ondersteuning voor meer informatie over epoxygebruik en aardingsmethoden.

Procedure

1. Als het oppervlak van de apparatuur een kromtestraal heeft van minder dan 4 inch (100 mm), slijp dan een plat oppervlak met een diameter van ongeveer 0,5 inch (12,7 mm).
2. Reinig en ontvet het oppervlak met een draadborstel en een door de fabriek goedgekeurd reinigingsmiddel.
3. Gebruik een tweecomponenten epoxy (zoals Emerson P/N A92106), spuit de activator op het montageoppervlak. Breng een lichte laag epoxy aan op het oppervlak van de montagepad en houd deze gedurende één minuut stevig tegen het machinale spotface-oppervlak.
   Opmerking
   Als de lijm niet binnen 1 minuut uithardt, geeft dit aan dat er te veel epoxy is aangebracht of dat het montageoppervlak niet goed is voorbereid. Herhaal stap 2–3.
4. Zorg ervoor dat de montagepad / basis van het apparaat is geaard op de machinebehuizing. Gebruik een tweedelige geleidende epoxy (zoals Loctite Ablestik 2902) en maak een rand die de montagepad met de machinebehuizing verbindt.
5. Gebruik een multimeter om de geleiding tussen de montagepad en het machineoppervlak te controleren.

Triaxiale snelle verbinding
Gebruik deze montage in scenario's waarin de monitor van de machine moet worden verwijderd, maar u ook een meer permanent type installatie nodig hebt. Dit montagemechanisme heeft twee componenten: de houder die aan het apparaat wordt bevestigd en de basis die aan de machine wordt bevestigd. De basis zelf is verkrijgbaar in twee opties: gemonteerd met epoxy of gemonteerd met een bout.

Procedure

1. Zoek de juiste locatie voor de basis. Zorg ervoor dat de inkeping van de basis is georiënteerd op de X- of de Y-as van het apparaat.
2. Installeer het apparaat op de houder en oriënteer de hele samenstelling samen.
3. Installeer de basis op de machine met behulp van boutmontage (voorkeur) of epoxymontage (alternatief).
4. Lijn de inkeping op de houder uit met de inkeping op de basis en draai een kwartslag. Het zal elke keer op dezelfde plaats vergrendelen.

Montage op motorribben
Procedure

1. Bereid de koelribben op de motor voor op montage door verf of vuil tussen de koelribben weg te schrapen of te slijpen.
2. Reinig het montagegebied met een spuitontvetter die geen dunne, smerende residu achterlaat.
3. Meng de lijm.
4. Breng lijm aan op de zijkanten en de onderkant van het sondegedeelte van de motorribmontagesonde/pad (het gebied is ruw gemaakt om het hechtingsgebied te vergroten).
5. Plaats de motorribmontagesonde/pad tussen de motorribben op de gewenste locatie.
   • De juiste selectie van de motorribmontage is belangrijk. De sonde moet tussen de motorribben passen en de onderkant van de sonde moet contact maken met de motorbehuizing.
   • Voor motoren met een ruimte van meer dan ½" tussen elke rib zijn motorribmontagesondes met een dikte van ½" beschikbaar en verminderen ze de benodigde hoeveelheid lijm.
6. Druk de motorribmontagesonde/pad stevig op zijn plaats en zorg ervoor dat de onderkant van de motorribmontagesonde/pad de motorbehuizing raakt (dit contactgebied is waar de trilling van de motor naar de sensor wordt overgebracht).
   • De punt van de motorribmontagesonde/pad moet zo vlak mogelijk tegen de motorbehuizing liggen.
   • De motorribmontagesonde/pad mag niet op de bovenkant van de ribben rusten – als dit wel het geval is, is de onderkant van de sonde mogelijk niet in direct contact met de motorbehuizing.
7. Gebruik een spatel om eventuele epoxy die is verplaatst uit het montagegebied bij het plaatsen van de ribmontagesonde/pad om te leiden.
8. Vul eventuele resterende holtes op met de lijm om ervoor te zorgen dat de motorribmontage op zijn plaats wordt bevestigd.
9. Laat de lijm volledig uitharden voordat u de sensor installeert.

Tijdelijke montage
Tijdelijke montage kan nodig zijn om veldtests uit te voeren. Hierdoor kan de locatie en oriëntatie van elke sensor worden getest om de best mogelijke dekking te krijgen. Een magnetische montage is in dit geval de beste oplossing. Zodra de optimale locatie is bepaald, moet het apparaat permanent worden gemonteerd met behulp van een van de bovenstaande methoden.

De aanbevolen magneten hebben een trekkracht van 40lb-60lb en zijn erg sterk. Wees voorzichtig bij het werken met meerdere eenheden of in de buurt van metalen constructies.

Procedure

1. Bereid het oppervlak voor. Gebruik een doek of draadborstel om los vuil, vet, vuil of roest te verwijderen.
2. Bevestig het apparaat op de magnetische basis met een schroefdraadgat van ¼"-28.
3. Plaats de magnetische basis op een ferromagnetisch oppervlak en zorg ervoor dat het apparaat correct is georiënteerd.
4. Controleer of het apparaat correct en stevig is bevestigd. Beweeg het apparaat met uw hand. Het mag niet wiebelen of draaien.

Monteer het apparaat
Vereisten
Bereid het oppervlak voor volgens uw montagemethode. De montagelocatie is het machineoppervlak bij gebruik van boutmontage en de montagepad bij gebruik van epoxymontage. De montagelocatie moet worden voorbereid volgens de beste praktijken.

Procedure

1. Om het apparaat met een bout te monteren (aanbevolen), bereidt u het machineoppervlak voor met een spotface-gereedschap. Boor en tap vervolgens een ¼-28" gat van 0,25" (6,35 mm) diep. Als alternatief kan een montagepad met ¼-28" schroefdraad op zijn plaats worden gelijmd met epoxy.
2. Schroef het apparaat losjes in het schroefdraadgat met de afdekking nog op het apparaat. Draai niet vast.
3. Schroef het apparaat met de hand losjes in de montagelocatie.
4. Verwijder de afdekking en de batterij.

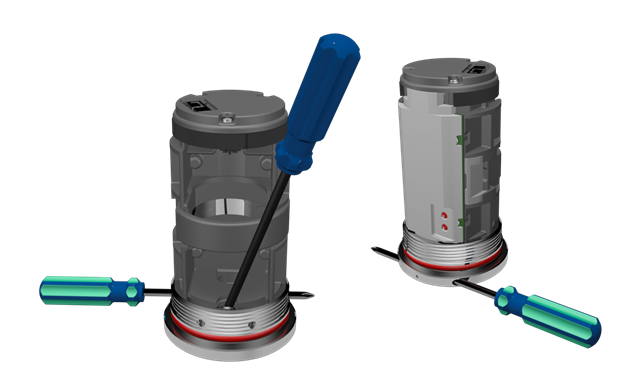

5. Stel het apparaat in de juiste oriëntatie in. Steek een kleine schroevendraaier door het geleidegat in de basis van de eenheid (hieronder weergegeven) en gebruik dit om het apparaat in de gewenste oriëntatie te houden.

   Zorg ervoor dat uw vlakken in de juiste richting staan. Het Z-vlak moet verticaal zijn. De oriëntatie van de X- en Y-as is afhankelijk van hoe u uw apparaat hebt geconfigureerd.
   Om ervoor te zorgen dat uw X- en Y-as op hun plaats blijven, gebruikt u een inbussleutel of een kleine schroevendraaier terwijl u het apparaat vastdraait om ervoor te zorgen dat alles in de juiste positie blijft. U kunt het apparaat ook vasthouden terwijl u het vastdraait.
6. Terwijl u de apparaatoriëntatie handhaaft, gebruikt u een 3/16" kogelkop om de borgschroef in het midden van de basis (hierboven weergegeven) vast te draaien tot 2-5 ft-lb.
   De bevestigingsschroef moet stevig maar voorzichtig worden vastgedraaid om te voorkomen dat de bevestigingsschroefdraad wordt gestript, meestal 1/8 slag na vinger vast voor staal en iets minder voor aluminium of messing. Voor hoogfrequente toepassingen boven 7 kHz en alle PeakVue-metingen moet een siliconenvet van goede kwaliteit (Dow #4) worden gebruikt als koppelingsmiddel op de bevestigingsring aan de onderkant van het apparaat. Er is slechts een kleine hoeveelheid nodig.
7. Plaats en sluit de batterij aan.
8. Monteer de afdekking en draai deze vast. Draai de afdekking helemaal vast totdat de onderkant van de afdekking de basis raakt.
   Zorg ervoor dat de basis niet draait tijdens het vastdraaien van de afdekking. Het draaien van de basis veroorzaakt een verkeerde uitlijning van de meetrichtingen.
   Zorg er altijd voor dat de afdichting goed is bij het vastschroeven van de afdekking. De afdekking moet helemaal tot aan de basis worden vastgedraaid om het apparaat waterdicht en vrij van de elementen te houden.

De batterij vervangen
De batterij die bij het apparaat wordt geleverd, is vervangbaar. De batterij kan minimaal 3 jaar tot maximaal 5 jaar meegaan zonder dat deze hoeft te worden vervangen of opgeladen, indien gebruikt bij kamertemperatuur tijdens het verzamelen en rapporteren met standaard verzamelparameters.
Opmerking
Hoewel het apparaat is goedgekeurd voor batterijvervanging op gevaarlijke locaties, dient u altijd contact op te nemen met uw plaatselijke veiligheidsfunctionaris voordat u de batterij op een gevaarlijke locatie vervangt.

Procedure

1. Houd de metalen basis vast met een inbussleutel.
2. Schroef de apparaatdeksel los en verwijder deze vervolgens.
3. Maak de vergrendeling los en trek vervolgens voorzichtig aan het batterijlipje om de batterij uit het compartiment te halen.
4. Gebruik uw vinger om de onderste vergrendeling op de batterijaansluiting los te maken door het lipje omhoog te tillen en trek er vervolgens voorzichtig aan totdat de connector is losgekoppeld.
5. Steek de batterijdraad in de connector en plaats de draad zo dat deze wordt vastgehouden door de batterijklem.
6. Plaats de batterij in het compartiment.
7. Klik de batterijklem weer op zijn plaats om de batterij en de draad vast te zetten.
8. Monteer de deksel en draai deze vast. Draai de deksel helemaal naar beneden vast totdat de onderkant van de deksel de basis raakt.
   Zorg ervoor dat de basis niet draait tijdens het vastdraaien van de deksel. Het draaien van de basis veroorzaakt een verkeerde uitlijning van de meetrichtingen.
   Zorg altijd voor een goede afdichting bij het vastschroeven van de deksel. De deksel moet helemaal naar beneden op de basis worden vastgedraaid om het apparaat waterdicht en vrij van de elementen te houden.

Reinig het apparaat
Gebruik een zachte doek of papieren handdoek om overtollig vuil weg te vegen.
Gebruik indien nodig een doek die is bevochtigd met een mengsel van water en een mild reinigingsmiddel (vergelijkbaar met het reinigen van huishoudelijke vaat).
Gebruik geen oplosmiddelen om het apparaat te reinigen.

Specificaties

Functionele specificaties

Fysieke specificaties
Batterij
Tabel 3-1: Tadiran lithiumbatterijen model TL-4920/VE

Field Communicator-aansluitingen

• HART-poorten
• Clips bevestigd aan de HART-poorten

Montage
Montagegereedschap en -materiaal zijn afhankelijk van het montagemechanisme.
De schroefdraad van de montageschroef is 1/4 - 28

Gewicht
0,697 lb (315 g)

Behuizingsclassificaties
Behuizing is NEMA 4X en IP66

Prestatiespecificaties
Temperatuurlimieten
Het apparaat is geschikt voor gebruik in het bereik van -40 tot +85C.

Tabel 3-2: Temperatuurlimieten

Radiospecificaties

Productcertificeringen

Opmerking
Raadpleeg voor specifieke apparaatcertificeringen altijd het producttypeplaatje en de markeringen op het apparaat.

Goedgekeurde productielocaties
Emerson
835 Innovation Drive
Knoxville, TN 37932 USA T: +1 865-675-2400
Emerson
10 Pandan Crescent, #03-06 UE Tech Park
Singapore 128466
T: + 65-6777-8211
Benchmark Electronics (Thailand) Plc.
109 moo.4, Chaimongkol, Muang, Nakorn Ratchasima
Thailand 30000
T: +66 44-233-800

9530 Goedkeuringen en certificeringen

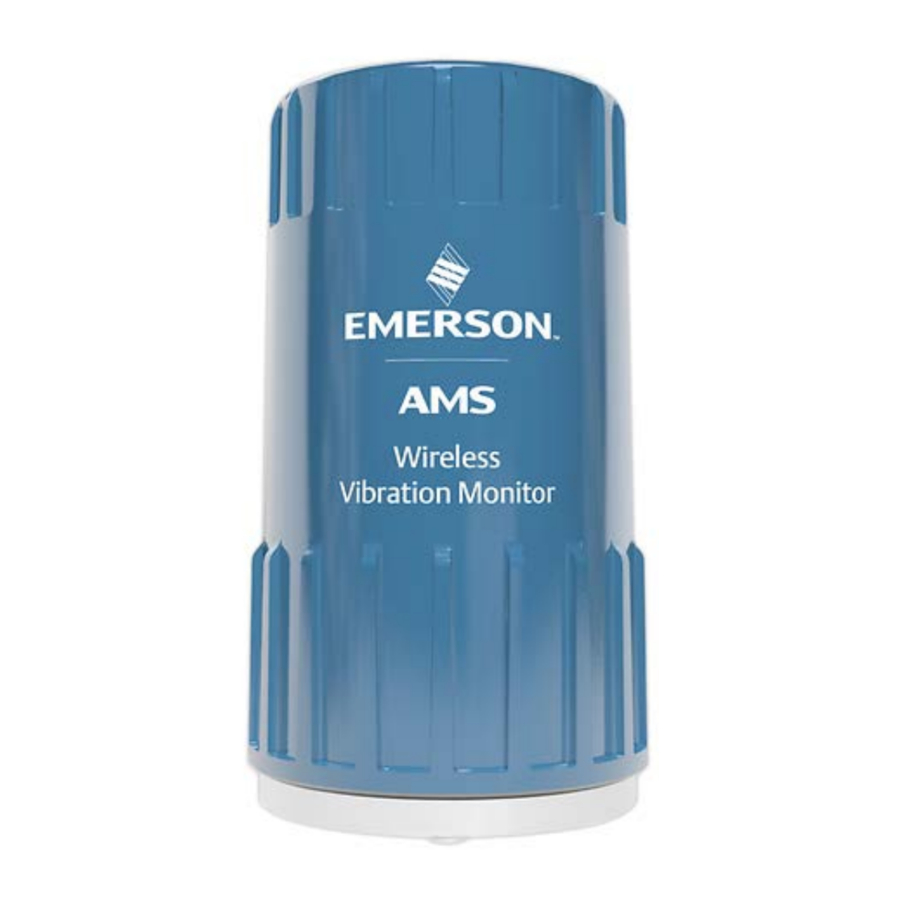

De AMS Wireless Vibration Monitor heeft een aantal certificeringen en goedkeuringen, waaronder CE, FCC, ISED, RED, CSA en ATEX. Zie http://www.emerson.com/AMSVibrationMonitor voor een volledige lijst met productcertificeringen.

Goedkeuringen en certificeringen

Europese richtlijn informatie - CE-conformiteit
ATEX (2014/34/EU)	Deze apparatuur voldoet aan de ATEX-richtlijn. Toepasselijke normen zijn EN IEC 60079-0 en EN 60079-11.
	Certificering nr. CSANe 20ATEX2042X
	II 1 GD Ex ia IIC T4 Ga Ex ia IIIC T135°C Da -40°C < Tamb < +85°C
Elektromagnetische compatibiliteit (EMC) 2014/30/EU	Getest volgens de EN61326-1 specificaties en IEC 61326-1.
RED (2014/53/EU)	Deze apparatuur is in overeenstemming met de Radio and Equipment Directive (RED).
RoHS2 (2011/65/EU)	Product voldoet aan de RoHS-richtlijn.
WEEE (2012/19/EU)	Product voldoet aan de WEEE-richtlijn.

Noord-Amerikaanse certificeringen
CSA	Deze apparatuur voldoet aan de CSA ordinary location safety directive. Toepasselijke normen: CAN/ CSANo. 61010-1-12, UPD1: 2015, UPD2: 2016, AMD1: 2018 en ANSI/UL 61010-1, 3rd edition (2012), AMD1: 2018.
Canadian Standards Association cCSAus	Certificaatnummer: CSA20CA80026524
	Class I Div. 1 Groups A, B, C, & D, T4 Class II, Div. 1 Groups E, F & G, T135°C Ex ia IIC T4 Ga Ex ia IIIC T135°C Da Class I, Zone 0, AEx ia IIC T4 Ga Zone 20, AEx ia IIIC T135°C Da -40ºC ≤ Ta ≤ +85ºC Type 4X en IP 66
FCC/ISED	Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, overeenkomstig deel 15 van de FCC-regels. NL5-A95030M1 Dit apparaat bevat zender(s)/ontvanger(s) die zijn vrijgesteld van licentie en die voldoen aan de licentievrije RSS(s) van Innovation, Science and Economic Development Canada. Cet appareil contient des émetteurs / récepteurs exemptés de licence qui sont conformes auxRSS exempts de licence d'Innovation, Sciences et Développement économique Canada. 343A-A9530M1

Voorwaarden voor veilig gebruik

1. Mag alleen worden gevoed door een C-formaat lithium primaire cel type TL-4920/VE vervaardigd door Tadiran of Emerson onderdeelnummer A0702PPU.
2. HART Terminal Entity Parameters: Uo = 5.84V, Io = 116mA, Po =169mW, Co = 0.1µF, Lo = 5mH; Ui = 5.27V, Ii = 5mA, Pi = 6.6mW, Ci = 13 µF, Li = 0.022mH
3. Het apparaat kan alleen worden geconfigureerd met behulp van de HART-terminals door 375, 475 of TREX field communicators
4. Onder bepaalde extreme omstandigheden kunnen de niet-metalen onderdelen die in de behuizing van deze apparatuur zijn verwerkt, een ontstekingsniveau van elektrostatische ontlading genereren. Daarom mag de apparatuur niet worden geïnstalleerd op een locatie waar de externe omstandigheden bevorderlijk zijn voor de opbouw van elektrostatische lading op dergelijke oppervlakken. Bovendien mag de apparatuur alleen worden gereinigd met een vochtige doek.
5. Het apparaat moet op een geaard metalen frame worden geïnstalleerd
6. Voor installaties in potentieel explosieve stofatmosferen moet de apparatuur volledig worden beschermd tegen mogelijke mechanische impact.

Opmerking
De batterij mag worden vervangen op gevaarlijke locaties. Vervang de batterij alleen door
Tadiran onderdeelnummer TL-4920/VE of Emerson onderdeelnummer A0702PPU

Opmerking
De markeringen op de monitorbehuizing bepalen of een apparaat geschikt is voor gebruik op een specifieke gevaarlijke locatie. Dit vereist verder dat de monitor wordt bediend in overeenstemming met de installatietekeningen die bij het apparaat zijn geleverd.

1. Er moet op worden gelet om dit apparaat te beschermen tegen impact of slijtage als het zich in een zone 0-omgeving bevindt.
2. Het vervangen van componenten kan de intrinsieke veiligheid aantasten. De batterij kan een potentieel elektrostatisch ontstekingsgevaar opleveren.
3. Wees voorzichtig bij het vervangen van de batterij.

Afgedankte elektrische en elektronische apparatuur
Markering voor afgedankte elektrische en elektronische apparatuur in overeenstemming met artikel II (2) van richtlijn 2012/19/EU (WEEE). De Europese richtlijn 2012/19/EU vereist markering:

• Die van toepassing is op elektrische en elektronische apparatuur die onder bijlage 1 categorie 9 van richtlijn 2012/19/EU valt.
• Die dient om de producent van de apparatuur duidelijk te identificeren en dat de apparatuur na 13 augustus 2005 op de markt is gebracht.
• Dat de doorgekruiste verrijdbare afvalbak de eindgebruiker waarschuwt om deze apparatuur af te voeren via de speciale recyclingprocedure voor elektrische en elektronische apparatuur die van toepassing is in het land van gebruik.
• De getoonde markering is aan het product bevestigd en identificeert het product als vallend binnen het toepassingsgebied van deze richtlijn.

Referenties

• http://www.emerson.com/en-us/contact-us
• http://www.emerson.com/technicalsupport
• http://www.emerson.com/AMSVibrationMonitor

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download EMERSON AMS-handleiding

Beschikbare talen
