Jabra PanaCast 50 Handleiding

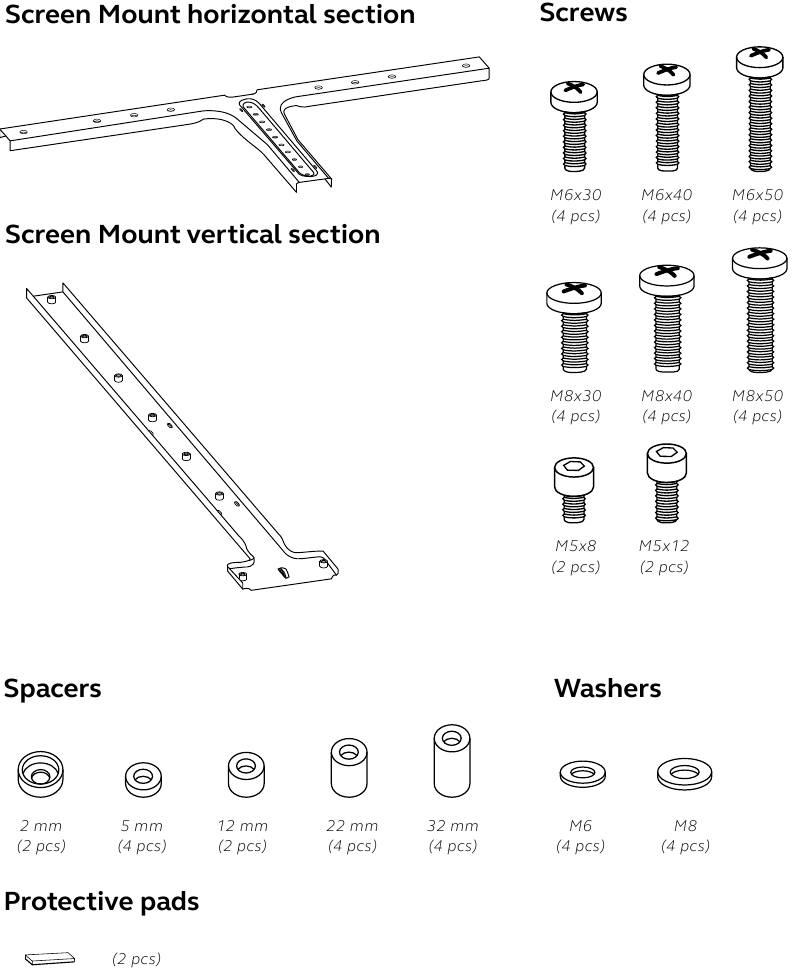

Uitpakken

Benodigde hulpmiddelen (niet meegeleverd)

Installatie

Onder het scherm installeren

1. Als het scherm al aan de muur is bevestigd, verwijder het dan van de muur.

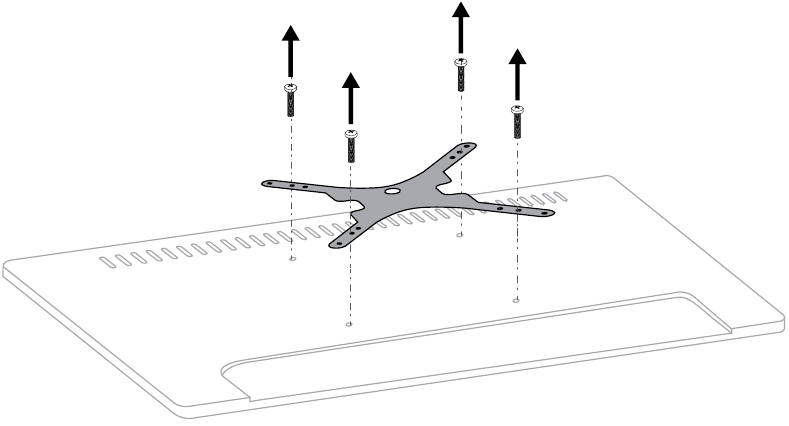

2. Maak de bestaande VESA mount los van uw scherm.

3. Meet de afstand tussen het VESA-montagegat en de onderkant van het scherm. Deze afstand is X.

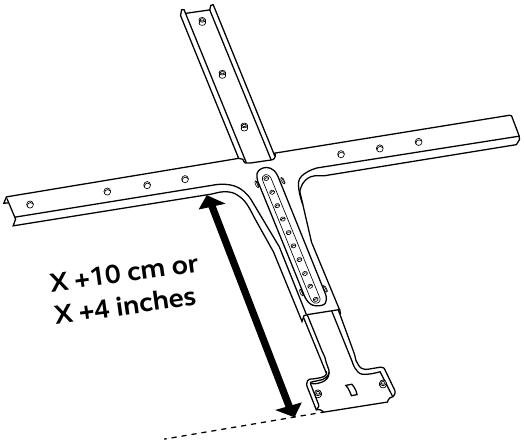

4. Monteer de schermbeugel en zorg ervoor dat de geïllustreerde afstand ongeveer X +10 cm of X +4 inch is.

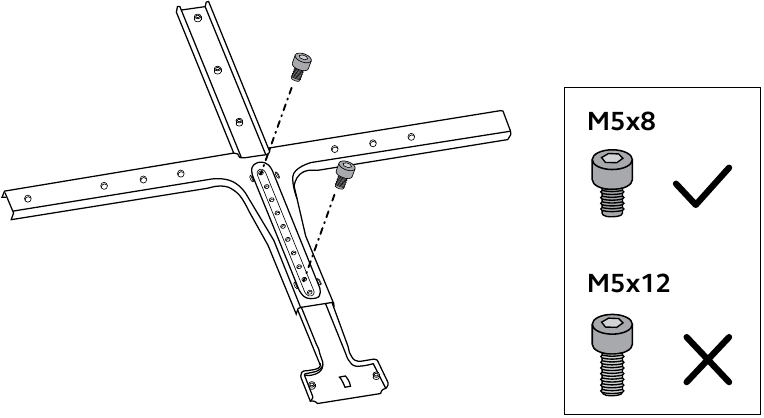

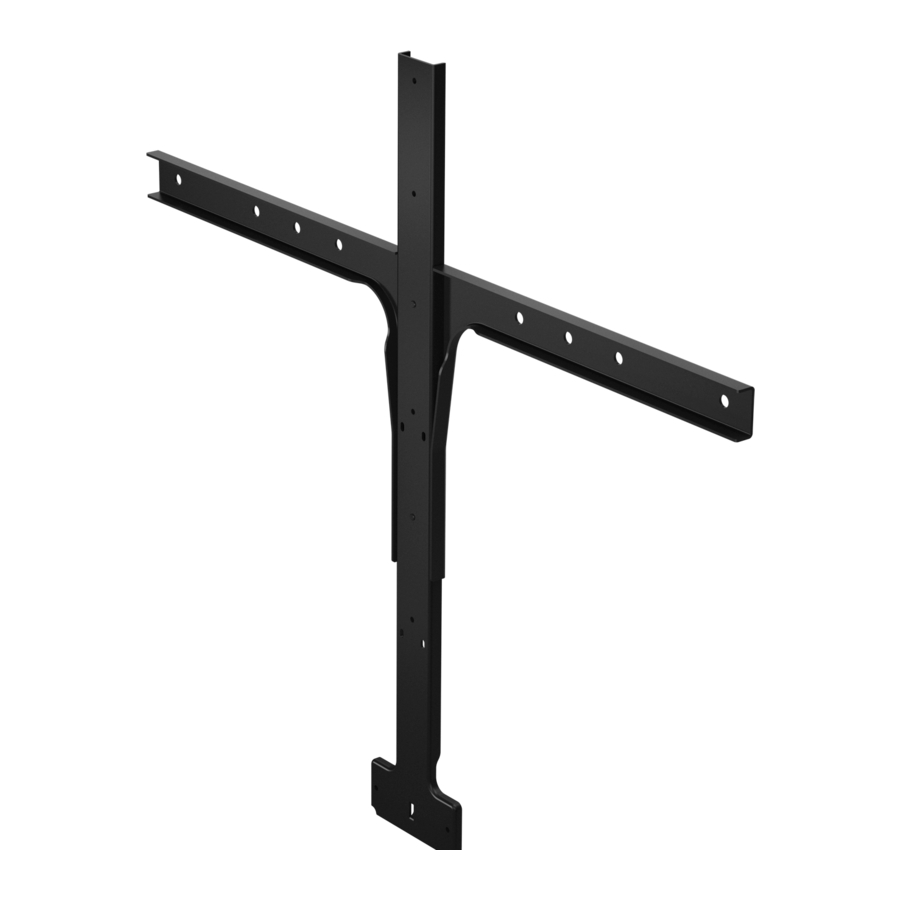

5. Schroef de horizontale en verticale delen aan elkaar met behulp van de meegeleverde M5x8-schroeven en een 4 mm inbussleutel.

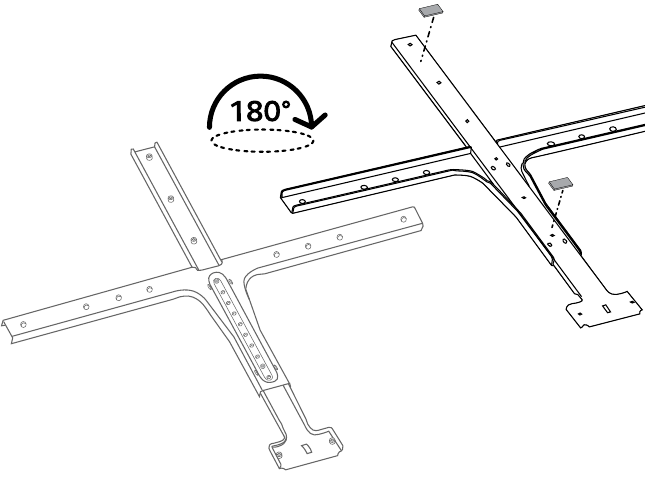

6. Plak de zelfklevende beschermpads aan de achterkant van de schermbeugel.

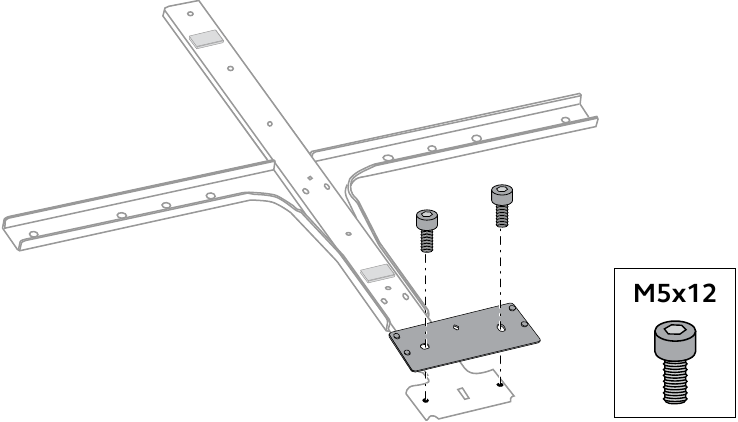

7. Schroef de muurbeugel op de schermbeugel met behulp van de M5x12-schroeven en een 4 mm inbussleutel.

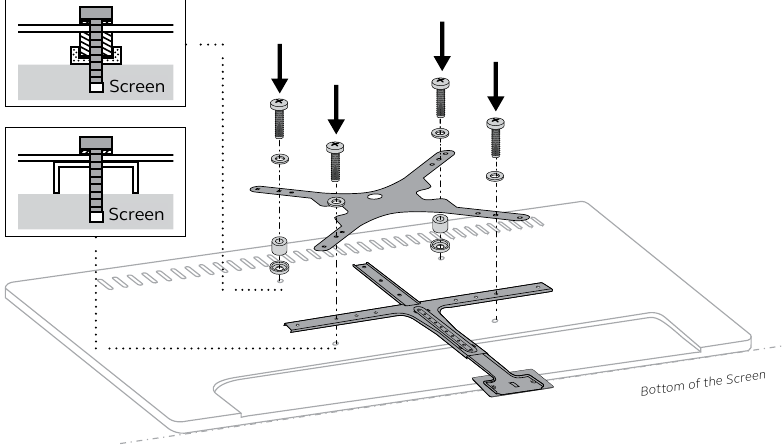

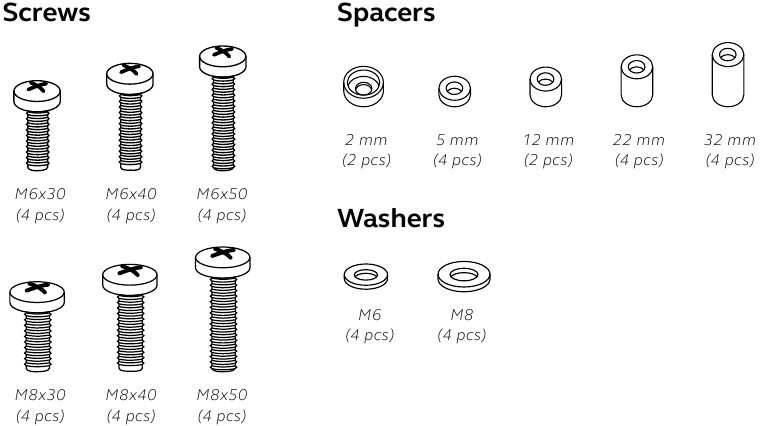

8. Selecteer de schroeven, ringen en afstandhouders die het beste passen bij de contouren van uw scherm.

9. Schroef de schermbeugel en de VESA-beugel (niet meegeleverd) op het scherm, zoals afgebeeld, met behulp van de ideale afstandhouderlengte voor de bovenste schroeven.

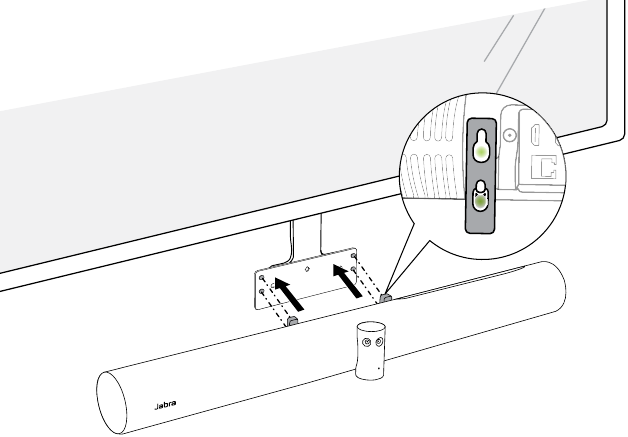

10. Bevestig de videobalk aan de schermbeugel. Schroeven zijn niet nodig.

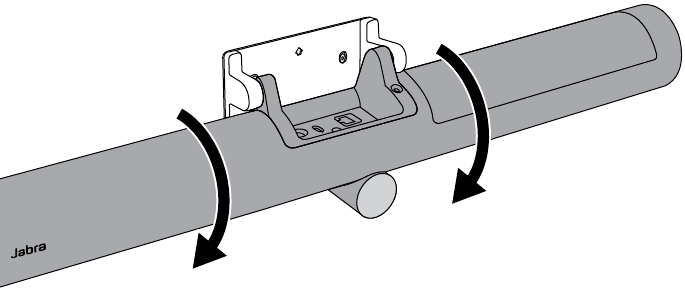

11. Draai de videobalk naar beneden voor gemakkelijke toegang tot de poorten.

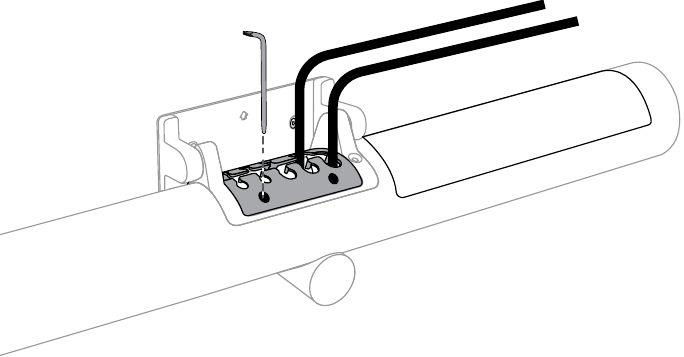

12. Sluit de relevante kabels aan op de videobalk.

13. Schroef de kabelafdekking op de videobalk met behulp van de meegeleverde schroeven.

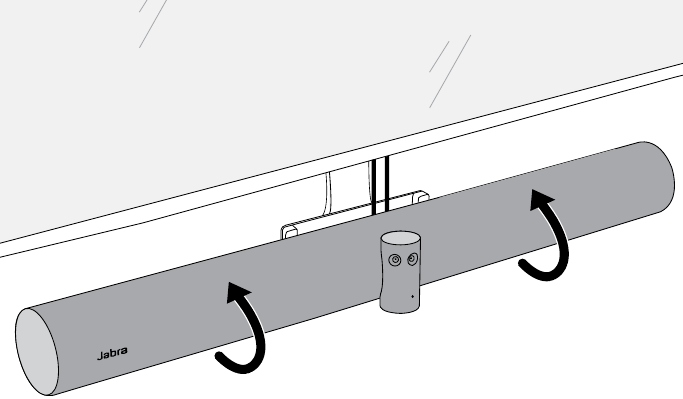

14. Draai de PanaCast 50 in de definitieve positie en kantel de camera zodat deze op ooghoogte wijst.



Boven het scherm installeren

1. Als het scherm al aan de muur is bevestigd, verwijder het dan van de muur.

2. Maak de bestaande VESA mount los van uw scherm.

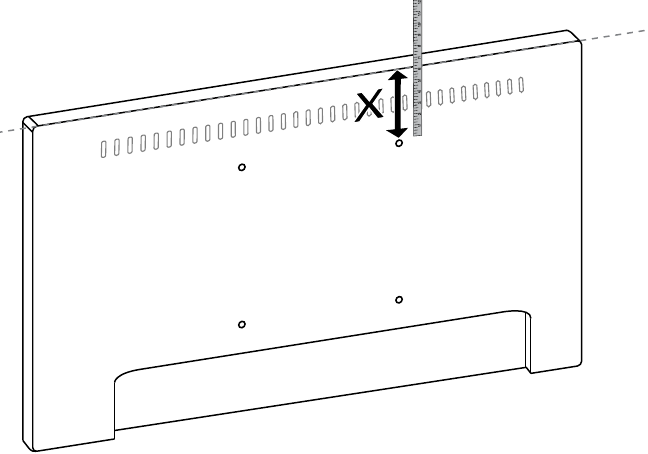

3. Meet de afstand tussen het VESA-montagegat en de bovenkant van het scherm. Deze afstand is X.

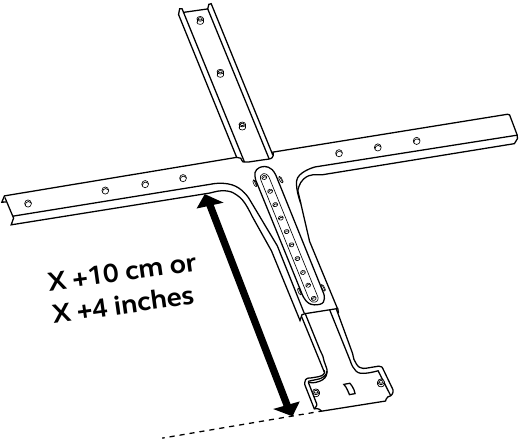

4. Monteer de schermbeugel en zorg ervoor dat de geïllustreerde afstand ongeveer X +10 cm of X +4 inch is.

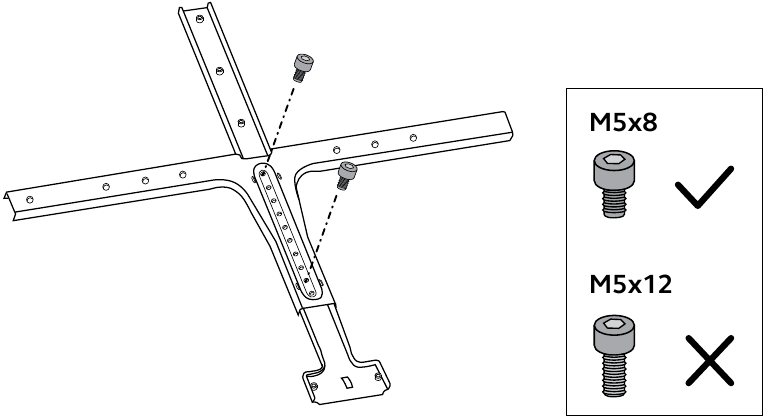

5. Schroef de horizontale en verticale delen aan elkaar met behulp van de meegeleverde M5x8-schroeven en een 4 mm inbussleutel.

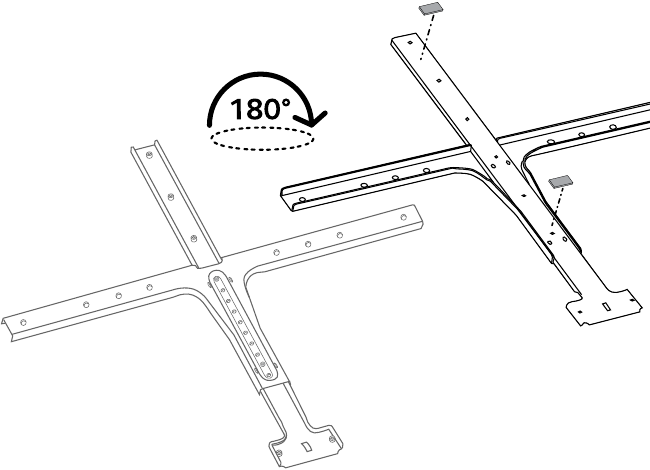

6. Plak de zelfklevende beschermpads aan de achterkant van de schermbeugel.

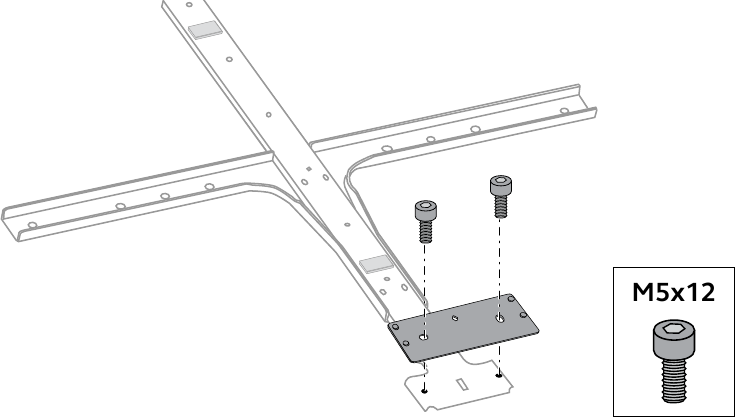

7. Schroef de muurbeugel op de schermbeugel met behulp van de M5x12-schroeven en een 4 mm inbussleutel.

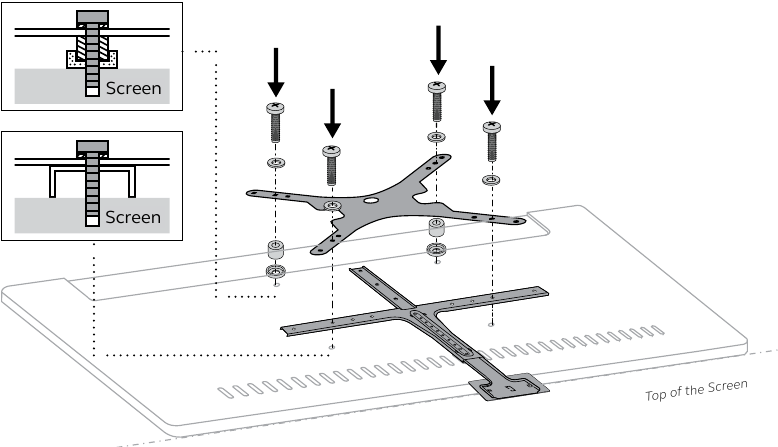

8. Selecteer de schroeven, ringen en afstandhouders die het beste passen bij de contouren van uw scherm.

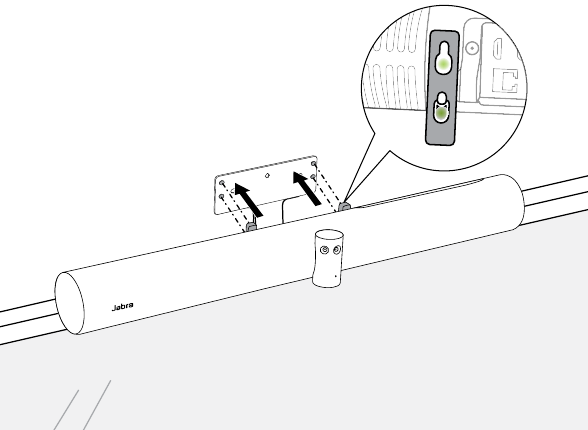

9. Schroef de schermbeugel en de VESA-beugel (niet meegeleverd) op het scherm, zoals afgebeeld, met behulp van de ideale afstandhouderlengte voor de bovenste schroeven.

10. Bevestig de videobalk aan de schermbeugel. Schroeven zijn niet nodig.

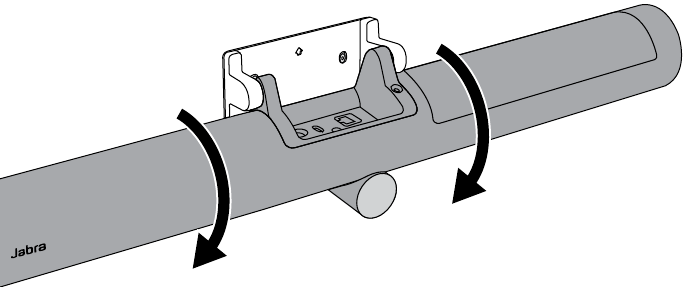

11. Draai de videobalk naar beneden voor gemakkelijke toegang tot de poorten.

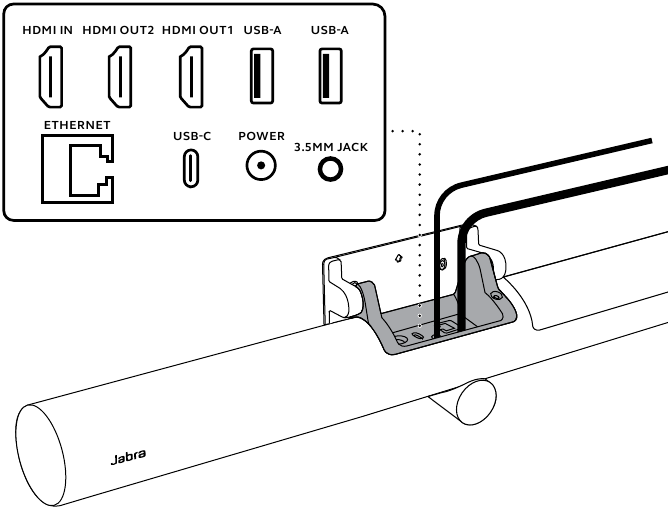

12. Sluit de relevante kabels aan op de videobalk.

13. Schroef de kabelafdekking op de videobalk met behulp van de meegeleverde schroeven.

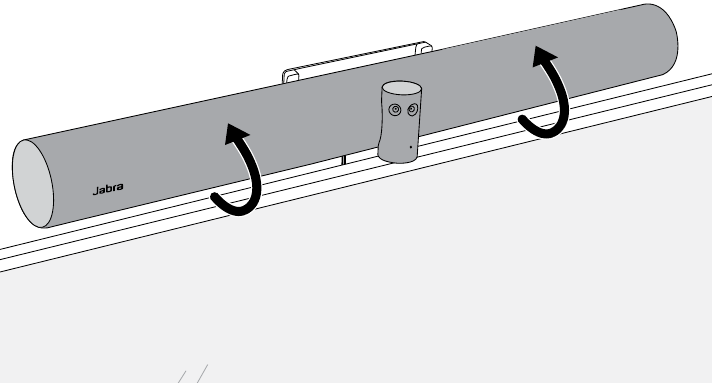

14. Draai de PanaCast 50 in de definitieve positie en kantel de camera zodat deze op ooghoogte wijst.
