nux LOOP CORE STEREO Handleiding

Overzicht

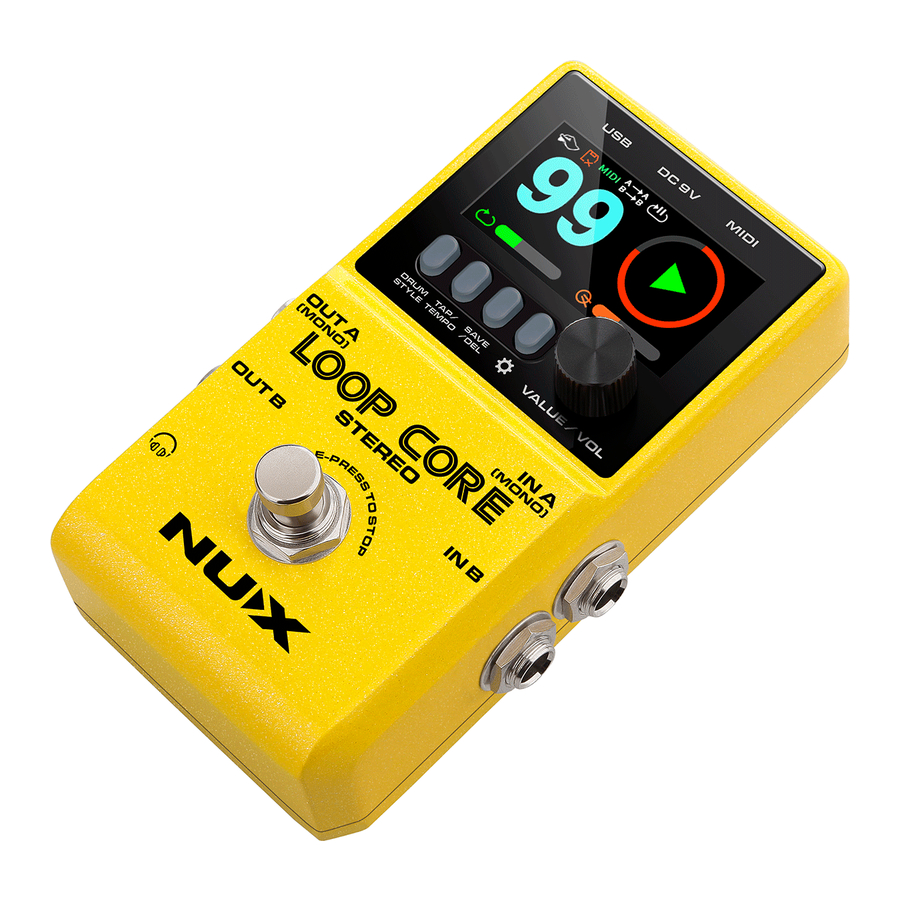

De NUX LOOP CORE STEREO heeft een high-definition kleuren LCD-display, stereo-ingangen/-uitgangen en een MIDI-besturingsingang. Hiermee kun je muziekfrases maken en afspelen als stereo loops! Of je nu oefent, componeert of live optreedt, je zult geïnspireerd raken door dit goed ontworpen loop pedaal!

Functies

• Gloednieuw ontwerp met een high-definition kleuren LCD-display
• Tot 6 uur opnametijd (Stereo)
• 99 Gebruikersgeheugens
• Ingebouwde ritmetracks met 50 patronen Split out voor twee versterkers
• Cab simulatie voor output naar mixer
• Ingebouwde MIDI-besturing
• Sampling Rate: 44.1kHz
• A/D Converter: 24bit
• Signaalverwerking: 32bit floating
• Ingang: Mono/L/R
• Uitgangen: Mono/L/R/Phones

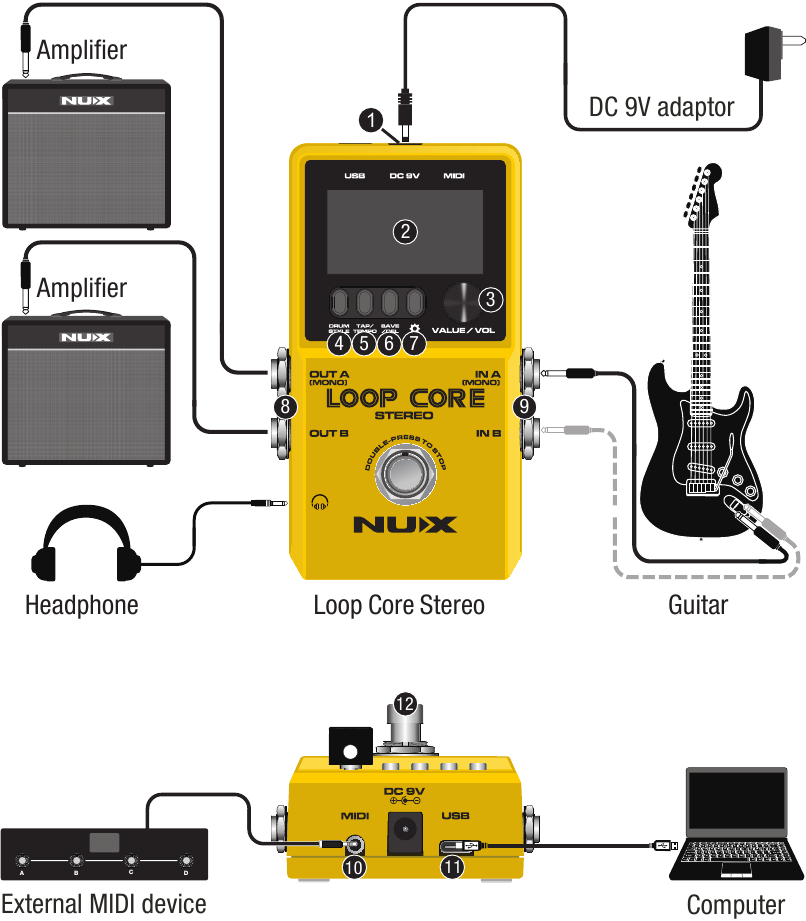

Bedieningspaneel & I/O-aansluitingen

1. Power jack (Voedingsaansluiting)
2. TFT LCD
3. VALUE / VOL knob (WAARDE/VOL-knop)
4. DRUM STYLE button (DRUMSTIJL-knop)
5. TAP / TEMPO button (TAP/TEMPO-knop)
6. SAVE / DEL button (OPSLAAN/VERWIJDEREN-knop)
7. SETTING button (INSTELLING-knop)
8. OUTPUT jacks (UITGANG-aansluitingen)
9. INPUT jacks (INGANG-aansluitingen)
10. MIDI OUT/IN
11. USB port (USB-poort)
12. Footswitch (Voetschakelaar)

Hoe te gebruiken

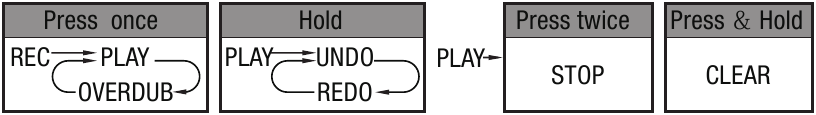

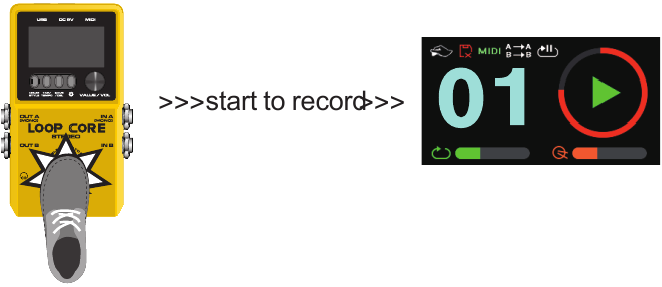

Voetschakelaar

Zet het Loop Core Stereo pedaal aan, draai aan de VALUE knob (WAARDE-knop) om een leeg geheugen te selecteren van 01 ~ 99, daarna kun je op de footswitch (voetschakelaar) drukken om je frasen op te nemen/af te spelen/te dubben. Je kunt ook de footswitch (voetschakelaar) ingedrukt houden om je frasen te UNDO/REDO/CLEAR (ongedaan te maken/opnieuw te doen/te wissen).

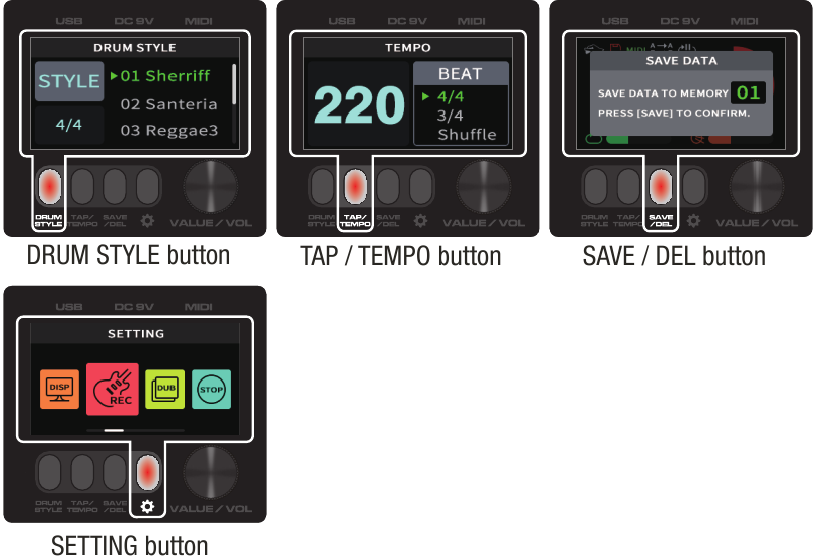

Knoppen & display

	DRUM STYLE button (DRUMSTIJL-knop) Druk erop om de drum AAN/UIT te zetten. Houd hem ingedrukt om de drumstijl te selecteren.
	TAP / TEMPO button (TAP/TEMPO-knop) Druk erop om te TAP. Houd hem ingedrukt om het tempo aan te passen.
	SAVE / DEL button (OPSLAAN/VERWIJDEREN-knop) Druk erop om de huidige frasen op te slaan in een geheugen. Houd hem ingedrukt om een bestaand geheugen te verwijderen.
	SETTING button (INSTELLING-knop) Druk erop om naar de systeeminstellingen te gaan.

VALUE/VOL knob (WAARDE/VOL-knop)

1. Om het huidige geheugen te selecteren van 01~99 of om parameters aan te passen.

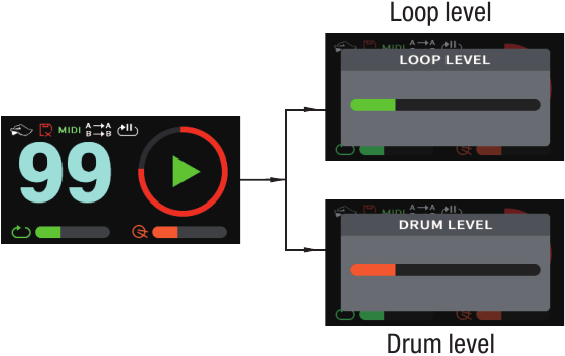

2. Wanneer je bezig bent met frasen of aan het oefenen bent, druk er dan een/twee keer op om het volume van Loop/Drum aan te passen.

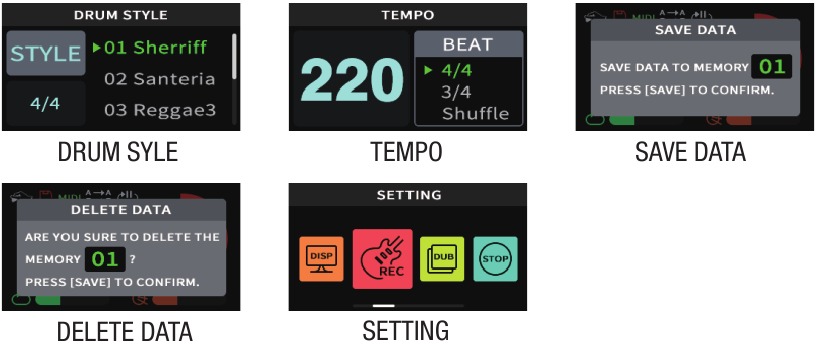

3. Druk op een knop om naar DRUM STYLE (DRUMSTIJL) / TEMP / SAVE DATA (GEGEVENS OPSLAAN) / DELETE DATA (GEGEVENS VERWIJDEREN) / SETTING (INSTELLING) te gaan, daarna kun je parameters aanpassen of een item selecteren in instellingen door aan de VALUE knob (WAARDE-knop) te draaien, of een setup bevestigen door op de VALUE knob (WAARDE-knop) te drukken.


Instelling

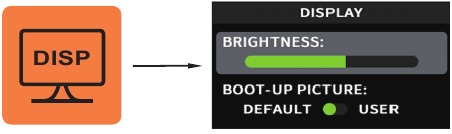

1. Display setup (Display instellen)

   Hier kun je de helderheid van het LCD-display en de opstartafbeelding instellen. *Kijk bij "Customize your own Boot-up picture" (Pas je eigen opstartafbeelding aan) voor meer informatie.

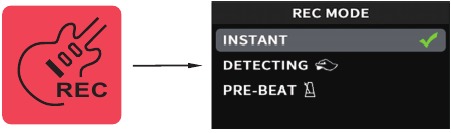

2. REC mode setup (REC-modus instellen)

   INSTANT: Druk op de voetschakelaar en begin direct met opnemen.
   DETECTING: Druk op de voetschakelaar, de opname start wanneer een signaal van de ingang wordt gedetecteerd. In deze modus wordt het pictogram op het LCD-display weergegeven.
   PRE-BEAT: Druk op de voetschakelaar, de opname start na het tellen van 4 beats (tempo ingesteld op 4/4) of 3 beats (tempo ingesteld op 3/4). In deze modus wordt het pictogram op het LCD-display weergegeven.
3. DUB mode setup (DUB-modus instellen)

   REC-PLAY-DUB: Druk op de voetschakelaar om een frase op te nemen, deze werkt in een logische volgorde van Opnemen-Afspelen-Dubben.
   REC-DUB-PLAY: Druk op de voetschakelaar om een frase op te nemen, deze werkt in een logische volgorde van Opnemen-Dubben-Afspelen.

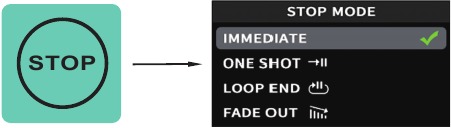

4. STOP mode setup (STOP-modus instellen)

   IMMEDIATE: Druk twee keer op de voetschakelaar om het afspelen direct te stoppen.
   ONE SHOT: Om de loop frase slechts één keer af te spelen en dan te stoppen met afspelen. In deze modus wordt het pictogram op het LCD-display weergegeven.
   LOOP END: Druk twee keer op de voetschakelaar, waarna het afspelen stopt aan het einde van deze loop. In deze modus wordt het pictogram op het LCD-display weergegeven.
   FADE OUT: Druk twee keer op de voetschakelaar, waarna het in een paar seconden zal vervagen en stoppen met afspelen. In deze modus wordt het pictogram op het LCD-display weergegeven.

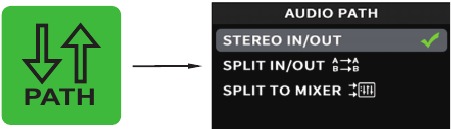

5. AUDIO PATH setup (AUDIO PAD instellen)

   STEREO IN/OUT: Voor mono/stereo input en aansluiting op één of twee versterkers.
   SPLIT IN/OUT: Om het gitaarsignaal en drum machine signaal afzonderlijk te splitsen naar OUT A & OUT B. In deze modus wordt het pictogram op het LCD-display weergegeven.
   SPLIT TO MIXER: Om het gitaarsignaal en drum machine signaal afzonderlijk te splitsen naar OUT a & OUT B, en ook de frequentiecompensatiefunctie in te schakelen om een beter geluid te krijgen voor de OUT A. In deze modus wordt het pictogram op het LCD-display weergegeven.
6. HEADPHONES VOLUME setup (HOOFDTELEFOONVOLUME instellen)

   Hier kun je het volume van de hoofdtelefoon harder/zachter zetten.

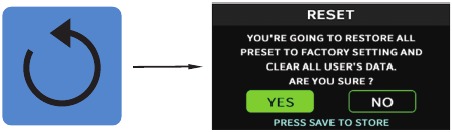

7. RESET

   Hier kun je alle presets terugzetten naar de fabrieksinstellingen en alle gebruikersgegevens wissen. Voordat je bevestigt om het pedaal te resetten, moet je ervoor zorgen dat je al een back-up hebt gemaakt van alle frasen in dit pedaal.

Aansluitingen

Hieronder staan 4 mogelijke toepassingen van het Loop Core Stereo-pedaal.

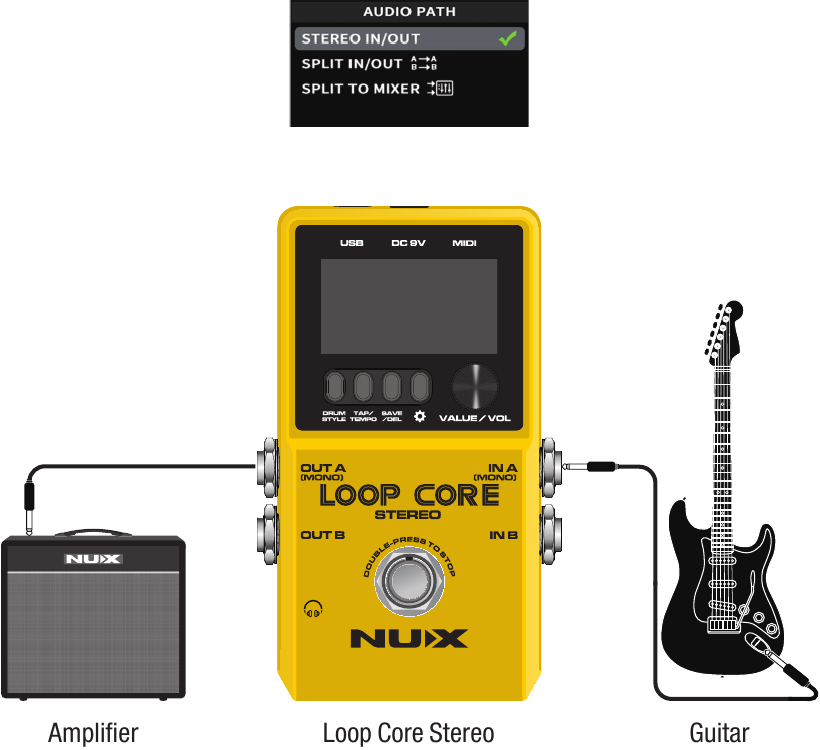

Toepassing 1: Mono in & mono uit

Dit is de meest gebruikelijke manier waarop gitaristen een loop-pedaal gebruiken. Sluit een gitaar aan op het Loop Core Stereo-pedaal en stuur het signaal rechtstreeks naar een gitaarversterker. Stel in dit geval het AUDIOPAD als volgt in:

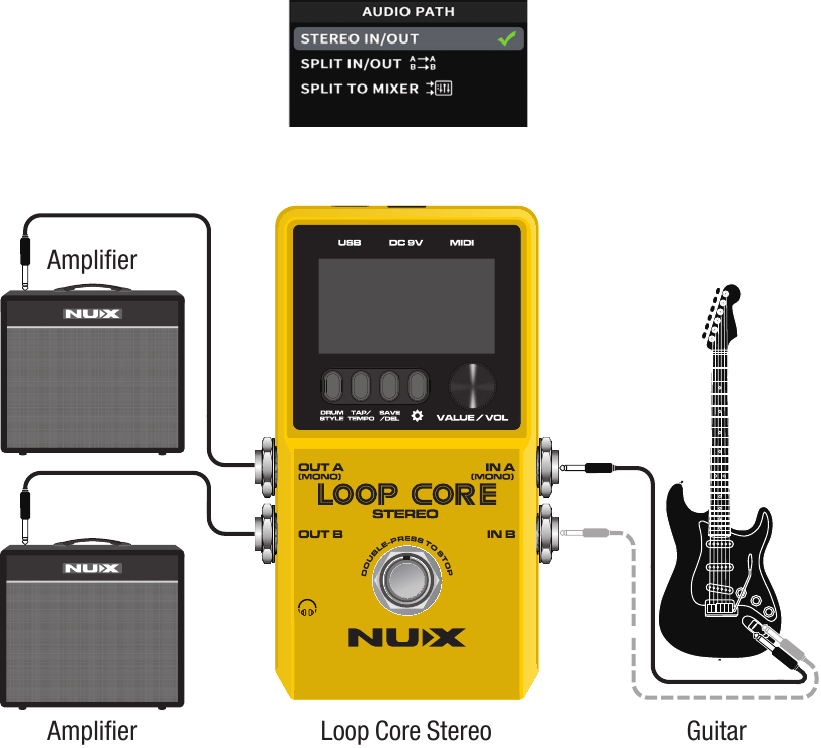

Toepassing 2: Stereo in & stereo uit

Als uw gitaar stereo-uitgangen heeft of als u een pedaal met stereo-uitgangen voor het Loop Core Stereo-pedaal gebruikt, kunt u twee versterkers aansluiten op de OUT A & OUT B voor stereo-uitvoer.

Stel in dit geval het AUDIOPAD als volgt in:

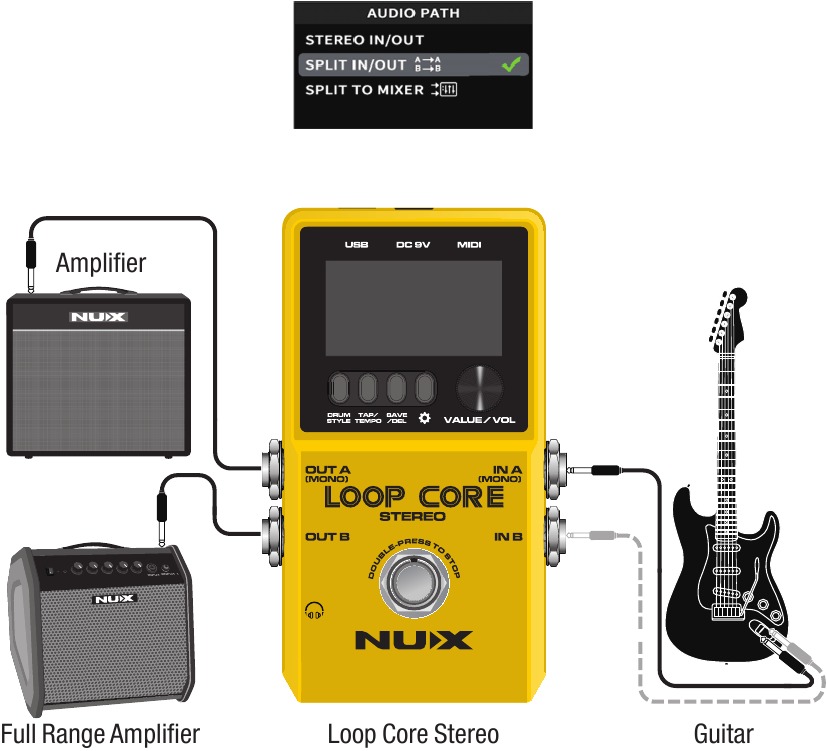

Toepassing 3: OUT A voor gitaarsignaal, OUT B voor drummachine

Voor de beste geluiden kunt u de Loop Core Stereo aansluiten op een gitaarversterker en een full-range frequentieversterker.

Stel in dit geval het AUDIOPAD als volgt in. Het splitst het gitaarsignaal en het drummachinesignaal naar OUT A & OUT B afzonderlijk.

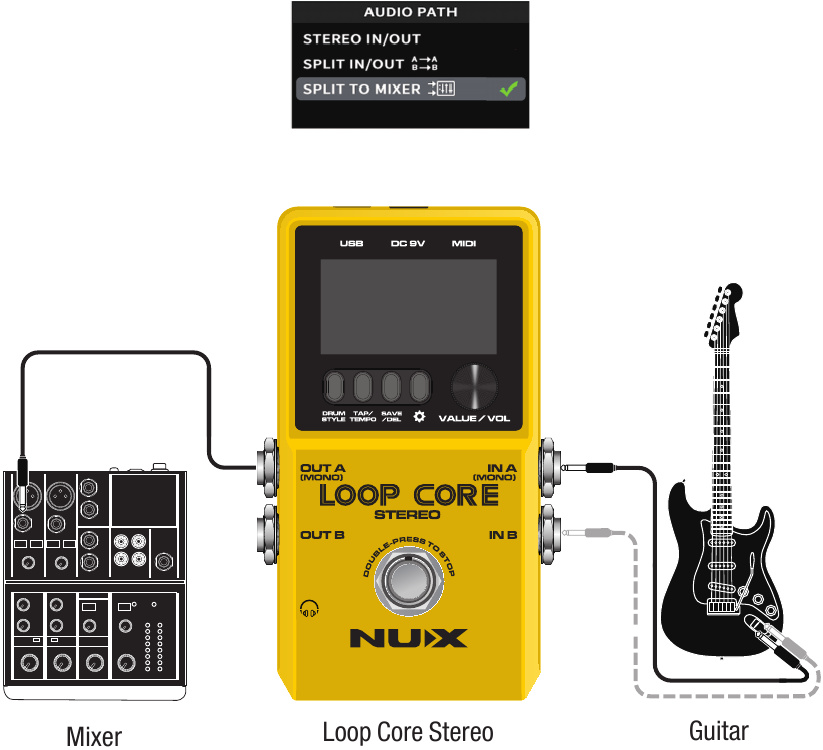

Toepassing 4: Beide OUT A & OUT B naar een mixer

Wanneer u thuis of in de studio speelt met een mixer en PA-systeem, kunt u de Loop Core stereo als volgt op een mixer aansluiten.

Stel in dit geval het AUDIOPAD als volgt in. Het splitst het gitaarsignaal en het drummachinesignaal naar OUT A & OUT B afzonderlijk. Het schakelt ook de frequentiecompensatiefunctie in voor een beter geluid voor de OUT A.

MIDI-bediening

U kunt de Loop Core Stereo bedienen met een extern MIDI-apparaat.

Hier is een lijst met de functies die worden aangestuurd wanneer een control change message (kanaal 1~16, controllernummer/waarde zoals hieronder) wordt ontvangen van een extern MIDI-apparaat.

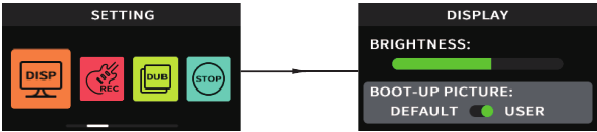

Uw eigen opstartfoto aanpassen

Met de Loop Core Stereo kunnen gebruikers hun eigen opstartfoto aanpassen met een GIF.

• Sluit de Loop Core Stereo aan op uw computer en download een GIF-afbeelding naar de map: NUX LOOPER > NUX_LOOP > GIF.
• Koppel de Loop Core Stereo los en start hem opnieuw op, ga vervolgens naar de DISPLAY-instelling en stel de optie BOOT-UP PICTURE in op USER.

• Start de Loop Core Stereo opnieuw op. Geniet van uw eigen aangepaste GIF-interface!

LOOP CORE STEREO | wav-bestanden importeren naar het apparaat

Hoe speel ik weergave af op Loop Core Stereo?

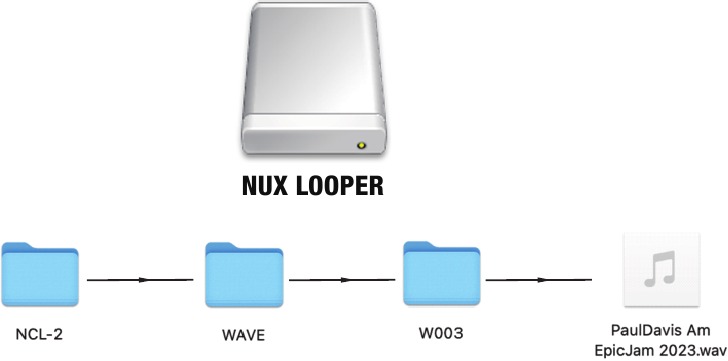

Wanneer u een LOOP CORE STEREO op een computer aansluit, wordt "NUX LOOPER" weergegeven als een USB-flashstation. Klik erop en u ziet de map NCL-2. Klik op de map NCL-2 om deze te openen, waarna u de map WAVE ziet. Vervolgens kunt u het doel-wav-bestand naar de gerelateerde map slepen. Als u bijvoorbeeld het weergave-wav-bestand in frase-loop-track 3 wilt plaatsen, kunt u uw doel-wav-bestand naar map W003 slepen. Dan ben je klaar om te gaan.

Opmerking: LOOP CORE STEREO ondersteunt alleen de 44,1 kHz / 32 bits Stereo floating WAV-indeling. Download en gebruik NuxFormatConverter om uw backingtrack naar de juiste bestandsindeling te converteren. U kunt de app downloaden van de NUX-website www.nuxaudio.com.

NuxFormatConverter

Gebruik Nux Format Converter om uw weergave naar de juiste indeling te converteren.

Specificaties

• Samplingfrequentie: 44,1 KHz
• AD-converter: 24 bits
• Signaalverwerking: 32 bits
• Frequentierespons: 20Hz-20KHz
• Geluidsniveau: -100dBu
• Dynamisch bereik: 108 dB
• Stroomverbruik: 110mA-120mA
• Ingang: Mono, Stereo
• Uitgang: Mono, Stereo, Telefoons
• Weergave: TFT-kleuren LCD-scherm
• Stroomvoorziening: 9V negatieve puntvoedingsadapter
• Afmetingen: 122 mm (L) x 72 mm (B) x 48 mm (H)
• Gewicht: 264 g

Accessoires

• Handleiding
• NUX-sticker

*Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Om het risico op brand of elektrische schok te verminderen, mag u dit apparaat niet blootstellen aan regen of vocht.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

LEES DE INSTRUCTIES VOOR AANSLUITING

Stel dit apparaat niet bloot aan regen of vocht om het risico op brand of elektrische schokken te verminderen.

Verwijder geen schroeven om het risico op brand of elektrische schokken te verminderen.
Geen onderdelen die door de gebruiker kunnen worden onderhouden.
Laat onderhoud over aan gekwalificeerd onderhoudspersoneel.

Het bliksemsymbool in een driehoek betekent "elektrische voorzichtigheid!". Het geeft de aanwezigheid aan van informatie over de bedrijfsspanning en mogelijke risico's van elektrische schokken.

Het uitroepteken in een driehoek betekent "voorzichtig!". Lees de informatie naast alle waarschuwingsborden.

1. Gebruik alleen de meegeleverde voeding of het meegeleverde netsnoer. Raadpleeg uw dealer of het plaatselijke energiebedrijf als u niet zeker bent van het type beschikbare stroom.
2. Niet in de buurt van warmtebronnen plaatsen, zoals radiatoren, warmteroosters of apparaten die warmte produceren.
3. Bescherm tegen voorwerpen of vloeistoffen die de behuizing binnendringen.
4. Probeer dit product niet zelf te repareren, omdat het openen of verwijderen van deksels u kan blootstellen aan gevaarlijke spanningen of andere risico's. Laat alle onderhoud over aan gekwalificeerd onderhoudspersoneel.
5. Laat alle onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, bijvoorbeeld wanneer het netsnoer of de stekker is beschadigd, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.
6. Het netsnoer moet worden losgekoppeld als het apparaat gedurende langere tijd niet wordt gebruikt.
7. Bescherm het netsnoer tegen betrapping of beknelling, vooral bij stekkers, stopcontacten en op het punt waar ze het apparaat verlaten.
8. Langdurig luisteren op hoge volumeniveaus kan onherstelbaar gehoorverlies en/of schade veroorzaken. Zorg er altijd voor dat u "veilig luistert".

Volg alle instructies op en neem alle waarschuwingen in acht
BEWAAR DEZE INSTRUCTIES!
