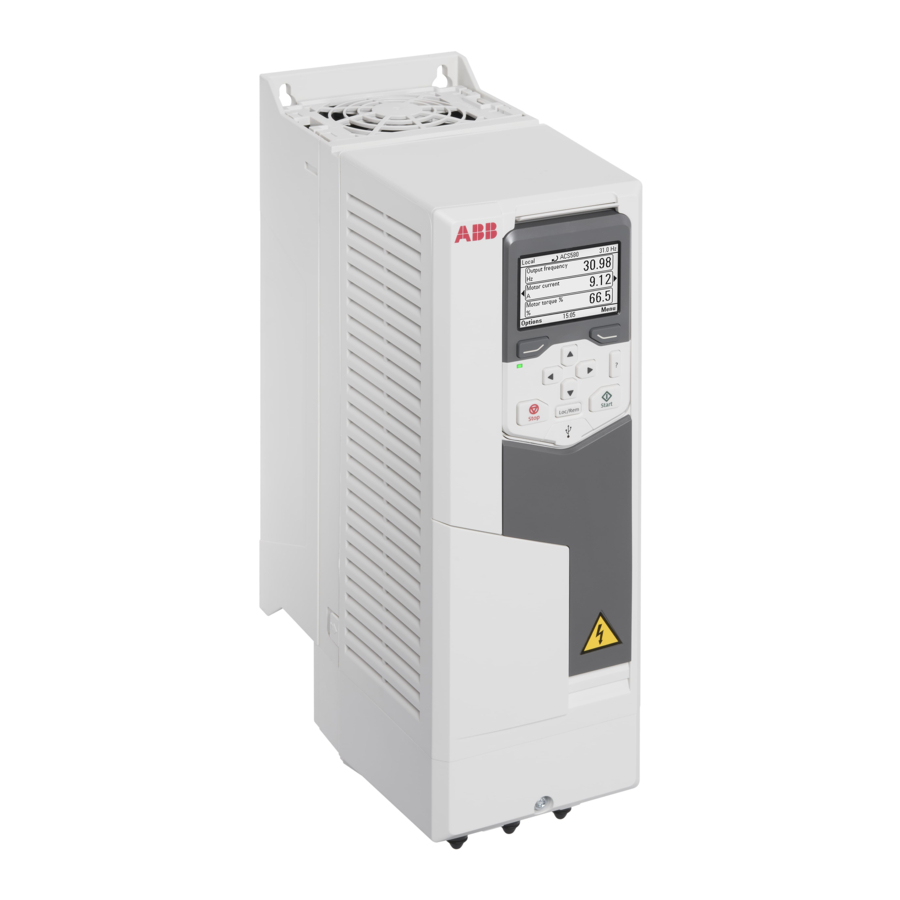

ABB 580 Serie Handleiding

Programmeren voor omgekeerde DI-functie

De 580-serie aandrijvingen kan het digitale ingangssignaal (DI) omkeren. Hierdoor kan de ingang functioneren met een normaal gesloten of normaal open ingangsstijl. Het programmeren van deze functie is niet toegankelijk via het menu Primaire instellingen en wordt geconfigureerd via de aandrijvingsparameters. Het volgende voorbeeld illustreert hoe de omkeerfunctie op DI2 kan worden geprogrammeerd.
De toepassing vereist dat de aandrijving oploopt naar een constante frequentie om positieve druk te creëren voordat een isolatiedemper kan openen. Een aandrijvingsrelais geprogrammeerd op basis van frequentietoezicht wordt gebruikt om de demper (actuator) te bedienen. De eindschakelaar van de demper sluit om aan te geven dat de demper open is. Die schakelaar is teruggekoppeld naar DI2 op de aandrijving en voert twee functies uit:

1. Met de eindschakelaar open, werkt de aandrijving op constante frequentie 1.
2. Wanneer de demper opent, sluit de eindschakelaar (bij DI2) om de functie constante snelheid uit te schakelen. Nu de demper open is, wordt het motortoerental geregeld door het BAS-signaal.

Beide functies gaan ervan uit dat de aandrijving in de Auto-modus staat en een actief startcommando heeft van het gebouwautomatiseringssysteem.
Standaard verwacht de 580-familie een "gesloten" digitale ingang om een constante frequentie te activeren. Dit voorbeeld vereist dat de digitale ingang "open" is om de constante frequentie te activeren. De onderstaande instructies illustreren hoe Constante frequentie sel1 kan worden geconfigureerd naar een omgekeerde DI.
Het selecteren van een Omkeerfunctie vereist toegang tot de Parameter-modus. De navigatiestappen worden in de volgende stappen gedetailleerd:

1. Navigeer naar de parameters door: Menu → Parameters → Volledige lijst
2. Scroll naar Groep 28 [Frequentie Referentie Ketting] en selecteer vervolgens 28.22 [Constante frequentie sel1]
3. Navigeer naar Overig en selecteer bewerken.

4. Scroll naar Groep 10 [Standaard DI, RO] en selecteer vervolgens 10.01 [DI status].

5. Scroll naar DI2. Druk vervolgens op de rechter functietoets om het signaal Om te keren; selecteer Opslaan.


De laatste afbeelding hieronder toont de uiteindelijke configuratie.
