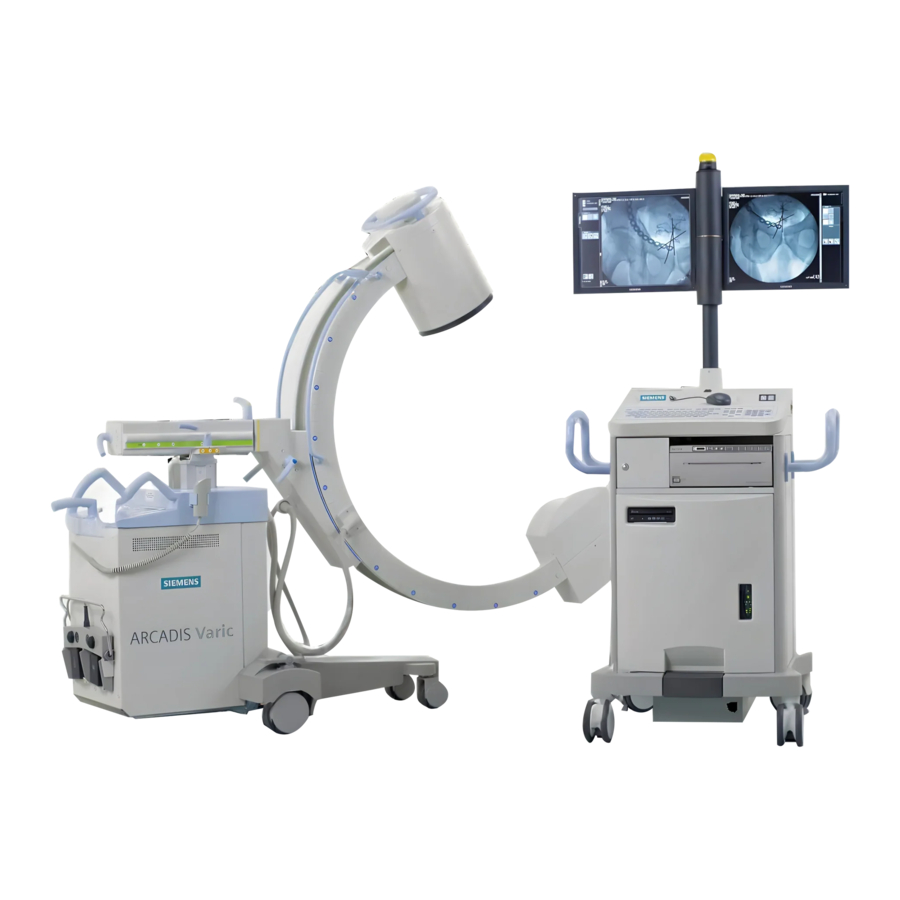

Siemens ARCADIS, ARCADIS Varic / Orbic-handleiding

Vereisten

Algemene vereiste
De volgende monitorspecificaties zijn vereist voor gebruik met de videosplitter:

• SX VGA
• 1280 x 1024
• 75 Hz

Vereiste documenten
n.v.t.

Systeemvereisten
n.v.t.

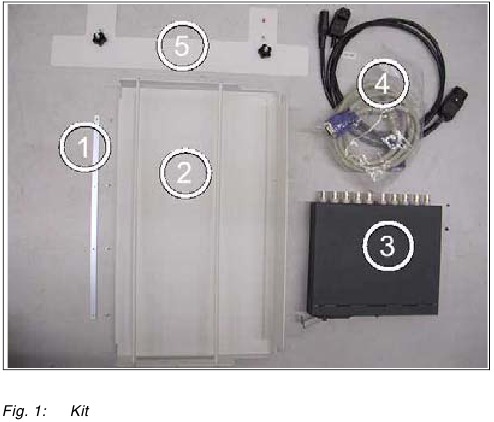

Vereiste onderdelen

1. Plaat met schroefdraad
2. Montageframe
3. Videosplitter
4. Lijn- en VGA-kabels
5. Schuifregelaar

Hulpmiddelen
Gereedschapskist

Veiligheidsinformatie

Risico op lichamelijk letsel of overlijden en materiële schade!
Niet-naleving kan leiden tot overlijden, lichamelijk letsel of materiële schade.
Strikt naleven:

• De productspecifieke veiligheidsinformatie in deze instructies
• De algemene veiligheidsinformatie in de instructies TD00-000.860.01... en
• De algemene veiligheidsinformatie volgens ARTD deel 2.

Installatie en instellingen

Werkvolgorde

Installatie van de videosplitter

OPMERKING
Deze instructies beschrijven de installatie van de optie voor de "live"- en de "referentie"-monitor.
Als alleen de "live"-optie beschikbaar is, voer dan de bekabeling en de mechanische installatie voor de "live"-monitor uit.

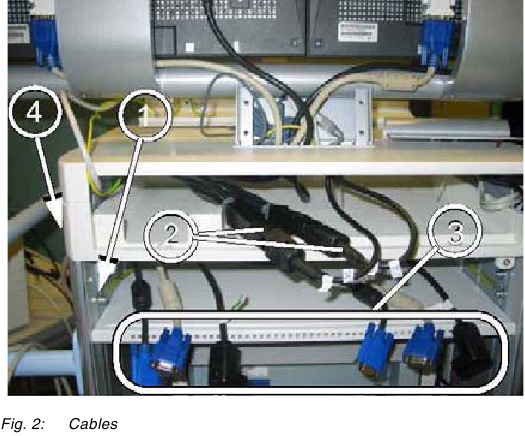

1. Verwijder de achter- en zijkanten van de monitortrolley (reeds uitgevoerd in (Fig. 2) en (Fig. 3)).


2. Controleer of de ruimte van 4 montagegaten (1/Fig. 2) beschikbaar is bij de sleuf. Zo niet, verplaats dan het paneel omdat de ruimte nodig is voor de videosplitter.
3. Koppel de voedingskabel los van de live monitor en referentiemonitor (indien optie beschikbaar) en trek deze kabel terug naar de locatie die wordt weergegeven in (2/Fig. 2).

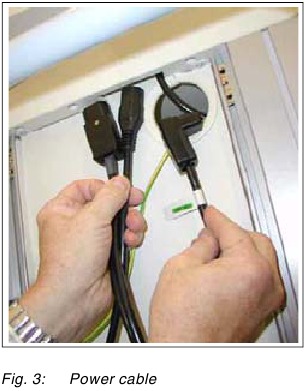

4. Gebruik de meegeleverde kit om de voedingskabels te laten lopen zoals weergegeven in ((4/Fig. 2) en (Fig. 3)).De haakse stekker moet in de ronde kabelkanaalopening worden gestoken zoals weergegeven in (Fig. 3).
5. Trek de haakse kabelstekker van elke verdeelkabel naar locatie (3/Fig. 2).
6. Sluit de verdeelkabel (rechte stekker) aan op de losgekoppelde voedingskabel van de monitoren (2/Fig. 2).
7. Sluit het 2e stuk van de verdeelkabel (rechte stekker) aan op de bijbehorende monitor zoals weergegeven in (Fig. 2).
8. Koppel de monitor-VGA-kabel los van de live monitor en referentiemonitor (indien optie beschikbaar). Trek de kabel(s) terug naar de locatie die wordt weergegeven in (2/Fig. 2)
9. Gebruik de meegeleverde kit om de VGA-kabel(s) van locatie (3/Fig. 2) naar de monitor(en) te trekken en sluit deze aan op de monitor(en). Laat de kabels lopen zoals weergegeven in (Fig. 3).

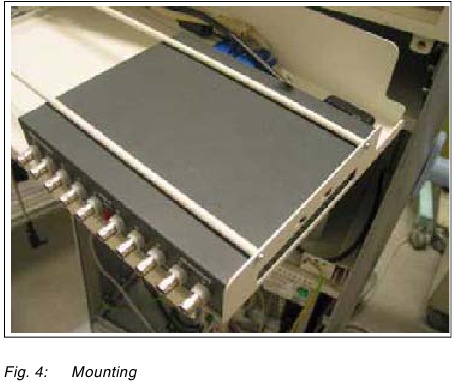

10. Monteer de videosplitter voor de live monitor op het montagerek zoals weergegeven in (Fig. 4).

    Als er een videosplitter voor de referentiemonitor beschikbaar is, monteer deze dan naast de videosplitter voor de live monitor.
11. Schakel de lijnschakelaar van de videosplitter in.

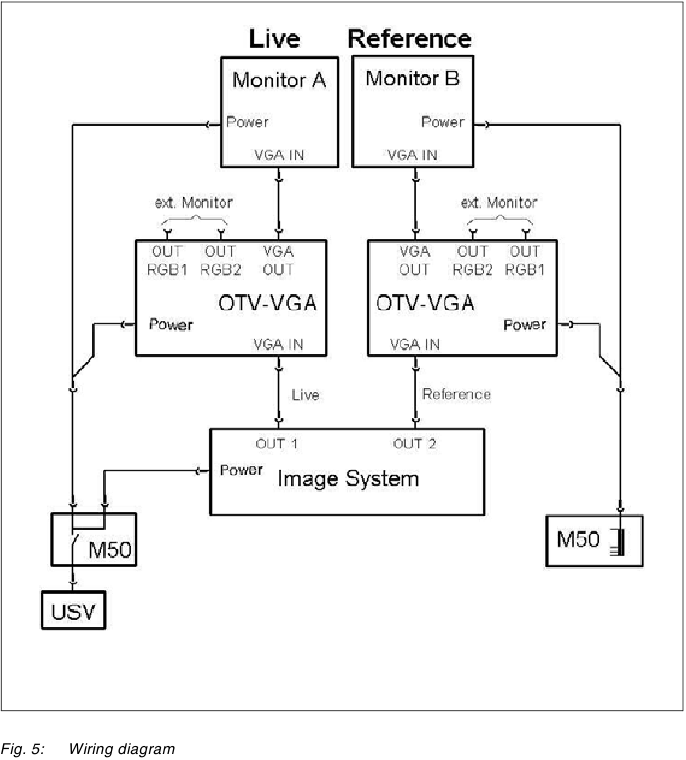

12. Sluit "VGA IN", "VGA OUT" en "Power" aan op de videosplitter volgens het bedradingsschema (Fig. 5).

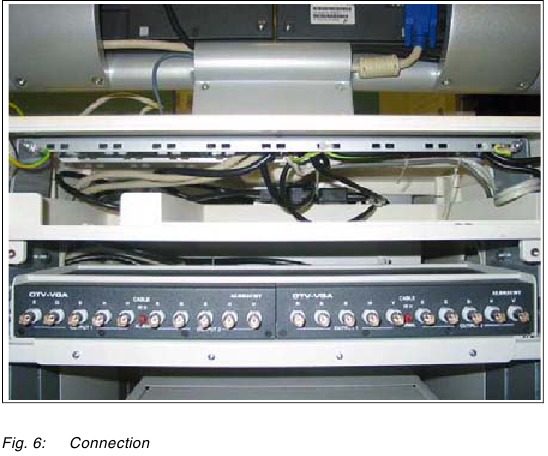

13. Duw de videosplitterbevestiging in de monitortrolleysleuf en schroef deze vast via de draadplaat (Fig. 6).

14. Sluit de externe monitoren aan op de bijbehorende "RGB OUT"-connectoren op de videosplitter.

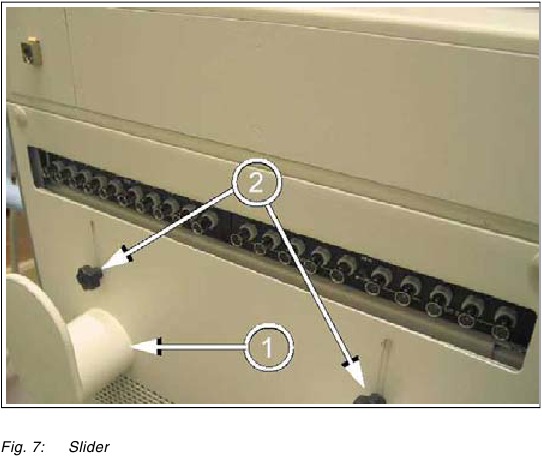

15. Monteer de kabelhouders (1/Fig. 7) van de oude achterklep op de nieuwe achterklep.

16. Monteer de schuifregelaar (2/Fig. 7) op de nieuwe achterklep.

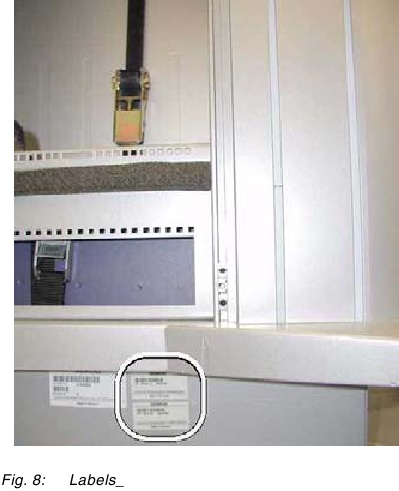

17. Bevestig de nieuwe labels zoals weergegeven in (Fig. 8).
    Label 80 80 882 voor de live monitor.
    Label 80 80 890 voor de referentiemonitor.

18. Bevestig alle afdekkingen opnieuw en schakel het systeem in.

Laatste werkzaamheden

1. Voer een functionele controle uit.
2. Controleer het beeld op alle aangesloten live en referentiemonitoren.
