Simpson SUPREME Handleiding
BELANGRIJK - Lees dit voor de installatie
Lees deze instructies zorgvuldig door voordat u met de installatie begint en bewaar ze op een veilige plaats voor toekomstig gebruik.
Controleer de inhoud van de verpakking zorgvuldig voor de installatie. Simpsons is niet verantwoordelijk voor kosten van de-ft / re-ft wanneer een defect product is gemonteerd.
Als een fout wordt gevonden in materialen of vakmanschap, moet dit onmiddellijk aan de fabrikant worden gemeld. Er zullen herstelmaatregelen worden genomen, gebaseerd op de ontvangen informatie, op voorwaarde dat:
- Volledige details worden verstrekt aan de fabrikant;
- De behuizing is niet gewijzigd of gemanipuleerd;
- De fabrikant wordt op de hoogte gebracht van eventuele schade/tekorten voorafgaand aan de installatie.
Wij aanvaarden geen verantwoordelijkheid voor problemen die kunnen ontstaan door een onjuiste installatie.
Het succes van de installatie en werking van elke douchecabine is uiteraard afhankelijk van de haaksheid, uitlijning en constructie van de wanden waarop de bevestiging moet worden uitgevoerd.
ZEER BELANGRIJK

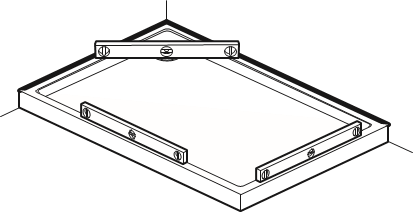

U moet alle tegel- en voegwerkzaamheden voltooien, en de douchebak MOET waterpas zijn en volledig zijn afgedicht op de tegels voordat u gaat installeren. Als u de behuizing niet op een betegelde ondergrond plaatst, of de tegels aan de bak afdicht voor de installatie, kan er water in de muur achter de muurprofielen trekken.
INSTALLATIE - Advies en veiligheid
Alle Supreme douchedeuren en panelen zijn volledig gemonteerd en omkeerbaar voor montage aan de linker- of rechterkant, draai de deur of het paneel gewoon ondersteboven.
De Supreme deuren worden geleverd met de twee muurprofielen op elke zijde van het deurkozijn geschoven. De zijpanelen en inline panelen worden NIET geleverd met muurprofielen, u moet een van de profielen van de deur gebruiken.
De installatie-instructies zijn gebaseerd op typisch gebruik en omstandigheden.
Volg de installatie-instructies die relevant zijn voor uw behuizing.
Deze tips zijn opgesteld als leidraad, u moet te allen tijde de nodige zorg betrachten.
Het wordt aanbevolen dat 2 personen de installatie van deze behuizing uitvoeren.
Behandel glas met zorg. Hoewel het geleverde glas gehard veiligheidsglas is (volgens BS6206A0), kunnen stoten zowel het glas als het frame beschadigen.
Controleer of er geen verborgen leidingen of kabels zijn voordat u gaten in de muur boort.
Om te voorkomen dat de boor uitglijdt, kan er tape op de tegels worden aangebracht bij het voorbereiden van de gaten.
Volg bij het gebruik van elektrisch gereedschap altijd de gebruikersinstructies van de fabrikant.
Plaats de behuizing niet op een bed van siliconen, omdat dit ook voorkomt dat er water terug in de bak loopt.
DICHT DE BEHUIZING NIET AAN DE BINNENKANT AAN DE BAK AF
Als de behuizing aan de binnenkant aan de bak wordt afgedicht, kan water dat in het frame terechtkomt niet terug in de bak lopen, waardoor de behuizing kan gaan lekken.
Laat de siliconenkit 24 uur drogen voordat u de behuizing gebruikt.
ONDERHOUD EN REINIGING
Gebruik geen oplosmiddelen of schuurmiddelen of chemicaliën om de behuizing schoon te maken.
Reinig alleen met een sopje en een zachte doek, spoel daarna grondig na.
Breng periodiek siliconenvet aan op de boven- en onderrails.
INHOUD
Benodigde gereedschappen en apparatuur

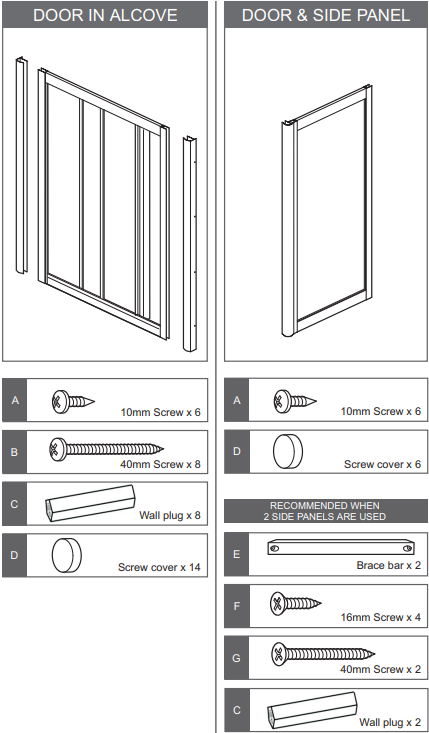

Boormachine, 6,5 mm steenboor, 3,2 mm universele boor, kruiskopschroevendraaier, 4 mm inbussleutel, waterpas, potlood, siliconenkit.
ENKELE SCHUIFDEUR IN NIS
Stap 1
Verwijder beide muurprofielen van het deurkozijn.
Plaats elk muurprofiel in positie op de bak (10 - 15 mm vanaf de buitenrand van de bak), gebruik een waterpas om ervoor te zorgen dat ze verticaal zijn en markeer alle 8 bevestigingsgaten op de muren (gaten binnenin).
Boor gaten op de gemarkeerde posities met een 6,5 mm steenboor. Steek pluggen (C) in alle gaten (voorbij de dikte van de tegel).
Alleen aan de kant van het vaste paneel: Bevestig het muurprofiel aan de muur met 4 x 40 mm schroeven (B) en duw de schroefafdekkingen (D) erop.
Opmerking: Spuit siliconenkit in de gaten voordat u de schroeven erin steekt om de gaten af te dichten.
Stap 2
Duw het overgebleven muurprofiel terug op het deurkozijn aan de openings-/handgreepzijde van de deur. Plaats de deur in het 'vaste' muurprofiel en zwenk het vrije uiteinde in positie op de tegenoverliggende muur.
Lijn de bevestigingsgaten op het tweede muurprofiel uit met die op de muur en bevestig met 4 x 40 mm schroeven (B) en duw de schroefafdekkingen (D) erop.
Opmerking: Spuit siliconenkit in de gaten voordat u de schroeven erin steekt om de gaten af te dichten.
Stap 3
Voordat u de deur aan de muurprofielen bevestigt, moet u ervoor zorgen dat de deur haaks op het buitenframe staat.
Centreer eerst het deurkozijn tussen de muurprofielen. Duw vervolgens, met de deur gesloten, de bovenkant van het deurkozijn naar links of rechts zodat de deur haaks op het buitenframe hangt.
Stap 4
Bevestig de deur aan de muurprofielen. Boor van binnenuit 3 gaten door elk muurprofiel (in de gemarkeerde posities) in het deurkozijn met een 3,2 mm boor.
Bevestig met 6 x 10 mm schroeven (A) en duw de schroefafdekkingen (D) erop.
Stap 5
Als de deur niet haaks op het vaste paneel staat of niet correct sluit, moeten een of beide bovenste schuivers worden aangepast. Verwijder van binnenuit EEN van de bovenste inbusbouten met een 4 mm inbussleutel en draai de zwarte wielbus een stukje (1/8 slag) in de richting van de kleine pijlen.
Dit zal de deur omhoog of omlaag brengen, herhaal dit met de andere schuif als dat nodig is.
Opmerking: Door elke bus een stukje (1/8 slag) te draaien, wordt de deur ongeveer 4 mm verplaatst.
Opmerking: De zwarte bussen kunnen slechts twee stukjes (1/4 slag) in beide richtingen worden gedraaid.
Stap 6
Voordat u afdicht, moet u ervoor zorgen dat de deur correct opent en sluit.
Afdichten binnenkant: Breng een lijn siliconenkit aan van boven naar beneden langs de verbinding tussen de muurprofielen en de tegels, en ook langs de verbinding waar de deur in de muurprofielen schuift.
Dicht de cabine aan de binnenkant niet af op de bak.
Afdichten buitenkant: Breng een lijn siliconenkit aan van boven naar beneden langs de verbinding tussen de muurprofielen en de tegels. Breng een lijn siliconenkit van 100 mm aan langs de verbinding waar de deur in de muurprofielen schuift. Breng een lijn kit aan langs de basis in de verbinding tussen de onderkant van de cabine en de bak, van muur tot muur.
ENKELE SCHUIFDEUR & ZIJPANEEL
Stap 1
Verwijder beide muurprofielen van het deurkozijn. Plaats elk muurprofiel op de juiste positie op de bak (10 - 15 mm vanaf de buitenranden van de bak), gebruik een waterpas om ervoor te zorgen dat ze verticaal staan en markeer alle 8 bevestigingsgaten op de muren (gaten aan de binnenkant).
Boor gaten op de gemarkeerde posities met behulp van een 6,5 mm steenboor. Steek muurpluggen (C) in alle gaten (voorbij de dikte van de tegel). Bevestig de muurprofielen aan de muur met behulp van 8 x 40 mm schroeven (B) en druk de schroefdeksels (D) erop.
Opmerking: spuit siliconenkit in de gaten voordat u de schroeven erin steekt om de gaten af te dichten.
Stap 2
Plaats het zijpaneel in het muurprofiel en positioneer het correct op de bak.
Opmerking: De afvoersleuf die over de boven- en onderkant van het zijpaneel loopt, MOET zich aan de binnenkant van de behuizing bevinden.
Stap 3
Plaats de deur in het andere muurprofiel en zwaai het vrije uiteinde in de juiste positie op de bak. Duw de hoekstijl, die aan het zijpaneel is bevestigd, op de zijkant van de deur.
Voordat u de deur en het zijpaneel aan de muurprofielen en de hoekstijl bevestigt, moet u ervoor zorgen dat de deur haaks staat in het buitenframe.
Centreer eerst de deur tussen het muurprofiel en de hoekstijl. Duw vervolgens, met de deur gesloten, de bovenkant van het deurkozijn naar links of rechts, zodat de deur haaks in het buitenframe hangt.
Stap 4
Zodra u hebt gecontroleerd of de hoekstijl verticaal staat, bevestigt u de deur en het zijpaneel aan de muurprofielen en de hoekstijl.

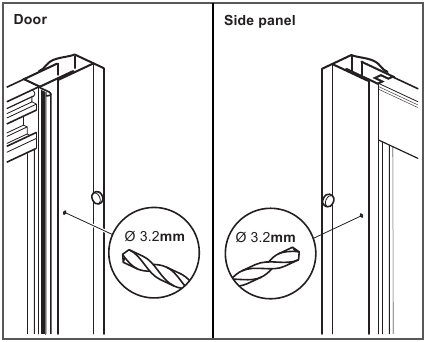

Boor van binnenuit 3 gaten door elk muurprofiel in de deur en het zijpaneel (op de gemarkeerde posities) met behulp van een 3,2 mm boor.
Opmerking: Stop met boren zodra u voelt dat de boor door de eerste 2 aluminiumlagen breekt. Bevestig met behulp van 6 x 10 mm schroeven (A) en druk de schroefdeksels (D) erop.

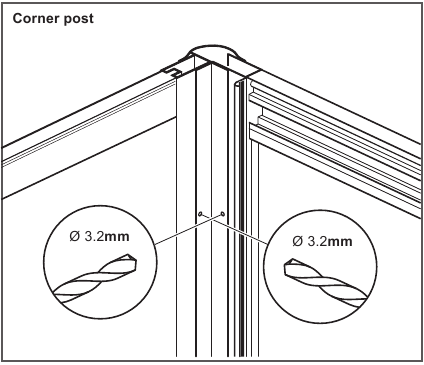

Controleer nogmaals of de hoekstijl verticaal staat en boor nog 6 gaten door de hoekstijl in de deur en het zijpaneel (op de gemarkeerde posities) met behulp van een 3,2 mm boor.
Opmerking: Stop met boren zodra u voelt dat de boor door de eerste 2 aluminiumlagen breekt. Bevestig met behulp van 6 x 10 mm schroeven (A) en druk de schroefdeksels (D) erop.
Stap 5 - Aanbevolen bij de optie met twee zijpanelen
De steunbalken worden aanbevolen wanneer er twee zijpanelen in de constructie zitten.
Monteer de steunbalk (E). Plaats de steunbalk in de hoek met één uiteinde op het zijpaneel en het andere tegen de muur. Gebruik een waterpas om ervoor te zorgen dat deze waterpas staat, zoals afgebeeld en markeer de posities van de schroefgaten op het zijpaneel en de muur.
Boor een gat op de gemarkeerde positie op de muur met behulp van een 6,5 mm steenboor. Steek een muurplug (C) in het gat (voorbij de dikte van de tegel). Boor een gat van 3,2 mm op de gemarkeerde positie op het zijpaneel.
Opmerking: Stop met boren zodra u voelt dat de boor door de eerste aluminiumlaag breekt. Bevestig de steunbalk aan de muur met behulp van een verzonken schroef van 40 mm (G).
Opmerking: spuit siliconenkit in het gat voordat u de schroef erin steekt om het gat af te dichten.
Bevestig aan het zijpaneel met behulp van een verzonken schroef van 16 mm (F).
Stap 6
Als de deur niet haaks staat op het vaste paneel of niet correct sluit, moeten een of beide bovenste schuiven worden aangepast.
Verwijder van binnenuit EEN van de bovenste inbusbouten met behulp van een 4 mm inbussleutel en draai de zwarte wielbus met één vet (1/8 slag) in de richting van de kleine pijlen.
Dit zal de deur optillen of laten zakken, herhaal dit met de andere schuif indien nodig.
Opmerking: Het draaien van elke bus met één vet (1/8 slag) zal de deur ongeveer 4 mm verplaatsen.
Opmerking: De zwarte bussen kunnen slechts met twee vetten (1/4 slag) in beide richtingen worden gedraaid.
Stap 7
Voordat u gaat afdichten, moet u ervoor zorgen dat de deur correct opent en sluit.
Afdichten aan de binnenkant: Breng een lijn siliconenkit van boven naar beneden aan op de verbinding tussen de muurprofielen en de tegels. Breng een lijn siliconenkit van boven naar beneden aan op de verbinding waar de deur en het zijpaneel in de muurprofielen schuiven en de deur in de hoekstijl schuift.
Sluit de behuizing niet aan de binnenkant af op de bak.
Afdichten aan de buitenkant: Breng een lijn siliconenkit van boven naar beneden aan op de verbinding tussen de muurprofielen en de tegels. Breng een lijn siliconenkit van 100 mm omhoog aan op de verbinding waar de deur en het zijpaneel in de muurprofielen en de hoekstijl schuiven. Breng een lijn kit aan rond de basis in de verbinding tussen de onderkant van de behuizing en de bak, van muur tot muur.
