Honeywell PM45 Handleiding
- 1 Inhoud van de doos
- 2 Printerfuncties
- 3 Intern aanzicht
- 4 Media plaatsen
- 5 Lint plaatsen
- 6 Voorpaneel en display
- 7 LED-pictogramdisplay - Kleur en indicatie
- 8 Touchscreenprinter - Gereed-scherm en hoofdmenu
- 9 Touchscreen-menupictogrammen
- 10 Afdrukknop
- 11 Een testlabel afdrukken op een LED-displaymodel
- 12 Een testlabel afdrukken op een touchscreen-displaymodel
- 13 Referenties
- 14 Download handleiding
- 15 In andere talen
Inhoud van de doos
Zorg ervoor dat de verzenddoos deze items bevat:
- Printer
- Stroomadapter
- Stroomkabel (zie opmerking hieronder)
- Productdocumentatie
Opmerking: De stroomkabel is SKU-afhankelijk en moet mogelijk apart worden besteld. Neem contact op met uw lokale verkoopvertegenwoordiger voor hulp.
Als u accessoires voor uw printer hebt besteld, controleer dan of deze in de bestelling zijn opgenomen. Bewaar de originele verpakking voor het geval u de printer moet retourneren.

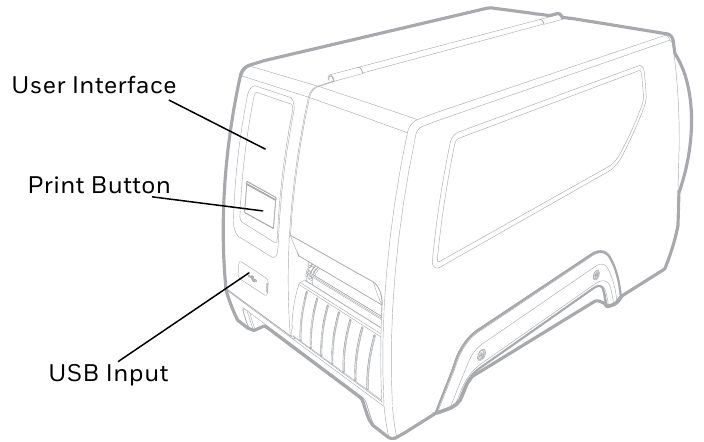

Printerfuncties

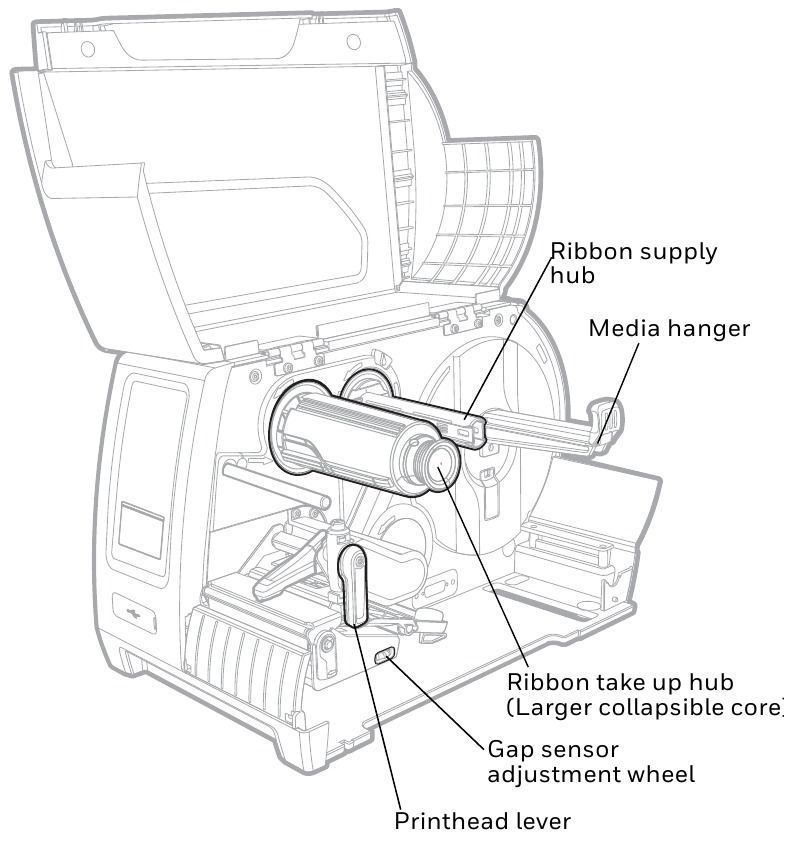

Intern aanzicht

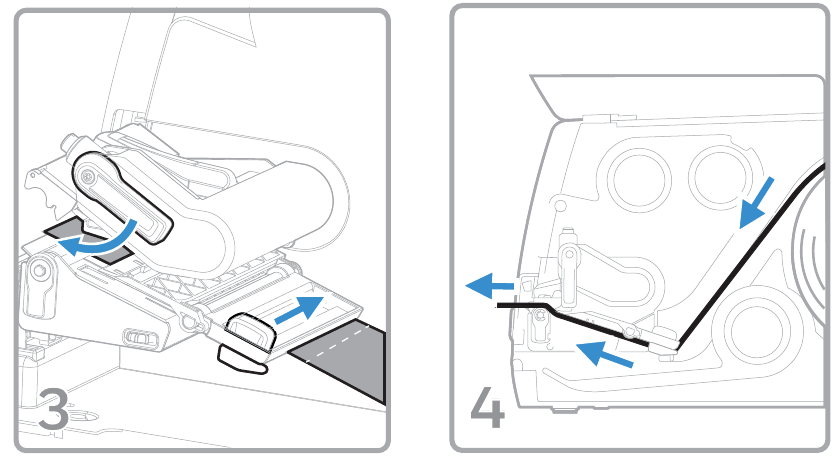

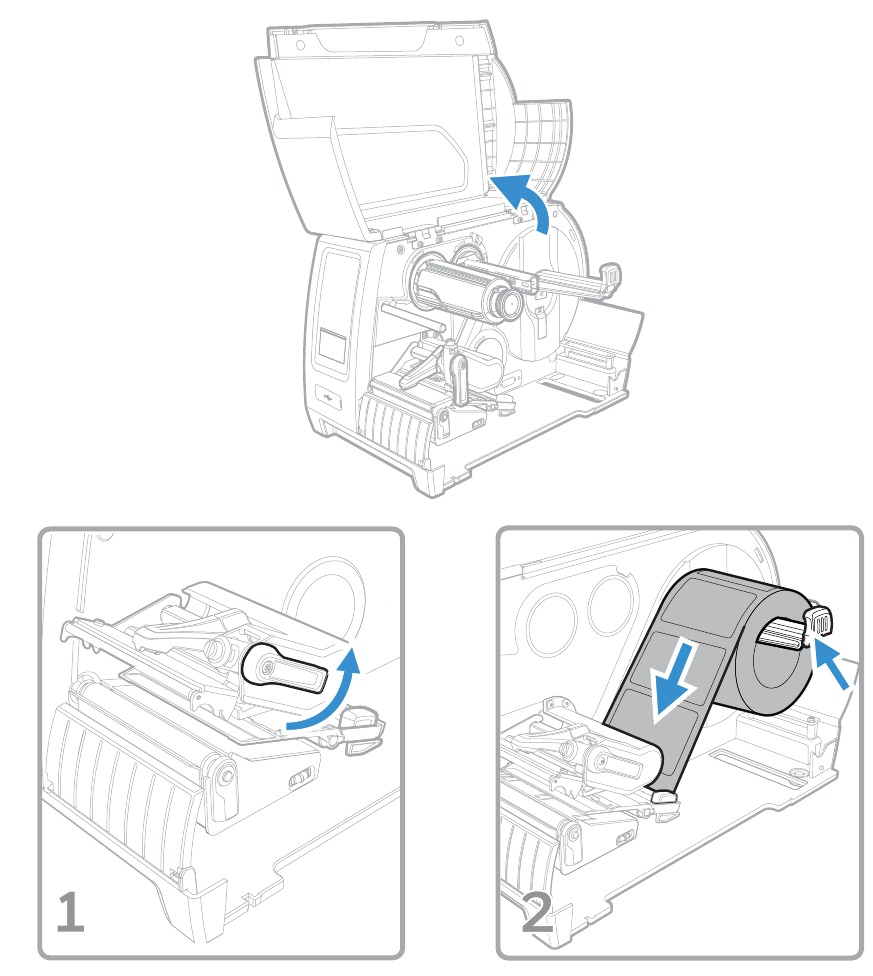

Media plaatsen

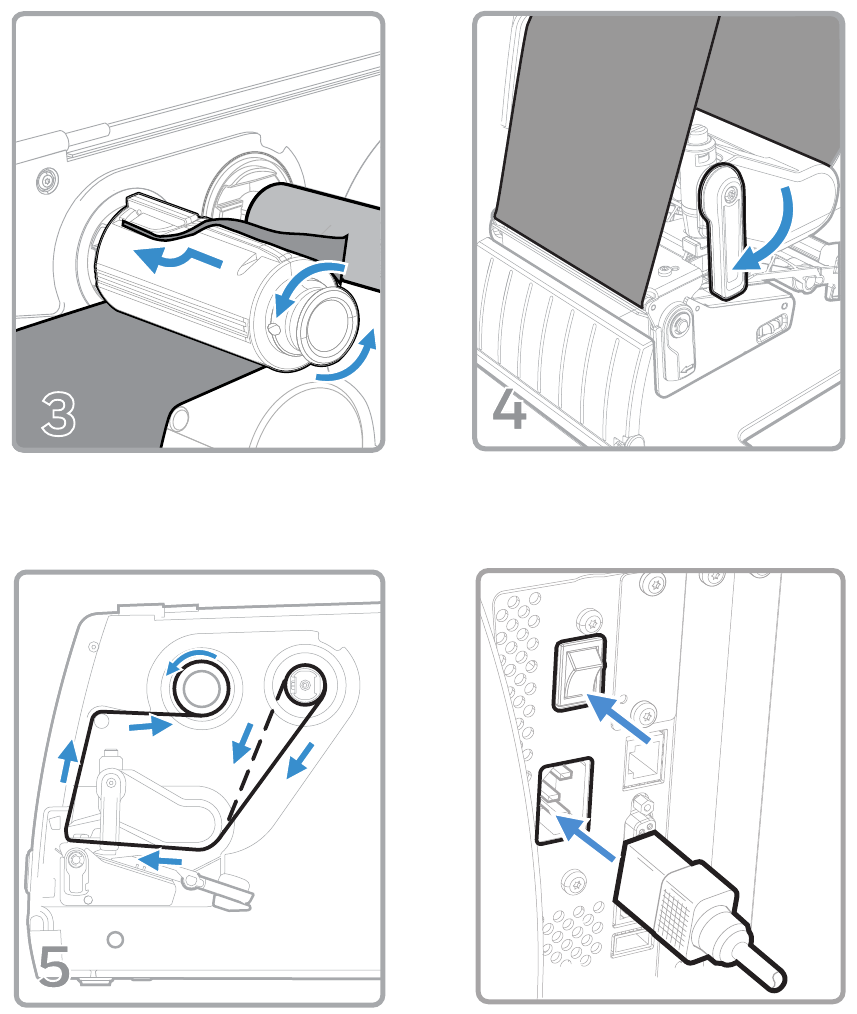

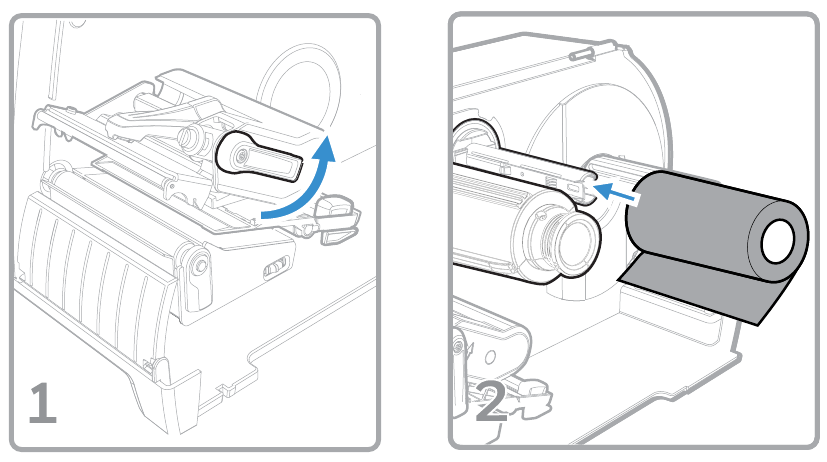

Lint plaatsen
Voorpaneel en display
LED-PICTOGRAMDISPLAY

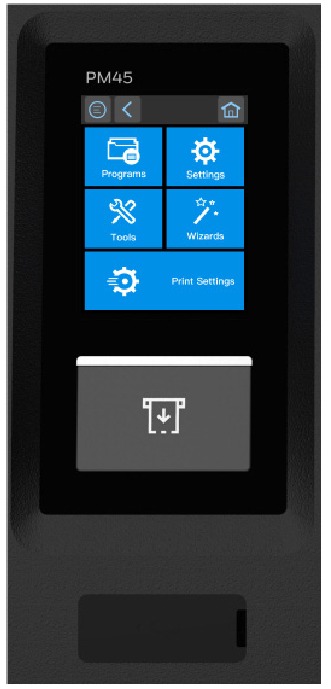

TOUCHSCREEN-DISPLAY
Opmerking: Het displaytype is modelafhankelijk.
LED-pictogramdisplay - Kleur en indicatie
| LED-displaystatusindicatoren | Kleur | Indicatie |
 Wifi-signaal | Wit | Draadloos signaal. |
| Uit | Draadloze radio uitgeschakeld of niet geïnstalleerd. | |
 Connectiviteit | Wit | Stabiele verbinding. |
| Uit | Er worden geen gegevens verzonden of ontvangen. | |
 Bluetooth | Wit | Bluetooth is ingeschakeld. |
| Uit | Bluetooth is uitgeschakeld of niet geïnstalleerd. | |
 Media | Rood | Geen media meer of er is een probleem met de media (vastgelopen, niet correct geladen). |
| Uit | Media is beschikbaar en correct geladen. | |
 Printerconfiguratie | Rood | Er is een probleem met de printerconfiguratie. |
| Uit | Er zijn geen configuratieproblemen. | |
 Lint | Rood | Geen lint meer of er is een probleem met het lint (wordt niet ingevoerd of is onjuist geladen). |
| Uit | Lint is in orde of de printer is niet geconfigureerd om lint te gebruiken. | |
 Printkop heet | Rood | De printkop is te heet. |
| Uit | De temperatuur van de printkop is normaal en klaar om af te drukken. | |
 Printkop Omhoog | Rood | Printkop is omhoog. |
| Uit | Printkop is omlaag. | |
 Algemene fout | Rood | Er is een printerprobleem dat niet is gekoppeld aan een van de andere pictogrammen. |
| Uit | Er zijn geen algemene fouten. | |
 Pauze | Wit | De printer is gepauzeerd. |
| Uit | De printer is niet gepauzeerd. | |
 Onderhoud | Amber | Onderhoud is vereist en een levensduur kilometertellerinstelling is bereikt. |
| Uit | Er is geen onderhoud vereist. |

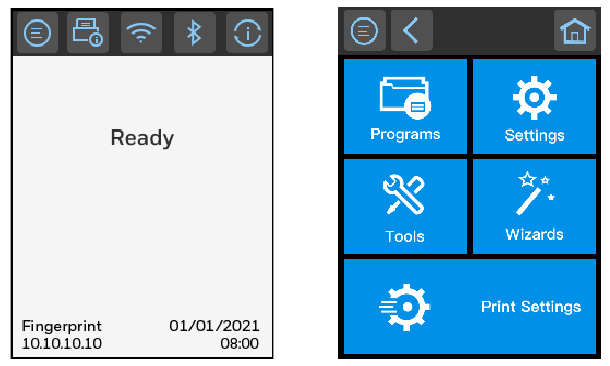

Touchscreenprinter - Gereed-scherm en hoofdmenu
Touchscreen-menupictogrammen
| Touchscreen-menupictogrammen | Druk op om: |
 Hoofdmenu | Het hoofdmenu van de printer weergeven. |
 Afdrukken | Specifieke printerinformatie weergeven. |
 Wifi-connectiviteit | Wifi-verbindingsinformatie weergeven. |
 Bluetooth | Bluetooth/Bluetooth LE-informatie voor de printer weergeven. |
 Communicatie | Communicatie-informatie voor de printer weergeven. |
 Terug | Terug navigeren door de printermenu's. |
 Start | Terugkeren naar het Gereed-scherm. |
Raadpleeg de gebruikershandleiding voor meer informatie over printerpictogrammen.
Afdrukknop
Gebruik de Print button (Afdrukknop)
om media door te voeren, afdruktaken te pauzeren, te kalibreren, testinvoer uit te voeren en af te drukken.
| Printerstatus | Actie afdrukknop |
| Opstarten | Druk tijdens het opstarten op de Print button (Afdrukknop) om de kalibratiemodus te openen of om de standaardinstellingen te herstellen als de printkop is opgetild. |
| Gereed | Druk op de Print button (Afdrukknop) om de media door te voeren. Houd de Print button (Afdrukknop) ingedrukt voor slimme kalibratie. |
| Afdrukken | Druk op de Print button (Afdrukknop) om het afdrukken te stoppen of te pauzeren. De printer stopt na het voltooien van het huidige label. |
| Gepauzeerd | Druk op de Print button (Afdrukknop) om het afdrukken te hervatten. |
| Fout | Druk op de Print button (Afdrukknop) om de media door te voeren. |
Een testlabel afdrukken op een LED-displaymodel
Zodra de printer is ingeschakeld, doorloopt de printer de opstartprocedure en lichten alle LED's op. Wanneer de laatste twee LED's branden (Printkop heet en Onderhoud):
- Houd dePrint button (Afdrukknop) ingedrukt totdat het testlabel begint af te drukken.
- Laat dePrint button (Afdrukknop) los.
Uw testlabel wordt afgedrukt.
Een testlabel afdrukken op een touchscreen-displaymodel
Zodra de printer is ingeschakeld, wordt een opstartwizard uitgevoerd waarin u basisconfiguratiegegevens kunt invoeren.
- Voer alle informatie in op de wizard-schermen. Klik opNo (Nee) wanneer u wordt gevraagd om andere wizards uit te voeren.
- Tik in het Gereed-scherm op deMain Menu (Hoofdmenu)
![]()
. - Tik in het hoofdmenu opTools (Hulpprogramma's) > Test Labels (Testlabels).
- Selecteer het testlabel dat u wilt afdrukken en tik erop.
.Uw testlabel wordt afgedrukt.
Ondersteuning
Om in onze kennisbank naar een oplossing te zoeken of om u aan te melden bij de portaal voor technische ondersteuning en een probleem te melden, gaat u naar www.sps.honeywell.com.
Documentatie
Productdocumentatie is beschikbaar op www.sps.honeywell.com.
