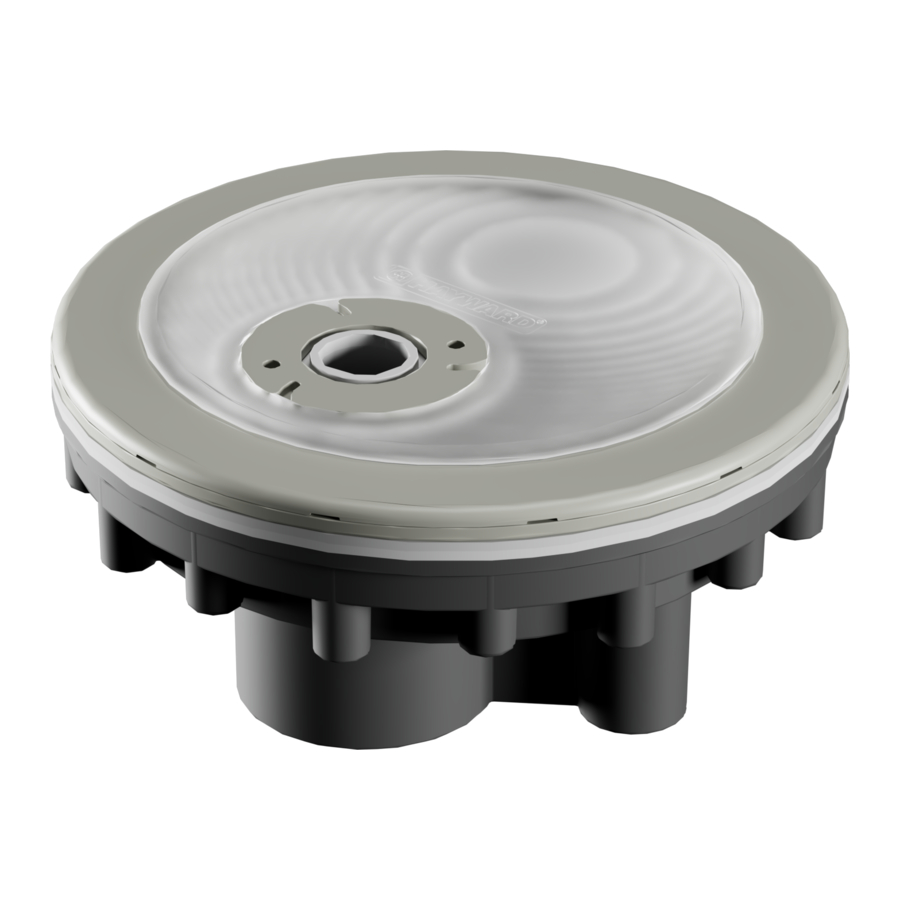

HAYWARD ColorLogic handleiding

Voordat u begint

Compatibiliteit

De Hayward WFB200 ColorLogic Bubbler is compatibel met de volgende Hayward ColorLogic 320 Accent Light-modellen:

Wat is inbegrepen

LET OP: sommige inbegrepen onderdelen zijn NIET nodig voor installaties in vinylzwembaden. Deze onderdelen zijn gemarkeerd in de onderstaande tabel en kunnen worden genegeerd.

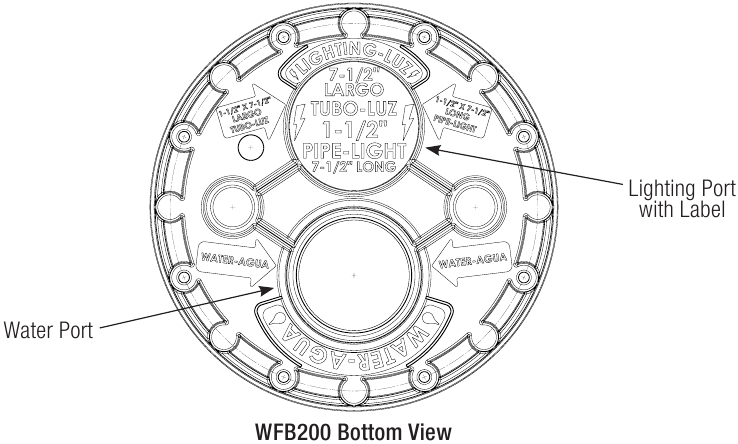

Leidingen

De poorten zijn NIET omkeerbaar! Markeer de waterleidingen en elektriciteitsleidingen duidelijk.

Voor de beste combinatie van water en licht monteert u de ColorLogic Bubbler niet meer dan 30,5 cm (12 inch) onder het wateroppervlak.

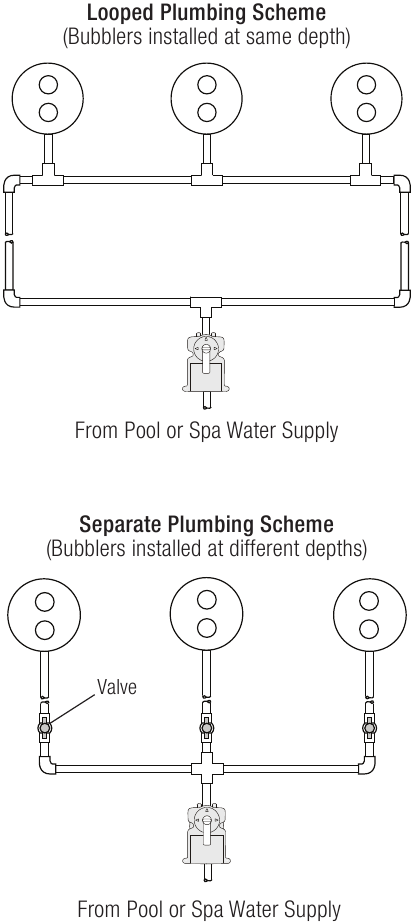

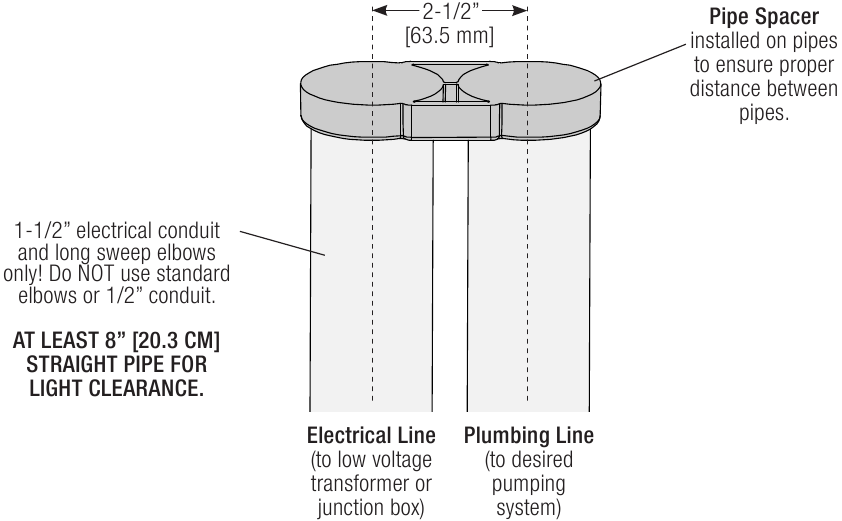

Ruwe leidingen

Als nauwkeurige regeling gewenst is: Installeer een in-line debietregelklep om de hoogte en de stroom van de waterstroom van de ColorLogic Bubbler aan te passen.

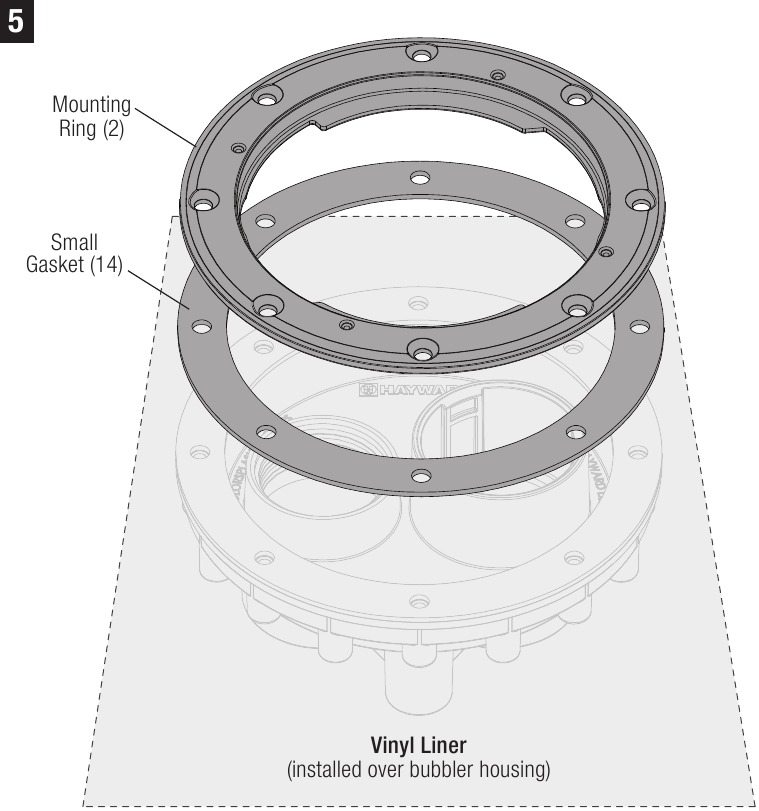

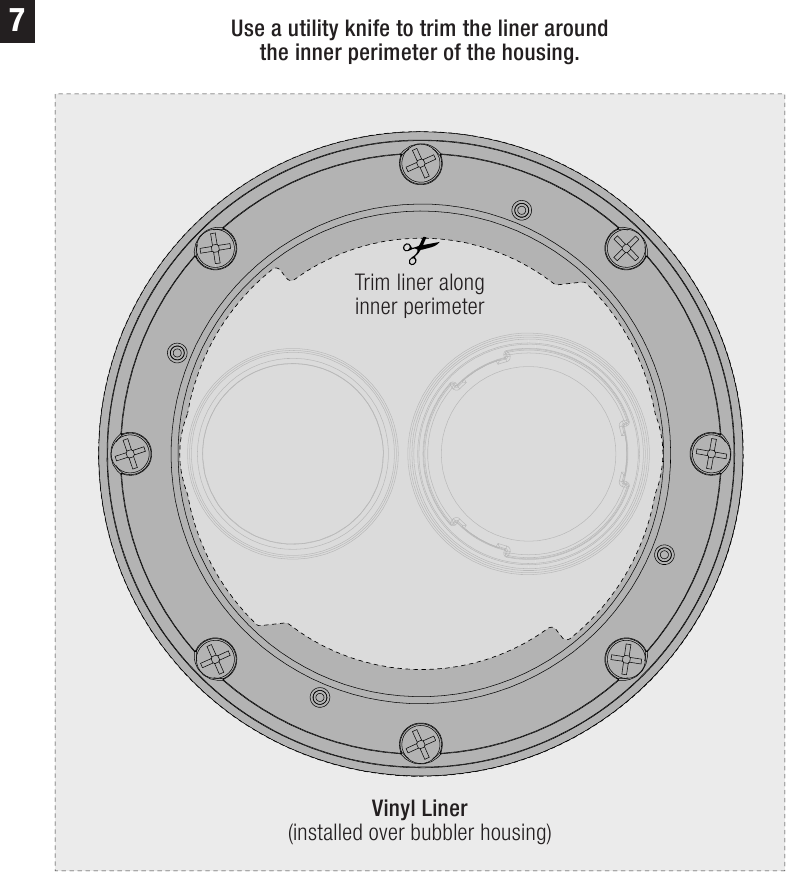

Vinylinstallatie

De poorten zijn NIET omkeerbaar! Zorg ervoor dat u de leidingen aan de juiste poorten lijmt.

Druk de montageplaat op de liner tot deze gelijk ligt. Let op: hierdoor wordt de liner ongeveer 1/4" [6 mm] in de behuizing uitgerekt.

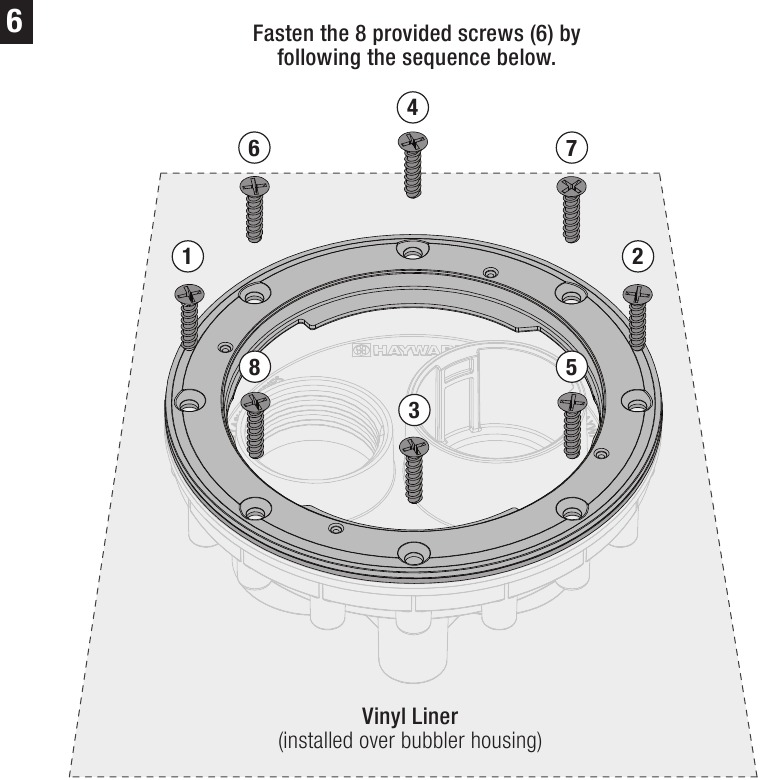

Draai niet te vast! Te vast aandraaien kan de behuizing beschadigen. Gebruik geen elektrisch gereedschap.

Lichtinstallatie

Optioneel

Draai niet te vast! Te vast aandraaien kan lekkage veroorzaken.

Sluit het licht aan zoals beschreven in de handleiding van de Accent Light.

Installatie van sproeikop en lens

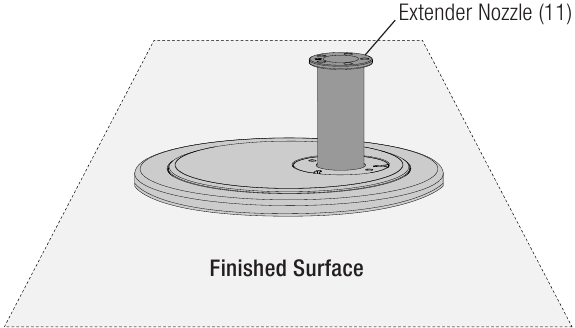

Als de ColorLogic Bubbler tijdens het gebruik een ongewenste vortex of werveling creëert, kan de meegeleverde verlengstuksproeikop (11) worden gebruikt om het effect te verminderen. Gebruik het Bubbler Tool (14) om de bestaande sproeikopmoer (5) en sproeikop (4) te verwijderen, plaats vervolgens de verlengstuksproeikop zoals hieronder wordt weergegeven en installeer de sproeikopmoer opnieuw.

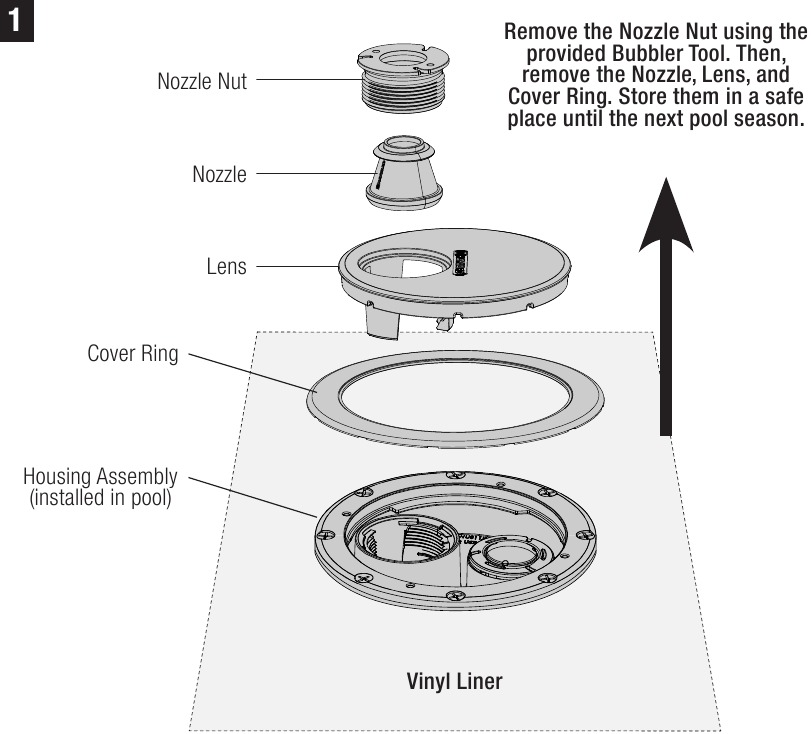

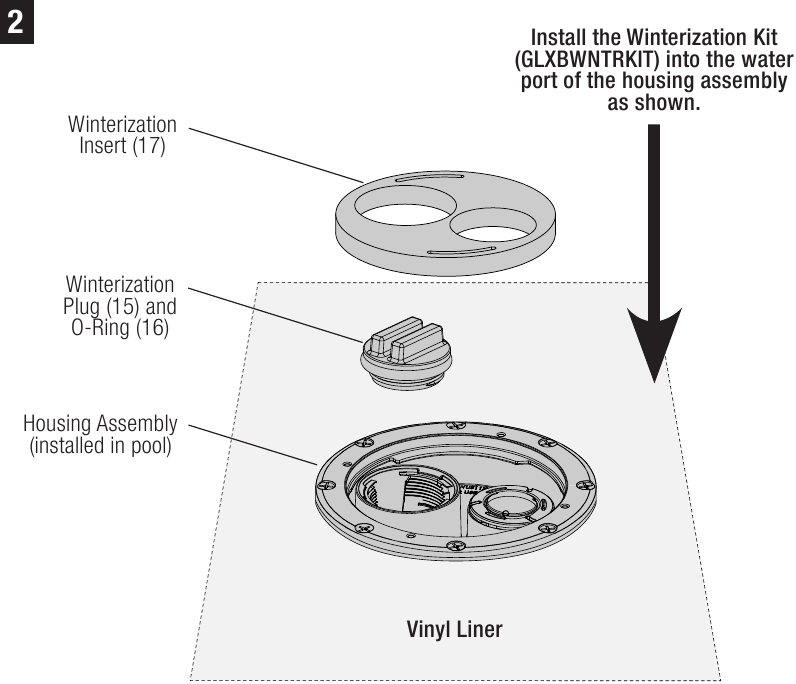

Winterklaar maken

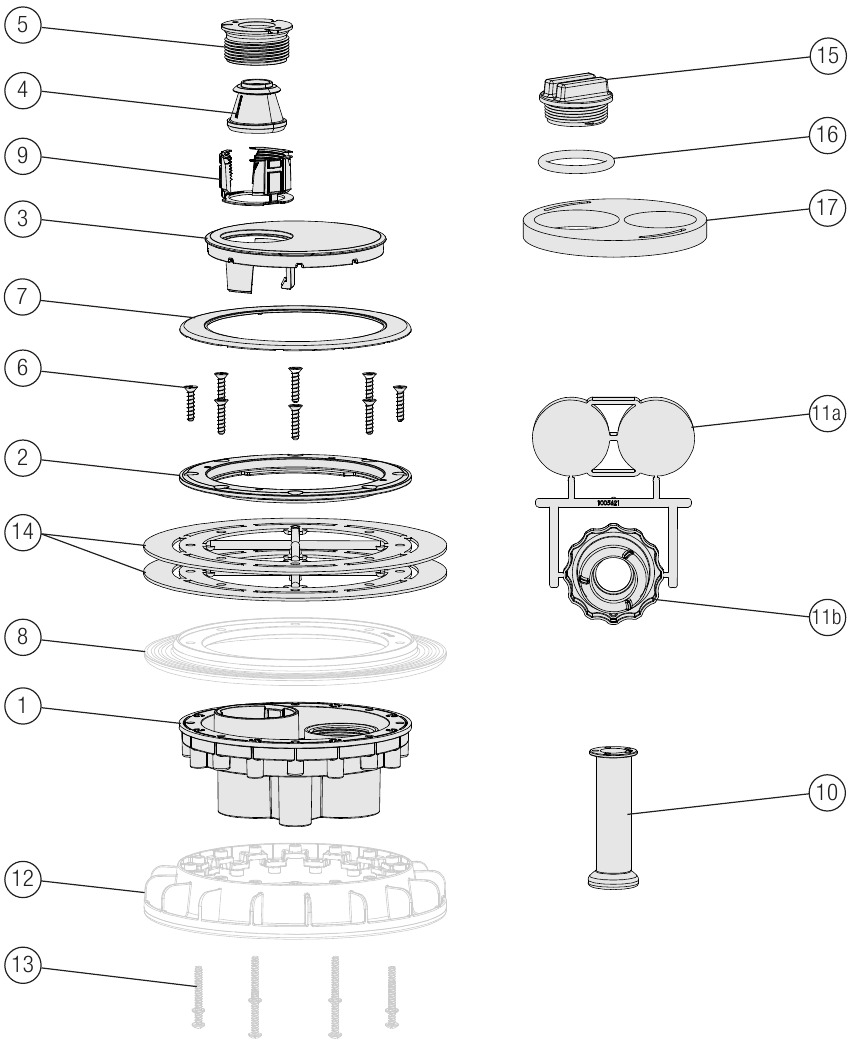

Vervangingsonderdelen

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Dit is het veiligheidswaarschuwingssymbool. Wanneer u dit symbool op apparatuur of in deze handleiding ziet, let dan op een van de volgende signaalwoorden en wees alert op mogelijk persoonlijk letsel:

Waarschuwt voor gevaren die ernstig persoonlijk letsel, de dood of grote schade aan eigendommen kunnen veroorzaken en die, indien genegeerd, een potentieel gevaar vormen.

Waarschuwt voor gevaren die klein of matig persoonlijk letsel en/of schade aan eigendommen zullen of kunnen veroorzaken en die, indien genegeerd, een potentieel gevaar vormen. Het kan consumenten ook bewust maken van acties die onvoorspelbaar en onveilig zijn.
LET OP
Geeft speciale instructies aan die belangrijk zijn, maar geen betrekking hebben op gevaren.
LEES EN VOLG ALLE INSTRUCTIES

Lees en volg alle instructies in deze handleiding en op de apparatuur. Het niet opvolgen van de instructies kan leiden tot ernstig letsel en/of de dood.

GEVAAR VOOR ELEKTRISCHE SCHOK. HET MONTEREN VAN EEN ARMATUUR DIE AARDING VEREIST IN DEZE NIS KAN ERNSTIG LETSEL EN/OF DE DOOD VEROORZAKEN. MONTEER GEEN NIET-UL-GELIJSTDE LAMPEN OF ARMATUREN DIE AARDING VEREISEN IN DEZE NIS.

Risico op elektrische schok. Gevaarlijke spanning kan schokken, brandwonden en de dood of ernstige schade aan eigendommen veroorzaken. Alle elektrische bedrading MOET in overeenstemming zijn met de toepasselijke lokale voorschriften, regels en de National Electrical Code (NEC). Om het risico op elektrische schokken te verminderen, mag u GEEN verlengsnoer gebruiken om het apparaat op de elektriciteitsvoorziening aan te sluiten. Zorg voor een correct geplaatst stopcontact. Voordat u aan elektrische apparatuur gaat werken, moet u de stroomtoevoer naar de apparatuur uitschakelen.

Risico op elektrische schok. Het openen van de lamp kan schokken, brandwonden en ernstig letsel veroorzaken. De lamp bevat geen onderdelen die door de gebruiker kunnen worden onderhouden. Open de lamp niet.
LET OP
Dit zwembadproduct is UL-gecertificeerd voor permanent geïnstalleerde zwembaden of spa's. Het is niet gecertificeerd voor opslagbaden of spa's. Permanent geïnstalleerde zwembaden en spa's zijn zwembaden die in of gedeeltelijk in de grond zijn gebouwd en alle andere zwembaden die water kunnen vasthouden met een diepte van meer dan 1,07 m (42 inch). Opslagbaden en spa's zijn zwembaden die op of boven de grond zijn gebouwd en water kunnen vasthouden tot een maximum van 1,07 m (42 inch).

Gevaar voor elektrische schok. Beschadiging van de bedrading kan ernstig letsel of de dood veroorzaken. Om het risico op elektrische schokken te verminderen, moet u beschadigde bedrading onmiddellijk vervangen. Plaats de leiding om misbruik door grasmaaiers, heggenscharen en andere apparatuur te voorkomen.

Gevaar voor aanzuigbeknelling. Aanzuiging in aanzuigopeningen en/of aanzuigopeningdeksels die beschadigd, gebroken, gebarsten, ontbreken of niet goed vastzitten, kan ernstig letsel en/of de dood veroorzaken als gevolg van de volgende beknellingsgevaren:
Haarbeknelling – Haar kan verstrikt raken in het deksel van de aanzuigopening.
Ledematenbeknelling – Een ledemaat die in een opening van een aanzuigopeningput of aanzuigopeningdeksel wordt gestoken dat beschadigd, gebroken, gebarsten, ontbreekt of niet goed vastzit, kan leiden tot een mechanische binding of zwelling van de ledemaat.
Beknelling van het lichaam door aanzuiging – Een negatieve druk die wordt uitgeoefend op een groot deel van het lichaam of de ledematen kan leiden tot beknelling.
Evisceratie/uitzetting van de ingewanden – Een negatieve druk die rechtstreeks op de darmen wordt uitgeoefend via een onbeschermde aanzuigopeningput of aanzuigopeningdeksel dat beschadigd, gebroken, gebarsten, ontbreekt of niet goed vastzit, kan leiden tot evisceratie/uitzetting van de ingewanden.
Mechanische beknelling – Er is een kans dat sieraden, badkleding, haarversieringen, vinger, teen of knokkel vast komen te zitten in een opening van een aanzuigopeningdeksel, wat resulteert in mechanische beknelling.

Om het risico op beknellingsgevaren te verminderen:

• Wanneer de openingen klein genoeg zijn om door een persoon te worden geblokkeerd, moeten er minimaal twee functionerende aanzuigopeningen per pomp worden geïnstalleerd. Aanzuigopeningen in hetzelfde vlak (d.w.z. vloer of wand) moeten op een afstand van minimaal drie voet (3') [1 meter] van elkaar worden geïnstalleerd, gemeten van dichtbij gelegen punt tot dichtbij gelegen punt.

• Dubbele aanzuigaansluitingen moeten op zodanige plaatsen en afstanden worden geplaatst dat "dubbele blokkering" door een gebruiker wordt vermeden.
• Dubbele aanzuigaansluitingen mogen niet worden geplaatst op zitgedeeltes of op de rugleuning van dergelijke zitgedeeltes.
• Het maximale systeemdebiet mag de debietwaarde zoals vermeld in Tabel 1 niet overschrijden.
• Gebruik nooit een zwembad of spa als een onderdeel van de aanzuigopening beschadigd, gebroken, gebarsten, ontbreekt of niet goed vastzit.
• Vervang beschadigde, gebroken, gebarsten, ontbrekende of niet goed vastzittende onderdelen van de aanzuigopening onmiddellijk.
• Volg bovendien alle nationale, provinciale en lokale codes die van toepassing zijn, in overeenstemming met de nieuwste ASME-, APSP-normen en CPSC-richtlijnen, twee of meer aanzuigopeningen per pomp die zijn geïnstalleerd.
• De installatie van een vacuümontgrendelings- of ontluchtingssysteem, dat aanzuigbeknelling verlicht, wordt aanbevolen.

Het niet verwijderen van de druktestpluggen en/of pluggen die worden gebruikt bij het winterklaar maken van het zwembad/de spa uit de aanzuigopeningen kan leiden tot een verhoogd risico op aanzuigbeknelling zoals hierboven beschreven.

Het niet vrijhouden van onderdelen van de aanzuigopening van vuil, zoals bladeren, vuil, haar, papier en ander materiaal, kan leiden tot een verhoogd risico op aanzuigbeknelling zoals hierboven beschreven.

Onderdelen van de aanzuigopening hebben een beperkte levensduur, het deksel/rooster moet regelmatig worden gecontroleerd en minstens om de tien jaar worden vervangen of als het beschadigd, gebroken, gebarsten, ontbreekt of niet goed vastzit.

Onderdelen zoals het filtratiesysteem, pompen en verwarming moeten zo worden geplaatst dat wordt voorkomen dat ze door jonge kinderen als toegang tot het zwembad worden gebruikt. Om het risico op letsel te verminderen, mogen kinderen dit product niet gebruiken of erop klimmen. Houd kinderen te allen tijde nauwlettend in de gaten. Onderdelen zoals het filtratiesysteem, pompen en verwarmingen moeten zo worden geplaatst dat wordt voorkomen dat kinderen ze als toegang tot het zwembad gebruiken.

Gevaarlijke druk. Watercirculatiesystemen voor zwembaden en spa's werken onder gevaarlijke druk tijdens het opstarten, normaal bedrijf en na het uitschakelen van de pomp. Blijf uit de buurt van apparatuur van het circulatiesysteem tijdens het opstarten van de pomp. Het niet opvolgen van de veiligheids- en bedieningsinstructies kan leiden tot een gewelddadige scheiding van het pomphuis en het deksel, en/of het filterhuis en de klem als gevolg van druk in het systeem, wat kan leiden tot schade aan eigendommen, ernstig persoonlijk letsel of de dood. Voordat u onderhoud uitvoert aan het watercirculatiesysteem van het zwembad en de spa, moeten alle systeem- en pompregelingen in de uit-stand staan en moet de handmatige ontluchtingsklep van het filter in de open stand staan. Voordat u de systeempomp start, moeten alle systeemkleppen in een positie staan ​​die het mogelijk maakt dat systeemwater terugkeert naar het zwembad. Verander de stand van de filterregelklep niet terwijl de systeempomp draait. Voordat u de systeempomp start, moet u de handmatige ontluchtingsklep van het filter volledig openen. Sluit de handmatige ontluchtingsklep van het filter pas als er een constante stroom water (geen lucht of lucht en water) wordt afgevoerd.

Scheidingsgevaar. Het niet opvolgen van de veiligheids- en bedieningsinstructies kan leiden tot een gewelddadige scheiding van pomp- en/of filteronderdelen. Het zeefdeksel moet goed aan het pomphuis worden bevestigd met de vergrendelingsring van het zeefdeksel. Voordat u onderhoud uitvoert aan het circulatiesysteem van het zwembad en de spa, moet de handmatige ontluchtingsklep van de filters in de open stand staan. Gebruik het circulatiesysteem van het zwembad en de spa niet als een systeemonderdeel niet correct is gemonteerd, beschadigd is of ontbreekt. Gebruik het circulatiesysteem van het zwembad en de spa alleen als het huis van de handmatige ontluchtingsklep van het filter in de vergrendelde stand in het bovenste filterhuis staat. Gebruik of test het circulatiesysteem nooit bij meer dan 50 PSI. Spoel het systeem niet door met perslucht. Het doorspoelen van het systeem met perslucht kan ervoor zorgen dat onderdelen exploderen, met het risico op ernstig letsel of de dood voor iedereen in de buurt. Gebruik alleen een lagedruk (onder 5 PSI), hoogvolume blazer bij het ontluchten van de pomp, het filter of de leidingen.

Risico op elektrische schok. Alle elektrische bedrading MOET in overeenstemming zijn met de toepasselijke lokale voorschriften, regels en de National Electric Code (NEC). Gevaarlijke spanning kan schokken, brandwonden en de dood of ernstige schade aan eigendommen veroorzaken. Om het risico op elektrische schokken te verminderen, mag u GEEN verlengsnoer gebruiken om het apparaat op de elektriciteitsvoorziening aan te sluiten. Zorg voor een correct geplaatst stopcontact. Voordat u aan elektrische apparatuur gaat werken, moet u de stroomtoevoer naar de apparatuur uitschakelen. Om het risico op elektrische schokken te verminderen, moet u beschadigde bedrading onmiddellijk vervangen. Plaats de leiding om misbruik door grasmaaiers, heggenscharen en andere apparatuur te voorkomen. Sluit NIET aan op een gastoevoerleiding.

Risico op elektrische schok. Het niet aarden van alle elektrische apparatuur kan ernstig of dodelijk gevaar voor elektrische schokken veroorzaken. Aard alle elektrische apparatuur voordat u deze aansluit op de elektrische voeding.

Risico op elektrische schok. Het niet verbinden van alle elektrische apparatuur met de zwembadconstructie verhoogt het risico op elektrocutie en kan leiden tot letsel of de dood. Raadpleeg de installatie-instructies en raadpleeg een professionele elektricien over het verbinden van alle elektrische apparatuur om het risico op elektrische schokken te verminderen. Neem ook contact op met een erkende elektricien voor informatie over lokale elektrische codes voor verbindingsvereisten.
Opmerkingen voor elektriciens: Gebruik een massieve koperen geleider, maat 8 of groter. Laat een continue draad lopen van de externe aardingsnok naar de wapeningsstaaf of het gaas. Sluit een massieve koperen verbindingsdraad van nr. 8 AWG (8,4 mm2) [nr. 6 AWG (13,3 mm2) voor Canada] aan op de drukdraadconnector op de elektrische apparatuur en op alle metalen onderdelen van het zwembad, de spa of de hot tub, en de metalen leidingen (behalve gasleidingen), en leidingen binnen 1,5 m (5 ft.) van de binnenmuren van het zwembad, de spa of de hot tub.

Raadpleeg de NEC-codes voor alle bedradingsnormen, inclusief, maar niet beperkt tot, aarding, verbinding en andere algemene bedradingsprocedures.

Risico op elektrische schok. De elektrische apparatuur mag alleen worden aangesloten op een voedingscircuit dat wordt beschermd door een aardlekstroomonderbreker (GFCI). Een dergelijke GFCI moet door de installateur worden geleverd en moet routinematig worden getest. Om de GFCI te testen, drukt u op de testknop. De GFCI moet de stroom onderbreken. Druk op de resetknop. De stroom moet worden hersteld. Als de GFCI niet op deze manier werkt, is de GFCI defect. Als de GFCI de stroom naar de elektrische apparatuur onderbreekt zonder dat de testknop is ingedrukt, vloeit er een aardstroom, wat wijst op de mogelijkheid van een elektrische schok. Gebruik deze elektrische apparatuur niet. Koppel de elektrische apparatuur los en laat het probleem verhelpen door een gekwalificeerde servicevertegenwoordiger voordat u deze gebruikt.

Hayward^® pompen zijn bedoeld voor gebruik met permanent geïnstalleerde zwembaden en mogen worden gebruikt met bubbelbaden en spa's indien dit is aangegeven. Niet gebruiken met opslagbaden. Een permanent geïnstalleerd zwembad is in of op de grond of in een gebouw gebouwd, zodat het niet gemakkelijk kan worden gedemonteerd voor opslag. Een opslagbad is zo geconstrueerd dat het gemakkelijk kan worden gedemonteerd voor opslag en weer in zijn oorspronkelijke staat kan worden gemonteerd.
