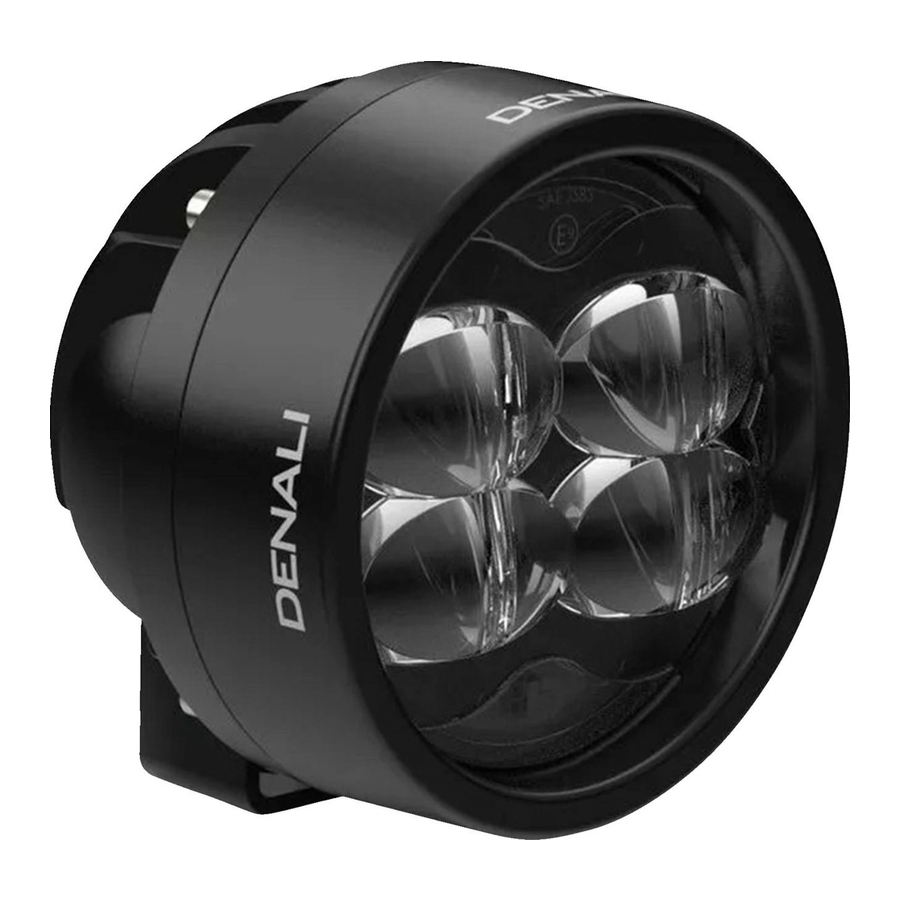

Denali D3 handleiding
Wat zit er in de doos?

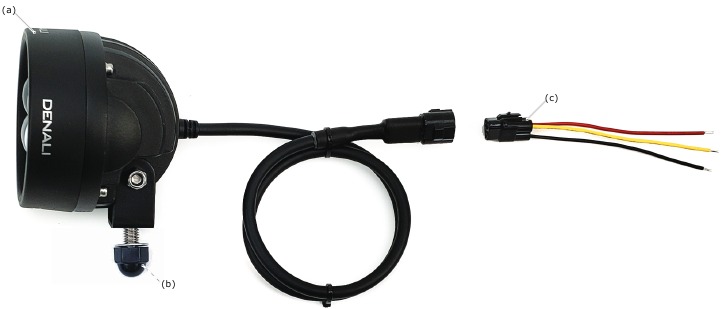

Inhoud van de kit
| (a) | LED-lichtpod | Aantal 1 |
| (b) | M8 bevestigingsmateriaal | Aantal 1 |
| (c) | Bedradingstaart | Aantal 1 |
Benodigd gereedschap: 13 mm steeksleutel, 10 mm steeksleutel, 4 mm inbussleutel
Lees dit voor de installatie
DENALI-producten moeten altijd worden geïnstalleerd door een gekwalificeerde motorfietstechnicus. Als u niet zeker weet of u een product correct kunt installeren, laat het product dan installeren door uw plaatselijke motorfietshandelaar. DENALI aanvaardt geen verantwoordelijkheid voor schade veroorzaakt door onjuiste installatie.
Bij het installeren van elektronica is het uiterst belangrijk om goed te letten op de manier waarop draden worden geleid, vooral bij het monteren van producten op het voorspatbord, de voorvorken of de kuip van uw motorfiets. Zorg er altijd voor dat u het stuur volledig naar links en volledig naar rechts draait en de vering volledig samendrukt om ervoor te zorgen dat de draden niet vast komen te zitten en voldoende speling hebben om uw motorfiets correct te laten werken.
Installatietips
We raden ten zeerste aan om vloeibare schroefdraadborgmiddel van gemiddelde sterkte te gebruiken op alle schroeven, moeren en bouten. Het is ook belangrijk om ervoor te zorgen dat alle hardware wordt vastgedraaid met de juiste aanhaalmomenten zoals vermeld in uw gebruikershandleiding. Raadpleeg voor de meegeleverde accessoirehardware de standaard aanhaalmomenten die hieronder worden vermeld. Inspecteer alle hardware na de eerste 50 km om ervoor te zorgen dat de juiste aanhaalmomenten worden gehandhaafd.
| Boutmaat | in-lbs | ft-lbs | Nm |
| M3 | 10.0 in-lbs | - | 1.0 Nm |
| M4 | 23.0 in-lbs | - | 2.5 Nm |
| M5 | 44.5 in-lbs | 3.5 ft-lbs | 5.0 Nm |
| M6 | 78.0 in-lbs | 6.5 ft-lbs | 9.0 Nm |
| M8 | - | 13.5 ft-lbs | 18.0 Nm |
| M10 | - | 30.0 ft-lbs | 41.0 Nm |
| M12 | - | 52.0 ft-lbs | 71.0 Nm |
Hardware maatgids
Weet u niet zeker welke maat bout u heeft? Gebruik deze liniaal om schroeven, bouten, afstandhouders, enz. te meten. Onthoud dat de lengte van een schroef of bout wordt gemeten vanaf het begin van het "montageoppervlak" tot het einde van de schroef, dus neem alleen de schroefkop mee bij het meten van verzonken schroeven.
De lichten monteren
De montageplaats kiezen

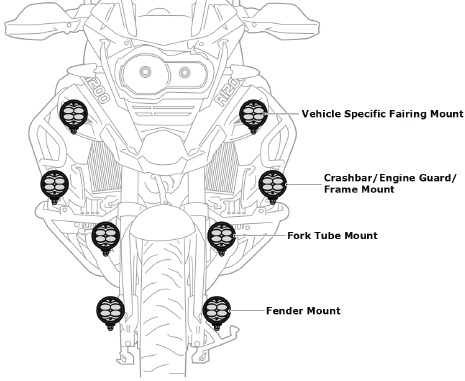

DENALI biedt tientallen universele en voertuigspecifieke lichtbevestigingen. Om de beste montageplaats te bepalen, kunt u de volgende tips overwegen. Voor maximale straalafstand 's nachts monteert u de lampen hoger. Voor maximale zichtbaarheid overdag monteert u de lampen laag om uw algehele verlichtingsvoetafdruk te vergroten. Om het optimale verlichtings- en zichtbaarheidspakket te creëren, monteert u één paar langeafstandspots hoog voor nachtelijke afstand en één paar breedstralers of hybride lampen laag voor zichtbaarheid overdag en nachtelijke opvulling.
Bekijk onze volledige montage-applicatiegrafiek op DENALIELECTRONICS.COM om alle montageopties te zien die beschikbaar zijn voor uw voertuig.
De lamp monteren

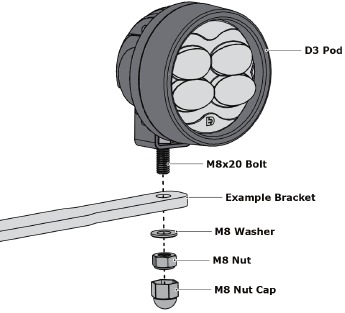

Stap één: Gebruik een 13 mm steeksleutel en de meegeleverde M8-schroef, -ring, -moer en -moerkap om de pods aan de montagebeugel te bevestigen.
Stap twee: Gebruik de MS plastic moerkap om de moer en de blootliggende schroefdraad af te dekken.
De lichten richten
Als u beperkte ruimte heeft of moeite heeft om de hot spot op de muur te identificeren, kunt u de afstand verkorten tot 2 meter en de tapelijn markeren op H-1 ".
Aanbevolen richtmethode

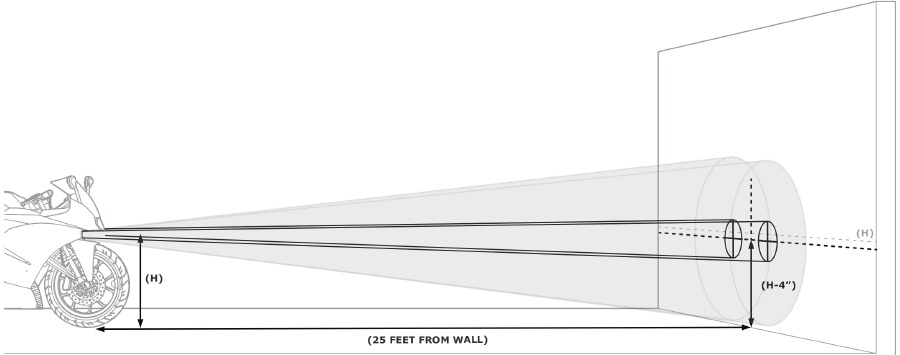

Stap één: Laat iemand op de motorfiets zitten en deze rechtop houden op een vlakke ondergrond, plaats het voertuig op 7,5 meter afstand van een vlakke en verticale muur. Zorg ervoor dat de muur groot genoeg is zodat beide stralen op de muur kunnen worden geprojecteerd. Een garagedeur is een geweldige plek om deze procedure uit te voeren.
Stap twee: Meet de afstand van de grond tot het midden van de lichtpods (H).
Stap drie: Maak met tape een horizontale lijn die 10 cm lager is dan de vorige meting van de grond tot het midden van de lichten (H-2").
Stap vier: Draai de montage- en scharnierbouten los en richt vervolgens elke lamp zo dat het midden van de hot spot overeenkomt met de tapelijn op de muur. De lichten moeten op gelijke afstand links en rechts van de middellijn van het voertuig worden gericht.
Stap vijf: Zodra de laatste aanpassingen aan de lichten zijn gemaakt, draait u de montage- en scharnierbouten vast.
Gefeliciteerd! De DENALI LED-lichtkit is succesvol geïnstalleerd! Geniet ervan!
Als u vragen, opmerkingen of suggesties heeft, aarzel dan niet om onze uitrustingsexperts te bellen op 401.360.2550 of bezoek WWW.DENALIELECTRONICS.COM
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Denali D3 handleiding
