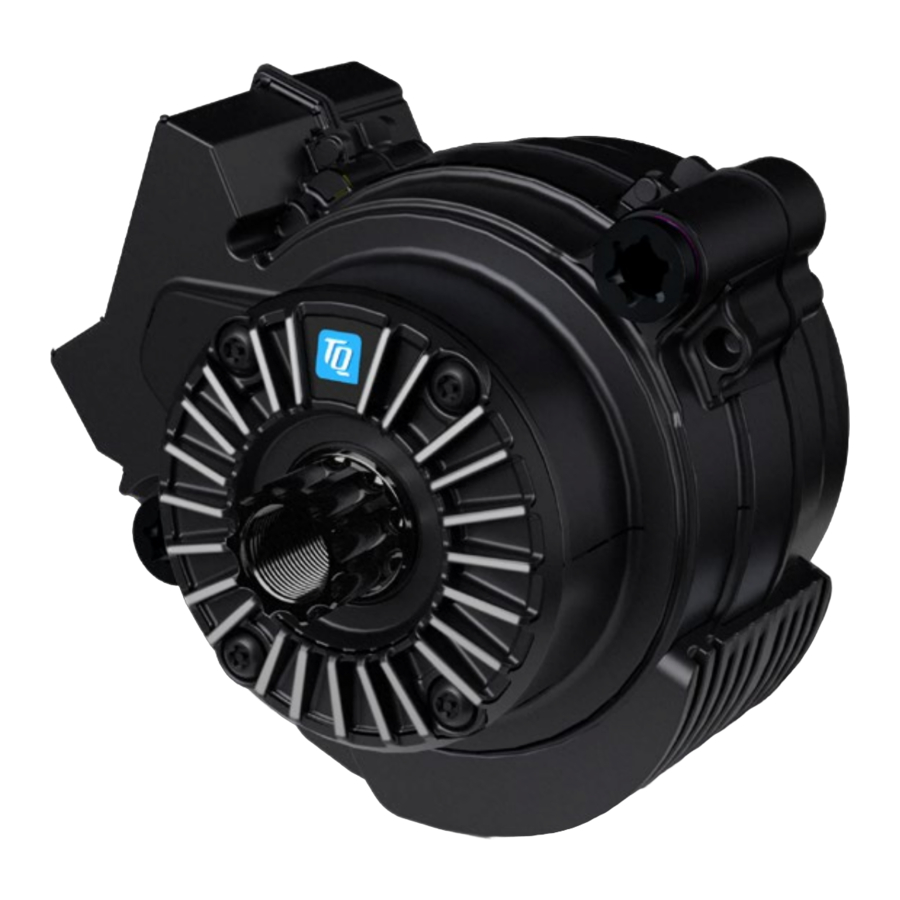

TQ HPR60 Handleiding

BEDIENING

Probeer het product niet te wijzigen of te repareren. Raadpleeg hoofdstuk "Beoogd gebruik" voor meer informatie. Gebruik dit product alleen binnen de volgende temperatuurgrenzen Bedrijf: -5°C tot 40°C / 23°F tot 104°F Opslag: 0°C tot 40°C / 32°F tot 104°F Verdere veiligheidswaarschuwingen met betrekking tot brandgevaar, elektrische schokken of persoonlijk letsel zijn te vinden in het gedeelte: "Belangrijke veiligheidsinstructies".

Aandrijfsysteem inschakelen:

• Schakel de aandrijfeenheid in door kort op de knop op het Center Display (pos. 1 in Fig. 1) of Bar End Display (pos. 1 in Fig. 2) te drukken.

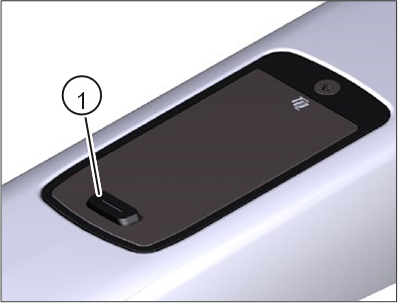

  Fig. 1: Scherm

Aandrijfsysteem uitschakelen:

• Schakel de aandrijfeenheid uit door lang op de knop op het Center Display (pos. 1 in Fig. 1) of Bar End Display (pos. 1 in Fig. 2) te drukken.

Raadpleeg de betreffende gebruikershandleiding voor meer informatie over de eerste configuratie en de functionaliteiten van het Display.

• Zorg ervoor dat de batterij voldoende is opgeladen voor gebruik.

  Fig. 2: Stuuruiteinddisplay

Algemene opmerkingen over het rijden

Functionaliteit van het HPR60-aandrijfsysteem
Het HPR60-aandrijfsysteem ondersteunt u tijdens het rijden tot een wettelijk toegestane snelheidslimiet die per land kan verschillen. De voorwaarde voor de ondersteuning door de aandrijfeenheid is dat de berijder trapt. Bij snelheden boven de toegestane snelheidslimiet schakelt het aandrijfsysteem de ondersteuning uit totdat de snelheid weer binnen het toegestane bereik ligt.
De door het aandrijfsysteem geleverde ondersteuning is ten eerste afhankelijk van de geselecteerde ondersteuningsmodus en ten tweede van de kracht die de berijder op de pedalen uitoefent. Hoe groter de kracht die op de pedalen wordt uitgeoefend, hoe groter de ondersteuning door de aandrijfeenheid.
U kunt ook op de e-bike rijden zonder ondersteuning van de aandrijfeenheid, bijvoorbeeld wanneer het aandrijfsysteem is uitgeschakeld of de batterij leeg is.

Versnelling
Dezelfde specificaties en aanbevelingen gelden voor het schakelen op een e-bike als voor het schakelen op een fiets zonder ondersteuning van de aandrijfeenheid.

Rijbereik
Het mogelijke bereik met één batterijlading wordt beïnvloed door verschillende factoren, bijvoorbeeld:

• Gewicht van e-bike, berijder en bagage
• Geselecteerde ondersteuningsmodus
• Snelheid
• Routeprofiel
• Geselecteerde versnelling
• Leeftijd en laadstatus van de batterij
• Bandenspanning
• Wind
• Buitentemperatuur

Het bereik van de e-bike kan worden vergroot met de optionele Range Extender.

Montagepositie Snelheidssensor

De snelheid van de e-bike wordt gemeten met behulp van een magneet (item 2 in Fig. 3) die pulsen activeert bij de snelheidssensor (item 1 in Fig. 3). De snelheidssensor en magneet zijn door de fabrikant gemonteerd met een afstand tussen 1 mm en 8 mm (zie Fig. 3) in het gebied van het achterwiel.

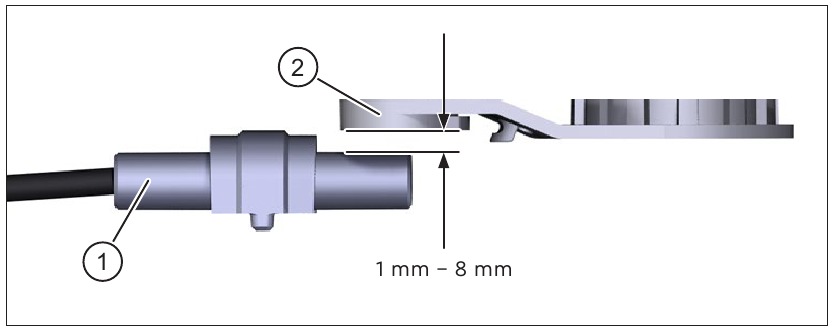

Fig. 3: Montage – Afstand tussen snelheidssensor en magneet

TRANSPORT EN OPSLAG

• Neem de toegestane bedrijfstemperatuur (-5°C tot +40°C / 23°F tot 104°F) en opslagtemperatuur (0°C tot +40°C / 32°F tot 104°F) in acht tijdens transport en opslag.
• Neem de landspecifieke voorschriften voor het vervoer van e-bikes en batterijen in acht.
• Bewaar de motor op een droge plaats, beschermd tegen direct zonlicht.

Brand- of elektrocutiegevaar door beschadigde batterij of Range Extender en onbedoelde start van het HPR60-aandrijfsysteem De oplaadbare batterijen kunnen beschadigd raken door schokken of stoten tijdens transport. Bovendien kan het HPR60-aandrijfsysteem onbedoeld worden gestart. Neem de nodige voorzorgsmaatregelen om te voorkomen dat de batterijen beschadigd raken of dat het aandrijfsysteem start. Lees alle veiligheidsinstructies in de handleiding van de batterij en Range Extender.

GEBRUIKERSONDERHOUD

Onderhoud en service

Alle service-, reparatie- of onderhoudswerkzaamheden worden uitgevoerd door een door TQ geautoriseerde fietsdealer. Uw fietsdealer kan u ook helpen met vragen over fietsgebruik, service, reparatie of onderhoud.

Reiniging

• De componenten van het HPR50-aandrijfsysteem mogen alleen worden gereinigd met water uit een standaard huishoudwaterslang en niet met een hogedrukreiniger.
• Schakel voor het reinigen het aandrijfsysteem uit op het Display.
• Verwijder indien nodig de optionele Range Extender voor het reinigen.
• Controleer voor het reinigen van de e-bike of de afdekking van de laadpoort in het fietsframe gesloten en vergrendeld is.
• Controleer na het reinigen of de laadpoort in het e-bikeframe droog is. Als er waterdruppels op de contacten in de laadpoort zitten, kan de e-bike mogelijk niet worden ingeschakeld.

Veiligheid

Deze instructie bevat informatie die u moet opvolgen voor uw persoonlijke veiligheid en om persoonlijk letsel en schade aan eigendommen te voorkomen. Ze worden gemarkeerd door waarschuwingsdriehoeken en hieronder weergegeven op basis van de mate van gevaar.

• Lees de instructies volledig door voordat u start en gebruikt. Dit helpt u om gevaren en fouten te vermijden.
• Bewaar de handleiding voor toekomstig gebruik. Deze gebruikershandleiding is een integraal onderdeel van het product en moet bij verkoop aan derden worden overgedragen.

Gevarenclassificatie

Het signaalwoord duidt op een gevaar met een hoog risico dat de dood of ernstig letsel tot gevolg zal hebben als het niet wordt vermeden.

Het signaalwoord duidt op een gevaar met een gemiddeld risico dat de dood of ernstig letsel tot gevolg zal hebben als het niet wordt vermeden.

Het signaalwoord duidt op een gevaar met een laag risico dat een licht of matig letsel tot gevolg kan hebben als het niet wordt vermeden.

OPMERKING

Een opmerking in de zin van deze instructie is belangrijke informatie over het product of het betreffende onderdeel van de instructie waarop speciale aandacht moet worden gevestigd.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Bij het gebruik van dit product moeten altijd basisvoorzorgsmaatregelen worden gevolgd, waaronder de volgende:

L ees alle instructies voordat u het product gebruikt.
S teek geen vingers of handen in het product.
S tel de aandrijfeenheid nooit bloot aan mechanische schokken om schade aan de aandrijfeenheid te voorkomen.
O m het risico op letsel te verminderen, is nauwlettend toezicht noodzakelijk wanneer de aandrijfeenheid in de buurt van kinderen wordt gebruikt.

Open nooit de behuizing van de aandrijfeenheid en probeer de aandrijfeenheid niet te demonteren.
G ebruik dit product niet als het flexibele netsnoer of de uitgangskabel gerafeld is, een gebroken isolatie heeft of andere tekenen van schade vertoont.
B reng geen wijzigingen aan in de aandrijfeenheid die de prestaties of de maximaal ondersteunde snelheid van uw aandrijfeenheid beïnvloeden. Door dit te doen, brengt u uzelf en anderen in gevaar en overtreedt u mogelijk de wet. Bovendien vervalt de garantie.
D e loopondersteuning mag alleen worden gebruikt om de e-bike te duwen. Zorg ervoor dat beide wielen van de e-bike contact maken met de grond. Anders bestaat er risico op letsel.
Z org ervoor dat uw benen zich op een veilige afstand van de pedalen bevinden wanneer de loopondersteuning is geactiveerd. Anders bestaat er risico op letsel door de draaiende pedalen.
Probeer het product niet te wijzigen of te repareren. Raadpleeg hoofdstuk "Beoogd gebruik" voor meer informatie.
D eze apparatuur is niet bedoeld om te worden gebruikt bij omgevingstemperaturen lager dan -5°C (23°F) of hoger dan omgevingstemperaturen van 40°C (104°F)
G ebruik dit product alleen binnen de volgende temperatuurgrenzen
Bedrijf: -5°C tot 40°C / 23°F tot 104°F
Opslag: 0°C tot 40°C / 32°F tot 104°F
De aandrijfeenheid kan tijdens het gebruik opwarmen, afhankelijk van de belasting en andere factoren, waardoor het oppervlak van de aandrijfeenheid en de nabijgelegen componenten (afdekking van de aandrijfeenheid) heet worden. Raak de aandrijfeenheid tijdens of na een rit niet aan met uw handen of benen. Anders bestaat er risico op brandwonden.

Veiligheidsinstructies voor het werken aan de e-bike
Zorg ervoor dat het HPR60-aandrijfsysteem niet langer van stroom wordt voorzien voordat u werkzaamheden (bijv. reiniging, kettingonderhoud, enz.) aan de e-bike uitvoert:
S chakel het aandrijfsysteem uit op het Display en wacht tot het Display is verdwenen. (Zorg ervoor dat het display niet reageert door op de afstandsbediening te drukken om te controleren of het systeem is uitgeschakeld en niet in stealth-modus staat)
Anders bestaat het risico dat de aandrijfeenheid op een ongecontroleerde manier start en ernstig letsel veroorzaakt, bijv. beknelling, klemmen of afschuiven van de handen. Alle werkzaamheden zoals reparatie, montage, service en onderhoud worden uitsluitend uitgevoerd door een fietsdealer die door TQ is geautoriseerd.

Veiligheidsinstructies voor het rijden
Neem de volgende punten in acht om letsel als gevolg van een val bij het starten met een hoog koppel te voorkomen:
We raden u aan om elke keer dat u rijdt een geschikte helm en beschermende kleding te dragen. Neem de voorschriften van uw land in acht.
Houd rekening met het mogelijk hoge koppel van de aandrijving bij het starten.
Selecteer een geschikte overbrengingsverhouding of pedaalondersteuning om wegrijden te voorkomen om het risico op een wheelie (voorwiel komt los) of rollover te vermijden.

Risico op letsel Oefen eerst de bediening van de e-bike en de functies ervan zonder ondersteuning van de aandrijfeenheid. Verhoog vervolgens geleidelijk de ondersteuningsmodus.

BEWAAR DEZE INSTRUCTIES

Beoogd gebruik

De Drive Unit HPR60 is uitsluitend bedoeld voor het ondersteunen van de kracht van uw e-bike en mag niet voor andere doeleinden worden gebruikt.
Elk ander gebruik of gebruik dat verder gaat dan dit, wordt als oneigenlijk beschouwd en leidt tot verlies van de garantie. In geval van niet-bedoeld gebruik aanvaardt TQ-Systems GmbH geen aansprakelijkheid voor eventuele schade en geen garantie voor een goede en functionele werking van het product.
Beoogd gebruik omvat ook het in acht nemen van deze instructies en alle daarin opgenomen informatie, evenals de informatie over beoogd gebruik in de aanvullende documenten die bij de e-bike zijn gevoegd.
Een foutloze en veilige werking van het product vereist een correct transport, opslag, installatie en bediening.

Technische gegevens

Aandrijfeenheid

Tab. 1: Technische gegevens – Drive Unit HPR60

Snelheidssensor

Tab. 2: Technische gegevens – Snelheidssensor

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download TQ HPR60 Handleiding
