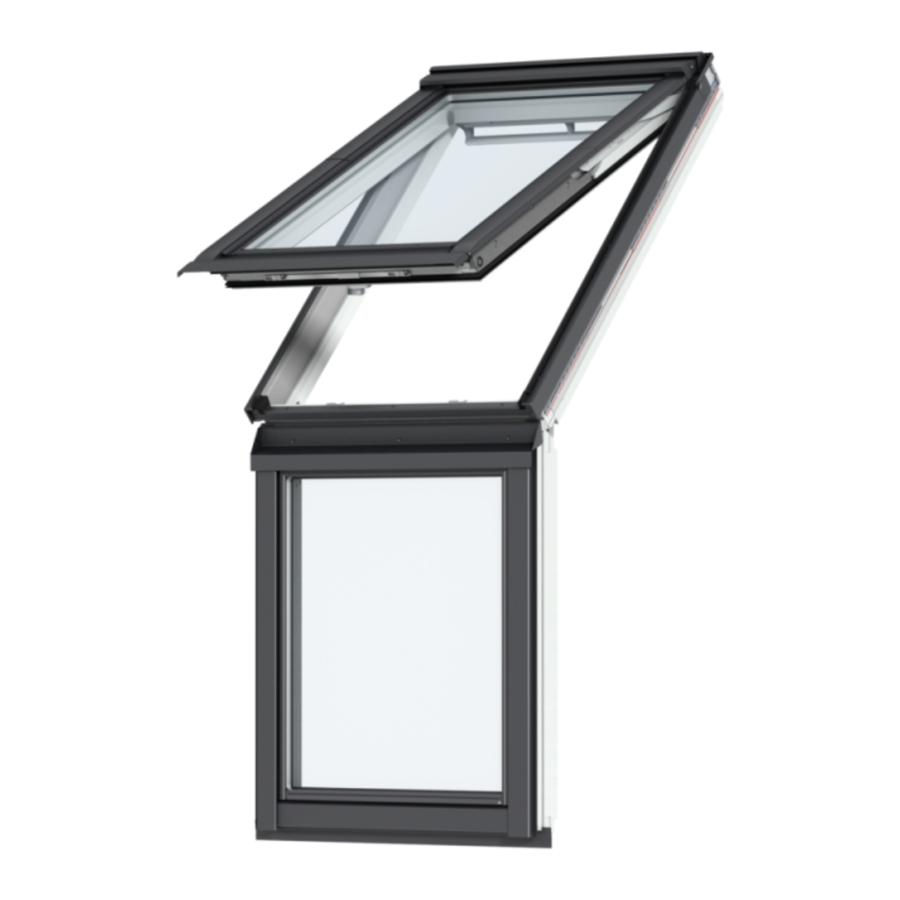

Velux VFE / VFA / VFB Series Handleiding

Installatie-instructies voor verticaal raamelement

Installatie van dakraam: Zie de installatie-instructies die bij het dakraam zijn gevoegd.

Installatie van gootstuk: Zie de installatie-instructies die bij het gootstuk zijn gevoegd.

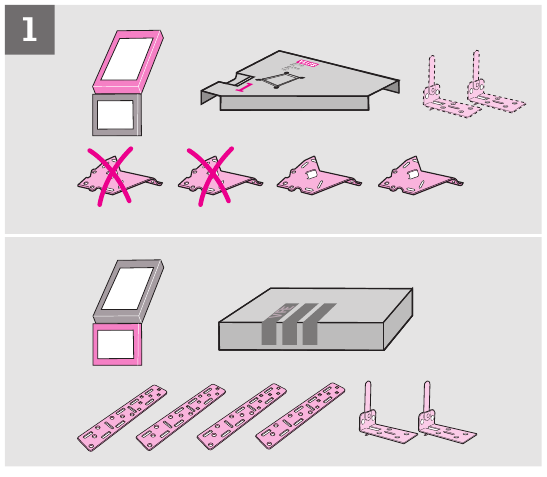

1. Bevestigingsbeugels worden geleverd in de verpakking, zoals afgebeeld.

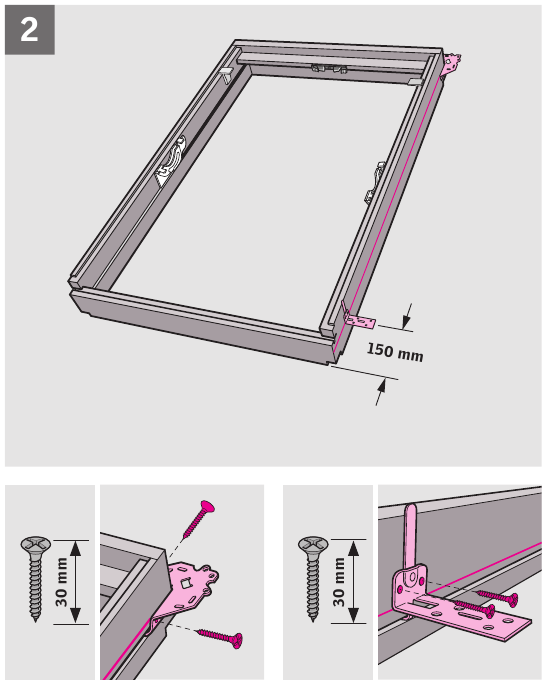

2. Bereid het dakraam voor. Bevestig de beugels zoals afgebeeld.

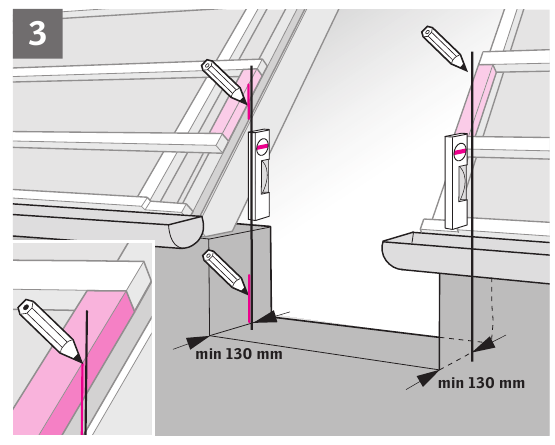

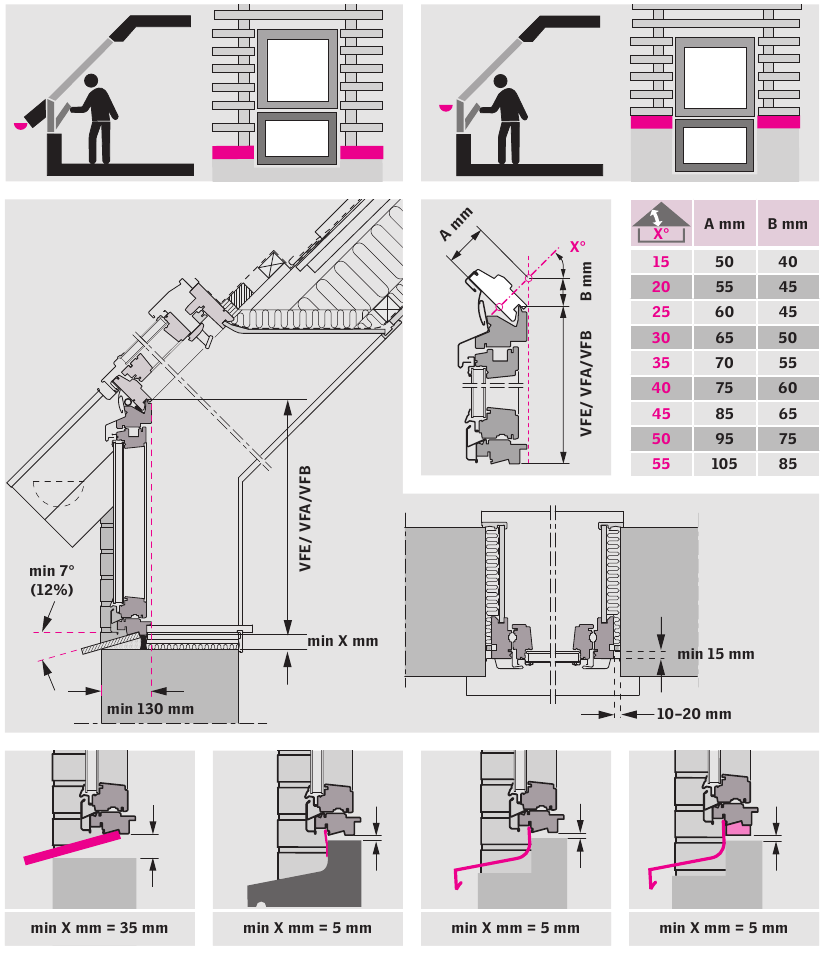

3. Breng de afstand van min. 130 mm van de buitenmuur over op de vulstroken aan beide zijden. Markeer een verticale lijn.

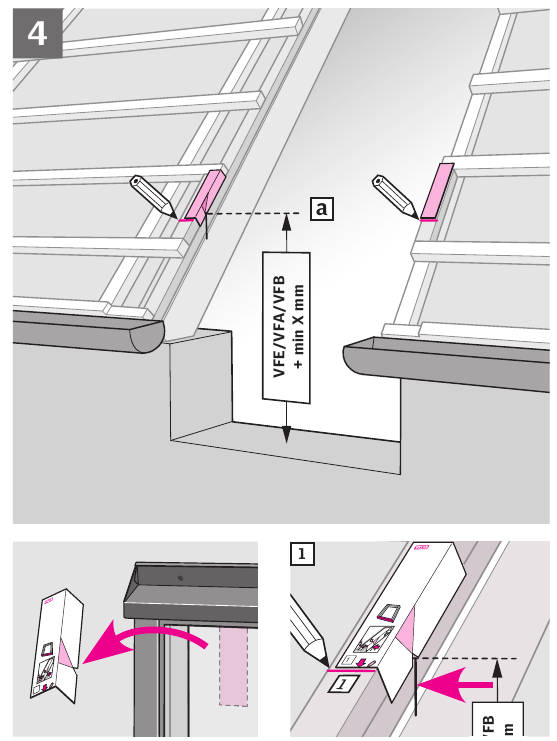

4. Breng lijnen over op de voorkant van de vulstroken aan beide zijden met behulp van het sjabloon. Zie voor de positie van het onderste frame van het dakraam
   Controleer met behulp van het sjabloon of er voldoende hoogte is voor de VFE/VFA/VFB .

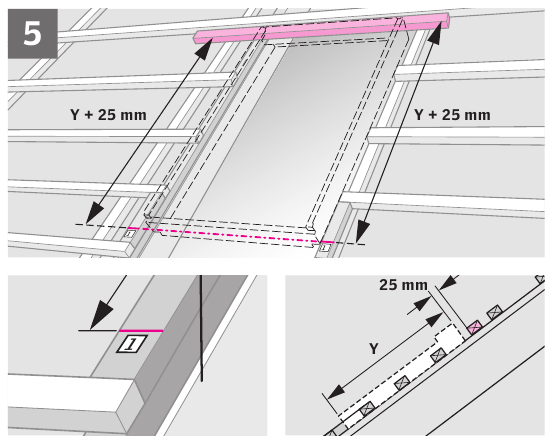

5. Plaats en bevestig de installatiestrook (Y + 25 mm) vanaf de positie voor de onderkant van het dakraam.

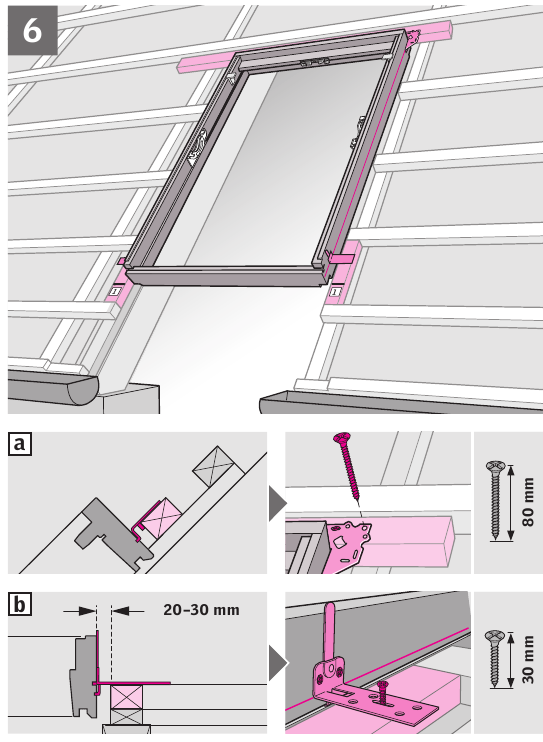

6. Plaats het dakraam. Bevestig de bovenste beugels aan de installatiestrook . Bevestig de onderste beugels aan steunblokken die zich op hetzelfde niveau moeten bevinden als de latten . Afstelling van het dakraam: Zie de instructies die bij het dakraam zijn gevoegd.


7. VFE

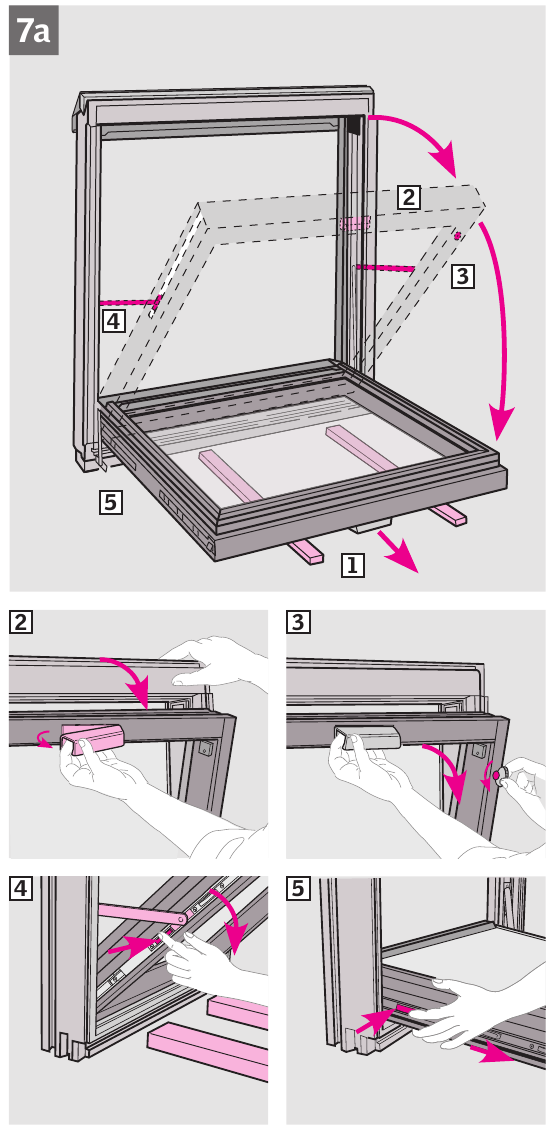

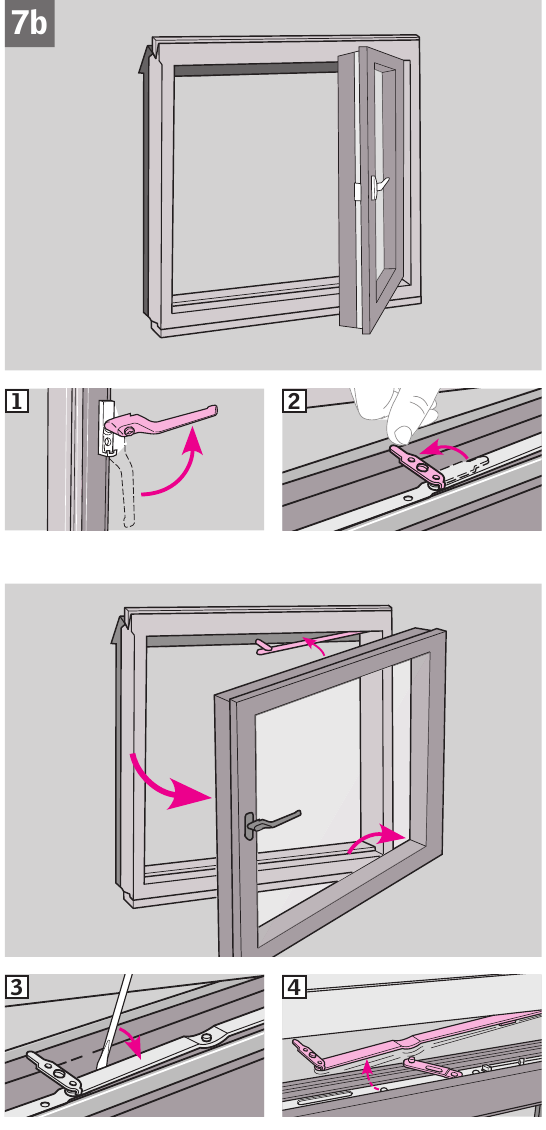

   Plaats verpakkingsblokken op een vlakke ondergrond . Trek aan de hendel . Als het verticale raamele- ment is voorzien van een openingsbegrenzer, draai dan aan de knop om het mechanisme los te maken . Druk op stop en ontgrendel de armen met samengestelde werking . Leg de vleugel op verpakkingsblokken en druk vervolgens op de scharnierontgrendeling en verwijder de vleugel .

   VFA/VFB
   Verwijder de vleugel: Draai aan de hendel en open de vleugel . Draai het slot op de bevestigingsarm , Ontgrendel de bevestigingsarm en verwijder de vleugel , .

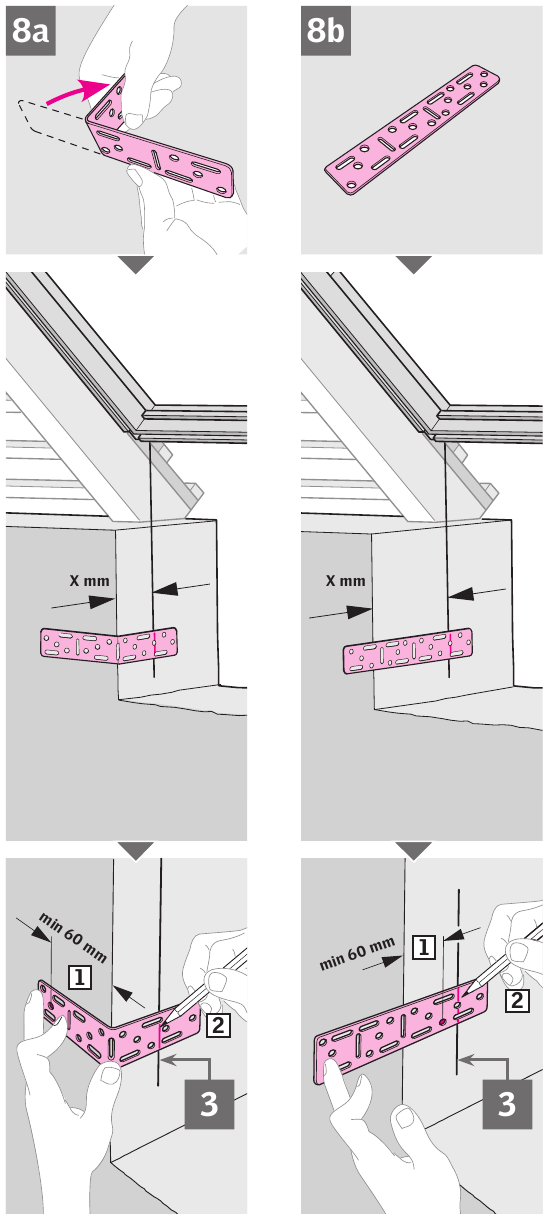

8. Afhankelijk van de afstand X mm, worden de bevestigingsbeugels geplaatst zoals weergegeven in afb. 8a of 8b . Zorg ervoor dat u de afstand van min. 60 mm van de hoek tot het eerste schroefgat in acht neemt . Breng de verticale lijn over die is gemarkeerd in afb. , naar de bevestigingsbeugels .

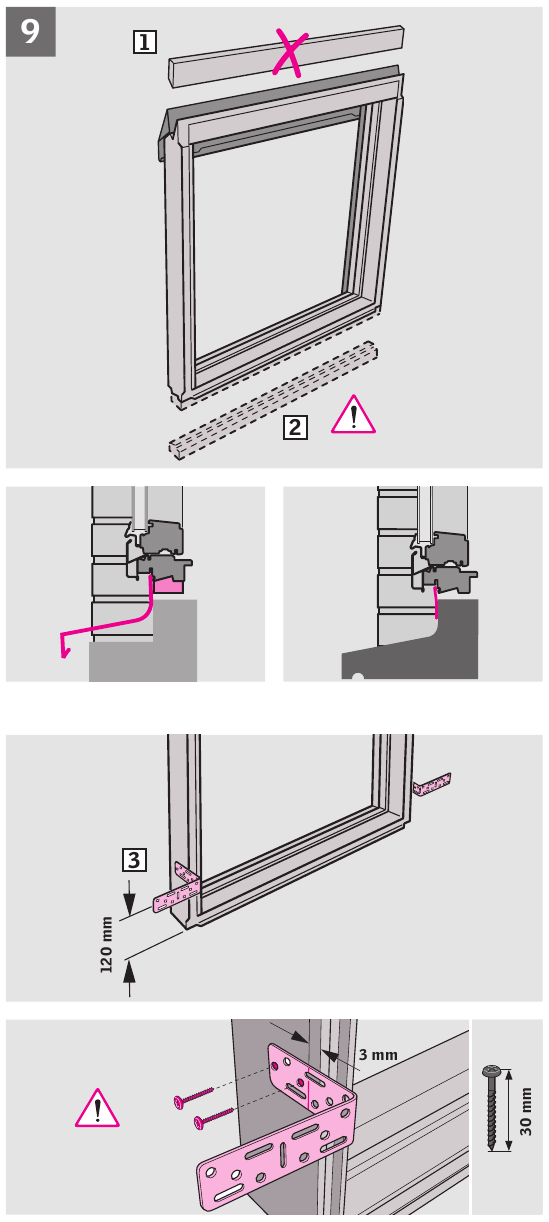

9. Verwijder de bovenste transportlat .
   Verwijder de onderste transportlat , tenzij u deze wilt gebruiken voor installatieondersteuning. Bevestig de bevestigingsbeugels op het frame .
   Let op: de beugels moeten worden bevestigd met de gemarkeerde lijn op de beugels op 3 mm van de rand van het verticale raamelement.

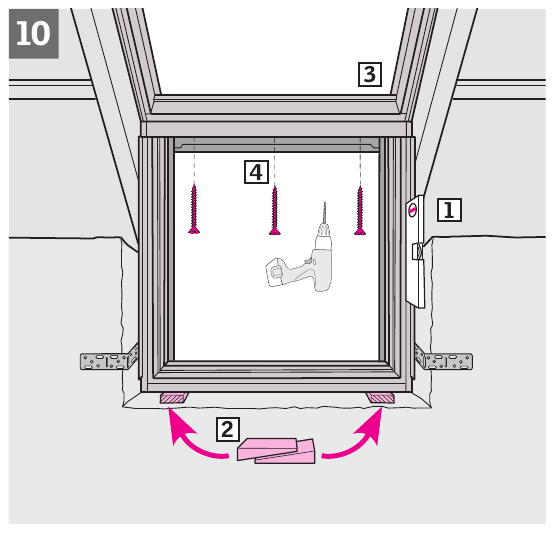

10. Plaats het frame en controleer op verticale en ondersteun met wiggen . Zorg ervoor dat de sponningen aan beide zijframes gelijk liggen . Boor een ø 3 mm gat in het dakraam en schroef de frames aan elkaar . Plaats isolatiemateriaal .

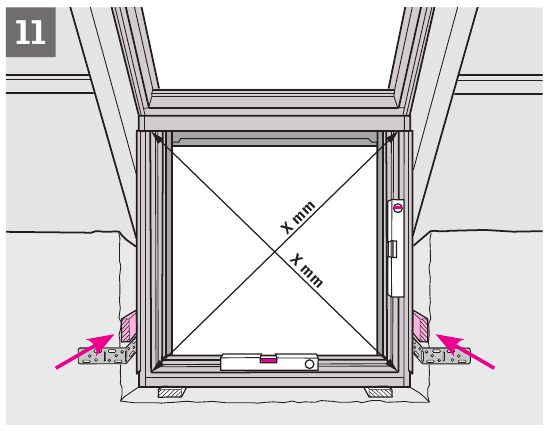

11. Plaats wiggen aan de zijkanten. Zorg ervoor dat het frame verticaal en horizontaal staat. Controleer de diagonale afmetingen.

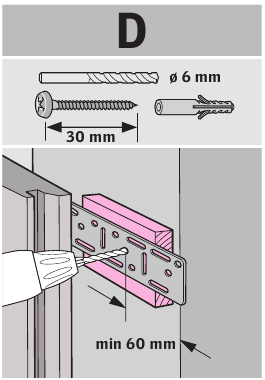

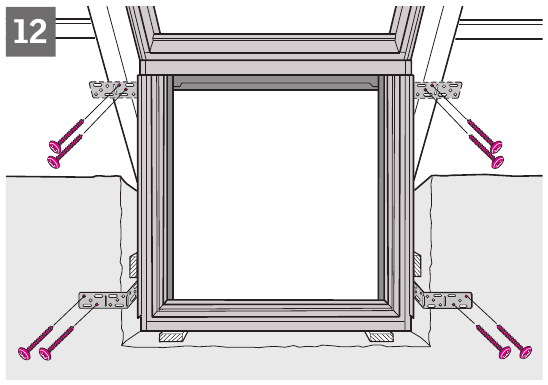

12. Boor gaten voor en bevestig met de meegeleverde schroeven.

    1. Bevestiging aan houten frame wand.

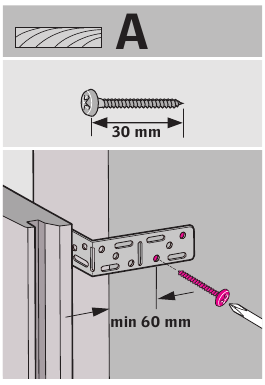

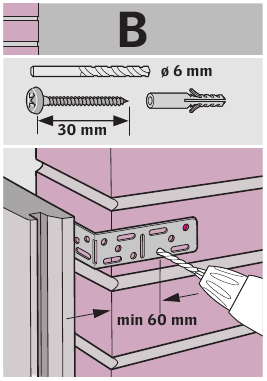

    2. Bevestiging aan bakstenen/betonnen muur.

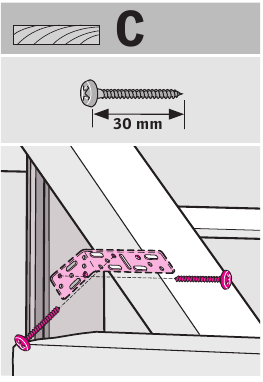

    3. Bevestiging aan spant.

    4. Bevestiging aan raamopeningen: Plaats blokken achter de bevestigingsbeugels.

13. VFE

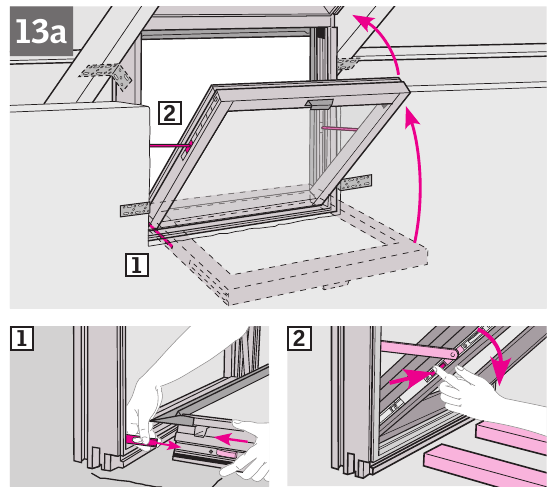

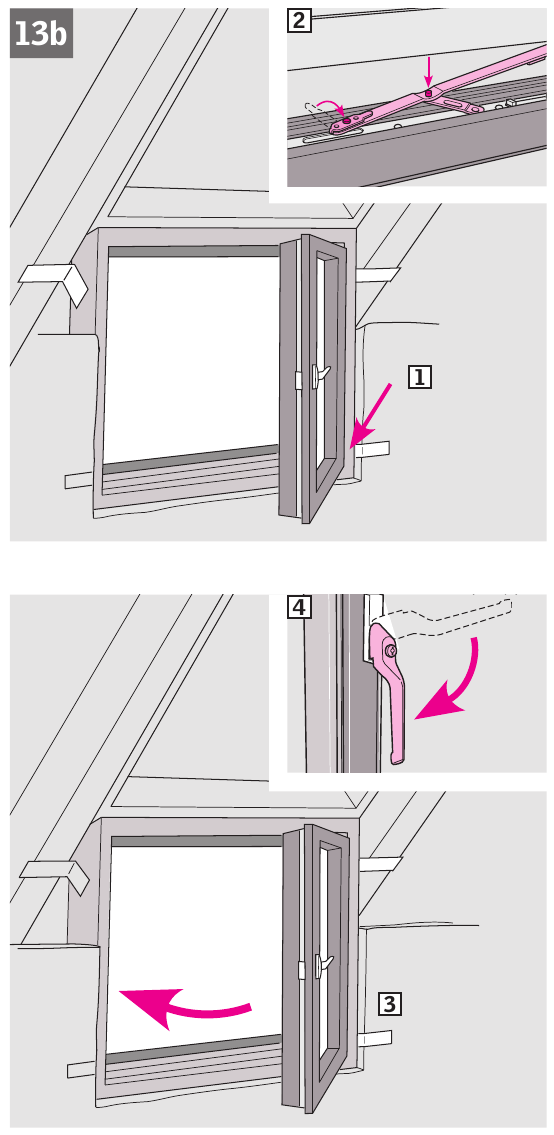

    Plaats de vleugel terug. Sluit de scharnieren opnieuw aan Verplaats de armen met samengestelde werking .

    Zorg ervoor dat de opening tussen het frame en de vleugel aan de boven- en onderkant gelijk is aan de linker- en rechterkant. De vleugel kan ten opzichte van het frame worden verhoogd of verlaagd, zoals weergegeven.
    VFA/VFB
    Plaats de vleugel terug: Plaats de vleugel in het frame en zorg ervoor dat de geleidepen in de framebevestiging is geplaatst . Bevestig en vergrendel de bevestigingsarm . Sluit de vleugel , .

14. VFA/VFB

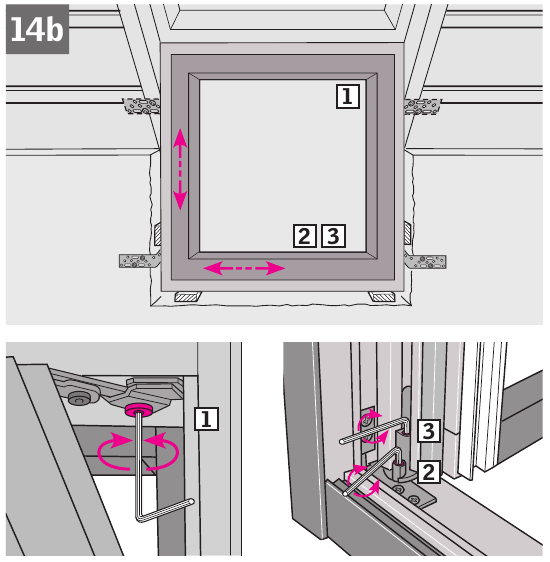

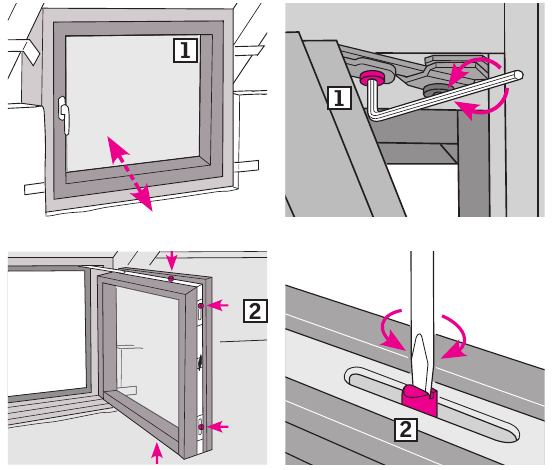

    De vleugel kan aan de zijkanten worden afgesteld , en aan de boven-/onderkant .

    De vleugel kan worden afgesteld om de juiste pakkingdruk te garanderen , .

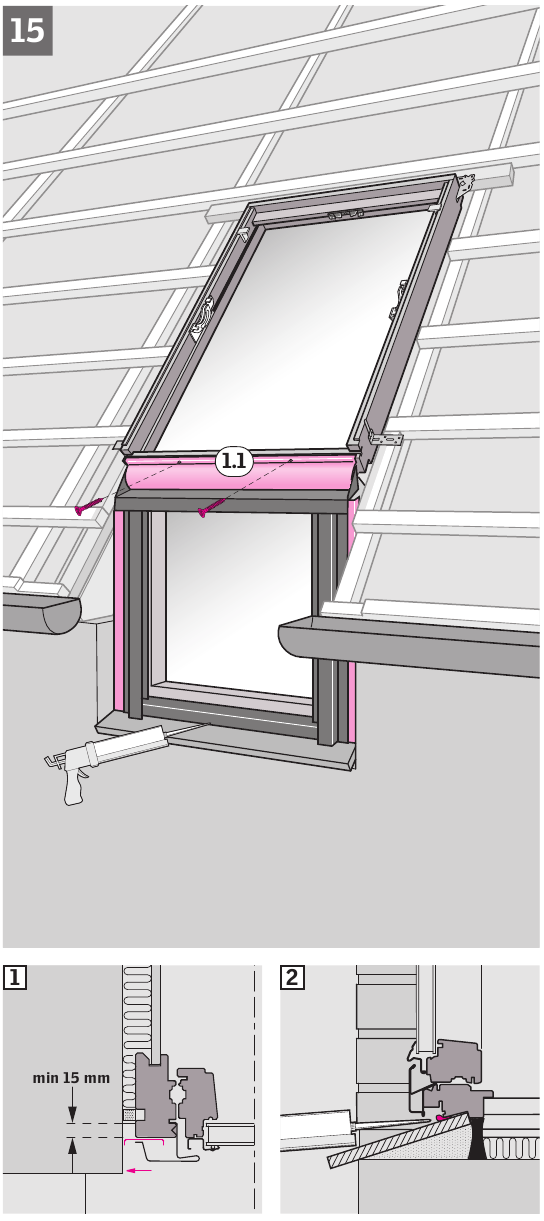

15. Plaats de afdekking en bevestig met schroeven. Trek de zijafdekkingen tegen de muur, zoals weergegeven . De aansluiting op de onderlaag moet worden uitgevoerd zoals weergegeven in de instructies die bij het bovenste raam zijn gevoegd. Sluit de verbinding tussen het onderste frame en de buitenste dorpel af met voegafdichting .

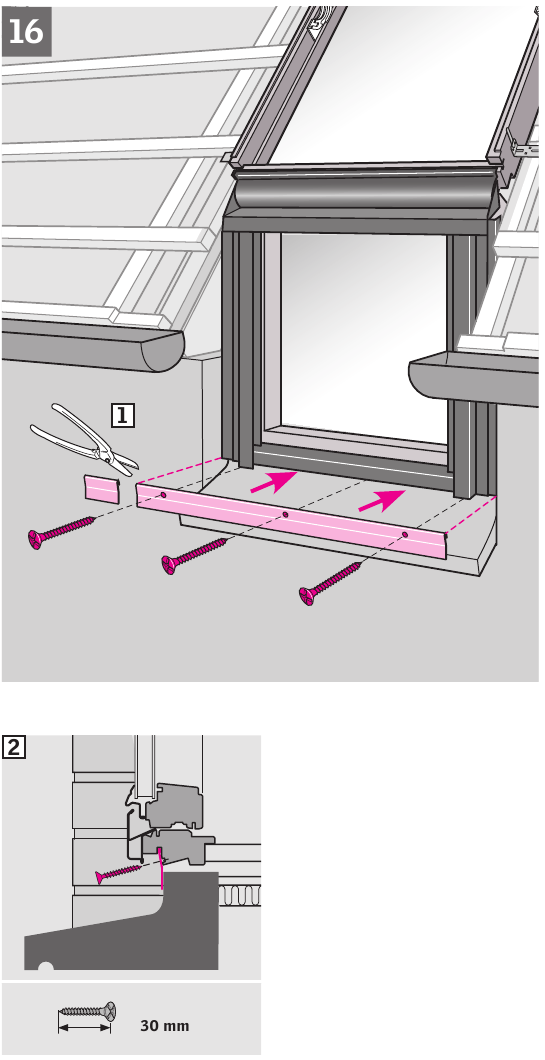

16. Als het verticale raamelement wordt geleverd met een extra afdekking voor het onderste frame, knip deze afdekking dan op lengte en plaats deze .

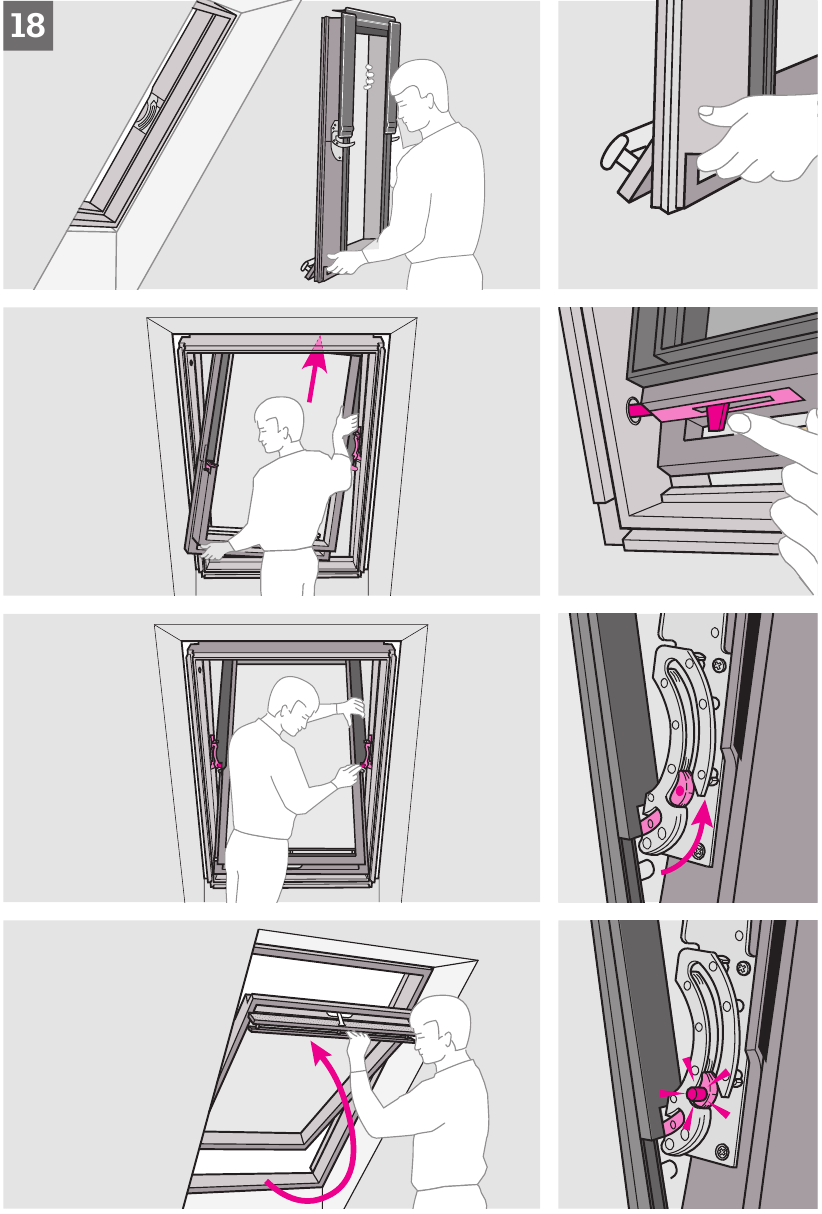

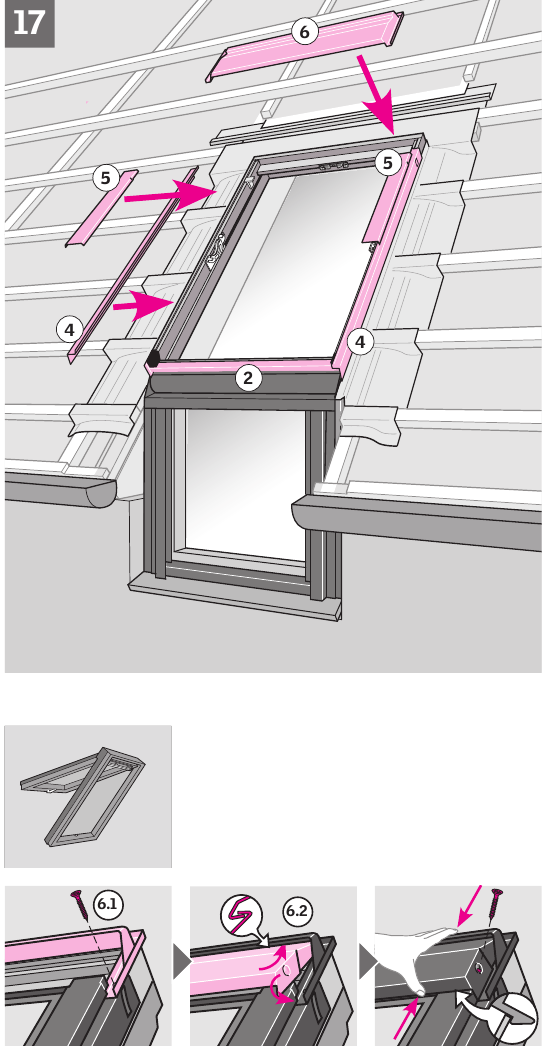

17. Als het gootstuk niet direct wordt geïnstalleerd, plaats dan de afdekkingen die bij het raam zijn geleverd. Plaats de vleugel terug, indien eerder verwijderd, zie afb. 18. De drukknop wordt automatisch losgelaten wanneer het raam wordt gesloten.
