Xterra TRX3500 Handleiding

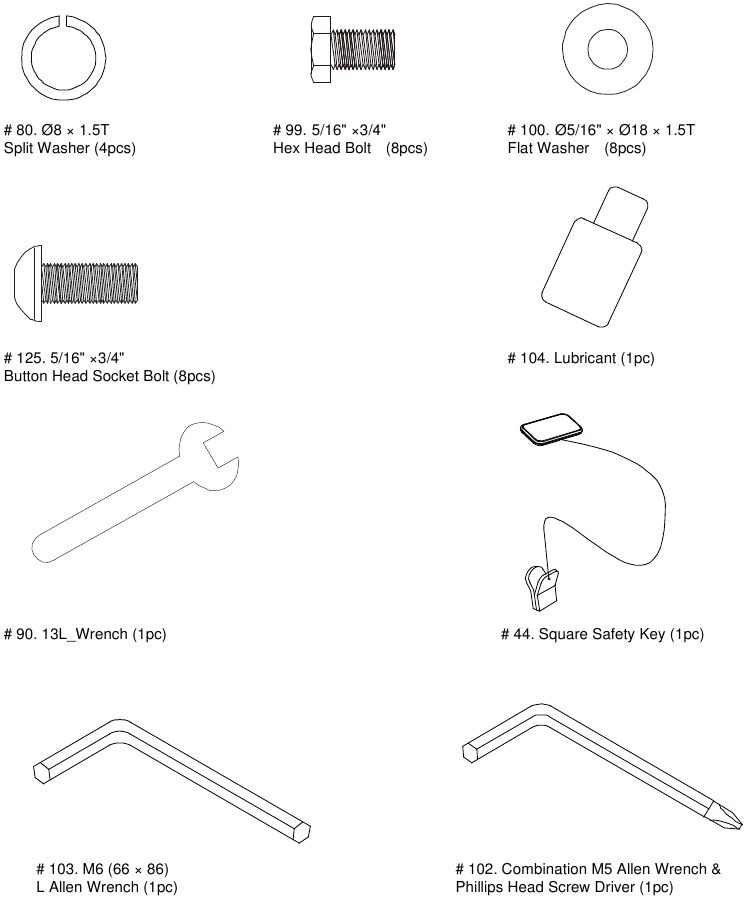

CONTROLELIJST MONTAGEPAKKET

MONTAGE-INSTRUCTIES

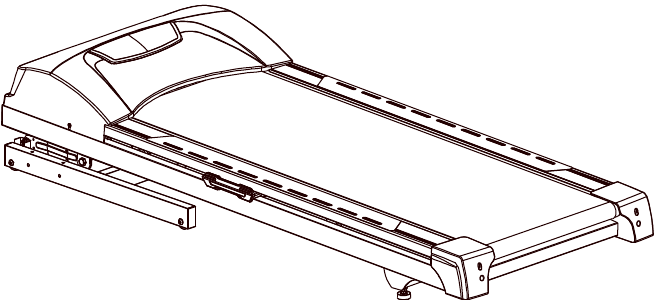

1. Haal de loopband uit de doos en leg deze opzij op een gladde ondergrond.

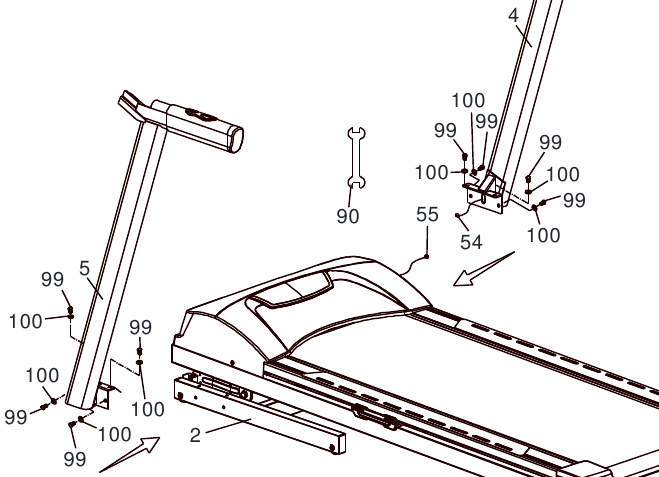

2. Verbind de computerkabel (midden) (54) met de computerkabel (onder) (55) en steek vervolgens de rechter- en linkerstaander (4) en (5) in de framebasis (2) en gebruik de 13 mm steeksleutel (90) om 8 stuks 5/16" × 3/4" zeskantbouten (99) en 8 stuks Ø5/16" × Ø18 × 1,5T platte ringen (100) vast te draaien.

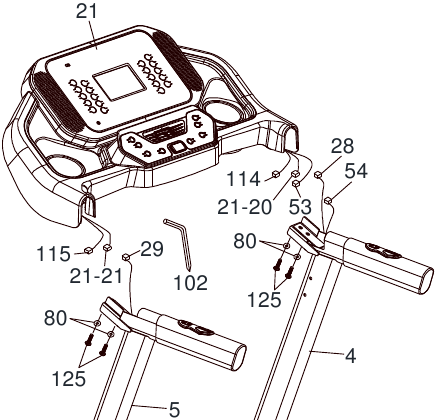

3. 1. Verbind de computerkabel (midden)(54) met de computerkabel (boven)(53)
   2. Verbind de snelheidskabel (boven)(114) met de snelheid/handpulscomplex(28) 3PIN
   3. Verbind de handpulskabel (boven)(21-20) met de snelheid/handpulscomplex(28) 2PIN
   4. Verbind de hellingskabel (boven)(115) met de helling/handpulscomplex(29) 3PIN
   5. Verbind de handpulskabel (boven)(21-21) met de helling/handpulscomplex(29) 2PIN. Plaats de console-eenheid(21) op de rechterstaander(4) & linkerstaander(5) en zet deze vast met vier 5/16" × 3/4"_bouten met knopkop(125) door vier Ø8 × 1,5T_veerringen(80) met de M5_inbussleutel(102).

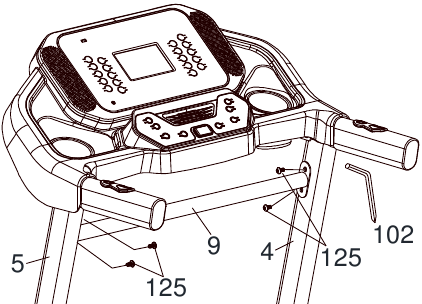

4. Installeer de leuningsteun (9) tussen de linker- en rechterstaander (5) en (4) en gebruik de combinatiesleutel M5 en kruiskopschroevendraaier (102) om 4 stuks 5/16" × 3/4" bouten met knopkop (125) vast te draaien.

   OPMERKING: Draai alle schroeven pas vast nadat alle onderdelen volledig zijn gemonteerd.

Instructies voor het inklappen

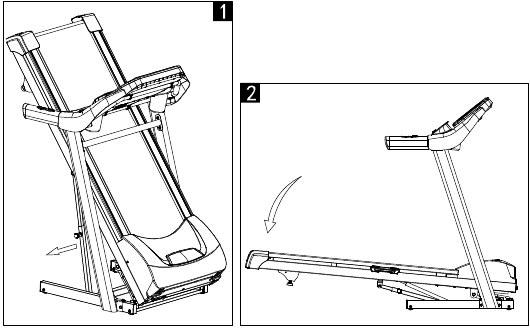

• UITVOUWEN
  Trek aan de vergrendelknop en houd het loopvlak vast en laat het zakken tot op de vloer.

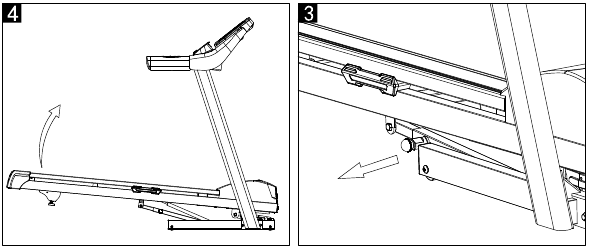

• OPVOUWEN
  Trek de vergrendelknop met de rechterhand, til met de linkerhand het loopvlak tot 30 cm omhoog en til het vervolgens met twee handen omhoog totdat het is vergrendeld door de vergrendelknop.

• TRANSPORT
  Voordat u de loopband verplaatst, zet u de loopband in de opslagstand zoals hierboven beschreven. Zorg ervoor dat de vergrendelknop volledig over de framegeleider zit.
  1. Houd de bovenste uiteinden van de leuningen vast. Plaats één voet op de basis.
  2. Kantel de loopband naar achteren totdat deze vrij op de achterwielen rolt. Verplaats de loopband voorzichtig naar de gewenste locatie. Wees uiterst voorzichtig bij het verplaatsen van de loopband om het risico op letsel te verminderen. Probeer niet om de loopband over een oneffen oppervlak te verplaatsen.
  3. Plaats één voet op de basis en laat de loopband voorzichtig zakken totdat deze in de opslagpositie staat.

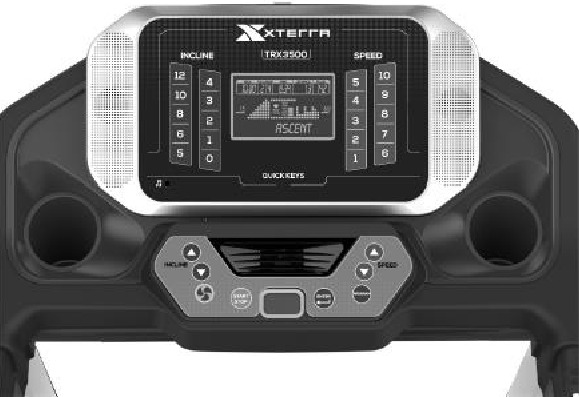

Werking van uw loopband

Inschakelen

Schakel de loopband in door deze in een geschikt stopcontact te steken en zet vervolgens de aan/uit-schakelaar aan die zich aan de voorkant van de loopband onder de motorkap bevindt. Zorg ervoor dat de veiligheidssleutel is geïnstalleerd, anders wordt de loopband niet ingeschakeld.
Wanneer de stroom wordt ingeschakeld, scrolt er een bericht over de dotmatrix waarin de huidige softwareversie wordt weergegeven. Vervolgens tonen de tijd- en afstandvensters kortstondig kilometertellerstanden. Het tijdvenster geeft aan hoeveel uur de loopband in gebruik is geweest en het afstandvenster geeft aan hoeveel mijlen (of kilometers als de loopband is ingesteld op metrische waarden) de loopband heeft afgelegd. De loopband gaat vervolgens naar de inactieve modus, wat het startpunt is voor de werking.

SNELSTART-WERKING

1. Bevestig de veiligheidssleutel om het display in te schakelen (indien nog niet ingeschakeld).
2. Druk op de Start/Stop-toets om de band in beweging te zetten. Pas de gewenste snelheid aan met behulp van de snelheidstoetsen ▲ en ▼ (console of handgreep). U kunt ook de snelkeuzetoetsen 1 -10 gebruiken om de snelheid aan te passen.
3. Om de hellingshoek van het loopvlak aan te passen, drukt u op de ▲/▼ hellingshoektoets (console of handgreep) tot het gewenste hellingshoekniveau. U kunt ook op de snelkeuzehellingshoektoetsen 0 - 12 drukken om aan te passen.
4. Om de loopband te stoppen, drukt u op de Start/Stop-toets of trekt u de veiligheidssleutel eruit, hoewel we u aanmoedigen om de Start/Stop-toets te gebruiken

Functies

Pauze/Stop/Reset

1. Wanneer de loopband in werking is, kan de pauzefunctie worden gebruikt door eenmaal op de Start/Stop-toets te drukken. Hierdoor wordt de loopband langzaam tot stilstand gebracht. De hellingshoek gaat naar nul procent. De tijd-, afstand- en calorie-uitlezingen stoppen ook.
2. Om uw training te hervatten, drukt u op de Start/Stop-toets. De snelheid en hellingshoek keren terug naar hun vorige instellingen.
3. Als er op de ENTER-toets wordt gedrukt terwijl de loopband is gepauzeerd, wordt de console gereset en keert deze terug naar het scherm van de inactieve modus (opstarten).

HELLINGSHOEKFUNCTIE

1. De hellingshoek kan op elk moment worden aangepast nadat de band begint te bewegen.
2. Houd de ▲/▼-toetsen voor het aanpassen van de hellingshoek aan de linkerkant (console of handgreep) ingedrukt om de gewenste hellingshoek te bereiken. U kunt ook een snellere verhoging/verlaging kiezen door een snelkeuzehellingshoektoets 0 - 12 aan de linkerzijde van de console (hellingshoek) te selecteren.
3. Het display geeft de hellingshoekpositie aan tijdens het aanpassen.

Dot Matrix Center Display
Achttien rijen met punten (8 hoog) geven elk segment van een training aan. De punten zijn er alleen om een geschat niveau (snelheid/hellingshoek) van inspanning weer te geven. Ze geven niet noodzakelijkerwijs een specifieke waarde aan - alleen een geschat percentage om intensiteitsniveaus te vergelijken. Tijdens de werking zal het dotmatrixvenster snelheid/hellingshoek een profiel "foto" opbouwen naarmate de waarden tijdens een training worden gewijzigd.
U kunt de gewenste dotmatrixprofielweergave wijzigen door op de PROGRAM-knop te drukken. Door op de PROGRAM-knop te drukken, schakelt u tussen de beelden van de hellingshoek, de snelheid en de 1/4-mijlsbaan.

1/4 Mile Track
De 1/4-mijlsbaan wordt rond het dotmatrixvenster weergegeven. Door op de PROGRAM-knop te drukken, schakelt u over naar de 1/4-mijlsbaan in mijlen. De knipperende punt geeft uw voortgang aan. Zodra de 1/4-mijl is voltooid, begint deze functie opnieuw.

Pulse Grip Feature
De pulsmeting (hartslag) geeft uw huidige hartslag in slagen per minuut weer tijdens de training. U moet beide roestvrijstalen sensoren op het stuur gebruiken om uw pols weer te geven. De polswaarde wordt weergegeven telkens wanneer het bovenste display een pulssignaal ontvangt.

Calorie Display
Geeft de cumulatieve calorieën weer die op een bepaald moment tijdens uw training zijn verbrand.
Opmerking: dit is slechts een ruwe schatting die wordt gebruikt voor het vergelijken van verschillende trainingssessies en die niet voor medische doeleinden kan worden gebruikt.

Loopband uitschakelen

1. Verwijder de veiligheidssleutel.
2. Schakel de hoofdschakelaar aan de voorkant van de loopband onder de motorkap uit.

Opmerking: laat de veiligheidssleutel niet in de loopband zitten wanneer deze niet in gebruik is. Schakel de machine altijd uit.

Programmawerking

Handmatig programma

1. Selecteer het handmatige programma via de Program-toets en druk vervolgens op Enter. Het display leidt u door de programmering of u kunt gewoon op Start drukken om het programma met standaardwaarden te starten.
2. Het berichtvenster knippert nu met een leeftijdswaarde. Pas de leeftijd aan en druk op Enter.
3. Het berichtvenster geeft nu een gewichtswaarde weer. Het invoeren van het juiste lichaamsgewicht heeft invloed op het aantal calorieën. Gebruik de snelheidstoetsen ▲/▼ om aan te passen en druk vervolgens op Enter.
   Een opmerking over het calorieëndisplay: geen enkel fitnessapparaat kan u een exact aantal calorieën geven, omdat er te veel factoren zijn die het exacte aantal calorieën bepalen dat een bepaalde persoon verbrandt. Zelfs als iemand exact hetzelfde lichaamsgewicht, dezelfde leeftijd en lengte heeft, kan zijn calorieverbranding heel anders zijn dan die van u. Het calorieëndisplay is alleen bedoeld als referentie om de verbetering van training tot training te volgen.
4. Als er op Enter is gedrukt, wordt het berichtvenster weergegeven met de standaard tijdwaarde van 30 minuten. U kunt een van de snelheidstoetsen ▲/▼ gebruiken om de tijd aan te passen. Na het aanpassen, of om de standaardwaarde te accepteren, drukt u op Enter. (Opmerking: u kunt op elk moment tijdens de programmering op Start drukken om het programma te starten.).
5. Druk op Start om uw training te beginnen

Ingebouwde programma's

1. Gebruik de programmakeuzetoetsen om het gewenste programma te selecteren en druk vervolgens op de Enter-toets. Het display leidt u door de programmering of u kunt gewoon op Start drukken om het programma met standaardwaarden te starten.
2. Het calorieënvenster knippert nu met een leeftijdswaarde. Pas de leeftijd aan en druk op Enter.
3. Het berichtvenster geeft nu een gewichtswaarde weer. Het invoeren van het juiste lichaamsgewicht heeft invloed op het aantal calorieën. Gebruik de snelheidstoetsen ▲/▼ om aan te passen en druk vervolgens op Enter.
4. Als er op Enter is gedrukt, wordt het berichtvenster weergegeven met de standaard tijdwaarde van 30 minuten. U kunt een van de snelheidstoetsen ▲/▼ gebruiken om de tijd aan te passen. Na het aanpassen, of om de standaardwaarde te accepteren, drukt u op Enter. (Opmerking: u kunt op elk moment tijdens de programmering op Start drukken om het programma te starten.).
5. Het berichtvenster toont de maximale snelheid, u kunt een snelheid plus of min toetsen gebruiken om aan te passen. Pas de standaardwaarde aan of accepteer deze en druk vervolgens op ENTER.
6. Het berichtvenster toont de maximale waarde van de lift, u kunt omhoog en omlaag toetsen gebruiken om aan te passen. Pas de standaardwaarde aan of accepteer deze en druk vervolgens op ENTER
7. Druk op Start om uw training te beginnen.

Gebruikersprogramma's

1. Selecteer Gebruiker 1 of Gebruiker 2 via de Program-toets en druk vervolgens op Enter. Merk op dat het dotmatrixgedeelte een enkele rij punten aan de onderkant heeft (tenzij er een eerder opgeslagen programma is).
2. Het berichtvenster knippert nu met een leeftijdswaarde. Pas de leeftijd aan en druk op Enter.
3. Het berichtvenster knippert nu met een lichaamsgewichtwaarde. Voer uw lichaamsgewicht in en druk op Enter.
4. Het berichtvenster knippert nu met een tijdwaarde. Pas de tijd aan en druk op Enter.
5. De eerste kolom (segment) knippert nu. Gebruik de snelheidstoetsen ▲/▼ om aan te passen en druk vervolgens op Enter. De tweede kolom knippert nu. Herhaal het bovenstaande proces totdat alle segmenten zijn geprogrammeerd. Druk vervolgens op ENTER om te bevestigen en de hellingshoekprogrammering te starten. Herhaal het bovenstaande proces om alle segmenten voor de hellingshoek te programmeren.
6. Druk op de START-knop om de training te beginnen en sla ook de geprogrammeerde snelheid- en hellingshoekwaarden op.

HRC (hartslagregeling)

1. Selecteer HRC via de Program-toets en druk vervolgens op Enter.
2. De console geeft "Pas leeftijd aan, leeftijd> 35" weer. Druk op ENTER nadat de leeftijd is aangepast.
3. De console geeft "Pas gewicht aan. Gewicht> 150" weer. Druk op ENTER nadat het gewicht is aangepast.
4. De console geeft "Pas tijd aan. Tijd> 30:00" weer. Druk op ENTER nadat de tijd is aangepast.
5. De console geeft "Pas doelhartslag aan" weer. De console berekent de doelhartslag volgens de formule (220-leeftijd) x 0,6. Als de gebruiker het percentage van de doelhartslag wijzigt, wordt het nieuwe percentage van de doelhartslag weergegeven. Wanneer de doelhartslag is aangepast, drukt u op Enter.
6. Als de gebruiker op START drukt zonder een HR-streep te dragen, geeft MC "Dit programma moet een HR-band dragen" weer.
7. Als de gebruiker op START drukt en het hartslagsignaal wordt gedetecteerd, begint de handmatige regeling.
8. Gebruik de bestaande hartslagregelingsoftware, behalve dat u alleen de hellingshoekaanpassingen gebruikt. Wanneer de software normaal gesproken de snelheidsinstelling zou aanpassen, wijzigt u de snelheid niet, maar geeft u in het berichtvenster weer op welke snelheid de gebruiker de snelheid moet instellen. Als de software bijvoorbeeld een snelheidsverandering zou aanbrengen naar 2,3 MPH, laat dan in de MW zien: "SET SPEED TO 2.3 MPH (Snelheid instellen op 2,3 MPH).

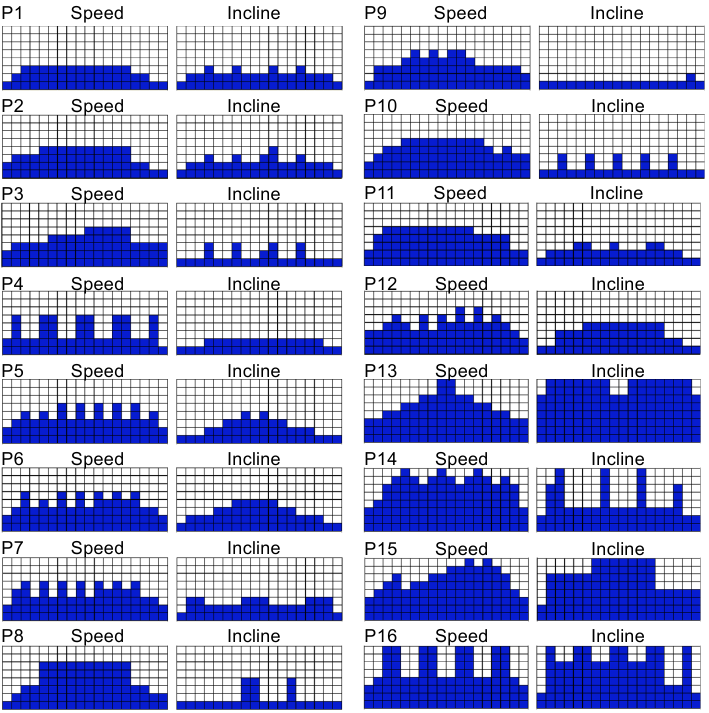

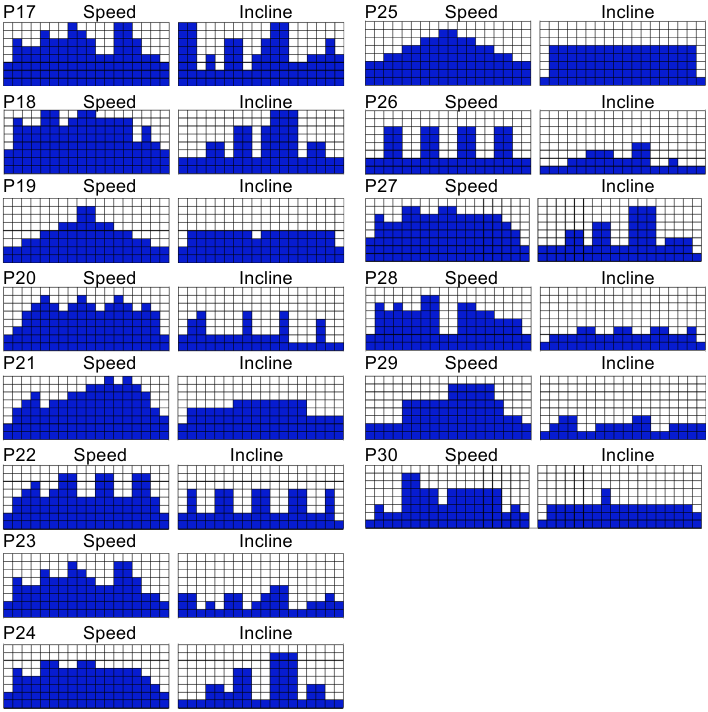

Vooraf ingestelde programma profielen

HARTSLAGPROGRAMMA'S

Voordat we beginnen, een woordje over de hartslag:
Het oude motto "geen pijn, geen winst" is een mythe die is overtroffen door de voordelen van comfortabel sporten. Een groot deel van dit succes is bevorderd door het gebruik van hartslagmeters. Door het juiste gebruik van een hartslagmeter ontdekken veel mensen dat hun gebruikelijke keuze van trainingsintensiteit ofwel te hoog of te laag was en dat trainen veel aangenamer is door hun hartslag in het gewenste voordeelbereik te houden.

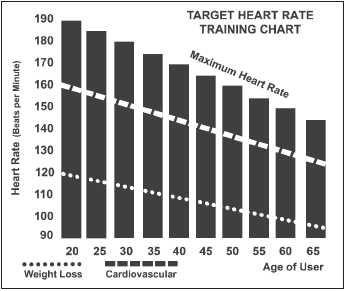

Om het voordeelbereik te bepalen waarin u wilt trainen, moet u eerst uw maximale hartslag bepalen. Dit kan worden bereikt door de volgende formule te gebruiken: 220 minus uw leeftijd. Dit geeft u de maximale hartslag (MHR) voor iemand van uw leeftijd. Om het effectieve hartslagbereik voor specifieke doelen te bepalen, berekent u eenvoudig een percentage van uw MHR. Uw hartslagtrainingszone is 50% tot 90% van uw maximale hartslag. 60% van uw MHR is de zone die vet verbrandt, terwijl 80% is voor het versterken van het cardiovasculaire systeem. Deze 60% tot 80% is de zone waarin u moet blijven voor maximaal voordeel.

Voor iemand die 40 jaar oud is, wordt de doelhartslagzone als volgt berekend:
220 – 40 = 180 (maximale hartslag)
180 x 0,6 = 108 slagen per minuut (60% van het maximum)
180 x 0,8 = 144 slagen per minuut (80% van het maximum)
Dus voor een 40-jarige zou de trainingszone 108 tot 144 slagen per minuut zijn.
Als u uw leeftijd invoert tijdens het programmeren, zal de console deze berekening automatisch uitvoeren. Het invoeren van uw leeftijd wordt gebruikt voor de hartslagprogramma's. Na het berekenen van uw MHR kunt u beslissen welk doel u wilt nastreven.
De twee meest populaire redenen voor, of doelen van, lichaamsbeweging zijn cardiovasculaire fitheid (training voor het hart en de longen) en gewichtsbeheersing. De zwarte kolommen op de grafiek hierboven vertegenwoordigen de MHR voor een persoon wiens leeftijd onderaan elke kolom staat vermeld. De trainingshartslag, voor cardiovasculaire fitheid of gewichtsverlies, wordt weergegeven door twee verschillende lijnen die diagonaal door de grafiek lopen. Een definitie van het doel van de lijnen staat in de linkerbenedenhoek van de grafiek. Als uw doel cardiovasculaire fitheid is of als het gewichtsverlies is, kan dit worden bereikt door te trainen op respectievelijk 80% of 60% van uw MHR volgens een schema dat is goedgekeurd door uw arts. Raadpleeg uw arts voordat u deelneemt aan een trainingsprogramma.

SCHAAL VAN WAARGENOMEN INSPANNING

Hartslag is belangrijk, maar luisteren naar uw lichaam heeft ook veel voordelen. Er zijn meer variabelen betrokken bij hoe hard u moet trainen dan alleen hartslag. Uw stressniveau, fysieke gezondheid, emotionele gezondheid, temperatuur, vochtigheid, het tijdstip van de dag, de laatste keer dat u at en wat u at, dragen allemaal bij aan de intensiteit waarmee u moet trainen. Als u naar uw lichaam luistert, zal het u al deze dingen vertellen.
De schaal van waargenomen inspanning (RPE), ook bekend als de Borg-schaal, is ontwikkeld door de Zweedse fysioloog G.A.V. Borg. Deze schaal beoordeelt de trainingsintensiteit van 6 tot 20, afhankelijk van hoe u zich voelt of de perceptie van uw inspanning.
De schaal is als volgt: Beoordeling Perceptie van inspanning

6. Minimaal
7. Zeer, zeer licht
8. Zeer, zeer licht +
9. Zeer licht
10. Zeer licht +
11. Redelijk licht
12. Comfortabel
13. Enigszins zwaar
14. Enigszins zwaar +
15. Zwaar
16. Zwaar +
17. Zeer zwaar
18. Zeer zwaar +
19. Zeer, zeer zwaar
20. Maximaal

U kunt een benaderend hartslag niveau voor elke beoordeling krijgen door eenvoudigweg een nul toe te voegen aan elke beoordeling. Bijvoorbeeld, een beoordeling van 12 resulteert in een geschatte hartslag van 120 slagen per minuut. Uw RPE varieert afhankelijk van de eerder besproken factoren. Dat is het grootste voordeel van dit type training. Als uw lichaam sterk en uitgerust is, zult u zich sterk voelen en zal uw tempo gemakkelijker aanvoelen. Wanneer uw lichaam in deze conditie is, kunt u harder trainen en de RPE zal dit ondersteunen. Als u zich moe en traag voelt, komt dit doordat uw lichaam een pauze nodig heeft. In deze conditie zal uw tempo zwaarder aanvoelen. Nogmaals, dit zal zichtbaar zijn in uw RPE en u zult op het juiste niveau voor die dag trainen.

ALGEMEEN ONDERHOUD

RIEM & PLATFORM
Uw loopband maakt gebruik van een zeer efficiënt platform met lage wrijving. De prestaties worden gemaximaliseerd wanneer het platform zo schoon mogelijk wordt gehouden. Gebruik een zachte, vochtige doek of een papieren handdoek en veeg de rand van de riem en het gebied tussen de rand van de riem en het frame schoon. Reik ook zo ver mogelijk direct onder de rand van de riem. Dit moet één keer per maand gebeuren om de levensduur van de riem en het platform te verlengen. Een milde zeep- en wateroplossing in combinatie met een nylon schuurborstel reinigt de bovenkant van de gestructureerde riem. Laat drogen voor gebruik.

RIEMSTOF
Dit gebeurt tijdens het normale inlopen of totdat de riem stabiel is. Soms verschijnt het zwarte stof van de riem op de vloer achter de loopband, dit is normaal.

ALGEMENE REINIGING
Vuil, stof en haren van huisdieren kunnen luchtinlaten blokkeren en zich ophopen op de loopriem. Stofzuig uw loopband maandelijks van onderen om overmatige ophoping van vuil te voorkomen dat kan worden opgezogen en in de inwendige delen onder de motorkap terecht kan komen. Eén keer per jaar moet u de zwarte motorkap verwijderen en vuil opzuigen dat zich mogelijk heeft opgehoopt. KOPPEL HET STROOMSCHNUR VOOR DEZE TAAK LOS.

RIEMAANPASSINGEN
Aanpassing van de spanning van de loopriem - De riemspanning is voor de meeste gebruikers niet cruciaal. Het is echter erg belangrijk voor joggers en hardlopers om een ​​glad, stabiel loopoppervlak te bieden. De aanpassing moet worden gedaan vanaf de achterste rol met de 6 mm inbussleutel (132) die in het onderdelenpakket is meegeleverd. De afstelbouten bevinden zich aan het einde van de treeplanken, zoals weergegeven in het onderstaande diagram.
Opmerking: Aanpassing vindt plaats via een klein gat in de eindkap.

Tracking-/spanningsaanpassing Tracking-/spanningsaanpassing Draai de achterste rol slechts voldoende aan om slippen bij de voorste rol te voorkomen. Draai de afstelbouten van de loopriemspanning 1/4 slag elk en controleer of de spanning correct is door op de riem te lopen en ervoor te zorgen dat deze niet slipt of aarzelt bij elke stap. Wanneer een aanpassing aan de riemspanning wordt gemaakt, moet u ervoor zorgen dat u de bouten aan beide zijden gelijkmatig draait, anders kan de riem naar één kant gaan lopen in plaats van in het midden van het platform. DRAAI NIET TE VAST – Overmatig aandraaien veroorzaakt riemschade en voortijdig lagerfalen. Als u de riem veel strakker draait en deze nog steeds slipt, kan het probleem eigenlijk de aandrijfriem zijn - die zich onder de motorkap bevindt - die de motor met de voorste rol verbindt. Als die riem los zit, voelt het alsof de loopriem los zit. Het strakker maken van de motorriem moet worden gedaan door een getrainde servicemonteur.

SPOORAANPASSING VAN DE LOOPRIEM

De loopband is zo ontworpen dat de loopriem redelijk gecentreerd blijft tijdens gebruik. Het is normaal dat sommige riemen tijdens gebruik naar één kant afdrijven, afhankelijk van de manier van lopen van een gebruiker en of ze de voorkeur geven aan één been. Maar als de riem tijdens gebruik naar één kant blijft bewegen, zijn aanpassingen noodzakelijk.

HET INSTELLEN VAN DE SPOORVORMING VAN DE LOOPRIEM
Voor deze aanpassing wordt een 6 mm inbussleutel (132) meegeleverd. Maak spooraanpassingen aan de linkerbout. Zet de riemsnelheid op 4,8 km/u. Houd er rekening mee dat een kleine aanpassing een enorm verschil kan maken dat misschien niet meteen duidelijk is. Als de riem te dicht bij de linkerkant zit, draai de bout dan slechts 1/4 slag naar rechts (met de klok mee) en wacht een paar minuten totdat de riem zichzelf heeft aangepast. Blijf 1/4 slagen draaien totdat de riem in het midden van het loopvlak stabiliseert.
Als de riem te dicht bij de rechterkant zit, draai dan de bout tegen de klok in. De riem kan periodiek worden aangepast, afhankelijk van het gebruik en de loop-/ren-eigenschappen. Sommige gebruikers kunnen de tracking anders beïnvloeden. Verwacht dat u indien nodig aanpassingen maakt om de loopriem te centreren. Aanpassingen zullen minder een onderhoudsprobleem worden naarmate de riem wordt gebruikt. Een correcte riemgeleiding is een verantwoordelijkheid van de eigenaar die gebruikelijk is bij alle loopbanden.

LET OP:
SCHADE AAN DE LOOPRIEM ALS GEVOLG VAN ONJUISTE SPOOR-/SPANNINGSAANPASSINGEN VALT NIET ONDER DE GARANTIE.

PROCEDURE VOOR HET SMEREN VAN RIEM/PLATFORM

Eerst moet u tussen de riem en het platform schoonmaken om eventueel vuil te verwijderen dat vast kan komen te zitten. Gebruik een schone, niet-rafelende doek, t-shirt of lichte handdoek. Duw halverwege tussen het einde van de loopband en de motorkap het kledingstuk onder de riem totdat u het aan beide zijden van de riem kunt vastpakken. Sleep het kledingstuk 1-2 keer over de lengte van de hele riem. Verwijder het kledingstuk.
Smeer niet met iets anders dan door XTERRA Fitness goedgekeurd smeermiddel. UW LOOPBAND WORDT GELEVERD MET EEN TUBE "SMEERMIDDEL" EN EXTRA TUBES KUNNEN WORDEN BESTELD
Door het platform met de aanbevolen tussenpozen gesmeerd te houden, wordt een zo lang mogelijke levensduur van uw loopband gegarandeerd. Als het smeermiddel uitdroogt, neemt de wrijving tussen de riem en het platform toe en wordt de aandrijfmotor, de aandrijfriem en de elektronische motorregeleenheid onnodig belast, wat kan leiden tot catastrofale uitval van deze dure componenten. Als u het platform niet regelmatig smeert, kan de garantie vervallen.
De riem en het platform zijn voorgesmeerd en de daaropvolgende smering moet om de 90 gebruiksuren worden uitgevoerd of als u merkt dat het platform droog is. Het wordt aanbevolen dat u om de andere maand tussen de riem en het platform reikt om te controleren of er smering aanwezig is. Als u controleert en er is geen smering aanwezig, volg dan de onderstaande procedure, zelfs als de "Lube" (Smeer) -indicator niet brandt op de console. Smeer anders wanneer de smeringsherinnering van de console oplicht na 90 gebruiksuren. Gebruik de volgende procedure om het siliconensmeermiddel aan te brengen:

1. Schakel de aan/uit-schakelaar uit en trek de stekker uit het stopcontact.
2. Meet 46 cm vanaf de rand van de motorkap; kniel neer en reik ongeveer 10-15 cm vanaf één rand onder de riem. Spuit een lijn smeermiddel van ongeveer 3 mm breed x 38 cm lang in een "S"-patroon loodrecht op de motorkap.
3. Herhaal het proces aan de andere kant.
4. Steek het netsnoer terug in het stopcontact en schakel de aan/uit-schakelaar in.
5. Loop vijf minuten met een gematigde snelheid op de riem om het siliconenvet gelijkmatig te verdelen.
   Opmerking: Als het bericht "Lube" (Smeer) op de console verschijnt, voert u de volgende procedure uit om het bericht te resetten:
   1. Houd in de stand-bymodus de ENTER-toets 3 seconden ingedrukt om het bericht te resetten.

Foutmeldingen

Engineeringmodus

Verwijder eerst de veiligheidssleutel, druk vervolgens op de Enter-toets en de snelheidsplus-toets (▲-toets), plaats vervolgens de veiligheidssleutel en ga gedurende ongeveer 5 seconden naar de kalibratiemodus.

1. De elektronische versie toont het softwareversienummer. Druk op Enter om naar de GS-modus te gaan. Druk op Enter om te bevestigen en naar het volgende item te gaan.
2. Stel kilometers of mijlen in en druk op Enter om naar het volgende item te gaan.
3. Stel de wieldiameter in op 60 en druk vervolgens op Enter om naar het volgende item te gaan.
4. Stel de minimumsnelheid in op 1,0 en druk vervolgens op Enter om naar het volgende item te gaan.
5. Stel de maximumsnelheid in op 18 en druk op Enter om naar het volgende item te gaan.
6. Stel het aantal stijgende segmenten in op 12. Druk op de start/stop-toets om naar de kalibratiemodus te gaan.
7. Druk op de start/stop-knop om de kalibratie te starten en automatisch terug te keren naar het stand-byscherm na kalibratie

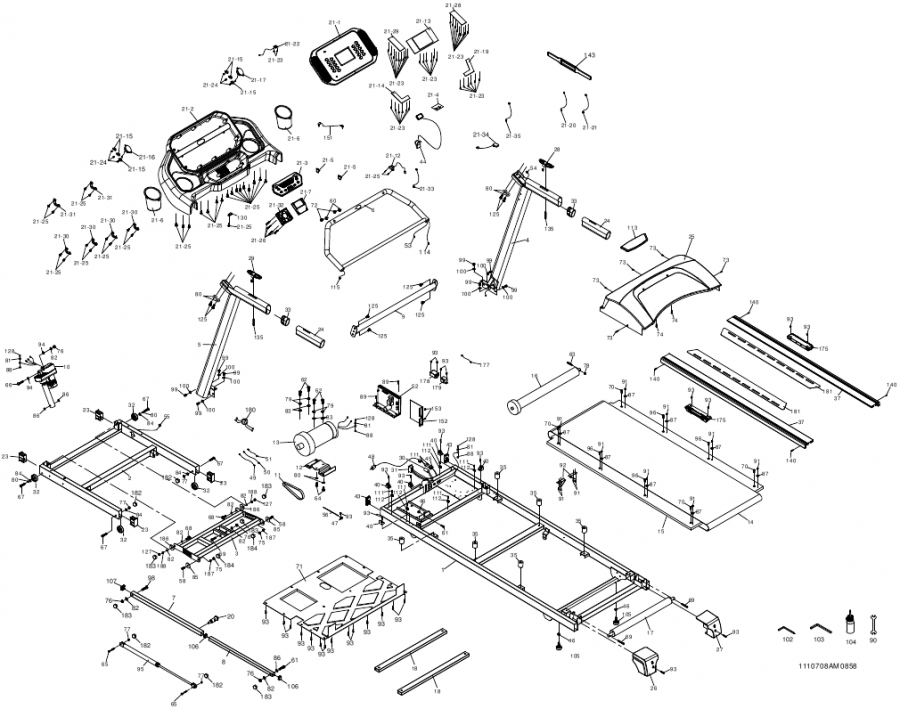

EXPLODED VIEW DIAGRAM

ONDERDELENLIJST
