wow! Snooper+, 5.0.0 Handleiding

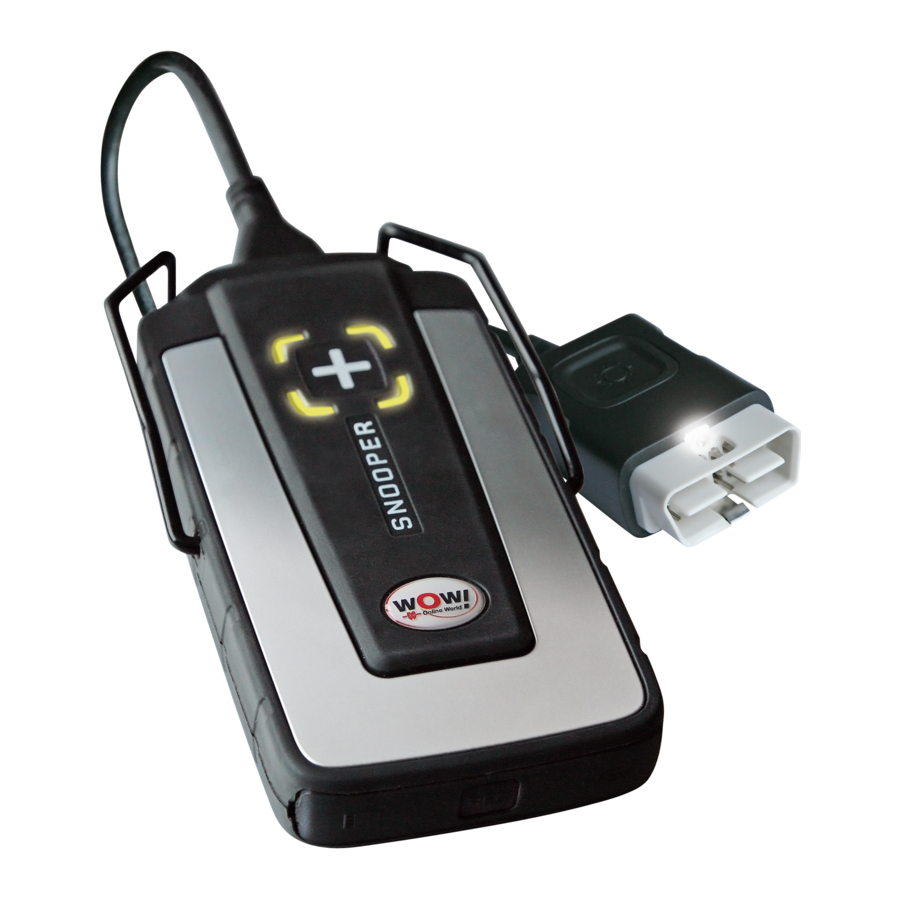

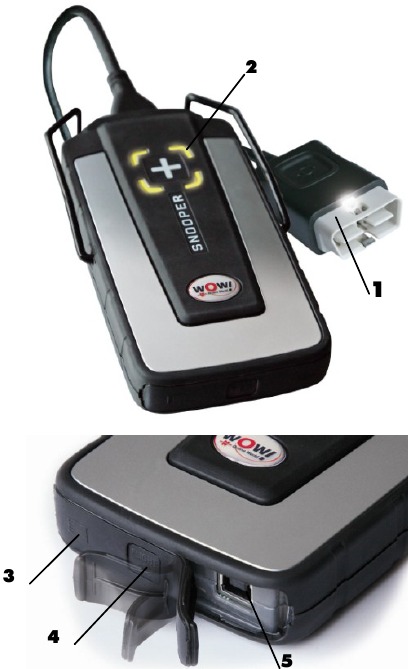

Beschrijving van de hardware

1. 16-pins OBD-II-connector (SAE J1962) met ingebouwd flitslicht
2. Geeft de status van de verbinding en communicatie weer

3. Micro SD-kaartsleuf voor geheugenkaart type Micro SD
4. Flight Recorder-knop voor starten/stoppen en triggers instellen in de flight recorder-functie
5. USB-verbinding voor pc

Beschrijving displaysignaal

Functie	Kleur	Opmerking	Geluid	Beschrijving geluid
Spanning	Wit	Continu licht voor spanningsvoorziening		Stil
PC-verbinding	Blauw	USB- of Bluetooth-verbinding		Stil
Diagnose	Groen/blauw	Actieve diagnosesessie Groen/blauw afwisselend (50%)		Stil
Diagnose PC-verbinding verbroken	Groen/blauw knipperend	Verbroken PC-verbinding wordt alleen weergegeven wanneer de diagnose actief is	Waarschuwingsgeluid! PC-verbinding verbroken	4 korte hoge geluiden
Batterij bijna leeg	Huidige kleur/Rood knipperend		Waarschuwingsgeluid! Batterij bijna leeg	4 korte lage geluiden
Batterij bijna leeg en PC-verbinding verbroken	Groen, rood en blauw knipperend			4 lage geluiden, pauze, 4 hoge geluiden
Flight recorder start OK	Geel	Flight recorder-sessie gestart, gegevens worden niet opgeslagen (communicatie wordt tot stand gebracht)	Bevestiging FR start	Lang laag geluid
FR start niet OK	-	Geen geldige FR-configuratie	Bevestiging FR geen configuratie
FR stop	-	Stopt de flight recorder-sessie	Bevestiging FR stop	Lang laag geluid
FR-gegevensopname	Gele sequentie licht			Stil
FR-gegevensopname geen geldige respons	-	Geen geldige respons binnen 10 ECU-aanvragen	Waarschuwingsgeluid! FR geen geldige gegevens	1 kort laag geluid
FR-trigger	-	Gebruiker drukt op de knop om een markering in te stellen	Bevestiging FR-trigger	1 kort hoog geluid
Geen firmware	Rood			Stil
Firmware laden	Rood	Knippert in relatie tot de gegevensoverdracht		Stil
Monitor	-	Bewakingsmechanisme, voorkomt dat de unit vastloopt	Waarschuwingsgeluid! Monitor	Verschillende geluiden

Minimale computereisen

• Intel® Pentium® II 400 MHz (of vergelijkbaar)
• Windows 7, Windows Vista®, Windows 2000 SP4, Windows® XP(*) SP3
• 512 MB RAM
• 1500 MB vrije ruimte op de harde schijf
• Scherm met resolutie 800 x 600
• DVD-eenheid
• Toegang tot internet
• Bluetooth (SPP) of USB
• Microsoft .NET Framework 3.5
• Adobe Acrobat Reader 4.0 of laterVoorafgaand aan diagnose

Opmerking!
Zowel 32-bits als 64-bits besturingssystemen worden ondersteund, let op: 64-bits besturingssystemen vereisen een speciale behandeling tijdens de installatie van USB-drivers.
Opmerking!
Het programma kan alleen worden gestart vanaf accounts met beheerders- of beperkte gebruikersrechten. Het is niet mogelijk om het programma te starten vanaf een gastaccount.

Waar vind ik de benodigde aanvullende programma's?
Microsoft .NET Framework 3.5 http://www.microsoft.com
Adobe Acrobat Reader http://www.adobe.com

Specificaties

Accessoires

De volgende accessoires zijn beschikbaar voor de Snooper+ en kunnen worden besteld bij ons serviceteam.

* Daarnaast is de stroomadapter 0900 200 917 vereist.

Eerste stappen

Voorafgaand aan diagnose
Voordat u met het WOW! diagnosesysteem kunt werken, moet u eerst de Snooper en de software configureren.
WOW! complete systemen die een computer bevatten, zijn al vooraf geconfigureerd en voor u geregistreerd. In dit geval hoeft u geen verdere instellingen te maken. U kunt direct aan de slag.

Software installeren

Plaats de meegeleverde dvd "WOW! X.X.X" in het dvd-station van uw computer. De installatie start automatisch na een paar seconden. Als het startvenster niet verschijnt, klikt u op Start > Uitvoeren. Voer E:\install.exe in en klik op OK. De letter "E" staat voor de letter die het dvd-station aanduidt. De afzonderlijke stappen worden beschreven in het installatieprogramma. Volg de instructies.
Het programma start automatisch zodra de software volledig is geïnstalleerd.

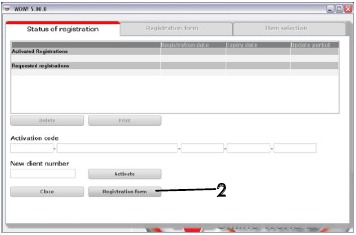

Software registreren

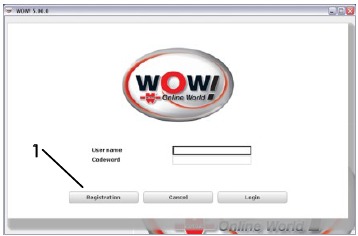

1. Klik op Registratie (Registration) (1).

2. Klik op Registratieformulier (Registration form) (2).

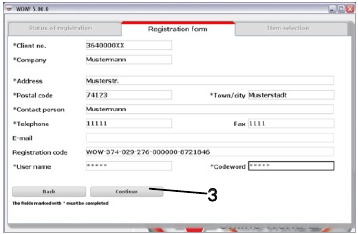

3. Vul alle vakken in die zijn gemarkeerd met *.
   U vindt uw klantnummer bijvoorbeeld op de afleverbon.
   U hebt een vrije keuze uit gebruikers-ID en wachtwoord/codewoord.
   Let op hoofdletters en kleine letters.
   Klik op Doorgaan (Continue) (3).

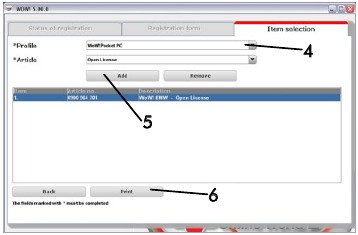

4. Selecteer een product (product) (4) en klik op Toevoegen (Add) (5).

5. Print dit formulier af via (6) en neem contact op met hun serviceprovider voor het register.
6. Voer de ontvangen registratiecode (7) en uw klantnummer in de daarvoor bestemde vakken in. Klik in elk geval op Activeren (Activate) (8).
   Klik op Terug (Back) om naar het aanmeldscherm te gaan.


Programma-instellingen

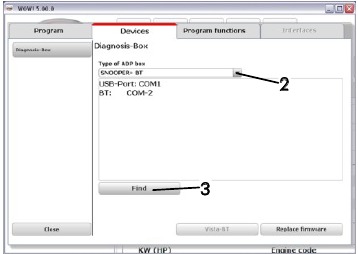

1. Klik op Programma-instellingen (Program settings) (1).

2. Selecteer in de tabindex Apparaten (Devices) de optie DiagnosisBox
3. Selecteer SNOOPER+BT (2)
   Klik op Zoeken (Find) (3)
   De verbinding met de Snooper+ is geconfigureerd. De toepassing wordt gedetailleerd beschreven in de programmadraai. Volg de instructies.

4. Installatie van stuurprogramma's
   De apparaatstuurprogramma's moeten worden geïnstalleerd wanneer de Snooper+ voor de eerste keer op de computer wordt aangesloten.
   De installatiewizard start automatisch. Als de stuurprogramma's niet automatisch worden gevonden, selecteert u de WOW! installatiedirectory, bijvoorbeeld:
   C:\Programs\wow\ac_diagnosis_module\drivers
   of
   C:\user\public (WIN7)

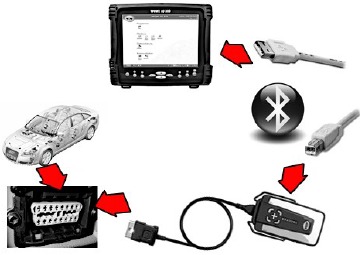

5. Snooper+-verbindingsregeling
   Sluit de Snooper+ via de diagnosestekker aan op een voertuig om de stroomtoevoer te garanderen.
   Sluit de computer via de USB-kabel aan op de Snooper+.
   Om de firmware bij te werken, moet de Snooper+ via de USB-kabel op de computer worden aangesloten.


Firmware-update

De firmware is het besturingssysteem voor de Snooper+. Met de uitbreidingen van de diagnostische functies van de WOW! software is van tijd tot tijd nieuwe firmware vereist. Deze wordt online of via een dvd-update aan u beschikbaar gesteld en moet na de software-update naar de Snooper+ worden overgebracht.

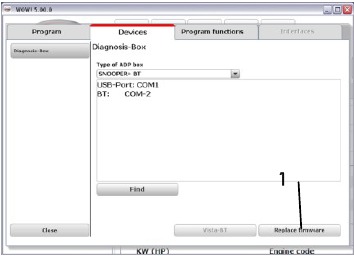

1. Selecteer Firmware vervangen (Replace firmware) (1).
   De toepassing wordt gedetailleerd beschreven in de programmadraai.
   Volg de instructies.


Eerste diagnose

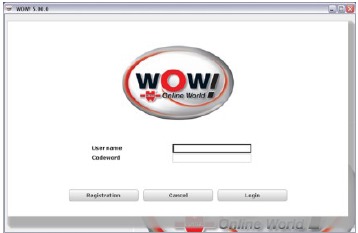

1. Start de WoW!-software via het WOW!-pictogram op het bureaublad.
   Voer in het startscherm van het WOW!-programma, indien nodig, uw gebruikersnaam en uw wachtwoord/codewoord in.

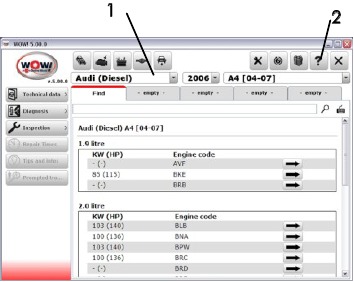

2. Voertuigselectie
   Selecteer het voertuig via Fabrikant > Modeljaar > Type (Manufacturer > Model year > Type) (1)
   Meer informatie over de voertuigselectie is te vinden in de helpsectie (2) en op www.wowportal.com

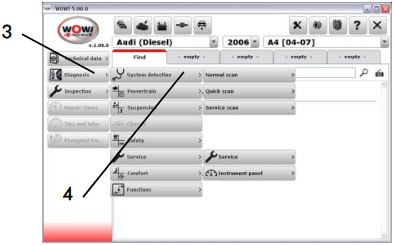

3. Systeemselectie
   Klik in het hoofdmenu op Diagnose (Diagnosis) (3).
   Selecteer de systeemgroep (system group) en vervolgens het systeem (system) dat moet worden getest.
   Voorbeeld: Service > Instrumenten (Service > Instruments).
   U kunt ook een Systeemdetectie (System detection) (4) starten, die alle in het voertuig geïnstalleerde systemen bepaalt en de foutgeheugens uitleest.

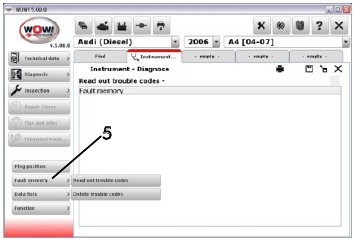

4. Start de diagnose via de functieknopen (function buttons) (5).

   De diagnostische opties die het programma u biedt, verschillen afhankelijk van het systeem en de fabrikant.
   • Stekkerpositie
   • Foutgeheugen
   • Gegevenslijsten
   • Functie
5. De daaropvolgende diagnoseprocedure wordt beschreven in het programma. Volg de aanwijzingen en beschrijvingen.

U hebt nu de eerste stappen met uw nieuwe WOW! diagnosesysteem voltooid. Om de volledige omvang van de functies van uw diagnose- en informatiesysteem te benutten, raden we u aan om u in te schrijven voor een van onze trainingen. Meer informatie is te vinden in de handleiding die is opgeslagen in de software.
U kunt deze openen via de Help (Help) knop in de werkbalk.
