Algemene informatie

Deze handleiding is auteursrechtelijk beschermd, alle rechten voorbehouden. Het mag niet, geheel of gedeeltelijk, worden gekopieerd, gefotokopieerd, gereproduceerd, vertaald of gereduceerd tot enig elektronisch medium of machinaal leesbare vorm zonder voorafgaande schriftelijke toestemming van Air & Gas Solutions LLC.. Het mag niet worden verspreid via internet of computerbulletinboardsystemen zonder voorafgaande toestemming van Air & Gas Solutions LLC..

documentinleiding
Deze handleiding bevat door de fabriek voorgeschreven installatie- en onderhoudsprocedures voor het V1-oliedampverwijderingssysteem. De procedures die in dit document worden geïllustreerd, mogen alleen worden uitgevoerd door geautoriseerd personeel. Neem contact op met de fabrikant voordat u verdergaat voor meer informatie over de procedures die in dit document worden beschreven. Lees dit document zorgvuldig door voordat u probeert het V1-oliedampverwijderingssysteem te installeren of te bedienen. Dit document moet permanent beschikbaar zijn op de installatielocatie van het V1-oliedampverwijderingssysteem.

algemene veiligheid
Er mogen geen wijzigingen aan het product worden aangebracht. Eventuele wijzigingen kunnen de operationele veiligheid van het product verminderen en de fabrieksgarantie ongeldig maken. Dit kan mogelijk leiden tot schade aan het product en ernstig persoonlijk letsel.
Voor uw eigen veiligheid moeten bij werkzaamheden aan dit product alle relevante nationale veiligheidsvoorschriften met betrekking tot onder druk staande en elektrische systemen worden nageleefd.
Alleen bevoegd, competent en opgeleid personeel mag aan dit product werken. Deze gebruikershandleiding is uitsluitend bedoeld voor dergelijk personeel en is uitsluitend bedoeld als naslagwerk; het mag niet worden gebruikt ter vervanging van conventionele training.

beoogd gebruik van het product
Het V1-oliedampverwijderingssysteem is uitsluitend bedoeld voor de behandeling van perslucht, die vrij is van bulkwater, olie en vaste stoffen.
Het product moet zich in een gebouw bevinden en worden beschermd tegen extreme omstandigheden en weersinvloeden. Het V1-oliedampverwijderingssysteem mag alleen worden gebruikt in overeenstemming met de gegevens op het typeplaatje. Alle handelingen die niet voldoen aan de vermeldingen op het producttypeplaatje maken de garantie ongeldig

personeel
Alleen bevoegd, competent en opgeleid personeel mag aan dit product werken. Deze gebruikershandleiding is uitsluitend bedoeld voor dergelijk personeel en is uitsluitend bedoeld als naslagwerk; het mag niet worden gebruikt ter vervanging van conventionele training.

veilige bediening
Zorg ervoor dat de relevante veilige technische praktijken en behandelingsprocedures worden toegepast bij het hanteren, installeren en bedienen van dit product. Zorg ervoor dat de apparatuur drukloos en elektrisch geïsoleerd is voordat u een van de geplande onderhoudsinstructies in deze gebruikershandleiding uitvoert.
Onder geen enkele omstandigheid mag een beschadigd product in gebruik worden genomen. Het gebruik van beschadigde producten kan leiden tot onherstelbare functionele defecten of ernstig lichamelijk letsel veroorzaken.

technische beschrijving

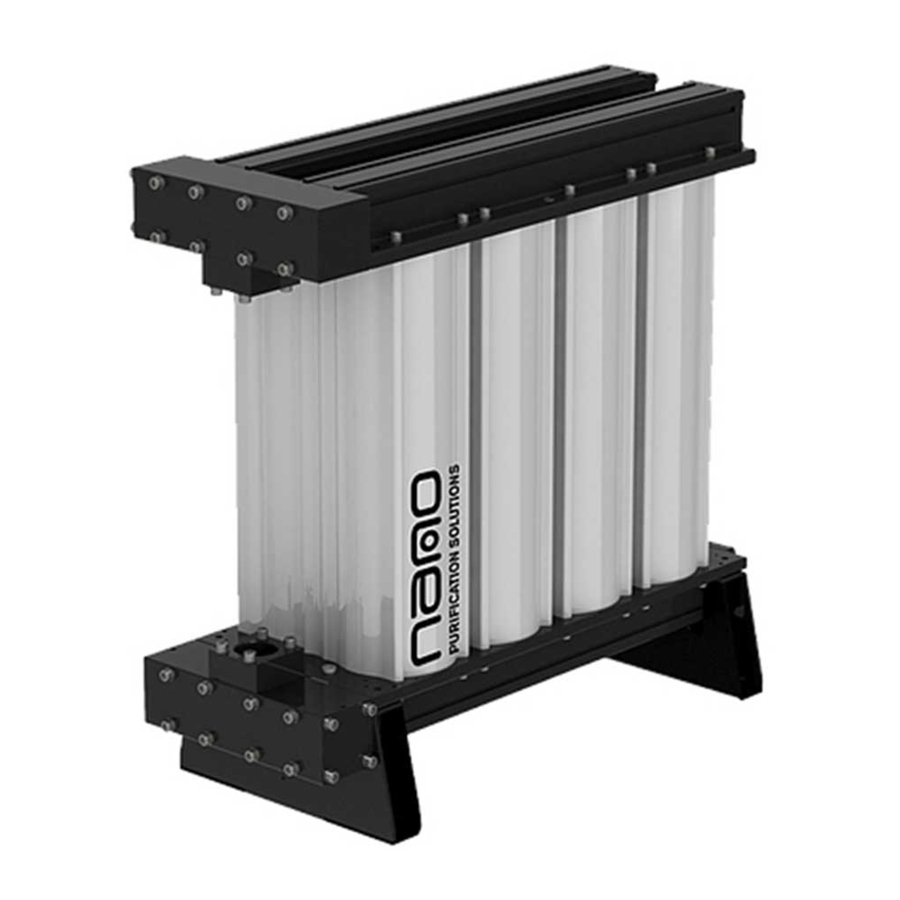

Het oliedampverwijderingssysteem is een statische machine die beproefde actieve kooltechnologie gebruikt om koolwaterstoffen en geuren efficiënt uit de persluchttoevoer te verwijderen om perslucht van ISO 8573 klasse 1 te leveren.

• Droge lucht komt de NVR binnen via de inlaat en wordt naar de kolommen geleid.
• Elke kolom bevat een dicht gevulde actieve koolpatroon.
• De lucht stroomt vervolgens door de patroon waar eventuele resterende olie of koolwaterstoffen worden geadsorbeerd.
• De schone droge lucht stroomt naar buiten via het laatste fijnstoffilter (<1micron/ISO8573.1 Klasse 2).

Technische specificaties

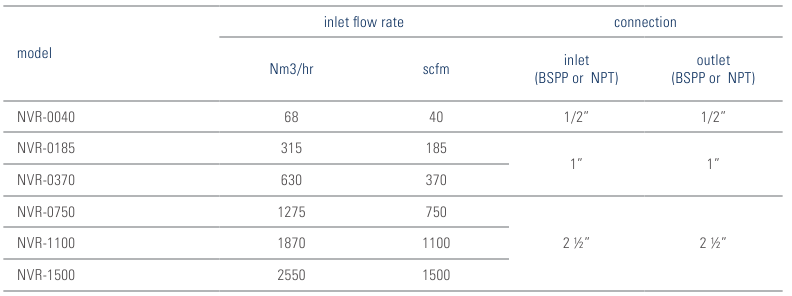

debietsnelheden

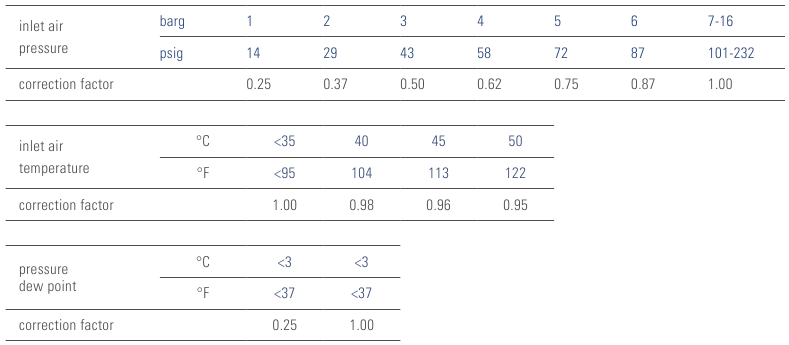

correctiefactoren

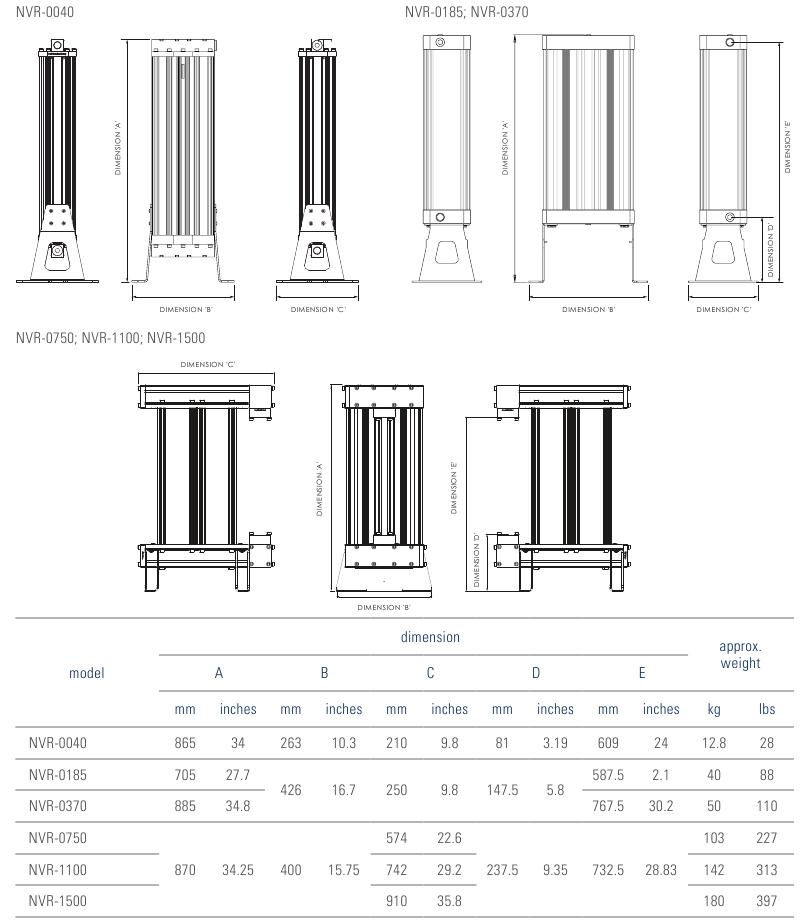

productafmetingen

productoverzicht


Verwijder de afsluitpluggen niet van de monsternamepoorten wanneer het product onder druk staat. Zorg ervoor dat het systeem is geïsoleerd van de perslucht en volledig drukloos is voordat u deze afsluiting verwijdert.

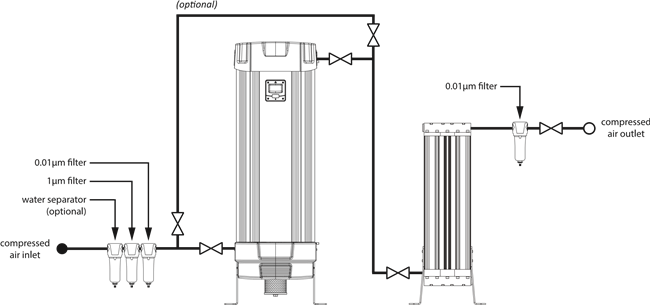

locatie van de opstelling


Het is essentieel dat het systeem waarin dit is geïnstalleerd, is uitgerust met een drukbegrenzings-/ontlastinrichting.
Deze inrichting moet tussen de compressor en de droger worden geïnstalleerd.

Zorg er bij het selecteren van een installatielocatie voor de unit voor dat aan de volgende voorwaarden wordt voldaan:

• De installatielocatie moet zich binnenshuis bevinden op een vlak oppervlak dat beschermd is tegen het weer en andere schadelijke omstandigheden.
• De omgevingstemperatuur mag niet onder 1,5°C (34,7°F) komen of hoger zijn dan 50°C (122°F)
• De installatielocatie moet waterpas zijn en het gewicht van het product kunnen dragen.
• Zorg voor voldoende ruimte rondom het product om toegang te bieden voor bediening en onderhoud.

Onderhoud

Onderhoudswerkzaamheden mogen alleen worden uitgevoerd als het systeem is uitgeschakeld en volledig drukloos is. Alle werkzaamheden moeten worden uitgevoerd door bevoegd en voldoende opgeleid personeel

• Alle aansluitingen moeten voorzichtig worden verwijderd, waarbij bijzondere aandacht moet worden besteed aan de gebieden die onder druk komen te staan.
• Alle afdichtingen die tijdens onderhoudswerkzaamheden worden verwijderd, moeten worden vervangen door nieuwe afdichtingen.
• Er mogen alleen gecertificeerde en goedgekeurde vervangingsonderdelen worden gebruikt.
• Controleer alle aansluitingen en afdichtingsoppervlakken op reinheid en veilige plaatsing vóór de montage.
• Zorg ervoor dat alle componenten opnieuw op het product zijn gemonteerd vóór gebruik.
• Controleer alle aansluitingen en afdichtingsoppervlakken op lekkage, los eventuele lekkages op en controleer opnieuw.
• Zorg ervoor dat de unit in een veilige werkende staat wordt achtergelaten na voltooiing van het onderhoud

reiniging
Reinig de apparatuur alleen met een vochtige doek en vermijd overmatig vocht rond elektrische aansluitingen. Indien nodig kan een mild reinigingsmiddel worden gebruikt. Gebruik geen schuurmiddelen/oplosmiddelen, omdat deze schade kunnen veroorzaken.

dagelijkse controles

• Controleer de unit op tekenen van externe schade.
• Verwijder los stof of vuil van de unit, reinig alle oppervlakken waarop ongewenste verontreinigingen lijken te zitten.
• Zorg ervoor dat de unit binnen de specificaties werkt.
• Controleer altijd alle aansluitingen op lekkage.
• Zorg ervoor dat alle losse onderdelen zijn verwijderd of aan de unit zijn bevestigd voordat u deze gebruikt.

serviceschema en storingen

service	jaar 1 (12 maanden)	jaar 2 (24 maanden)	jaar 3 (36 maanden)	jaar 4 (48 maanden)	jaar 5 (60 maanden)	jaar 6 (72 maanden)	jaar 7 (84 maanden)	jaar 8 (96 maanden)
A

Service A - Elke 1 jaar (12 maanden)
Actieve kool vervangen
Pakkingen van bovenste spruitstuk vervangen

servicekits en reserveonderdelen

Referenties

• UK Compressed Air Equipment Specialists - nano-purification solutions
• USA Compressed Air & Gas Specialists - nano-purification solutions
• Germany's Compressed Air Specialists | nano-purification solutions GmbH

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download NANO V1-handleiding

Beschikbare talen
