Wen 61741K Handleiding

INLEIDING

We weten dat u enthousiast bent om uw gereedschap aan het werk te zetten, maar neem eerst even de tijd om de handleiding door te lezen. Voor een veilige bediening van dit gereedschap is het noodzakelijk dat u deze gebruikershandleiding en alle labels die op het gereedschap zijn aangebracht, leest en begrijpt. Deze handleiding bevat informatie over mogelijke veiligheidsrisico's, evenals nuttige montage- en bedieningsinstructies voor uw gereedschap.

Geeft gevaar, waarschuwing of voorzichtigheid aan. De veiligheidssymbolen en de bijbehorende uitleg verdienen uw aandacht en begrip. Volg altijd de veiligheidsmaatregelen om het risico op brand, elektrische schokken of persoonlijk letsel te verminderen. Houd er echter rekening mee dat deze instructies en waarschuwingen geen vervanging zijn voor de juiste maatregelen ter voorkoming van ongevallen.

OPMERKING: De volgende veiligheidsinformatie is niet bedoeld om alle mogelijke omstandigheden en situaties te dekken die zich kunnen voordoen. WEN behoudt zich het recht voor om dit product en de specificaties op elk moment zonder voorafgaande kennisgeving te wijzigen.

Bij WEN verbeteren we onze producten voortdurend. Als u merkt dat uw gereedschap niet exact overeenkomt met deze handleiding, bezoek dan wenproducts.com voor de meest actuele handleiding of neem contact op met onze klantenservice op 1-847-429-9263.

Houd deze handleiding beschikbaar voor alle gebruikers gedurende de gehele levensduur van het gereedschap en bekijk deze regelmatig om de veiligheid voor zowel uzelf als anderen te maximaliseren.

SPECIFICATIES

ALGEMENE VEILIGHEIDSREGELS

Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Veiligheid is een combinatie van gezond verstand, alert blijven en weten hoe uw item werkt. De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw op het elektriciteitsnet aangesloten (met snoer) elektrisch gereedschap of door een batterij aangedreven (draadloos) elektrisch gereedschap.

BEWAAR DEZE VEILIGHEIDSINSTRUCTIES.

VEILIGHEID VAN HET WERKGEBIED

1. Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
2. Gebruik elektrisch gereedschap niet in explosieve omgevingen, zoals in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap produceert vonken die het stof of de dampen kunnen ontsteken.
3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleidingen kunnen ervoor zorgen dat u de controle verliest.

ELEKTRISCHE VEILIGHEID

1. Stekkers van elektrisch gereedschap moeten in het stopcontact passen. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaard (geaard) elektrisch gereedschap. Ongemodificeerde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
2. Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
3. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
4. Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrische gereedschap te dragen, eraan te trekken of om de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
5. Bij het gebruik van elektrisch gereedschap buitenshuis, gebruik een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik vermindert het risico op elektrische schokken.
6. Als het gebruik van een elektrisch gereedschap op een vochtige locatie onvermijdelijk is, gebruik dan een aardlekschakelaar (GFCI) beveiligde voeding. Het gebruik van een GFCI vermindert het risico op elektrische schokken.

PERSOONLIJKE VEILIGHEID

1. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
2. Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermingsmiddelen zoals een ademhalingsmasker, antislip veiligheidsschoenen en gehoorbescherming die worden gebruikt voor de juiste omstandigheden, verminderen het risico op persoonlijk letsel.
3. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of het batterijpakket, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap dat de schakelaar aan heeft, nodigt uit tot ongelukken.
4. Verwijder een verstelsleutel of moersleutel voordat u het elektrisch gereedschap inschakelt. Een moersleutel of sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
5. Reik niet te ver. Houd te allen tijde een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
6. Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
7. Als er apparaten zijn voorzien voor de aansluiting van stofafzuiging en opvang, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.

GEBRUIK EN ONDERHOUD VAN ELEKTRISCH GEREEDSCHAP

1. Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Het juiste elektrisch gereedschap zal het werk beter en veiliger doen in het tempo waarvoor het is ontworpen.
2. Gebruik het elektrisch gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
3. Haal de stekker uit het stopcontact en/of het batterijpakket uit het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op onbedoeld starten van het elektrisch gereedschap.
4. Bewaar niet-gebruikte elektrische gereedschappen buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
5. Onderhoud elektrisch gereedschap. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap bij beschadiging repareren voordat u het gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
6. Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden is minder snel vast te lopen en is gemakkelijker te bedienen.
7. Gebruik het elektrisch gereedschap, accessoires en gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrisch gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
8. Gebruik klemmen om uw werkstuk op een stabiele ondergrond vast te zetten. Het vasthouden van een werkstuk met de hand of het gebruik van uw lichaam om het te ondersteunen, kan leiden tot verlies van controle.
9. HOUD BESCHERMKAPPEN OP HUN PLAATS en in werkende staat.

ONDERHOUD

1. Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap behouden blijft.

CALIFORNIA PROPOSITION 65 WAARSCHUWING

Sommige stof die ontstaat door schuren, zagen, slijpen, boren en andere bouwwerkzaamheden kan chemicaliën bevatten, waaronder lood, waarvan de staat Californië weet dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken. Was uw handen na het hanteren. Enkele voorbeelden van deze chemicaliën zijn:

• Lood uit verf op loodbasis.
• Kristallijn silica uit bakstenen, cement en andere metselwerkproducten.
• Arseen en chroom uit chemisch behandeld hout.

Uw risico op deze blootstellingen varieert afhankelijk van hoe vaak u dit type werk doet. Om uw blootstelling aan deze chemicaliën te verminderen, werkt u in een goed geventileerde ruimte met goedgekeurde veiligheidsuitrusting, zoals stofmaskers die speciaal zijn ontworpen om microscopische deeltjes uit te filteren.

VEILIGHEIDSWAARSCHUWINGEN SPIJKERMACHINE

Laat comfort of vertrouwdheid met het product niet in de plaats komen van strikte naleving van de veiligheidsvoorschriften voor het product. Het niet opvolgen van de veiligheidsinstructies kan leiden tot ernstig persoonlijk letsel.

VEILIGHEID SPIJKERMACHINE

1. LEES en raak vertrouwd met de volledige handleiding, hoe saai deze ook mag zijn. LEER de toepassingen, beperkingen en mogelijke gevaren van het gereedschap.
2. REGULEER DE LUCHTDRUK. Gebruik de luchtdruk die compatibel is met de waarden op het typeplaatje van het gereedschap. Sluit het gereedschap niet aan op een compressor met een nominale waarde van meer dan 175 PSI, zelfs niet in geval van een storing van de regelaar.
3. GEBRUIK UITSLUITEND schone, droge en gereguleerde lucht. Condensatie van een luchtcompressor kan de interne werking van het gereedschap aantasten en beschadigen.
4. HOUD UW WERKPLEK ALTIJD schoon, opgeruimd en goed verlicht. WERK NIET op vloeroppervlakken die glad zijn door zaagsel of was.
5. HOUD OMSTANDERS OP VEILIGE AFSTAND van de werkplek, vooral wanneer het gereedschap in werking is. Laat kinderen of huisdieren NOOIT in de buurt van het gereedschap komen.
6. FORCEER HET GEREEDSCHAP NIET om een klus te klaren waarvoor het niet is ontworpen.
7. KLEED U VOOR VEILIGHEID. Draag geen losse kleding, handschoenen, stropdassen of sieraden (ringen, horloges, enz.) bij het bedienen van het gereedschap. Ongepaste kleding en voorwerpen kunnen vast komen te zitten in bewegende onderdelen en u naar binnen trekken. Draag ALTIJD schoenen met antislipzolen en bind lang haar vast.
8. DRAAG EEN MONDMASKER OF STOFMASKER om het vuil dat door de werking wordt geproduceerd tegen te gaan en oorbescherming om gehoorverlies tegen te gaan. Iedereen in de werkruimte MOET een veiligheidsbril met zijschermen dragen. Deze veiligheidsbrillen moeten voldoen aan de ANSI Z87.1-eisen (goedgekeurde brillen hebben "Z87" erop gedrukt of gestempeld). Het is de verantwoordelijkheid van de werkgever om het gebruik van oogbeschermingsmiddelen af te dwingen door zowel de bediener van het gereedschap als anderen in de werkruimte.

   Stof dat vrijkomt uit bepaalde materialen kan gevaarlijk zijn voor uw gezondheid. Gebruik het gereedschap altijd in een goed geventileerde ruimte en zorg voor een goede stofafvoer.
   Gebruik indien mogelijk stofafzuigsystemen.
9. GEBRUIK ALTIJD een luchtslang die is beoordeeld op een maximale werkdruk van ten minste 150 PSI (10,3 bar) of 150% van de maximale systeemdruk.
10. GEBRUIK GEEN GASFLESSEN om dit gereedschap aan te drijven. Gecomprimeerde gassen in flessen, zoals zuurstof, koolstofdioxide, stikstof, waterstof, propaan, acetyleen of lucht, zijn niet bedoeld voor gebruik met pneumatisch gereedschap. Gebruik nooit brandbare gassen of andere reactieve gassen als energiebron voor dit gereedschap. Er kan explosie en/of ernstig persoonlijk letsel ontstaan.
11. GEBRUIK KOPPELINGEN die alle druk van het gereedschap afvoeren wanneer het wordt losgekoppeld van de stroomvoorziening. Gebruik slangconnectoren die de luchttoevoer van de compressor afsluiten wanneer het gereedschap is losgekoppeld.
12. KOPPEL het gereedschap los van de luchttoevoer wanneer het niet in gebruik is. Verwijder bevestigingsmiddelen uit het magazijn voordat u het gebied verlaat of het gereedschap aan een andere bediener doorgeeft. Beklim geen ladders, trappen, steigers, enz. zonder het gereedschap los te koppelen. Draag geen aangesloten gereedschap naar een andere werkruimte. Breng geen aanpassingen aan, verwijder geen magazijn, voer geen onderhoud uit en verwijder geen vastgelopen bevestigingsmiddelen terwijl het gereedschap is aangesloten op de luchttoevoer. Als de contactpunt wordt afgesteld wanneer het gereedschap met geladen spijkers is aangesloten op de luchttoevoer, kan er een onbedoelde ontlading optreden.
13. LAAD BEVESTIGINGSMIDDELEN nadat u het gereedschap op de luchttoevoer hebt aangesloten. Anders bestaat het risico dat bevestigingsmiddelen tijdens de aansluiting worden afgevuurd. Het aandrijfmechanisme van het gereedschap kan in werking treden wanneer het op de luchttoevoer is aangesloten. Laad geen bevestigingsmiddelen en sluit de luchttoevoer niet aan wanneer de trekker of de veiligheid is ingedrukt om onbedoeld afvuren van een bevestigingsmiddel te voorkomen.
14. VERWIJDER, manipuleer of zorg er niet voor dat het gereedschap, de trekker of de contactpunt onbruikbaar worden. Plak of bind de trekker of contactpunt niet in de AAN-stand. Verwijder geen veren van de contactpunt. Voer dagelijks inspecties uit op vrije beweging van de trekker en contactpunt. Ongecontroleerde ontlading kan het gevolg zijn. Wijzig of modificeer het gereedschap op geen enkele manier.
15. REIK NIET TE VER. Zorg te allen tijde voor een goede stand en evenwicht. Draag schoeisel met oliebestendige rubberen zolen. Houd de vloer vrij van olie, schroot en ander vuil.
16. ONDERHOUD GEREEDSCHAP GOED. Houd gereedschap ALTIJD schoon en in goede staat. Volg de instructies voor het smeren en verwisselen van accessoires. Inspecteer het gereedschap voor gebruik. Gebruik het niet als een deel van het gereedschap, de trekker of de contactpunt beschadigd, onbruikbaar, losgekoppeld of gewijzigd is. Lekkende lucht, beschadigde onderdelen of ontbrekende onderdelen moeten voor gebruik worden gerepareerd of vervangen.
17. GA ER ALTIJD VAN UIT dat het gereedschap bevestigingsmiddelen bevat. Richt het gereedschap nooit op andere mensen, dieren of uzelf, zelfs niet als u denkt dat het heel grappig is.
18. MAAK DE WERKPLAATS KINDERVEILIG. Gebruik hangsloten en hoofdschakelaars en verwijder ALTIJD de startsleutels. Houd omstanders, kinderen en bezoekers uit de buurt tijdens het gebruik van het elektrisch gereedschap. Afleiding kan ervoor zorgen dat u de controle verliest. Wanneer het gereedschap niet in gebruik is, moet het op een veilige plaats worden opgeborgen.
19. Gebruik het gereedschap NIET als u onder invloed bent van drugs, alcohol of medicijnen die uw vermogen om het gereedschap correct te gebruiken kunnen beïnvloeden.
20. VERWIJDER DE VINGER VAN DE TREKKER wanneer u geen bevestigingsmiddelen aandrijft. Draag het gereedschap nooit met uw vinger op de trekker.
21. ZORG ERVOOR DAT DE SLANG vrij is van obstakels of haken. Verwarde of verstrengelde slangen kunnen een verlies van evenwicht veroorzaken.
22. SCHIET GEEN bevestigingsmiddelen in de open lucht, beton, steen, extreem hard hout, knoesten of ander materiaal dat te hard is voor het bevestigingsmiddel om door te dringen. Gebruik de behuizing van het gereedschap of de bovenkap niet als hamer. Afgevuurde bevestigingsmiddelen kunnen onverwachte paden volgen en lichamelijk letsel veroorzaken.
23. DRIJF GEEN BEVESTIGINGSMIDDELEN in de buurt van de rand van uw werkmateriaal. Het werkstuk kan splijten, waardoor het bevestigingsmiddel kan afketsen en u of een omstander kan verwonden. Wees u ervan bewust dat de spijker de nerf van het hout kan volgen, waardoor deze onverwacht uit de zijkant van het werkmateriaal kan steken. Drijf de spijker loodrecht op de nerf om het risico op letsel te verminderen.
24. DRIJF GEEN SPIJKERS op de koppen van andere bevestigingsmiddelen. Gebruik het gereedschap niet onder een te steile hoek. Persoonlijk letsel door sterke terugslag, vastgelopen bevestigingsmiddelen of afketsende spijkers kan het gevolg zijn.
25. WEES U BEWUST van de materiaaldikte bij het gebruik van de spijkermachine. Een uitstekende spijker kan letsel veroorzaken.
26. WEET dat wanneer het gereedschap wordt gebruikt bij drukken aan de hoge kant van het werkbereik, spijkers volledig door dun of zeer zacht werkmateriaal kunnen worden gedreven. Zorg ervoor dat de druk in de compressor zo is ingesteld dat spijkers in het materiaal worden geplaatst en niet volledig worden doorgeduwd.
27. HOUD HANDEN EN LICHAAMSDELEN VRIJ van de directe werkomgeving. Houd het werkstuk indien nodig vast met klemmen om te voorkomen dat lichaamsdelen potentieel gevaar lopen. Zorg ervoor dat het werkstuk goed is vastgezet voordat u de spijkermachine tegen het materiaal drukt. De contactpunt kan ervoor zorgen dat het werkmateriaal onverwacht verschuift.
28. GEBRUIK HET GEREEDSCHAP NIET in de buurt van brandbaar stof, gassen of dampen. Het gereedschap kan een vonk produceren die gassen kan ontsteken en brand kan veroorzaken. Het drijven van een spijker in een andere spijker kan ook een vonk veroorzaken.
29. HOUD GEZICHT EN LICHAAMSDELEN uit de buurt van de achterkant van de gereedschapskap bij het werken in beperkte ruimtes. Plotselinge terugslag kan leiden tot impact op het lichaam, vooral bij het spijkeren in hard of dicht materiaal.
30. HOUD HET GEREEDSCHAP STEVIG VAST om de controle te behouden en het toch van het werkoppervlak te laten terugdeinzen terwijl het bevestigingsmiddel wordt aangedreven.
31. BLIJF ALERT. Let op wat u doet. Gebruik uw gezond verstand. Gebruik geen gereedschap als u moe bent.
32. GEBRUIK GESCHIKTE VERLENGSNOEREN. Gebruik bij het gebruik van een luchtcompressor buitenshuis alleen verlengsnoeren met afgeronde mantels. Deze zijn bedoeld voor gebruik buitenshuis. Raadpleeg de handleiding van de fabrikant voor de AWG die vereist is voor de stroomafname van de compressor.
33. LET OP DE LUCHTSLANG EN DE AANSLUITINGEN. Struikel niet over de slangen. Dat is niet leuk. Zorg er ook voor dat de aansluitingen goed vastzitten.
34. WANNEER U AANSLUIT OP DE LUCHTTOEVOER, loopt het gereedschap het risico dat het mogelijk bevestigingsmiddelen afvuurt. Wees u hiervan bewust en richt het pistool niet op iets waar u geen spijker in wilt schieten.
35. DRUK DE CONTACTPUNT OF DE TREKKER NIET IN TIJDENS HET LADEN.
36. ALS DE BEVESTIGINGSMIDDELEN ZIJN VASTGELOPEN, koppelt u het gereedschap eerst los van de luchttoevoer voordat u de vastgelopen bevestigingsmiddelen verwijdert.
37. Dit gereedschap is uitgerust met een veilige beugel waarmee de diepte van de driver kan worden aangepast. Wanneer u de diepte van de driver aanpast, koppelt u eerst het gereedschap los van de lucht en draait u de moer met uw duim naar de gewenste positie.
38. Probeer NIET te schieten in harde of brosse materialen zoals beton, staal of tegels.

De waarschuwingen, voorzorgsmaatregelen en instructies die in deze handleiding worden uitgelegd, kunnen niet alle mogelijke omstandigheden en situaties dekken die zich kunnen voordoen. De bediener moet begrijpen dat GEZOND VERSTAND EN VOORZICHTIGHEID FACTOREN ZIJN DIE NIET IN DIT PRODUCT KUNNEN WORDEN GEBOUWD, MAAR DOOR DE BEDIENER MOETEN WORDEN GELEVERD. Dus doe geen domme dingen.

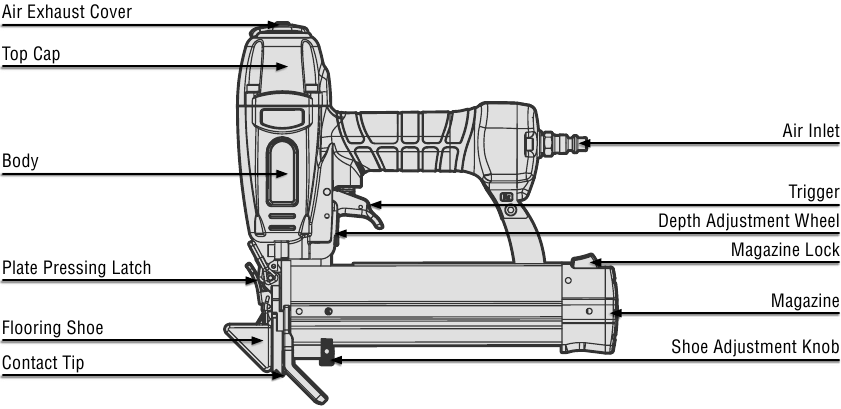

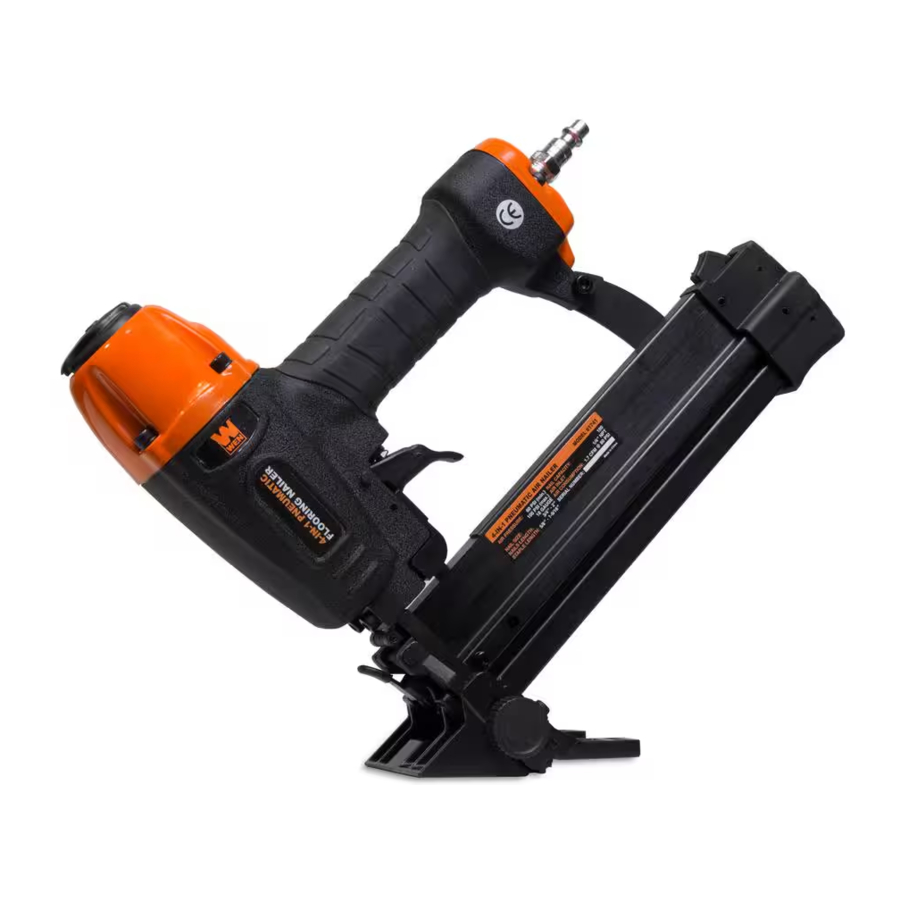

KEN UW SPIJKERMACHINE

UITPAKKEN

Haal de spijkermachine voorzichtig uit de verpakking en plaats deze op een stevige, vlakke ondergrond. Zorg ervoor dat u alle inhoud en accessoires eruit haalt. Gooi de verpakking niet weg voordat alles is verwijderd. Controleer de onderstaande paklijst om er zeker van te zijn dat u alle onderdelen en accessoires hebt. Als er een onderdeel ontbreekt of kapot is, neem dan contact op met de klantenservice op 1-847-429-9263 (M-F 8-5 CST), of stuur een e-mail naar techsupport@wenproducts.com.

WERKING

SMERING

Dit gereedschap moet voor elk gebruik worden gesmeerd (vooral bij het eerste gebruik). Als een in-line olievernevelaar wordt gebruikt, is handmatige smering via de luchtinlaat niet nodig.

OPMERKING: Het werkoppervlak kan beschadigd raken door overmatige smering. Correcte smering is de verantwoordelijkheid van de eigenaar. Als het gereedschap niet correct wordt gesmeerd, wordt de levensduur van het gereedschap drastisch verkort en vervalt de garantie.

1. Koppel de luchttoevoer van het gereedschap los om smeermiddel toe te voegen.

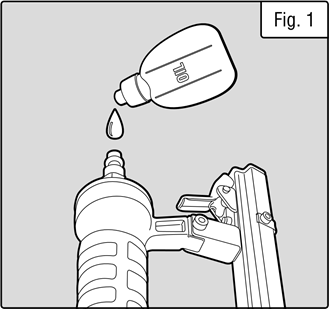

2. Draai het gereedschap zo dat de luchtinlaat naar boven wijst. Plaats 4 - 5 druppels 30W niet-detergent luchtgereedschapsolie (meegeleverd) in de luchtinlaat (Fig. 1).

3. Laat het gereedschap na het toevoegen van olie even kort draaien. Veeg overtollige olie van de uitlaat.

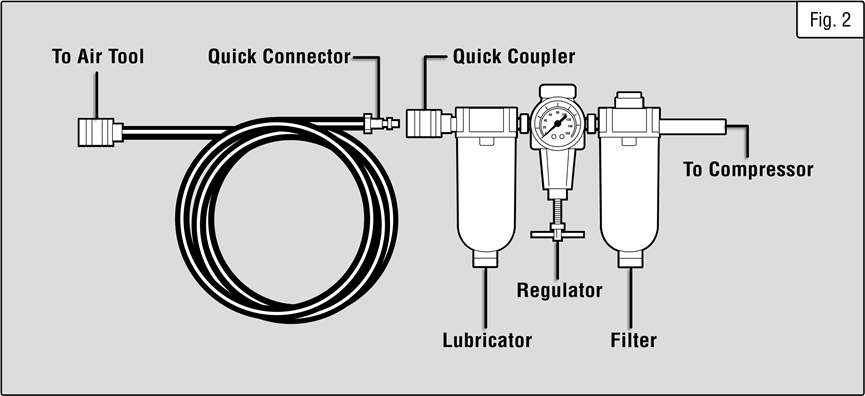

AANBEVOLEN AANSLUITING

Uw nietmachine is volledig gemonteerd wanneer u deze ontvangt. Sluit, voordat u hem gebruikt, de luchtslang en de gewenste accessoires voor het luchtsysteem aan. Zie hieronder voor de aanbevolen accessoires en aansluitvolgorde. Zorg ervoor dat de luchtslang drukloos is wanneer u adapters op de luchtslang installeert of verwijdert (Fig. 2).

LUCHDRUK TIJDENS GEBRUIK: 60-100 PSI
Selecteer de luchtdruk binnen dit bereik voor de beste prestaties van het gereedschap.
OVERSCHRIJD DEZE AANBEVOLEN WERKINGSLUCHDRUK NIET.

DE BEVESTIGINGSMIDDELEN LADEN

OPMERKING: Laad de bevestigingsmiddelen altijd nadat u het gereedschap op de luchttoevoer hebt aangesloten. Anders kunnen er ongewenste storingen optreden tijdens het aansluiten. Richt de punt nooit op uzelf of anderen.

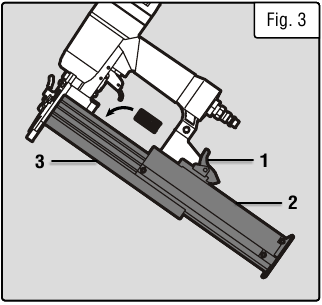

1. Ontgrendel de magazijnvergrendeling (Fig. 3 - 1) om het beweegbare magazijn (Fig. 3 - 2) los te maken en trek het magazijn volledig uit.
2. Plaats een volle clip van het gespecificeerde type en formaat bevestigingsmiddelen op het vaste magazijn (Fig. 3 - 3). Er kunnen 100 bevestigingsmiddelen in het magazijn worden geladen.
3. Duw de beweegbare magazijnconstructie (Fig. 3 - 2) naar voren totdat deze is vergrendeld.


HET DIEPTEAFSTELWIEL AANPASSEN

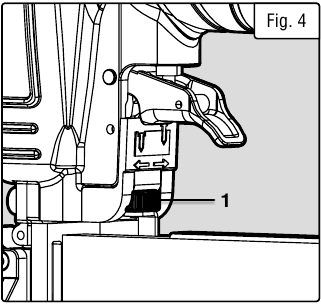

Gebruik het diepteafstelwiel (Fig. 4 - 1) dat zich direct onder de trekker bevindt om de diepte van de afgevuurde spijkers aan te passen. Draai het wiel naar links voor diepere spijkers en naar rechts voor ondiepere spijkers.

Test de aandrijfdiepte in een proefstuk hout voordat u naar uw werkstuk gaat. Als de bevestigingsmiddelen te ver of niet ver genoeg worden aangedreven, past u de regelaar aan om minder of meer luchtdruk te leveren.

1. Controleer of de luchttoevoer correct op het gereedschap is aangesloten met de juiste druk en of de bevestigingsmiddelen in het magazijn zijn geladen.

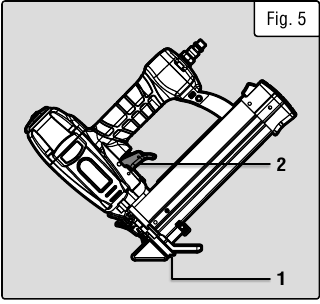

2. Houd de spijkermachine vast en druk de aandrijfgeleider (Fig. 5 - 1) vlak tegen het werkoppervlak, en zorg ervoor dat het gereedschap recht staat. Druk voorzichtig op de trekker (Fig. 5 - 2) om de bevestiger aan te drijven.


AANDRIJFMODI

Het gereedschap heeft twee aandrijfmodi. Om het gereedschap te kunnen bedienen, moeten zowel de contactpunt als de trekkerschakelaar worden geactiveerd.

Enkele aandrijfmodus: Plaats de aandrijfgeleider op het werkoppervlak en zorg ervoor dat de contactpunt wordt ingedrukt. Haal vervolgens de trekker over om een bevestigingsmiddel aan te drijven.

Continue aandrijfmodus: Houd de trekker ingedrukt. Raak herhaaldelijk de contactpunt tegen het werkoppervlak om de bevestigingsmiddelen aan te drijven. Het gereedschap drijft één bevestigingsmiddel aan telkens wanneer de contactpunt wordt geactiveerd.

VASTZITTENDE SPIJKERS VERWIJDEREN

Koppel de luchtslang los van het gereedschap en verwijder alle bevestigingsmiddelen voordat u vastgelopen spijkers verwijdert om persoonlijk letsel te voorkomen.

Als een spijker vast komt te zitten in het mondstuk, houd het gereedschap dan van uzelf en anderen af gericht en volg deze stappen:

1. Koppel de luchttoevoer los van het gereedschap.
2. Druk op de magazijnvergrendeling om het beweegbare magazijn los te maken. Verwijder de spijkers uit het magazijn. Verwijder de vloerschoen (indien geïnstalleerd; zie volgende sectie).
3. Open de ontgrendelingsvergrendeling en til de voorplaat op.
4. Verwijder de vastgelopen spijker, indien nodig met een tang of ander gereedschap.
5. Als de zuigerconstructie zich in de onderste stand bevindt, steek dan een schroevendraaier of andere staaf in het mondstuk en duw de zuiger terug op zijn plaats.
6. Verwijder de staaf en sluit de voorplaat.
7. Sluit de vergrendeling om de voorplaat aan het mondstuk te bevestigen. Zorg ervoor dat de trekker en de contactpunt vrij kunnen bewegen zonder te blijven steken of vast te lopen.
8. Bevestig de spijkermachine opnieuw aan de luchttoevoer.
9. Laad het magazijn. Test vuur een spijker in een stuk afvalhout om te bevestigen dat de spijkermachine weer goed werkt.

OPMERKING: Als er spijkers in het mondstuk blijven vastlopen, neem dan contact op met de klantenservice van WEN op 1-847-429-9263.

Verwijder of installeer de vloerschoen nooit terwijl de spijker-/nietmachine op de luchttoevoer is aangesloten of terwijl er spijkers in het magazijn zijn geladen.

DE VLOERSCHOEN VERWIJDEREN

Gebruik voor algemene installatie in een hoek van 90 graden de volgende aanwijzingen om de vloerschoen te verwijderen.

1. Open de plaatdrukvergrendeling (Fig. 6 - 1).

2. Open de D-ringpin door de haak (Fig. 7 - 1) van de pin los te maken.

3. Verwijder de pin van de vloerschoen (Fig. 7 - 2).

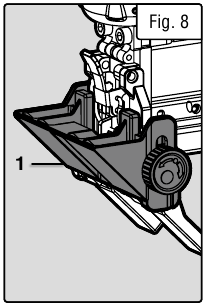

4. Schuif de vloerschoen eraf (Fig. 8 - 1).

5. Sluit de plaatdrukvergrendeling (Fig. 9 - 1).


DE VLOERSCHOEN INSTALLEREN

1. Open de plaatdrukvergrendeling (Fig. 9 - 1).
2. Bevestig de vloerschoen (Fig. 8 - 1) op zijn plaats door de pin (Fig. 7 - 2) erin te schuiven. Bevestig de haak opnieuw aan het uiteinde van de pin (Fig. 7 - 1).
3. Sluit de plaatdrukvergrendeling (Fig. 6 -1). Verwijder de niet-markerende punt.

DE VLOERSCHOEN GEBRUIKEN

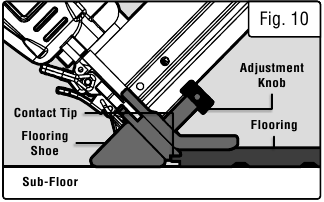

1. Zorg ervoor dat de niet-markerende punt van de spijkermachine is verwijderd.
2. Draai aan het diepteafstelwiel (Fig. 4 - 1) om de diepte van de afgevuurde spijker in te stellen. Voor vloeren wordt aangeraden om altijd op de diepste diepte te vuren.
3. Draai de afstelknoppen van de schoen aan beide zijden van de schoen los, zodat het bovenste deel van de schoen vlak tegen de bovenkant van de vloer ligt (Fig. 10).

4. Plaats het contactstuk vlak tegen de hoek van de tong van de vloer. Duw de spijkermachine naar de vloer toe, zodat het contactstuk volledig contact maakt met de tong van de vloer (Fig. 10).
5. Plaats de neuspunt gelijk met de punt gelijk met de hoek van de tong van de vloer. Zodra u er zeker van bent dat het contactstuk gelijk ligt met het hardhout, zet u de afstelknoppen vast op hun plaats.
6. Haal de trekker over. Het bevestigingsmiddel wordt onder een hoek van 45 graden door de vloertong en in de ondervloer, door het hardhout en in de grond geschoten (Fig. 11).


AFWERKINGSTOEPASSINGEN

Om beschadiging van het oppervlak van uw werkstuk te voorkomen, bevestigt u de niet-markerende punt (Fig. 12) voordat u probeert een afwerking aan te brengen.

Om de niet-markerende punt te bevestigen, koppelt u de spijkermachine los van de luchttoevoer en schuift u de punt op de aandrijfgeleider (Fig. 13).

OPMERKING: De niet-markerende punt is alleen bedoeld voor het afwerken van toepassingen. Niet gebruiken voor vloertoepassingen.

HANDLEIDING VOOR PROBLEEMOPLOSSING

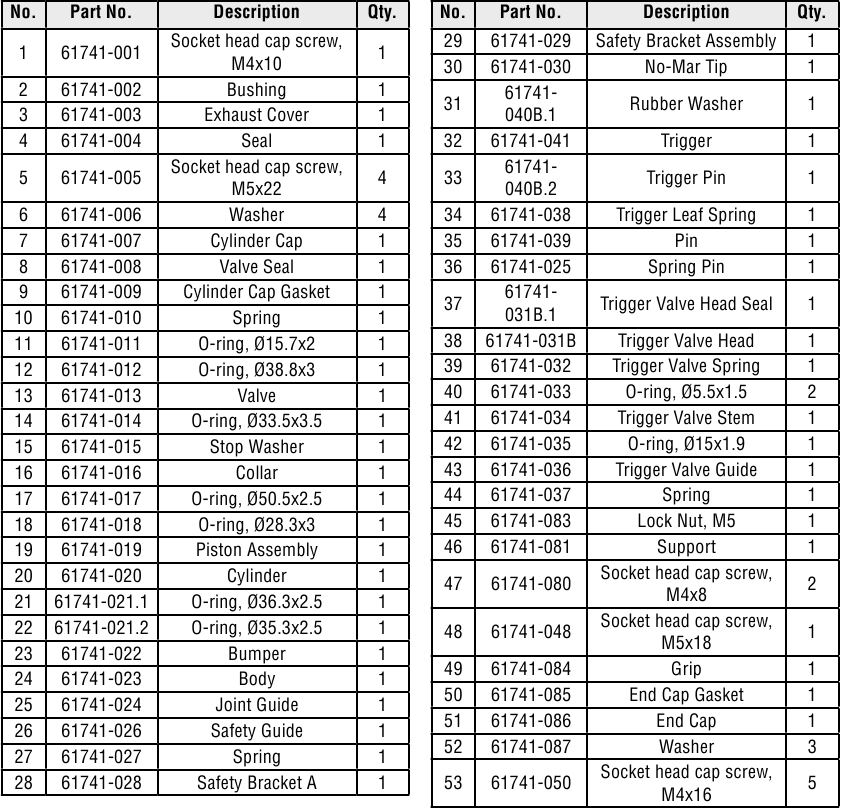

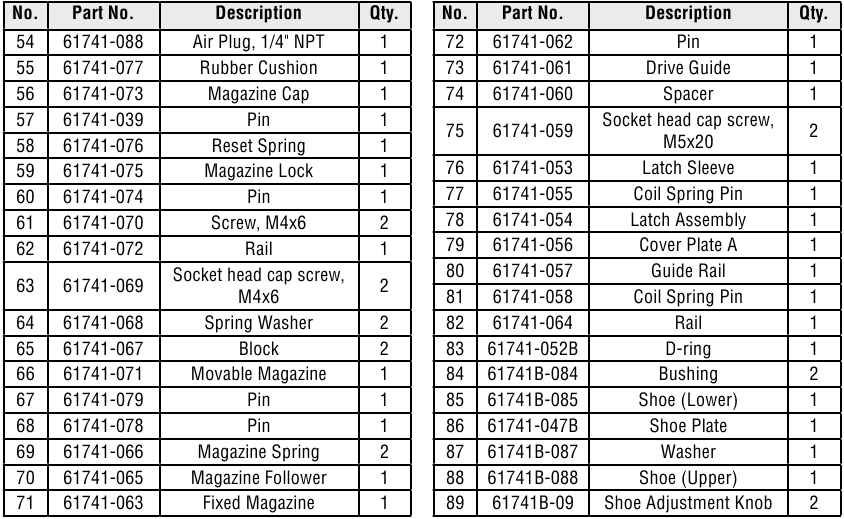

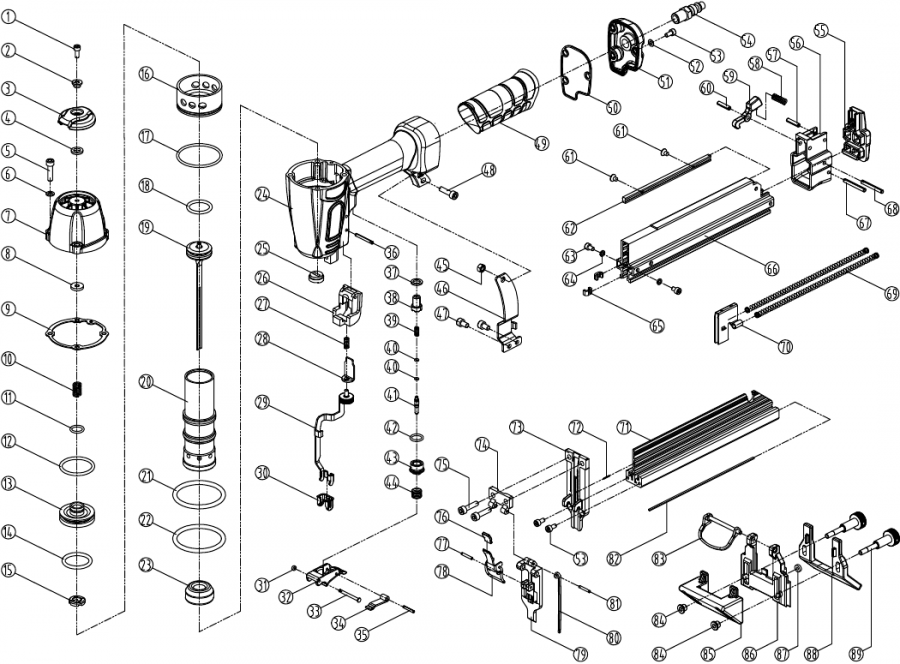

ONTPLOFTE WEERGAVE & ONDERDELENLIJST

LET OP: Vervangende onderdelen kunnen worden gekocht bij wenproducts.com, of door te bellen met onze klantenservice op 1-847-429-9263, ma-vr 8-5 CST. Onderdelen en accessoires die tijdens normaal gebruik slijten, vallen niet onder de garantie van twee jaar.

ONDERHOUD

Verwijder spijkers uit het magazijn en koppel de luchttoevoer los voordat u onderhoud uitvoert.

Routine smering van het gereedschap is vereist voor de beste prestaties. Olie die via de luchtleidingaansluiting wordt toegevoegd, smeert interne onderdelen. Een automatische luchtleidingoliesmering wordt aanbevolen, maar olie kan handmatig worden toegevoegd vóór elke bewerking of na ongeveer 1 uur continu gebruik. Er zijn slechts enkele druppels olie tegelijk nodig. Te veel olie verzamelt zich in het gereedschap en wordt tijdens de uitlaatcyclus uitgeblazen. GEBRUIK ALLEEN PNEUMATISCHE GEREEDSCHAPOLIE. Gebruik geen detergentolie of additieven, omdat deze smeermiddelen versnelde slijtage van de afdichting in het gereedschap veroorzaken.

Vuil en water in de luchttoevoer zijn belangrijke oorzaken van slijtage van pneumatisch gereedschap. Gebruik een filter/oliesmering voor betere prestaties en een langere levensduur van uw gereedschap. Het filter moet voldoende doorstroomcapaciteit hebben voor de specifieke toepassing. Raadpleeg de instructies van de fabrikant voor het juiste onderhoud van uw filter. Houd gereedschap schoon voor betere en veiligere prestaties. Gebruik alleen niet-ontvlambare reinigingsoplossingen indien nodig

(
Dergelijke oplossingen kunnen de O-ring en andere gereedschapsonderdelen beschadigen). DOMPEL HET GEREEDSCHAP NIET ONDER.
