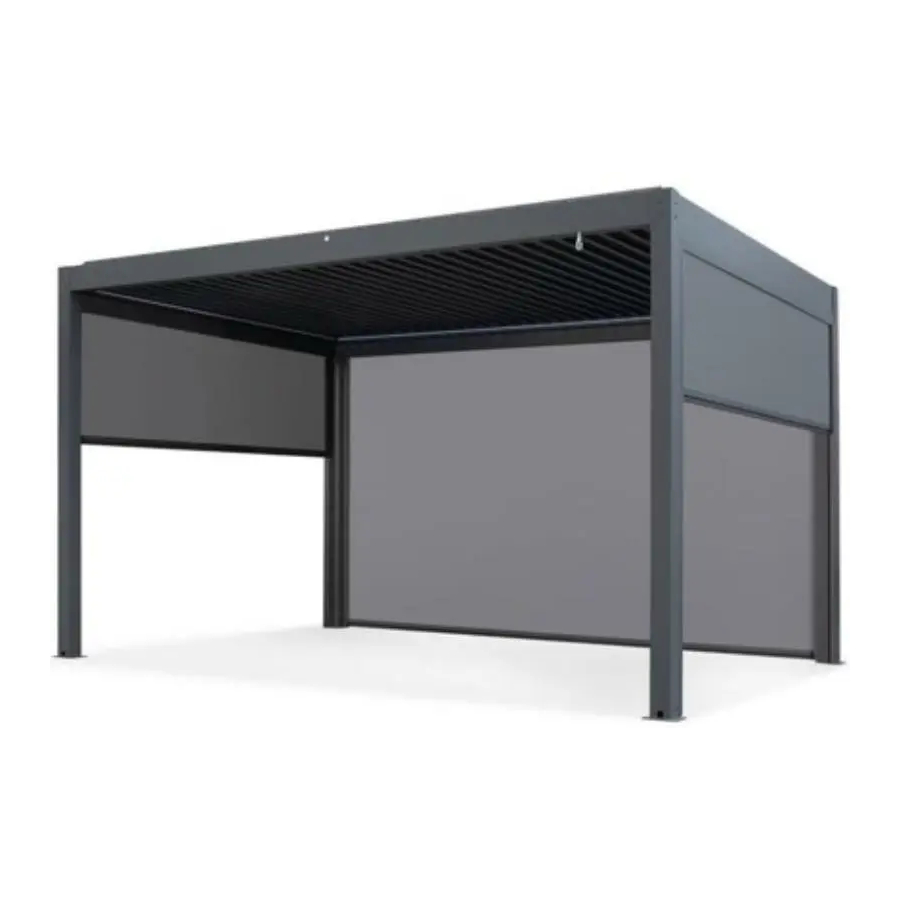

Royce Cube-handleiding
Instellen
| ART. NR. | BESCHRIJVING | AANTAL | ONDERDEELNAAM |
| A |  | 3 | Poot |
| A1 |  | 1 | Poot met stroom |
| B |  | 1 | Buitenste randbalk |
| C |  | 1 | Buitenste randbalk |
| D |  | 1 | Middenbalk |
| E |  | 1 | Eindbalk |
| E1 |  | 1 | Eindbalk |
| F |  | 1 | Vaste lamellen |
| F1 |  | 1 | Zonnepaneellamellen |
| G |  | 48 | Lamellen |
| H |  | 4 | Hoekdop |
| I |  | 4 | Balkconnector |
| J |  | 1 | Draaihendel |
| K |  | 2 | Middenbalkbeslag |
| L |  | 1 | Lamellenmechanisme |
| M |  | 1 | Lamellenmechanisme |
| N |  | 2 | Draaipunt |
| O |  | 4 | Eindlamellenbeugel |
| P |  | 4 | Voetplaat |
| Q |  | 4 | Voetplaatafdekking |
| ART. NR. | BESCHRIJVING | AANTAL |
| AA |  M6*20 | 16 |
| BB |  M6*15 | 24 |
| CC |  M6*10 | 16 |
| DD |  M6*15 | 8 |
| EE |  M6*35 | 4 |
| FF |  M5*12 | 16 |
| GG |  M5*12 | 12 |
| HH |  | 8 |
| II |  | 3 |
| JJ |  | 1 |
| KK |  M6*13 | 2 |
Componenten en bevestigingsmaterialen zijn inbegrepen.
Mocht u vervangende onderdelen nodig hebben, vul dan ons aanvraagformulier voor onderdelen in op: www.norfolkleisurelifestyle.com/contact-us
Bewaar deze informatie met uw aankoopbewijs voor toekomstig gebruik. We raden aan de instructies zorgvuldig door te lezen voordat u begint.
De Royce Cube Perfola moet op een vlakke ondergrond worden gemonteerd.
We raden aan de installatie van uw Royce Cube Pergola te laten uitvoeren door een ervaren persoon. Lees eerst de instructies door voordat u begint.
U hebt 2 personen nodig om de montage te voltooien, wat ongeveer 4-6 uur duurt.
Verwijder eerst alle componenten en bevestigingsmaterialen en plaats ze op een schone ondergrond om schade te voorkomen. Controleer of u alle onderdelen hebt (zie onderdelenlijst) voordat u begint.
Verzorging en onderhoud
De Royce Cube Pergola is een permanente constructie en moet het hele jaar door gemonteerd blijven staan. We raden aan om de bevestigingen aan het begin van het seizoen te controleren om er zeker van te zijn dat ze goed vast zitten. Bij harde wind wordt aanbevolen om de rolgordijnen omhoog te doen en de lamellen te openen om structurele schade te helpen voorkomen.
Onderdelen

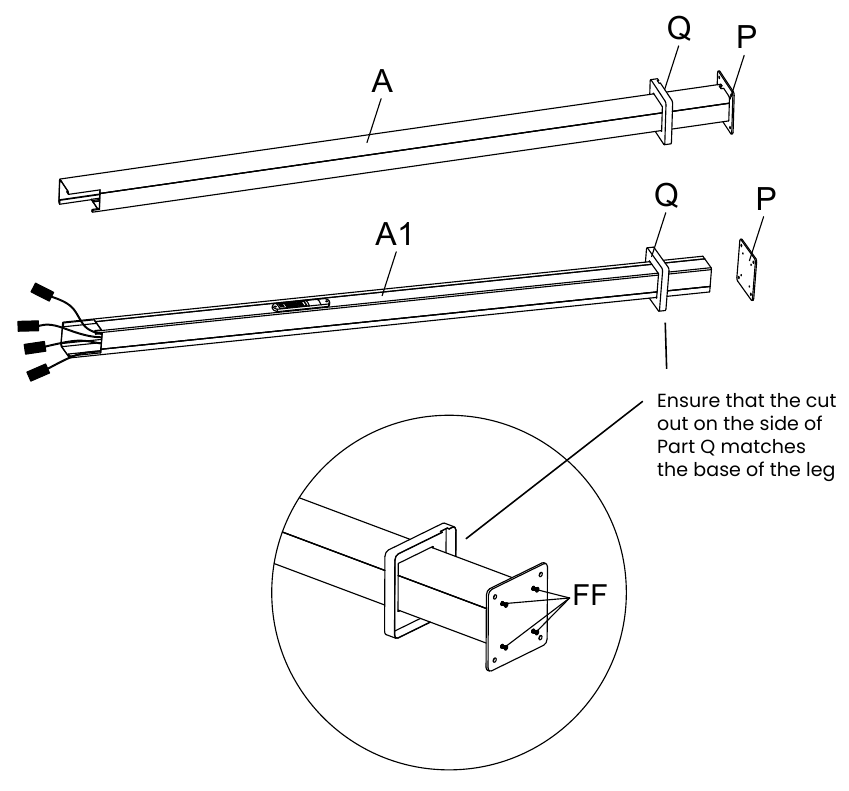

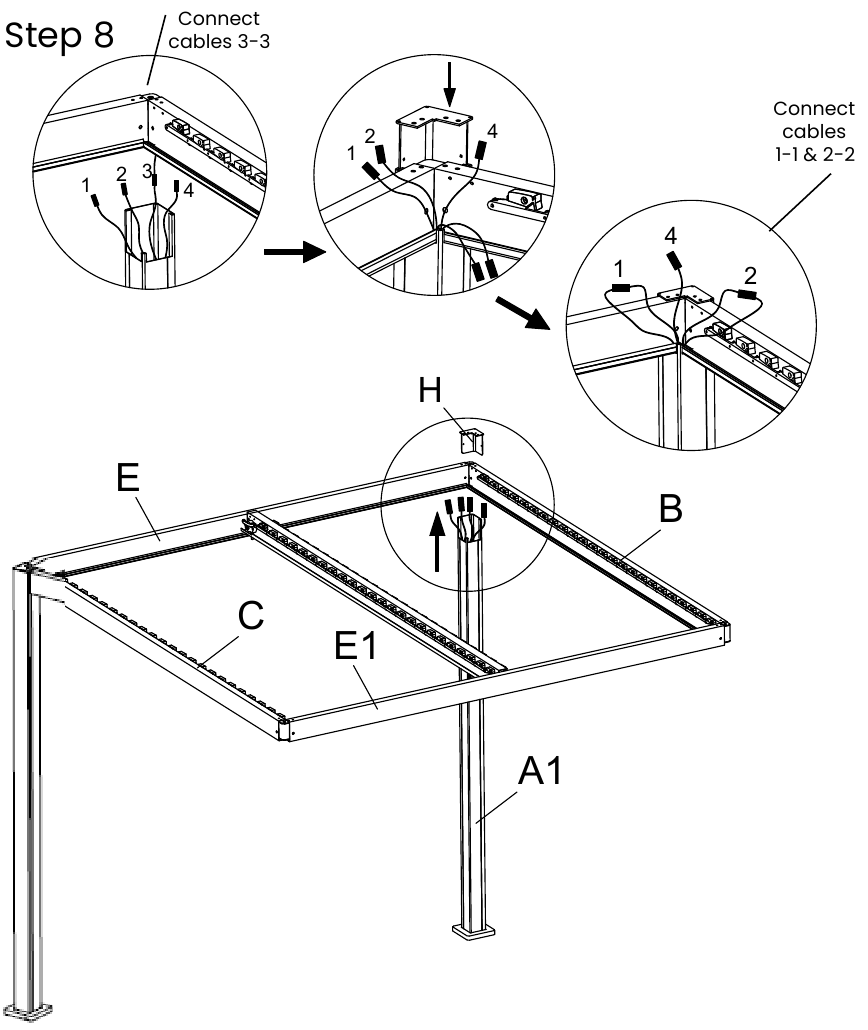

| Onderdelen A | 3 |  | Q | 4 |  |
| A1 | 1 |  | FF | 16 |  M5*12 |
| P | 4 |  |
Onderdelen

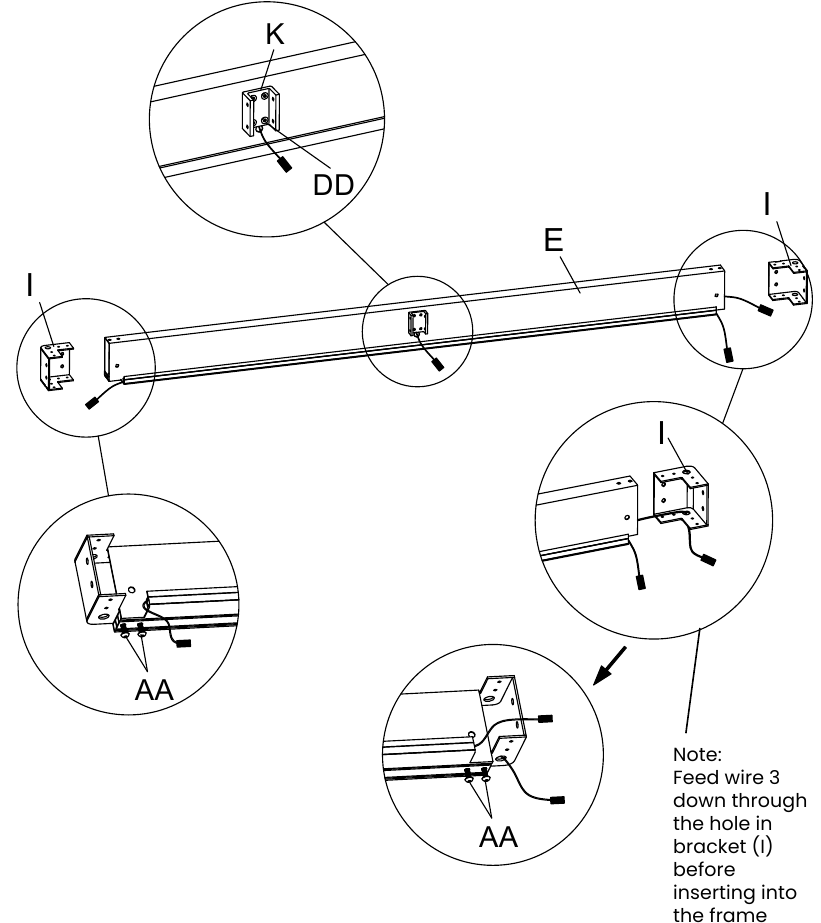

| E | 1 |  | AA | 4 |  M6*20 |
| I | 2 |  | DD | 4 |  M6*15 |
| K | 1 |  |
Onderdelen

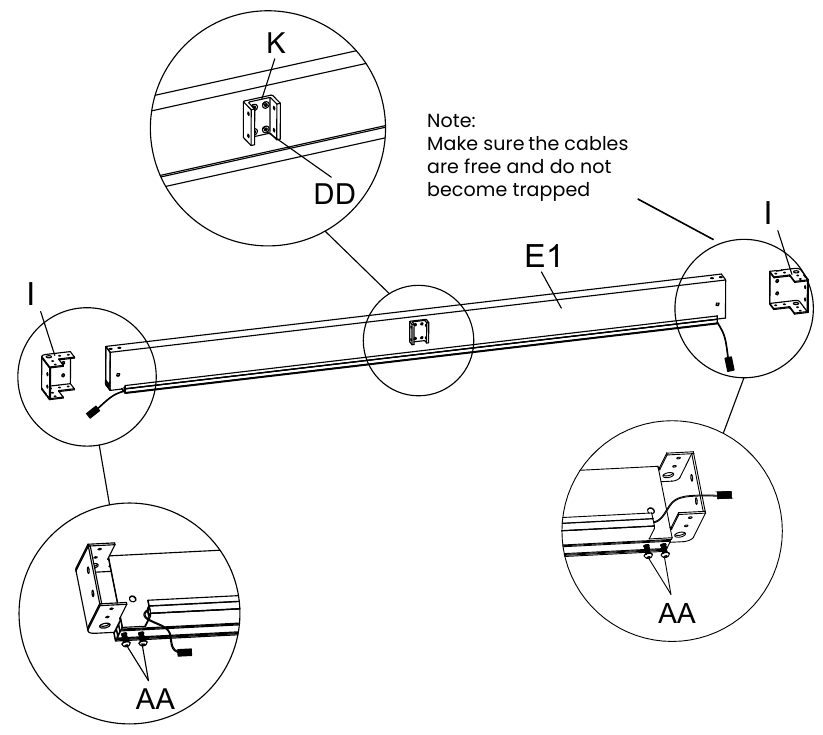

| E1 | 1 |  | AA | 4 |  M6*20 |
| I | 2 |  | DD | 4 |  M6*15 |
| K | 1 |  |
Onderdelen

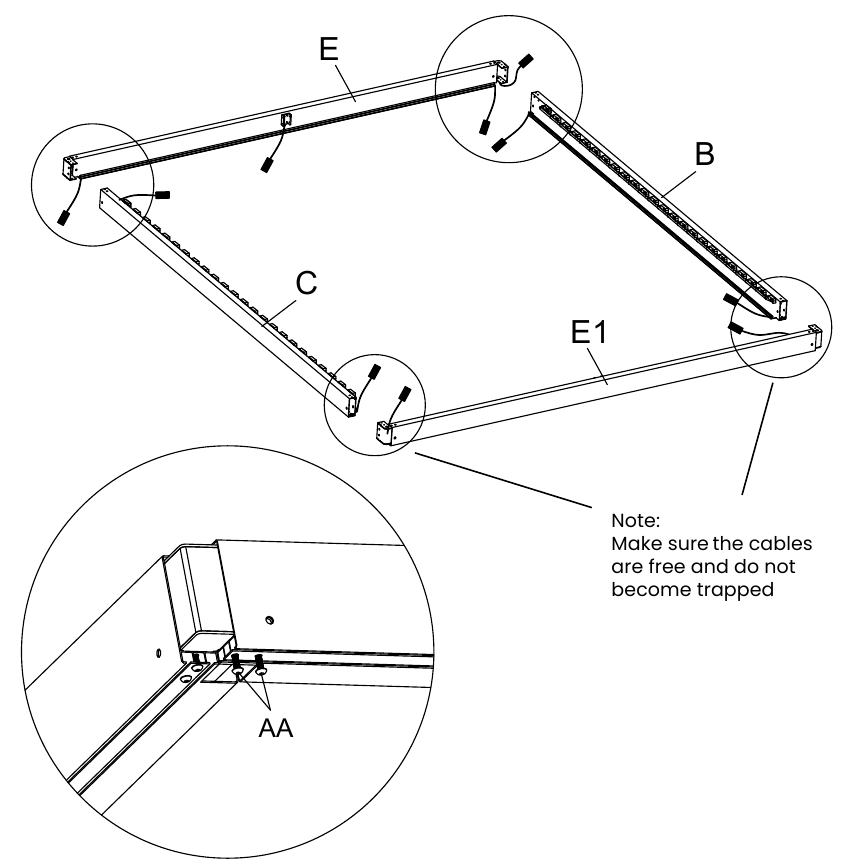

| B | 1 |  | AA | 8 |  M6*20 |
| C | 1 |  |

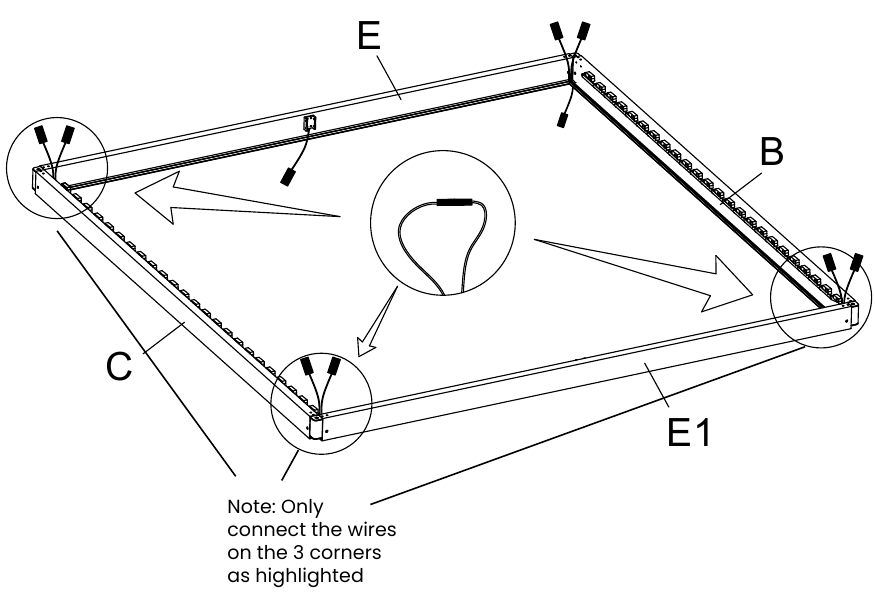

![Instellen - Stap 5]( "Royce - Cube - Instellen - Stap 5")
- Steek de schroevendraaier door het gat in het onderste deel van het mechanisme en draai de arm in een rechtopstaande positie.
![Instellen - Stap 6]( "Royce - Cube - Instellen - Stap 6")
Onderdelen

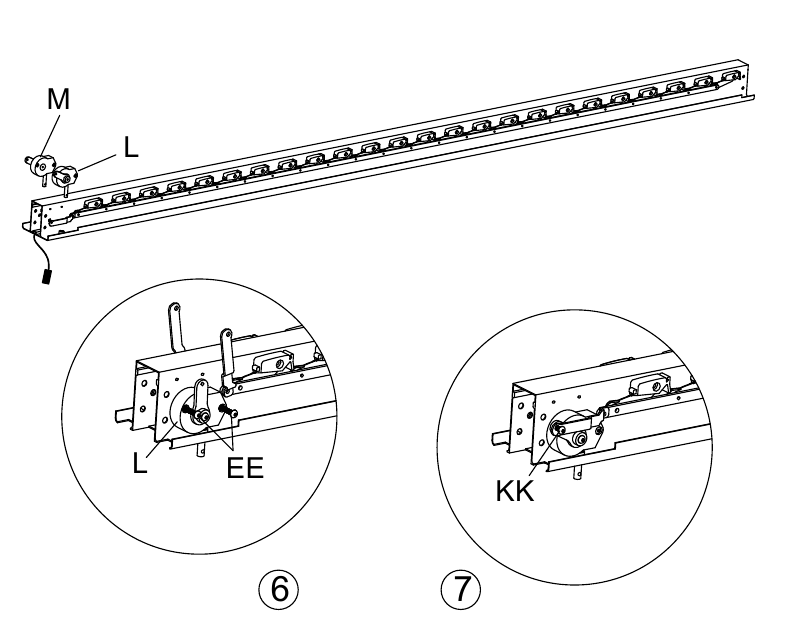

| D | 1 |  | KK | 2 |  M6*13 |
| L | 1 |  | EE | 4 |  M6*35 |
| M | 1 |  |
Onderdelen

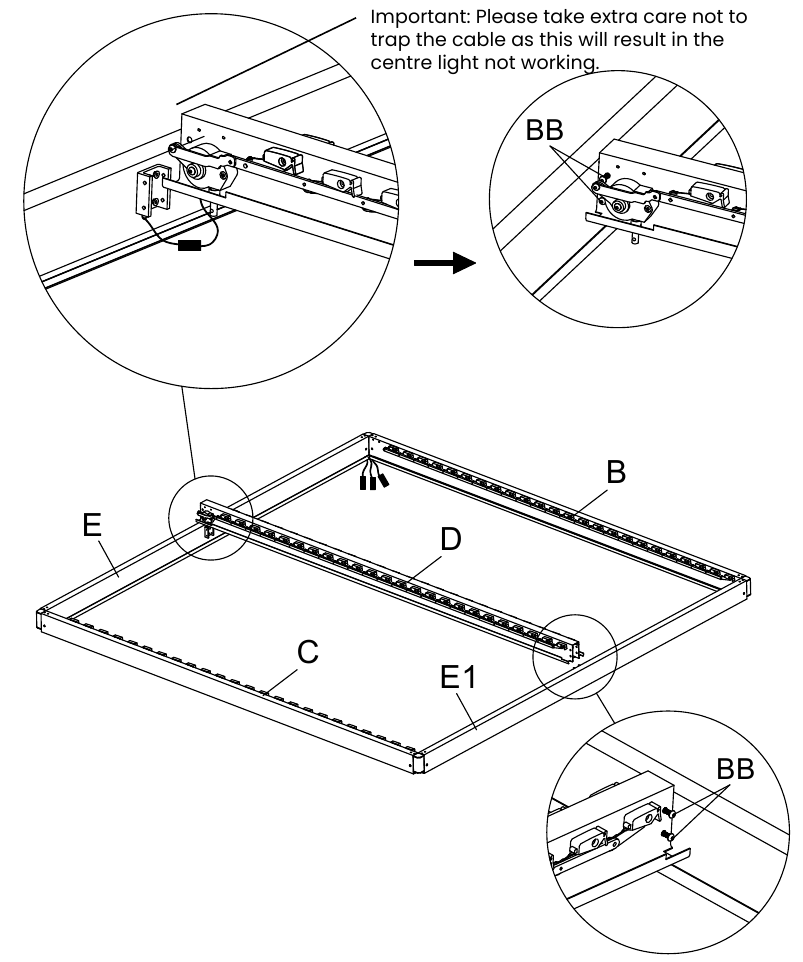

| BB | 8 |  M6*15 |
Onderdelen
| H | 1 |  |
Onderdelen

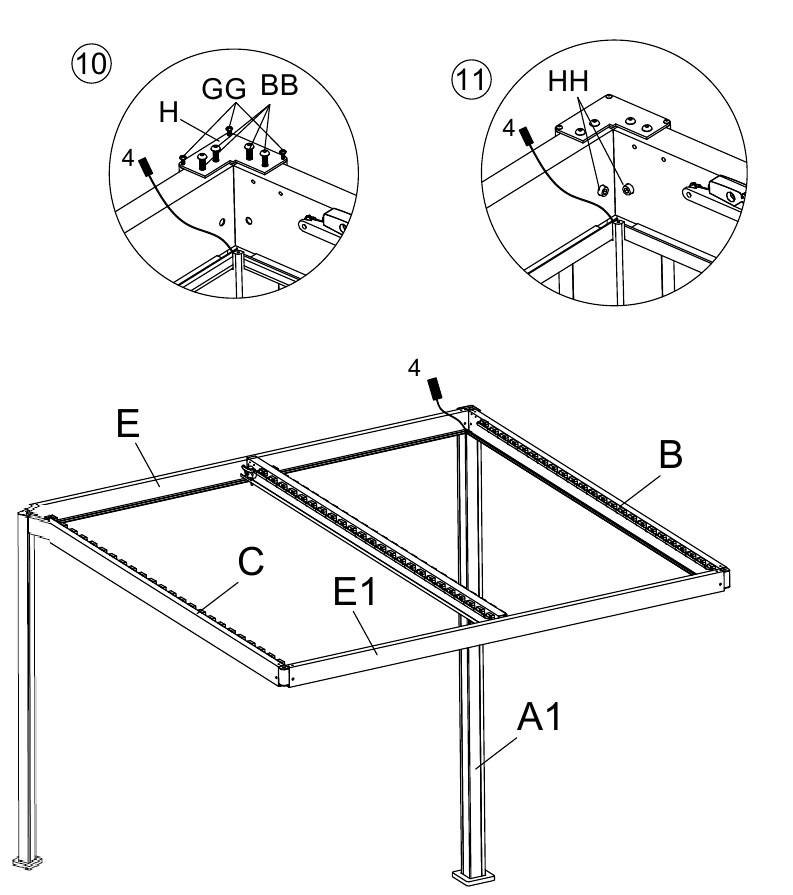

| HH | 2 |  |
| GG | 3 |  M5*12 |
| BB | 4 |  M6*15 |
Onderdelen

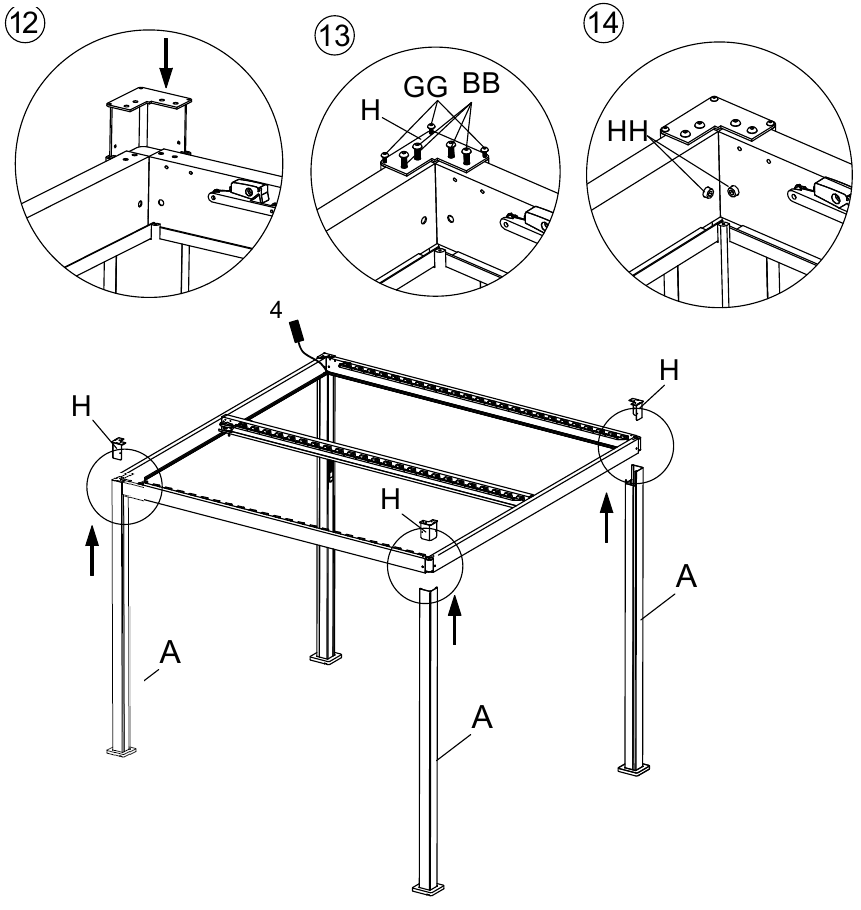

| H | 3 |  | BB | 12 |  M6*15 |
| HH | 6 |  | GG | 9 |  M5*12 |
Onderdelen

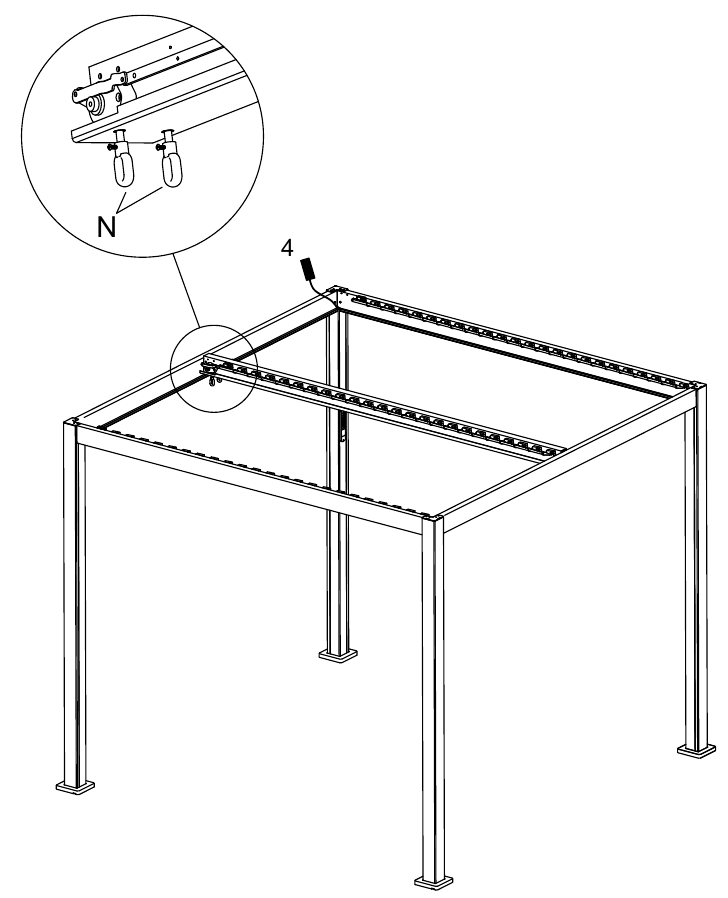

| N | 2 |   M5*18 |
Onderdelen

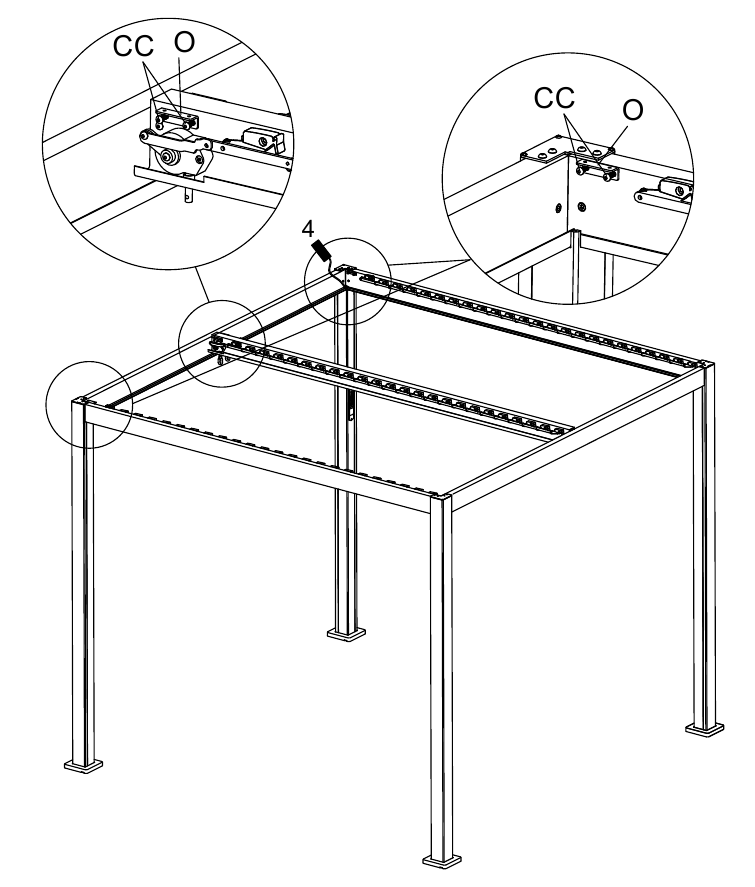

| O | 4 |  | CC | 8 |  M6*10 |
Onderdelen

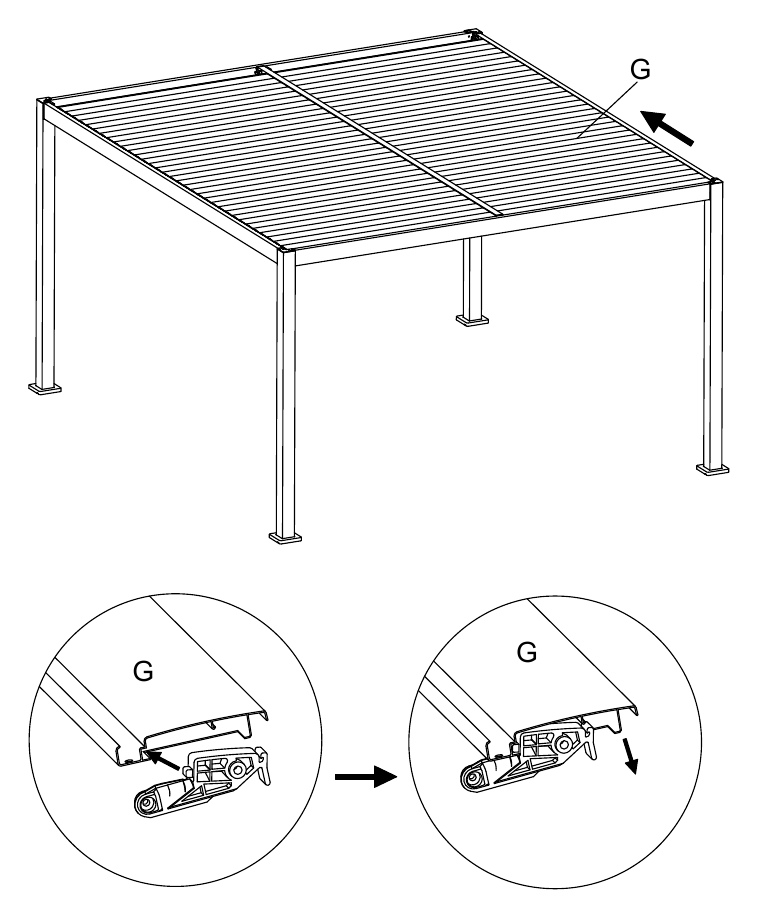

| G | 48 |  |
Onderdelen

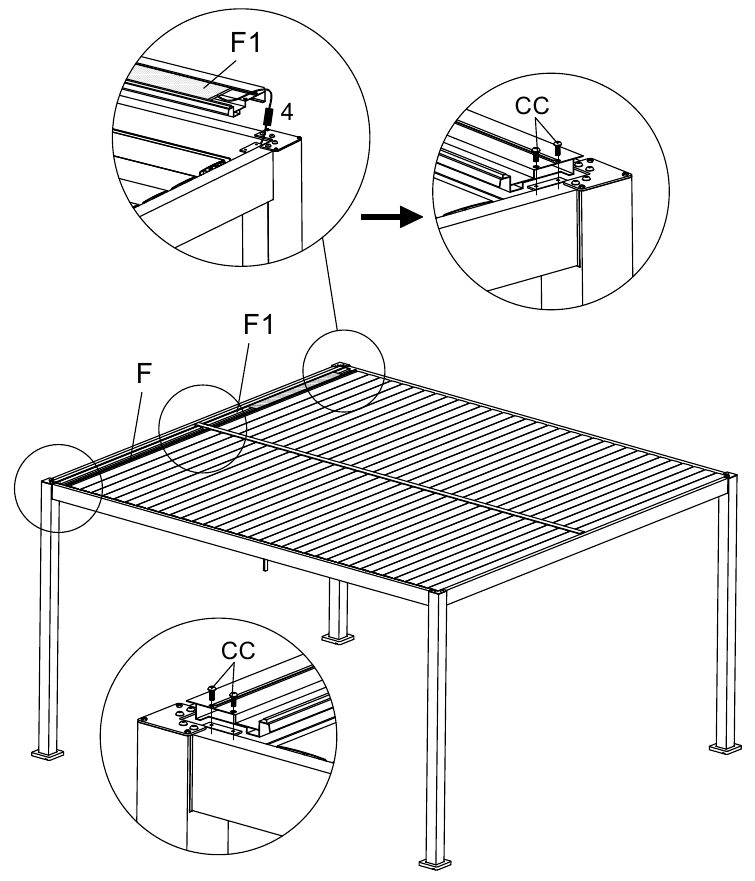

| F | 1 |  | CC | 8 |  M6*10 |
| F1 | 1 |  |
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Royce Cube-handleiding
