Yale Conexis L2 Handleiding

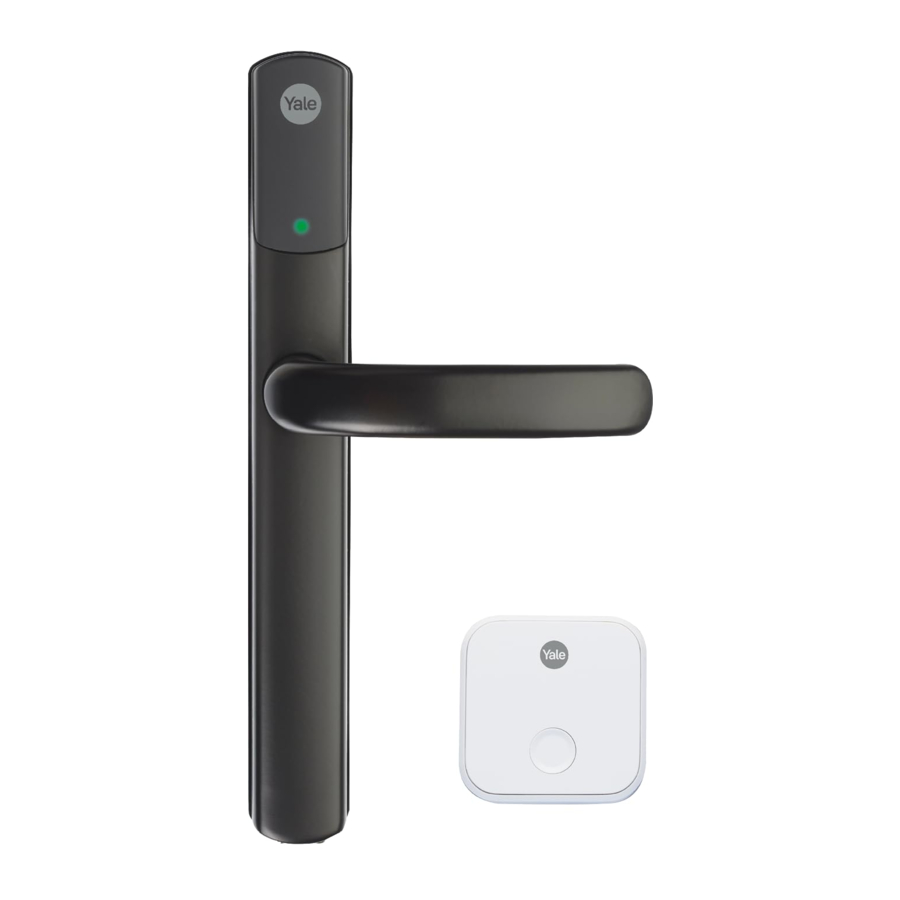

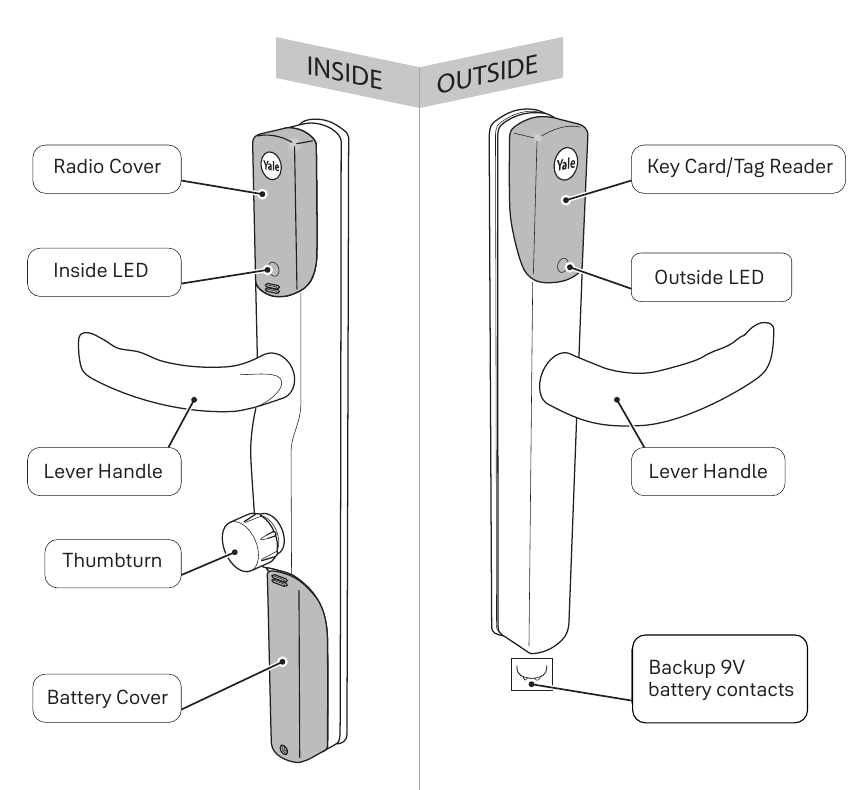

Productoverzicht Conexis^® L2 Smart Lock

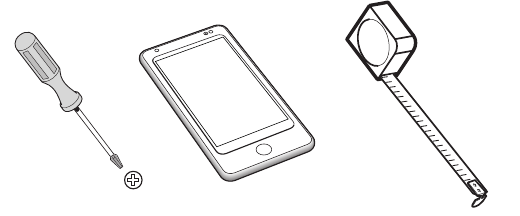

Benodigde gereedschappen*

*Mogelijk zijn extra gereedschappen nodig om uw bestaande handgrepen te verwijderen

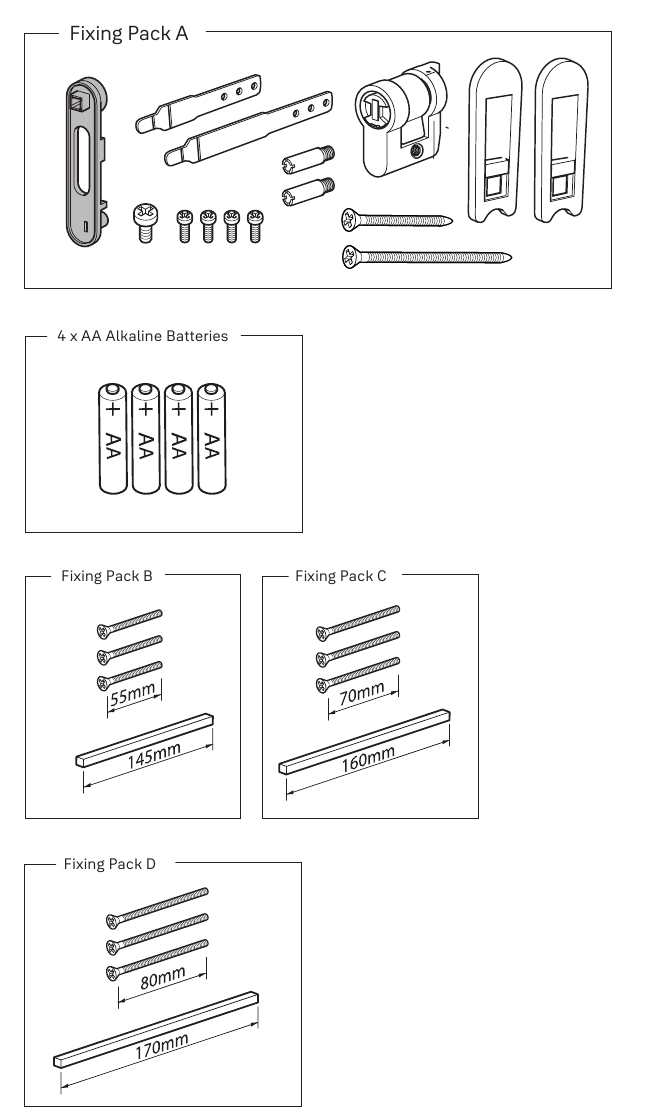

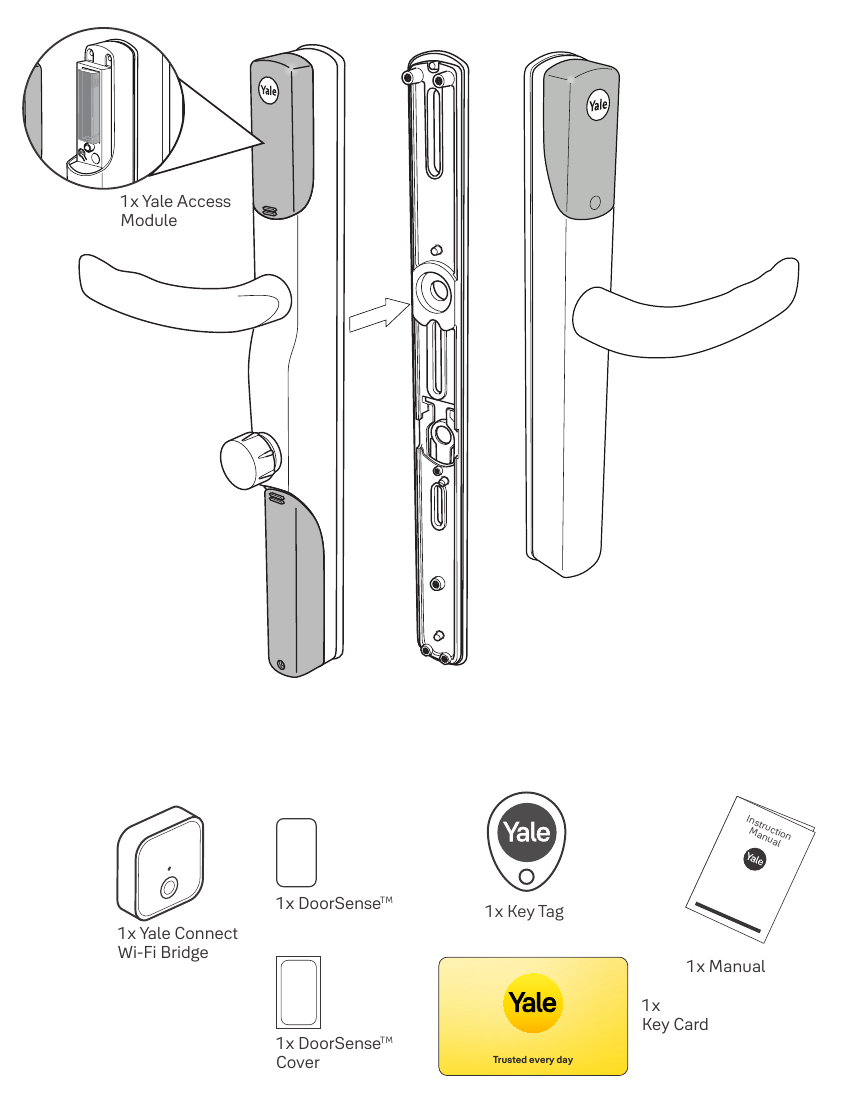

In de doos

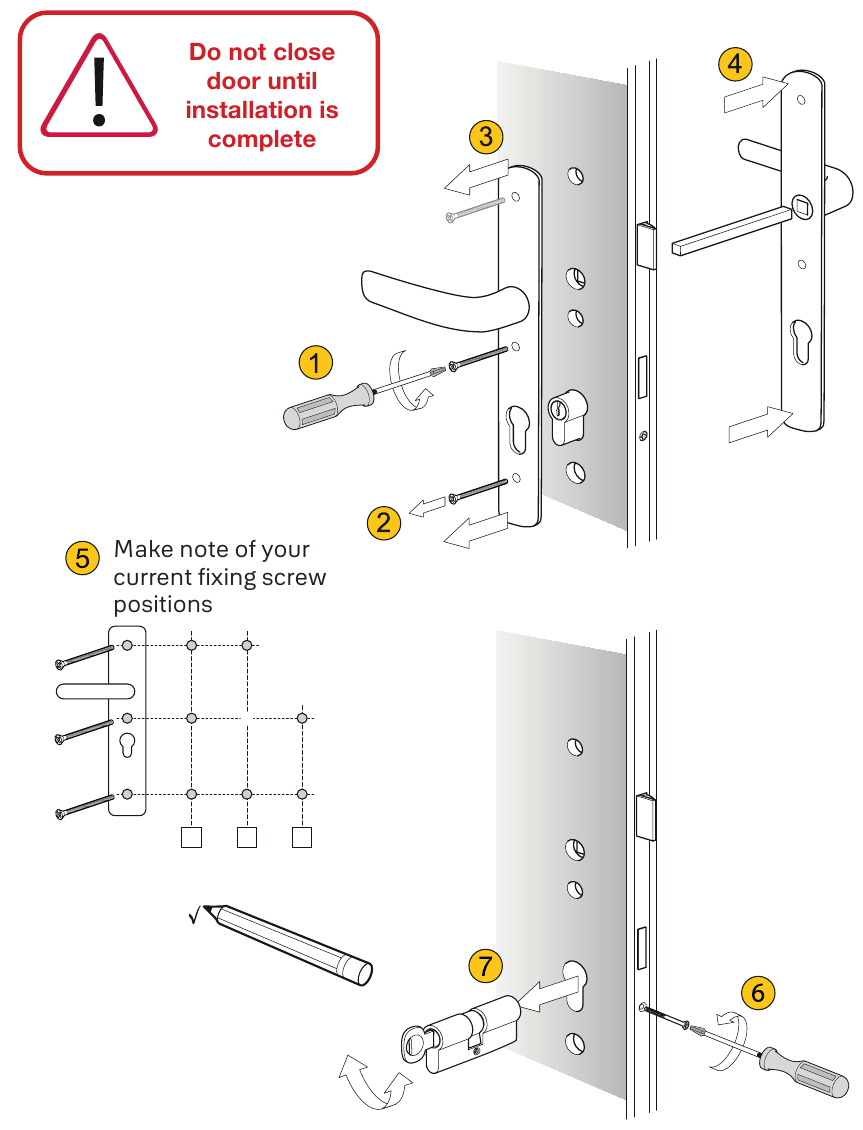

Bestaande handgreep en cilinder verwijderen

Uw deur opmeten

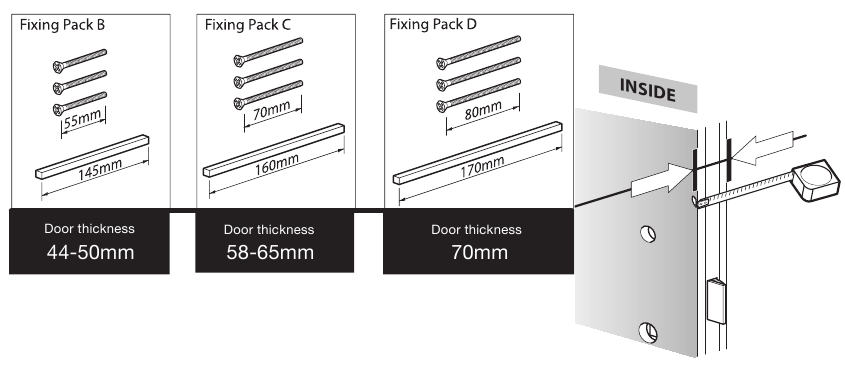

1. Meet de dikte van de deur om het juiste bevestigingspakket te selecteren

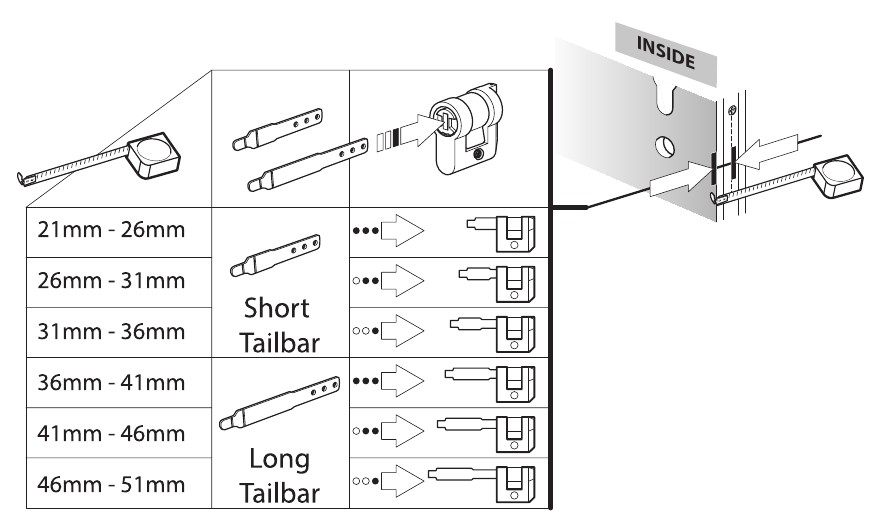

2. Meet de afstand tussen het midden van het slot en de binnenkant van de deur om de juiste staartstang te selecteren

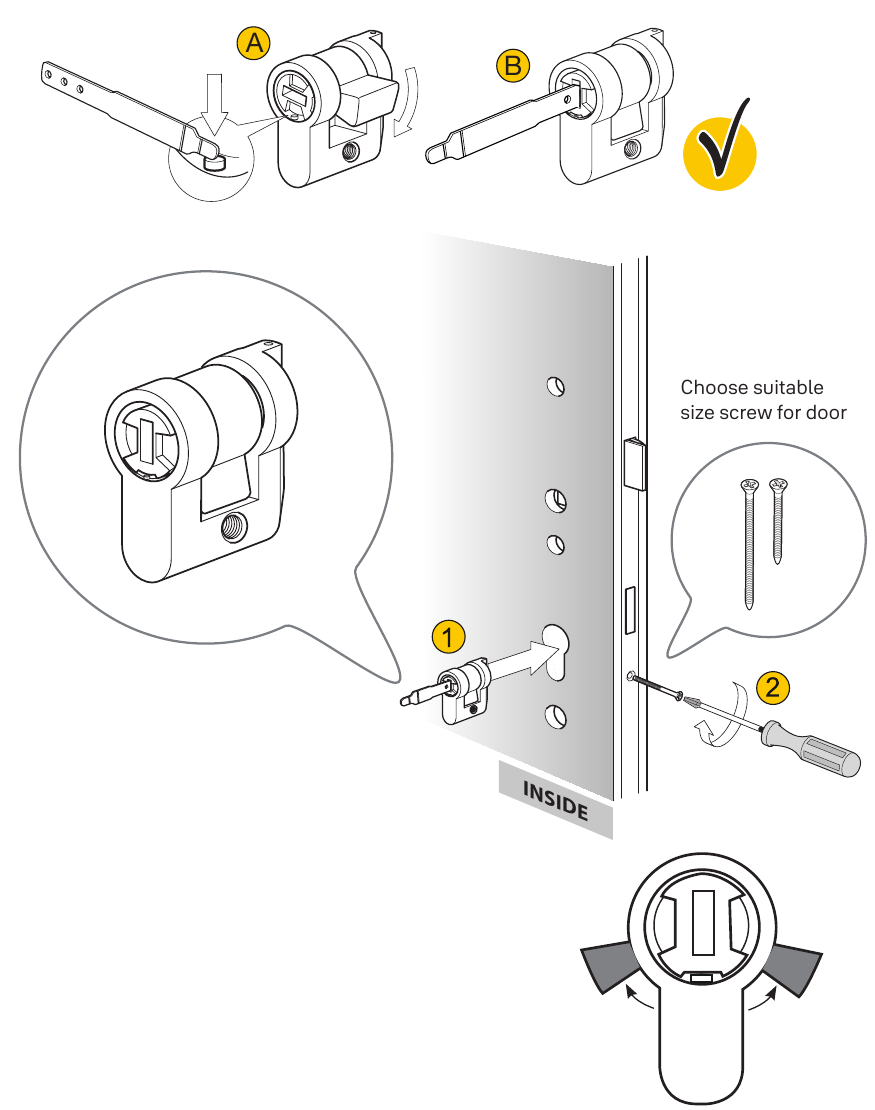

De actuator installeren

3. Draai, eenmaal in de deur geïnstalleerd, de staartstang naar links en rechts, draai niet verder dan de hoek die op het diagram wordt getoond, anders komt de pin weer omhoog en moet u deze resetten. Beweegt deze vrij?
   Ja, als deze vrij beweegt, ga dan verder
   Nee, verwijder de actuator van de deur en lijn deze opnieuw uit totdat deze vrij beweegt
   Tip: Mogelijk moet u de actuator resetten zodat de staartstang zich in de verticale positie bevindt voordat u verdergaat

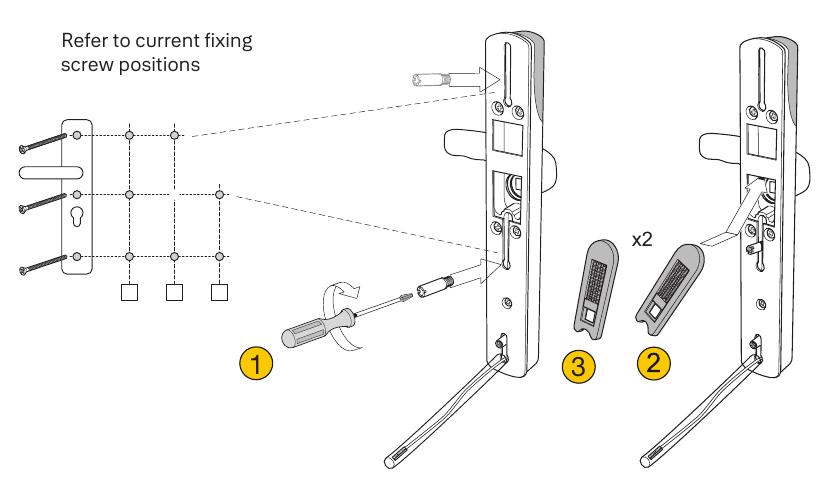

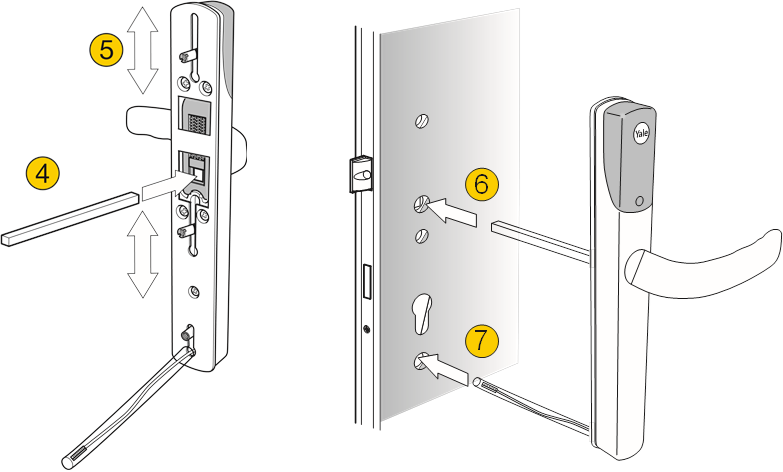

De externe handgreep installeren

Mogelijk moet u een extra nok van bevestigingspakket A vastschroeven

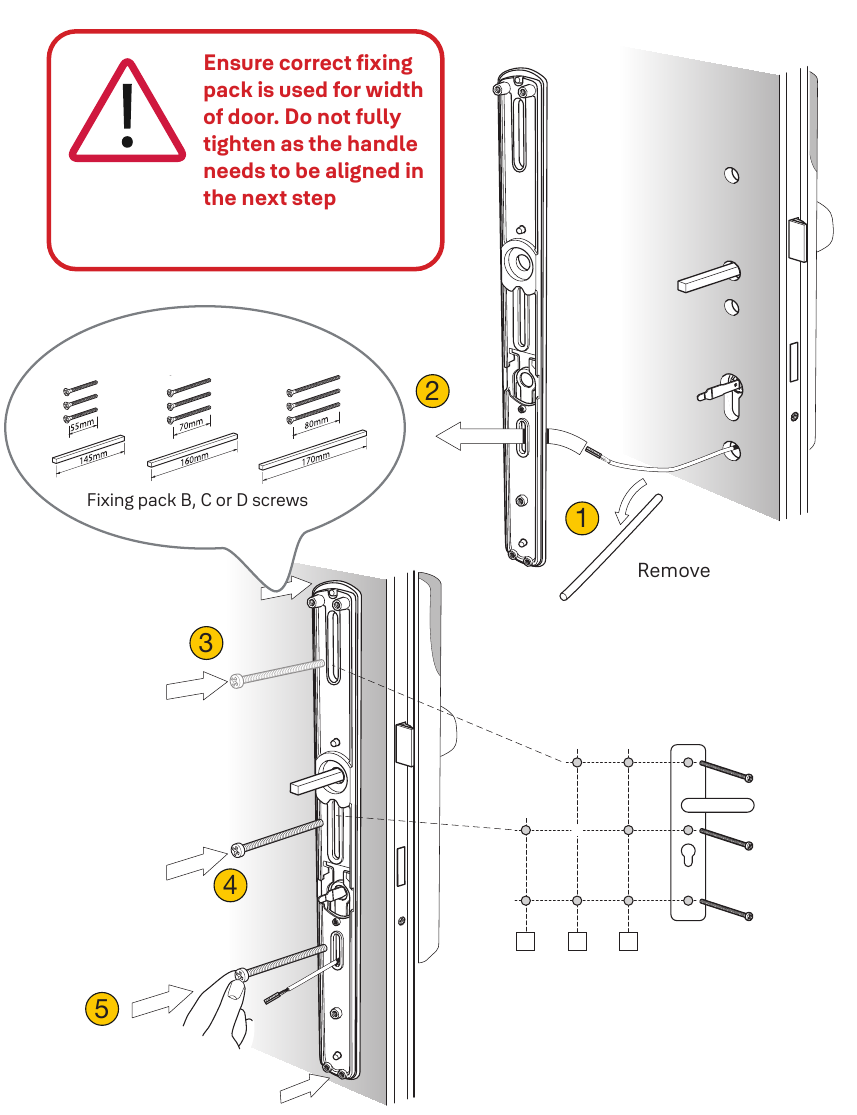

De interne bevestigingsplaat installeren

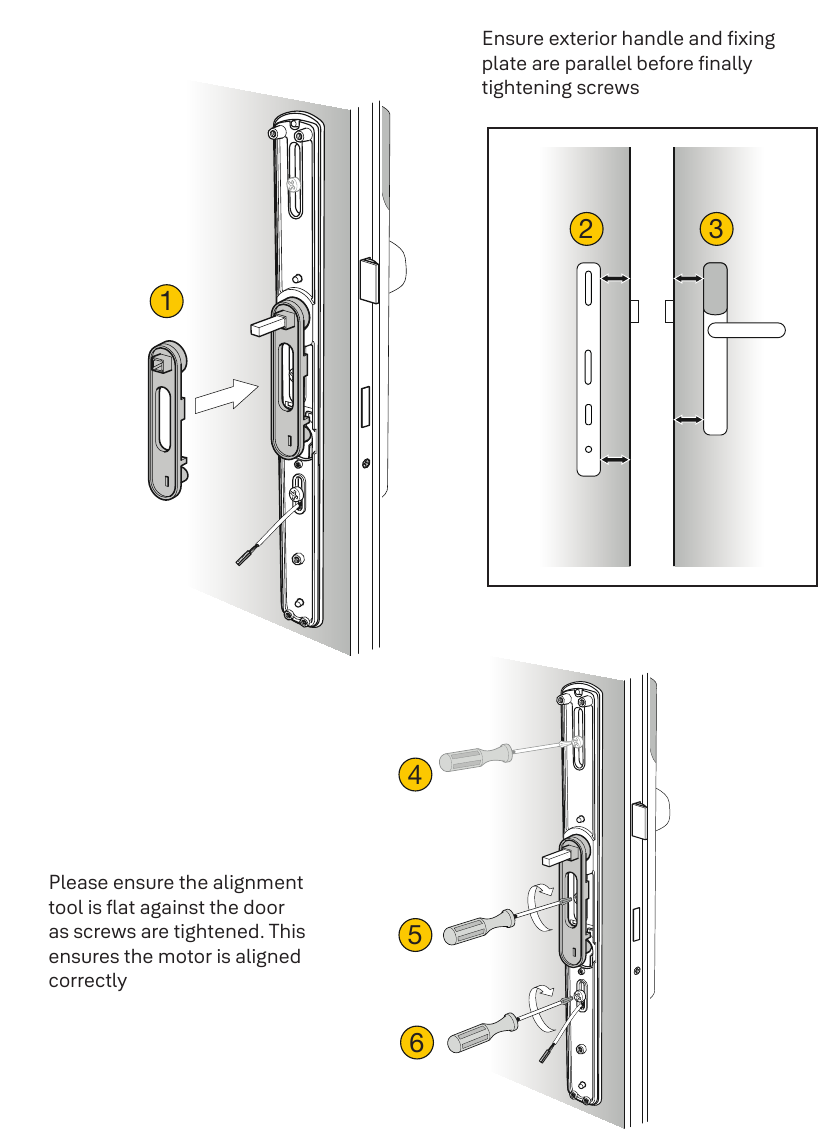

De handgreep uitlijnen

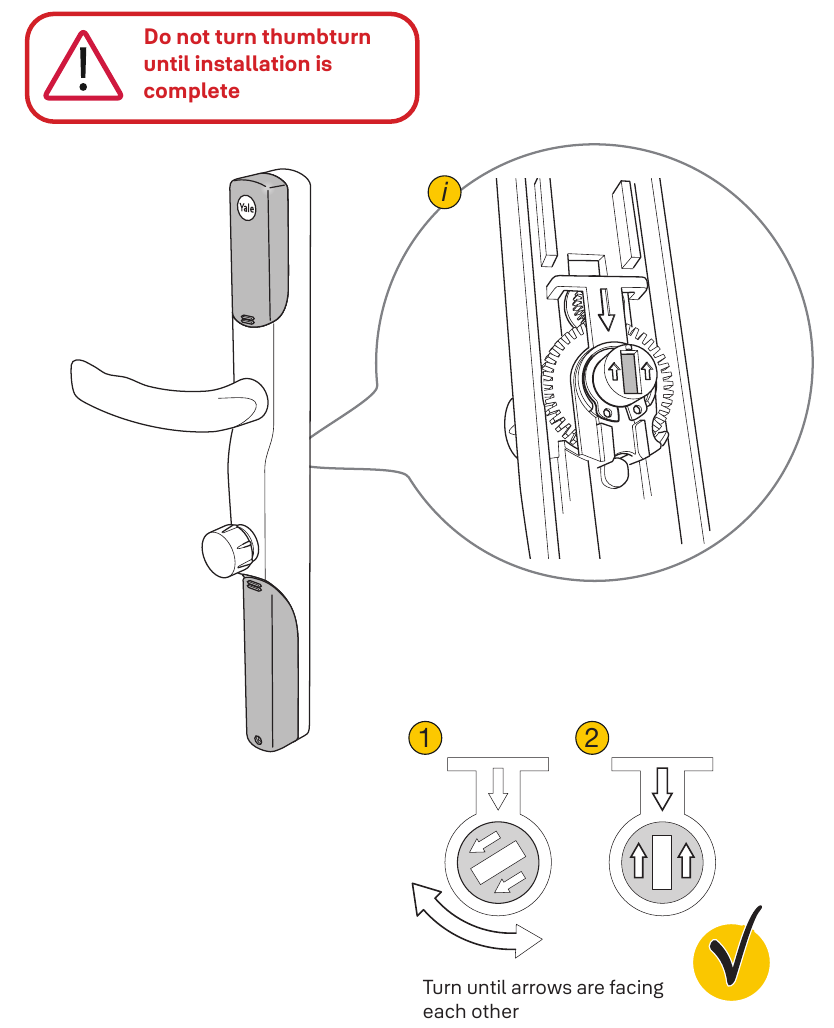

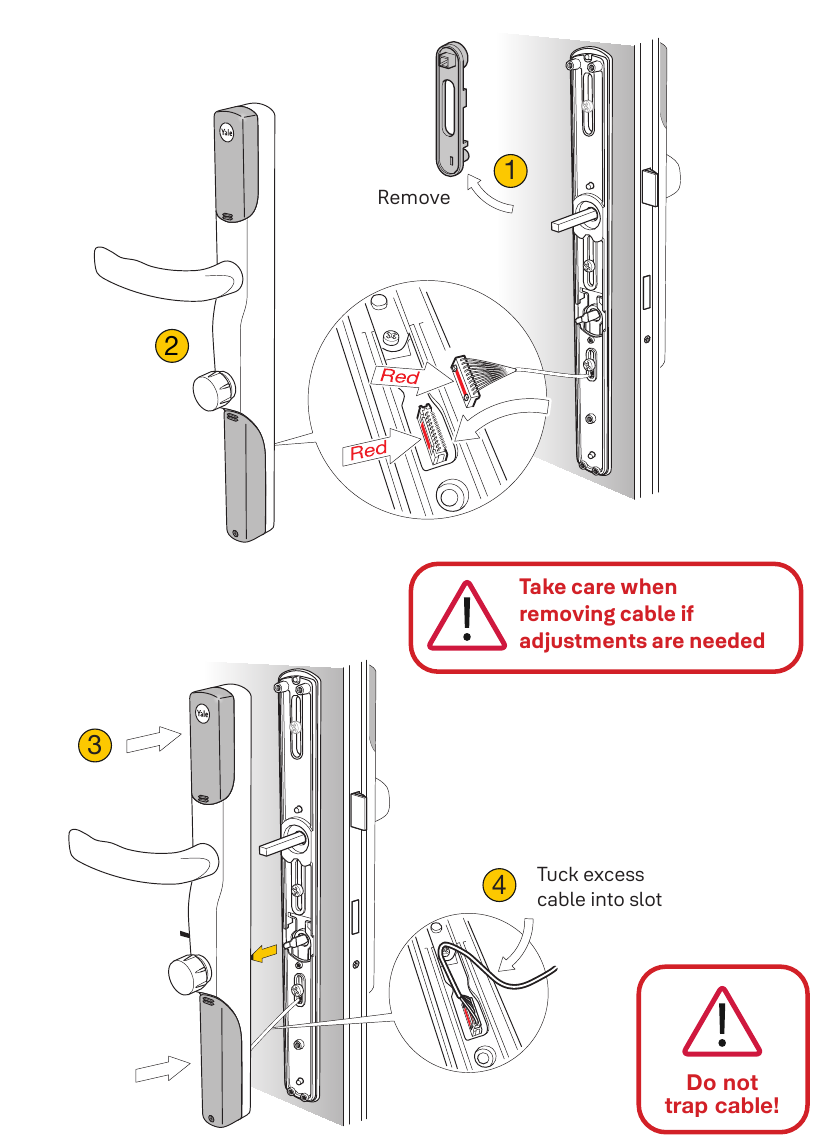

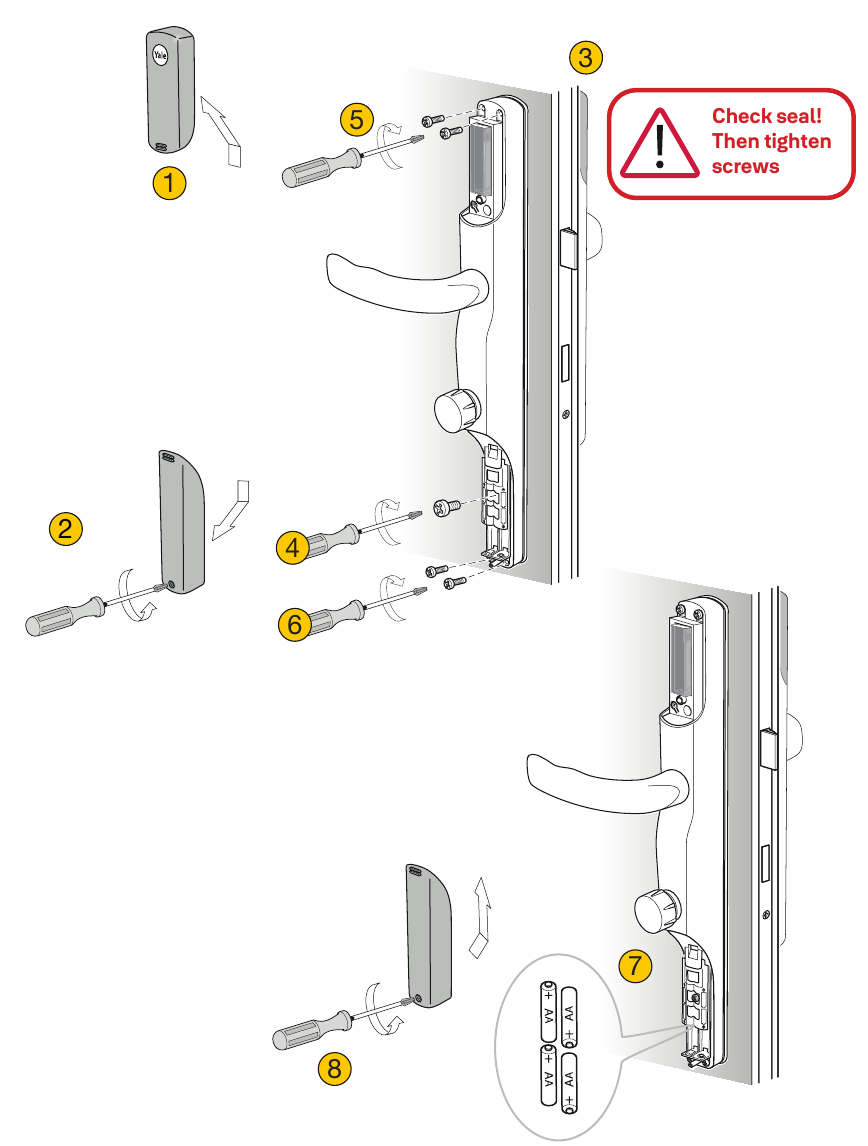

De interne handgreep installeren

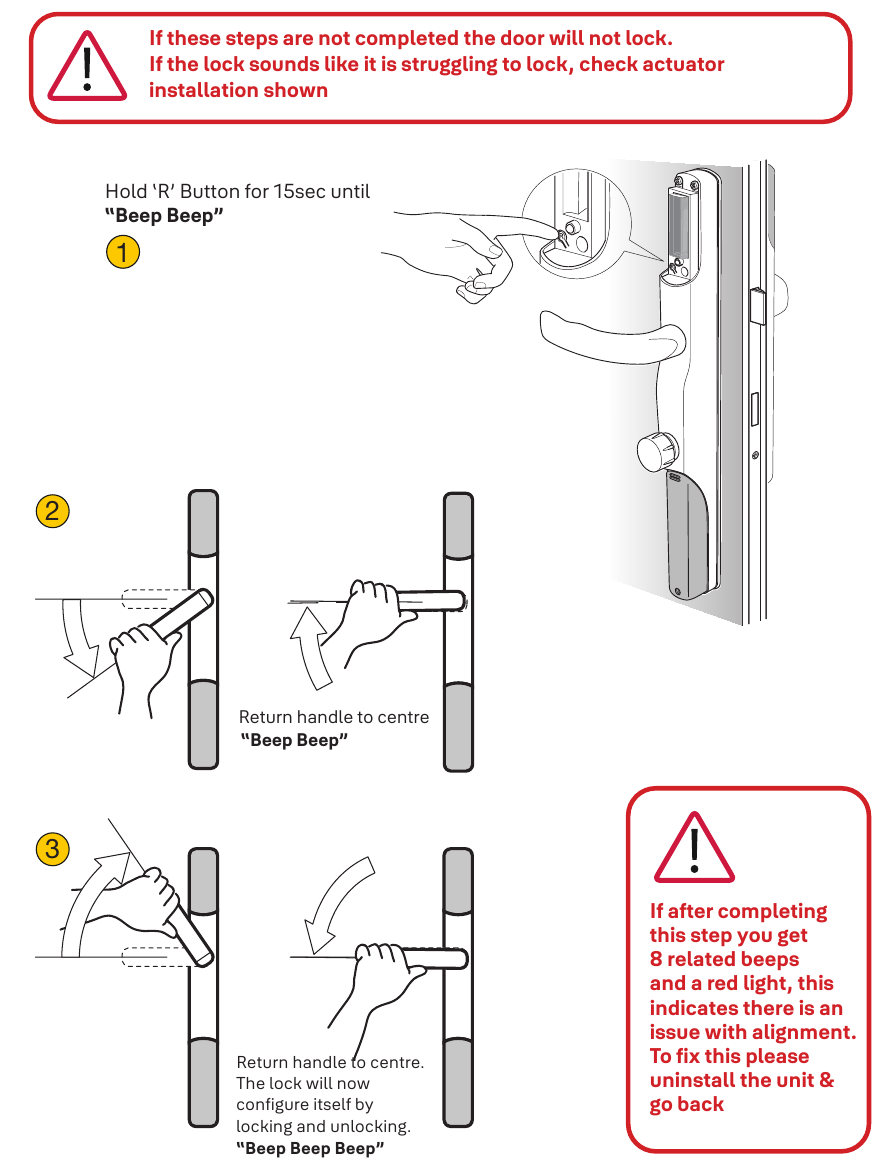

Het slot overhandigen

Installatiehandleiding Yale Access Module & Yale Connect Wi-Fi-brug

1. Download de Yale Home-app uit de Google Play Store of de Apple App Store en volg de instructies op het scherm om uw Yale Home-account aan te maken.



2. Om een apparaat in te stellen: scan, wanneer u daarom wordt gevraagd, de QR-code die u vindt op de achterkant van de Yale Access Module, die zich onder de bovenklep van de binnenhandgreep bevindt, of hieronder, en volg de instructies in de app.
   Let op: Bluetooth moet op uw mobiele apparaat zijn ingeschakeld voordat u de installatie uitvoert.

De Yale Home-app begeleidt u bij het instellen van uw Yale Access Module en Connect Wi-Fi-brug en laat u zien hoe u sleutelkaarten en tags kunt toevoegen en verwijderen.
Als u vragen hebt, kunt u contact met ons opnemen via https://yalehome.co.uk/support
Google Play en het Google Play-logo zijn handelsmerken van Google LCC
Apple, het Apple-logo en iPhone zijn handelsmerken van Apple Inc., geregistreerd in de VS en andere landen en regio's. App Store is een servicemerk van Apple Inc.

Sleutelkaarten/tags koppelen

1. Zodra de Yale Home-app is gedownload, opent u de app
2. Open de gastenlijst met behulp van het pictogram op de onderste balk. Tik op en selecteer vervolgens Alleen contactloze sleutel.
3. Voer de naam in van de persoon op wie de sleutel wordt geregistreerd en druk op Doorgaan.
4. Selecteer welk slot wordt bediend door deze contactloze sleutel en druk vervolgens op Doorgaan.
5. De app probeert vervolgens verbinding te maken met het slot. Om dit succesvol te doen, staat u met uw telefoon in de buurt van het slot en zorg ervoor dat Bluetooth is ingeschakeld. Druk op de knop Doorgaan wanneer deze blauw wordt.
6. Zorg ervoor dat u de contactloze sleutel die u wilt registreren bij de hand hebt en druk vervolgens op Doorgaan.
7. Tik met de sleutel op de voorkant van het slot. Wanneer deze succesvol is geregistreerd bij het slot, drukt u op Voltooien.
8. U zou nu de persoon/sleutel in uw gastenlijst moeten kunnen zien. Opmerking: u kunt geen toegangsschema's instellen voor contactloze sleutels. Als een gebruiker een contactloze sleutel heeft, heeft hij de hele tijd toegang.
9. U kunt ook een gebruiker verwijderen of een contactloze sleutel afmelden door op de gebruiker/sleutel te tikken die u wilt wijzigen en de instructies in de app te volgen.

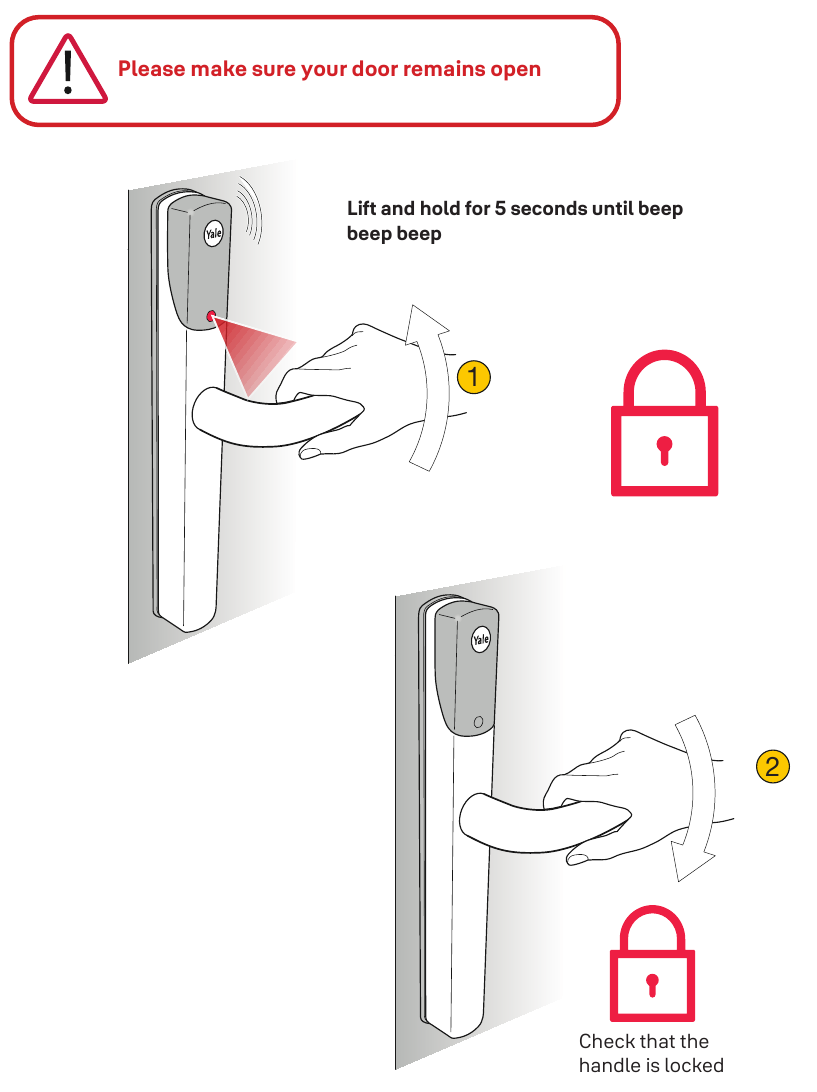

De Conexis^® L2 Smart Lock vergrendelen

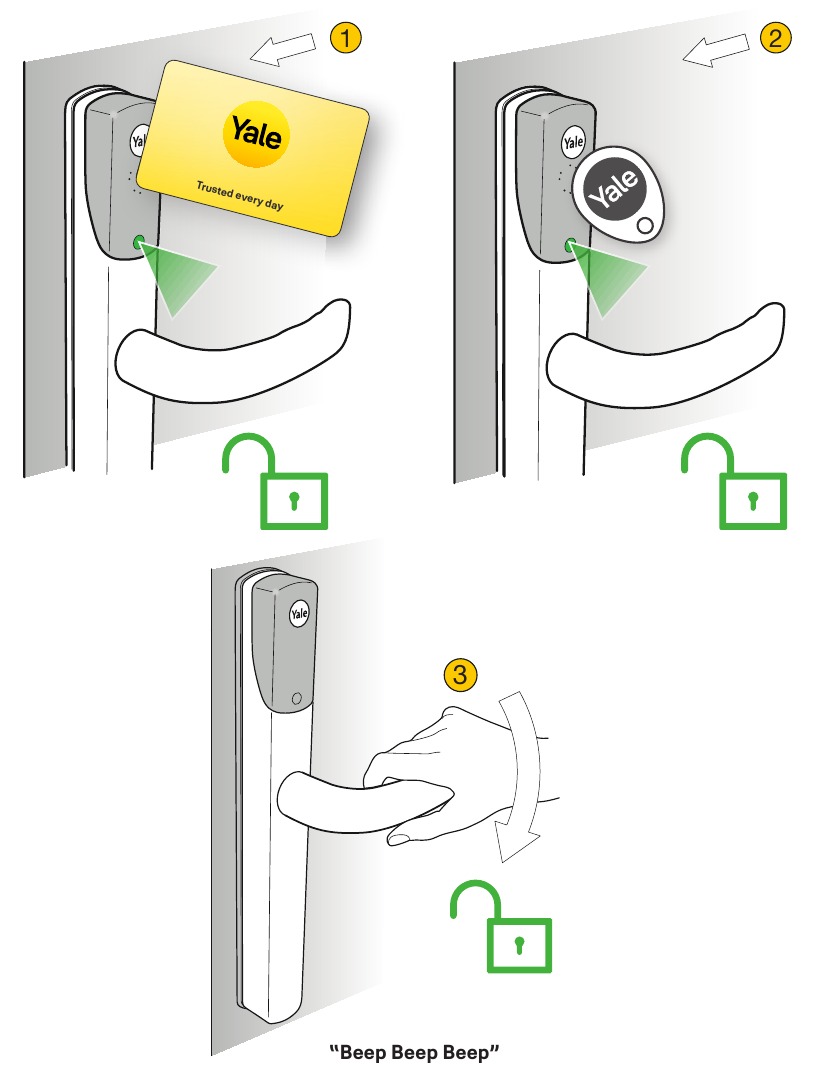

Ontgrendelen met sleutelkaart of sleutelhanger*

*Dit proces moet worden uitgevoerd nadat de Yale Access Module is ingesteld met behulp van de Yale Home-app en de sleutelkaarten/tags zijn geregistreerd bij het slot

Installatiecontrolelijst

Test de volgende zaken voordat u uw deur in het frame sluit...

1. Download de Yale Home-app
2. Zorg ervoor dat de Yale Access Module en Connect Wi-Fi-brug correct zijn ingesteld
3. Zorg ervoor dat u uw Conexis® L2 Smart Lock kunt zien in uw Yale Home-app. Test of u de deur kunt vergrendelen en ontgrendelen via de app
4. Terwijl de deur open is, tilt u de hendel op om te vergrendelen. Zorg ervoor dat de motor soepel werkt
5. Test om er zeker van te zijn dat de hendel niet naar beneden kan worden gedrukt
6. Duw de duimknop op de binnenhandgreep naar binnen en draai 180 graden om de deur te ontgrendelen
7. Duw de hendel naar beneden en zorg ervoor dat deze vanzelf terugkeert
8. Til de hendel op om opnieuw te vergrendelen
9. Volg de instructies in de Yale Home-app om meer tags/kaarten toe te voegen en ook om Doorsense TM correct te installeren
10. Tik met de gekoppelde kaart of tag op de buitenhandgreep onder het Yale-logo. Zorg ervoor dat deze ontgrendelt en dat de hendel naar beneden kan worden gedrukt

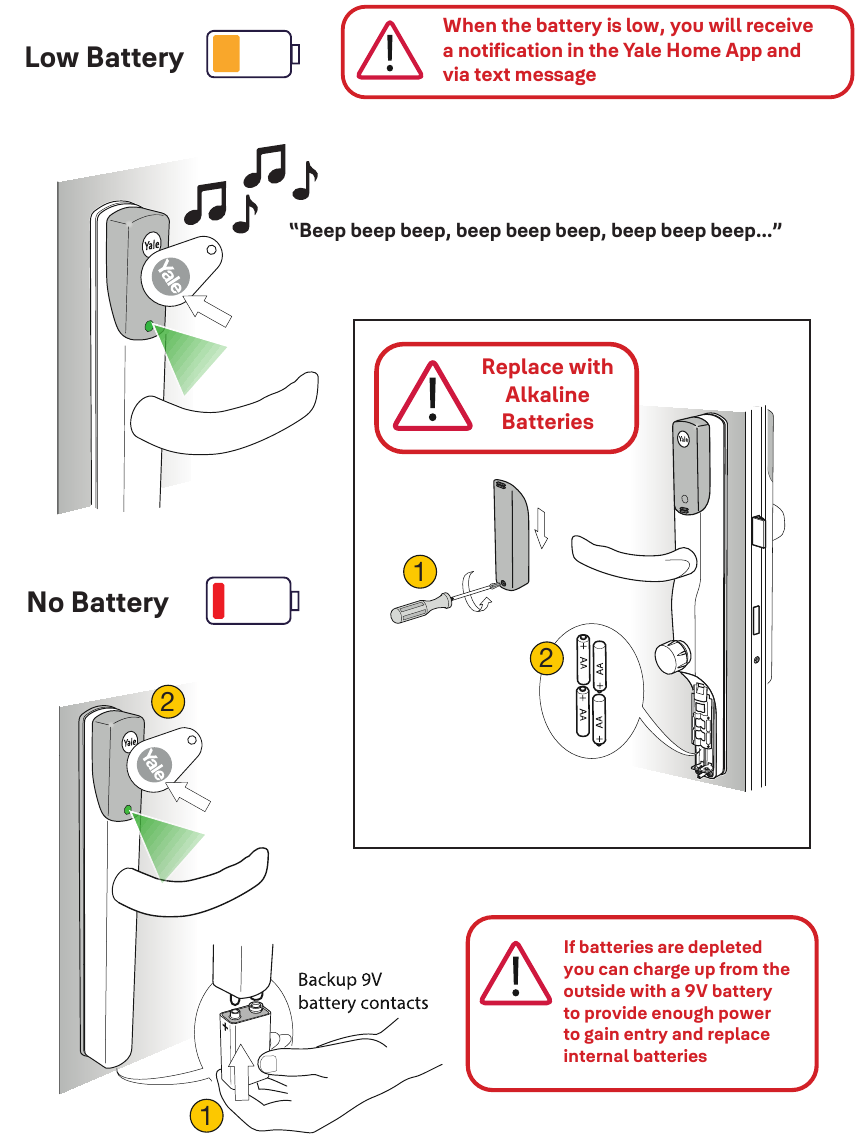

Batterij-indicator

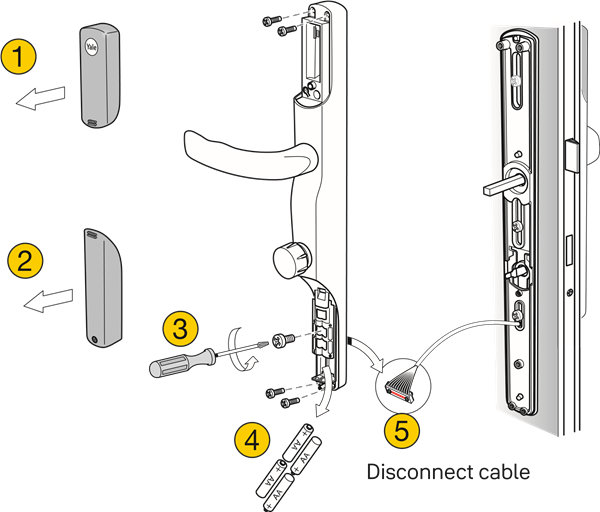

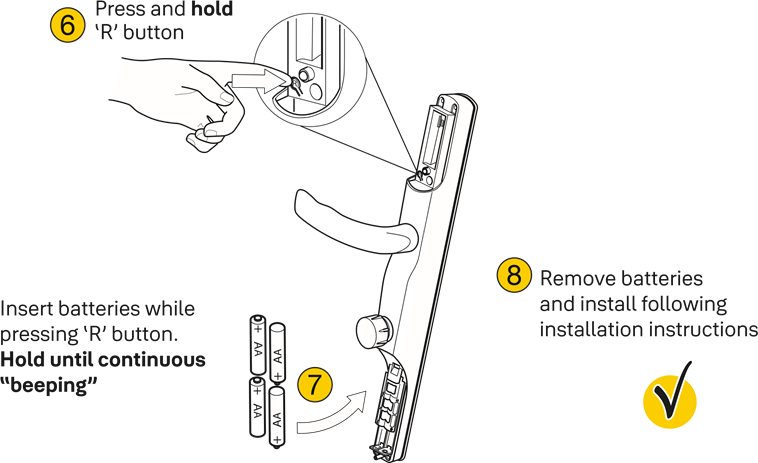

Fabrieksreset

Reset het slot in de Yale Home-app naar de fabrieksinstellingen voordat u de rozetten naar de fabrieksinstellingen reset! Hiermee worden alle apparaten losgekoppeld, die na het resetten opnieuw moeten worden verbonden.

Trek niet aan de kabel. Om schade te voorkomen, trekt u aan de basis van de connector
