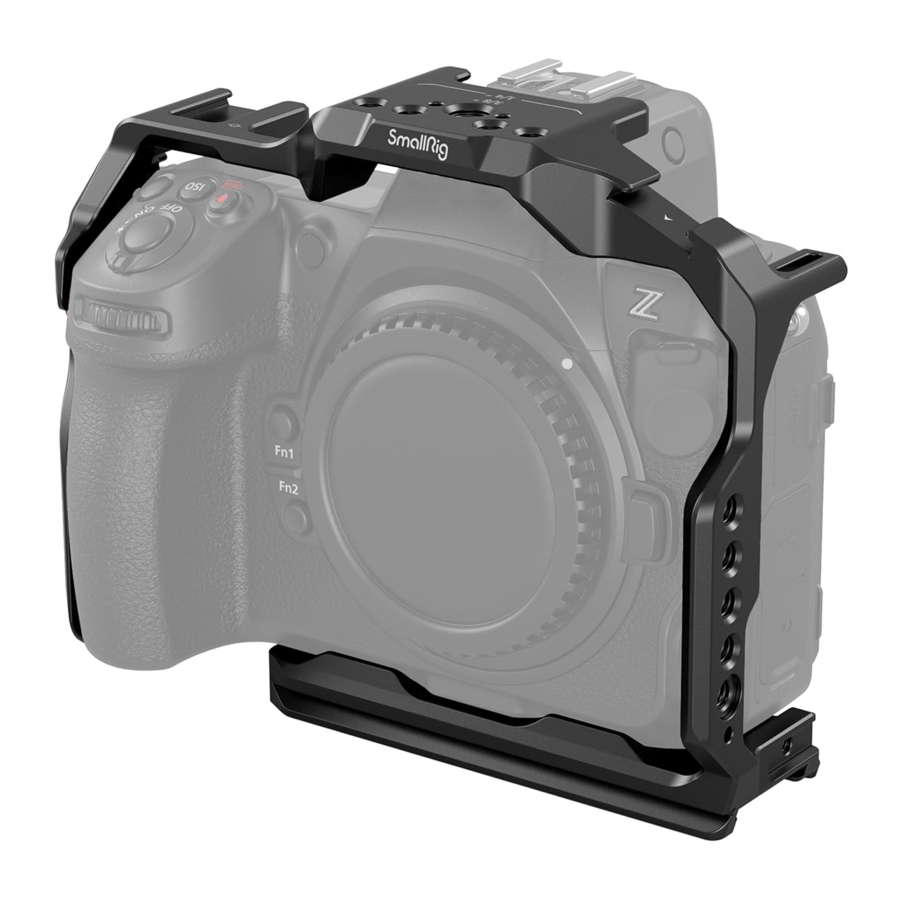

SmallRig Cage-handleiding

Inhoud van de verpakking

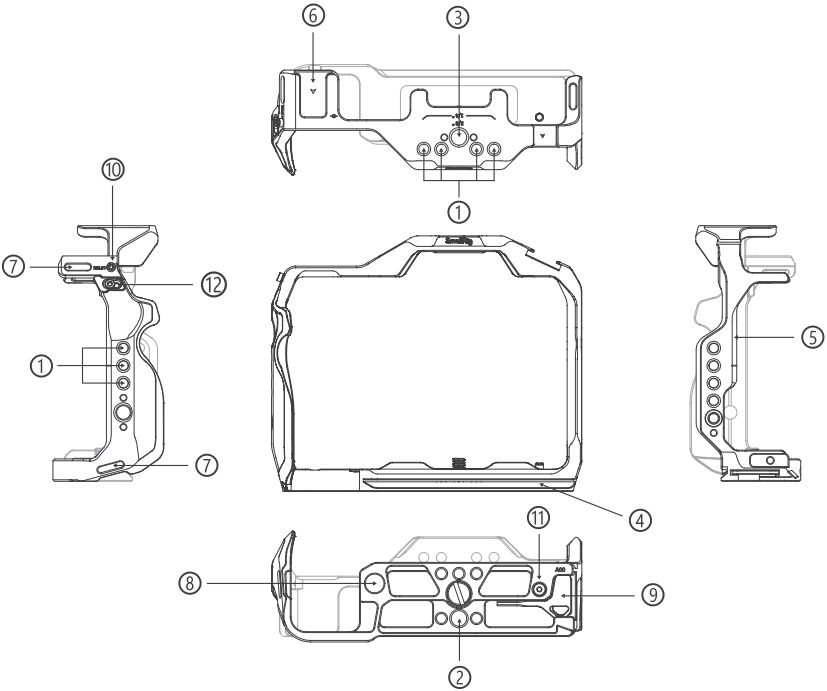

Productdetails

1. 1/4"-20 schroefdraadgat
2. 3/8"-16 schroefdraadgat
3. ARRI 3/8'-16 lokaliseringsgat
4. Arca-Swiss snelkoppelingsplaat
5. NATO-rail
6. Cold Shoe-bevestiging
7. Sleuf voor riem
8. QD-aansluiting
9. Dubbelzijdige sleutel
10. M2.5-schroef
11. Lokaliseringsschroef
12. Zijkantvergrendelingsadapter

Installatie-instructie

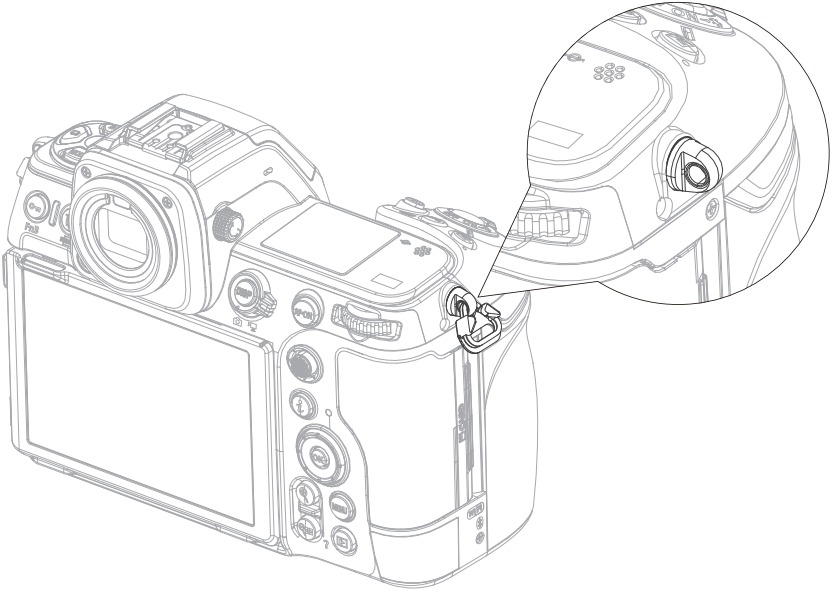

1. Verwijder de gespleten D-ring aan de rechterkant voordat u de cage installeert

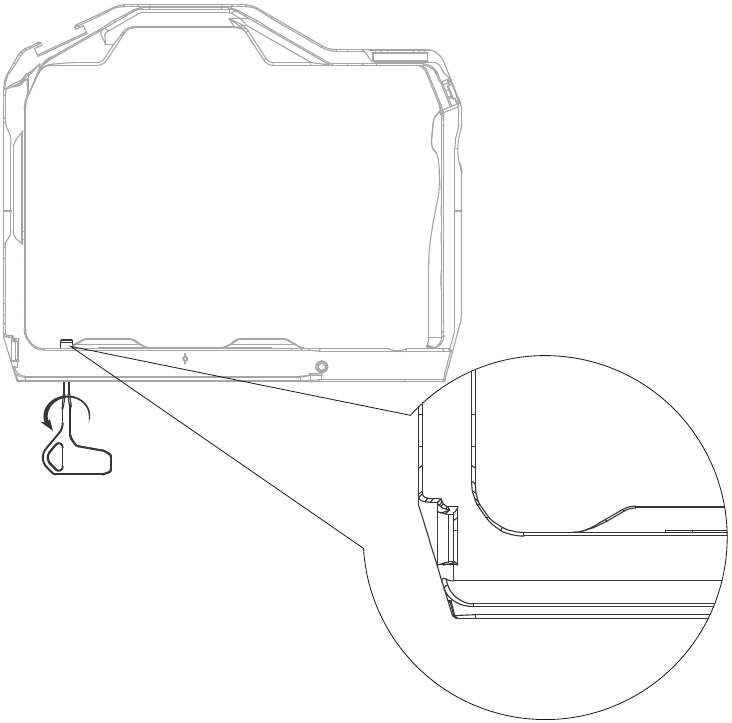

2. Maak de lokaliseringsschroef los totdat deze parallel loopt aan de onderkant van de cage

3. Installeer de Cage

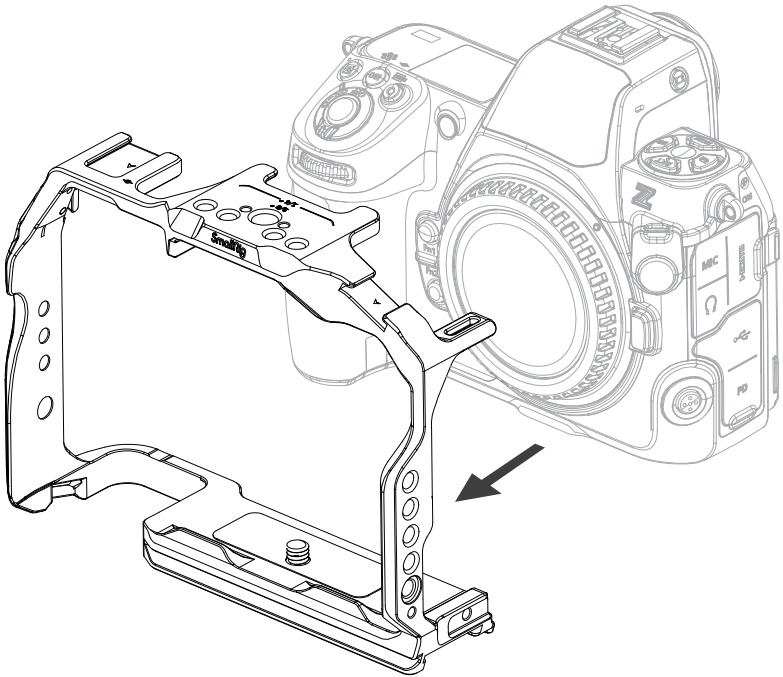

   1. Plaats de camera van achter naar voren in de cage

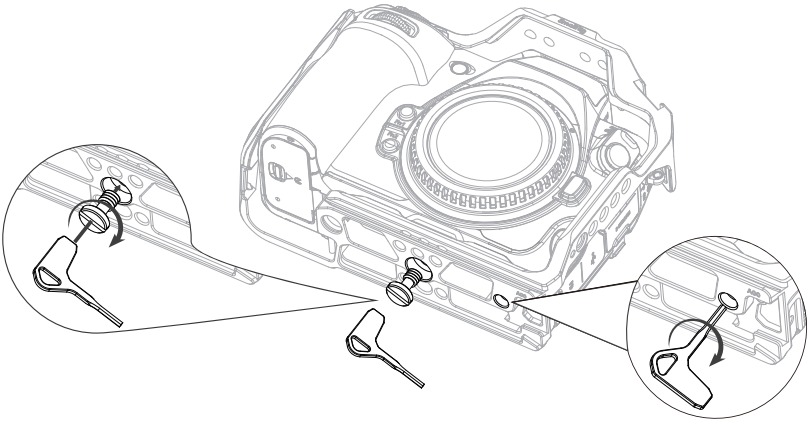

   2. Installeer de cage door de 1/4"-20-schroef en de lokaliseringsschroef aan te draaien

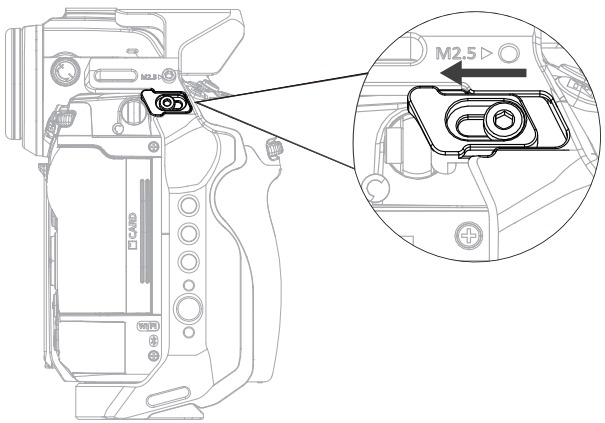

   3. Maak de schroef van de zijkantvergrendelingsadapter los, verplaats de zijkantvergrendelingsadapter om uit te lijnen met de sleuf voor de riem van de camera en draai vervolgens de schroef vast

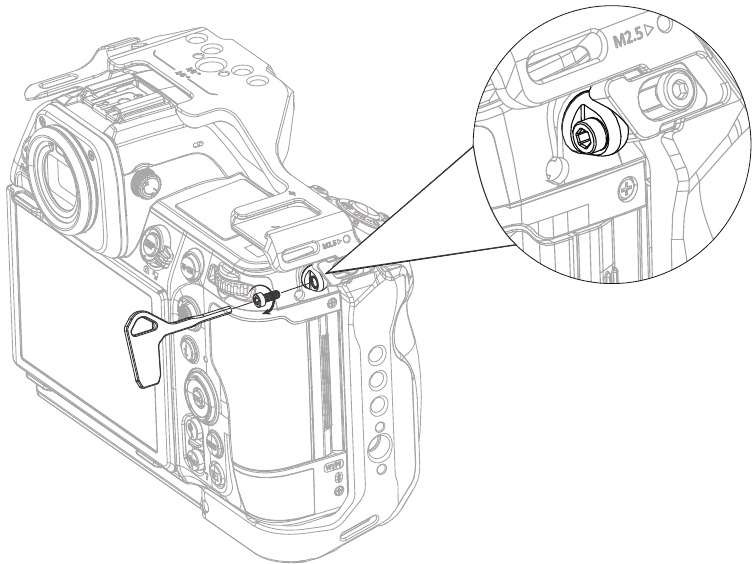

   4. Verwijder de M2.5-schroef aan de rechterkant van de cage en vergrendel vervolgens de M2.5-schroef aan de cage via de sleuf voor de riem van de camera


*De verpakking bevat niet de camera

Waarschuwingen

• Lees deze gebruikershandleiding zorgvuldig door.
• Bewaar deze gebruikershandleiding. Bewaar deze gebruikershandleiding altijd wanneer u de producten aan een derde partij doorgeeft.
• Neem alle waarschuwingen in acht en volg alle instructies in deze gebruikershandleiding.

Specificaties

Productafmetingen: 159,1 x 568 x 131 mm
Productgewicht: 203 g ± 5 g
Materiaal: aluminiumlegering

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download SmallRig Cage-handleiding
