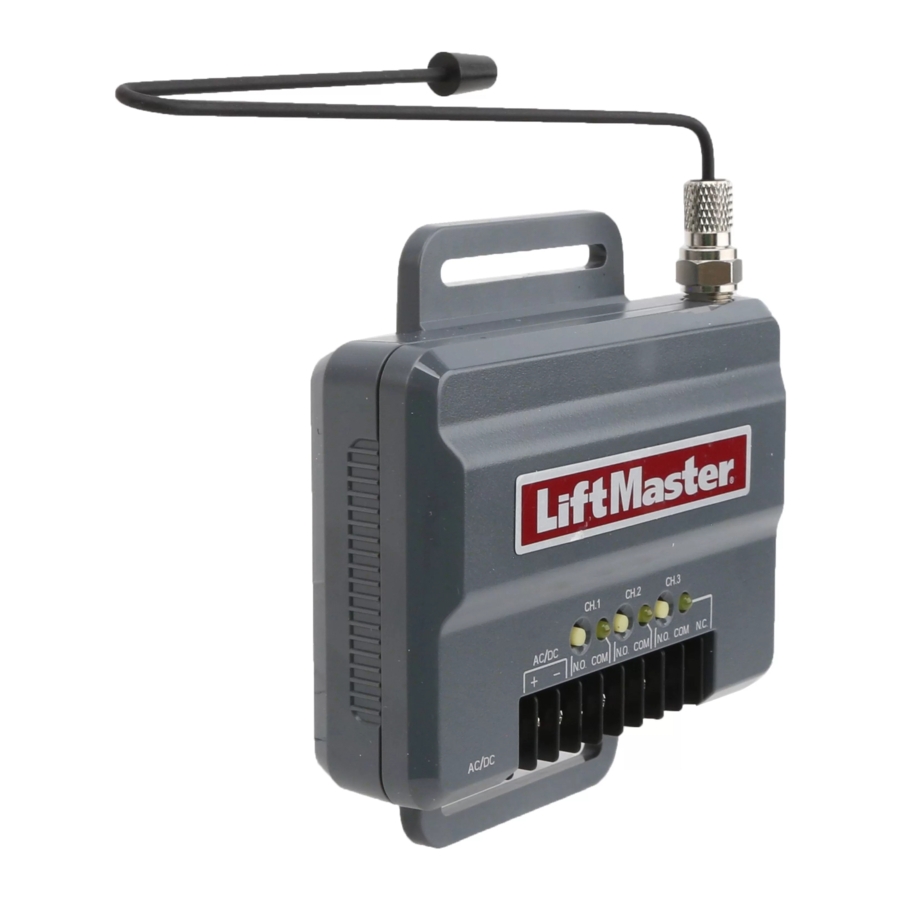

LiftMaster 850LM Handleiding
TOEPASSING
De ontvanger kan gebruikt worden als een enkele of driekanaals ontvanger om tot 3 poorten of commerciële deurbedieningen aan te sturen. De ontvanger kan ook gebruikt worden met een afstandsbediening met 3 knoppen om de functies OPEN, DICHT en STOP op een commerciële deurbediening te bedienen.
Elk kanaal is compatibel met een bepaald aantal afstandsbedieningen en keypads. Zie de onderstaande lijst:
- CH1: 50 afstandsbedieningen en 2 keypads
- CH2: 20 afstandsbedieningen en 2 keypads
- CH3: 20 afstandsbedieningen en 2 keypads
Wanneer het kanaal de volledige capaciteit voor afstandsbedieningen heeft bereikt, zullen alle LED's 3 keer knipperen. Wanneer het kanaal de volledige capaciteit voor keypads heeft bereikt, zullen alle LED's 4 keer knipperen. Extra accessoires kunnen worden geprogrammeerd, maar het nieuw geprogrammeerde accessoire vervangt het eerst geprogrammeerde accessoire.
OPMERKING: Met de ontvanger kunt u slechts één knop op de afstandsbediening tegelijkertijd op één kanaal programmeren. Als de knop op de afstandsbediening bijvoorbeeld al is geprogrammeerd op kanaal 1 en vervolgens is geprogrammeerd op kanaal 3, wordt de knop gewist van kanaal 1 en werkt deze alleen op kanaal 3.
INSTALLATIE
De ontvanger en antenne gebruiken Type F coaxiale connectoren. De antenne kan rechtstreeks op de ontvanger worden aangesloten of op afstand worden geïnstalleerd met behulp van een coaxiale kabelverlengingsset (Model 86LM, 15 ft. of 86LMT, 25 ft.).
- Selecteer een locatie voor de ontvanger die toegang geeft tot de terminals en ruimte biedt voor de antenne. Zorg ervoor dat de antenne geen metalen oppervlakken raakt. Buig de antenne NIET open.
- Bevestig de ontvanger stevig met de meegeleverde klittenbandsluitingen of schroeven (niet meegeleverd).
- Nadat de installatie is voltooid, sluit u de stroom aan. U kunt de 85LM plug-in of 95LM bedrade transformator gebruiken, of de stroom die wordt geleverd door uw bediening (9-30 V AC, 9-42 Vdc of zie de vermogenswaarden op de volgende pagina).
Om mogelijk ERNSTIG LETSEL of OVERLIJDEN door elektrocutie te voorkomen:
- Zorg ervoor dat de stroom NIET is aangesloten VOORDAT u de ontvanger installeert.
Om mogelijk ERNSTIG LETSEL of OVERLIJDEN door een bewegend hek of garagedeur te voorkomen:
- Houd afstandsbedieningen ALTIJD buiten bereik van kinderen. Laat kinderen NOOIT afstandsbedieningen bedienen of ermee spelen.
- Activeer de poort of deur ALLEEN wanneer deze duidelijk te zien is, correct is afgesteld en er geen obstakels zijn voor de beweging van de deur.
- Houd de poort of garagedeur ALTIJD in zicht totdat deze volledig gesloten is.
Laat NOOIT iemand het pad van een bewegende poort of deur kruisen.
Om mogelijk ERNSTIG LETSEL of OVERLIJDEN te voorkomen, is het gebruik van CONSTANTE BEDIENING op residentiële openers VERBODEN. Wanneer een ontvanger wordt gebruikt om een commerciële deuropener te activeren, MOET een omkeerrand aan de onderkant van de deur worden geïnstalleerd. Het niet installeren van een omkeerrand onder deze omstandigheden kan leiden tot ERNSTIG LETSEL of OVERLIJDEN van personen die onder de deur vast komen te zitten.
BEDRADING
Raadpleeg de handleiding of bedradingsschema's van uw commerciële deur- of poortbediening voor specifieke bedradingsinformatie.
ENKEL KANAAL

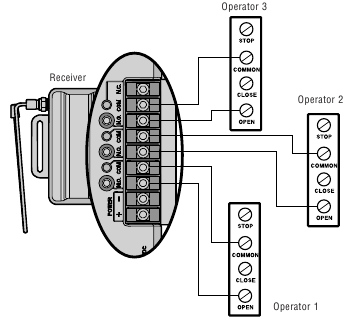

DRIE KANALEN
BEDRADING VERVOLG

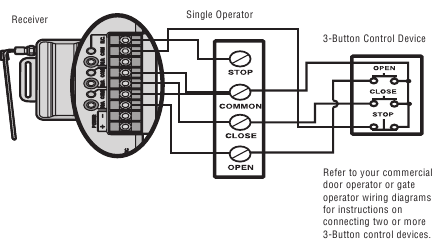

OPEN, DICHT, STOP
PROGRAMMEREN
EEN AFSTANDSBEDIENING MET ÉÉN KNOP PROGRAMMEREN
- Druk op de Learn (leren) knop voor het geselecteerde kanaal op de ontvanger en laat deze los. De corresponderende LED zal 30 seconden continu branden.
- Houd binnen 30 seconden de knop op de afstandsbediening ingedrukt die u op de ontvanger wilt programmeren.
- Laat de knop op de afstandsbediening los wanneer de LED op de ontvanger knippert en vervolgens uitgaat. Het programmeren is voltooid.
Herhaal de bovenstaande stappen voor elke afstandsbediening die u wilt programmeren.
EEN AFSTANDSBEDIENING MET 3 KNOPPEN PROGRAMMEREN ALS OPEN, DICHT EN STOP
- Druk op de CH1 Learn (leren) knop op de ontvanger en laat deze los.
- Druk binnen 30 seconden op de gewenste OPEN-knop op de afstandsbediening.
- Druk op de CH2 Learn (leren) knop op de ontvanger en laat deze los.
- Druk binnen 30 seconden op de gewenste DICHT-knop op de afstandsbediening.
- Druk op de CH3 Learn (leren) knop op de ontvanger en laat deze los.
- Druk binnen 30 seconden op de gewenste STOP-knop op de afstandsbediening.
OPMERKING: Als er binnen 30 seconden niet op een knop van de afstandsbediening wordt gedrukt, gaat de LED naast de geselecteerde Learn (leren) knop UIT. Herhaal in dat geval het programmeren.
ALTERNATE FREQUENCY MODE (AFM) PROGRAMMEREN
OPMERKING: Wanneer u de ontvanger van 315 MHz naar 390 MHz verplaatst op Security+2.0, gaan ALLE kanalen naar de alternatieve frequentie. Als 315 MHz afstandsbedieningen op de ontvanger zijn geleerd, WIS of VERWIJDER dan EERST het geheugen.
- WIS het geheugen:
- Als u de 2 buitenste knoppen tegelijkertijd 6±0,5 seconden ingedrukt houdt, worden alle codes op alle 3 kanalen gewist.
- Als er een 315 MHz afstandsbediening op deze ontvanger is geleerd, druk dan op die afstandsbediening om te bevestigen dat deze niet meer werkt.
- Wijzig naar 390 MHz Security+2.0

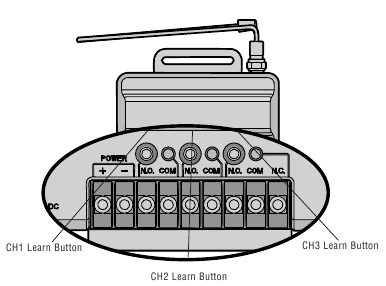

- Druk op de gele Learn (leren) knop voor kanaal 1 en laat deze los: de LED voor kanaal 1 gaat AAN
- Druk op de gele Learn (leren) knop voor kanaal 3 en laat deze los: bevestig dat de kanaal 1 LED ÉÉN keer knippert.
- Druk een tweede keer op de gele Learn (leren) knop voor kanaal 3 en laat deze los. Bevestig dat de kanaal 1 LED TWEE keer knippert.
- De ontvanger is ingesteld op 390 MHz, maar vereist een transmissie van een AFM-afstandsbedieningsknop die al is geprogrammeerd op 390 MHz Security+2.0
- Verzend het 390 MHz signaal van een Security+2.0 390 MHz afstandsbediening
- Alle LED's gaan uit en die zender is nu geleerd en de ontvanger is nu 390 MHz AFM.
- Test of de 390 MHz zender de ontvanger bedient.
OM HET GEHEUGEN TE WISSEN
- Houd de Learn (leren) knop ingedrukt voor het kanaal dat u wilt wissen. Laat de knop los wanneer de bijbehorende LED uitgaat; het geheugen is gewist.
SPECIFICATIES
Contactclassificatie: 5 Ampère 28 Vac of dc Max.
Vermogen: 9-42 VDC 70 mA Max.
:9-30 VAC ~60 Hz 250 mA Max.
Code-indeling: Security+2.0 (315MHz standaard)
OPMERKING: Als uw bediening niet aan de vermogensspecificaties voldoet, hebt u een transformator nodig (Model 85LM plug-in of 95LM bedraad).
COMPATIBELE ACCESSOIRES
Afstandsbedieningen*: Modellen 811LMX, 813LMX, 891LM, 893LM, 890MAX, 893MAX, 892LT, 894LT
Keypads*: Modellen 877LM, 878MAX
Antenneverlengingssets: Modellen 86LM, 86LMT
Alleen antenne: K77-36541
* Als de ontvanger is gewijzigd van de standaard 315 MHz naar 390 MHz, zijn de compatibele afstandsbedieningen: 811LMX, 813LMX 893MAX, 892LT en 894LT. Het compatibele keypad is 878MAX
