Malibu - Dubbele kast 621/3372 621/3389 Montage-instructies

Afmetingen
Breedte - 73,5 cm
Diepte - 49 cm
Hoogte - 72 cm

Lees deze instructies volledig door voordat u met de montage begint

Als u hulp nodig hebt of beschadigde of ontbrekende onderdelen hebt, bel dan de Customer Helpline: 08456 400800

Onderdelen

Panelen

Als u beschadigde of ontbrekende onderdelen hebt, bel dan de Customer Helpline: 08456 400800
onder vermelding van de referentienummers hieronder

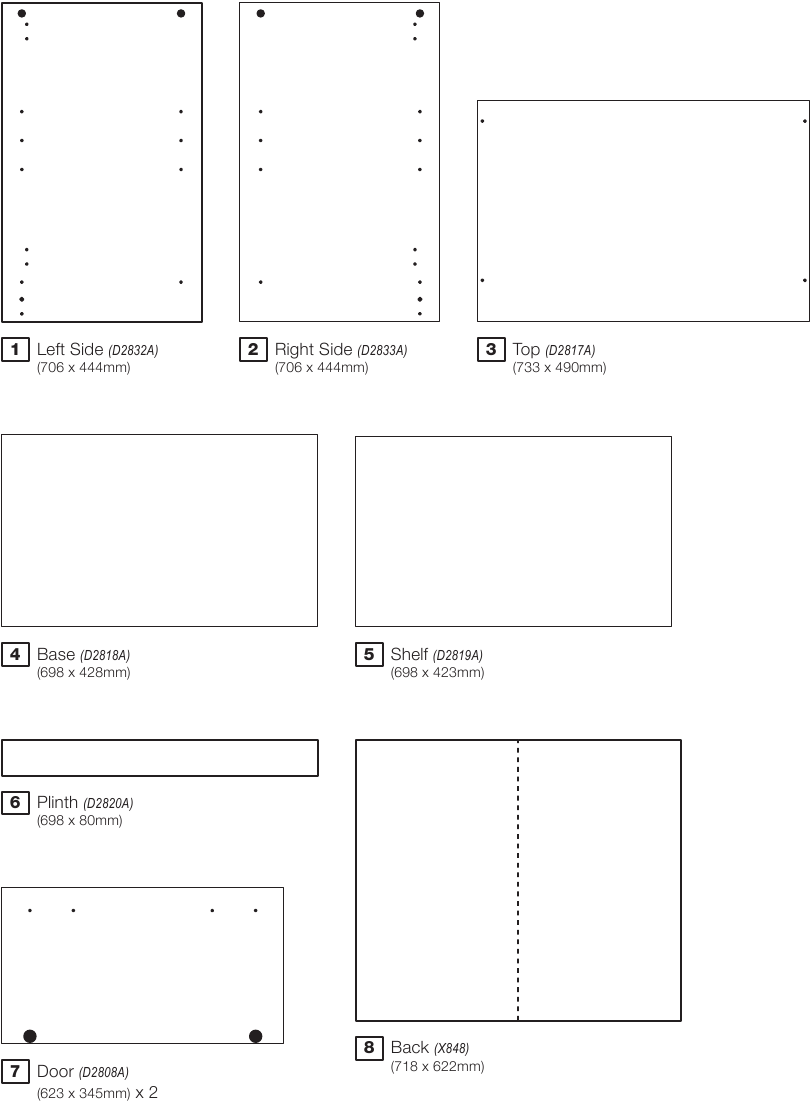

Controleer of u alle onderstaande panelen hebt

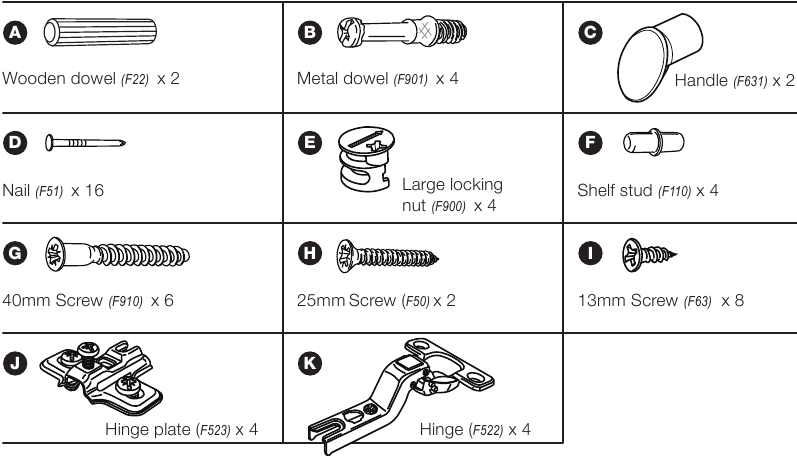

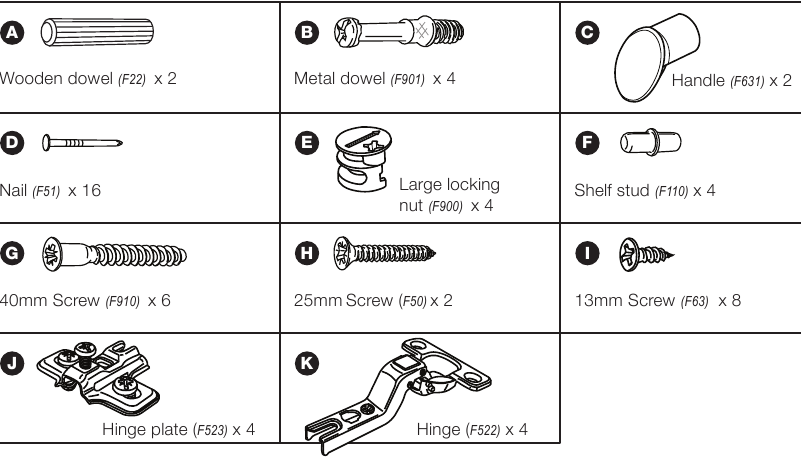

Bevestigingsmiddelen

Controleer of u alle onderstaande bevestigingsmiddelen hebt

Opmerking: de onderstaande hoeveelheden zijn de juiste hoeveelheid om de montage te voltooien. In sommige gevallen kunnen er meer fittingen worden geleverd dan nodig zijn.

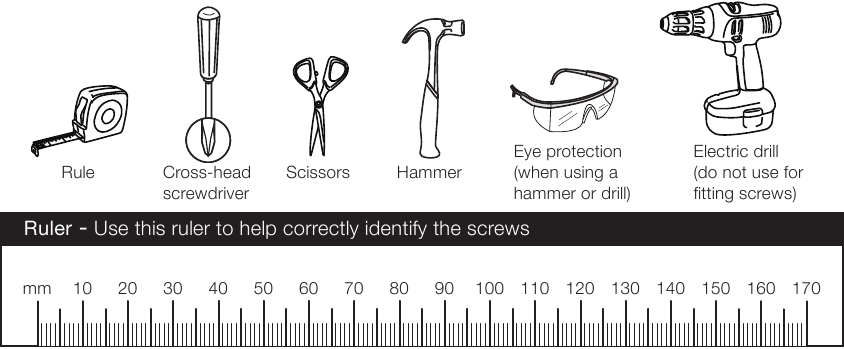

Benodigd gereedschap

Stap 1: Bereid de linkerkant voor

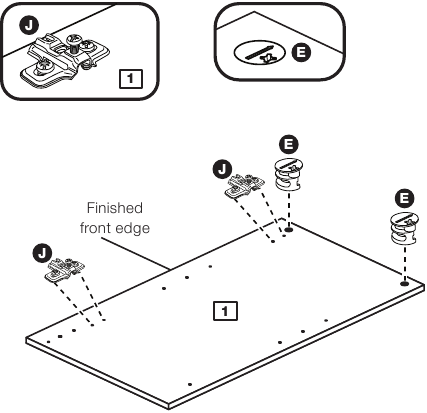

Plaats 2 scharnierplaten op de linkerkant , en zorg ervoor dat de sleuf naar de afgewerkte voorkant is gericht.

Plaats 2 grote borgmoeren in de linkerkant zoals afgebeeld.

Opmerking: De pijl op de borgmoer moet naar het gat in de rand van het paneel wijzen.

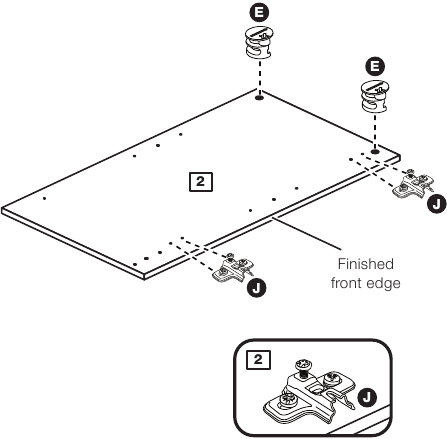

Stap 2: Bereid de rechterkant voor

Plaats 2 scharnierplaten op de rechterkant , en zorg ervoor dat de sleuf naar de afgewerkte voorkant is gericht.

Plaats 2 grote borgmoeren in de rechterkant zoals afgebeeld.

Opmerking: De pijl op de borgmoer moet naar het gat in de rand van het paneel wijzen.

Stap 3: Verbind de rechterkant en de basis

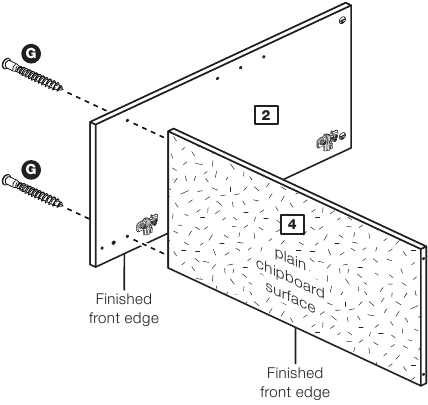

Plaats de basis tegen de rechterkant zoals afgebeeld en zet vast met 2 schroeven .

Stap 4: Bereid de plint voor

Tik 2 houten deuvels in de plint .

Opmerking: Houten deuvels mogen niet meer dan 10 mm uit de rand steken, anders kunnen ze andere panelen beschadigen.

Stap 5: Plaats de plint

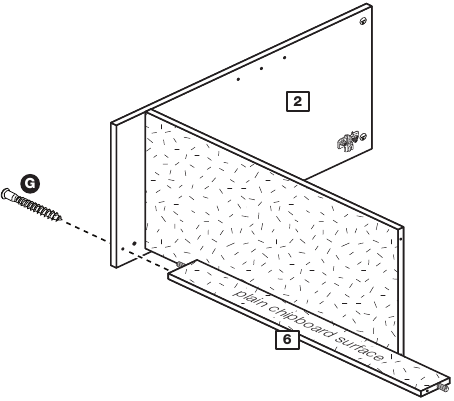

Duw de plint op de rechterkant zoals afgebeeld en zet vast met schroeven .

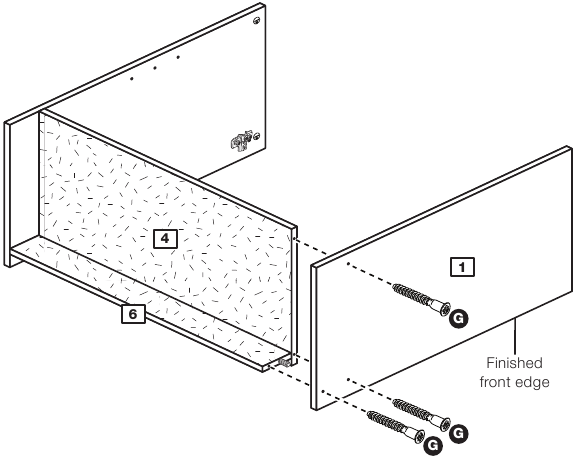

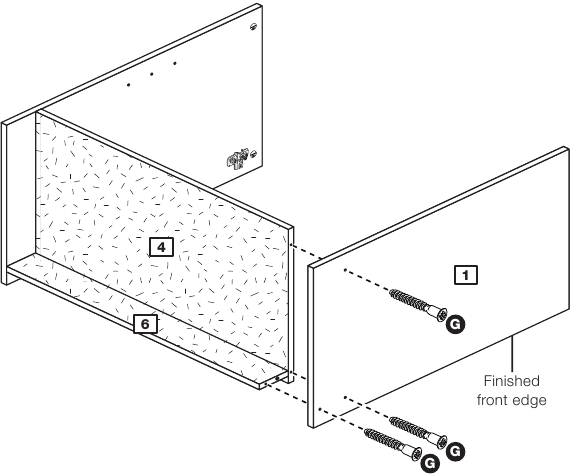

Stap 6: Plaats de linkerkant

Duw de linkerkant op de constructie zoals afgebeeld en zet vast met 3 schroeven .

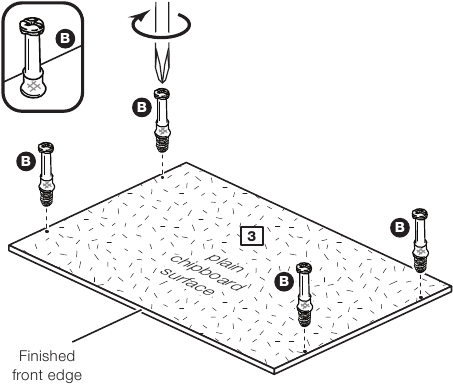

Stap 7: Bereid de bovenkant voor

Schroef 4 metalen deuvels in de bovenkant .

Opmerking: Draai de metalen deuvels volledig tegen de panelen.

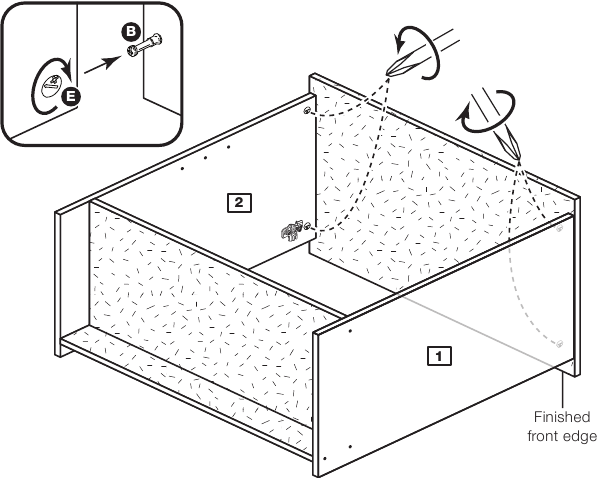

Stap 8: Plaats de bovenkant

Duw de bovenkant op de constructie.

Gebruik een schroevendraaier om de 4 grote borgmoeren aan te draaien die zijn gemonteerd aan de binnenkant van de zijpanelen en .

Opmerking: Draai de grote borgmoeren zo ver mogelijk vast - meer dan 1/2 slag.

Stap 9: Plaats de achterkant

1. De meting van de bovenste hoek X tot de onderste hoek X moet gelijk zijn aan de meting van de bovenste hoek Y tot de onderste hoek Y
2.

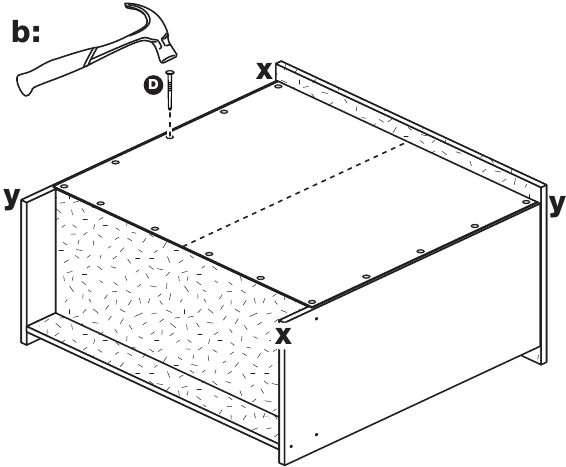

1. Maak de eenheid vierkant door ervoor te zorgen dat de meting x naar x gelijk is aan y naar y.
2. Plaats de achterkant op de eenheid.

Spijker rond de zijkanten en de onderkant van de achterkant .

Opmerking: Spijkers moeten ongeveer 150 mm uit elkaar staan.

Zet de eenheid rechtop voor de volgende stap.

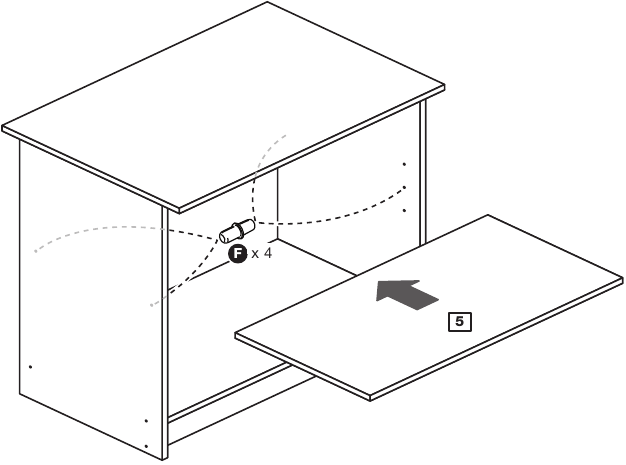

Stap 10: Plaats de plank

Plaats 4 plankpennen op de gewenste hoogte.

Laat de plank zakken op de plankpennen .

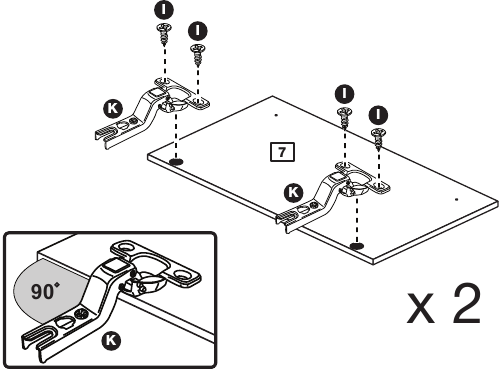

Stap 11: Bereid de deuren voor

Duw 2 scharnieren in elk van de deuren .

Zet elk scharnier vast met 2 schroeven .

Opmerking: Voordat u ze met de schroeven vastzet, moet u ervoor zorgen dat de scharnieren in een hoek van 90 graden ten opzichte van de rand van de deur zijn geplaatst.

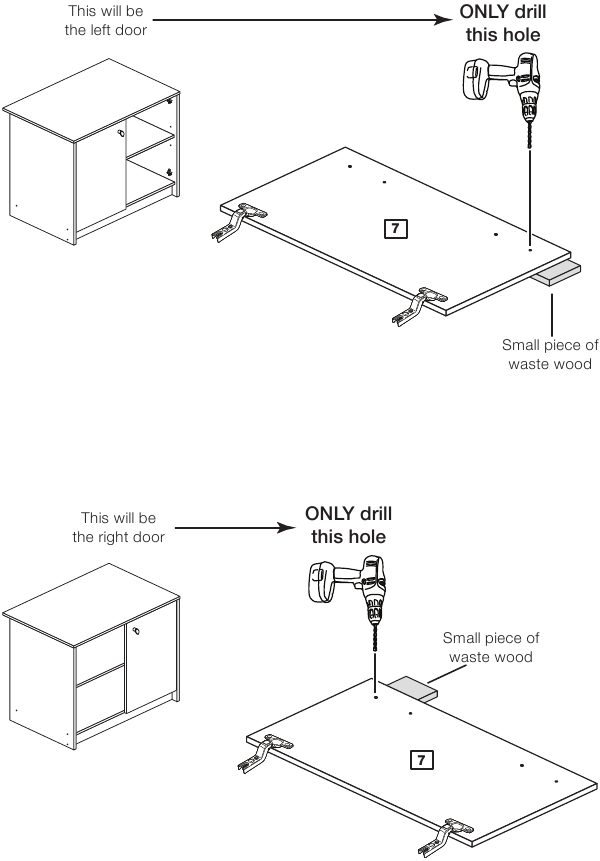

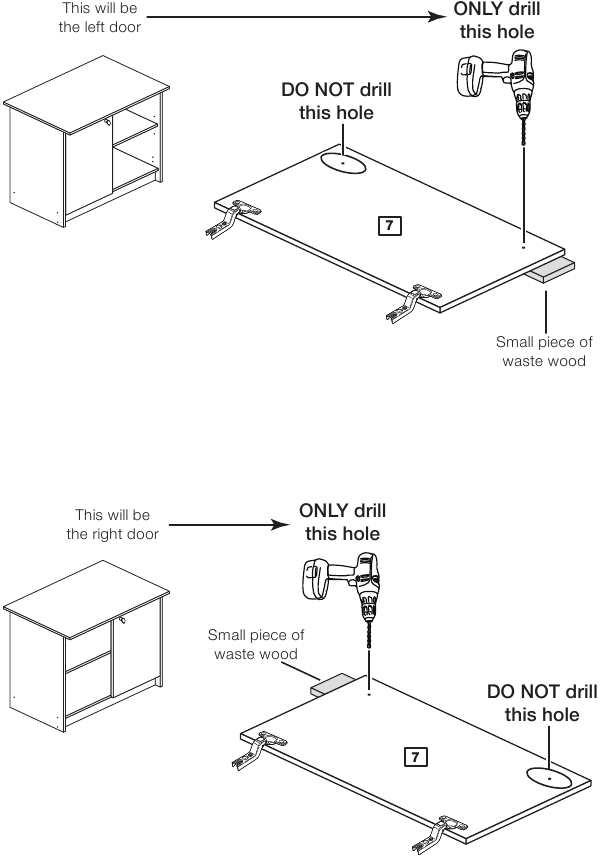

Stap 12: Boor het handvatgat in de deur

Kies zorgvuldig welk gat u moet boren

Volg deze instructies zorgvuldig.

Leg de deur op een glad oppervlak.

Kies zorgvuldig welk gat u moet boren.

Controleer of de gaten en scharnierplaten zich op dezelfde plaats bevinden als in de diagrammen.

Opmerking: We raden aan om een klein stukje afvalhout achter het gat te plaatsen tijdens het boren, om de kans op uitbraak te verkleinen.

Gebruik het geleidegat in de achterkant van de deur om door het gat te boren dat ertegenover is aangegeven, met behulp van een boor met een diameter van 2,5 mm.

Draai de deur om en open het gat van 2,5 mm dat u zojuist hebt geboord door er met een boor van 5 mm terug doorheen te boren.

Opmerking: Boren worden niet meegeleverd.

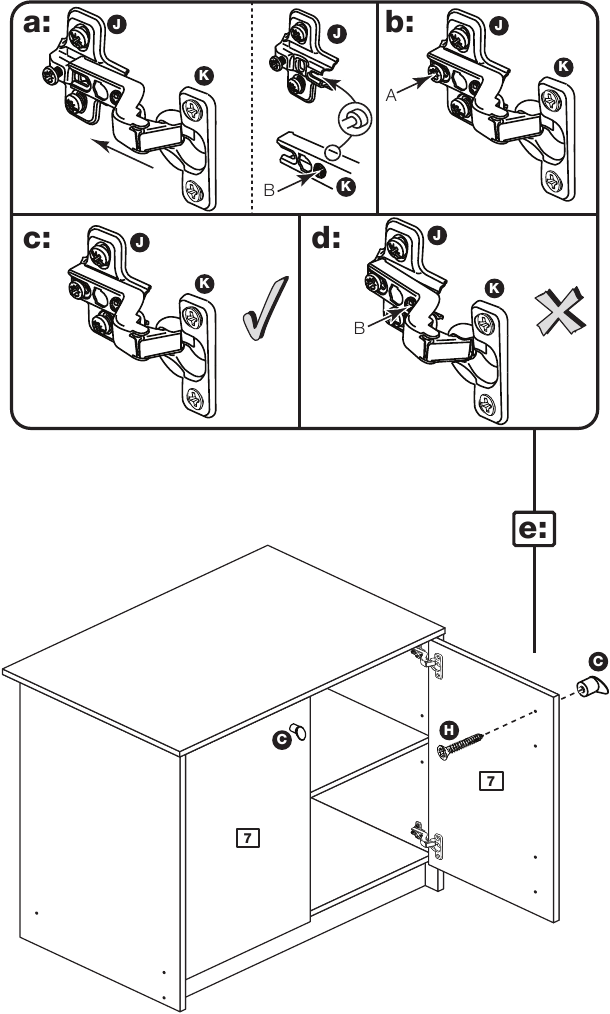

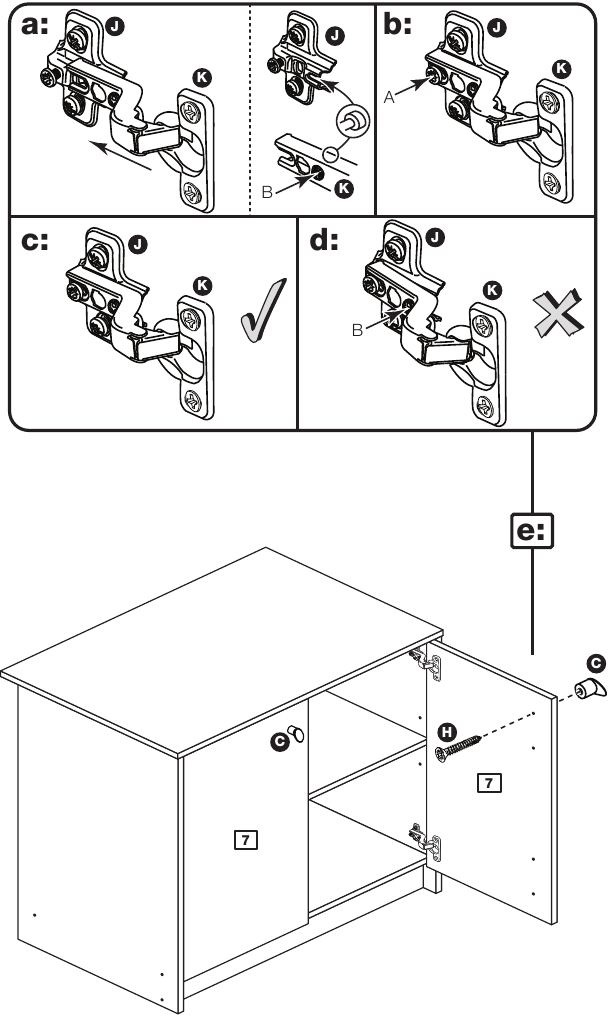

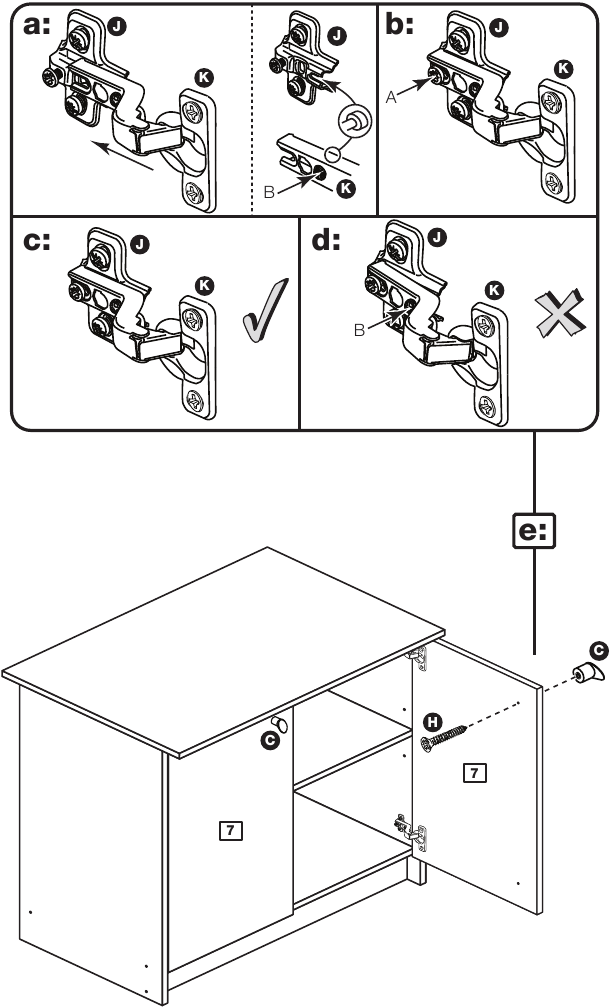

Stap 13: Plaats de deuren en handgrepen

Opmerking: De gemakkelijkste manier om elke deur te bevestigen, is door eerst het bovenste scharnier te plaatsen, en vervolgens de andere scharnieren uit te lijnen en te plaatsen.

1. Duw het scharnier op het voorste deel van de scharnierplaat .
   De uitsparing aan de onderkant van schroef B gaat in de sleuf in de scharnierplaat.
2. Houd het scharnier VLAK tegen de scharnierplaat terwijl u deze zo ver mogelijk verschuift.
   Draai schroef A vast.
3. Het scharnier moet plat tegen de scharnierplaat liggen voordat er aanpassingen worden gedaan.
4. Het scharnier mag NIET IN EEN HOEK ten opzichte van de scharnierplaat staan wanneer het is gemonteerd.
   Dit zou erop wijzen dat de uitsparing aan de onderkant van schroef B zich niet in de sleuf in de scharnierplaat bevindt en dat het scharnier niet stevig vastzit. Verwijder het scharnier van de scharnierplaat en monteer het vervolgens opnieuw, waarbij u de instructies a-c zorgvuldig volgt.
5. Bevestig een handgreep aan elke deur met behulp van schroef .

Stap 14: Pas de deuren aan indien nodig

1. Controleer, voordat u de deuren afstelt, met een waterpas of de basis (of bovenkant) van de kast waterpas staat, van voor naar achter en van links naar rechts in de 3 posities die worden weergegeven. Gebruik geschikte vulstukken (niet meegeleverd) om de kast waterpas te zetten VOORDAT u aanpassingen aan de scharnieren aanbrengt, zoals weergegeven.

2. Hoogteverstelling.
   Maak schroeven A op de scharnierplaten los en beweeg de deur omhoog of omlaag indien nodig.
   Draai schroef A opnieuw vast.

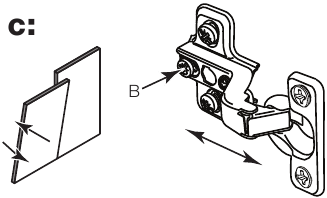

3. Voorwaartse en achterwaartse afstelling.
   Maak schroef B op de scharnierplaat los en beweeg de deur naar binnen of naar buiten indien nodig.
   Draai schroef B opnieuw vast.

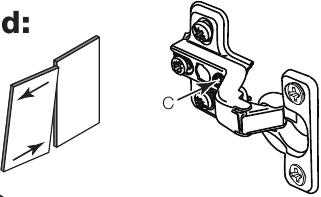

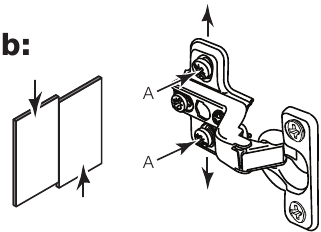

4. Zijwaartse afstelling. Om de deur 'naar buiten' te bewegen, maakt u schroef C los.
   Om de deur 'naar binnen' te bewegen, draait u schroef C vast.


De montage is voltooid

Als u hulp nodig hebt of beschadigde of ontbrekende onderdelen hebt, bel dan de Customer Helpline: 08456 400800 en vermeld de referentienummers op de onderdelenpagina's.

Malibu - Double Cupboard MK2 621/3372 621/3389 621/3883 Montage-instructies

Afmetingen
Breedte - 73,5 cm
Diepte - 49 cm
Hoogte - 72 cm

Lees deze instructies volledig door voordat u met de montage begint

Als u hulp nodig hebt of beschadigde of ontbrekende onderdelen hebt, belt u de Klantenservice: 08456 400800

Onderdelen

Als u beschadigde of ontbrekende onderdelen hebt, belt u de klantenservice: 08456 400800 en vermeldt u de referentie nummers hieronder

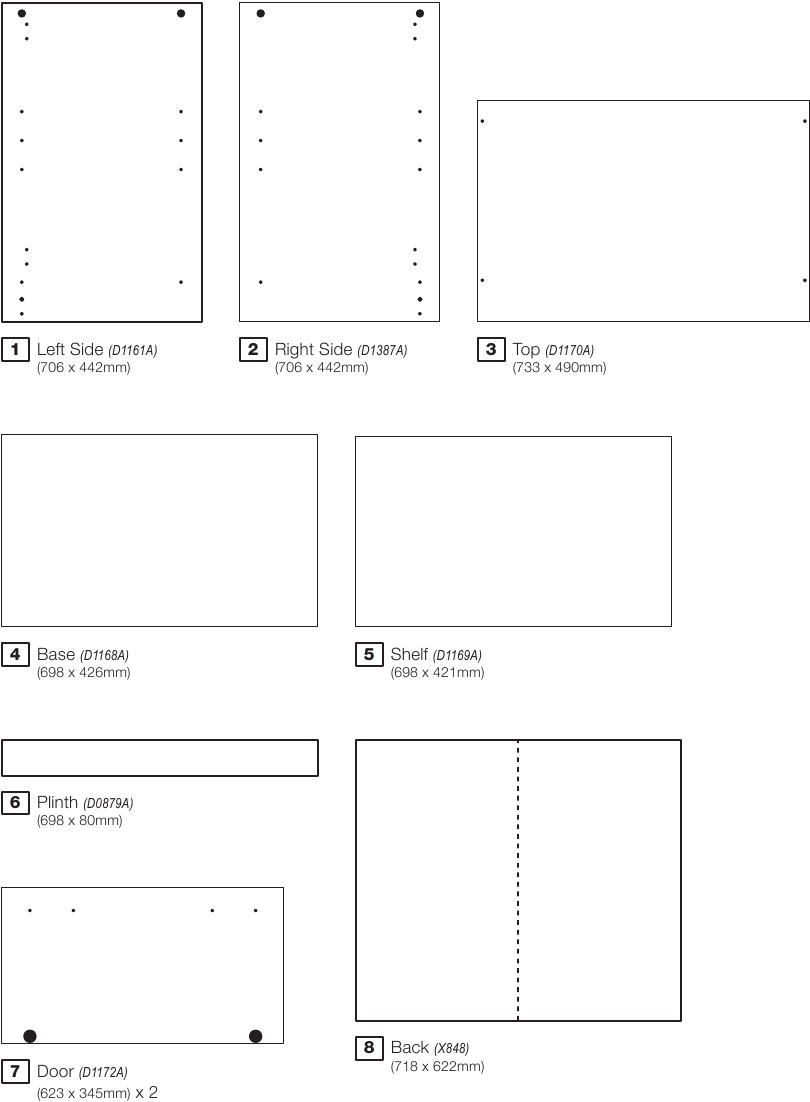

Panelen

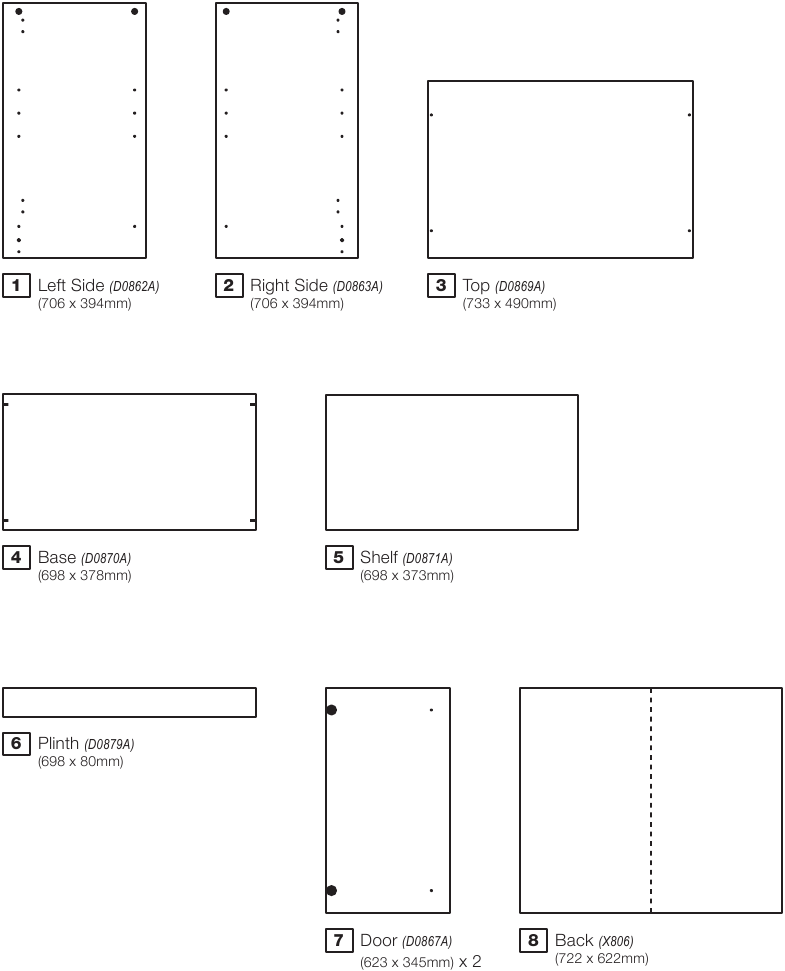

Controleer of u alle onderstaande panelen hebt

Beslag

Controleer of u alle onderstaande fittingen hebt

Let op: De onderstaande hoeveelheden zijn de juiste hoeveelheden om de montage te voltooien. In sommige gevallen worden er mogelijk meer fittingen geleverd dan nodig zijn.

Benodigd gereedschap

Stap 1: Bereid de linkerkant voor

Plaats 2 scharnierplaten op de linkerkant , en zorg ervoor dat de gleuf naar de afgewerkte voorkant is gericht.

Plaats 2 grote borgmoeren in de linkerkant zoals afgebeeld.

Let op: De pijl op de borgmoer moet naar het gat in de rand van het paneel wijzen.

Stap 2: Bereid de rechterkant voor

Plaats 2 scharnierplaten op de rechterkant , en zorg ervoor dat de gleuf naar de afgewerkte voorkant is gericht.

Plaats 2 grote borgmoeren in de rechterkant zoals afgebeeld.

Let op: De pijl op de borgmoer moet naar het gat in de rand van het paneel wijzen.

Stap 3: Verbind de rechterkant en de basis

Plaats de basis tegen de rechterkant zoals afgebeeld en zet vast met 2 schroeven .

Stap 4: Bereid de plint voor

Tik 2 houten deuvels in de plint .

Let op: Houten deuvels mogen niet meer dan 10 mm uit de rand steken, anders kunnen ze andere panelen beschadigen.

Stap 5: Plaats de plint

Duw de plint op de rechterkant zoals afgebeeld en zet vast met schroef .

Stap 6: Plaats de linkerkant

Duw de linkerkant op de montage zoals afgebeeld en zet vast met 3 schroeven .

Stap 7: Bereid de bovenkant voor

Schroef 4 metalen deuvels in de bovenkant .

Let op: Draai metalen deuvels volledig vast tegen de panelen.

Stap 8: Plaats de bovenkant

Duw de bovenkant op de montage.

Gebruik een schroevendraaier om de 4 grote borgmoeren vast te draaien die zijn bevestigd aan de binnenkant van de zijpanelen en .

Let op: Draai de grote borgmoeren zo ver als ze gaan - meer dan 1/2 slag.

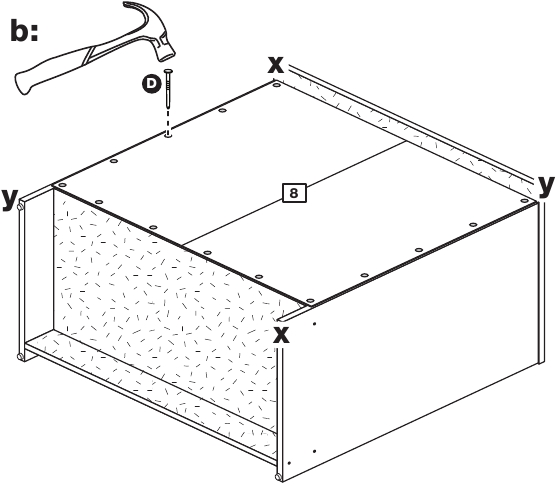

Stap 9: Plaats de achterkant

1. De afstand van de bovenste hoek X tot de onderste hoek X moet gelijk zijn aan de afstand van de bovenste hoek Y tot de onderste hoek Y
2.

   1. Zorg ervoor dat de unit haaks is door ervoor te zorgen dat de afmeting x tot x gelijk is aan y tot y.
   2. Plaats de achterkant op de unit.

Spijker rond de zijkanten en de onderkant van de achterkant .

Let op: Spijkers moeten ongeveer 150 mm uit elkaar worden geplaatst.

Zet de unit rechtop voor de volgende stap.

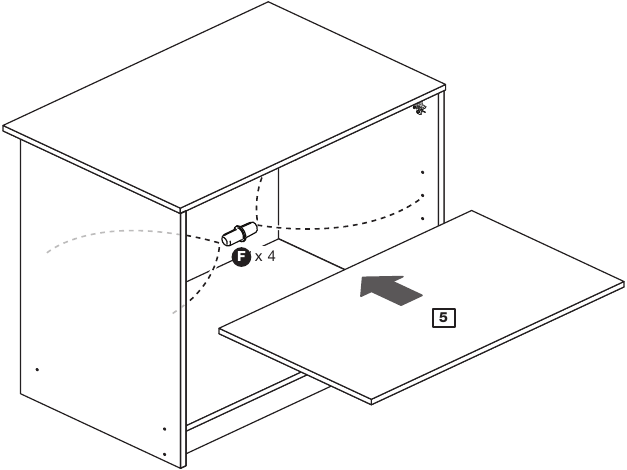

Stap 10: Plaats de plank

Plaats 4 plankpennen op de vereiste hoogte.

Laat de plank zakken op de plankpennen .

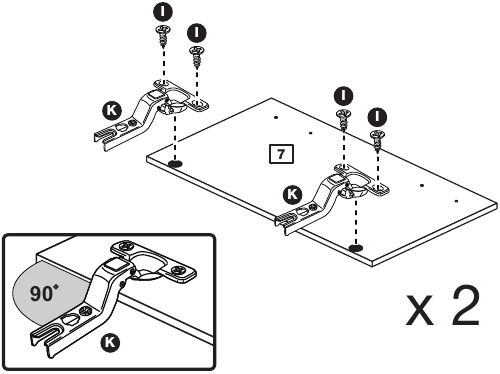

Stap 11: Bereid de deuren voor

Duw 2 scharnieren in elk van de deuren .

Zet elk scharnier vast met 2 schroeven .

Let op: Zorg er voordat u ze vastzet met de schroeven voor dat de scharnieren in een hoek van 90 graden staan met de rand van de deur.

Stap 12: Boor het handvatgat in de deur

Kies zorgvuldig welk gat u moet boren

Volg deze instructies zorgvuldig.

Leg de deur op een glad oppervlak.

Kies zorgvuldig welk gat u moet boren.

Controleer of de gaten en scharnierplaten zich op dezelfde plaats bevinden als in de diagrammen.

Let op: We raden aan om een klein stuk afvalhout te gebruiken dat achter het gat wordt geplaatst tijdens het boren om de kans op uitbraak te verkleinen.

Boor met behulp van het geleidegat in de achterkant van de deur door het tegenoverliggende aangegeven gat met een boor van 2,5 mm.

Draai de deur om en open het gat van 2,5 mm dat u zojuist hebt geboord door er met een boor van 5 mm terug doorheen te boren.

Let op: Boorbits worden niet meegeleverd.

Stap 13: Plaats deuren en handgrepen

Let op: De eenvoudigste manier om elke deur te bevestigen, is door eerst het bovenste scharnier te plaatsen en vervolgens de andere scharnieren uit te lijnen en te plaatsen.

1. Duw het scharnier op het voorste deel van de scharnierplaat .
   De uitsparing aan de onderkant van schroef B gaat in de sleuf in de scharnierplaat.
2. Houd het scharnier VLAK tegen de scharnierplaat terwijl u deze zo ver mogelijk verschuift.
   Draai schroef A vast.
3. Het scharnier moet vlak tegen de scharnierplaat liggen voordat er aanpassingen worden gedaan.
4. Het scharnier mag NIET IN EEN HOEK staan ten opzichte van de scharnierplaat wanneer deze is gemonteerd.
   Dit zou erop wijzen dat de uitsparing aan de onderkant van schroef B zich niet in de sleuf in de scharnierplaat bevindt en dat het scharnier niet vastzit. Verwijder het scharnier van de scharnierplaat en monteer het opnieuw, waarbij u de instructies a-c zorgvuldig volgt.
5. Bevestig een handgreep aan elke deur met behulp van schroef .

Stap 14: Stel de deuren indien nodig af

1. Controleer voordat u de deuren afstelt met een waterpas of de basis (of de bovenkant) van de unit waterpas is, van voor naar achter en van links naar rechts in de 3 posities die worden weergegeven. Gebruik geschikte vulstukken (niet meegeleverd) om de unit waterpas te maken VOORDAT u aanpassingen aan de scharnieren maakt, zoals weergegeven.

2. Hoogte aanpassen.
   Maak schroeven A op de scharnierplaten los en verplaats de deur indien nodig omhoog of omlaag.
   Draai schroef A opnieuw vast.

3. Aanpassing voor- en achterwaarts.
   Maak schroef B op de scharnierplaat los en verplaats de deur indien nodig naar binnen of naar buiten.
   Draai schroef B opnieuw vast.

4. Zijwaartse aanpassing.
   Om de deur 'naar buiten' te verplaatsen, maakt u schroef C los.
   Om de deur 'naar binnen' te verplaatsen, draait u schroef C vast.
   Malibu - Dubbele kast MK2 621/3372 621/3389 617/3883 Montage-instructies

   Afmetingen
   Breedte - 73,5 cm
   Diepte - 49 cm
   Hoogte - 72 cm


   Lees deze instructies volledig door voordat u begint met de montage

   Als u hulp nodig heeft of beschadigde of ontbrekende onderdelen heeft, bel dan de Klantenservice: 08456 400800

   Componenten

   Panelen

   Controleer of u alle onderstaande panelen heeft

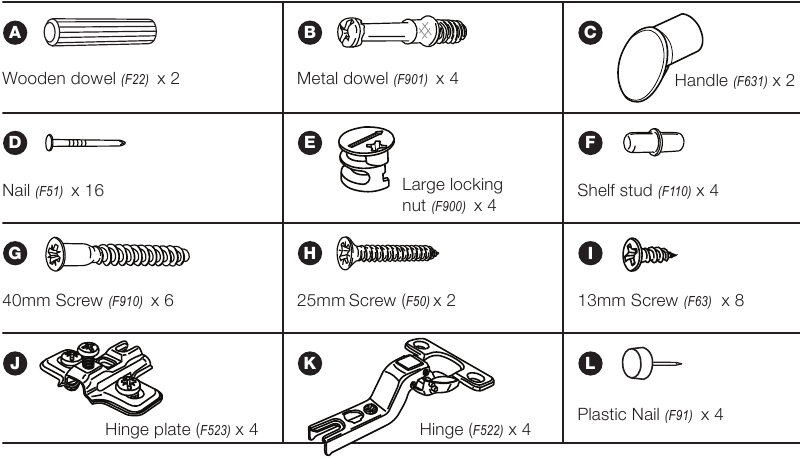

   Bevestigingen

   Controleer of u alle onderstaande bevestigingen heeft

   Opmerking: de onderstaande hoeveelheden zijn de juiste hoeveelheden om de montage te voltooien. In sommige gevallen worden er meer bevestigingen geleverd dan nodig zijn.

   Benodigd gereedschap


   Stap 1: Bereid de linkerkant voor

   Plaats 2 scharnierplaten op de linkerkant , zorg ervoor dat de gleuf naar de afgewerkte voorkant is gericht.

   Plaats 2 grote borgmoeren in de linkerkant zoals afgebeeld.

   Opmerking: De pijl op de borgmoer moet naar het gat in de rand van het paneel wijzen.

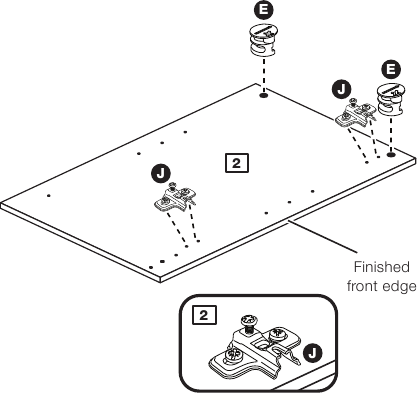

   Stap 2: Bereid de rechterkant voor

   Plaats 2 scharnierplaten op de rechterkant , zorg ervoor dat de gleuf naar de afgewerkte voorkant is gericht.

   Plaats 2 grote borgmoeren in de rechterkant zoals afgebeeld.

   Opmerking: De pijl op de borgmoer moet naar het gat in de rand van het paneel wijzen.

   Stap 3: Verbind de rechterkant en de basis

   Plaats de basis tegen de rechterkant zoals afgebeeld en zet vast met 2 schroeven .

   Stap 4: Bereid de plint voor

   Tik 2 houten deuvels in de plint .

   Opmerking: Houten deuvels mogen niet meer dan 10 mm uit de rand steken, anders kunnen ze andere panelen beschadigen.

   Stap 5: Plaats de plint

   Duw de plint op de rechterkant zoals afgebeeld en zet vast met schroef .

   Stap 6: Plaats de linkerkant

   Duw de linkerkant op de constructie zoals afgebeeld en zet vast met 3 schroeven .

   Stap 7: Bereid de bovenkant voor

   Schroef 4 metalen deuvels in de bovenkant .

   Opmerking: Draai de metalen deuvels volledig vast tegen de panelen.

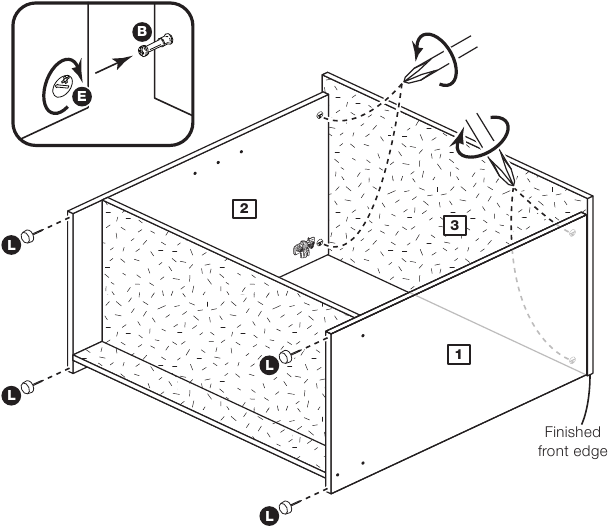

   Stap 8: Plaats de bovenkant en plaats de 4 plasinails

   Duw de bovenkant op de constructie.

   Gebruik een schroevendraaier om de 4 grote borgmoeren vast te draaien die aan de binnenkant van de zijpanelen en zijn bevestigd.

   Opmerking: Draai de grote borgmoeren zo ver als ze gaan - meer dan 1/2 slag.

   Tik 2 plastic spijkers in de onderkant van elk van de zijkanten en .

   Stap 9: Plaats de achterkant

   1. De meting van de bovenste hoek X naar de onderste hoek X moet gelijk zijn aan de meting van de bovenste hoek Y naar de onderste hoek Y
   2.

   1. Maak de unit vierkant door ervoor te zorgen dat de meting x naar x gelijk is aan y naar y.
   2. Plaats de achterkant op de unit.

   Spijker rond de zijkanten en de onderkant van de achterkant .

   Opmerking: Spijkers moeten ongeveer 150 mm uit elkaar worden geplaatst.

   Zet de unit rechtop voor de volgende stap.

   Stap 10: Plaats de plank

   Plaats 4 plankpennen op de gewenste hoogte.

   Laat de plank zakken op de plankpennen .

   Stap 11: Bereid de deuren voor

   Duw 2 scharnieren in elke deur .

   Zet elk scharnier vast met 2 schroeven .

   Opmerking: Voordat u ze met de schroeven vastzet, moet u ervoor zorgen dat de scharnieren in een hoek van 90 graden met de rand van de deur staan.

   Stap 12: Boor het handvatgat in de deur


   Kies zorgvuldig welk gat u moet boren




   Volg deze instructies zorgvuldig.

   Leg de deur op een glad oppervlak.


   Kies zorgvuldig welk gat u moet boren.

   Controleer of de gaten en scharnierplaten zich op dezelfde plaats bevinden als in de diagrammen.

   Opmerking: We raden aan om een klein stuk afvalhout achter het gat te plaatsen tijdens het boren om de kans op uitbraak te verkleinen.

   Gebruik het geleidegat aan de achterkant van de deur en boor door het aangegeven gat met een boor van 2,5 mm.

   Draai de deur om en open het gat van 2,5 mm dat u zojuist hebt geboord door er met een boor van 5 mm doorheen te boren.

   Opmerking: Boren worden niet meegeleverd.

   Stap 13: Plaats deuren en handgrepen




   Opmerking: De gemakkelijkste manier om elke deur te bevestigen, is door eerst het bovenste scharnier te plaatsen, en vervolgens de andere scharnieren uit te lijnen en te plaatsen.

   1. Duw het scharnier op het voorste deel van de scharnierplaat .
      De uitsparing aan de onderkant van schroef B gaat in de gleuf in de scharnierplaat.
   2. Houd het scharnier VLAK tegen de scharnierplaat terwijl u het zo ver mogelijk schuift.
      Draai schroef A vast.
   3. Het scharnier moet plat tegen de scharnierplaat liggen voordat u de afstelling uitvoert.
   4. Het scharnier mag NIET IN EEN HOEK staan ten opzichte van de scharnierplaat wanneer het is gemonteerd.
      Dit zou erop wijzen dat de uitsparing aan de onderkant van schroef B zich niet in de gleuf in de scharnierplaat bevindt en dat het scharnier niet vastzit. Verwijder het scharnier van de scharnierplaat en monteer het opnieuw, waarbij u de instructies a-c zorgvuldig volgt.
   5. Bevestig een handgreep aan elke deur met behulp van schroef .

   Stap 14: Stel de deuren indien nodig af


   1. Controleer voordat u de deuren afstelt met een waterpas of de basis (of bovenkant) van de unit waterpas staat, van voor naar achter en van links naar rechts in de 3 posities die worden weergegeven. Gebruik geschikte vulstukken (niet meegeleverd) om de unit waterpas te maken VOORDAT u aanpassingen aan de scharnieren uitvoert, zoals weergegeven.

   2. Hoogteafstelling.
      Maak schroeven A op de scharnierplaten los en verplaats de deur indien nodig omhoog of omlaag.
      Draai schroef A weer vast.

   3. Voorwaartse en achterwaartse aanpassing.
      Maak schroef B op de scharnierplaat los en verplaats de deur indien nodig naar binnen of naar buiten.
      Draai schroef B weer vast.

   4. Zijwaartse afstelling.
      Om de deur 'uit' te bewegen, maakt u schroef C los.
      Om de deur 'in' te bewegen, draait u schroef C vast.
      Verzorging en onderhoud
      • Reinig alleen met een vochtige doek en een mild reinigingsmiddel, gebruik geen bleekmiddel of schurende reinigingsmiddelen.
      • Controleer van tijd tot tijd of er geen losse schroeven aan dit apparaat zitten.
      • Dit product mag niet bij het huisvuil worden weggegooid. Breng het naar uw plaatselijke afvalverwerkingscentrum.

      Opmerking: Indien nodig kan de volgende pagina worden uitgeknipt en gebruikt als referentie tijdens de montage. Bewaar deze pagina met deze instructies voor toekomstig gebruik.

      Veiligheids- en onderhoudsadvies


      Lees deze instructies volledig door voordat u met de montage begint

      •
        Dit apparaat weegt ongeveer 21 kg. Til het voorzichtig op.
      • Controleer of u alle onderdelen en gereedschappen heeft die worden genoemd.
      • Haal alle bevestigingsmiddelen uit de plastic zakken en sorteer ze in hun groepen.
      • Houd kinderen en dieren uit de buurt van de werkplek, kleine onderdelen kunnen verstikkingsgevaar opleveren bij inslikken.
      • Onderdelen van de montage zullen gemakkelijker gaan met 2 personen.
      • Zorg ervoor dat u voldoende ruimte heeft om de onderdelen uit te leggen voordat u begint.
      • Ga niet op het product staan of zet er geen gewicht op, dit kan schade veroorzaken.
      • Monteer het item zo dicht mogelijk bij de uiteindelijke positie (in dezelfde ruimte).
      • Monteer op een zachte, vlakke ondergrond om schade aan het apparaat of uw vloer te voorkomen (gebruik de uitgeklapte doos van het apparaat).
      •
        We raden het gebruik van elektrische boormachines/schroevendraaiers voor het inbrengen van schroeven af, omdat dit het apparaat kan beschadigen. Gebruik alleen handschroevendraaiers.
      • Veiligheidsaanwijzing: Als er een kans bestaat dat dit apparaat door kinderen enz. wordt omgetrokken, wordt aanbevolen het apparaat aan een muur te bevestigen met behulp van geschikte bevestigingsmiddelen (niet meegeleverd).
      • Gooi alle verpakkingen zorgvuldig en op verantwoorde wijze weg.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Argos Malibu handleiding

Beschikbare talen
