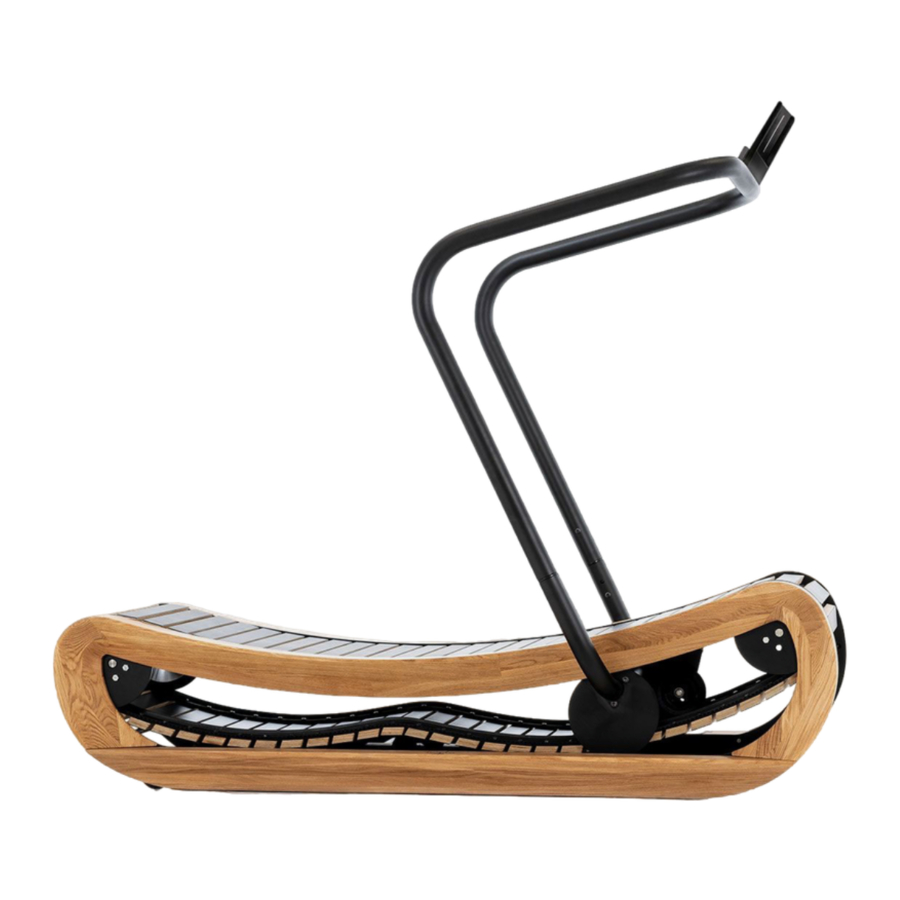

Nohrd SPRINTBOK Handleiding

Introductie

Model:
Sprintbok

Afmetingen:
Breedte: 86 cm
Hoogte: 170 cm
Diepte: 180 cm
Gewicht 160 kg

Materialen:
Hout, Plastic, Metaal

Levering:
Levering in 1 doos

Beoogd gebruik:
Uithoudingsvermogen

Opmerkingen:
Hout is een natuurlijk materiaal dat kan ademen en geluiden kan maken tijdens het gebruik van de machine. Hout kan splinters veroorzaken en onregelmatigheden vertonen in patroon, kleur en vorm. Dit zijn geen redenen tot klagen.
Hout kan reageren op omgevingsinvloeden en regelmatig uitzetten/samen trekken. Controleer alle bevestigingen regelmatig en voor gebruik van de Sprintbok.
We raden aan om het apparaat met twee volwassen, ervaren personen in elkaar te zetten. Zorg ervoor dat u voldoende ruimte heeft om de Sprintbok in elkaar te zetten. Bewaar het verpakkingsmateriaal totdat het apparaat veilig klaar is voor gebruik.

Bevat kleine onderdelen die niet geschikt zijn voor kinderen onder de 3 jaar! Kinderen moeten te allen tijde onder toezicht staan van een volwassene! Max. gebruikersgewicht is 160 kg.

Gebruiksaanwijzing:

Lees deze gebruiksaanwijzing zorgvuldig door. De volgende informatie helpt u dit fitnessapparaat correct te gebruiken.

1. Gebruik de Sprintbok niet voordat u deze volledig in elkaar hebt gezet, de veiligheidsinstructies volledig hebt gelezen en begrepen.
2. Lees zorgvuldig over alle aanpassingsmogelijkheden die uw apparaat biedt. Pas het apparaat aan uw fysieke conditie aan.
3. Controleer alle bevestigingen voor gebruik.
4. Bewaar de Sprintbok in een droge ruimte. Vochtigheid (bijv. in een zwembad of iets dergelijks) kan leiden tot corrosie van de metalen onderdelen.
5. Reinig uw Sprintbok na elk gebruik met een vochtige doek. Gebruik geen chemicaliën, omdat deze het oppervlak van het materiaal kunnen beschadigen.

6. Kinderen mogen de Sprintbok niet gebruiken zonder toezicht van een volwassene. Zorg er tijdens het sporten voor dat er geen andere mensen (voornamelijk kinderen) hinderen of in bewegende delen van het apparaat reiken. Bewegende kabels of andere onderdelen kunnen leiden tot ernstig lichamelijk letsel.
7. Draag altijd geschikte sportkleding bij het gebruik van de machine.
8. Voor de algehele verzorging van het hout van uw apparaat raden we het gebruik van onze onderhoudsset aan.

Algemene montage-informatie:

Pak uw apparaat voorzichtig uit en controleer op transportschade. Bewaar het verpakkingsmateriaal totdat u de Sprintbok succesvol hebt gemonteerd en gebruikt.
Controleer of de levering compleet is. De inhoud van de levering staat vermeld in de sectie „Onderdelenlijst" van deze handleiding. Als u beschadigde onderdelen vindt of onderdelen ontbreken, neem dan contact op met uw plaatselijke dealer of de fabrikant.
Zorg ervoor dat u voldoende ruimte heeft om de montage te voltooien. Voor de montage en eerste bediening van de Sprintbok zijn min. 2 personen nodig. Pak de Sprintbok uit met min. 2 personen. U heeft verder 2 personen nodig voor de montage en correcte installatie van de Sprintbok.
Monteer de Sprintbok door de stappen in deze handleiding zorgvuldig te volgen.
Controleer alle bevestigingen dubbel nadat u de montage hebt voltooid.

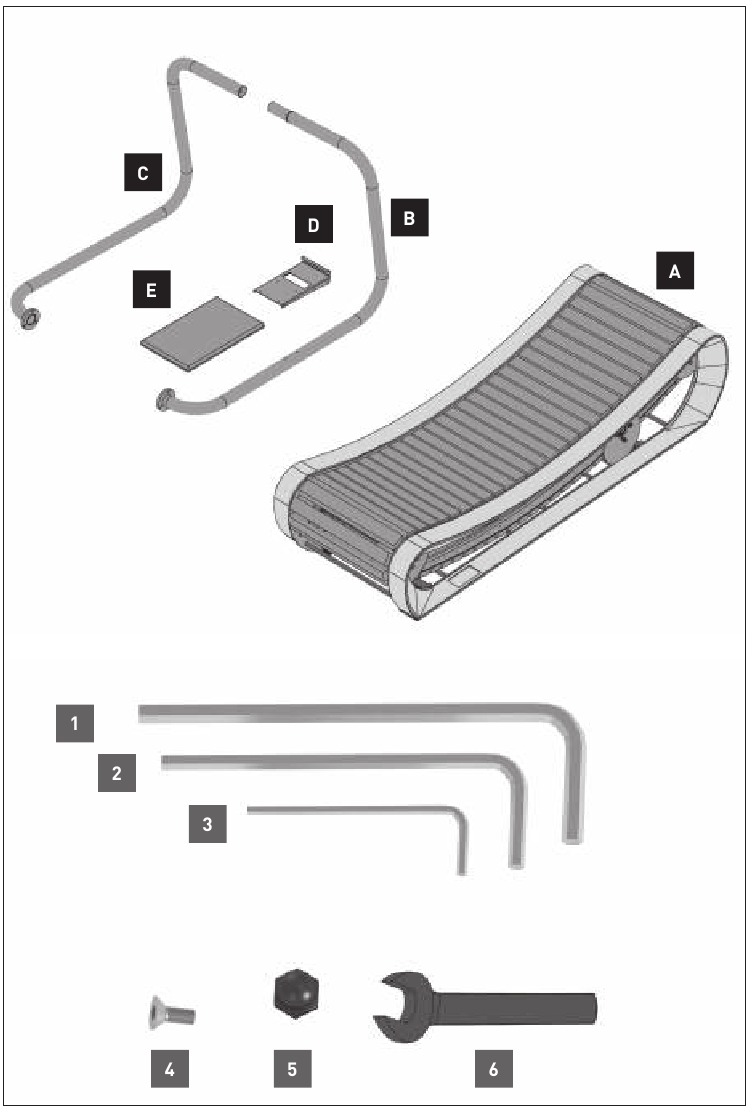

Overzicht

Onderdelenlijst

Instellen

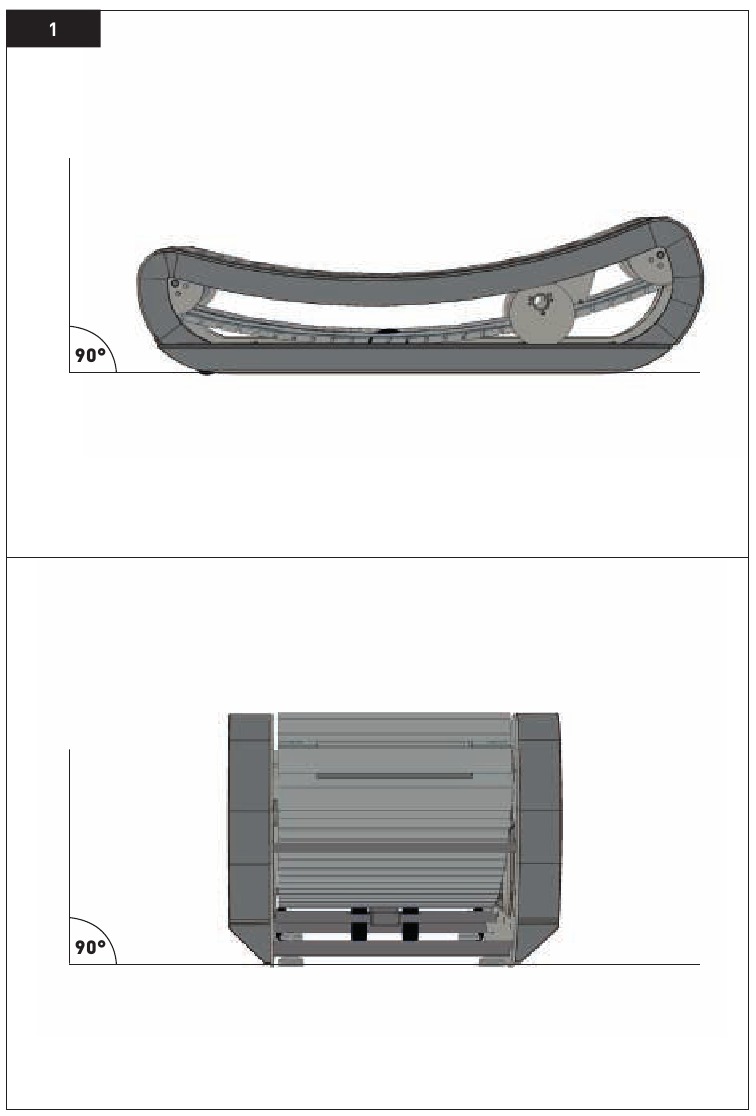

1. Positionering
   De Sprintbok moet stevig en sterk op de vloer worden geplaatst. Op een volledig vlakke ondergrond is geen aanpassing nodig. Als de vloer oneffen is, zorg er dan voor dat u de verstelbare poten van de Sprintbok dienovereenkomstig uitlijnt (aan de onderkant van de machine). Bij oneffen oppervlakken raden we aan om de Sprintbok op de vloer te plaatsen om te controleren welke hoek(en) van de loopband mogelijk voet aanpassingen vereisen. Elke voet kan worden aangepast met een 17 mm steeksleutel voor een stevige positionering op de vloer. Deze procedure moet worden herhaald als de machine wordt verplaatst.

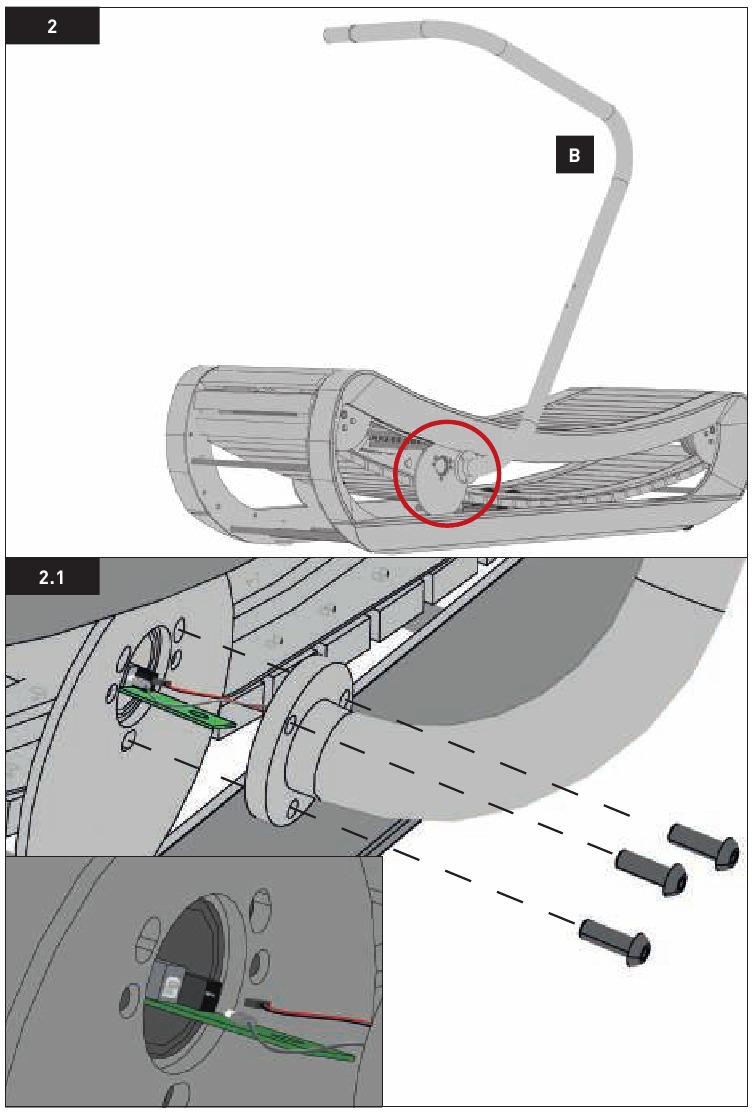

2. Montage van het linker stuur incl. elektronica montage
   Draai de 3 vooraf geïnstalleerde schroeven (M10x30) los van de ronde metalen plaat met de inbussleutel (zie afbeelding / rode markering). De schroeven zijn later nodig voor de montage van het linker stuur (B). Voordat het stuur (B) kan worden gemonteerd, moeten de kabels worden aangesloten. Trek hiervoor de printplaat voorzichtig ca. 5 cm uit de opening. Sluit vervolgens de 2 stekkers, die uit het stuur steken, aan op de printplaat. Schuif nu de printplaat terug in de opening en monteer het stuur stevig op het frame met behulp van de 3 schroeven (M10x30).

   Zorg ervoor dat geen van de kabels bekneld of samengedrukt is!
   We raden aan om het apparaat met twee volwassen, ervaren personen in elkaar te zetten.

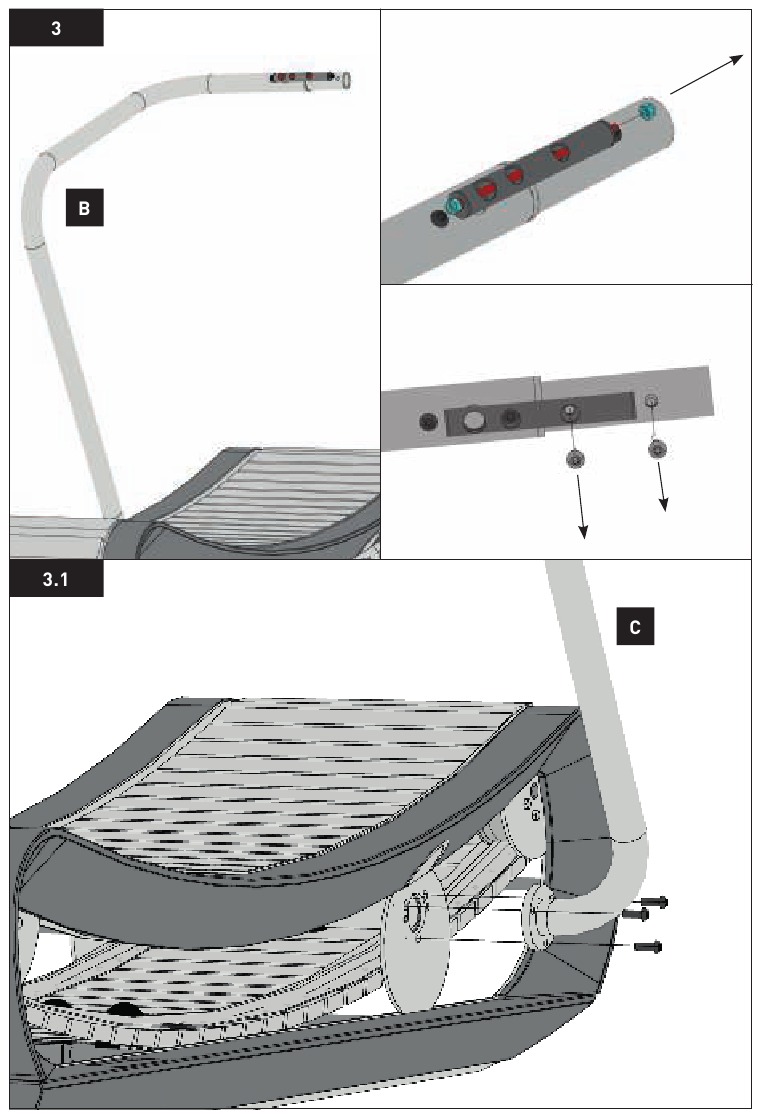

3. Montage van het rechter stuur
   Voordat u het rechter stuur monteert, moet de vooraf geïnstalleerde draadstang worden verwijderd. Draai hiervoor de handvast zittende moer rechts los met de steeksleutel (6). Verwijder vervolgens beide vooraf geïnstalleerde schroeven (M8x20) van het linker stuur (B) met de inbussleutel (2). Gebruik vervolgens de inbussleutel (1) om de 3 vooraf geïnstalleerde schroeven (M10x30) van de ronde metalen plaat aan de rechterkant los te draaien (3.1.). Schuif het rechter stuur (C) voorzichtig op de bovenste pijpfitting en plaats het onderaan, voor de ronde metalen plaat. Schroef nu het stuur aan de loopband vast met behulp van alle eerder verwijderde schroeven (monteer de draadstang niet). Draai alle schroeven stevig vast!

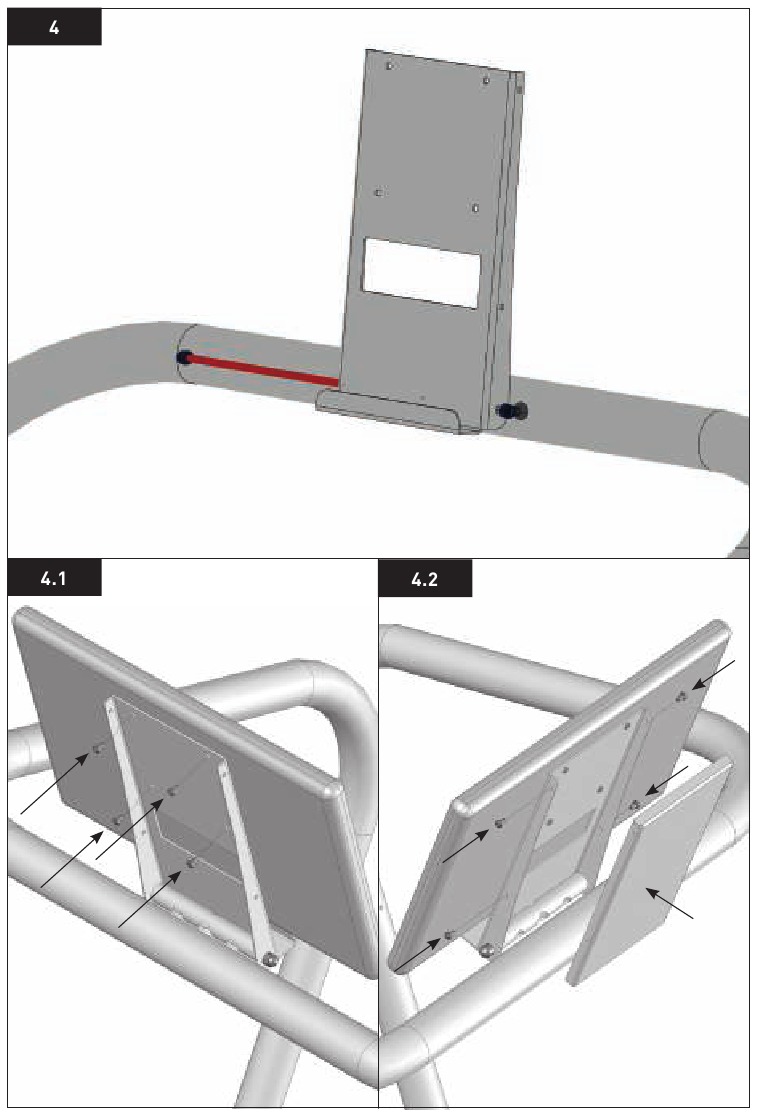

4. Montage van het monitorscherm
   De montageplaat voor de monitor (D) kan met de draadstang op het stuur worden gemonteerd. Plaats de montageplaat op de stang zoals afgebeeld en schuif de draadstang voorzichtig door de openingen. Vermijd het pletten van kabels! Draai de moer handvast aan met de steeksleutel (6), zodat de montageplaat van de monitor nog steeds kan worden gekanteld. Verwijder de afdekplaat door de 4 zijschroeven (M4x5mm) los te draaien met de 2,5 mm inbussleutel. Haal het monitorscherm uit de verpakking en schroef het op de montageplaat van de monitor met behulp van de 4 schroeven (M4x5mm) en de 2,5 mm inbussleutel. Voor een eenvoudige montage kantelt u de montageplaat van de monitor volledig naar voren om het vastschroeven vanaf de achterkant te vergemakkelijken (zie afbeelding). Sluit vervolgens de USB-kabel en de voedingskabel aan op het monitorscherm. Nu kan de afdekplaat stevig worden vastgemaakt met de 4 zijschroeven.

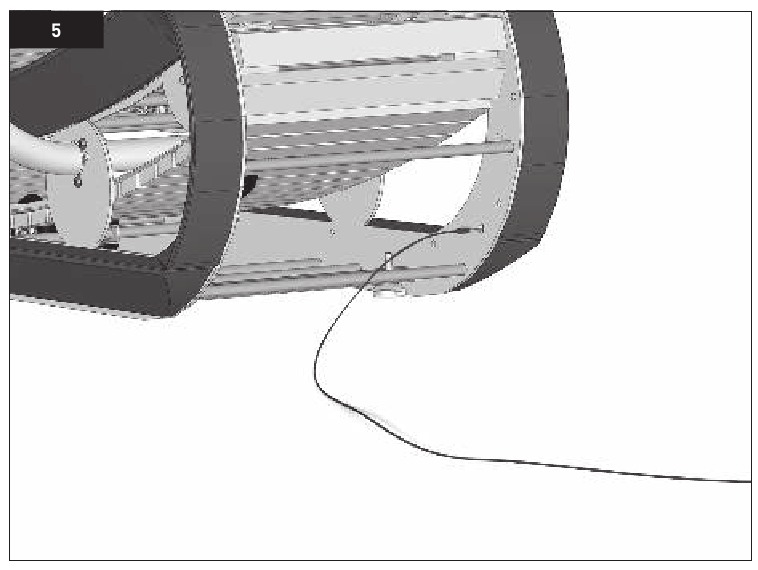

5. Elektriciteitsaansluiting
   Steek de adapterkabel in de connector aan de onderkant van de voorkant van de Sprintbok (zie afbeelding) en steek vervolgens de adapter in een normaal 220V veiligheidsstopcontact. De 12V elektriciteitsaansluiting is uitsluitend voor het gebruik van het monitorscherm en de sensortechnologie. De Sprintbok kan op elk moment zonder elektriciteit worden gebruikt, maar in dat geval worden er geen prestatiegegevens weergegeven op het monitorscherm.


Het monitorscherm gebruiken
De monitor is uitgerust met een android-besturingssysteem en kan worden gebruikt als een android-tablet.

1. Het monitorscherm inschakelen Schakel de monitor in/uit met de drukknop aan de achterkant van de monitor.
2. Verbinding maken met WiFi Om de Sprintbok app te kunnen gebruiken, moet de monitor verbonden zijn met een draadloos netwerk. Selecteer: "Settings" (Instellingen)
3. Selecteer in "Settings" (Instellingen) "WLAN". Selecteer vervolgens uw netwerk en voer uw wachtwoord in. Uw monitor is nu verbonden met het draadloze netwerk, waardoor u de volledige inhoud van de Sprintbok app krijgt.
4. Open de Sprintbok app. De app zal aangeven dat er een Sprintbok is gevonden. Mocht de app de Sprintbok niet kunnen vinden, controleer dan de USB-verbinding.
5. Klik op de weergegeven Sprintbok
6. U kunt de Sprintbok app nu als gast gebruiken. In deze modus worden uw prestatie gegevens weergegeven, maar u heeft geen toegang tot vooraf ontworpen workout- en landschapsvideo's. Voor dit aanbod dient u zich te registreren met de "login" (inloggen) knop.
7. Als u nog geen inloggegevens heeft, moet u zich registreren op www.my-nohrd.com. Door u te registreren op my-nohrd, krijgt u verder toegang tot een hele reeks workout video's met alle NOHrD apparatuur.
8. In de „Free Training" (Gratis Training) -modus kunt u de weergegeven velden naar wens configureren. Klik eenvoudigweg op een van de informatievelden en selecteer de gewenste weergave. De km/u weergave kan niet worden gewijzigd.
9. Andere apps gebruiken: Het laden van andere apps op uw monitor is eenvoudig. Log eerst in op de Google Play Store met uw persoonlijke inloggegevens. Als u geen Google-account heeft, kunt u er een instellen in de Google Play Store. Hiermee kunt u alle apps van uw keuze downloaden op uw monitorscherm.

Veiligheidsinstructies

Lees de volgende veiligheidsinstructies zorgvuldig door voor het correcte gebruik, de behandeling en het onderhoud van uw nieuwe fitnessapparatuur. Bewaar deze handleiding voor toekomstig gebruik. Het zorgvuldig opvolgen van deze instructies zorgt ervoor dat u uw apparatuur te allen tijde veilig kunt gebruiken.

1. Deze fitnessapparatuur is uitsluitend bedoeld voor gebruik door volwassenen, om de fysieke conditie te verbeteren en mag uitsluitend voor dit doel worden gebruikt. In geval van niet-naleving kan de fabrikant niet aansprakelijk worden gesteld.
2. Beschadigde onderdelen kunnen de veiligheid van deze machine beïnvloeden. U mag de machine niet gebruiken als een of meerdere originele onderdelen beschadigd zijn, tekenen van slijtage vertonen of niet volledig functioneren. Vervang defecte onderdelen uitsluitend door originele onderdelen van de fabrikant.
3. Onjuiste reparatiewerkzaamheden of reserveonderdelen die niet van de fabrikant afkomstig zijn, kunnen leiden tot schade en letsel. In dit geval kan de fabrikant niet aansprakelijk worden gesteld.

4. Manipulatie van, of wijzigingen aan het oorspronkelijke ontwerp van de apparatuur kunnen leiden tot schade en/of lichamelijk letsel. Wijzigingen aan de machine mogen alleen worden uitgevoerd door professionele medewerkers van de fabrikant.
5. Hout is een natuurlijk materiaal. De bevestigingsschroeven kunnen een afdruk achterlaten op het hout. Vanwege de buigzaamheid van het hout moeten de schroeven regelmatig (min. om de twee maanden) worden aangedraaid. Gebruik het gereedschap dat bij uw aankoop is meegeleverd. Controleer tijdens deze procedure de machine op beschadigingen en defecte onderdelen.
6. Iedereen die dit fitnessapparaat gebruikt, met name kinderen, moet op de hoogte worden gebracht van deze veiligheidsrisico's voor gebruik. Kinderen mogen de apparatuur nooit gebruiken zonder toezicht van een goed geïnformeerde volwassene.
7. Zorg er voor gebruik voor dat u in goede fysieke en conditionele gezondheid verkeert. Raadpleeg uw arts. Het verkeerde gebruik van de fitnessapparatuur, evenals overmatige inspanning, kan uw gezondheid schaden. Verhoog uw inspanning en bouw uw algehele conditie langzaam op.

Referenties

• MyNOHrD

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
