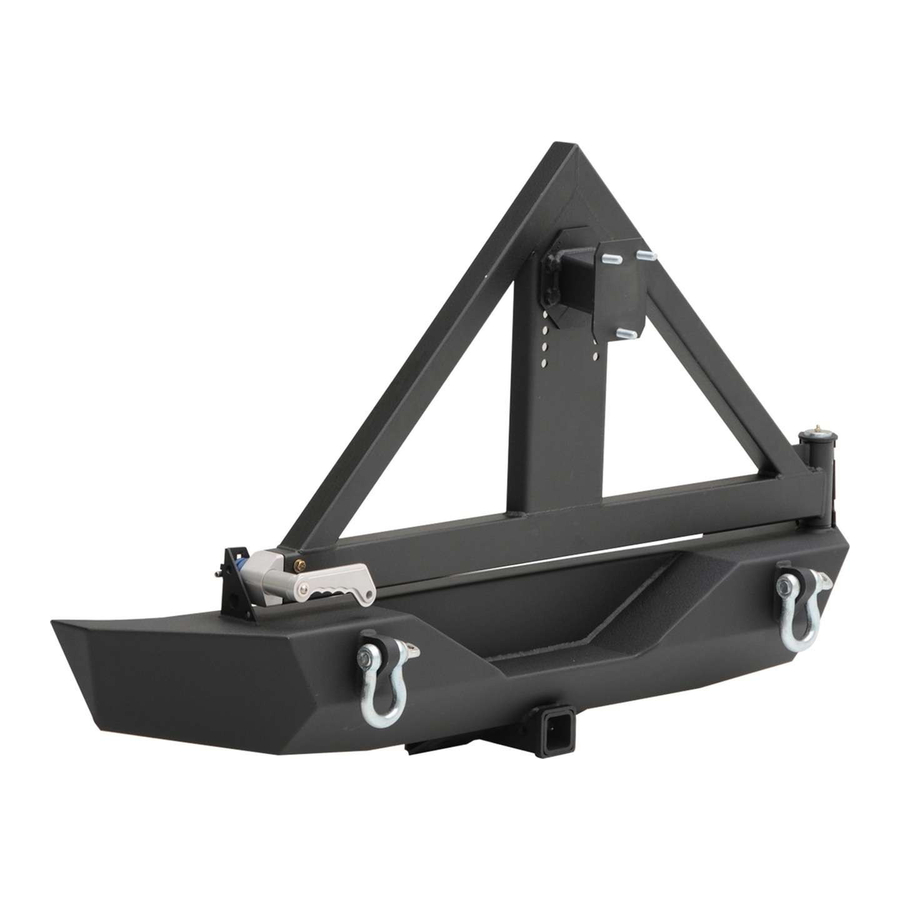

Smittybilt XRC, SRC, 76856, 76622 Servicehandleiding

Installatie

Inbegrepen onderdelen Aantal
DOOS 1
91-5441 ACHTERBUMPER 1
91-5433 BANDENDRAGER: VERSTELBARE MONTAGE 1
90-3925 NETPLAAT 2
90-6581 HARDWAREPAKKET: BUMPER 1
1/2"-13 X 4 1/2" GR. 8 ZESKANTBOUT 4
1/2"-13 X 1/4" GR. 8 ZESKANTBOUT 4
1/2" USS PLATTE SLUITRING 8
1/2" SAE SLUITRING 4
1/2" ZESKANTMOER 4
DOOS 2
91-5439 BANDENDRAGER: XRC 1
91-5436 SRC RESERVEWIELDRAGER STEUN 1
90-6689 HARDWAREPAKKET: HANDVAT 1
90-2940 NYLON SLUITRING 2
90-4218 CIRKELCLIP 1
90-4219 WIELMOEREN 3
90-4217 SMEERNIIPPEL 1
90-4214 HANDVAT SAMENSTEL BANDENDRAGER 1
90-6690 HARDWAREPAKKET: BANDENDRAGER 1
3/8"-16X 1 1/4" ZESKANTBOUT GR. 8 2
3/8"-16X 1 3/4" ZESKANTBOUT GR. 8 2
3/8"-16X 2 1/2" ZESKANTBOUT GR. 8 2
3/8"-16 STOVER-MOER 6
3/8" SAE PLATTE SLUITRING 8
1/2"-13 STOVER-MOER 4
1/2"-13 PLATTE SLUITRING 4
5/16"-18 X 3/4" SS KNOPKOPBOUT - Niet gebruikt 1
  1. Verwijder de fabrieksachterbumper en hardware van het voertuig.

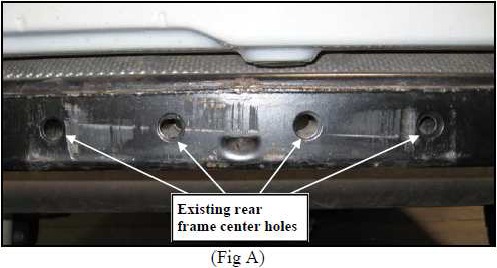

  2. Boor de (4) gaten in het midden van het frame tot 1/2" (Fig A)
    Installatie - Stap 1

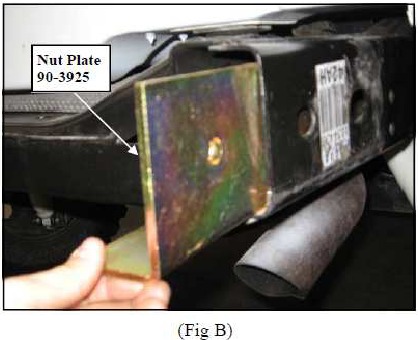

  3. Plaats de moerplaat (90-3925) in de binnenkant van de achterste framerails. (Fig B)
    Installatie - Stap 2

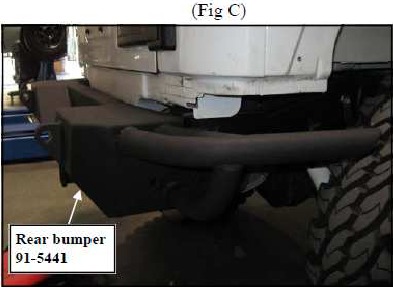

  4. OPMERKING: Deze stap vereist mogelijk 2 personen. Breng de nieuwe SRC-achterbumper (91- 5441) omhoog op zijn plaats en lijn de (4) gaten op het frame uit met de gaten op de trekhaakplaat op de bumper. (Fig C)
    Installatie - Stap 3

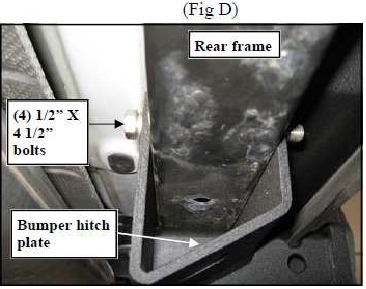

  5. Installeer de 1/2" X 4 1/2" zeskantbouten om de trekhaakplaat aan het achterframe te bevestigen. Draai de bouten nu nog niet vast. (Fig D)
    Installatie - Stap 4

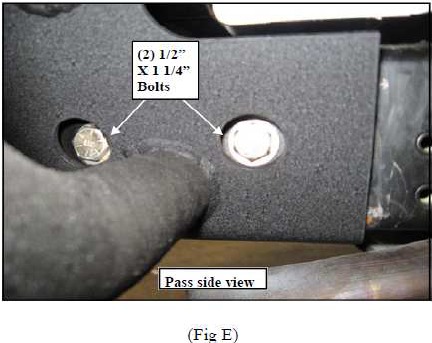

  6. Installeer de (4) 1/2" X 1 1/4" in de eerder geïnstalleerde moerplaten (90-3925), (2) aan de bestuurderszijde, (2) aan de passagierszijde. Zet de bumper waterpas en draai de bouten vast tot 122 Nm. (Fig E)
    Installatie - Stap 5
  7. Draai de (4) bouten van de trekhaakplaat vast tot 122 Nm. (Fig D)

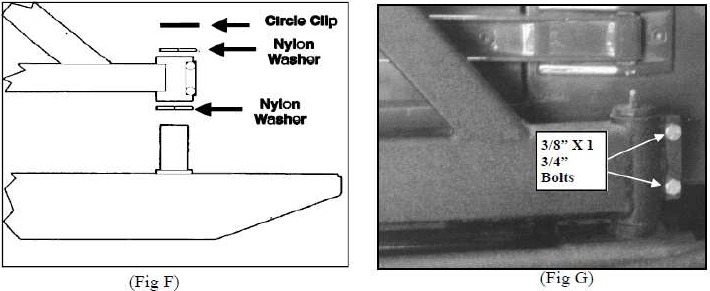

  8. Plaats een nylon sluitring over de achterbumperpaal, plaats vervolgens de bandendrager erop en vervolgens nog een nylon sluitring. Zodra de bandendrager over de paal is geplaatst, draait u deze in de gesloten positie en vergrendelt u deze op zijn plaats. Zet hem vast met de reeds geïnstalleerde bouten (geen sluitringen). (Fig F en G)
    Installatie - Stap 6


Als u de klembouten te strak aandraait, kan de bandendrager niet vrij bewegen

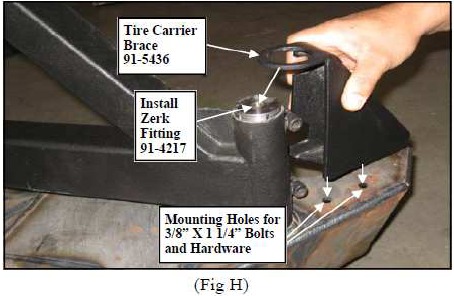

  1. Installeer de bandendragersteun (91-5436) over de bandendragertap en bevestig deze aan de gaten in de bumper met behulp van de meegeleverde 3/8" X 1 1/4" bouten, sluitringen en hardware. (Fig H)
    Installatie - Stap 7
  2. Plaats voorzichtig de cirkelclip bovenop de paal van het bandendragergedeelte. Installeer de smeernippel (90-4217) in de bumperpaal. Draai niet te vast aan.

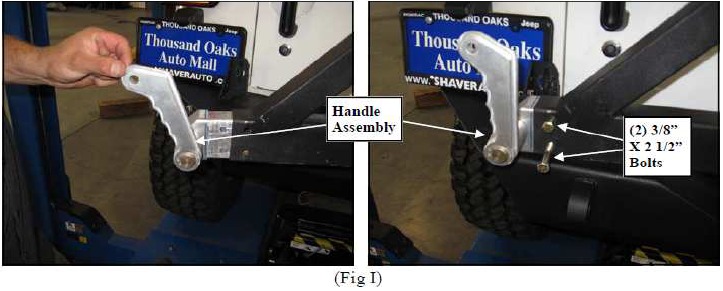

  3. Installeer de handgreepeenheid in het uiteinde van de bandendrager. Sluit en vergrendel de bandendrager. Zet vast met behulp van de meegeleverde 2" X 1/2" bouten en hardware. (Fig I)
    Installatie - Stap 8

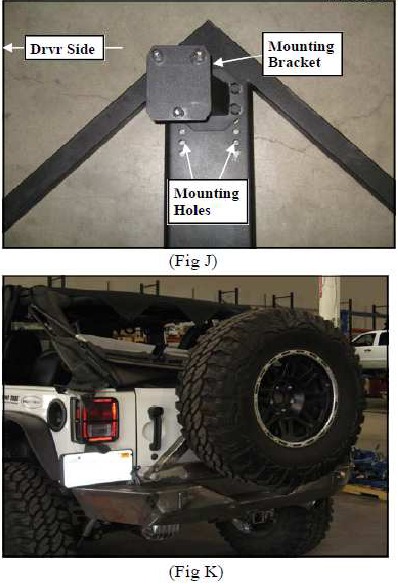

  4. Zoek de bandenmontagebeugel op de bandendrager door de beugelbouten in de gaten op de bandendrager te geleiden.
    OPMERKING: de beugel is naar de bestuurderszijde verschoven. Zet vast met behulp van de meegeleverde (4) 3/8" platte sluitringen, (4) borgmoeren. Bepaal de beste positie voor uw bandenmaat en draai vervolgens alle hardware op de montagebeugel vast. Voor het beste resultaat moet de achterkant van de band tegen de (driehoek) bandendrager rusten. (Fig J)
    Installatie - Stap 9
  5. Bevestig alle eerder losgekoppelde kabelbomen opnieuw.
  6. De installatie is nu voltooid

Productreinigings- en onderhoudsinstructies

Roestvrijstalen afwerking - Er kan aluminiumpoets worden gebruikt om kleine krassen en slijtplekken op de afwerking te polijsten. Milde zeep, ruiten- of glasreiniger kan worden gebruikt om de afwerking te reinigen. Dubbele poedercoating - Milde zeep, ruiten- of glasreiniger kan worden gebruikt om de afwerking te reinigen. Om de afwerking te beschermen, kunt u uw product regelmatig in de was zetten met pure carnauba-autowas. Gebruik geen soorten zeep, poetsmiddel of was die schuurmiddelen bevatten die de afwerking kunnen beschadigen. Getextureerde coatings moeten worden gereinigd met een milde zeep op een vochtige spons. Breng geen poetsmiddel of was aan die moet worden verwijderd door middel van polijsten. Dit type was wordt vaak gebruikt bij autowasstraten. Chrome afwerking - Milde zeep, ruiten- of glasreiniger kan worden gebruikt om de afwerking te reinigen. Om de afwerking te beschermen, moet u uw product regelmatig in de was zetten met pure carnauba-autowas. Gebruik geen soorten zeep, poetsmiddel of was die schuurmiddelen bevatten.

Installatie van de 3e remlichtbeugel

OPMERKING: Lees de volledige instructies zorgvuldig door voordat u probeert dit onderdeel te installeren.

Inbegrepen onderdelen Aantal
91-5567 3e Remlichtbeugel: Boven 1
91-5569 3e Remlichtbeugel: Onder 1
90-6299 Hardwarepakket: 3e Remlichtbeugel 1
5/16" X 1" Gr. 8 Zeskantbout 2
5/16" SAE Platte Sluitring 2
5/16" Nylock-moer 4
3/8" X 1" Zeskantkop zelftappende bout 2
  1. Verwijder de (4) OE bevestigingsschroeven aan de achterkant van de 3e remlichtbehuizing. Bewaar de hardware voor herinstallatie.
  2. Koppel de kabelboom los van de 3e remlichtbehuizing en verwijder deze van de bumper.

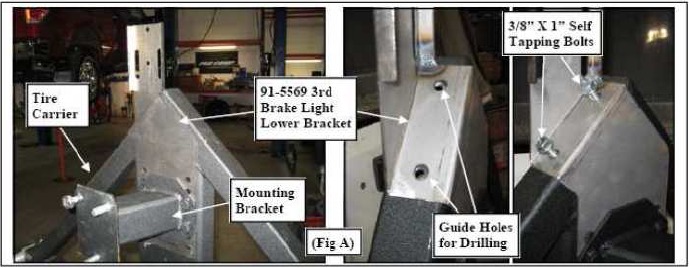

  3. Installeer de onderste beugel van het 3e remlicht (91-5569) op de bandendrager onder de montagebeugel van het reservewiel. Zet vast met behulp van de hardware van de montagebeugel. (Fig A)
    OPMERKING: De jog in de onderste beugel rust op de hellende zijde van de bandendrager.
    Installatie van de 3e remlichtbeugel - Stap 1
  4. Klem de onderste beugel van het 3e remlicht stevig tegen de bandendrager. Gebruik de gaten in het hellende gedeelte van de onderste beugel van het 3e remlicht als sjabloon om de (2) bovenste montagegaten te boren. Centreerpons en boor de (2) gaten in de bandendrager met behulp van een 5/16" boor. Bevestig de onderste beugel van het 3e remlicht met behulp van de meegeleverde 3/8 X 1" zelftappende bouten. (Fig A)

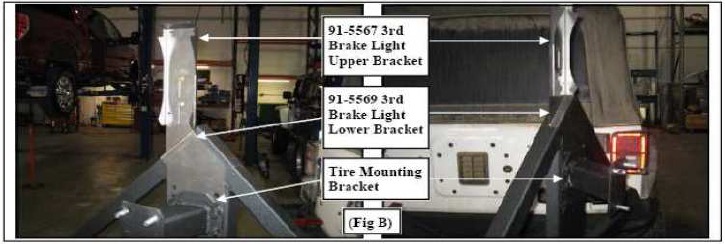

  5. Installeer de bovenste beugel van het 3e remlicht (91-5567) op de onderste beugel (91-5569). Zet vast met behulp van de meegeleverde 5/16" X 1" bouten en hardware in de sleuven. Laat de bouten alleen handvast zitten. (Fig B)
    Installatie van de 3e remlichtbeugel - Stap 2

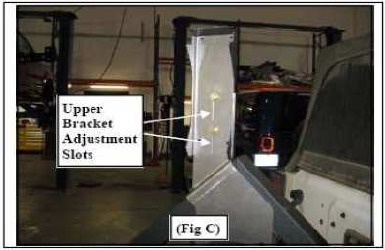

  6. Plaats het reservewiel op de montagebeugel van de bandendrager. Stel de bovenste beugel van het 3e remlicht (91-5567) af om het reservewiel vrij te maken. (Fig C)
    Installatie van de 3e remlichtbeugel - Stap 3
  7. Verwijder het reservewiel van de montagebeugel van de bandendrager. Draai de 5/16" X 1" bouten en hardware vast tot 20 Nm

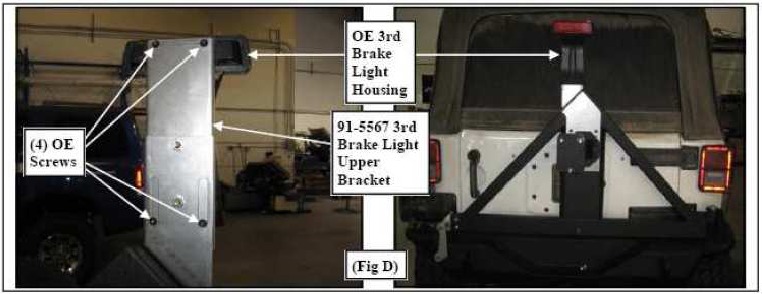

  8. Installeer het 3e remlicht op de bovenste beugel (91-5567) met behulp van de eerder verwijderde (4) OE bouten. (Fig D)
    Installatie van de 3e remlichtbeugel - Stap 4
  9. Sluit de derde remlichtkabelboom opnieuw aan die u eerder hebt verwijderd.
    OPMERKING: Het wordt aanbevolen om de 3e remlichtkabelboom te verlengen. Dit kan eenvoudig worden gedaan door de draad te splitsen en met behulp van enkele geïsoleerde stootverbindingsconnectoren en 18 gauge draad de draad tot de juiste lengte te verlengen. Het wordt aanbevolen om dit te laten doen door een ervaren elektricien.
  10. De installatie is nu voltooid.

Probleemoplossing

Het volgende kan worden gebruikt om eventuele problemen met uw bandendrager op te lossen. Lees alles volledig door voordat u aanpassingen doet.

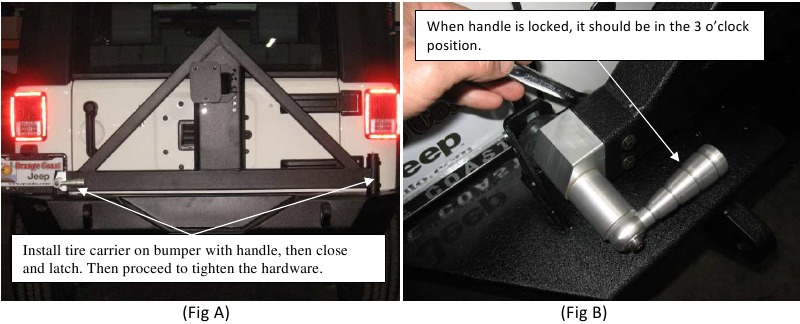

  1. Nadat de bumper is geïnstalleerd, volgt u de installatie-instructies voor de bandendrager die erbij is geleverd. Zorg ervoor dat u de bandendrager eerst zonder belasting sluit en vergrendelt voordat u de hardware vastdraait. (Fig A, B)
    Probleemoplossing - Stap 1

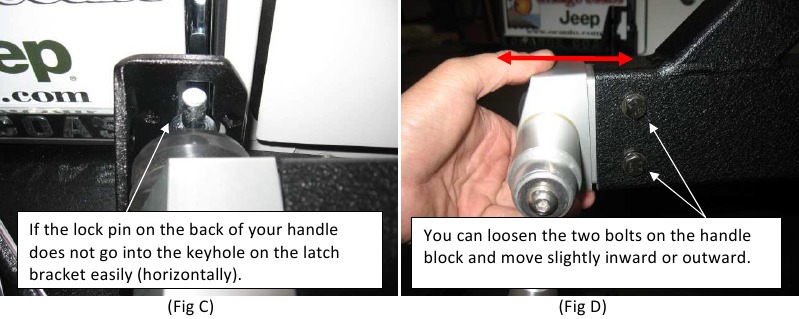

  2. Als de vergrendelpen aan de achterkant van uw handgreep niet gemakkelijk (horizontaal) in het sleutelgat op de vergrendelingsbeugel past, kunt u de twee bouten op het handgreepblok losdraaien en iets naar binnen of naar buiten bewegen. (Fig C, D)
    Probleemoplossing - Stap 2

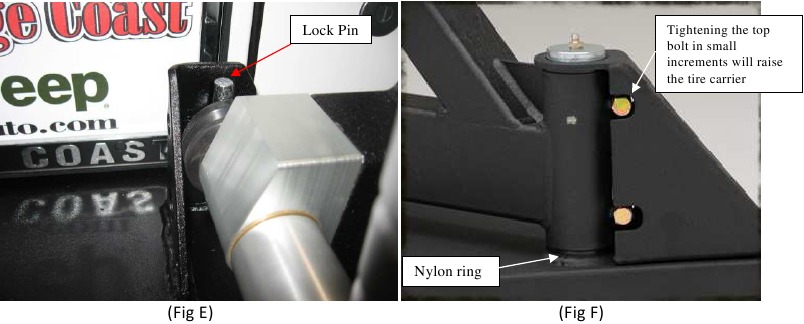

  3. Als de vergrendelpen aan de achterkant van uw handgreep te laag of te hoog is, kan dit worden aangepast door de twee eindmontagebouten van de bandendrager losser of vaster te draaien. (Fig E, F) Deze twee bouten bieden veel verstelbaarheid. Dit moet in kleine stappen worden gedaan, een ¼ slag kan veel bereiken. Het is gemakkelijker om hulp te hebben terwijl u dit doet, zodat u iemand naar de vergrendeling kunt laten kijken terwijl iemand aan het sleutelen is. Dit moet worden gedaan met de bandendrager iets open.
    Probleemoplossing - Stap 3
  4. Nadat u alle nodige aanpassingen hebt gedaan, gaat u verder met het monteren van uw band. Afhankelijk van de grootte en het gewicht moet u deze stappen mogelijk opnieuw doorlopen.

Andere opmerkingen

  1. Zorg ervoor dat u een nylon ring op de bumperpaal hebt geïnstalleerd voordat u de bandendrager erop schuift.
  2. Wanneer het handvat is vergrendeld, moet het zich in de 3-uurspositie bevinden. (Fig A) Als dit om de een of andere reden niet het geval is, kunt u het handvat draaien door eenvoudigweg de inbuskopbout te verwijderen, het handvat te verwijderen en het te draaien.
  3. Zorg ervoor dat u de bandendrager regelmatig smeert.
  4. In sommige gevallen kunnen de paalbouten gelijk liggen met de stover-moer en/of tot maximaal ¼" er voorbij.

OPMERKING: Er worden twee soorten handvatten meegeleverd. U kunt beide versies gebruiken. Om te vervangen: verwijder eenvoudig de inbuskopbout aan het uiteinde van het handvat, schuif het huidige handvat eraf en schuif vervolgens het gewenste handvat erop en draai de bout vast.

OPMERKING: De meegeleverde hardware kan metrisch zijn, maar de maten zijn afgestemd op de vermelde standaard hardwarekits/maten.

Beperkte garanties

Voor technische ondersteuning/garantie-informatie kunt u bellen met 310-762-9944
Smittybilt, 400 West Artesia Blvd, Compton, CA 90220
